Najbolji članovi

Ehh... Loš sam baš u ovakvim uvodima... mislim ko jeste.... ne može čovek ništa ni pametno da napiše Odprilike ovih dana navršava se cela jedna godina od odlaska Shonne-ta, a više od dve od odlaska Zocky-ja.......... Pokoj im duši, neka im je večna slava! Tek, ja sam bio delimično upoznat šta njih dvojica kuvaju zadnjih nekoliko godina za diyati, ali ne i skroz obavešten. Nešto mi je Shonne pominjao u vezi izrade XA 30.8 ampa, ali sam ja uvek odmahivao glavom, uz "batali me druže, ja sam sebi sklepao to pojačalo, i na pamet mi ne pada ni da razmišljam da ga ikada ponovo pravim"... ........ Jesenas mi se javio "treći čovek" iz te ekipe, Miloš - je zapravo njihov prijatelj sa kojim su zajedno sakupljali delove za - 3 komada XA30.8 pojačala. Na žalost, odlaskom Zocky-a spalo je na to da se sakupljaju delovi za 2 ampa, a da će Shonne sve to sastaviti... I onda, jebiga. Život ume da priča baš mnogo loše priče Miloš je ostao sa gomilom delova i gotovo nikakvim znanjem da sve to sastavi. Pitanje ko će toga da se lati došlo je i do mene, a ja sam samo ponovo oštro odmahnuo glavom. A onda mi je zimus Miloš doneo sve delove, i zamolio me da sve rasortiram, te stavim na prodaju... I eventualno još jednom razmislim o sklapanju... ................... Kad su mi prošle kesice sa delovima kroz ruke... Uh jbt. K'o da si detetu dao kutiju najnovijoh lego kockica, i još mu ostavio Sony PS5 pored..... Bio sam žaba koja stoji pored vode. A i poželeh da napravim nekakav omaž Shonnetu i Zocky-u. Da bude nešto najmanje što mogu učiniti, a i eto da pomognem Milošu. ................. Dosta je tu nekih delova pored XA ostalo, Shonne je još dosta projekata zamislio, a naći će se dosta toga na oglasima, tek kada odvojim sve što mi treba za sastavljanje 2 XA monosa, ostalo će sve na oglase. Za sad, ta gomila delova za XA izgleda... pa izgleda

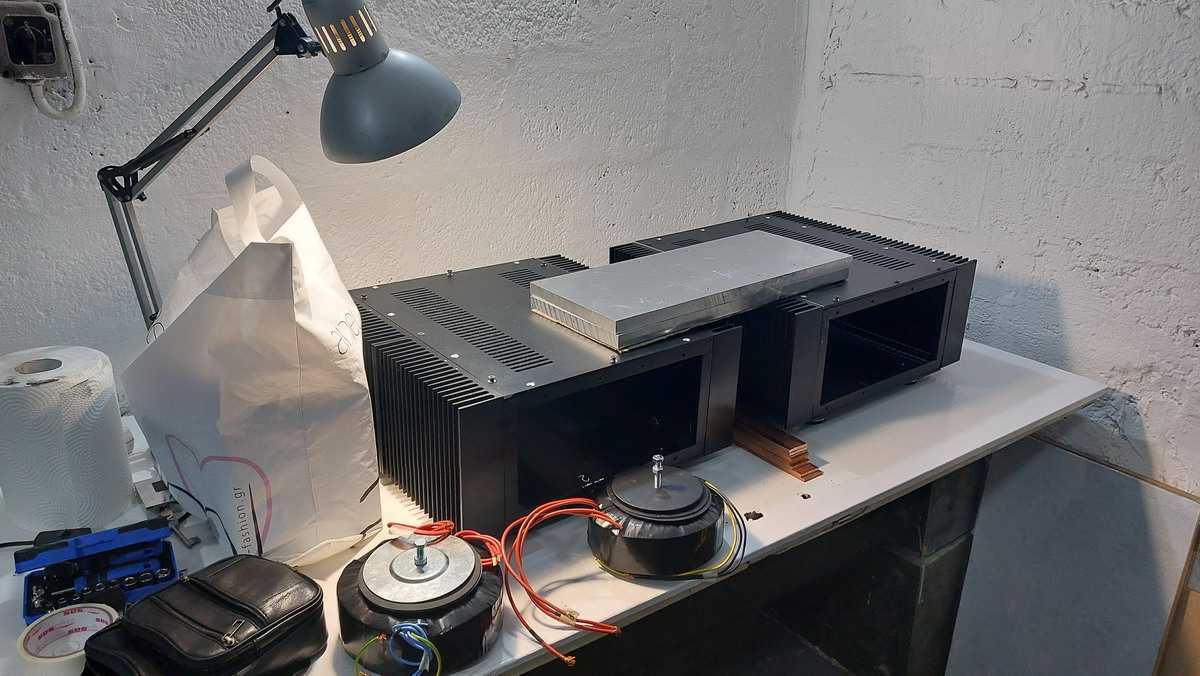

To mu dođe to odprilike Oko 80 kilograma lepetronskih uređaja NEXT: Da se stavi u struju da se vidi da li svekle laNpe i dal ova sakazaljka mrda pomal (dakle podešavanje i pustanje u rad).

few more rndm imgs I sada da finitio još jedan kanal...

Zavrsen, epoksiran

Deda Mrazu je nesto ispalo, i to bas ispred mojih vrata. Mozda je za mene?

Ove je godine plan napraviti dva radna stola na kotačima i jedan fiksni. Za smjestiti pilu, stupnu bušilicu, poteznu pilu, dikericu/dihtericu, stupnu bušilicu. Stoga sam kupio 12 kotača s kočnicom: Budući da mi je moja stupna bušilica iz Lidla pomalo išla na živce svojom glavom koja ide u osmicu i štiftom na remenici koji stalno ispada, sam umjesto buđenja odlučio složiti bolju stupnu bušilicu sad dok to još uvijek mogu. Wabeco Large stalak i Bosch GSB 21-2 RCT Stigla je i pila. Morat ću nakupovati setove kojekakvih pomagala što čuvaju prste i što drže piljeni komad čvrsto na pili. Na jutubetu (judupetu? ) kažu da je ova baš dobra ako ne gledamo one za prave radionice i prave majstore. Nisam ju raspakirao jer nemam kada. Pomalo se pakiram, pa idem opet pokrenuti srednjoeuropsko gosšpodarstvo. Do proljeća/ljeta će se tu naći kojekakvih štafli, šperploča, ručnih alata koji mi nedostaju ili za koje sam ustanovio da bi mi dobro došli bolji od onih koje imam. Dakle, nekakav tihi kompresor, set za podizanje glodalice jer ću si napraviti router table, bolja ubodna pila od one koju imam, Makita RT070x glodalica koja će ostati za ručni rad jer će Bosch GOF130 ići u stol. Zašto to? Zato da imam i zato što sam shvatio da nisam baš toliki dibidus jednom kad sam nabavio nešto alata i pogledao ponešto videa i poslušao savjeta s foruma. Koliko će mi dozvoliti vrijeme, napravit ću drugi gramofon za dvije ručke. Kopirat ću ovaj što ga imam jer sam prezadovoljan, samo ću iskrojiti da može primiti dvije ručke. Napraviti pokoju policu za knjige ženi, sebi poneku za hifu i ploče. Stol za kuhinju....sve to imam, ali kupovno i nije riječ o potrebi nego o želji.

Iron Pumpkin (balanced), first one with (new) 28 steps arrangement. Step 24 is 0db, steps 23 down to step 1 are each -2db. Steps 25 to step 28 are each +2db. So, ranging from -46db to +8db. Previous arrangement, with 24 steps and jumpers for (permanent) gain set stays as solution for kit/finished preamp with physical/rotary switches controls.

Već dugo nisam ništa napisao kod vas, pa sam se odlučio da s vama delim moj zadnji projekt. To je PP pojačalo sa EL36. Power Supply je neki switcher iz Aliexpressa, nudi 300V za B+ i 6.3V i 12.6 za grijanje. Na ulazu koristim 6N2P-EV (koristim TESLA 6CC41). Izlazni trafoti mi je namotao kolega - 4K:8. Koristio je neku tanku žicu, pa je Rdc na primaru velikih 160 Ohma. ALI za nas amatere je i to OK.

Nema veze sa audiom... Cat Khaifa Project za Šmizlu. Uselila se na prvu.

Sa 3808 nisu radili kako treba ustvari nije bilo bassa, Probao sam Zen-ov recept opet nikako pa posle bezbroj iteracije skretnice pa ne znam sta nisam probao i nista! Pa sam napravio jos jedan otvor za 15" i stavio razlicite 15-ice nijedno nije se slozio ma uzas! Na kraju naso recone za 3828 i jednostavno sve doso u svoje mesto i radi extra bez dodatne 15-ice Jbg dosta mi je bilo tesko samo to da nosim verovatno su preko 100kg i dosao vreme da zatvorim taj 15" otvor ali izgleda da ispao jos lepse... Ostao mi lakiranje uzeo sam neki acrilic mat... Bice jos slika kad zavrsim.

Evo ja malo radio na obecanom sredivanju. Od kad je stariji klinac krenuo u prvi razred iz nekog razloga moje slobodnovreme se drasticno smanjilo. Ni ranije ga nisam imao previse no sad brate nemz'' stici da si soko 'tica. elem da ne kukam , evo sta sam omajstoriso Turio i po neku zicu VDH D102 III / VDH122 Prilagodjeno da robotic usisivac moze lako da proćera ispod. Laptop je zavrsio o''zdo, saksije radi , do duse ovo je privremeno resenje, dok se ne otvori poglavlje zvano PC ili mini PC.... Stari dobri Inspirion jednostavno odbija da umre. Zovite me Zbora maxWAF

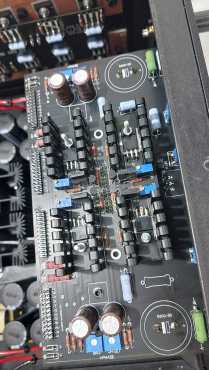

Last but not least: kontrolna PCB I onda after final steps:

Ne znam šta ima Miša, reče mi ali sam zaboravio stvarno. Kod mene za probu na Aleks FR8 Definitive edition v16 Ma ja s'to već obezbedio: Na zadnjoj ploči su svi koji su zaslužni za sklapanje ovog čuda, i bez bar jednog od njih ovo ne bi bilo moguće. U suštini, ja tu samo sklapam sve... Najmanje što je moja malenkost mogla da uradi da se pomenu dva možda i najzaslužnija čoveka za realizaciju projekta, dva velika drugara, čoveka, i diyera-audiofila, je da im ugraviram forumske nadimke na zadnju ploču. Što se samog projekta tiče, Zocky je uradio pločice, Šone je taj od koga je sve i krenulo i on je bio masivna logistika, sve se do detalja raspitao, nabavio dokumentaciju, a Miloš je iskeširao da sve to bude i moguće. Diy jeste jeftin, ali samo ako se radi nešto jednostavno. Uistinu, ako se radi ovakav projekat, onda košta i puno vremena, i nerava, itekako znanja, i onda i finansija - iako se čak samo klonira jedan gotov proizvod.

Ono nije baš audio al jeste high end... Najeli se plemenite ribe u ovoj turi ko nikad. Otplaćen nov Sportex Ovaj na slici dignut sa nekih 25m dubine na fast jig od 40g.

Došla mi je kutija. Stara je i zmazana. Eto, ja ipak sretan.

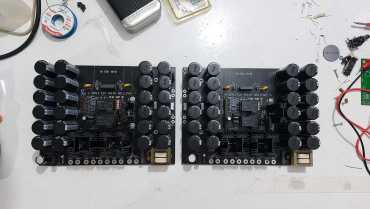

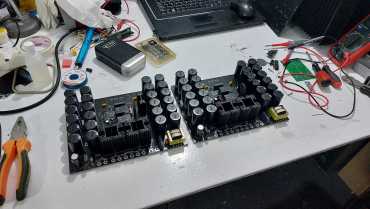

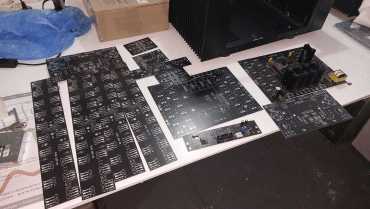

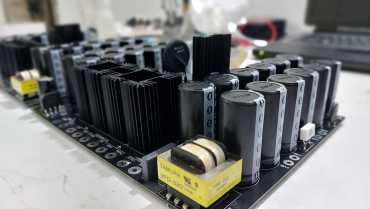

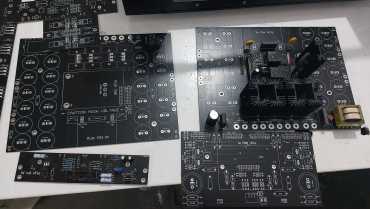

Zocky je radio pločice, a po nekim Past labs pločicama. A te su rađene, prema dabome, originalima. Znači neko je dao svoj amp da se rasturi, uradi komplet reverse engineering... sick dude. Al eto neko i to radi jbt Sve u svemu, lepše od pare Shonne je već to bio počeo da sklapa, krenuo je od napajanja.... komplikovano sve ovo izgleda na prvu, mnogo delova i pločica, međutim kad se zadubiš i zagledaš, sve ima smisla i Papa i njegov ortak Wayne na sve su bukvalno mislili i posvetili se svakom detalju. Zaista, top notch proizvod, nema šta.

kad je neko speaker sucker Kino-Lautsprecherkoffer TK35 L3354 Carl Zeiss Jena, VEB (Ostd.) (D) RFT L3354PBK je brat od L3060; razlika je stariji tip korpe, tako da kontam da je 3060 mozda nesto noviji ali ono sto je bitno - sve je ostalo isto - kompletan kretni ansambl, kao i magnet Ene, L3060 sam imao, sad su kod jednako popaljenog drugara, i to je najbolji extended range driver velikog formata koji sam imao prilike da cujem ...... a 3354 je prakticno isti jedino je Iskra Crven Ban na nivou toga, ali to je teska prerada zelene Iskre eve slike sledi damarisanje i tretman roll vesanja, kad otopli just a glimpse kako to zvuci ..........

https://www.diyaudio.com/community/threads/babelfish-f8.419127/post-7903434

Mounting fronto plateo Prekidać je iz lokalne trafike A od napred ovak Detalj LEDice dve: Montira se metar sa ovime ono I tralala:

Next play: Esta dos aluminiho pločas fronteras

a few detailos 36.8 kilograms?

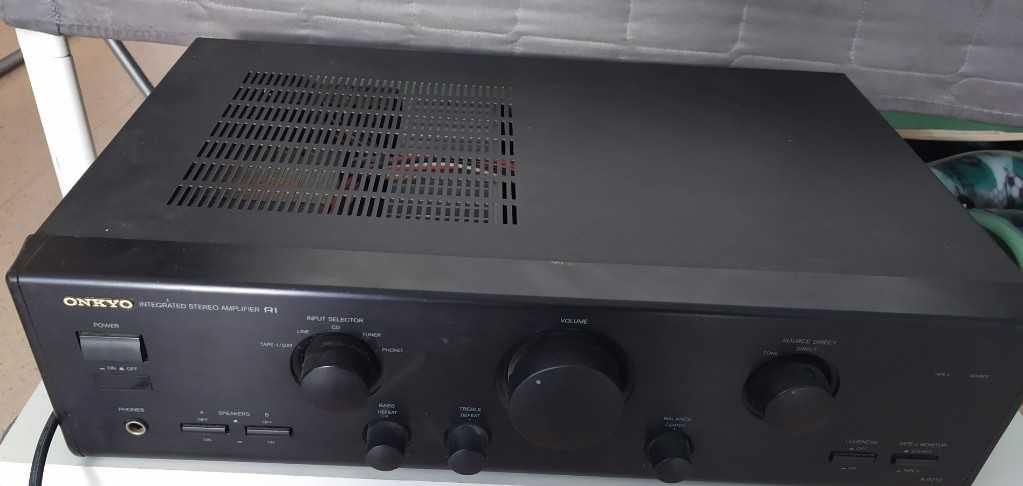

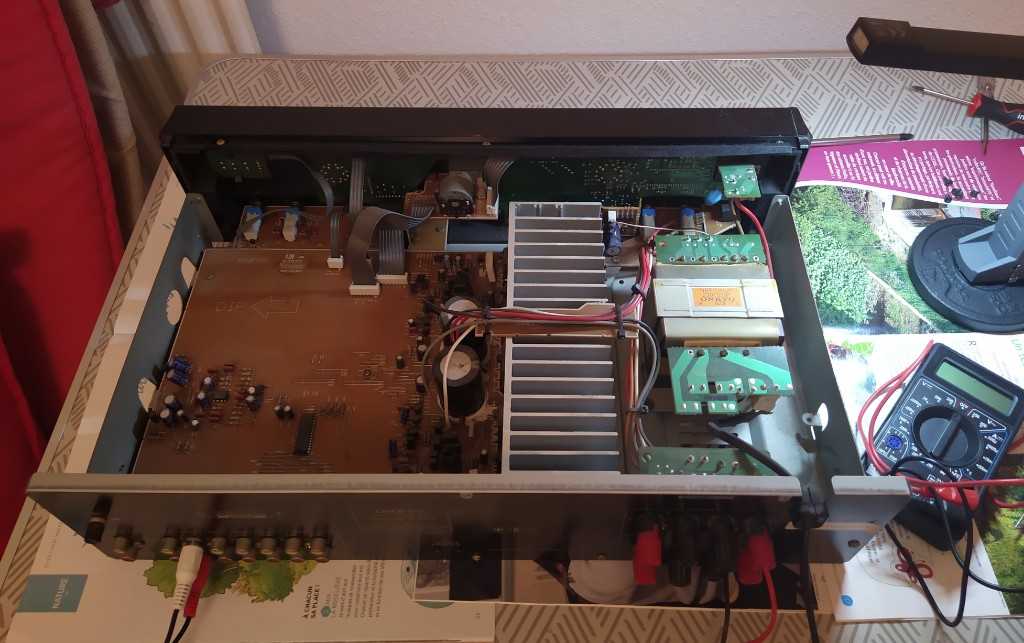

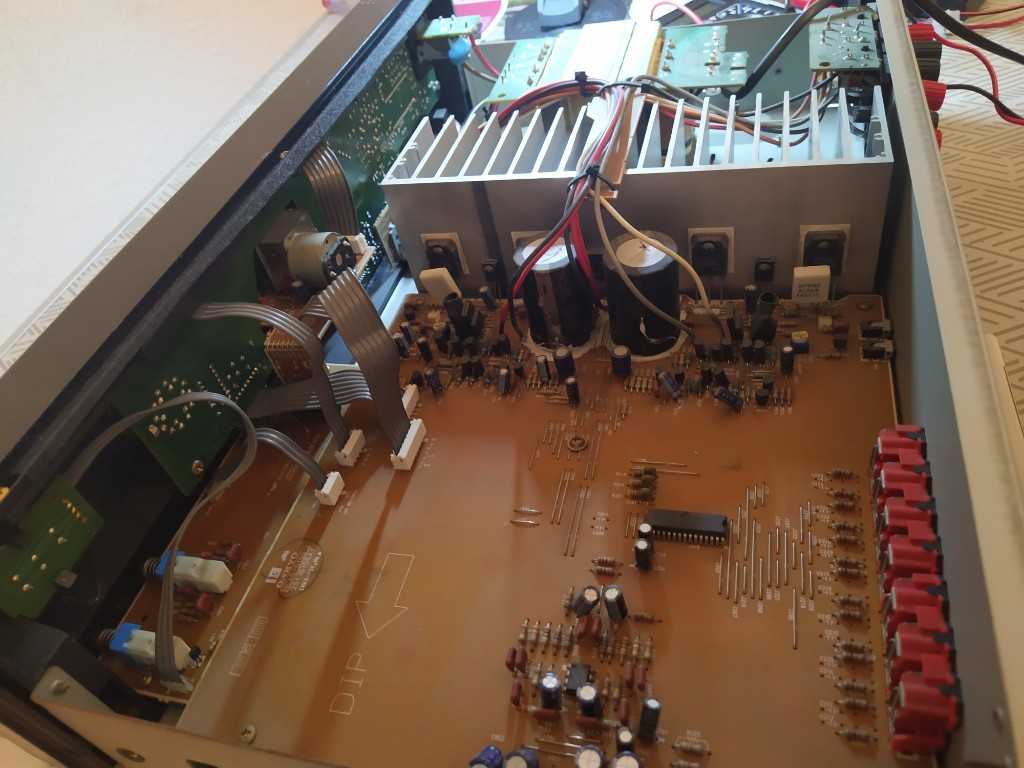

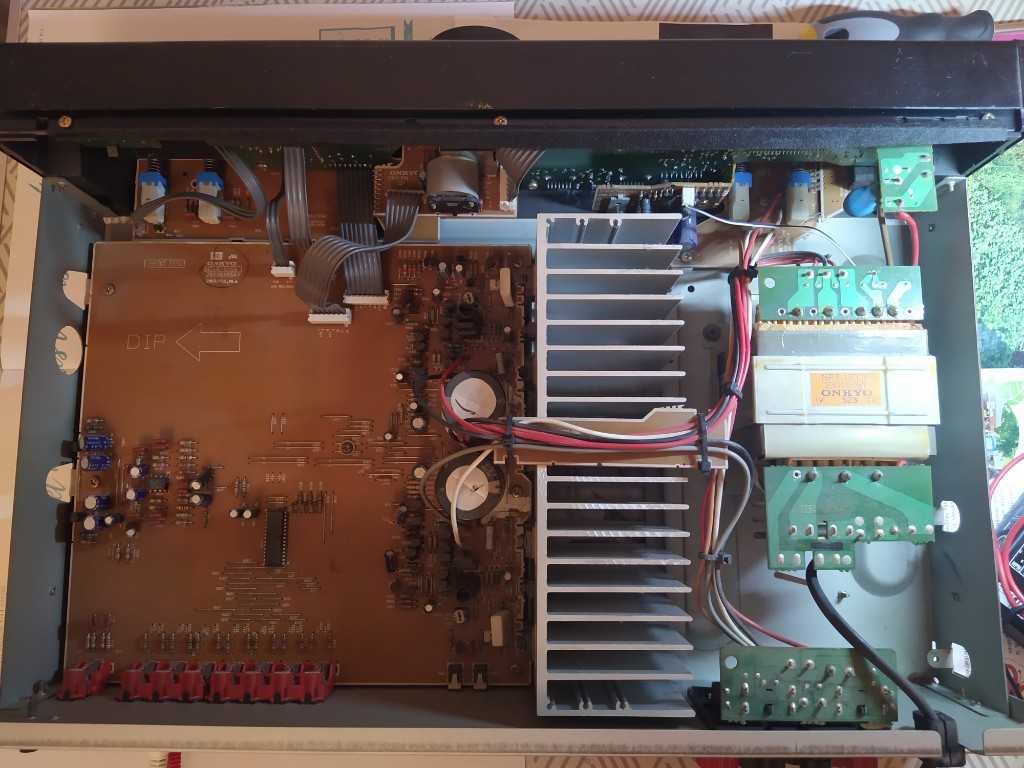

Poklonjenom konju se ne gleda u zube... (Ali eto fale kablovi, to cu nabaviti...)

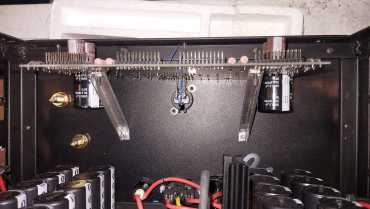

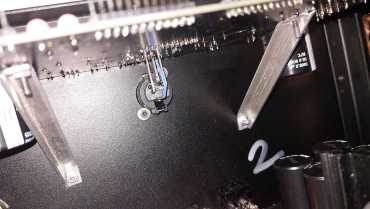

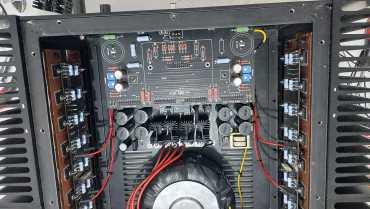

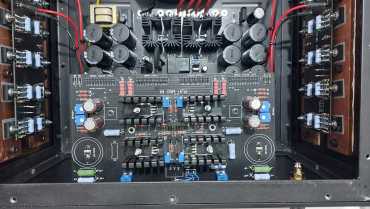

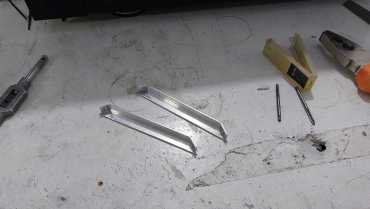

Elem, kako se motherboard učvršćuje unutar kućišta? Svaki normalan konstruktor, inžinjer, itd, "nasadio" bi pločice jedne ispod druge tako što će rupe za učvršćenje dodati na obe pcb na isto mesto. Ovde, naravno, nije priča o normalnim konstruktorima, niti je ovo by any means normalno pojačalo Dugo sam tražio ovo po netu, dok mi slučajno negde nije iskočila jedna sličica, i rešila sve dileme Zli jezici bi rekli "Jaooo viđu švajserije", potporne šipke drže odozdo... Ali ok, nije loše rešenje, nema dugačkih šarafa da se drže na donji pcb, sklono konfigurabilnosti, itd. Kako nema Aleksa ovakve fancy "prečage", malo se strugalo bansekom i turpijom jbga Miloš nije nabavio originalne XLR nego su ovo neki furutech valjda, treblo im je dopraviti "izvode" Da bi pasovao svaki vod na svoj pin, konektor treba da je naopako - u slučaju da se pitate Whydafak Nele stavlja ulazne XLR konektore na ovom ampu naopako: I onda se šrafi iza na unapred predviđenim tačkama, i XLR konektor drži pcb, nekako ovako sve to dođe Ništa, dalje... Flet kabeli (i da dokupim još 3 odstojnika za UGS stalno dokupljujem sitne delove, cure u SDelectronic se iščuđavaju... Svako jutro lista nabavke mi izgleda tipa, jaja, hleb, burek, cigare, višeobrtni potenciometar 5k, M3X25 8 komada, termo bužir...)

Probao sam ovako to je CV 15" dole i 12"EV dualC mnogo osetljiv verovatno preko 100Db, lepo radi ali jbg, kutiju sam imao od ranije znaci sve je samo proba. Posle nekoliko dana posto sve to mi stoji ajd da probam ovako: Dole je CV 15", Jbl 12" EV-Dh1 i Jbl 2405 Ovo ubija kako radi!! skretnica je samo 1Uf na hornu bice merenja i sve po redu...

Marinija, gvozje, bakar

Indiana Jones-u ispalo usput, valjda su malecki pa bacio, valjda on trazi one vece... A ja, kad videh Fullrange, nisam odoleo pa uzeo... Rasklapanje sutra...

Stigao induktor - ovako ce da izgleda gornja strana PSU kutije gledana spreda ( samo obrnutim redom - crtez 1:1 je radjen pogledom odozdo, trafo namotaji idu u kutiju ). 30 x 25-30 cm x cca. 7,5 cm visine ( mozda mogu jos malo da sabijem a mozda i ne treba radi estetike ) Ostaje da zavrsim rad na papiru i da ga nekako prebacim u npr Corel u kome nisam radio 20 godina ( valjda cu se prisetiti osnova ). PSU za Octal Phono, zaboravih da napisem.

Jos par delova i detalja i gotovo 🙂

Unazad više godina gledam/čitam/pitam o phono pream-ima. Skrasio sam se sa ostalim komponentama u (trenutno) tri moja audio sistema, ali mi je phono preamp uvek bio neki izazov da napravim uz pomoć prijatelja. Preturio sam do sada topološki cevne ( Korato, Sindric, @ZZZ ), hibridne ( Kenjalo ), op amp ( Pro-Ject ). Prošlo je i došlo nekoliko SUT-ova ( Sowter, Ortofon ), pa onaj MC preamp Ortofon MCA-76. Ali nijedan nema snubere, torus sa slepim navojem, šild, Signetics..... Sticajem okolnosti, kada je @Mikorist pisao ovde, potom nabavio vintage op amp NE5332, sasvim slučajno ga pitah koji op amp ima u Cambridge Audio CD3. I tako dolazimo do Emerald-a. Hvala @Mikorist i @Zen Mod-u na svim dodatnim informacijama i odabiru šta bi se radilo. Emerald Phono Stage Dvostepeni dizajn sa op-ampovima, sa mogućnošću preklapanja pojačanja za MM/MC i podešavanja opterećenja zvučnice. Phono stejdž za zvučnice sa pokretnim magnetom (MM) ili pokretnim kalemom (MC) sa sledećim karakteristikama: Preklapanje između pojačanja od 40 dB i 60 dB. Preklapanje između ulaznog opterećenja od 47,5 kΩ i 100 Ω. Izuzetno precizna RIAA ekvalizacija. Dosledne performanse u oba režima pojačanja. Kod phono stejdža sa op-ampovima, svaka odluka u dizajnu povlači određene kompromise. Emerald primenjuje sve kroz VSPS (samo MM) i Phonoclone (samo MC) projekte, počevši potpuno iznova. Cilj je bio kreirati kolo koje radi sa svim vrstama phono zvučnica, bilo da su niskog ili visokog pojačanja, sa pokretnim magnetom ili pokretnim kalemom. Phono Stage Gain i osetljivost kertridža Izlazni nivo / dB -10 [ne podešavati] Nominalni izlaz / mV rms 316 CD lajn nivo Osetljivost kertridža / mV Potrebno pojačanje napona srednjeg pojasa / dB 10 30 prilagođene vrednosti 9 31 prilagođene vrednosti 8 32 7 33 6 34 5 36 MM 4 38 3 40 2 44 1 50 Konfigurcija S1 ili S2 (50 dB) 0.9 51 " 0.8 52 0.7 53 0.6 54 0.5 56 MC 0.4 58 0.3 60 0.2 64 0.1 70 Konfiguracija S3 (70 dB) 0.09 71 " 0.08 72 " 0.07 73 " 0.06 74 " 0.05 76 " 0.04 78 " 0.03 80 prilagođene vrednosti 0.02 84 prilagođene vrednosti Tradicionalno, većina phono stejdževa počinje sa pojačalom za ekvalizaciju od 40 dB za MM zvučnice i dodaje zaseban stepen pojačanja od 20 dB na ulazu, kako bi ukupno pojačanje dostiglo 60 dB potrebnih za MC zvučnice. Taj dodatni stepen pojačanja može biti i poseban aktivni element, poznat kao MC "head amplifier" ili pred-predpojačalo. Nije potrebno napominjati da se zvučne karakteristike i nivo šuma kola mogu drastično razlikovati sa i bez tog dodatnog ulaznog stepena. Emerald koristi drugačiju strategiju. To je dvostepeno pojačalo za ekvalizaciju koje radi na dve fiksne postavke pojačanja. Aktivno kolo je isto za MM i MC zvučnice, i performanse su dosledne. Na prvi pogled, Emerald bi mogao delovati kao kompromis koji žrtvuje performanse zarad praktičnosti. Emerald je izvanredno MM pojačalo, daleko superiornije od VSPS-a u svakom pogledu. Kao MC pojačalo, zvučno je dosledno Phonoclone-u — gotovo su identični osim zbog invertnog i neinvertnog režima rada op-ampova i razlika u filteru za visoke tonove — uz dodatnu svestranost rada kao MM fono stejdž kada je potrebno. Pojačalo Šema Emerald kola prikazana je ispod. Džamper JP1 ima dva prekidača. J1-1 povezuje R2 u ulazno opterećenje, smanjujući ulaznu impedansu sa 47,5 kΩ (R1) na 100 Ω. J1-2 povezuje R3 na inverzni ulaz, povećavajući pojačanje IC1. IC1 i IC2 su zamišljeni da budu Signetics NE5534N . Bilo koji drugi op-amp može se koristiti za MM konfiguraciju, ali su potrebni bipolarni op-ampovi sa niskim ofset naponom za MC konfiguraciju. R6 i C1 čine RIAA filter za visoke tonove, dok C2, R7, R8 i R9 pružaju ostatak RIAA frekvencijskog oblikovanja. Izlaz prolazi kroz otpornik za prigušenje R10 i izlazni spojni kondenzator C3 koji uklanja ofset napona. Phonoclone je sličan dvostepeni MC phono preamp, ali oba op-ampa rade u invertnom režimu, a kolo sa ulaznom impedansom od 0 Ω ne može se modifikovati za rad sa MM zvučnicama. Emerald pravi potrebne izmene u neinvertnom režimu rada i promenljivoj ulaznoj impedansi, ali to znači da pojačanje ne može biti manje od jedinice. Kao kod VSPS-a, visokofrekventni odziv prestaje da prati RIAA krivu kada mreža filtera više ne može da primeni potrebna slabljenja. Kod Emerald-a, ovaj problem je elegantno rešen jer, za razliku od jednog stepena kod VSPS-a, imamo dva stepena pojačanja, što pruža međustepenu tampon zonu u koju se pasivni filter za niske tonove može bezbedno ubaciti. Ovaj hibridni (aktivni/pasivni) pristup ekvalizaciji donosi niz prednosti u odnosu na potpuno pasivni pristup. Najvažnije je da omogućava oko 20 dB veće naponsko pojačanje sa istim aktivnim pojačavačkim elementima. Kao i uvek kod višestepenih phono preamp dizajna, postoji balans između šuma i naponske margine, ili čak između niskog šuma na niskim frekvencijama i niskog šuma na visokim frekvencijama. Kod Emerald-a je nađena sredina, praveći kompromis gde god je to bilo moguće. Implementacija pasivnog filtera za visoke tonove u međustepenu donekle utiče na šum visokih tonova, ali je ovo ograničeno na MM konfiguraciju i samo na najviše čujne frekvencije. Ovo se vraća kroz značajna poboljšanja u naponskoj margini signala i preciznosti RIAA ekvalizacije na visokim frekvencijama. Vrednosti otpornika nisu uobičajene, ali su standardne 1% vrednosti i dostupne su kod dobavljača poput Mousera. Prema simulaciji, RIAA odziv kola je precizan na 0,1 dB uz upotrebu komponenti sa tolerancijom od 1% ili boljom. Napajanje Toroidni transformator od 25 VA sa dva sekundarna namotaja od 12 VAC povezan je na dva mostna ispravljača kako bi generisao V++ i V-- napone koje napajaju PCB. Kondenzatori za filtriranje su na PCB, pored kola za regulaciju napona. S-reg je jednostavan šant regulator sa aktivnim izvorom struje. Autor ga naziva šant-izvor regulator. Svaka naponska grana ima četiri tranzistora. Prva dva čine izvor struje. Kao što ime sugeriše, ovaj deo je podešen da generiše konstantnu izlaznu struju bez obzira na ulazni napon, čime pruža dobro odbijanje šuma (ripple rejection) kao i ugrađenu zaštitu od preopterećenja. Druga dva tranzistora čine šant, iako je možda logičnije razmišljati o ovom delu kao o pojačivaču napona sa referentnim padom napona na diodi kao ulazom i izlazom koji je povezan sa opterećenjem. Šant pokušava da održava izlazni napon konstantnim, dok izvor obezbeđuje konstantnu struju. Šant mora, prema tome, apsorbovati onoliko struje koliko je potrebno da napon na opterećenju ostane stabilan. Planirana je dual mono verzija sa dva torusna transformatora, svaki sa šildom (elektrostatičkim ekranom) i slepim navojem (screen winding) za dodatnu izolaciju i smanjenje šuma. Za precizno podešavanje snubera na sekundarnom namotaju svakog transformatora, koristiće se Kvazimodo metoda za merenje. Ova metoda omogućava tačno određivanje početnih vrednosti otpornika i kondenzatora snubera, što će doprineti optimizaciji performansi napajanja i smanjenju preostalog šuma. Za ovo je potreban neko ko ima Kvazimodo. Spisak delova za Mouser R1 47.5k 660-MF1/4DC4752F KOA Speer 2 660-MF1/4DC4752F|2 1% 0.25W metal film R2 100R 660-MF1/4DC1000F KOA Speer 2 660-MF1/4DC1000F|2 1% 0.25W metal film R3 68.1R 660-MF1/4DC68R1F KOA Speer 2 660-MF1/4DC68R1F|2 1% 0.25W metal film R4 1k 660-MF1/4DC1001F KOA Speer 2 660-MF1/4DC1001F|2 1% 0.25W metal film R5 1.5k 660-MF1/4DC1501F KOA Speer 2 660-MF1/4DC1501F|2 1% 0.25W metal film R6 2.26k 660-MF1/4DC2261F KOA Speer 2 660-MF1/4DC2261F|2 1% 0.25W metal film R7 866k 660-MF1/4DCT52R8663F KOA Speer 2 660-MF1/4DCT52R8663F|2 1% 0.25W metal film R8 2.49k 660-MF1/4DC2491F KOA Speer 2 660-MF1/4DC2491F|2 1% 0.25W metal film R9 93.1k 660-MF1/4DC9312F KOA Speer 2 660-MF1/4DC9312F|2 1% 0.25W metal film R10 47R 66-RC20GF470J TT Electronics 2 66-RC20GF470J|2 5% 0.25% carbon composition IBT R11 100k 660-MF1/4DC1003F KOA Speer 2 660-MF1/4DC1003F|2 1% 0.25W metal film R12,R13 10k 660-MF1/4DC1002F KOA Speer 4 660-MF1/4DC1002F|4 1% 0.25W metal film R14-17 22.1R 660-MF1/4DC22R1F KOA Speer 8 660-MF1/4DC22R1F|8 1% 0.25W metal film R18,R19 475R 660-MF1/4DC4750F KOA Speer 4 660-MF1/4DC4750F|4 1% 0.25W metal film R20,R21 10k 660-MF1/4DC1002F KOA Speer 4 660-MF1/4DC1002F|4 1% 0.25W metal film R22 1k trim 652-3296W-1-102LF Bourns 2 652-3296W-1-102LF|2 1% 0.5W ceramic trimmer, alt 72-T93YA-1K C1 33nF 505-FKP20.033/63/2.5 Wima FKP2 2 505-FKP20.033/63/2.5|2 polypropylene film/foil, 2.5% 5mm C2 3.3nF 505-FKP23300/63/2.5 Wima FKP 2 505-FKP23300/63/2.5|2 polypropylene film/foil, 2.5% 5mm C3 2.2uF 80-C4GAFUC4220AA0J Kemet 2 80-C4GAFUC4220AA0J|2 Any metallized polypropylene or audio grade coupling cap C4,C5 1000uF/25V 647-UKZ1E102MHM Nichicon KZ 4 647-UKZ1E102MHM|4 or Nichicon FW,KW,FG C6-9 100uF/25V 647-UKZ1E101MPM Nichicon KZ 8 647-UKZ1E101MPM|8 or Nichicon FW,KW,FG C10-13 0.1uF/100V 810-FG24X7R2A104KNT6 TDK Ceramic X7R 8 810-FG24X7R2A104KNT6|8 Ceramic bypass capacitors 8 pin sockets 575-193308 Mill-Max 4 575-193308|4 Q1,Q3,Q5,Q7 BD136 512-BD13616S Fairchild Hfe=100 8 512-BD13616S|8 TO-126 pnp transistor (alternate BD138,BD140) Q2,Q4,Q6,Q8 BD135 512-BD13516S Fairchild Hfe=100 8 512-BD13516S|8 TO-126 npn transistor (alternate BD137,BD139) JP1 0.1" pin header, 2 row 4 pos. 517-929665-09-02 3M series 929 2 517-929665-09-02|2 jumper shorting jumper, blue 517-952-10 3M series 929 4 517-952-10|4 Izvorna ideja i projekat je na RJM Audio - The Emerald Phono Stage PHONOCLONE.COM Gerber fajl za izradu PCB kod JLCPCB je u atačmentu. (Hvala @Zen Mod na pomoći oko provere PCB ) Gerbers Emerald.rar

@Doktor me je okačivši šemu za Emerald phono (hvala! ) inspirisao da i ja, na talasu entuzijazma vezanog za NE5332 i NE5334 čipove, okačim nešto slično. Reč je o phono sekciji Cyrus Two pojačala. Za razliku od mnogih MC/MM phono ulaza ugrađenih u integrisana pojačala, kod Cyrus-a postoje dve potpuno odvojene ulazne phono sekcije. Jedna je za MC zvučnice, druga za MM, njihovi izlazi se putem preklopnika biraju i povezuju na RIAA EQ kolo. MC i MM sekcije svaka za sebe koriste Signetics NE5534AN opamp-ove, dok se Signetics NE5532N nalaze u RIAA EQ kolu: (klik za veću sliku) Ako se koristi 500VA PSX eksterno napajanje za izlazni deo Cyrus-a, ugrađeni masivni Holden & Fisher toroidni trafo napaja samo phono preamp i nšta drugo. Zanimljivost Cyrus pojačala te generacije je i ta da nemaju preamp sekciju, već izlaz iz phono sekcije ide pravo na volume pot pa u izlazni pojačavački deo: (klik za veću sliku) Možda na papiru šema i nije nešto posebna, ali meni Cyrus ima neku magiju, "no nonsense" zvuk koji prenosi suštinu, sa izraženom muzikalnošču i PRAT-om. Slušam ga već više od 30 godina, prvo Cyrus One, zatim Cyrus Two + PSX, i nikada nisam želeo da promenim phono sekciju u sistemu. A vala ni pojačalo u celini. Tokom godina je dolazilo i odlazilo svašta, ali Cyrus je za moj ukus bio (i jeste) to, pa reko' da podelim.

PC sistem A hteo sam samo malo da pravim svoju hifu Večeras sveže prijahali phase plugovi, ništa posebno čisto da ne stoji prazno. Imam rezane na strugu, ali su širi, nisu za ove drajvere jbg... Neki dan još da ih premerim, ali iskreno ne brine me mnogo sadržina tih podataka. Hoću da znam eto čisto kako izgleda matematički ovaj abnormalan drajver. Kakav god da bude bio u tehnikalijama, važno je da ovde ništa ne škrči, ne škripi, nema shouta nigde, svaki ton otvoren je i postavljen kako treba i gde treba. Bas takav je kakav je kod 8" FR-a, u za sada neadekvatno tjuniranoj kutiji (ne mogu to dok ne premerim Ts). To je to, sa Ei Niš magnetom koji ima procep 1.3mm, 8mm visinu gapa, i 130mm prečnik magneta. 4mm visina namotaja, mislim da je 2x25 tako nešto, Cu žica (nije moglo nikako ništa da se uklopi ovde sa CCAW, iako sam je forsirao). Btw, membrana je zakrivljena, tj. parabolična, nije samo obično savijen papir. Pravljen je i kalup za to Samo je hornica od aluminijuma obična kupa. Papir, washi 130gsm. Probao sam i tanje, ali nije dobro, kreće puno shouta i dobijaju se "nervozni" srednji, dok se basa gubi onako. Nije mnogo laser kao što znaju FR da budu, ima i visokih kada si sa strane. Baš ću da premerim i 30 i 60°. Što se mene tiče, završio sam sa multiway zvučnicima, može eventualno da dođe kakav bas helper, da li ob, br, kompresija, to će tek da se igramo. Uglavnom, zvučnik koji ima kutiju, i dve žice do drajvera... To je to druže. Naravno, nemoš se svaki drajver tako nakrojiti, ali ako praviš sam to, pa znaš gde da ga tjuniraš da dobiješ željeno, onda je sve lakše. To mu dođe kao tjuniranje skretnice na multiway, hehe. Skučen slobodnim vremenom naravno to zna da se oduži malo, ali kada ovakav rezultat dođe, skontaš da je vredelo sve to. Ovih dana po neka fotka, pa da se pređe na sledeći projekat

Polako se zavrsava AD1865 🙂

Da mi "obožavaoci" ne bi prišivali etiketu smetala na forumu, lurkera-vrebača, itd. pokazaću vam čime sam se zanimao u poslednjih 2-3 meseca. Pravio sam tzv. Polir bubanj. Naprava koja se dugo primenjuje u nekoj vrsti međuobrade ili završne obrade, metalnih ( ali i drvenih, kamenih ... ) proizvoda. Nekad davno, pre 20 i više godina kada sam pravio ove naprave i prodavao zlatarima i juvelirima, i ponekom zanatliji koji se bavio galavanizacijom. Tada nije postojao Ali-ja i Temu-džin i slične naprave su se uvozile iz Italije ili Švice za dosta novca. Bile su to dobre mašinice koje su završavale ozbiljan posao. Opis i kratko upoznavanje: Pravougaona šasija je urađena od Fe kvadratnog profila, sečena, zavarena gde treba, peskirana i plastificirana crnom texturiranom bojom. Elektronska kontrola servomotora može podesiti brzinu obrtanja osovine motora od 0-3000o/min. Servo motor 500W sa jakim magnetima, izuzetno moćan i tih. Potenciometar 5KLin kojim se dodatno podešava brzina obrtanja bubnja u okviru programiranog maksimuma. Dve zupčaste remenice i zupčasti remen kojim se obrtanje prenosi sa osovine motora na osovinu pogona bubnja. Dve INOX osovine Ø10 sa gumenim navlakama koje povećavaju trenje i na koje naležu diskovi bubnja. Oslonci za osovine su kuglični kotrljajući ležajevi u kućištima od crnog delrina. Bubanj je ceo napravljen od akrilnih ploča debljine 10 i 6mm, isečene i obrađene da se svi elementi sklapaju u tesnim žljebovima. Lepljenje akrila radio metilenhloridom. Bubanj se zatvara tamnom akrilnom pločom debljine 10mm. Dihtovanje O-ringo 3x110mm. To bi bilo predstavljanje u najkraćem. Sledi par fotografija ( od nekoliko desetina u fascikli )

Philips AD 12100/M15 bez konusa i Dynaudio D28 2,5mF Pun pogodak za male pare. Sto rekao Nas kolega " Mnogo muzike za malo para" Samo proba jedan zvucnik bez lepka i dampiranja, u klasicnoj TL kutiji.

Mikroskopce da ne moram oci da zamaram pregledom smd komponentica Odlicna spravica za male parice. 7" ips ekran, ovo je na najmanjem nivou "zoom-a".

Milicic napravio trafo + induktor za oktalni phono - sad ostaje da utvrdim finalni layout kad stigne induktor i potom da kupujem shasiju. Tema o tome kad stigne shasija i krenu finalni radovi.

Setih se vica: Ode covek u Bosnu i oce da naruci kafu: -Imate li kafu? -Ne -A imate li kavu? -Ne. -A imate li kahvu mozda? -Ma nemamo vode covece...

Teac UD-503...stavljena tacka (konacno) na pitanje DAC ili streamer...mlogo mi se svidza,pravi izbor ko slusa i starije (rock) snimke...

Supplies! (ali nije iz onog vica o Amerikancu, Kinezu i Muji)

Posao snova. Trebao je poslušati roditelja

Dangubim praveci neinduktivne isabellenhutte manganin (u svili, ki gospodin) otpornike 😁 Sledi motanje. Da se ubijes s sitnu zicku debljine vlasi kose 😅

JETHRO TULL - Thick as a brick...prvo englesko izdanje...VG+ Pravo je zadovoljstvo imati ploce sa ovakvim omotima...zato je LP zahvalan jer omogucava ovakva eksperimentisanja.

Došao sam kući na zimsko ferije, pa sam odmah nakon vađenja stvari iz gepeka pripremio svoj vjerni DW impakt i DW accu bušilicu. (ovo je kao u roto-romanima: "za razliku od njegovog partnera, Johnov vjerni Walter PPK ga nije ostavio na cjedilu kad ga je okružila grupa neonacista naoružanih palicama i čeličnim umecima u svojim Doc Martens čizmama...") Skinuo sam TaMoje s kotača i nasadio ih na Isoacoustics Gaia 1. Nosivost Gaia 1 je 100 kg. Kutije su taman toliko....možda tek koji kilogram ispod sto. Zašto? Ljepše izgleda je odgovor za nevjerne Tome. Pravi odgovor je: "Ljepše izgleda i bolje je". Kod mene i u mojim uvjetima je nesumnjivo bolje. Iako ne mogu reći da mi je išta smetalo ranije odlučio sam napraviti eksperiment, pa umjesto da ih skuplam s podom pomoću šiljaka, ja sam ih "otkuplao" s tim Gaia nogama. Primjetne i neupitne razlike su da se bas pročistio toliko da sam izvadio još vatelina iz "transmission linea", čime sad idu još dublje, a i dalje ne bumijaju. Test na testnom CD-u po frekvencijama je do sada davao čujnih 25 Hz u sobi. Sada, kad sam izvadio još dio vatelina čujno je i 20 Hz. U maloj sobi, bez bumijanja - ovo je fenomen i dokaz koliko MLTL u Zenovoj izvedbi drugačije pobuđuje sobu od recimo bas refleksa. Inače, originalni recept je predvidio gramažu ispune transmisijskog kanala, ali sam ja zbog bumijanja u svojoj sobi morao dodati još dok nisam našao balans sa sobom. Sada sam zamalo na mjeri koja je i preporučena. Mislim da je oko pola kvadrata ispune viška još uvijek u svakoj kutiji. U gramima je to zanemarivo malo. Možda se i varam jer nije ovo jedini tweak koji je napravljen, ali kao i da je srdnji spektar dobio dodatan prostor. Time dolazimo do drugog tweaka: Stavio sam i Fountek NEO CD 3.5H ribbon supertweeter. Trenutno jednostavno odrezan daleko iznad čujnog spektra s 0,68 uF Wimom. Obje stvari, i Isoacoustics i Super-tweeter su me oduševile ovdje. Sigurno ću još iskušati i rez sa oko pola uF da mogu usporediti stvari. Sigurno neću isprobati s većim kondenzatorom jer mi više "prezensa" od ovoga ne treba. Mogu samo vidjeti što se događa s manje. Isprobao sam nekoliko pozicija i na koncu ostavio ovako kao na slici. Magneti dva tweetera nisu u ravnini, ali mi se ne to čini kao hendikep. Valjda je premalena valna dužina na kojoj radi ST da bi to bilo krucijalno bitno. Znači, imam MLTL bas, najbliže horni što u svojoj maloj sobi mogu doći, Tannoy tweeter koji je u horni i sad ovaj WG/Horn ST od founteka. Jako zadovoljan. Osim toga, morao sam popraviti jednu klemu za zvučnički kabel. Kleme sam kupio nekoliko godina prije nego što sam uopće kupio drivere. Naišle su mi u second handu, nikad raspakirane i kako sam ionako imao jasno razrađen plan napredovanja sam ih bio kupio i ostavio da čekaju. Jedna crvena je od početka malo zapinjala i kad sam mijenjao kabele....uf...eto, stavio sam još ranije i Flat foil Mundorf srebrne kabele inspirirane knjigom Allena Wrighta....kad sam mijenjao kabele mi je ta jedna klema zacvikala toliko da sam ju morao otpustiti s papagajkama i tako slomio leptir i komad navoja u njemu. Kupio sam drugu i rastavio zvučnjak da dođem do kleme. A stavio sam i granafor na Isoacoustic Gaia 2. Taman je i on na granici. Gaia 2 nosi do 54 kg, a i granafor je sa svime 50+...mislim da je baš 54 kg. Samo tanjur je 12,6 kg. Gramofon nisam uslikao. Eto, sad imam ferije samo za sebe!
