1750K trafo cini mi se da je namenjen kao zamenski izlazni za Fender Bassman 5F6A model gde su sva cetiri 8 ohm-ska zvucnika spojena u paralelu sto ukupno daje 2 ohma . dok model 1760K ima mogucnost izbora za razne kombinacije impedanse zvucnika , dokle god je impedansa prikljucenog zvucnika jednaka impedansi pojedinog izlaznog namotaja trafoa dotle primarna impedansa ostaje nepromenjena (4K).

Jazzman `` Slow Bomb Special``

Tako je Dunavko i napisao u svom postu #22 da je unutrasnji otpor Ri=1120 ohma za triodni spoj , sto znaci da (Z) impedansa primara izlaznog trafoa treba da je minimum / optimum 3x1120 = 3360 ohma .

Tako je i dan danas , jer TV predajnici velike snage najcesce imaju jednu specificnu vrstu vodom hladjene triode (IOT) u finalnom delu.

Radi perfektno !

Mancube V1a katodni otpornik je 2K7 vezan paraleno sa blokom 680nF ( 0,68uF) .

Ovo je bazirano na Marshall master volume 2203 modelu , i ovakav cu preamp deo i da radim kod ovog svog Marshall klona , jedino sto ovde nedostaje jeste Presence kontrola boje tona , jer ona je originalno uradjena u `repu` long tail obrtaca faze koji je ovde nepotreban . mrezni trafo moze da bude onaj gabaritno manji -Real Leskovac- izvadjen iz starijih lampas radio aparata . ps, ulazni `Dzekovi` su oni bakelitnog tela koji nemaju kontakt sa metalnom sasijom , nije lose da takav bude i izlazni `Dzek`.

To je sasvim OK , ipak licno bih to uradio nesto malo drugacije kasnije cu da ti prilozim semicu .

Mrezni trafuljak je sklopljen .

Po mom misljenju trebao si da ubacis jos jednu Ecc83 da bi dobio dovoljno distorzije jer u toj svojoj varijanti nemas standardni diferencijalni obrtac faze koji ima odredjeno naponsko pojacanje , odnosno jedna polovina Ecc83 da bude naponski pojacavac a druga polovina katodni follower koji bi sa svojom niskom izlaznom impedansom obezbedio dobar drajv capacitivnosti mreze boje tona kao i kapacitivnosti izlaznog kabla prema tranzistorskom pojacalu snage .

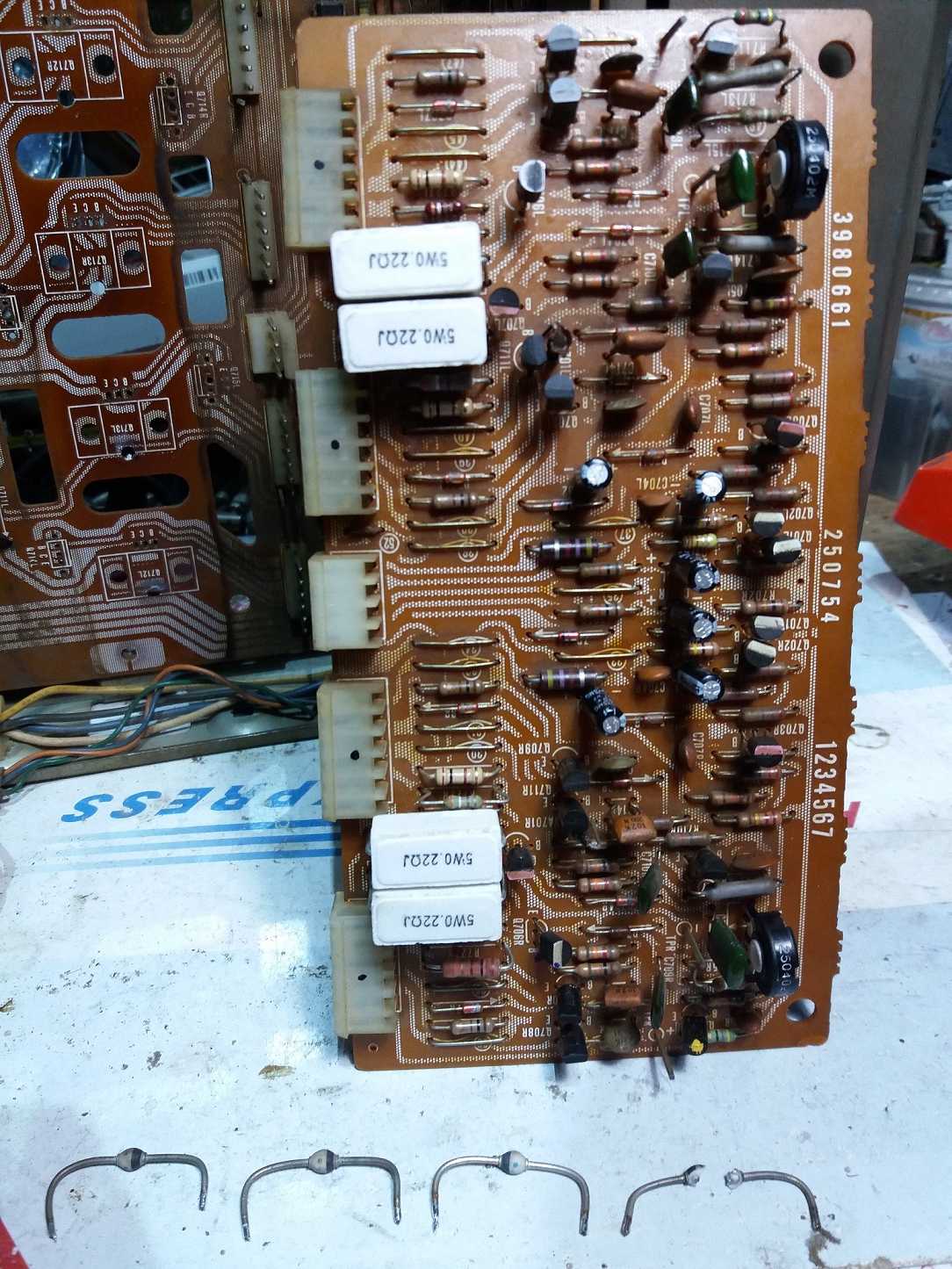

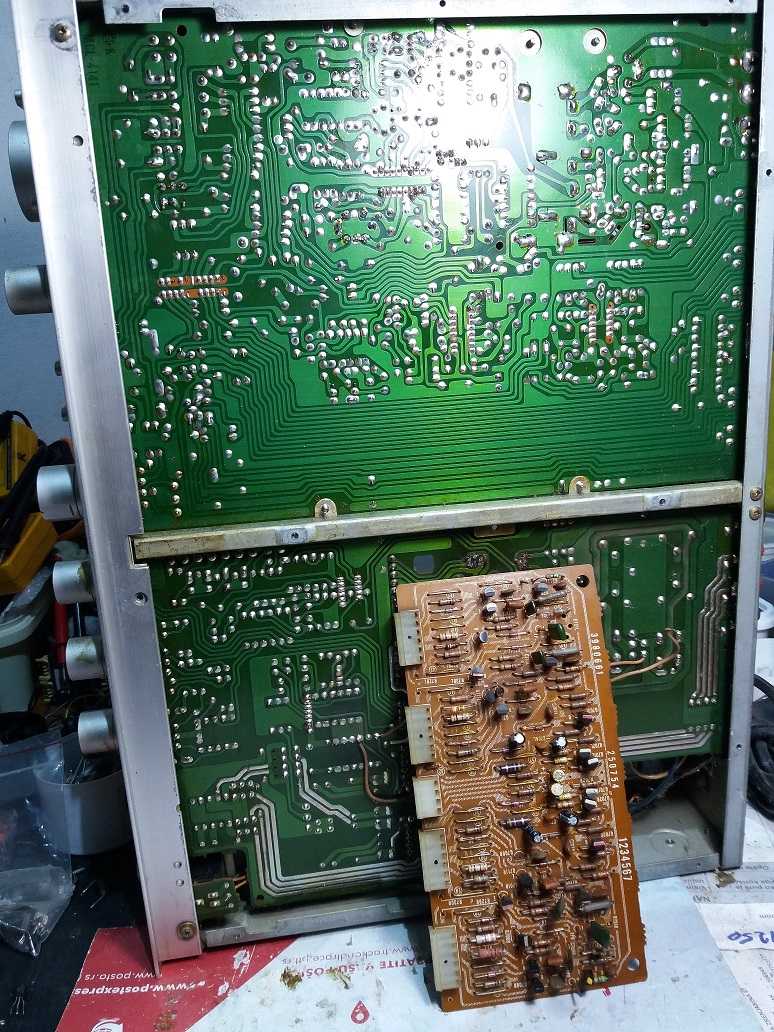

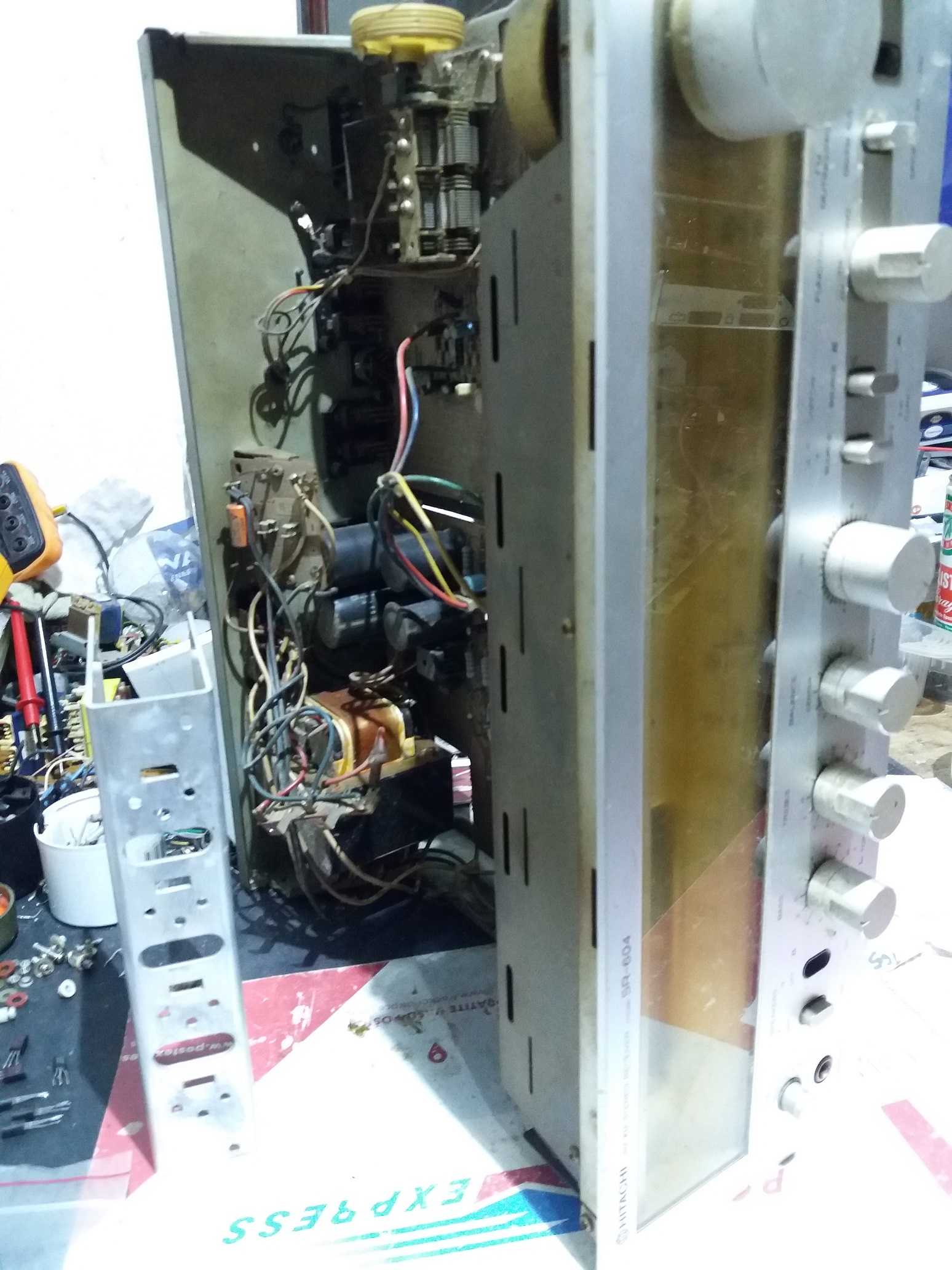

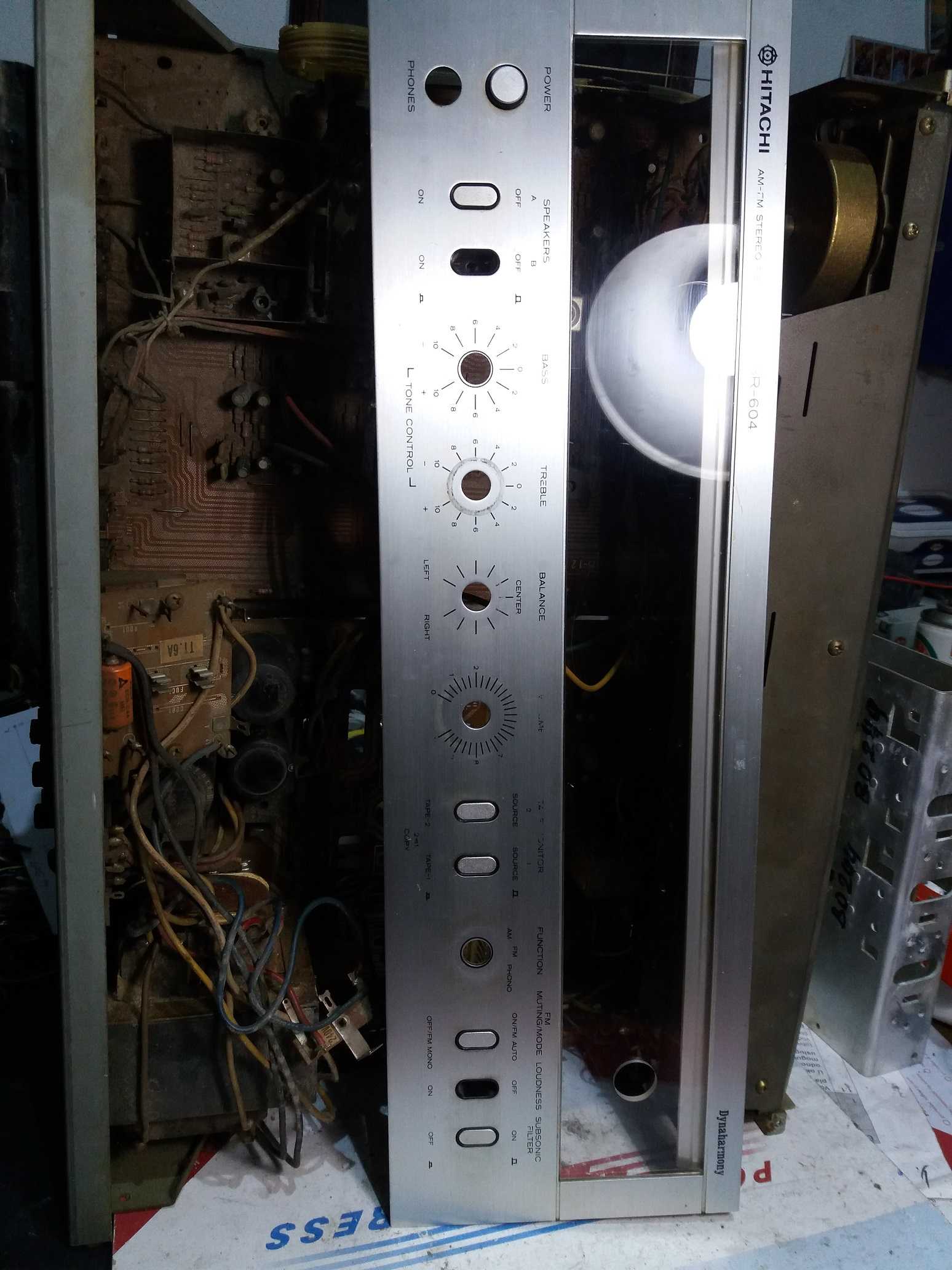

Rekao bih da si napravio cevni JCM800 preamp koji tera neko tranzistorsko pojacalo snage ?
