Da ne bi prefarbavao mozes to elegantno da ispravis nalepnicom na vodolepivom dekal papiru. Crna laser stampa, beli dekal papir. Bele ivice prodjes Sharpijem.

Hvala! To bi vec bila gradnja novog Quada.

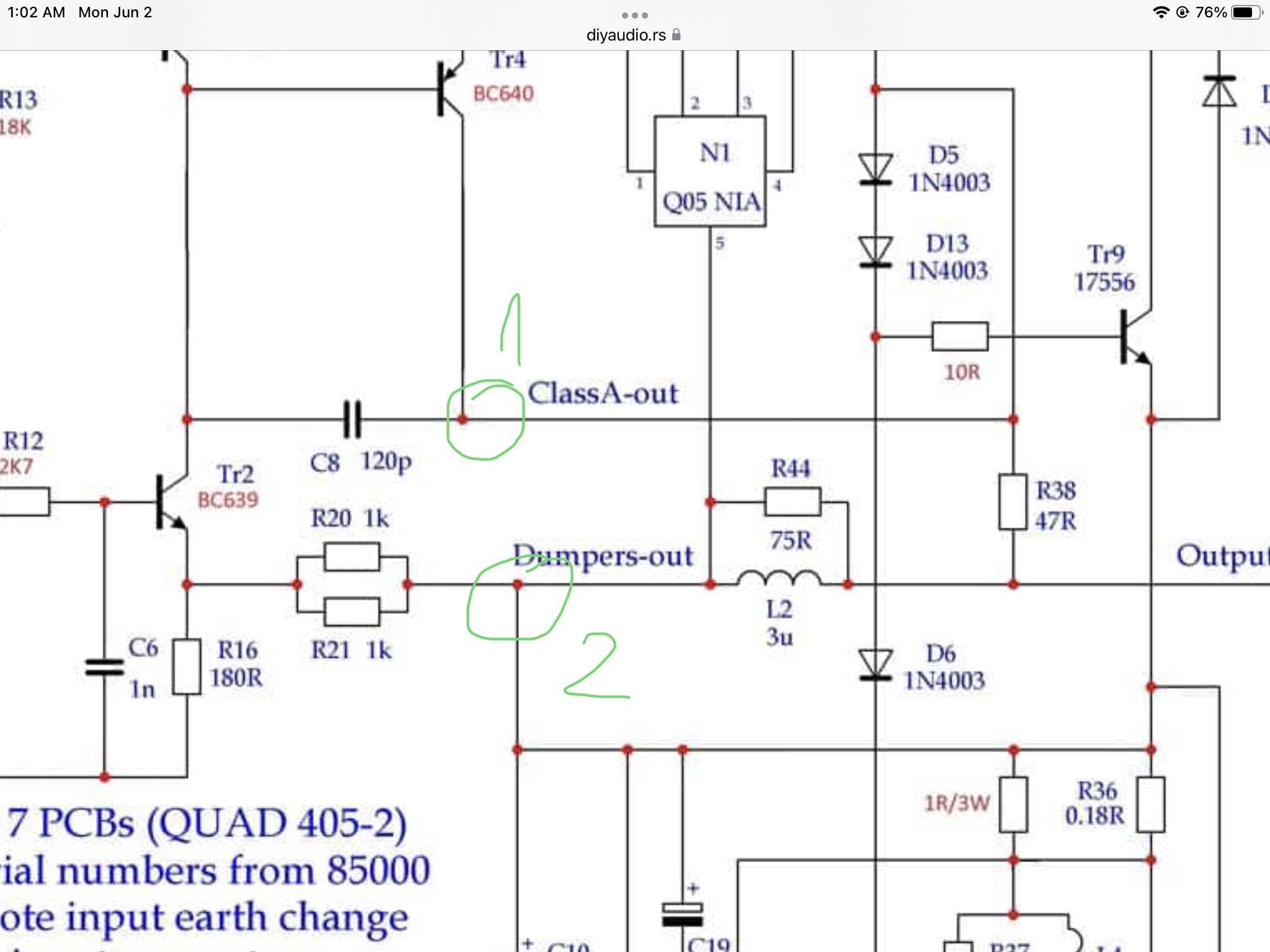

Ostao je da me kopka jedan detalj. Moze li se Maxwell-Wien most dovesti jako blizu balansu postavljanjem trimera vezanog kao potenciometar na poziciju R38 i onda njegovim finim podesavanjem AC napon izmedju tacaka zeleno 1 i 2 dovesti na nulu (uz doveden neki signal na ulaz i vezano opterecenje na izlaze i mereno multimetrom)? Pretpostavljam da bi se moglo pratiti i na osciloskopu ali ne znam kakvo pokazivanje da ocekujem.

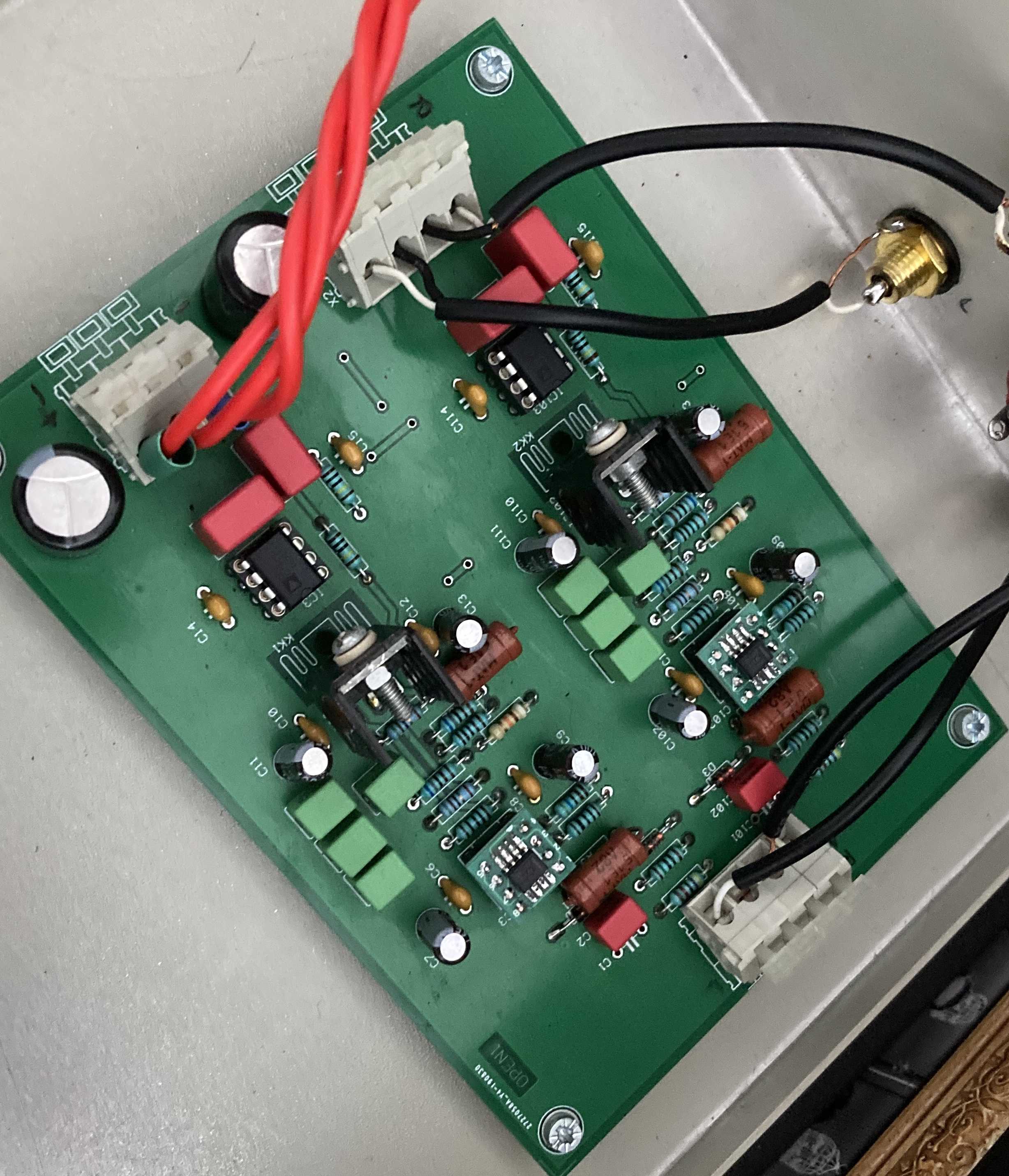

Ja uradio i zavrsio. Sad slusam. Moj je 405-2 (12565 iss.7 PCBs) pa je bilo lako ispratiti dokumentaciju i seme. Nece da uploaduje slike.

Sorry sto vaskrsavam staru (ali dragu i aktuelnu) temu. @Zen Modna slikama se vidi da je na poziciji R44 postavljeno dva paralelna otpornika (po jedan sa obe strane PCB). Ne vidim jasno boje pa nisam siguran koje su vrednosti otpornici. Po semi je R44 otpornik 75R. O cemu se zapravo radi? Slusao sam desetak dana svoj novonabavljeni Quad i onda mi djavo nije dao mira, iscitao tekstove Snooka i Ludwiga, izucio Zenove modifikacije Quada i uzeo i modifikovao plocice. Uradio sve prema Zenovoj semi i dodatno premestio C8 na emiter Tr2. Sad ide dorada napajanja, povezivanje i proba.

Dodjoh do finog primerka P.J.Walkerovog uratka! Neki dobri ljudi u Novom Sadu su mu prilagodili ulaze i izlaze za upotrebu u studiju pa sad cackam oko toga ne bih li ga sto pre cuo kod mene.

Urezivao sa M3, prilicno duboke slepe navoje (oko 3cm) u ploci debljine 10mm. Hladio sa WD40. Uradio bez problema.

Radnja se zove M2.

Saljem ti link u poruci, da ne reklamiram. Termin za pretragu na ebay je: "Speaker Protection Board Audio Amplifier Boot Delay DC Protect Component". Meni je poslao sa free shippingom a sad je postavio cenu 0,99$ za shipping.

Kupljeno na Ebayu, stiglo iz Kine.

Kitovi za sklopove za delay i DC zastitu. Originalna verzija i sklop sa Omron relejima i 105 C kondenzatorima. Rade pravilno, delay oko 3 sekunde, zastita radi nakon 3-5s DC napona na ulazu. Probao sam sa 1V sa baterije i sa pipalicama multimetra u test modu, slicno je vreme reagovanja. Traze napon napajanja veci od publikovanih 12V AC da bi regulacija davala 12V (normalno). Ima ground plane koji treba spojiti na star ground ako se ne vodi ground signala kroz sklop.

Nabavih dva komada 6N1P EV. I onda citam i shvatam da vec imam skoro sve delove za hibrid. Trebace mi pomoc u metodologiji proracuna pa bih da modifikujem Nishiki amp. 6N1P EV trazi nesto nizi napon od ECC82 i slicnih lampi pa treba izracunati napone i uraditi proracune za CLC filter i trafo. Nabavicu prigusnicu 8H iz Finih namotaja. Dobro bi mi dosle neke smernice za proracun.

Da odgovorim sam sebi, mozda jos nekog bude zanimalo, mada ne verujem da ovde ima mnogo ljudi koji znaju manje od mene. Prikazana su dva primara koji razlicitim vezivanjem omogucavaju rad na mrezi od 230/115V.

Sve mi se cini da bi ove verzije kvazikomplementarnog pojacala sa BJT, uz primenu 2N3055 (3773 i sl.) i nesto nizih +/- napona mogle dovesti do jednog "Ei HSR Tribute" hibrida...

Pentoda(trioda) -Quasi u AB klasi ili Pentoda(trioda)-STK hibrid 🤪
