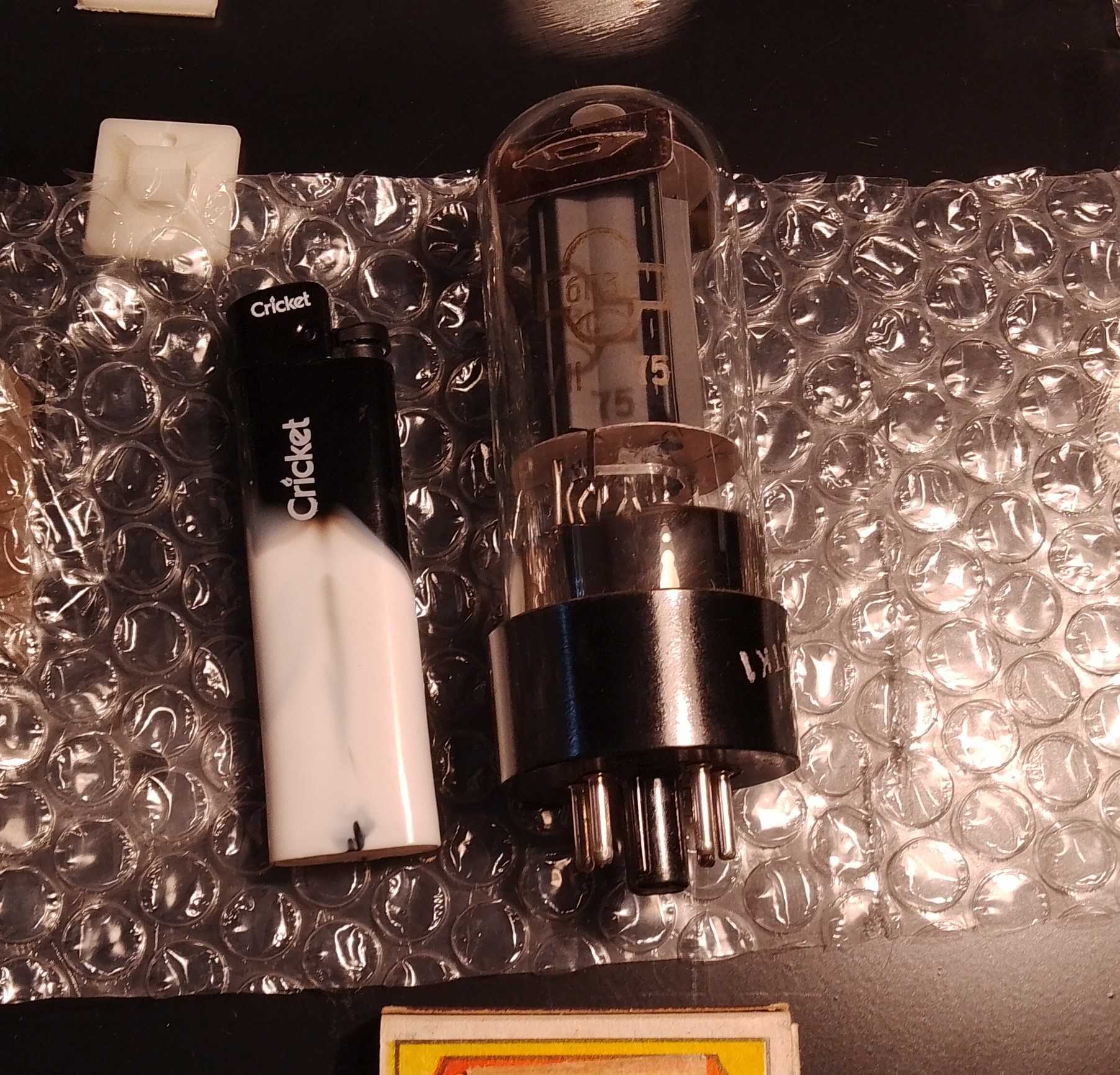

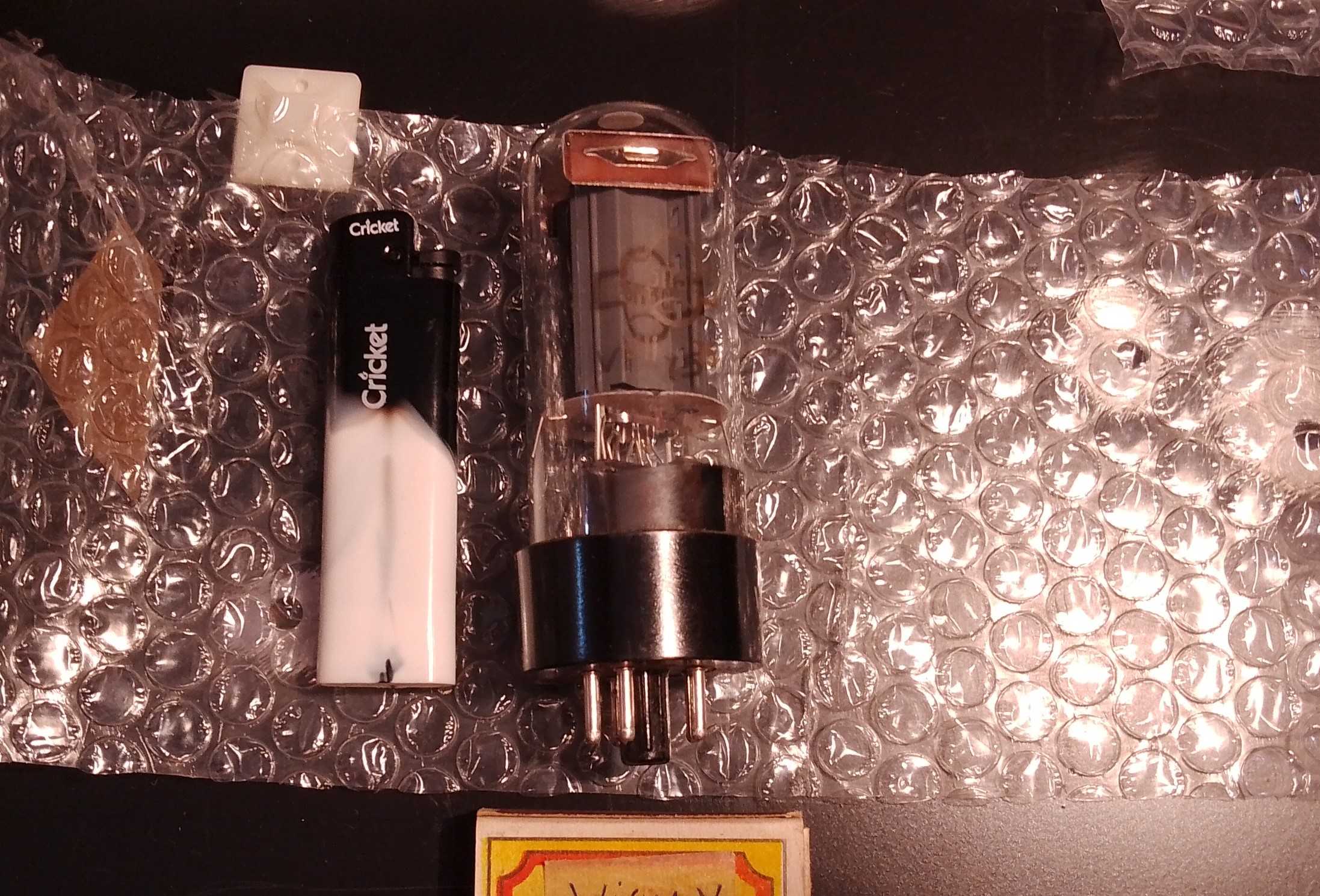

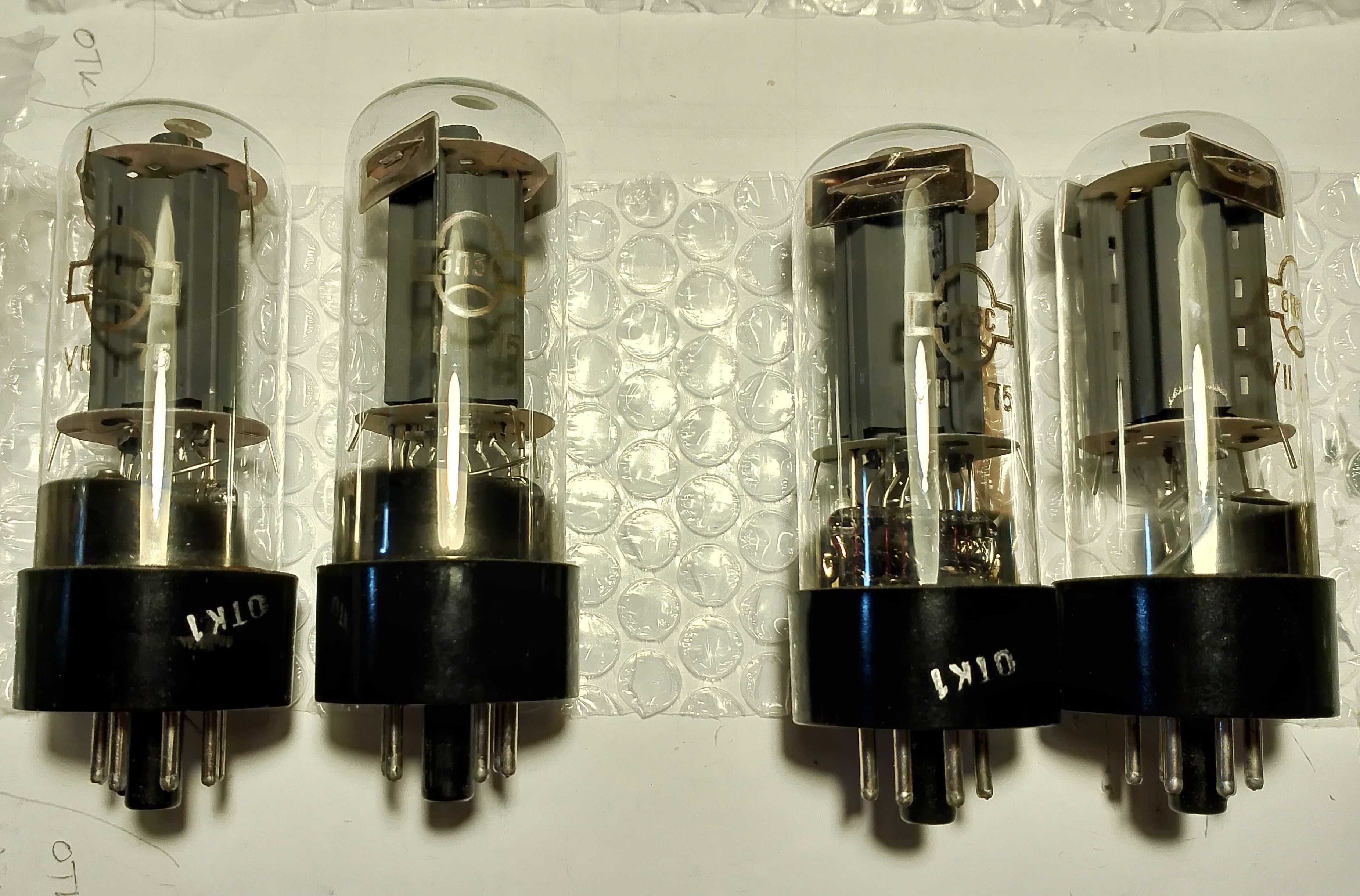

6Z8 / 6SJ7 ima Pin 1 - Shell & Shield metal balon, Pin 1 - Shield za stakleni balon.
Kasniji datasheet-evi za ovakve pentode uvek preporucuju da se taj Pin 1 - Shield veze na masu ( signal gnd ) radi low noise operacije ali to nije potrebno ili nuzno. Video sam mnogo radova sa 5879 i EF86 koji rade ok i kao kod mene taj Pin 1 nije nigde vezan. Kolega sa americkog foruma je vezao na signal ground npr., kao sto je prikazano na shemi.
Ono sto je bitno da ne uradis jeste vezivanje tog Pin 1 - Shield-a na shasiju ( probao Amer, probao i ja i ne treba tako ).
Ono sto nikako ne teba da radis jeste vezivanje Pin 1 - Shield na Katodu - ovo pominjem jer su kapaciteti u americkim dokumentima dati kao mereni tako sto je Pin 1 vezan na katodu - ovo nemoj da radis nikako.
Grejanje mozes pojednostaviti u odnosu na shemu, jedan LT1085 bi mogao grejati sve 4 cevi, to je ukupno 6,3V-dc / 1,2A za chip koji moze raditi do 3A maximum - samo da bi imao odgovarajuci pad napona ulaz-izlaz na LT1085 u ovom slucaju bolje je da trafo sekundar bude bar 9 V-AC / 3-3,5A. Ako bi to bilo radjeno sa jednim chip-om kapacitet elco duplirati, onaj pre LT1085.
Ako radis kao autor onda su oba LT1085 lako opterecena pa mozes da prodjes sa trafo sekundarima od 8 V-AC / 2A.
Ono sto mislim treba dodati na shemi grejanja je 1K shunt otpor odmah na ulaznim kondovima, radi praznjenja ( bar je tako P. Millett uradio ).
Trafo izvode za ispravljacicu i sekundare za anodu iste treba namotati prema datasheet-u za koriscenu cev - vidim da je tip koristio Thermionic Lab trafoe pa oni valjda znaju sta rade ali treba im dati sto vise podataka u vezi topologije napajanja i napona da bi trafo izradili kako treba.
Sto se tice RIAA EQ tu mozes da samo pouzdas da je autor znao sta je radio, dok ne napravis neecs moci da izmeris ( provera u nekom software tipa LPSpice je dobra samo koliko su modeli dobri ).
Kondovi 54,7n & 18,3n - nisu standardne vrednosti - moraces da kombinujes vise komada da dobijes vrednosti koje ti trebaju, paralelno - ako ti treba mogu da preporucim ruske K71-7 Polystyren-e, na ebay-u su jeftini i dolaze u tolerancijama od 0,5-1-2,5%, kao 250 Vdc delovi. Alternativa bi mogla biti Wima FKP2 do 400Vdc ili sta vec ima kod npr. Mouser-a od 250 Vdc pa navise, imaju 1-2,5-5% tolerancije.
Sto se tice gradnje meni je prvi put uspelo da aparat konacno proradi bez shuma i bruma - ja nisam bas pravilno uradio jer koristio sam Ground Bus za Phono deo a drugacije spajanje za PSU - ako koristis Ground Bus metodu mislim da ti ne teba solid core zica od 2,5mm2 kao sto sam ja radio, trebala bi biti dovoljna 1mm2, lakse se lemi.
Izrada Anodnog induktora LA za 6Z9P-E je verovatno kriticna pa treba videti ko je to uradio autoru ili ako radi neko drugi mislim da se trebaju ispostovati dati podaci koliko god je moguce i da treba pitati autora za jos ako ce taj induktor da ti mota neko drugi.
Izvini za dugacak post, ovo pisem samo na osnovu prog gledanja.
Gain je 56 dB sto je mnogo ali verovatno ok posto koristis Ortofon SPU & Step Up trafo.
