AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)


NIXIE

Preporučeni Komentari

pre 3 časa, NIXIE reče

Kako ide kilavo ova nabavka delova, odvadiću verovatno Pavouk AD1865 i napraviti MIro AD1865. Treba mi još jedan trafo 2x12V i nešto sitnih delova, a imam dovoljno onih PRC regulatora LT1963/LT3015. Upravo sam u procesu nabavke odgovarajuće plastične kutije. :D



E sad te hvatam na delu - posto vadis Pavouk

:D

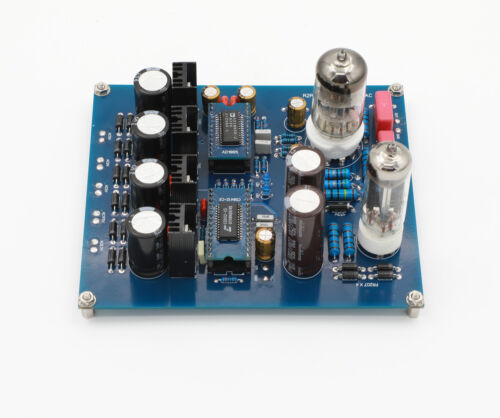

Poceo sam da lemim podnozja na Pavouk pcb i primetio da postoje rupe za 4 moguce jumper veze.

Ne znam da li se te jumper veze koriste, navescu koje su :

1 - Shift registri IC7-IC8 ?

2 - Shift registar IC5 do AD1865 , izmedju pinova 13+14 ( DGND + LL ) ?

3 - Jumper veza od C8 do AD1865 , pin 12 ( CLK-A ) ?

4 - Grec B2 moguca jumper veze pored C2 ( cini mi se da sa druge strane postoji isto, od Grec-a 1 / B1 pored velikog konda ) ?

Izmenjeno od krca44
Link to comment
Podeli na ovim sajtovima

Via se podrazumeva kad imas sa layera na layer

ako se radi o Pavouk pcb, treba citati - covek jeste radio u Eagle, dakle VIA su generisane kako treba

ja se i ne secam koje sam vam gerbere sredjivao, ali se svodi na to da sam zip sa gerberima ootvorio, a Miki vratio zip sa fajlovima koji su potrebni, bez viskova

nikakav edit nisam vrsio

Link to comment
Podeli na ovim sajtovima

koliko sam ja (ne)upucen, 8416 je nesto bolji od DIR, al ne mogu ni da se setim zasto sam to zakljucio

elem, ja i digitalija

msm da imam 8416, a i ako nemam - razdeli to nekom zeljnijem

kad mi bude trebalo , ce nabavim (ako nemam)

:cheers: i falavilepo

ene sam malo crtkao, preliminarija

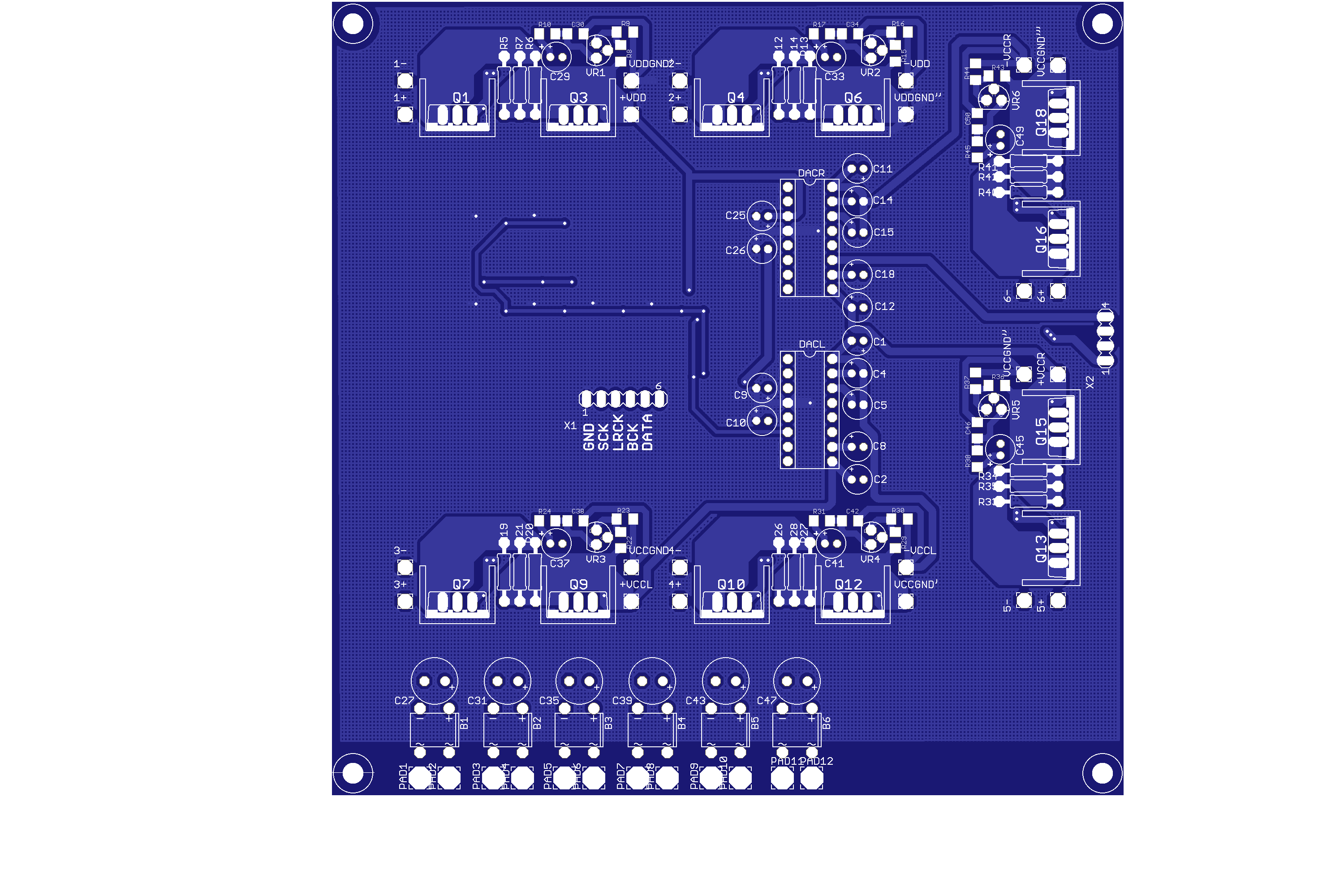

pcm1702P_dac BIG top render.png

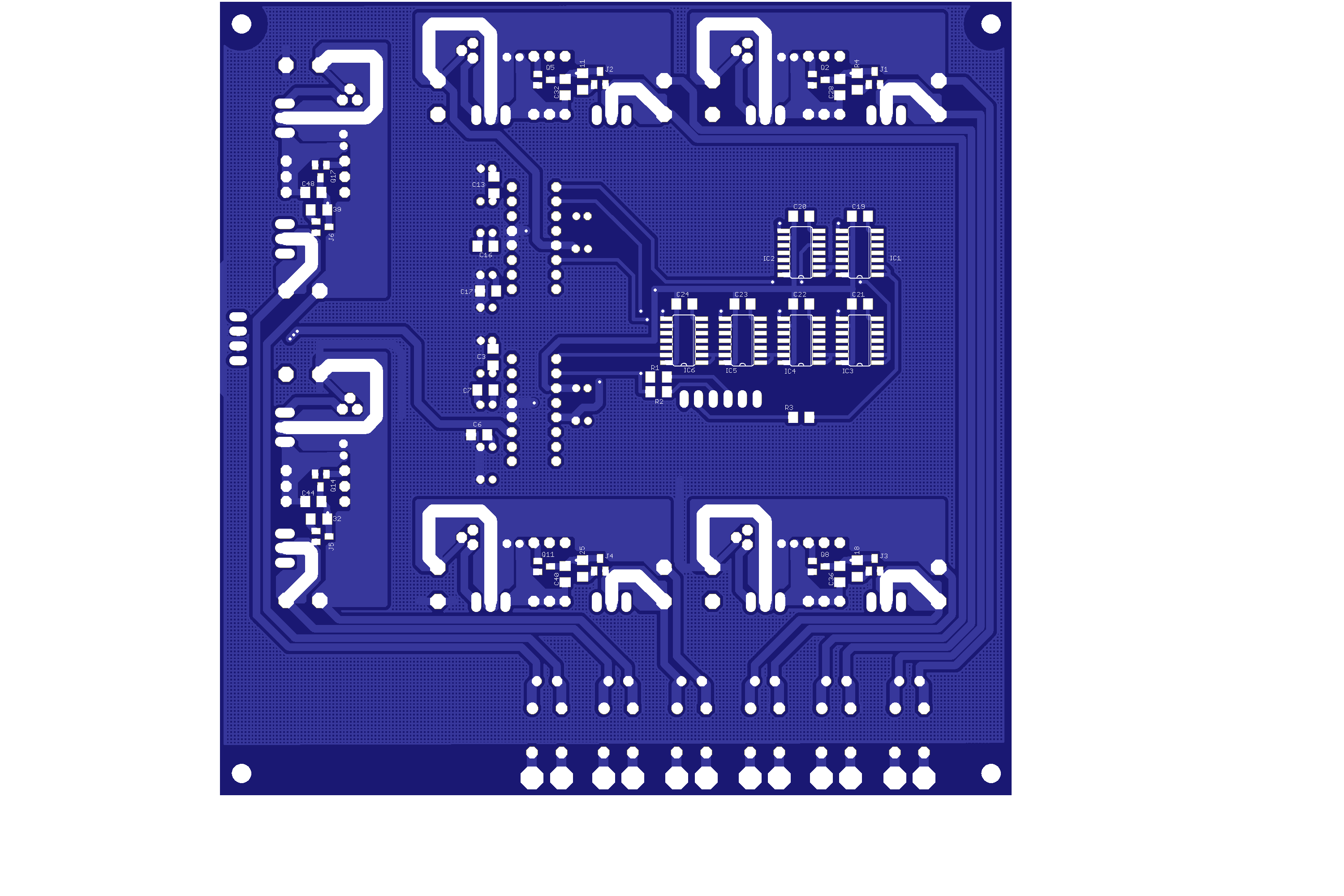

pcm1702P_dac BIG bottom render.png

Link to comment
Podeli na ovim sajtovima

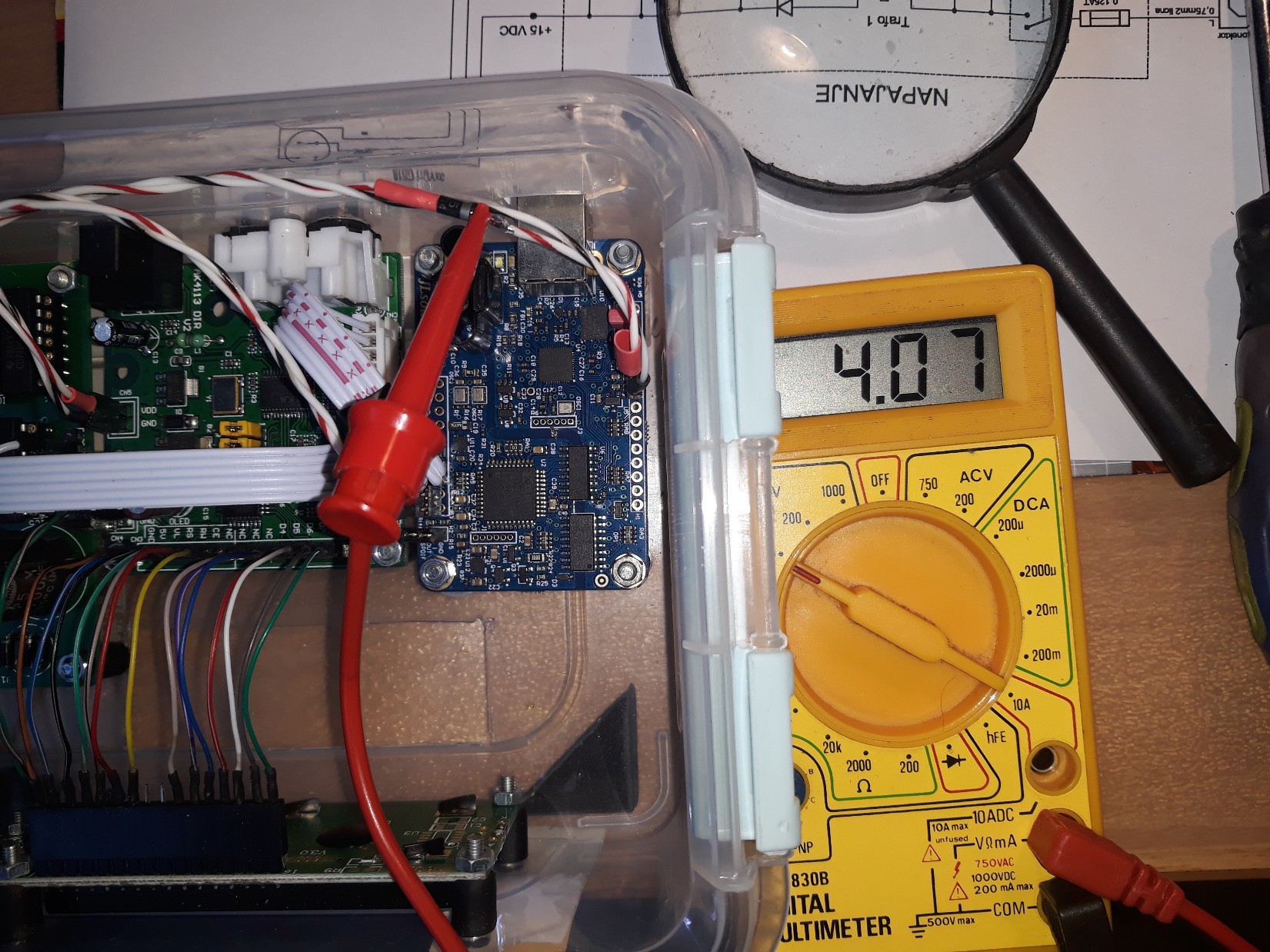

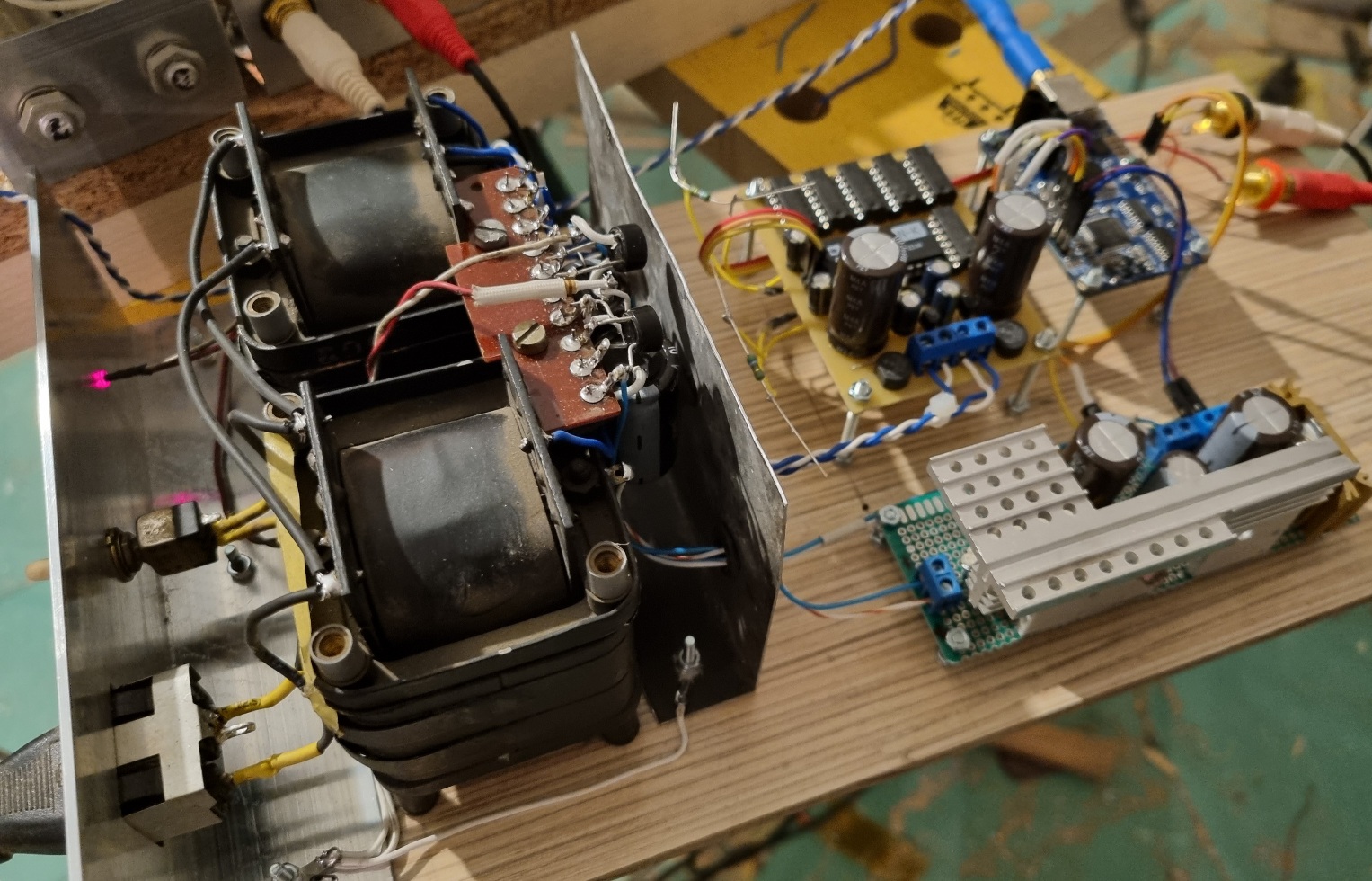

Dodao jednu diodu od 1A (BA159 bila pri ruci) u plus napajanje XMOS čipa da smanjim malo grejanje regulatora napona 3.3V na JLS kartici. Umesto +4.99V sad je +4.07V. Nadam se da i dalje radi sve.:D

Prema uputstvu taj se deo napaja sa 3.9V do 5.2V (struja max. 400mA).

To ne važi za izlazni deo gde je predviđeno samo +5V. Mislio sam da taj deo ima sopstveni regulator, ali ne vidim ništa slično tome na JLS pločici. Možda i ima regulatore napona ali neke baš sitne.


Link to comment
Podeli na ovim sajtovima

pre 1 sat, NIXIE reče

Ne primećujem nikakvu razliku ui zvuku. Može da se stavi umesto diode otpornik recimo 2,2oma 1W.

Serijski na izlaz tvog reg-a za ulaz JLS ?

Link to comment
Podeli na ovim sajtovima
