AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Brijac]

Sljaka identicno ili ima uticaj na performanse?

[NIXIE]

Neam pojma, grejaće se manje. Na JLS opet ima taj regulator za 3,3V.

[NIXIE]

Jedino da probam kući na ovom AD1865 dal ima neka razlike u zvuku. Sumnjam da ima pravo da ti kažem.

[krca44]

pre 4 časa, NIXIE reče

XMOS deo JLS može se napajati sa naponom manjim od 5V. Tako će se mnogo manje grejati regulator sa hladnjakom na JLS,,koji je leti baš onako vruć. Stavite redno običnu diodu 1A ili bolje 3A i smanjićete napon na 4,3-4,4V i time smanjiti disipaciju regulatoru barem 30%.

Nixie da li pricas o svom regulatoru za JLS ili Miro-vom ?

--------

Molim Vas, svi ostali graditelji / ucesnici !

Ima vise verzija DAC-a i regulatora pa ne bilo Vam tesko - dopisite o kojoj verziji pricate.



[NIXIE]

O bilo kom. Pošto na JLS postoji regulator kome je dovoljno 4V za rad, smanjenjem napona smanjuje se grejanje tog regulatora. Kad imaš fiksni regulator 5V može se dodati dioda ili čak otpornik. Sa podesivim regulatorom je naravno jasno, podesi se 4V.

[Brijac]

Svi u ovoj temi su zasnovani na mirovim psu koliko vidim. Mogu i otpornikom da se naponi menjaju.

[NIXIE]

To samo za XMOS deo, onaj drugi deo se ne greje puno, i on ima regulator 3,3V ali je struja 4x manja.

[NIXIE]

Upravo sada, Brijac reče

Svi u ovoj temi su zasnovani na mirovim psu koliko vidim. Mogu i otpornikom da se naponi menjaju.

Ja sam pravio sa LM1117 - 5.0 za JLS. Na Miro PSU2 nema mesta za dovoljno veliki hladnjak. Mora se napraviti odvojeno sa regulatorom po želji. Ili probati na Miro PSU da se sa CRC smanji napon ispred regulatora na 1V iznad izaznog napona. Onda je disipacija samo 0.4W za 400mA.

[Brijac]

Mea culpa onda. Verujem da moze da se dimenzionise hladnjak i za psu2, ne da se ide na kupovne varijante.

[NIXIE]

Sve je to kako se ko snađe. Ima raznih varijanti. Ja ću napraviti taj regulator na raster board sa LT1963 i malo većim hladnjakom. Recimo 4.2V 400mA. Sve ostalo ide na PSU2 sa onim malim hladnjacima iz Kelco, na dve PCB. Jedna sa +-12 i +-5 za analogni deo i druga sa +-5V i +5V za digitaliju.

Izmenjeno Septembar 23, 2022 od NIXIE

[krca44]

pre 5 časa, NIXIE reče

Ja sam pravio sa LM1117 - 5.0 za JLS. Na Miro PSU2 nema mesta za dovoljno veliki hladnjak. Mora se napraviti odvojeno sa regulatorom po želji. Ili probati na Miro PSU da se sa CRC smanji napon ispred regulatora na 1V iznad izaznog napona. Onda je disipacija samo 0.4W za 400mA.

Pravim Nixie-jev reg za JLS sa malim razlikama u koriscenim delovima, tipa elektroliti.

DAC pcb je Pavouk, sirotinjska varijanta u pocetku ili mozda odmah sa cevnim izlazom.

Kapiram da vecina pravi Miro-vu pcb za 1865 ili PCM63, sa njegovim napajanjima - najcesce odmah znam o cemu se prica i o kojoj verziji se u datom trenu pise - al' nekad moram da pitam.

Izmenjeno Septembar 23, 2022 od krca44

[Zen Mod]

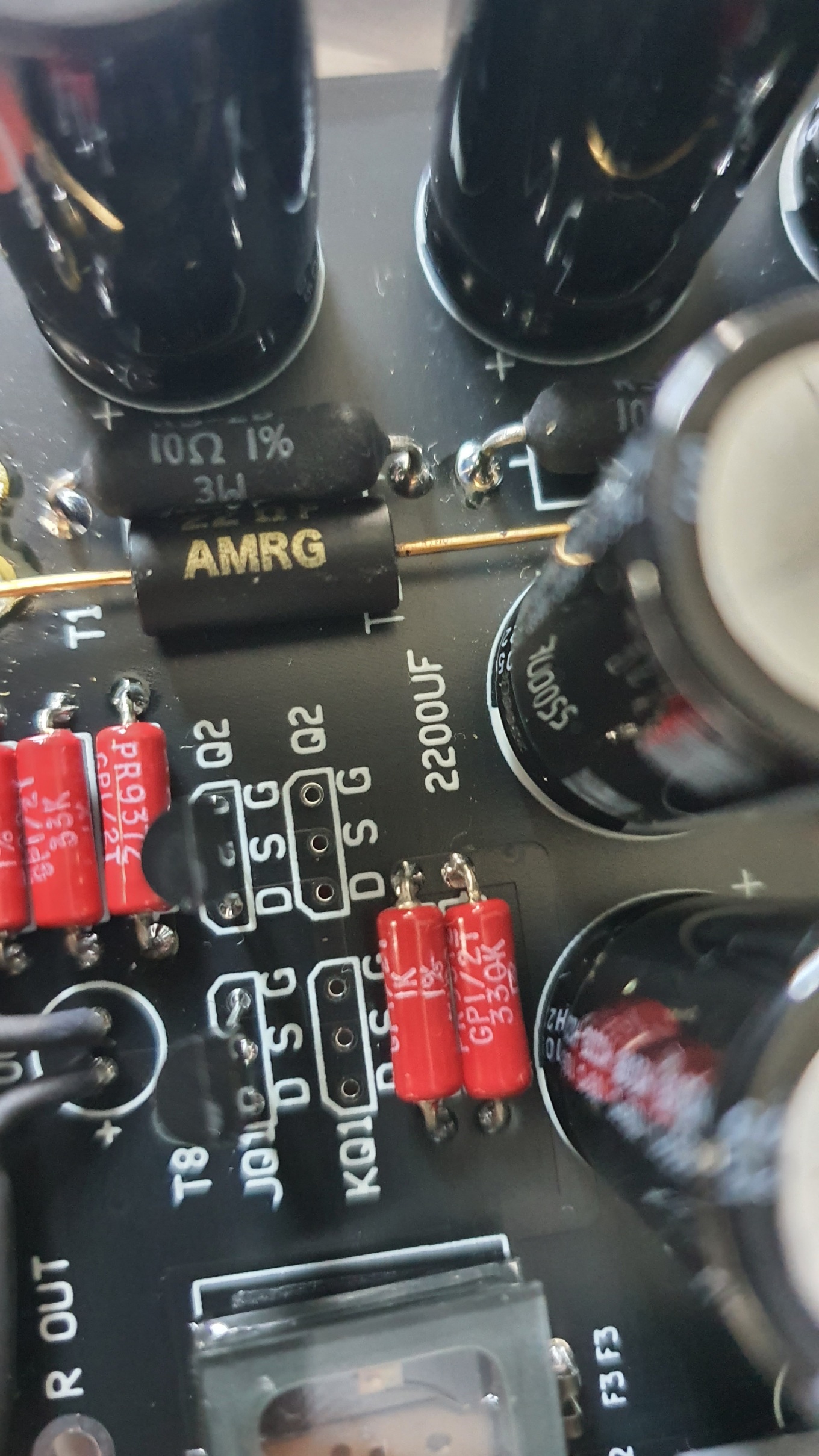

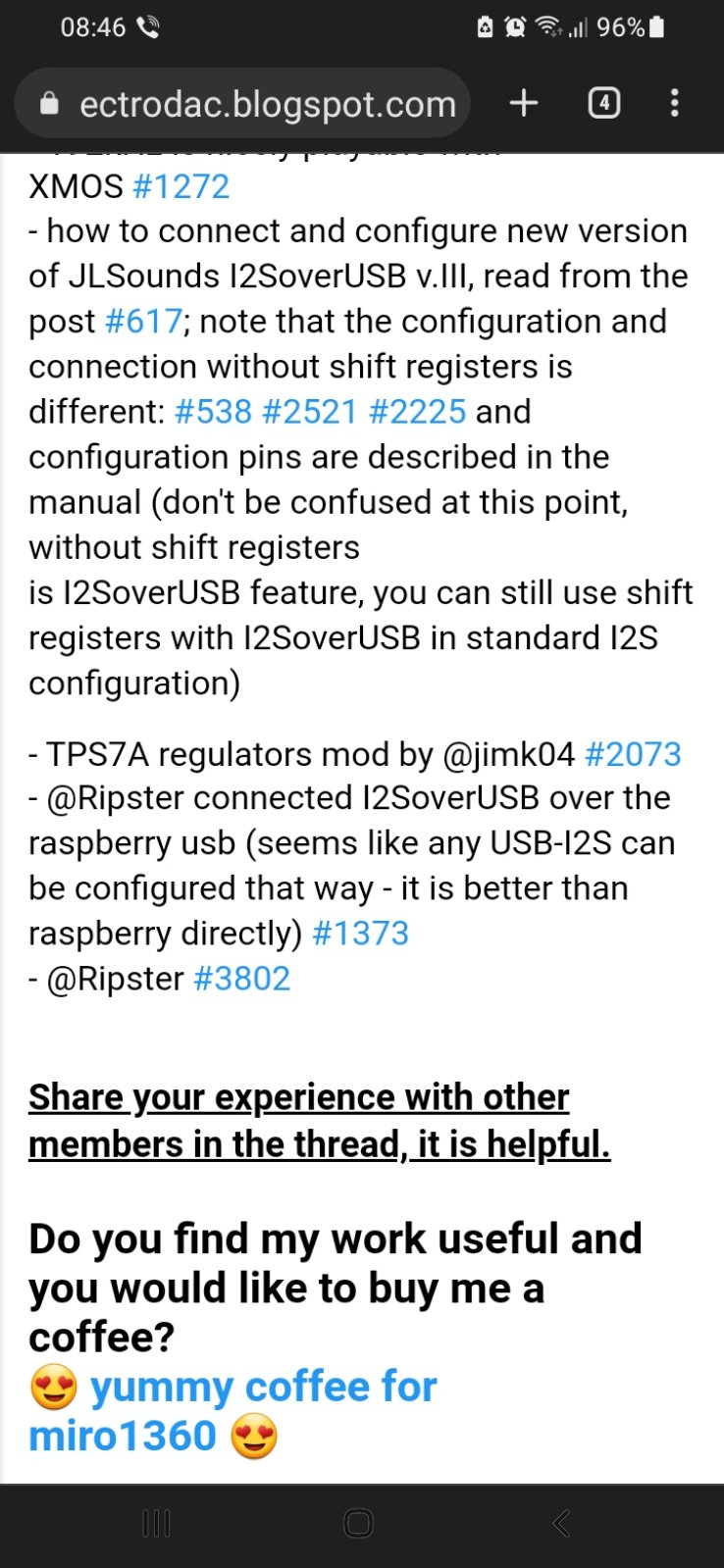

ima li neko da je dosao do saznanja - verovatno nisam prvi koji se zapitao - JLS XMOS moze direktno da 'rani neke od chipova, bez potrebe za shifterima ( odradjeno u samom JLS XMOS)?

bar tako ja tumacim navod sa njegovog sajta:

".....  Directly supports PCM1704, PCM63, PCM61, PCM58, PCM56, AD1862,
            AD1865, AD1861, AD1860, AD1851, TDA1541 in simultaneous mode
            and other compatible with listed DACs ......"



cak nadjoh i postove clana Pistolero na BigD, on napisa da je tako naranio PCM1702

msm, to je chip na chipovima, trci oko PCM63 Y u krugovima

[Zen Mod]

nadjoh

http://jlsounds.com/uploads/I2SoverUSB v.III.pdf

sredina 8-me strane, ispada da ne trebaju shifteri uopste za PCM1702

a vala ni za PCM63

[Brijac]

Rece miro negde u tom threadu. Dal je cekao nekoga da odradi tako, ili je neko uradio ne secam se. Mislim da je mika rekao nesto u reonu da su previse spori na jlsoundsu.

[Mikorist]

Molio me @skrstic preko bibera da stavim ovo ovde

https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-27#post-6288946



https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-127#post-6828113



https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-112#post-6692625



[Mikorist]

Pre sat vremena, Brijac reče

Mislim da je mika rekao nesto u reonu da su previse spori na jlsoundsu.

Brži jesu šifteri ali čujno nema nikakve razlike. Niko živ ne čuje razliku između 3 i 20 nanosekundi.

Miro kaže da je svejedno. Ja mislim da je bolje sa šifterima jer i oni imaju odvojeno napajanje.

[Brijac]

Nisu skupi tako da nije oglavu da se stave u svakom slucaju Jedino u slucaju da nisu lako nabavljivi.



[Mikorist]

I ne zaboravite da apdejtujete JLS odavde - ko je kupio pre  August 2022

http://jlsounds.com/updates.html

Čini mi se da još bolje peva sa novim firmware

[Mikorist]

pre 2 minuta, Brijac reče

Nisu skupi tako da nije oglavu da se stave u svakom slucaju Jedino u slucaju da nisu lako nabavljivi.



Nisu skupi i lako se nabave preko mouser. Jedino je lemljenje smd komplikovano.

Meni je bila zamisao da svaki segment ima odvojeno napajanje i galvansko odvajanje.

Xmos --- Xilinx ---- Sifteri + digitalni deo DAC ---- analogni deo DAC --- analogni izlaz.

sve ukupno 5 napajanja i dva trafoa. možda je overkil i preterivanje ali to sam ja

[Mikorist]

pre 7 časa, Zen Mod reče

ima li neko da je dosao do saznanja - verovatno nisam prvi koji se zapitao - JLS XMOS moze direktno da 'rani neke od chipova, bez potrebe za shifterima ( odradjeno u samom JLS XMOS)?

Da nisi i ti poludeo da praviš ovo ili mi se priviđa ?

[Brijac]

Idemo 💪🏻



[NIXIE]

pre 4 časa, Mikorist reče

Nisu skupi i lako se nabave preko mouser. Jedino je lemljenje smd komplikovano.

Meni su obavezni shift registri. Nisu skupi, već sam ih poručio i hoću da imam I2S vezu zbog SPDIF i TOSLINK ulaza. Ako tako bolje zvuči (sumjam u to) još i bolje.

SMD lemljenje komponenti ove veličine nije mnogo komlikovano sa lemilicom, puno fluksa i malo pažnje. One sitnije bi ipak teško zalemio. Morao bi prvo malo da vežbam.
