NIXIE Napisano Oktobar 24, 2022 Autor Share #3015 Napisano Oktobar 24, 2022 Ma sve jedno je, da sam znao uzeo bih sve fiksne. Nema tu razlike nikakve bitne, par mV gore dole. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Oktobar 24, 2022 Share #3016 Napisano Oktobar 24, 2022 A sad da porucujem opet sa mousera, skuplja mi dara nego mera. Oni se cine legit. Sledeci svakako sa psu1 i diskretnim regulatorima, bes ldo i dostupnost istih, da zavisim od toga dal je neka kompanija povukla sve il nije. Hteo i cen iv da pravim od sled meseca, ali delovi manje nabavljivi nego unobtanium, sad se trazi osoba koja ce 500+ komada zamenskih jfeta da preceslja. Ili sam da uzmem 100 komada i da se nadam da cu uspeti quad da spojim. Komfor mi kaze, bocni opamp i uzivaj. Link to comment Podeli na ovim sajtovima More sharing options...

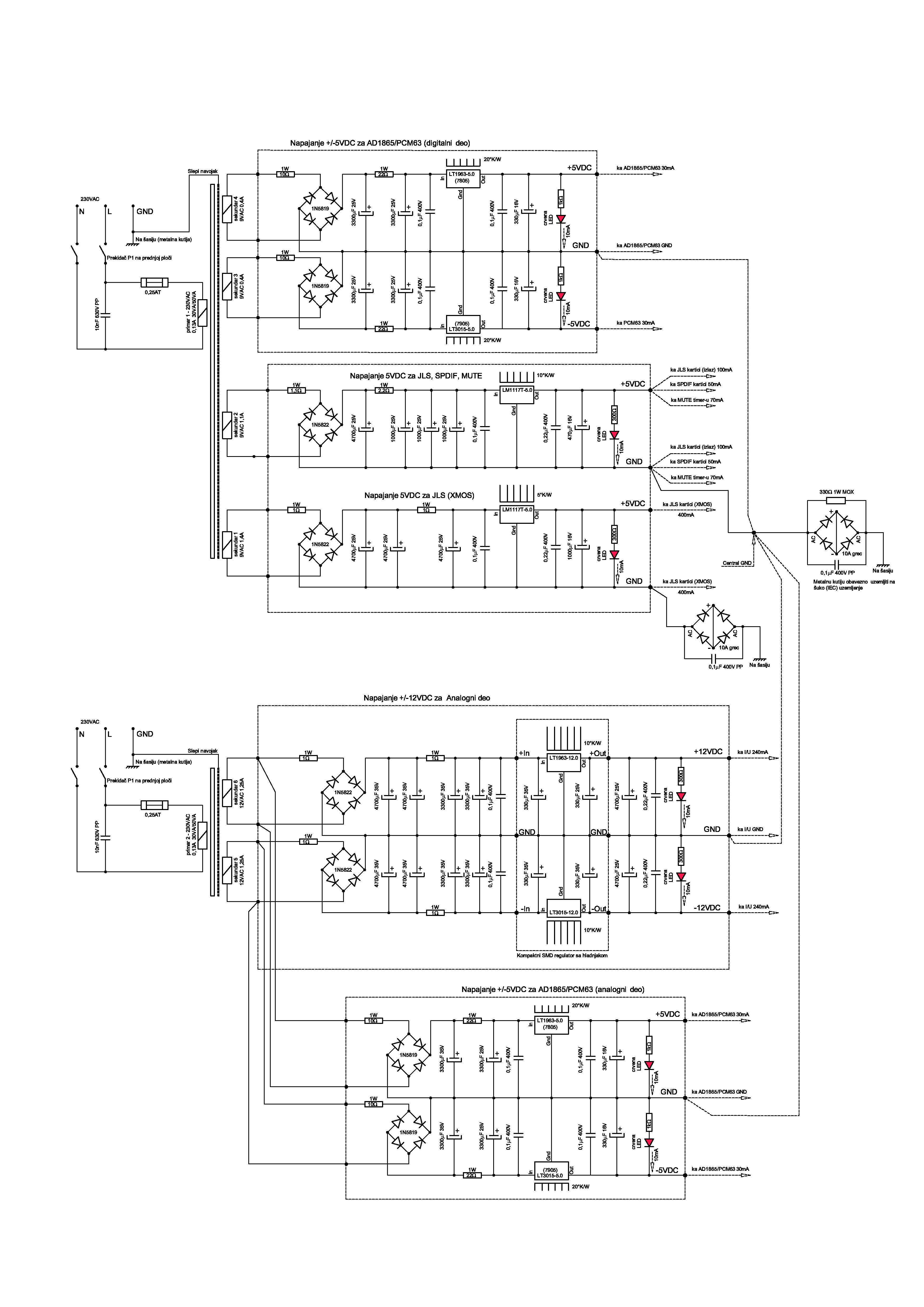

NIXIE Napisano Oktobar 24, 2022 Autor Share #3017 Napisano Oktobar 24, 2022 A posla ima samo tako. Evo je recimo preliminarna šema napajanja za prvi dak. Sa mogućnošću da se proba AD1865 i PCM63 pre nego se pređe na konačnu verijantu. I da I/U stepen bude odvojen sa IRF510 source follower malo naprženim, a takođe da bude moguća i Miro varijanta sa OPA uz dakove. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 24, 2022 Autor Share #3018 Napisano Oktobar 24, 2022 Od ovoga imam realizovan samo deo za JLS i taj trafo, za ostalo nemam sve delove, elektrolite uglavnom. Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Oktobar 24, 2022 Share #3019 Napisano Oktobar 24, 2022 (izmenjeno) Malo je previse elektrolita, do nivoa preterivanja koje vodi u greske, trafo ce da radi nekoliko ms u kratkom spoju, zatim se nije pazljivo pregledala i korigovala sema, led vuku 10mA bez obzira na anodni otpornik(pa i napon), nadalje, principijelno je bolje staviti manji kond kao prvi u crc filteru(dva su razloga, prvi je strujni udar praznog konda, drugi je tzv prvi krug prva petlja suma kog treba odvojiti od regulatora) a veci da neposredno napaja regulator kao rezervoar...itd Drugi nivo diskusije bi bio krugovi petlje suma, shot noise i sl, sledeci nivo razmisljanja je opseg regulacije jednoamperskog regulatora pri potrosnji par desetina mA, optimalan dizajn je kada je "ground current" otprilike par % od "load" struje, a pri par desetina mA opterecenja jednoamperskog regulatora, prakticno su iste ground i load struje. Moze da se desi da komponenta udje u probleme sto moze da se odrazi nadalje... Izmenjeno Oktobar 24, 2022 od vladd Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 24, 2022 Autor Share #3020 Napisano Oktobar 24, 2022 (izmenjeno) To sam samo nabacao na brzinu. Tek treba da se poigram sa PSUD2. Malu potrošnju ne mogu da rešim, tako je kako je. 10mA na LED kao inicijalna potrošnja, a posle koliko troše sprave toliko ide. Strujni udar smanjujem otpornikom između sekundara i greca, a tu je i otpor samog sekundara. To se vidi lepo u simulatoru. Gledam da ne pređe mnogo nominalnu struju dioda u grecu. Prvi elektrolit do greca mnogo trpi ripple current i uvek težim da to podelim na dva dela. Iza CR stavljam opet puno C da ima za promenljivo opterećenje. Tu su male struje a brzi regulatori. GND izvodim kao central GND. Ono Mikino je slično urađeno i nema primedbi. Dapače. Izmenjeno Oktobar 24, 2022 od NIXIE Link to comment Podeli na ovim sajtovima More sharing options...
krca44 Napisano Oktobar 24, 2022 Share #3021 Napisano Oktobar 24, 2022 Negde sam procitao da se bleeder otpornik vece vrednosti i W, podesen da vuce oko 20℅ Load Ia ( ili mozda od Total Ia ) moze koristiti kao vrlo grubi regulator. Samo to je za sklopove koji trose vise od 100mA verovatno manje prakticno, morao bi biti jak otpornik, pod uslovom da je sve gore navedeno uopste tacno. Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Oktobar 24, 2022 Share #3022 Napisano Oktobar 24, 2022 (izmenjeno) Blider se koristi kada potrosnja spadne ispod minimalne, da bi regulator sigurno ostao u stabilnom opsegu. 1 hour ago, NIXIE said: 10mA na LED kao inicijalna potrošnja ali 300 oma na 12V i 1k na 5V za LED treba pazljivije nabacivati, sa koncentracijom Izmenjeno Oktobar 24, 2022 od vladd Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 24, 2022 Autor Share #3023 Napisano Oktobar 24, 2022 Ma to ću da ispravim, bilo je copy paste. Tek sam krenuo. 1k za 12V a 300oma za 5V, računam 2V za LED i da bude svuda 10mA. I da lepo sija. A može 1k2 i recimo 470oma bez LED. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Oktobar 24, 2022 Share #3024 Napisano Oktobar 24, 2022 LT3015IT-12#PBF nema u stocku nigde. 5v ima dva komada samo u mouseru. Isti djavo 😁 Mora da se ceka pa mora. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 25, 2022 Autor Share #3025 Napisano Oktobar 25, 2022 Uzesmo znači u zadnjem momentu. Brijac je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
krca44 Napisano Oktobar 25, 2022 Share #3026 Napisano Oktobar 25, 2022 pre 12 časa, NIXIE reče Ma to ću da ispravim, bilo je copy paste. Tek sam krenuo. 1k za 12V a 300oma za 5V, računam 2V za LED i da bude svuda 10mA. I da lepo sija. A može 1k2 i recimo 470oma bez LED. Imas li neke ispravke za Pavouk regulator ? P.S. Pocinjem da ga radim ove nedelje pa znam definitivno. Trafo je narucen, ostalo je da nadjem neku kutiju i da pronadjem mailove o povezivanju GND sa pojedinih pcb na shasiju. Mislim da cu zavrsiti sve do kraja godine, to je realno sa ovim mojim usporenim tempom rada. Brijac je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 25, 2022 Autor Share #3027 Napisano Oktobar 25, 2022 Za Pavouk nema izmena osim što trafo može imati sekundare 8VAC. Kondenzatora Samwha WL ima u silkenu 4700uf 25V, a ima sličan low ESR Samwha koliko videh i u MG electronic (isto 4700/25), čak su malo jeftiniji. krca44 je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
krca44 Napisano Oktobar 25, 2022 Share #3028 Napisano Oktobar 25, 2022 Vec mi je muka da kupujem delove, a napravio sam listu za Mouser - uzas, kao da se ja ovim ozbiljno bavim. zerowaf, shonne, LightMatic and 1 član je reagovao/la na ovo 1 1 2 Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Oktobar 25, 2022 Share #3029 Napisano Oktobar 25, 2022 Pa tako to krene. Na kraju iz zezanja ispadne ozbiljno. Čak je i zarazno LightMatic, shonne, zerowaf and 1 član je reagovao/la na ovo 2 2 Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 25, 2022 Autor Share #3030 Napisano Oktobar 25, 2022 pre 21 minuta, krca44 reče Vec mi je muka da kupujem delove, a napravio sam listu za Mouser - uzas, kao da se ja ovim ozbiljno bavim. Za Pavouk ima sve ovde osim AD1865 i JLS, ali to si već nabavio. Znači Silken, Vremeplov i Kelco. Pavouk je na raspolaganju rekoh kad budeš hteo da ga čuješ. Možda ti se ne dopadne. Link to comment Podeli na ovim sajtovima More sharing options...
krca44 Napisano Oktobar 25, 2022 Share #3031 Napisano Oktobar 25, 2022 pre 45 minuta, NIXIE reče Za Pavouk ima sve ovde osim AD1865 i JLS, ali to si već nabavio. Znači Silken, Vremeplov i Kelco. Pavouk je na raspolaganju rekoh kad budeš hteo da ga čuješ. Možda ti se ne dopadne. Ma znam da ima ovde nego kad na spisak ubacim sve sto treba za Pavouk, phono + konektori razni, odstojnici itd - skoro svaka proda ima na spisku delove za 2-3,000 Din a ima ih 3 + ptt, ne racunajuci opet kupovinu kod Silkena jer su WL kondovi bolji of RD. Za Pavouk reg mi fali samo 2x 0,22uF mkp ali ne isplati mi se ici samo po njih, tako sam dosao do cifre od oko 2,800 dingi za Kelco. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 25, 2022 Autor Share #3032 Napisano Oktobar 25, 2022 Ako imaš 100nF PP ili tako nešto, stavi njih umesto 220nF, te sam imao pri ruci. krca44 je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Oktobar 25, 2022 Share #3033 Napisano Oktobar 25, 2022 Jedan trik....znači DAC kad sastavite - zakačiš slušalice pozadi na izlaz i da svira 2 meseca 0/24 - posle toga može da ide na preamp Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Oktobar 25, 2022 Share #3034 Napisano Oktobar 25, 2022 pre 19 časa, NIXIE reče Ono Mikino je slično urađeno i nema primedbi. Dapače. Brate to je napajanje za Xmos koje ima svoj LDO pride. Šta god da zakačiš tu mislim da se neće čuti značajna razlika. Oni ostali PSU su najbitniji. A oni su svi od Mira u orginalu. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Oktobar 25, 2022 Autor Share #3035 Napisano Oktobar 25, 2022 Jedino da nekad nabaviš još jedan LT1963-5.0 da zamenimo taj LM1117T-5.0. Da bude sve isto. Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Oktobar 25, 2022 Share #3036 Napisano Oktobar 25, 2022 Na tom mestu su sve i svašta stavljali. Pola njih ima direkt vezu sa PC 5V Link to comment Podeli na ovim sajtovima More sharing options...
