Ma ok, ne komentarišem kolo, kažem ti oko simulacija, na koje stvari da obraćaš pažnju... Možeš takođe da vežeš na izlaz generator i simuliraš tranzijentni odziv regulatora.

Bobane, kod simuliranja regulatora ne koristiš idealne kondenzatore, ubaci esr pa uporedi psrr graf, dobićeš rezultate mnogo približnije praksi..

Nemoguće ako farbaš četkom za krečenje 😁

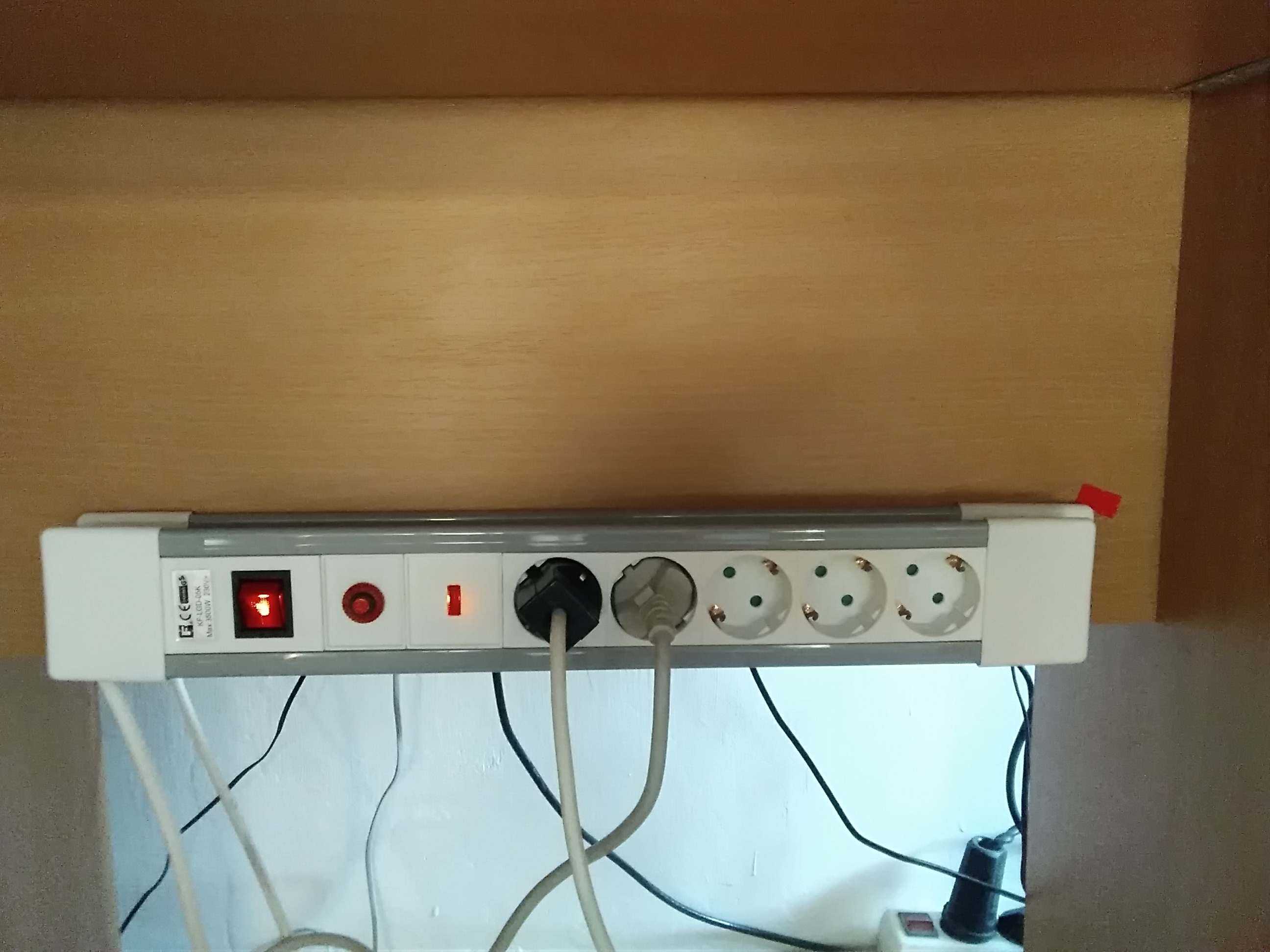

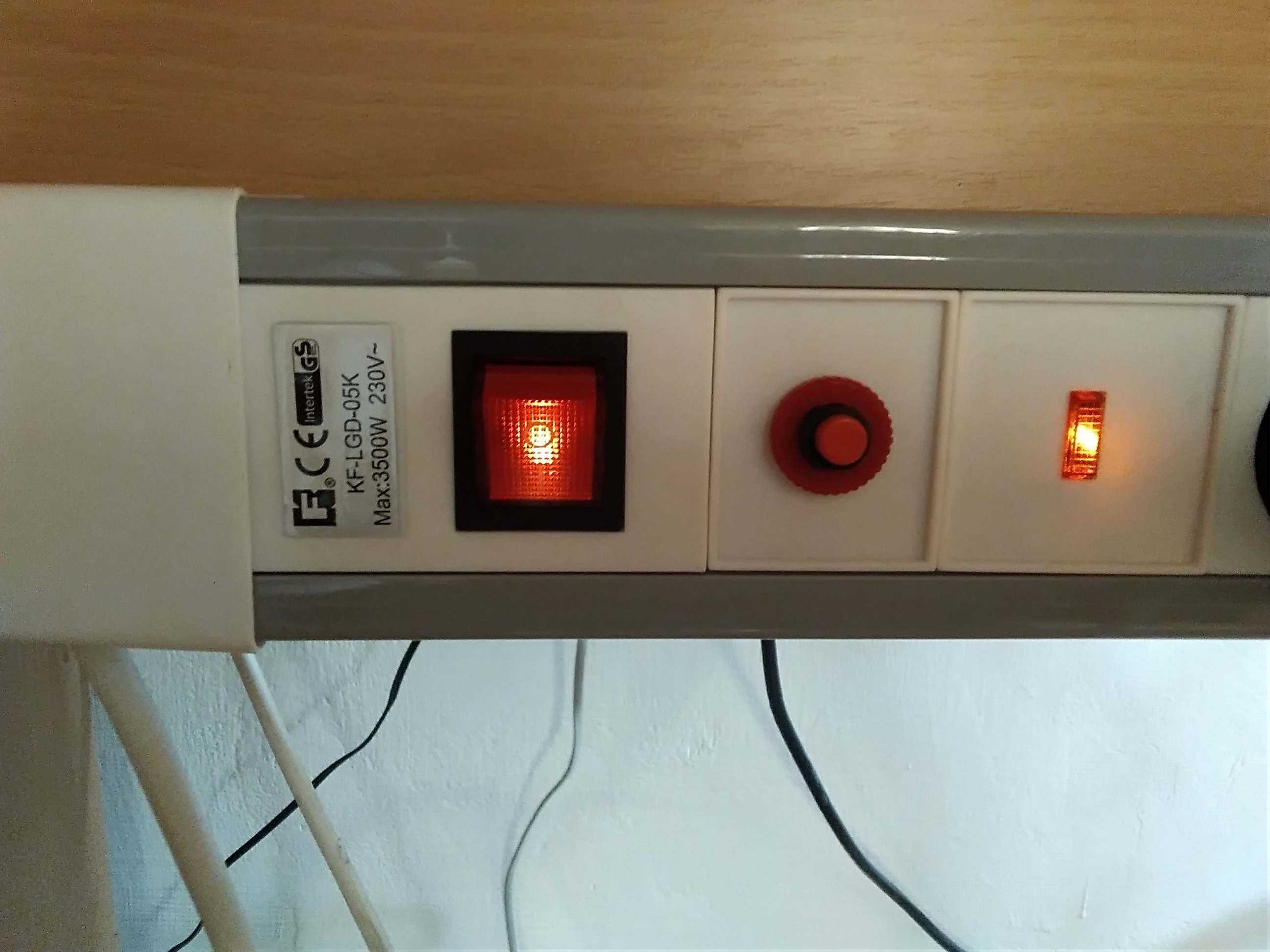

Ispod se vidi letva ušrafljena za napajanje. Našo sam u prodavnici za 1250 dinara, izgleda kvalitetno odrađena za te smešne pare i nije kinez.

Ovako npr.

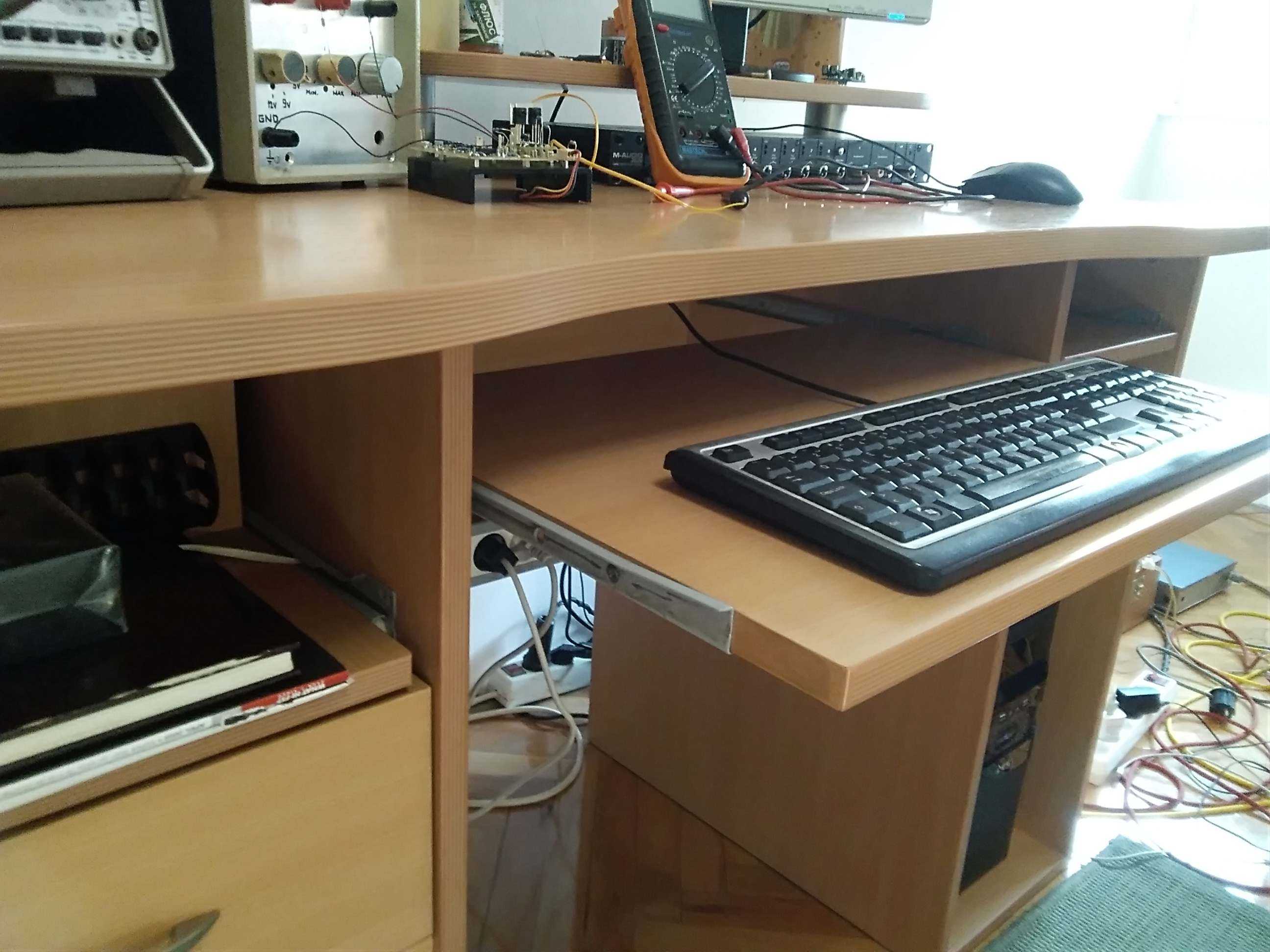

Kolko mu je rezoanta frekvencija? 😁 Ne bi bi bilo loše odozdo da ubaciš klizni deo, na izvlačenje za tastaturu, ja imam slično to ali gotovo, brzo se popuni, zavisi šta će da turaš i za koje namene. Lepo izgleda, tu nema šta, živ bio.

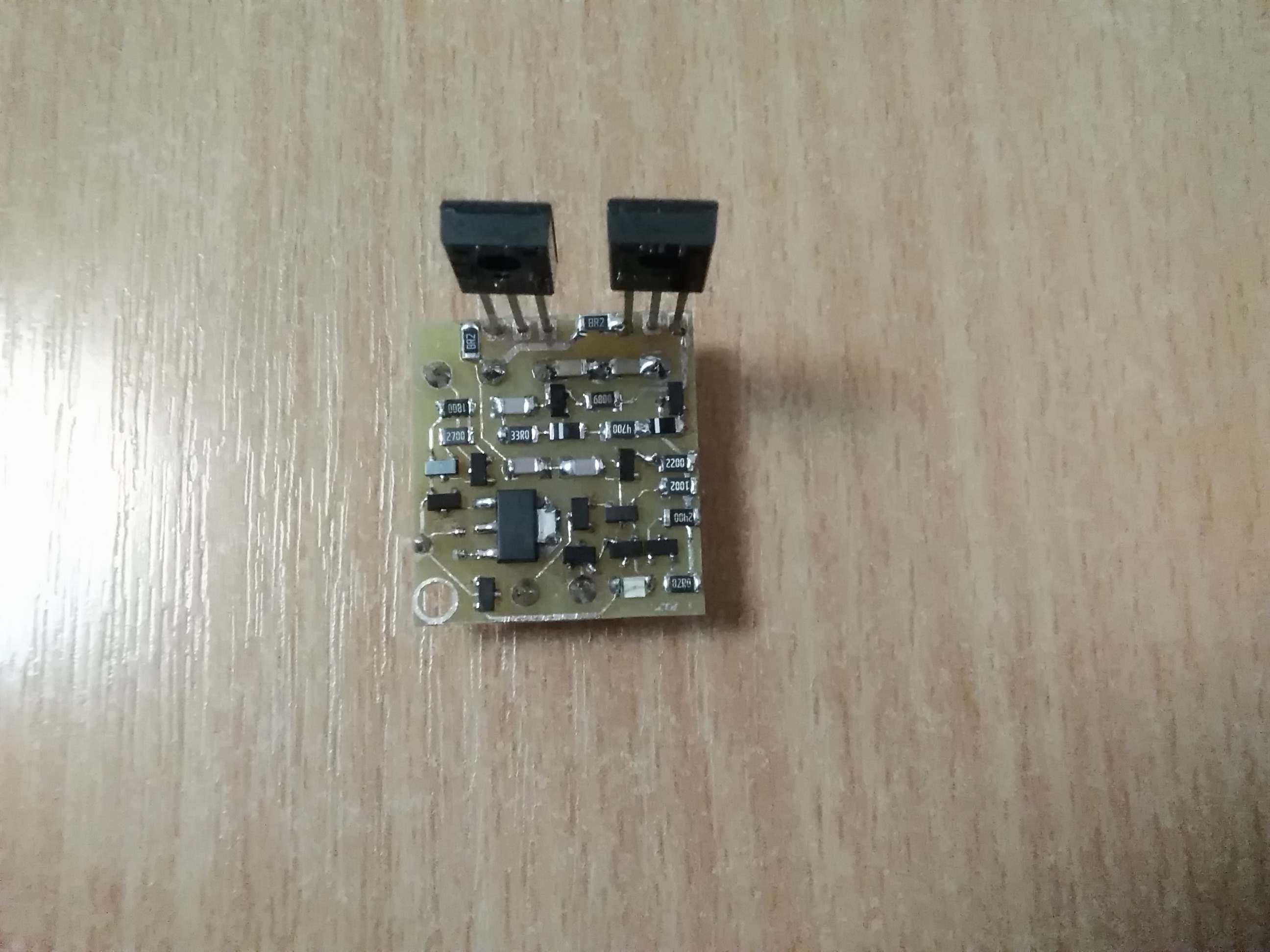

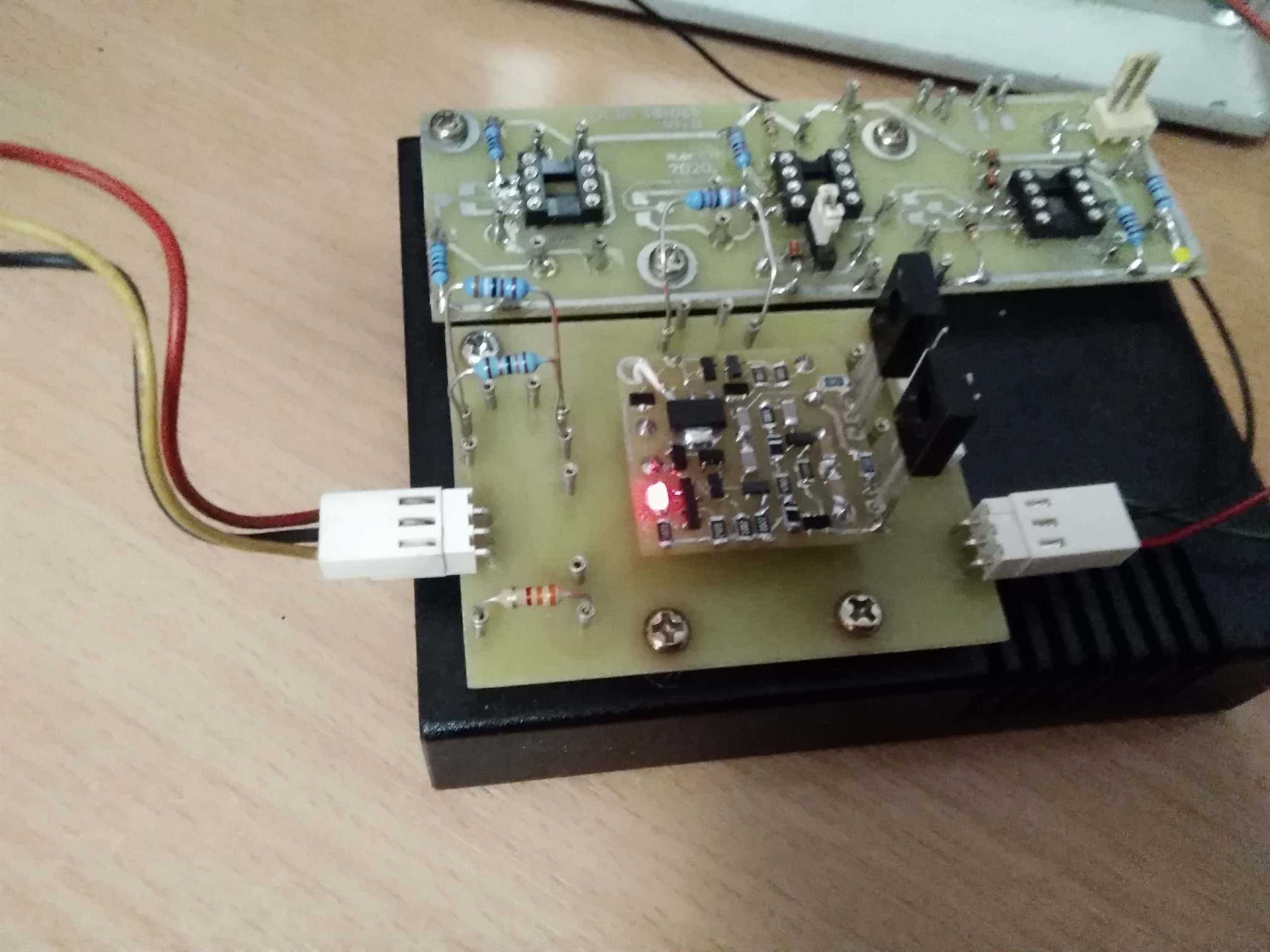

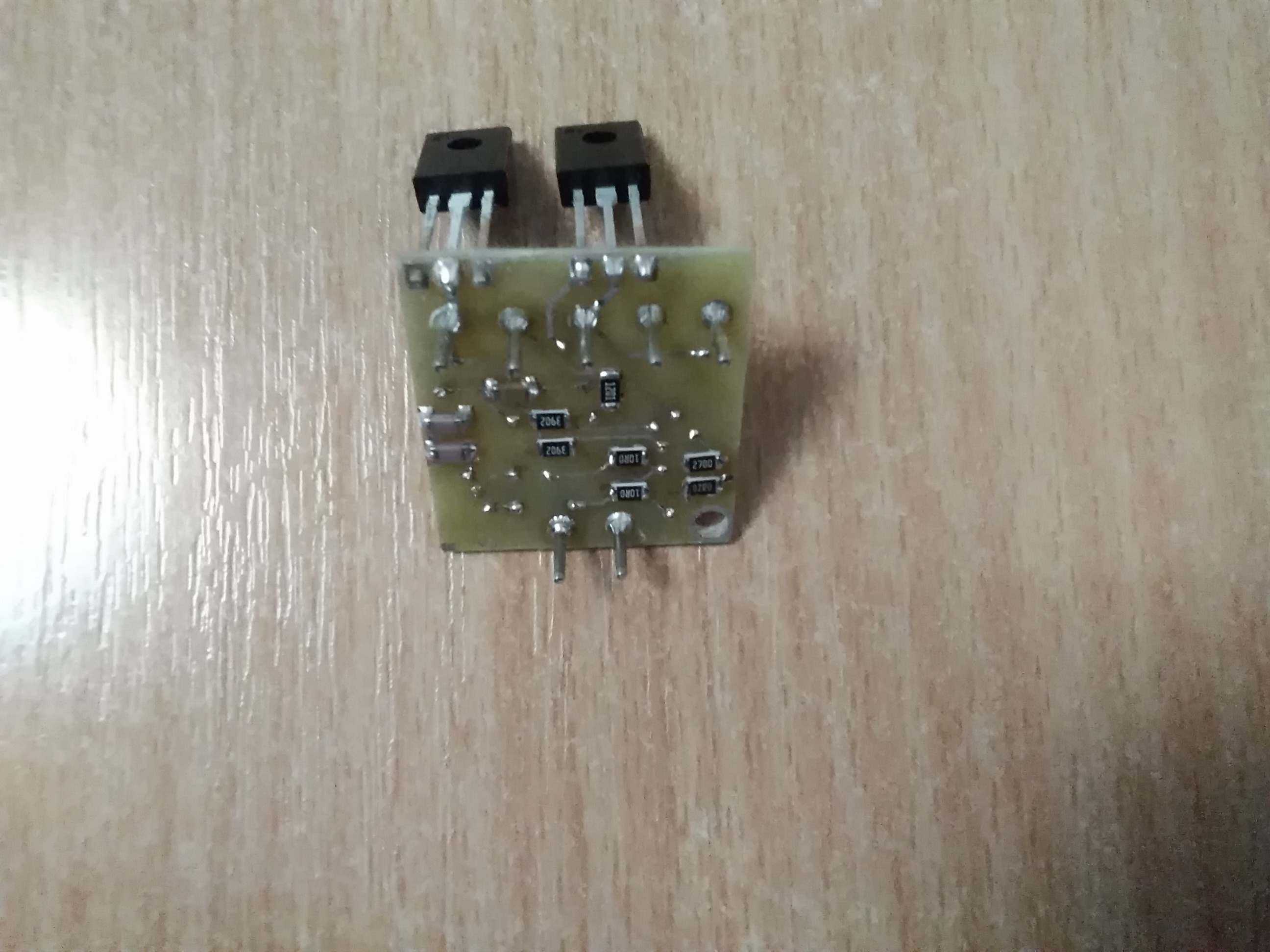

Diskretni op amp, prototip, ima još da se tvikuje.. API format za studijsku opremu, tipa 990.

Verovatno da bi mogo da radi sa nižim impedansama, možeš da staviš i manji kond zavisi od sledećeg stepena.. Sa 2u2 stavi 100k npr, 1M je velika vrednost sporo će da se prazni kond..

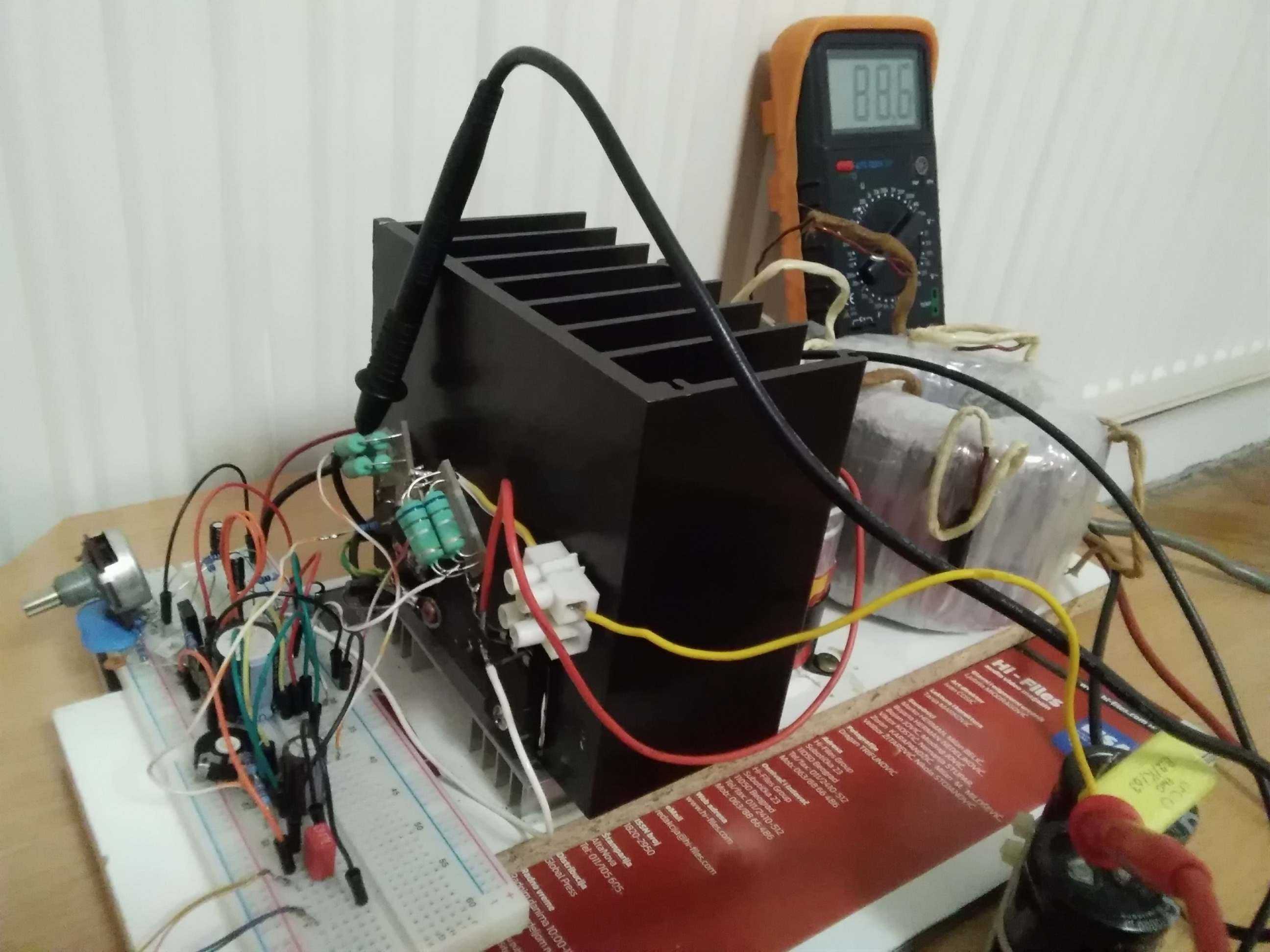

Greota tolki hladnjaci za igračku,može da smestiš čipove unutra za 5.1 sistem 😀 Ili je to samo lim sa strane ne vidi se na slikama..

Fala Goso.

Npr ovako, ali je nezgodno da se oba zasebno namestaju..

Jedno pitanje, ne pada mi rešenje na pamet.. Kako se kod ovakvog generatora koji ima signal na nivou 0 do +5V reguliše amplituda signala? Mogu na izlaz da stavim pot i posle njega buffer ali za svako podešavanje amplitude, posebnim potom mora da se podesi offset buffera da bi signal na izlazu bio simetričan u odnosu na 0V. Postoji li neko lakše rešenje a da ne vidim?

Nebitno je sad da objašnjavam... Pitao sam lepo za konkretnu informaciju. Gujo hFala, kontaktiraću ih sutra da se raspitam.
