Čime se zanimam... (ovih dana )


Impuls

Preporučeni Komentari

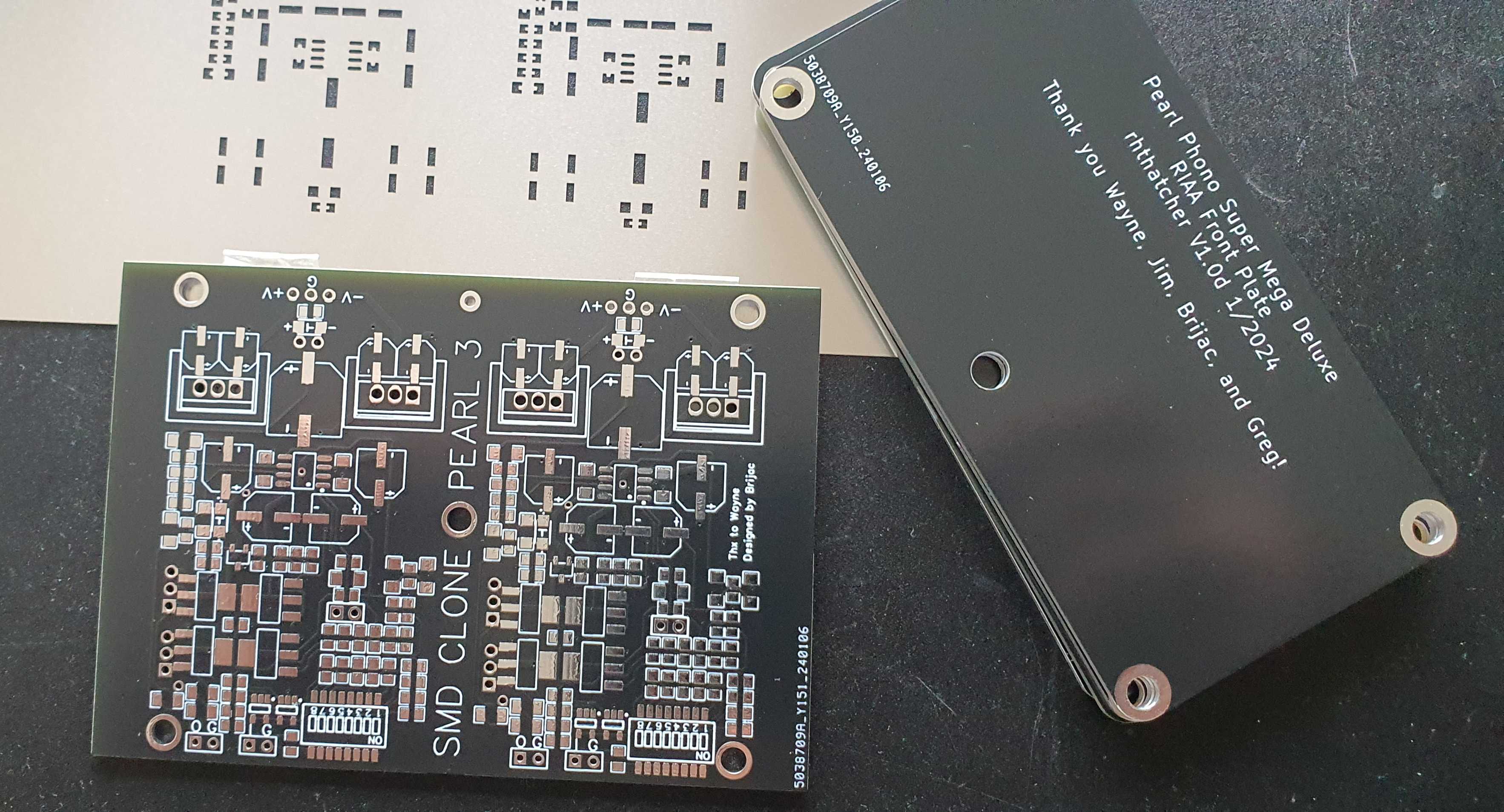

Pustio sam na print, mislim da ce crna cucnuti topic sa PRP otpornicima. Izmenio sam jos malo pcb, 1cm je siri nego b1k zbog 5W 270R otpornika, 3W se previse greje za moj ukus. Malo se i rasteretila ploca sa kondovima posto su drasticno veceg precnika. Testiram kad stigne.





Link to comment
Podeli na ovim sajtovima

1 hour ago, Brijac said:

........ sa PRP otpornicima..........







:smesna:

tek mu to nece pomoci da svira kako treba ........

Link to comment
Podeli na ovim sajtovima

Uz'o da nacrtam nešto, kucam cadsoft.de - ne radi. Guglam Eagle, ono Autodesk Eagle. Čuj Autodesk Eagle, nije to to, ono bio neki švapski program... Autodesk kupio Cadsoft pre 6 godina lol. Eto, minimum toliko ga nisam vid'o :)

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Opravih burazeru neki 5+1 krš. Uglavnom u napajanjima naduvani i procureli elektroliti, ostalo bez kvara.

Izlazna pojačala, za bas jedan TDA7296 u bridge modu, posebna PCB. Ostalih 5 kanala je izvedeno sa 2xTDA7296+TDA2030A na drugoj PCB.

Solidan torusni trafo i hladnjak. plus cela zadnja strana Al ploča #3mm. Staro i ružno, ali još može radi, ima i FM tuner, nema bruma, ne greje se previše.

Svim kondenzatorima sam malo podigao kapacitet i napon napajanja (30-50%) koliko je moglo da stane na pločice. Samwha i Panasonic kupljeni u Silken.








Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

To su elektrostatici za ogradu. Spoji ih na visoki napon. Em cuva kucu, em svira :laugh1tooht:

P.s. Sledeci je neki spoljni plazma zvucnik, on se radi tako sto se tesla coil montira na krov kuce...

Sa takvim "setupom" , pas cuvarkuca mu ne treba...:buehehe:

Izmenjeno od Vix
Link to comment
Podeli na ovim sajtovima

SUT za EMT.
Partridge 977, 1:6.
Output je usporediv sa izlazom iz DAC-a.
Zapravo mi se čini i da je nešto glasniji.
Za sada bez dodanog otpora paralelno za ulazom, ali isprobat ću 15k što bi me sa ulaznom Z na phono trebalo dovesti u preporučeno područje za EMT (load 200 do 300 Ohma).
Bude li mi se dalo zezati,a sigurno neće :rofl: , isprobat ću sa linearnim potom 100k, pa izmjeriti gdje mi se bude činilo najbolje....mada, i da ne stavim nikakav otpor i ostavim sve ovako kako je ja sam zadovoljan. :)

Postavljeno za test i začudo nikakvog šuma ni bruma iako je okruženo žičetinama, a IC koji ide iz SUT-a do Phono sam ispresavijao jer je SUT na 15 cm od phono stagea. Nemam tako kratak IC. :rofl:   Ali ako je tako mogu kupiti 20 cm nekog interkonekta što se prodaje na centimetar. :Viannen_loungelizard:


Link to comment
Podeli na ovim sajtovima

pre 5 minuta, gluv_i_udaren reče

Fala za info, baš mi tako šta treba za 0.07mV>0.4mV

:)



I onda sa 0,4 mV dalje u MC Phono?
Ili uopće nema veze sa zvučnicama. Gdje imaš tako malen signal?


Usput, stavio sam 15 KOhm na sekundar....bolje je! Puniji zvuk, više basa, srednji ostaju mrvicu duže u zraku, a visoki...hm...oni još manje šilje. Malo su - vlažniji.
Dojam nakon 20 sekundi slušanja.
