AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[ZZZ]

Ne sve trece - neparne.

Nego veoma blago samo treci harmonik. I to u zavisnosti od nivoa signala. Ako su nivoi manji onda nema ni tog treceg.

I naravno u zavisnosti od kvaliteta trafoa. U sprezi sa onim sto je ispred njega i onim sto je iza njega.

Upravo ovi neparni posle 3 su dominantni kod digitalnih uredjaja...

Ipak se harmonicki sadrzaj utvrdjuje merenjem a ne pricama i generalizacijama.



[krca44]

Jedno vreme sam mislio da sam u zvuku aparata izolovao drugi harmonik tj njegov uticaj na muziku - kasnije sam shvatio da to uopste nije bilo tacno. ...i da najverovatnije za tako nesto treba THD analizator.

[Brijac]

57 minutes ago, ZZZ said:

Ipak se harmonicki sadrzaj utvrdjuje merenjem a ne pricama i generalizacijama.



Koliko znam, nisam konstruisao recenicu kao apsolut

Ako zazelim ceo balansirani lanac u nekom periodu, i trafoi mogu da mi rese posao sa uredjajima koji mi pasu, a da mi se ne "pokake" na uzivanje, sto da ne.

[krca44]

pre 38 minuta, Brijac reče

Koliko znam, nisam konstruisao recenicu kao apsolut

Ako zazelim ceo balansirani lanac u nekom periodu, i trafoi mogu da mi rese posao sa uredjajima koji mi pasu, a da mi se ne "pokake" na uzivanje, sto da ne.

Jeff Rowland je konstruisao predpojacala sa trafoima na ulazu/izlazu radi galvanske izolacije aktivnih kola, kasnije sa operacionim chipovima.

Za balansirani lanac bi ti trebala gomila kvalitetnih trafoa sto bi kostalo ....i licno mislim pitanje je da li ti treba sve balans - ali da bar jedan aparat galvanski odvojis trafoom meni to ima smisla, a i ne mora biti balansirana veza - galvanska izolacija je mislim tu bitnija u diy lancu.

[Mikorist]

pre 2 časa, ZZZ reče

harmonicki sadrzaj utvrdjuje merenjem a ne pricama

Majda Rides Again !



pre 12 časa, Brijac reče

Ma Ameri su vazda bili teske lozane xD.

Počev od Nelsona koji ima PCM63 u  Pass D1 DAC.

[Brijac]

14 minutes ago, Mikorist said:

Počev od Nelsona koji ima PCM63 u  Pass D1 DAC.

K verziju 😁

[Mikorist]

pre 53 minuta, Brijac reče

K verziju 😁

Pa nije mogao ni ćale da nabavi Y - možda za sebe samo

[Brijac]

😂

Salu na stranu, videcemo kako to sve zvuci. Ako je Y toliko bolji, vazda se da pojuriti aktivno.

Nekog sam misljenja da cu morati jos jedan par zfoila da uzmem, ali 750R. Previse mi se cini gaina u sistemu trenutno (sklepah ga na stolu kao u radioni 😅).

[NIXIE]

Pre sat vremena, Mikorist reče

Pa nije mogao ni ćale da nabavi Y

Nije znao gde ima, nije se rapitao.

[Brijac]

Jedno pitanjce za iskusnije, zasto ne PSU1? Da li su toliko 78xx i 79xx bucni?

[NIXIE]

Ma ne bih se ja igrao sa napajanjem.

Nego slušajući ova dva pojačala sa OPA, razmišljam kako da udenem dva IRF510 na Miro PCB.

[Brijac]

4 minutes ago, NIXIE said:

Ma ne bih se ja igrao sa napajanjem.

Nego slušajući ova dva pojačala sa OPA, razmišljam kako da udenem dva IRF510 na Miro PCB.

Pa sam miro je rekao da je psu2 napravljen da se testira kao dodatni izvor napajanja, da moze i psu1 da ide. Bas zbog ldo, ako neko hoce da vidi razliku u zvuku kao kontribuciju zajednici. S obzirom da su ldo ovako tesko nabavljivi i poprilicno skupi sa uvozom ovde, moze da se nabavi i uwb2 umesto 78xx i 79xx na psu1. Psu1 trpi daleko vece capse i nizi esr.

Razmisljam naglas, spremam se polako da crtkam single pcb.

[NIXIE]

Ja očekujem one regulatore, završena priča.

[Brijac]

Radim i ja sa ldo, vec poruceno, sto bi rekao ocekujem samo famozni oktobar Ali taj ce ici kod kuma, naumio sam sebi single pcb i lepo kuciste za isti.

[djmilicic]

pre 1 sat, NIXIE reče

Ja očekujem one regulatore, završena priča.

Misliš da će da stignu? 😀

[NIXIE]

Valjalo bi.

[Brijac]

Imace kod mene viska 5 komada verovatno u slucaju da ne dodju. No te procupas. Jedino ses za 3015, ali to mozes od onoga sa alija.

[Mikorist]

pre 5 časa, Brijac reče

Jedno pitanjce za iskusnije, zasto ne PSU1? Da li su toliko 78xx i 79xx bucni?

Sviraju umilnije na uvo. Na merenjima je suprotno.

[Mikorist]

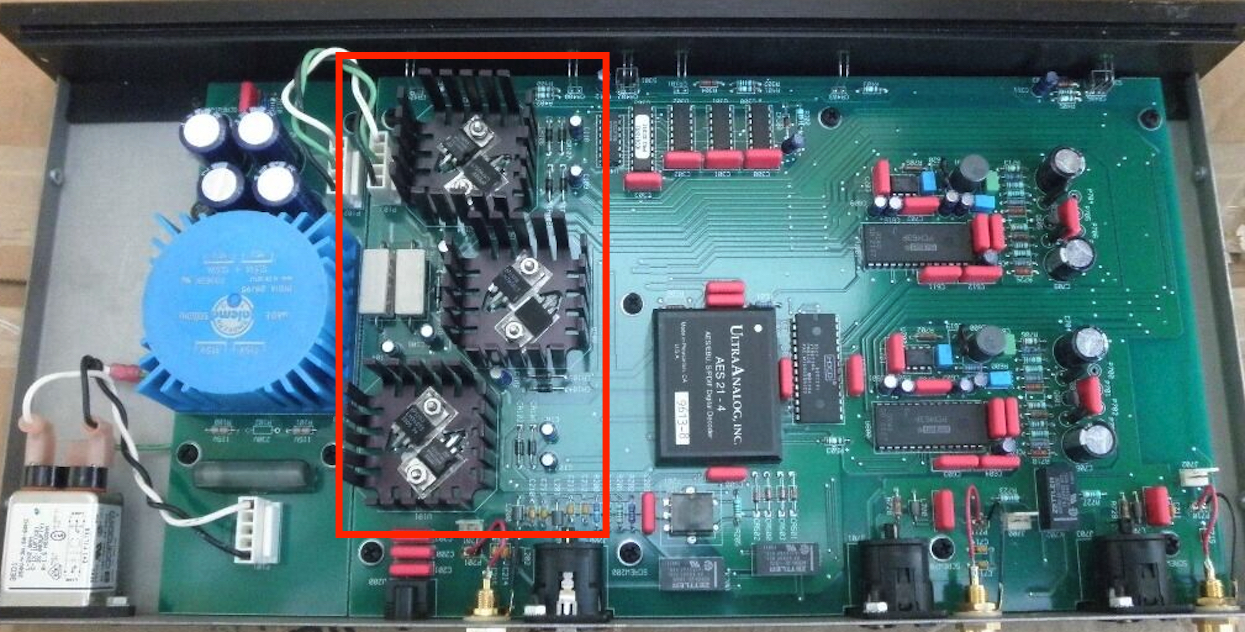

Pogledaj deda iz PS audio šta je stavio u njegov PCM63 DAC

pumpaju trazijente kao nenormalni

[Zen Mod]





[Mikorist]

Jedino mi nije jasno na gornjem uredjaju sta ce mu Choke od 1mH paralelno sa onim otpornicima na izlazu

[krca44]

Choke 1mH je deo nekog filtera, dal' za RF ili nesto drugo ako je u psu , ne znadem tacno.

Tandberg je stavljao tako male induktore sa otporom u seriji a zajedno shuntovano sa plusa na minus - na phono MM i MC ulazima npr.
