ZZZ

Danke Deutscland...

Javi se na PP imas jednu na poklon od mene... .(Zen dobija samo driver... posto vec ima horne, ....

trafoi su francuske proizvodnje, old school, i mislim da su repeating colistoroidna jezgra nisam siguran koji materijal je u pitanjublagi step-up1:sqrt(2)600 ohm : 1200 ohm2 nezavisna primara i 2 nezavisna sekundarapostoji i verzija 1:1

linkovihttp://www.vestnikara.spb.ru/magazine.htmhttp://antiqradio.com/post_uo-104-triode.html

UO-104 russ. evo kako izgleda neki podaci. ELECTRICAL PARAMETERS Heater voltage, V 4 Heater current, A 0,75 Plate dissipation, W 12 Anode voltage, V 240 Output Power at 5% distortion, W:>1 slicno kao neke TFK ili philips cevi i podnozije je isto...

A ha ovaj neobelezen grafik je ustvari kako bi trebalo da izgleda ta apstrakna cev iz clankapodseca na DA30 malo smanjene snage... nesto blize kao PX4

koja УБ-28, УО-104, ТО-143 ili ova poslednja koja nije obeležena?jel imas neke pdf-ove za ove cevi?

meni su potrebne DA250 4 kom (for life)...ili DA100mada zadovoljio bih se i sa DA60 ili DA30 aka PX25...

Dodatne informacije:Chip je NOV sto se podrazumeva, nije lemljen ni upotrebljavan.potice iz Revoxovih rezervnih delova za profesionalne playere u radio stanicama..a eventualno sam spreman i za recimo neku doplatu?

Lepo ga opravi... fini rucni rad... A jesi li postavio drivere u kabinete i pustio to malo da radi?.Poslusaj Milovana1963 sto se tice prirodne vune... Tu jednostavno nema pomociA i drugi su koeficijenti viskoznosti ili tako neka konstanta, za prirodnu vunu pa ce biti i razlicita masa.Ovde je koriscena poliesterska vuna koja je fino raschupana za damping.Ima je u prodavnicama i nije skupa.I jos jedna mini tehnicka nota, namazi malo montaz gita ili nesto slicno na kandze da ih srafovi ne bi izbiliunutar kutije?.cheers

Sjajan rad, mnogo vise od clanka...btwtu sam i pronasao informaciju o Sound skulpture op...

Cudno mi je da tu nisu postavili fenomenalni dac malo poznate firme koji inace(a mozda ne vise..?) ugradjuju u mac mini i MacBookPro modele.Umesto tog BB-a koji je imao poslednji dobar dac chip iz serije R2Rustvari odlicne komade skoro sve, zakljucno sa PCM1702-4...Ovo sve posle "tastina praznine".Inace mislim da je taj gadget sjajankao i vecina stavri od apple-a :drink:a najvise mi se dopada to sto svaku spravu kojiu sam koristio a da je potpisan apple, odmah sve radii nema vise onog drkanja sa Winom, ne moze da se instalira river, pokupi fajl sa neta, nema s ovo nemas ononemoze ovako ne moze onako.... Hvala bogu vise se skoro i ne secam....cheers

ako zelis mozemo se menjati za one drivere o kojima smo nedavno razgovarali.To je otprilike taj rang cene... (barem prema onome za koliko su se ti driveri vise puta prodavalii za koliko se TDA sa krunicom prodaje...)

mislim da ti je spdif na pinu 73 i 94 tu su pored negde odmah i gnd-digi... (ja sam koristio 73 koliko se secam?) ne pomisljaj da to svajsujes nekom sh lemilicom. kolo je jako osetlivo a pinovi veoma sitni potrbno je koristiti veoma mali vrh u principu toj super chip ali se ne koristi kako bi trebalo pogledaj samo koliko razlicitih napajanja ima posebno za sve funkcionalne module... a proizvodjaci shiknu samo 1 x... stara prica... by the way to je onaj moj interfejs FireWire-I2S sto smo slusali kod Gagija

evo jos zanimljivih pinova 84 smoothed sys clock (n x Fs) from VCO connected 65 audio phase detector from sys clk 66 audio phase detector from VCO

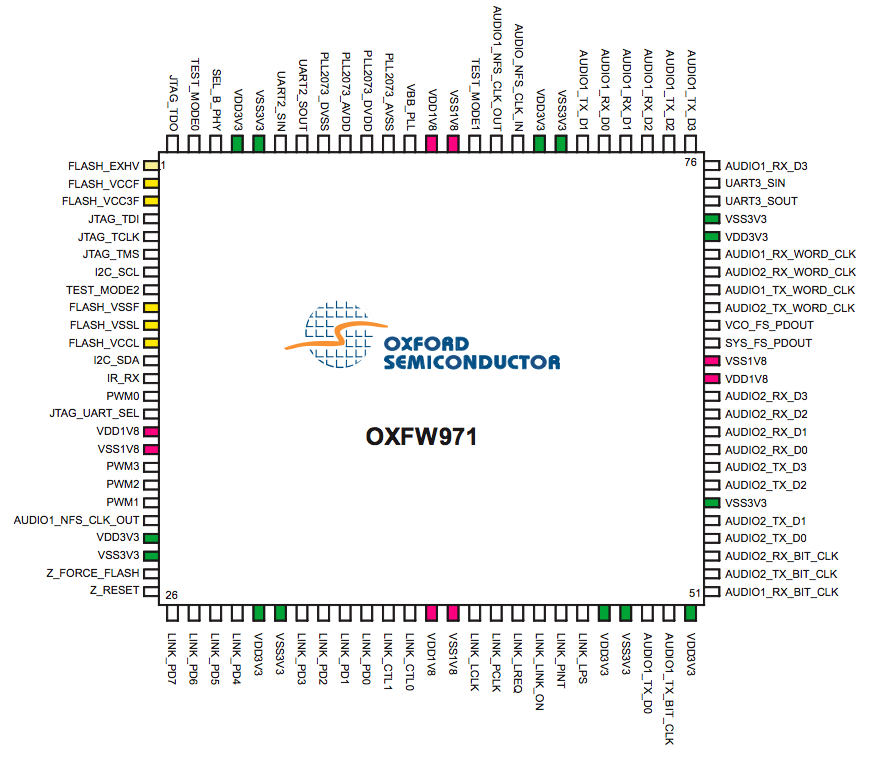

evo samo slika 971 za sada, pin kompatibile sa 970pusti mi neki mail na PP ili na SMSda ti posaljem PDF-ovekoje imamveci su od 200K

imas i druge izlaze na chiputo je dual core audio i mislim da podrzava i DSD (ako player to omogucava, nisam koristio, ali griffin ima u setovanju divajsa tu opciju...) first core AUDIO 1 ________________________________ 85 audio 1 sys clk nFs to dac 49 bit clock sysclk 68 word clock L/R latch 48 data 0 data 81 data 1 77 data 2 76 data 3 second core AUDIO 2 ________________________________ 21 audio 2 sys clk nFs to dac 52 bit clock sysclk 67 word clock L/R latch 54 data 0 data 55 data 1 57 data 2 58 data 3 ovo sam ja kao nesto izdvajao iz PDF-a koji mi je na drugom HD-u sad cu da prikljucim i da posaljem . Inace SPDIF izlaz je jako osetljiv, i lako moze da se spali (mada chip i dalje radi...) Pa ga obavezno treba izolovati nekim bufferom pre fizickog konektora

imam ja PDF iskopacu pa cu da ti posaljemili jos bolje koji te pinovi interesuju?verovatno spdif out?.Inace fenomenalan chip imam ga u griffinovom firewire interfejsua jos ga sadrzi i behringer FCAi verovatno najbolja platforma sa njim u cenovnom ranguLaCie firewire speakers....pin to pin kompatibile sa 971 verzijomcheers

Imam jedan tda1541A S1philipsov logo i jedna krunica

imao sam nekad davno, mozda se secas kada si prvi put bio kod mene...to je super masina jako lepa meni se dopada kako izlazi onaj mehanizam naravno legendarno CDM-0 koji je isti kao i u fantasticnom profesionalnom modelu LHH-2000 unutra su 2 kom TDA1540 ali u keramickom pakovanju... Puno je kao oko pa ima mesta da se dodaju recimo samo konektori za RCA na sasiju i blok kondenzatori na izlazu i najverovatnije je neka sitnica Tko voli pouzdani vintage to stvarno vrijedi...

Revox, ako te ne mrzi isprobaj to isto, ALI sa punim presekom zice, normalno neke tanje...Mislim no nisam siguran, da si koristio licnaste kablove? :rolleyes:Mislim d tu nije rec o bilo kakvoj polarizaciji u fizickom-hemijskom smislu.Vec je to samo nacin kako izbeci koaksijalni kabl, a na neki nacin stvoriti dodatni twisted sheild oko kablato se moze i ponoviti vise puta sa tom vracenom masom koja se ne spaja...I po mom misljenju bas zbog toga ima smisla samo ako je u pitanju zica sa punim presekom...Mislim nema potrebe previse teoretisati kada su u pitanju veoma jednostavni jeftini i brzo izvodljivi testovi...

Ne mora, postavi koji imas za pocetak... Ako ces vintage varijantu onda karbonski? Ali mozes i sa zicanim. Mada zicani otpornici zbog nacina izvedbe imaju cini mi se malo vecu induktivnu komponentu od karbonskih?Moras krenuti od necega, bitne su vrednosti i snaga, da bi prekontrolisao vrednosti u tackama kola, pa posle eventualne korekcije biraj sta ti najvise odgovara?... Snagu obicno dimenzionisem oko 4 x vecu. Nemoj zaboraviti da su elementi obicno u kutiji, da su leti temperature i do 40deg, i da su u pitanju visoki naponi. Pa ako mozes pridrzavaj se vrednosti snage. recimo paralelno 0.5W karbonski R x 10 kom. (10x vece vrednosti i imas potrebnu vrednost.

Ovde je impedansa RLC kola koje toliko spominjes. Izvinjavam se ali mislim da nisi u pravu.U PDF-u imas i formule paralelnog RLC-a. MCD sheet.Tu se jasno vidi da nema znacajnije promene impedanse to jest skoro nikakve u centralnom delu spektrajedino se, logicno, javlja blazi pad impedanse u donjem delu spektra. A upravo je i bio cilj ovog kola.Iste vrednosti je pokazao i spice...Nije mi bilo tesko da potrosim jos malo vremena. Ako zelis pogledaj ove linkove i pdf....I ponovo nekoliko linkova :http://academic.cuesta.edu/ballen/classes/eltech213/pdf/lecture14.pdfhttp://www.electronics-tutorials.ws/accircuits/parallel-circuit.html.Daudio ja tebe ne ubedjujem... Pogresno si protumacio sve ovo...A da li je suprotno odgovor teba potraziti u postovima u ovoj temi.Samo se trudim da sto normalnije, pristojnije i koliko mi kapacitet dozvoljava argumentovanije odgovorim na tvoja ili bilo koja druga pitanja.Neko ko je procitao ovu temu bi mogao reci mozda i previse s obzirom na tvoje komentare?Ja za sada ne kazem nista...Sve stoji u temi i postovima i lako se moze procitati i izvesti zakljucak.Nista ne "branim", nisam to shvatio tako kao odbrana i napad?Mozda se takav utisk stice ako se covek ne ponasa agresivno i bahato pa onda ispada da se stalno nesto brani i da je u inferiornom polozaju, pa da onda i to sto govori nije tacnoa oni koji suprotno od toga nastupaju, su kao OK? Jos uvek mi je to potpuno neprihvatljivo...Nema potrebe da spominjes Fikusa ili bilo sta drugo sto stvarno nema nikve veze sa ovomtemom. Ako te to zanima pokreni slobodno novu temu.Mislim da stalno zamenjujes teze spominjuci nesto sto nema veze sa temom, pogledaj postove please. RLC_circuit_Impedance.pdf

" Међутим оно што никако није тачно на твојој полазној шеми око које испаде оволика полемика је активниотпор од 2.4К у паралели са индуктивношћу од 30Н. Ако би он постојао као што си га нацртао,онда више не говоримо о анодном оптерећењу од 2.4к већ упола мањем. Цела ова прича и ово писање је само због тога,али ти изгледа не схваташ шта ти ја говорим. Но небитно,неће свет пропасти због тога. " ... Izvini ali mislim da je tacno, to se lepo vidi iz grafova na 1K load line je neznatno veci od 2.4K a takodje i na niskim frekvencijama. Ne dolazi do promene linije opterecenja, tako da je ta postavka OK. Takodje to se sve poklapa i sa modelom koji je kompleksniji i koji uzima u obzir rasipne induktivnosti kapacitivnosti i koupling faktor i prenosni odnos i to sam poslao u pdf-u. Ono sto je pod znakom pitanja su desavanja na visokim Fo... A to nisam ni rekao. ... " Капацитивности које су у еквивалентној шеми се морају узимати,јер то је уствари као што само име каже еквивалентна шема. Сада да ли неке податке садржи сама цев друго је питање,као што се извор замењује конктетним моделом лампе тако се елементи еквивалентне шеме изостављају ако их садржи модел... " ... Kapacitivnosti su vec uzete u obzir i svaki validan spice model cevi ih jednostavno mora imati. Te kapacitivnosti reaguju dinamicki u odnosu na racimo pojacanje pa bi ih trebalo izostaviti jer ce doci do ponavljanja i netacnih rezultata u gornjem delu spektra. ... " Да би се знала расипна индуктивност,морају се знати димензије намотаја,величина прозора,смештај намотаја и број навоја... Кад сагледаш све шта ти је потребно да би дошао до расипне индуктивности мораш прорачунати цео трафо,од почетне индуктивности,величине напона коју преноси , граничне фреквенције тог напона,активног отпора намотаја,пригушење бакра. Да би се кренуло у такву авантуру прво се треба знати пермеабилитет материјала од кога је језгро,све остало без тога је играње и нагађање. А мотање је црначки посао да би се тако играли. " ... Slazem se mada mislim da ovde u temi nije bilo reci o prakticnoj realizaciji i izracunavanju trafoa? BTW, zato i imam MCD sheet u koji unesem rezultate merenja sa vise razlicitih kolicina namotaja i recimo 3 razlicita magnetna procepa, pa izracunam permeabilnost lamema... Otkrio sam Ameriku Sa veom malim odstupanjima u praksi... Isto to i za rasipnu induktivnost i kapacitivnost, u daljem razmaranju... ... cheers
