  1. dunavko

    RWN ECC 82

    moras da vodis racuna da se naponi mere pri opterecenju.ozbiljan majstor ima spec.podnozje koje se ubode u original pod .cevi a u ono novo cev.tako da sada moze da meri odozgo na odgovarajucim kontaktima.
  2. dunavko

    Buffer

    jel treba da naglasim iz teksta za negativnu pov.spregu - strujnu - Эта схема несколько проще предыдущей, поскольку делитель напряжения теперь стоит в менее высоковольтной — катодной цепи, а не в цепи источника питания ВН. Также следует отметить, что в этой схеме несколько больше глубина отрицательной обратной связи по току, вызываемой резисторами, установленными в цепи катода. sem naponske postoji i strujna pov.sprega koja se na kraju rezultuje na sl.nacin.i iz teksta dole je jasno vidi da se Rul na ovaj nacin povecava sto i jeste jedan zad.bafera.tacno je da c1 nije samo prosto vezan na g nego i preko r1 te za onaj kalkulator za izracunavanje c i r sto je neko dao link je tesko dati tacne podatke da bi se dobio tacan rezultat.Za ono:bootstrapped .... sto ce reci da donji kraj 100K nije umasen nego prati prakticno ulazni signal neodoljivo me vuce na definiciju pov.sprege,u ovom slucaju negativne strujne.a sam izraz bootstrapped mi je nekako odgovarajuce americki pa se izvinjavam unapred ako nisam bio jasan.a za AV ima ona: sivi soko sa vrdnika klice zivio nam avucice..
  3. dunavko

    Buffer

    ovo je ko razgovor o politici.zna se ko je ko..ponovo Катодный повторитель Схемы, которые мы рассматривали до сих пор, касались исключительно усиления по напряжению. Иногда необходим буферный каскад, который обеспечивает высокое входное и низкое выходное сопротивление. Катодный повторитель имеет коэффициент усиления по напряжению немного меньше единицы (1) и значительный коэффициент усиления по току. У него низкое выходное сопротивление, обычно < 1 кОм, высокое входное сопротивление (например, ≈ 500 МОм в ламповых микрофонных усилителях). Кроме того, в отличие от усилительного каскада по схеме с общим катодом (рассмотренный ранее резисторный усилитель), где выходное напряжение противофазно входному, катодный повторитель не инвертирует, то есть закон изменения выходного напряжения повторяет закон изменения входного с точностью до фазы. Отсюда и название «повторитель», тогда как, усилительный каскад по схеме с общим катодом довольно часто называют «инвертором». Начнем рассмотрение катодных повторителей с простейшей схемы с фиксированным смещением, приведенной на рис. 3.21. Глядя на эту схему, нетрудно заметить, что здесь изменилось положение нагрузочного резистора (он теперь установлен не в анодную цепь, а в катодную), таким образом, чтобы выходной сигнал снимался между катодом и общим проводом. Однако, работа такого каскада может быть рассмотрена таким же образом как и ранее, используя нагрузочные линии (рис. 3.22). Итак, пусть нагрузочное сопротивление выбрано равным RH = 100 кОм. На рис. 3.22 вычерчена соответствующую этому сопротивлению нагрузочная линия. Выберем величину сеточного напряжения смещения Vc = —2,5 В, а также величину постоянного напряжения между катодом и анодом лампы Va = — 81 В, получая максимальную линейность в области рабочей точки. В этом случае катод относительно общего провода находится под напряжением Vк, определяемым разностью между напряжением источника питания ВН (285 В) и напряжением между анодом и катодом Va:VK = 285 В — 81 В = 204 В. В этом случае, для того, чтобы обеспечить между сеткой и катодом необходимое напряжение смещения VCK = —2,5 В, к сетке должно быть приложено напряжение от внешнего источника смещения равное 201,5 В. Это напряжение обеспечивается делителем напряжения R1, R2 за счет общего источника питания ВН. Рис. 3.21 Катодный повторитель с фиксированным напряжением смещения Рис. 3.22 Рабочая точка катодного повторителя с фиксированным напряжением смещения Обратим внимание, что катодная цепь, включая нагрузочный резистор, является общей как для пути протекания входного (сеточного) тока, так и выходного (анодного). Более того, от величины выходного (анодного) тока зависит напряжение, падающее на катодном резисторе, а значит и напряжение VCK между сеткой и катодом (поскольку потенциал сетки относительно анода однозначно определяется резистивным делителем). Потенциал же катода относительно земли тем выше, чем больше анодный ток. Рост потенциала катода приводит к запиранию лампы и уменьшению коэффициента усиления, аналогично случаю катодного автосмещения в резисторном каскаде с общим, рассмотренному выше. Таким образом, мы снова имеем дело с отрицательной обратной связью по току. Однако, если в резисторном каскаде с общим катодом (путем шунтирования катодного резистора блокировочным конденсатором ) мы разрывали обратную связь по переменному току, оставляя ее лишь по постоянному, то в случае катодного повторителя, на катодном резисторе падает полезное выходное напряжение, закорачивать которое емкостью ни в коем случае недопустимо. Таким образом, катодный повторитель является усилительным каскадом, охваченном 100% отрицательной обратной связью по току. Также такую схему включения лампы часто называют схемой с общим анодом, который по переменному току соединен с общим проводом через нулевое внутреннее сопротивление источника питания ВН. Для того, чтобы найти коэффициент усиления каскада с обратной связью, каковым и является катодный повторитель, воспользуемся (как и в предыдущих примерах) обычной методикой оценки коэффициента усиления из нагрузочной линии (без учета обратной связи он получается равным Av = 28,5), и применим уравнение обратной связи: Поскольку имеется 100% обратная связь, β = 1 и результирующий коэффициент усиления по напряжению в нашем примере становится равным 28,5/29,5 = 0,97. Мы рассматривали ранее (применительно к резисторному каскаду с общим катодом), что эквивалентное сопротивление катодной цепи по переменному току определялось следующим соотношением: Здесь под Rн понимается резистор, включаемый между анодом лампы и источником питания ВН. Но для катодного повторителя, Rн между анодом и ВН = 0, таким образом, это уравнение сводится к более простому: rк = 1/gm. Из анодных характеристик лампы можно графически определить, что крутизна gm ~ 5 мА/В — это дает выходное сопротивление равное ≈ 200 Ом. Это не особо точное вычисление, поскольку графический метод определения крутизны gm обладает значительной погрешностью, но это не имеет существенного значения, поскольку обычно в аудио катодном повторителе, последовательно с его выходом, включают резистор величиной = 1 кОм, чтобы гарантировать устойчивую работу усилителя. Тем не менее, даже результирующее выходное сопротивление (с учетом этого добавочного резистора) равное 1,2 кОм является достаточно низким выходным сопротивлением каскада на электронной лампе. Рассмотренный каскад, однако, не обладает большим входным сопротивлением, что не очень желательно для усилителей (поскольку затрудняет согласование с большим выходным сопротивлением предыдущего каскада), хотя каскады с низким входным сопротивлением удобны для создания активных фильтров (например, разработанных кампанией Sallen & Key). Для получения в катодном повторителе высокое входное сопротивление, часто применяют схему с автоматическим катодным смещением (рис. 3.23). Рис. 3.23 Напряжение смещения в цепи катода в катодном повторителе Теперь имеется катодное или автоматическое смещение, обеспеченное резистором 1,3 кОм, величина которого вычисляется обычным способом (см. выше). Заметим, что, добавив этот резистор, мы слегка увеличили величину RH, что должно сказаться на работу усилителя, но на практике это увеличение на ≈ 1 % имеет незначительное влияние на режим каскада. Эта схема несколько проще предыдущей, поскольку делитель напряжения теперь стоит в менее высоковольтной — катодной цепи, а не в цепи источника питания ВН. Также следует отметить, что в этой схеме несколько больше глубина отрицательной обратной связи по току, вызываемой резисторами, установленными в цепи катода. Рассмотрим режим работы этой схемы. Для предыдущего примера нами уже был вычислен коэффициент усиления по напряжению Av, равный 0,97. Можно подсчитать коэффициент ослабления делителя напряжения, образованного катодным резистором автосмещения и катодным нагрузочным резистором RH. Он составляет —0,987, следовательно, напряжение сигнала обратной связи на нижнем выводе резистора смещения сетки равно 0,96 Vвх. Поскольку выходной сигнал катодного повторителя не инвертирован, то это означает, что между сеткой и катодом имеется только 0,04 Vвх. Переменный ток за счет входного сигнала через резистор сеточного смещения будет, следовательно, только 4% от того, что был бы при непосредственном соединении этого резистора с землей. Это дает входное сопротивление каскада эквивалентное 1 МОм/0,04 = 25 МОм. Математически это выражается из следующего соотношения: Заметим, что А — это коэффициент усиления катодного повторителя, а не первоначальный коэффициент усиления по нагрузочной линии. Заметим, что это приблизительная величина, потому что не учитывает существенные паразитные емкости монтажа. Используя пример с лампой Е88СС: Рассуждения, подобные приведенным выше, можно использовать, чтобы определить эквивалентную входную емкость катодного повторителя: Нужно добавить несколько пФ на паразитные емкости монтажа, как мы делали прежде, что дает возможное значение входной емкости катодного повторителя примерно равное 4,5 пФ, что намного меньше половины значения емкости каскодной схемы или усилителя на пентоде. Предположим, что линейности спроектированного катодного повторителя оказалось недостаточно. Вообще говоря, линейность катодный повторитель всегда оказывается выше линейности усилительного каскада по схеме с общим катодом. Связано это с тем, что катодный повторитель охвачен 100%-ой отрицательной обратной связью. Это означает, что любая нелинейность будет уменьшена пропорционально коэффициенту обратной связи (1 + βA0), который в нашем примере дает уменьшение 30:1. Если рабочая точка каскада выбрана правильно, линейность обычно оказывается вполне приемлемой. Тем не менее, возможно сделать линейность катодного повторителя еще лучше. Ранее мы упоминали, что из всех эквивалентных параметров лампы, внутренний статический коэффициент усиления μ был одним из наиболее устойчивых, тогда как внутреннее статическое сопротивление rазначительно зависит от изменений тока анода. Это является существенным, потому что обычно изменения rа вызывают искажение, связанные с нестабильностью коэффициента усиления в схеме усилительного каскада с общим катодом: Если сделать сопротивление нагрузки /?н очень большим, в идеале — бесконечным, rа будет по сравнению с ним незначительно и больше не сможет вызывать зависимость коэффициента усиления от величины анодного тока, и. следовательно, — искажения сигнала. При условии, что мы выбрали подходящую рабочую точку, где μ изменяется незначительно, то получим каскад — буфер с очень низкими искажениями. К сожалению, если просто сделать RH очень большим, то получится, что на нем должно падать слишком большое напряжение, и что при этом необходимо иметь источник ВН больше 2 кВ (рис. 3.24)! Рис. 3.24 Влияние увеличения RH на катодный повторитель Для решения этого противоречия между линейностью и величиной питающего напряжения ВН, применяют катодные повторители с активной нагрузкой и ряд других схем, которые будут рассмотрены ниже.
  4. dunavko

    Buffer

    uradi sto blize orig.semi.c2 moze i od 4mikrof.bilo bi poucno za sve nas da kada zavrsis probas c1 da menjas od 0.1 pa dokle oces i da nam napises utiske.makar dve vrednost c1.budi objektivan i prosvetli nas,makar sa lampionima...
  5. dunavko

    RWN ECC 82

    najbolje u toj klasi su ove sto ja imam GB(GoldBrand)5963 gold label sylvania.ima jedna verzija sa gold pin,imam par komada,uporedjivao sa ovom GB 5963 ,sem gold pinova ona je,bar vizuelno spolja ista a i zvucno.evo photo
  6. dunavko

    RWN ECC 82

    RFT stands for Rundfunk- und Fernmelde-Technik - a group of state-owned technology companies in the former German Democratic Republic (East Germany). This company produced valves for Telefunken and Siemens and made the famous Siemens EL34. These valves are of very good quality and have excellent consistency .I RWN je pripadala grupaciji RFT- i sve je to bilo i pod TELEFUNKENOM pa se posle odvajalo,spajalo.uglavnom sve je to proizvodnja.cevi ecc RWN su iste kao i rft i vrlo su kvalitetne i pitanje ko je kome rebrandiro cevi ali su to sve proizvodjaci. VEB Röhrenwerk Neuhaus a.R. (am Rennweg), ab 1952 VEB RFT Röhrenwerk "Anna Seghers", Neuhaus a.R. Bis 1961 Stempelung mit RFT601, danach RWN Neuhaus, ab 1964/65 ein "n" als Logo.
  7. dunavko

    RWN ECC 82

    imam ja profesional ecc82 - gb 5963 sylvania gold label,NOS ,balanced,sve tri cevi karakteristike u 5%.cena za tri 60 dolara.iste kao ova sa ebay-a da ne bi kompli.kovo https://www.ebay.com/itm/1-x-GB-5963-12AU7-Sylvania-Tube-Gold-Brand-Very-Strong-Balanced-NOS-NIB/372700426318?hash=item56c6ad304e:g:I7gAAOS
  8. dunavko

    Tubelab SE 45

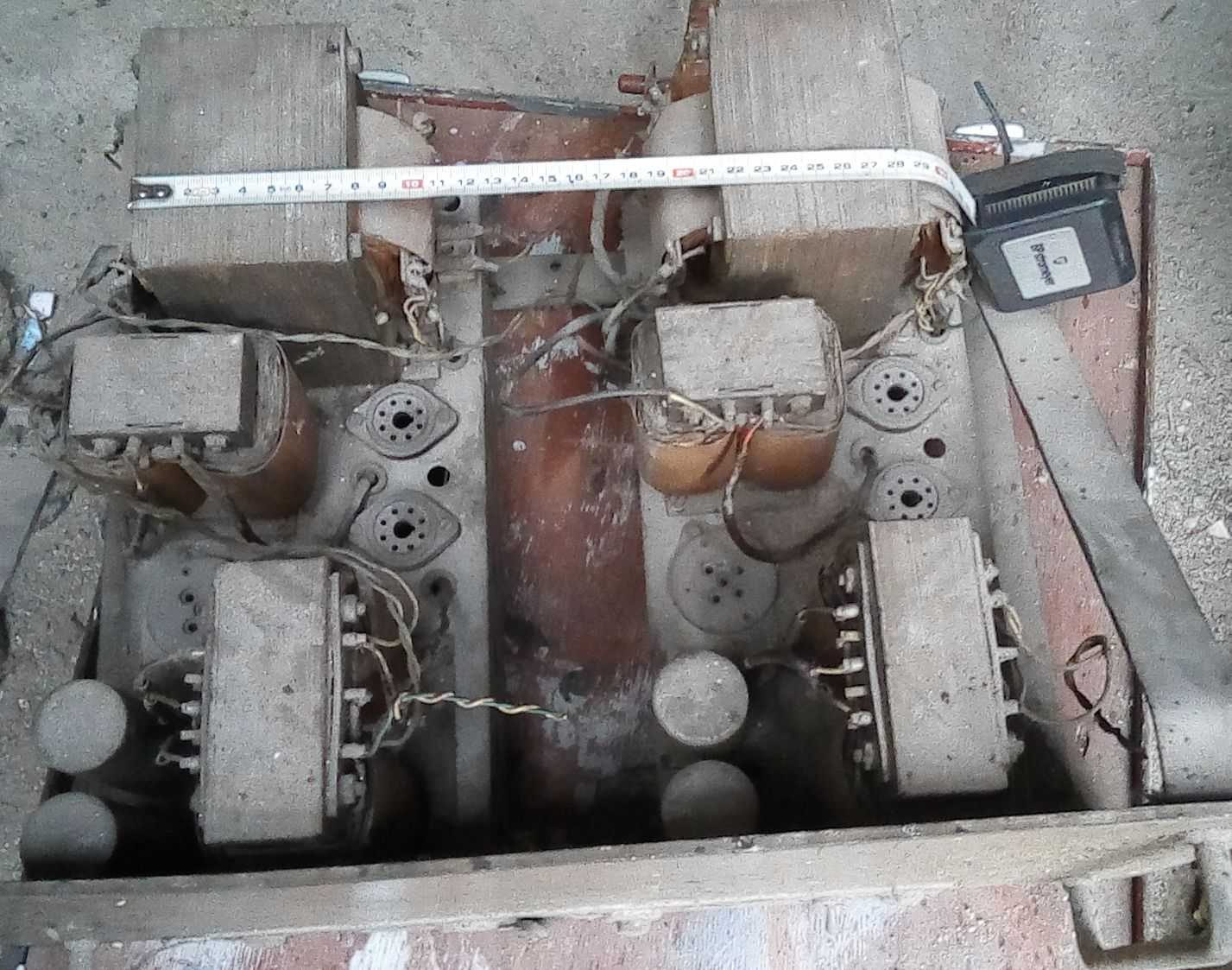

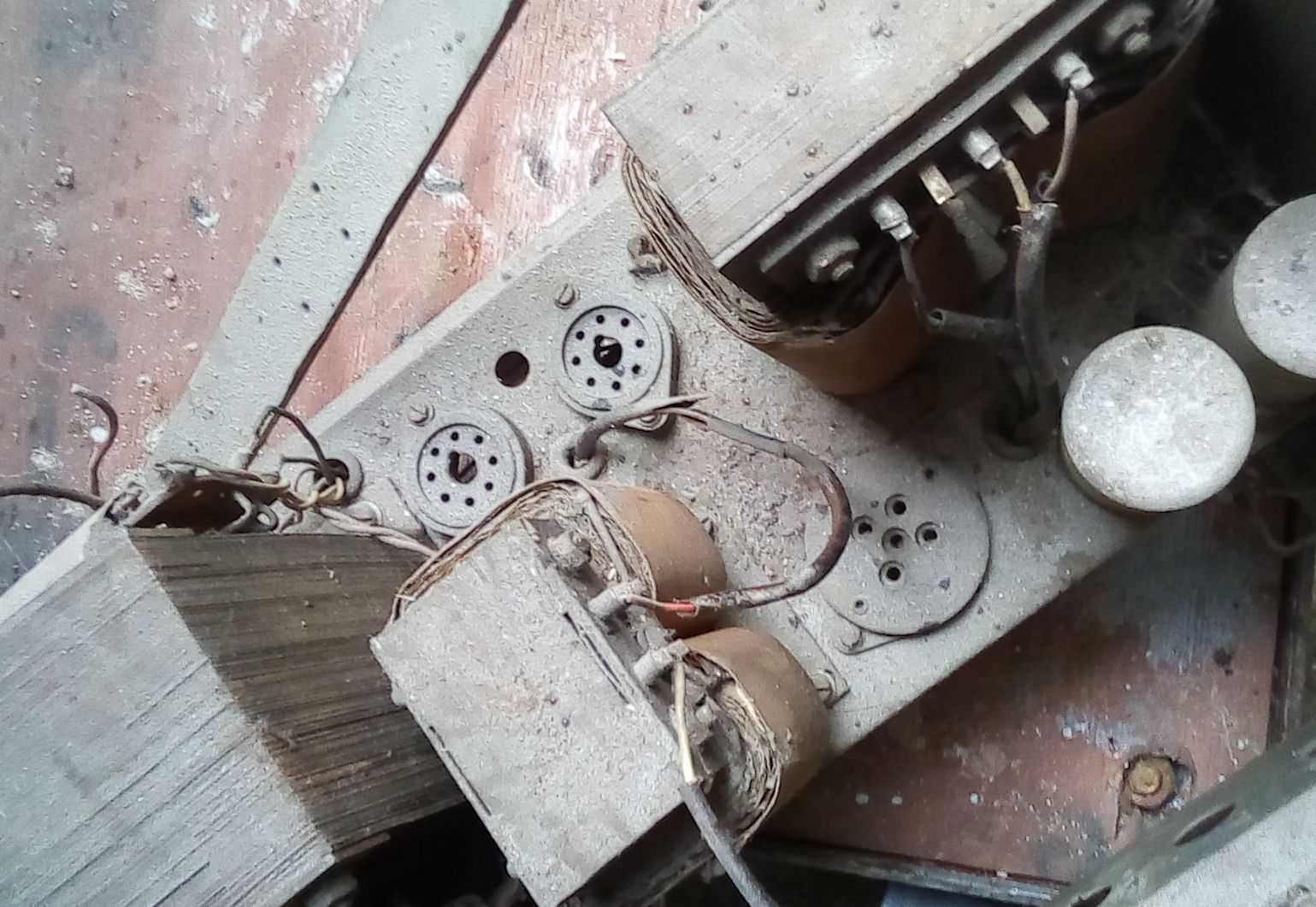

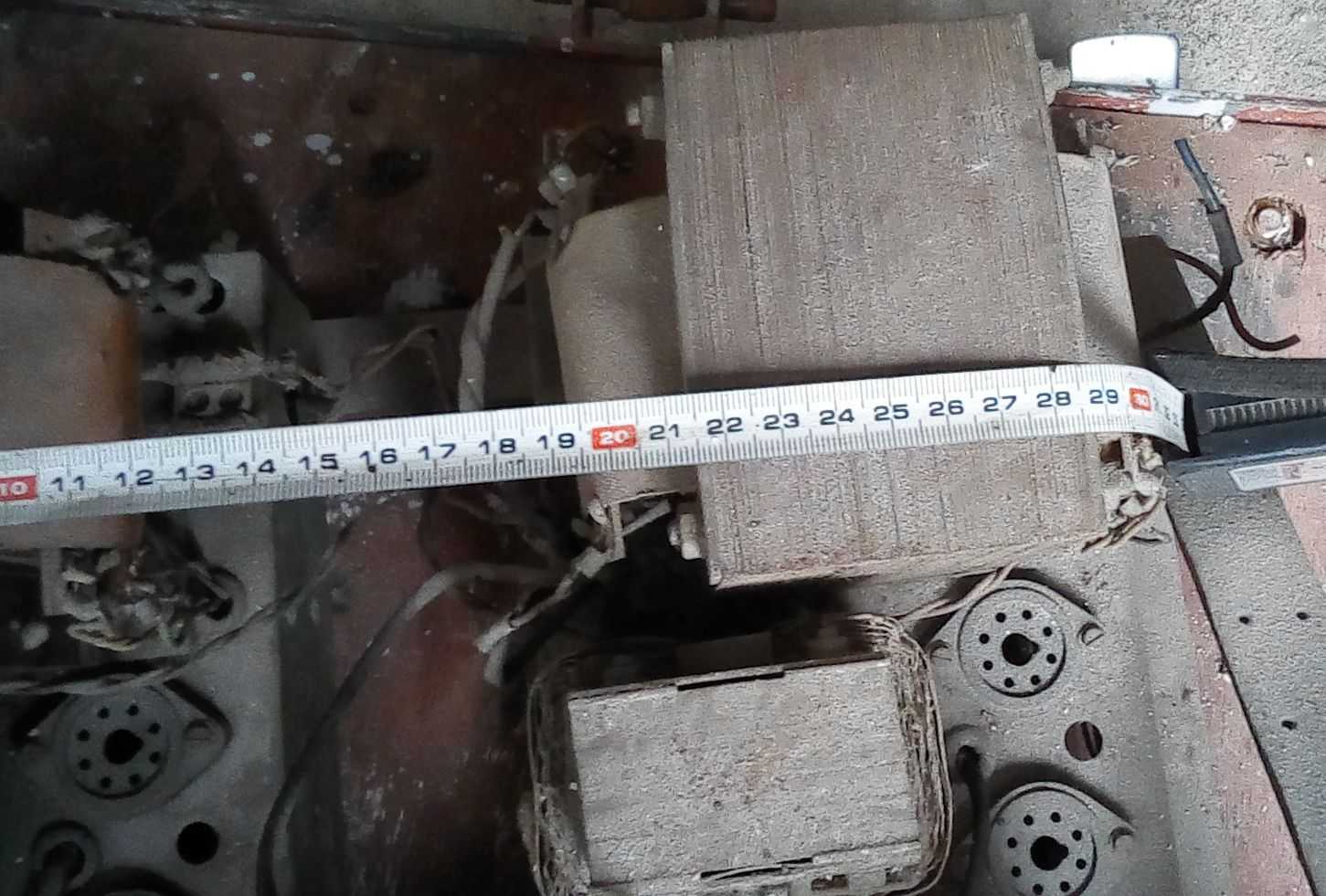

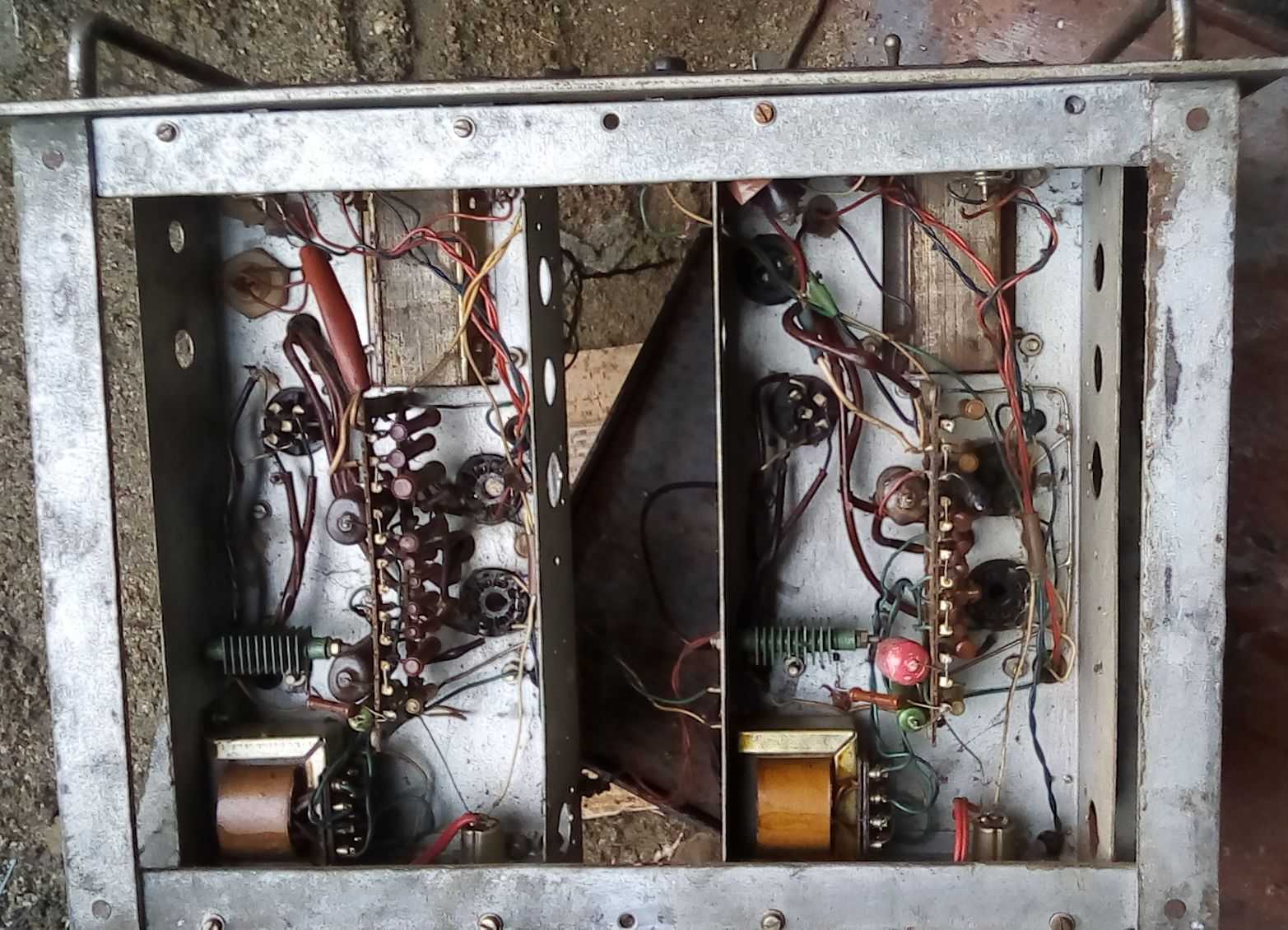

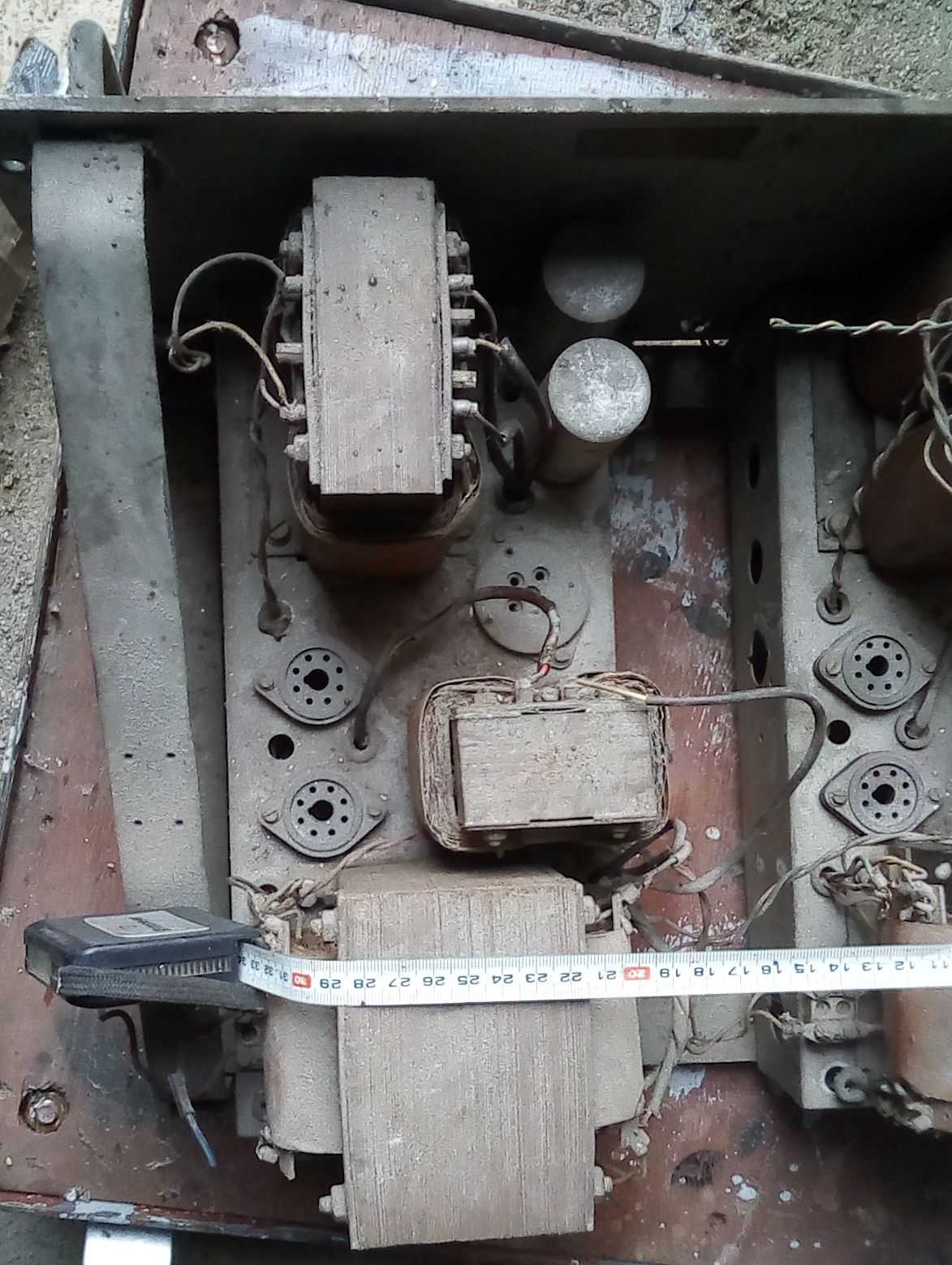

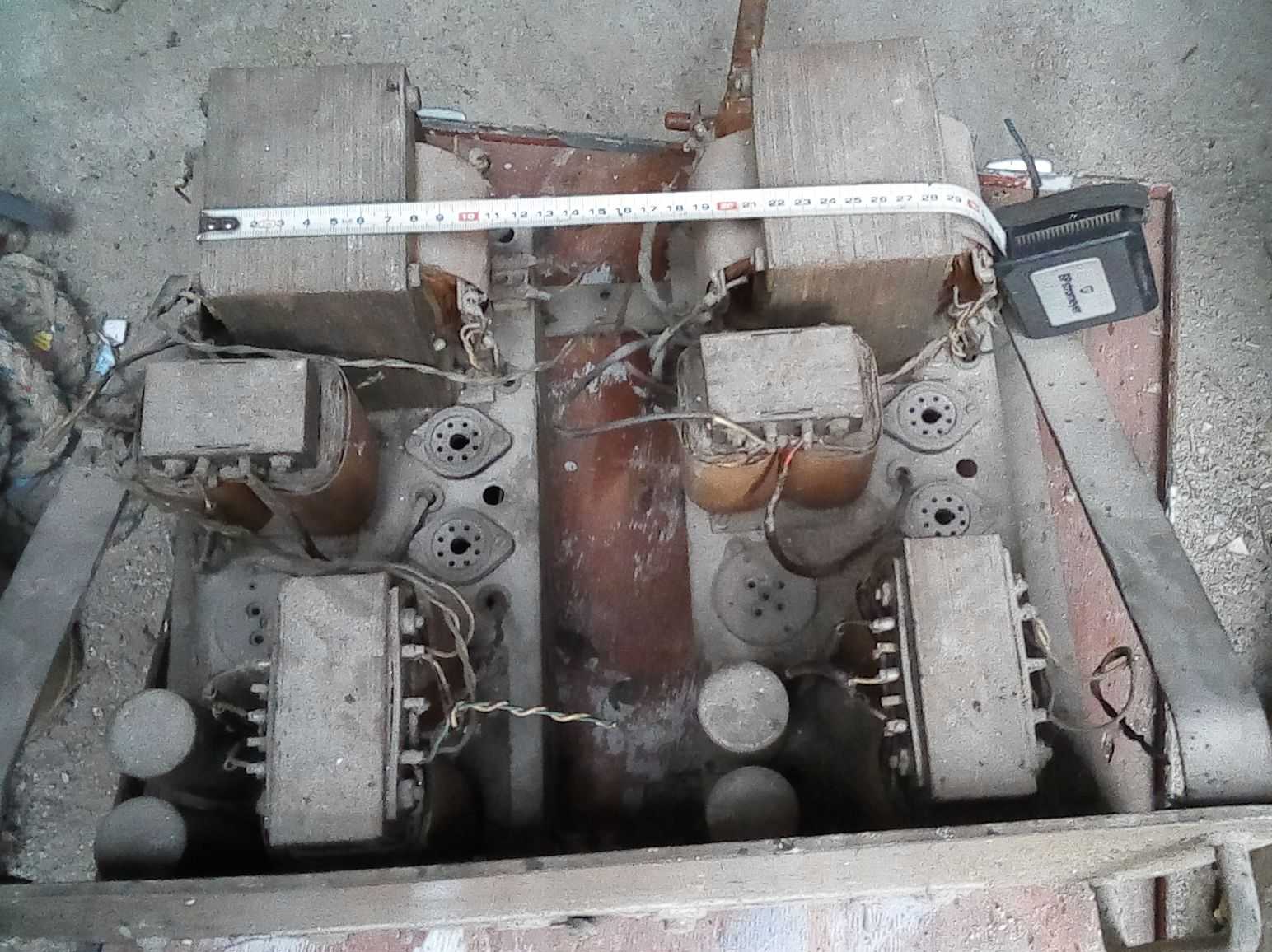

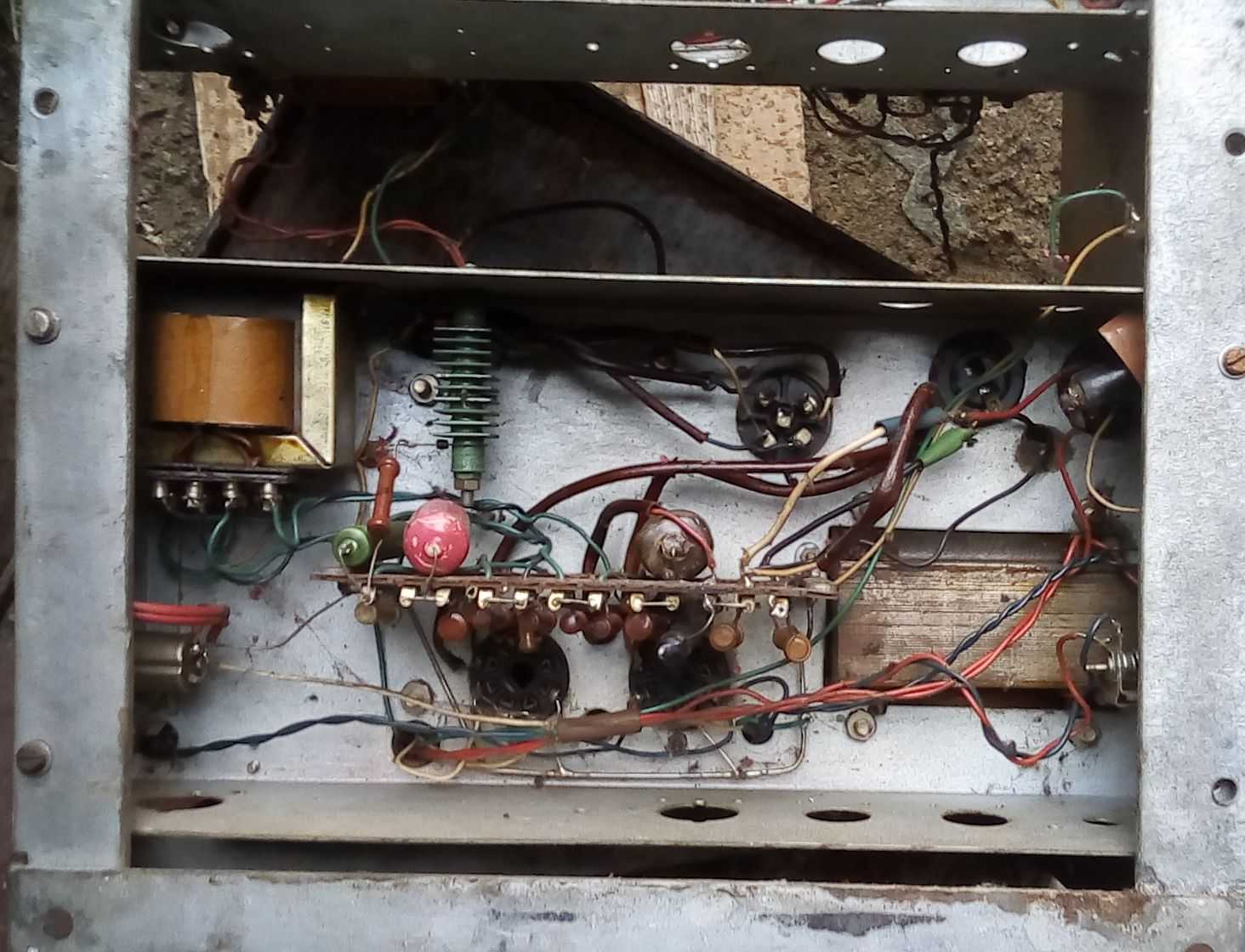

    verovatno dobar presek,ne valja mnogo gvozdja ali i obrnuto.tu je mudrost odmeriti.mnogo stvari ullazi u igru.ako oces malo veci presek,sve je skuplje pa i transport do kupca.
  9. dunavko

    Tubelab SE 45

    bilo bi interesantno saznati koliki je presek c-jezgra,otprilike, za te kineske izlazne.ako si promenio kond.u napajanju i primetio boljitak u radu tih kineskih,to bi trebalo da vazi i za trafoe tamura?
  10. dunavko

    Tubelab SE 45

    bre,ne rece nista kakav je zvuk,sa jednim ili drugim izl.trafoom.bilo bi interesantno uporediti trafoe.tu bi moglo da bude iznenadjenja,pozitivnih naravno.
  11. dunavko

    Buffer

    "zvao je unutrasnja , implementirana ili kako god - jedna od karakteristika cathode followera je da ima potpunu povratnu spregu .... to je toliko cinjenica da se jednostavno i ne pominje kad je u pitanju cathode follower , emiter follower ili source follower". ja ponovo:postovani g.zmod,vrlo je ocigledno da se u katodi izmedju dva otpora 1k3 i 100k preko 1M ostvaruje neg,pov.sprega i autobias,u punom svom znacenju, pa ma sta to znacilo a vrlo je vidljivo iz teksta,dok se u gornjem primeru k.folowera to ne vidi jer je i nema,to je fix.bias.gornja sema je primer k.folowera bez n.p.sprege.postovanje zelim puno i bez politike da ja ne bi bio kaznjen.i dzaba mi svi spravocnici..
  12. dunavko

    Buffer

    postovani g.zmod,vrlo je ocigledno da se u katodi izmedju dva otpora 1k3 i 100k preko 1M ostvaruje neg,pov.sprega i autobias,u punom svom znacenju, pa ma sta to znacilo a vrlo je vidljivo iz teksta,dok se u gornjem primeru k.folowera to ne vidi jer je i nema,to je fix.bias.gornja sema je primer k.folowera bez n.p.sprege.postovanje zelim puno i bez politike da ja ne bi bio kaznjen.
  13. dunavko

    Buffer

    nisu svi katodni sleditelji obavezno sa pov.spregom .eno u onom gore dodatku varijante bez ps.autor objasnjava sta se dobija sa i bez p.s.(-ul.impedansa itd)sto se tice onog R od 8K2 valjda je autor sergeev odabrao takav razdelnik koji bi zadovoljio sve one zahteve koje sam gore naveo.na kraju krajeva,u samom startu sam dao varijantu sa pcb kao osnovu za start i posle samo odabirom komponenti pronaci najbolju varijantu.uciti,uciti i samo uciti-AV licno
  14. dunavko

    Buffer

    zaboravio Ri = Mi /S.znaci treba naci lampu sa malim Ri,da Mi bude veliko a S rela.malo.pa treba voditi racuna o linearnosti,pa ima i varijanta sa ultralinearnim kat .folowerima-dinamicka,pa armonici itd.. ova sema je kompromis svega toga i prava trioda,jes da ima pov.spregu ali je uterana u linerni deo karakteristike i iz nje izvuceno max.ima na ruskim sajtovima o tome kolko neces da strucnjaci koji se kao i ja ne bave politikom pa ko oce da cedi suvu drenovinu eno mu.da ne zaboravim :sivi soko leti sa planine,leti ,leti..
  15. dunavko

    Buffer

    evo da se ne pravim pametan,ima ko je pametan a ko vodu nosi.vidis pojacanje,ul.impedansa itd.a sve je to ovaj sergeev uradio.ovaj dodatak jezahvaljujuci AV ustupljen na ovim stranama.i bez politike molim inace cu ja poceti da se ponasam kao pojedinci,samovoljno,nerazumno,neodgovorno,neo... Катодный повторитель Схемы, которые мы рассматривали до сих пор, касались исключительно усиления по напряжению. Иногда необходим буферный каскад, который обеспечивает высокое входное и низкое выходное сопротивление. Катодный повторитель имеет коэффициент усиления по напряжению немного меньше единицы (1) и значительный коэффициент усиления по току. У него низкое выходное сопротивление, обычно < 1 кОм, высокое входное сопротивление (например, ≈ 500 МОм в ламповых микрофонных усилителях). Кроме того, в отличие от усилительного каскада по схеме с общим катодом (рассмотренный ранее резисторный усилитель), где выходное напряжение противофазно входному, катодный повторитель не инвертирует, то есть закон изменения выходного напряжения повторяет закон изменения входного с точностью до фазы. Отсюда и название «повторитель», тогда как, усилительный каскад по схеме с общим катодом довольно часто называют «инвертором». Начнем рассмотрение катодных повторителей с простейшей схемы с фиксированным смещением, приведенной на рис. 3.21. Глядя на эту схему, нетрудно заметить, что здесь изменилось положение нагрузочного резистора (он теперь установлен не в анодную цепь, а в катодную), таким образом, чтобы выходной сигнал снимался между катодом и общим проводом. Однако, работа такого каскада может быть рассмотрена таким же образом как и ранее, используя нагрузочные линии (рис. 3.22). Итак, пусть нагрузочное сопротивление выбрано равным RH = 100 кОм. На рис. 3.22 вычерчена соответствующую этому сопротивлению нагрузочная линия. Выберем величину сеточного напряжения смещения Vc = —2,5 В, а также величину постоянного напряжения между катодом и анодом лампы Va = — 81 В, получая максимальную линейность в области рабочей точки. В этом случае катод относительно общего провода находится под напряжением Vк, определяемым разностью между напряжением источника питания ВН (285 В) и напряжением между анодом и катодом Va:VK = 285 В — 81 В = 204 В. В этом случае, для того, чтобы обеспечить между сеткой и катодом необходимое напряжение смещения VCK = —2,5 В, к сетке должно быть приложено напряжение от внешнего источника смещения равное 201,5 В. Это напряжение обеспечивается делителем напряжения R1, R2 за счет общего источника питания ВН. Рис. 3.21 Катодный повторитель с фиксированным напряжением смещения Рис. 3.22 Рабочая точка катодного повторителя с фиксированным напряжением смещения Обратим внимание, что катодная цепь, включая нагрузочный резистор, является общей как для пути протекания входного (сеточного) тока, так и выходного (анодного). Более того, от величины выходного (анодного) тока зависит напряжение, падающее на катодном резисторе, а значит и напряжение VCK между сеткой и катодом (поскольку потенциал сетки относительно анода однозначно определяется резистивным делителем). Потенциал же катода относительно земли тем выше, чем больше анодный ток. Рост потенциала катода приводит к запиранию лампы и уменьшению коэффициента усиления, аналогично случаю катодного автосмещения в резисторном каскаде с общим, рассмотренному выше. Таким образом, мы снова имеем дело с отрицательной обратной связью по току. Однако, если в резисторном каскаде с общим катодом (путем шунтирования катодного резистора блокировочным конденсатором ) мы разрывали обратную связь по переменному току, оставляя ее лишь по постоянному, то в случае катодного повторителя, на катодном резисторе падает полезное выходное напряжение, закорачивать которое емкостью ни в коем случае недопустимо. Таким образом, катодный повторитель является усилительным каскадом, охваченном 100% отрицательной обратной связью по току. Также такую схему включения лампы часто называют схемой с общим анодом, который по переменному току соединен с общим проводом через нулевое внутреннее сопротивление источника питания ВН. Для того, чтобы найти коэффициент усиления каскада с обратной связью, каковым и является катодный повторитель, воспользуемся (как и в предыдущих примерах) обычной методикой оценки коэффициента усиления из нагрузочной линии (без учета обратной связи он получается равным Av = 28,5), и применим уравнение обратной связи: Поскольку имеется 100% обратная связь, β = 1 и результирующий коэффициент усиления по напряжению в нашем примере становится равным 28,5/29,5 = 0,97. Мы рассматривали ранее (применительно к резисторному каскаду с общим катодом), что эквивалентное сопротивление катодной цепи по переменному току определялось следующим соотношением: Здесь под Rн понимается резистор, включаемый между анодом лампы и источником питания ВН. Но для катодного повторителя, Rн между анодом и ВН = 0, таким образом, это уравнение сводится к более простому: rк = 1/gm. Из анодных характеристик лампы можно графически определить, что крутизна gm ~ 5 мА/В — это дает выходное сопротивление равное ≈ 200 Ом. Это не особо точное вычисление, поскольку графический метод определения крутизны gm обладает значительной погрешностью, но это не имеет существенного значения, поскольку обычно в аудио катодном повторителе, последовательно с его выходом, включают резистор величиной = 1 кОм, чтобы гарантировать устойчивую работу усилителя. Тем не менее, даже результирующее выходное сопротивление (с учетом этого добавочного резистора) равное 1,2 кОм является достаточно низким выходным сопротивлением каскада на электронной лампе. Рассмотренный каскад, однако, не обладает большим входным сопротивлением, что не очень желательно для усилителей (поскольку затрудняет согласование с большим выходным сопротивлением предыдущего каскада), хотя каскады с низким входным сопротивлением удобны для создания активных фильтров (например, разработанных кампанией Sallen & Key). Для получения в катодном повторителе высокое входное сопротивление, часто применяют схему с автоматическим катодным смещением (рис. 3.23). Рис. 3.23 Напряжение смещения в цепи катода в катодном повторителе Теперь имеется катодное или автоматическое смещение, обеспеченное резистором 1,3 кОм, величина которого вычисляется обычным способом (см. выше). Заметим, что, добавив этот резистор, мы слегка увеличили величину RH, что должно сказаться на работу усилителя, но на практике это увеличение на ≈ 1 % имеет незначительное влияние на режим каскада. Эта схема несколько проще предыдущей, поскольку делитель напряжения теперь стоит в менее высоковольтной — катодной цепи, а не в цепи источника питания ВН. Также следует отметить, что в этой схеме несколько больше глубина отрицательной обратной связи по току, вызываемой резисторами, установленными в цепи катода. Рассмотрим режим работы этой схемы. Для предыдущего примера нами уже был вычислен коэффициент усиления по напряжению Av, равный 0,97. Можно подсчитать коэффициент ослабления делителя напряжения, образованного катодным резистором автосмещения и катодным нагрузочным резистором RH. Он составляет —0,987, следовательно, напряжение сигнала обратной связи на нижнем выводе резистора смещения сетки равно 0,96 Vвх. Поскольку выходной сигнал катодного повторителя не инвертирован, то это означает, что между сеткой и катодом имеется только 0,04 Vвх. Переменный ток за счет входного сигнала через резистор сеточного смещения будет, следовательно, только 4% от того, что был бы при непосредственном соединении этого резистора с землей. Это дает входное сопротивление каскада эквивалентное 1 МОм/0,04 = 25 МОм. Математически это выражается из следующего соотношения: Заметим, что А — это коэффициент усиления катодного повторителя, а не первоначальный коэффициент усиления по нагрузочной линии. Заметим, что это приблизительная величина, потому что не учитывает существенные паразитные емкости монтажа. Используя пример с лампой Е88СС: Рассуждения, подобные приведенным выше, можно использовать, чтобы определить эквивалентную входную емкость катодного повторителя: Нужно добавить несколько пФ на паразитные емкости монтажа, как мы делали прежде, что дает возможное значение входной емкости катодного повторителя примерно равное 4,5 пФ, что намного меньше половины значения емкости каскодной схемы или усилителя на пентоде. Предположим, что линейности спроектированного катодного повторителя оказалось недостаточно. Вообще говоря, линейность катодный повторитель всегда оказывается выше линейности усилительного каскада по схеме с общим катодом. Связано это с тем, что катодный повторитель охвачен 100%-ой отрицательной обратной связью. Это означает, что любая нелинейность будет уменьшена пропорционально коэффициенту обратной связи (1 + βA0), который в нашем примере дает уменьшение 30:1. Если рабочая точка каскада выбрана правильно, линейность обычно оказывается вполне приемлемой. Тем не менее, возможно сделать линейность катодного повторителя еще лучше. Ранее мы упоминали, что из всех эквивалентных параметров лампы, внутренний статический коэффициент усиления μ был одним из наиболее устойчивых, тогда как внутреннее статическое сопротивление rазначительно зависит от изменений тока анода. Это является существенным, потому что обычно изменения rа вызывают искажение, связанные с нестабильностью коэффициента усиления в схеме усилительного каскада с общим катодом: Если сделать сопротивление нагрузки /?н очень большим, в идеале — бесконечным, rа будет по сравнению с ним незначительно и больше не сможет вызывать зависимость коэффициента усиления от величины анодного тока, и. следовательно, — искажения сигнала. При условии, что мы выбрали подходящую рабочую точку, где μ изменяется незначительно, то получим каскад — буфер с очень низкими искажениями. К сожалению, если просто сделать RH очень большим, то получится, что на нем должно падать слишком большое напряжение, и что при этом необходимо иметь источник ВН больше 2 кВ (рис. 3.24)! Рис. 3.24 Влияние увеличения RH на катодный повторитель Для решения этого противоречия между линейностью и величиной питающего напряжения ВН, применяют катодные повторители с активной нагрузкой и ряд других схем, которые будут рассмотрены ниже.
×
