4 minutes ago, krca44 said:

Dve jesu na jednoj "liniji" na pcb-u ( zajedno ) a treca nogara odvojena, na otpornik vezana "linijom" drugom.  Te dve zajedno idu na GND/CT.

Spoji provizorno dve nožice na timeru i vrti šraf CW. Ako raste otpor te dve treba da budu spojene i na PCB. Ako pada otpor, okreni ga za 180.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 minute ago, NIXIE said:

Spoji provizorno dve nožice na timeru i vrti šraf CW. Ako raste otpor te dve treba da budu spojene i na PCB. Ako pada otpor, okreni ga za 180.

Oki doki, uradim tako  :D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
3 minutes ago, Nesic said:

Jel ova tema neka skrivena kamera?

Sto se mene tice nije.  Ja mogu jednostavno da kopiram vec radjeno a mogu i da merim sto cu da uradim prakse radi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Moram da iskopam iz rupa na padu ostatke tinola i zice na dva mesta i prosirim trecu rupu.

Lemilicom bih zagrejao iglu koju bih drzao klestima  ili  mogu da probam da naostrim parce solid core zice pa isto sa njom ?

neka preporuka za ovakvu akciju ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Vakuum pumpica, kao nekakav obavezan deo pribora za lemljenje-razlemljavanje.

Moze i da se rastopi kalaj i (o) tresne lako stampa o sto, ali pravi nered i kapljice kalaja se razlecu...pride treba i nesto vestine da se ne mlati bezveze...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
2 minutes ago, vladd said:

Vakuum pumpica, kao nekakav obavezan deo pribora za lemljenje-razlemljavanje.

Moze i da se rastopi kalaj i (o) tresne lako stampa o sto, ali pravi nered i kapljice kalaja se razlecu...pride treba i nesto vestine da se ne mlati bezveze...

Vakuum pumpica - jok , samo pletenice

Lupao sam ali nece da izleti  :D   .... malo je kalaja ostalo, koliko da rupa bude zapusena sa parcetom zice... tako da ne znam da li sam ga dovoljno zagrejao .... probacu ovako pa sta bude, ne da mi se da ostavim

Hvala

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Dobro vece

Stigla mi djunta da narucim dva trafoa kod Trafomatic-a.

Specifikacije su mi :

Torus za Hi-Fi pojacala / 20 VAC

Primar 230 V, domaca mreza

Sekundari : 38V sa srednjim izvodom ( AC1, AC2, CT na pcb stabilizatoru ).

Primar i sekundari sa licnastim izvodima duzine 20cm

Primar naspram Sekundara ( motan )

Elektrostaticka i Elektromagnetna zastita

----

Da li je ovo dovoljno podataka, da saljem mail veceras ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Dobro vece

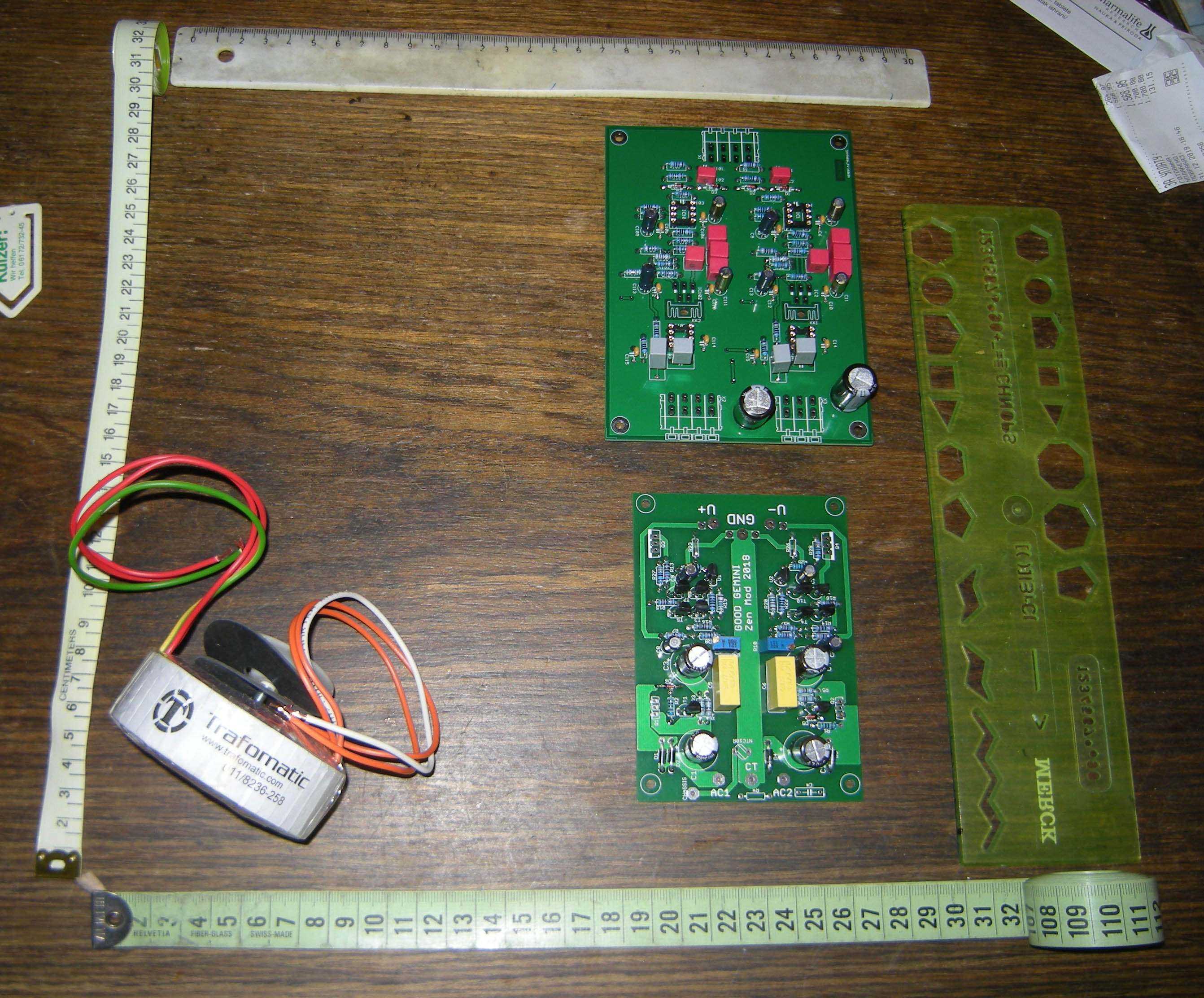

Poredjao sam pcb plocice i trafo da vidim koje bi bile dimenzije kutije i optimalni raspored.

Evo do cega sam dosao ( na pcb teba jos ugraditi tranzistore sa hladnjacima itd, ovo je kao primer ).

Papir je A4 dakle 300x210mm,  za kutije bi to bilo 330 x 230 / 280 mm.

Ako pak okrenem "kutiju" tako da front bude kraca strana,  trafo mi dodje odmah pored phono pcb, pa mi se cini da je ovaj raspored manje/vise optimalan.  Takodje odgovara mi da sirina front-a bude 320-330mm, zbog uklapanja sa pojacalom.  Ako izaberem 330 x 280 imam vise nesto prostora da udaljim trafo od obe pcb.

Misljenja ili kritike su dobrodosle.



DSCN3163 copy2.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

trafo u kontra cosak od preampa

reg tako da napojni vodovi na preamp pcb budu sto kraci

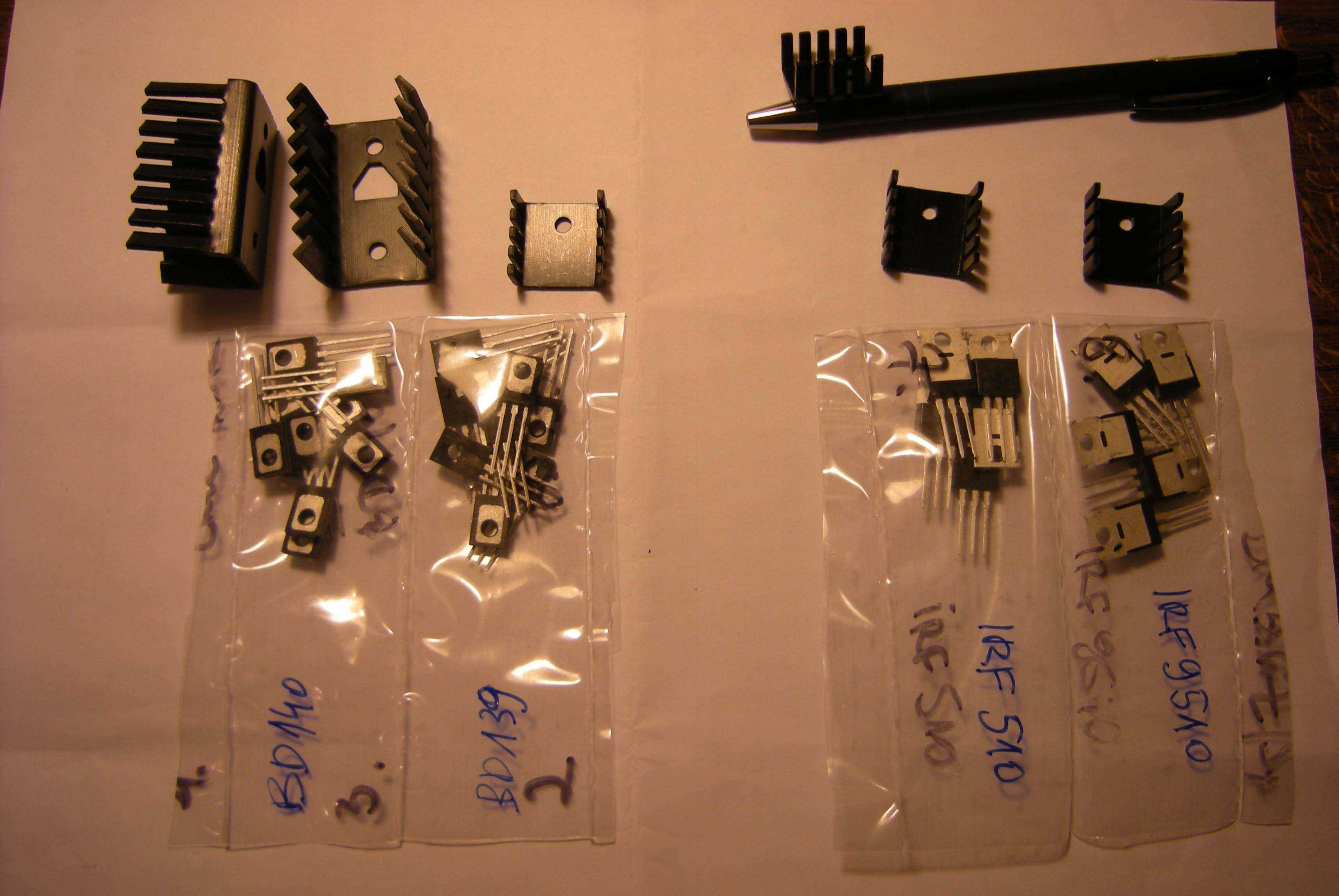

minimalni hladnjaci samo na BD , ne trebaju na mosfetima

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ako stavim trafo u kontra cosak AC kablovi do regulatora ce biti duzi a od reg-a do phono-a malkice duzi.

Fotkacu da visualizujem.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Neki je standard da je trafo u levom gornjem cosku. Ispravljac prema napred. Plocica preampa gore desno, sto blize konektorima. Sto manje ac zica u kutiji, moguc je mrezni prekidac na zadnjoj strani.

Idealno bi bilo posebna kutija za trafo i ispravljac, a posebna za preamp...povezano neki cetvoropinskim kablom i konektorom...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

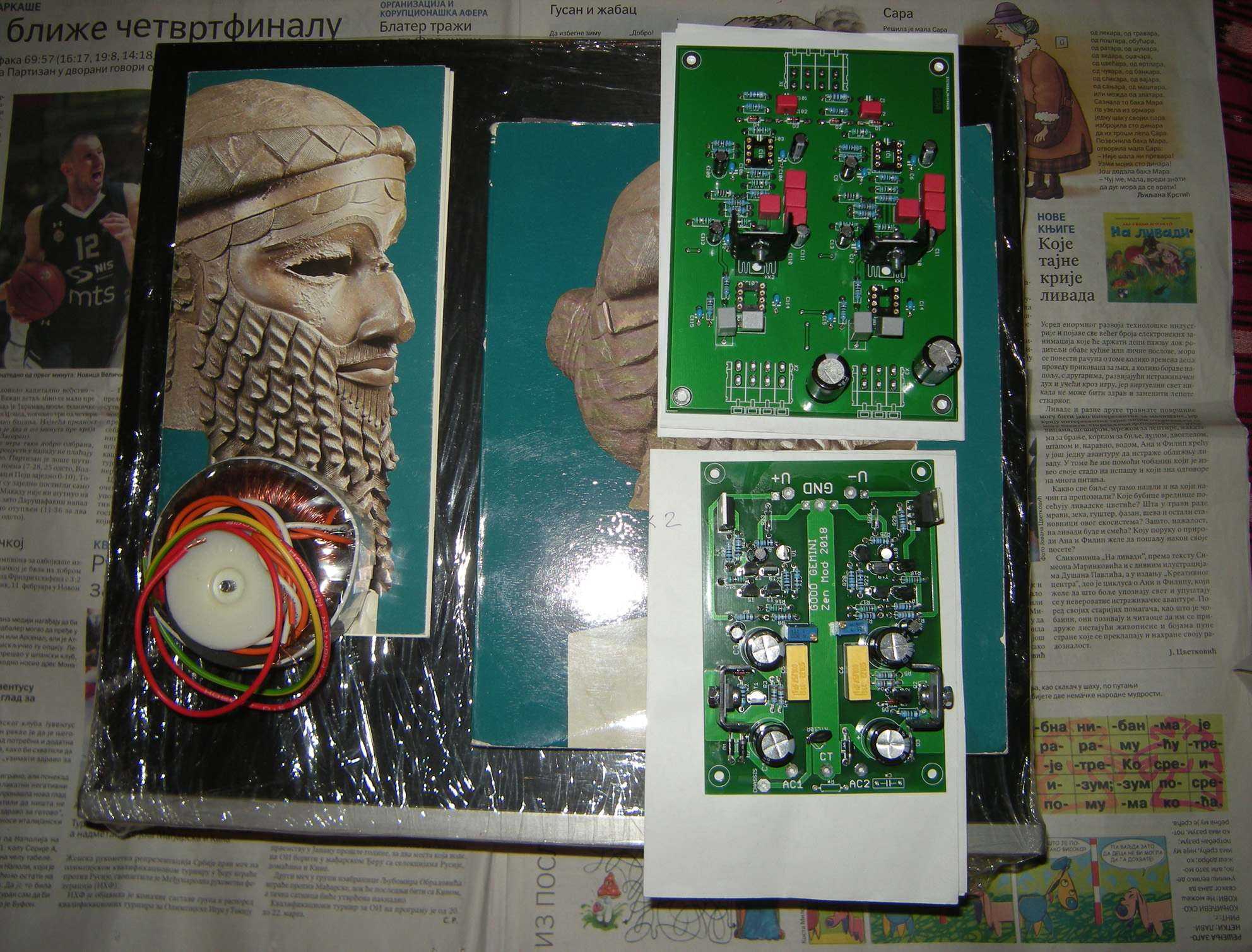

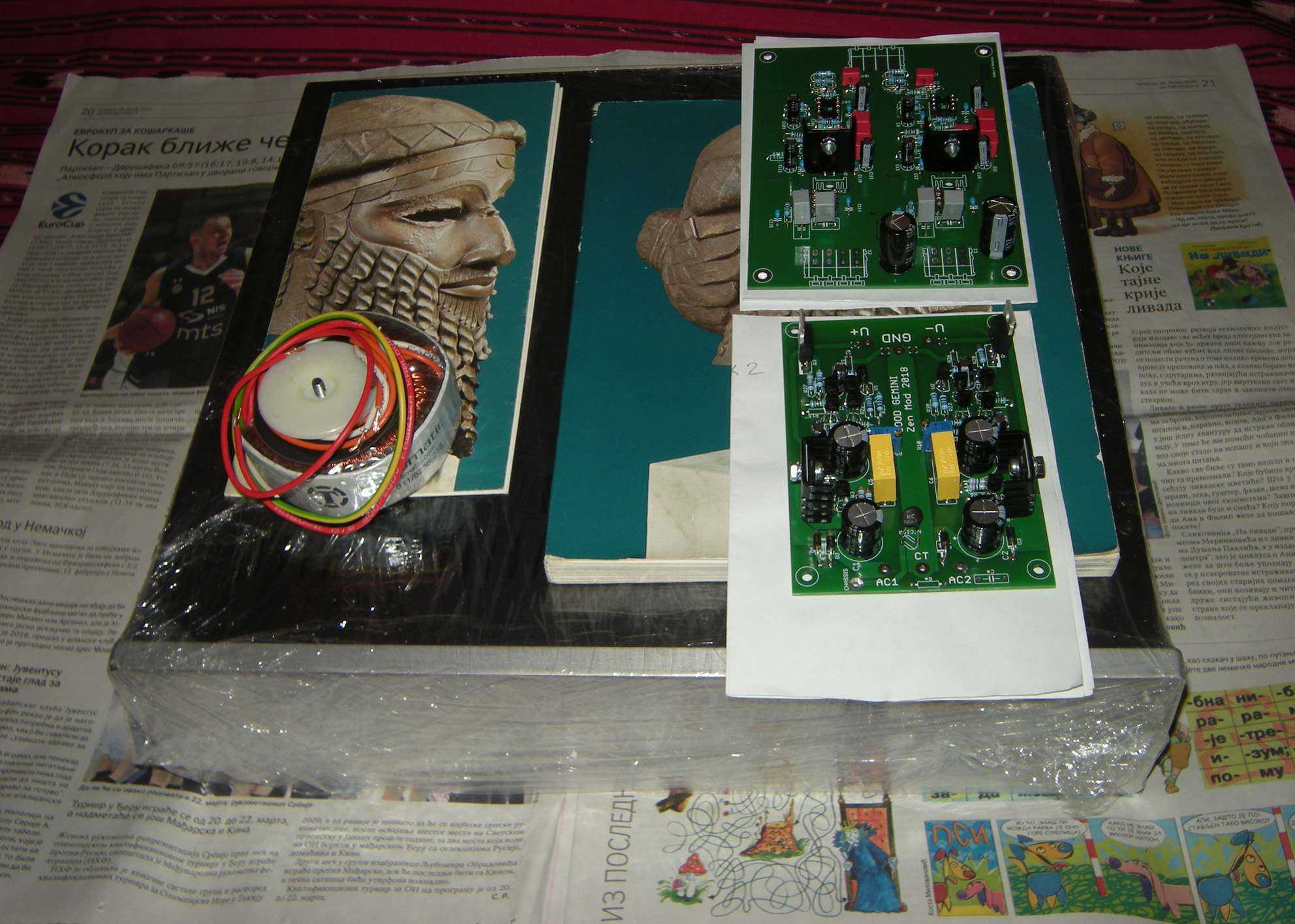

Taman napravih tri fotke.

OK slikacu sutra opet sa trafoom levo.  :D

Hteo bih da izbegnem dve kutije, 330 x 280 ako bude moguce, bila bi idealna ( ili 330x330 ), eventualno pregrada izmedju trafoa i pcb-a.

Stavicu fotke sada, kad ih vec napravih, raspored trafo na levo moze da se zamisli a slikacu sutra, ove fotke stavljam sada zbog generalnog rasporeda pcb-a u odnosu na trafo i medjusobno.

Zadnja se meni najvise svidja ali to nema veze, koja odgovara najboje ta ce ici ( obrnut raspored trafo levo pa ostalo ).



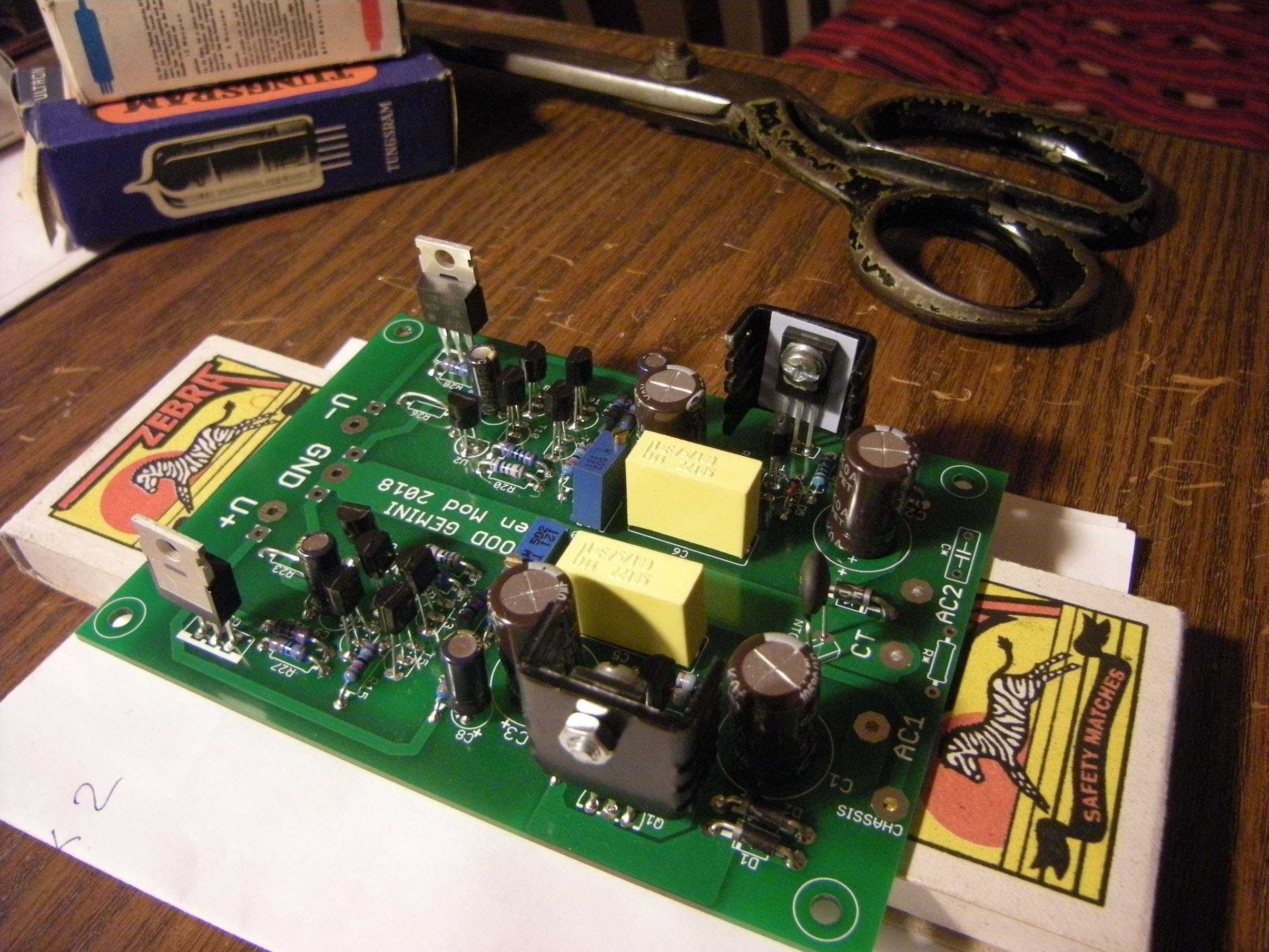

Na zadnjoj Gemini reg moze da se rotira nadesno.



DSCN3165 copy.jpg

DSCN3167 copy.jpg

DSCN3170 copy.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Recimo kao fotka 2 uz primedbu da uz trafo bude zadnja stranica, sa konektorima, i preamp malo priblizen istoj.

To minimizuje putanju 230v ac kroz kutiju i ostalih zica...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Razumeo, trafo stavim kod IEC konektora... ok videcemo sutra, napravicu nove slike i jos razmisljati.

Hvala

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 9/11/2019 at 10:49 PM, Zen Mod said:

NTC precnika 8-10mm ; snalazi se , kako nauciti drugacije ?

Nasao sam u Kelco-u NTC 10R sa standardnim izvodima, raster odgovara  (  10R /  25C stepeni / 3A /  Fi=7mm ).

Lemim samo 1 ?

Ispod je link ako hoces da vidis sta sam uzeo

http://kelco.rs/katalog/detalji.php?ID=17526

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
8 minutes ago, Zen Mod said:

na pcb napajanja ima pozicija samo za 1

Pa da vidim nego gledao i shemu... pa rekoh "ko pita ne skita"

:D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
