Macura phono predpojacalo , krca44

[krca44]

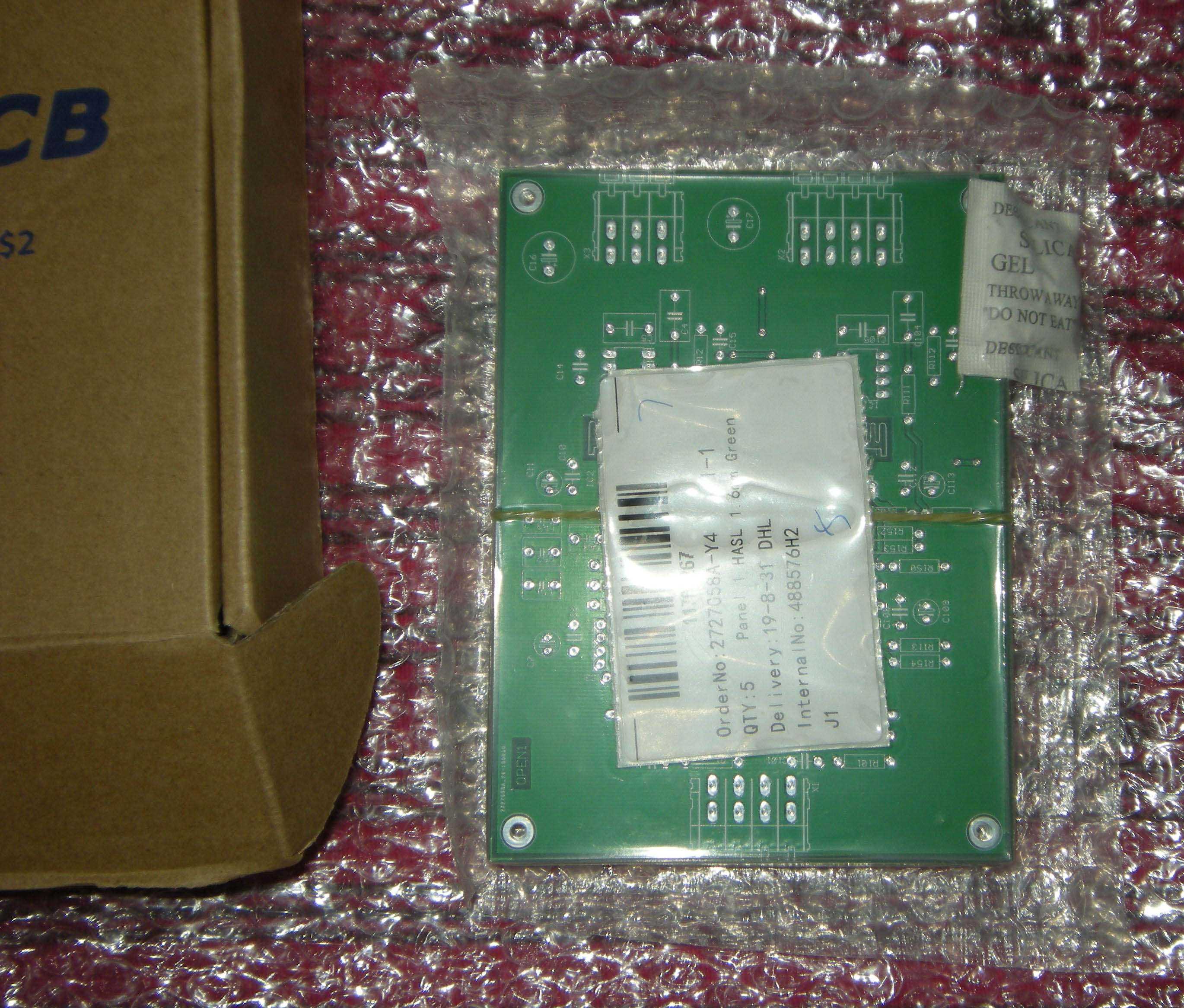

Stigle mi pcb za ovo  http://pmacura.cz/openphono.htm

Neke delove imam, krenuo da narucujem ostalo.





[mutayu]

1 hour ago, krca44 said:

Stigle mi pcb za ovo  http://pmacura.cz/openphono.htm

Neke delove imam, krenuo da narucujem ostalo.







Jesi uzeo i plocice za napajanje?

[krca44]

Ovo Macura phono predpojacalo napravio je kolega sa komsijskog foruma i imao sam priliku slusati muziku kod sebe, preko tog aparata, na par sati.

Od tada pa do sada ( cca. 8 meseci ) interesevalo me je vise projekata za izradu, najvise cevni phono...  ali sada kad je doslo vreme da se krene morao sam dobro razmisliti sta praviti i zakljucio da cevi nisu za totalnog pocetnika a da ovaj phono svira bolje od moga i mislim da se moze zavrsiti.

[krca44]

25 minutes ago, mutayu said:

plocice za napajanje?

Nazalost Macura ne daje dokumentaciju za sopstveno napajanje, nije potpuna.

Imam od kolege ManicP-a stabilisano napajanje koje se mozda moze prilagoditi.   Sem toga hteo bih da pogledam kakvih jos mogucnosti ima.    Znaci to je sledece.

[mutayu]

47 minutes ago, krca44 said:

Nazalost Macura ne daje dokumentaciju za sopstveno napajanje, nije potpuna.

Imam od kolege ManicP-a stabilisano napajanje koje se mozda moze prilagoditi.   Sem toga hteo bih da pogledam kakvih jos mogucnosti ima.    Znaci to je sledece.

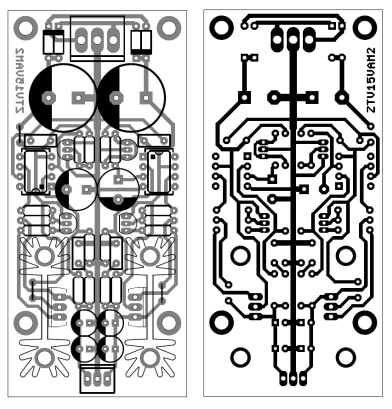

Proveri, mozda ti samo ovo nedostaje:

[krca44]

2 minutes ago, mutayu said:

Proveri, mozda ti samo ovo nedostaje:

Da ali gde da nadjem Gerber da se izradi ?

Skinuo sam dokumentaciju samo Macura ne daje Gerber za izradu pcb a ja ne znam da napravim sam niti imam software za crtanje / pravljenje pcb-a.    Ne poznajem nekog ko bi ovde to mogao uraditi... mislim ne znam koga da pitam za izradu...

[mutayu]

Treba proveriti plocicu prvo pa onda , ako je dobra, mozes naruciti da ti se uradi i sa pdf-a ili cak nekom prostijom metodom.

[krca44]

3 minutes ago, mutayu said:

Treba proveriti plocicu prvo pa onda , ako je dobra, mozes naruciti da ti se uradi i sa pdf-a ili cak nekom prostijom metodom.

Hvala probacu... razmisljao sam da li je moguce umesto vodova na pcb uraditi isto pomocu bakarne zice na protoboardu... ali ne znam, mozda sam sad bas lupio

[shonne]

Ovo se da lako nacrtati i da se gerberi naprave. Postoji i druga mogucnost... Milan iz Nisa radi plocice i sa pdf-a. Proveriti samo je li 1:1.

[krca44]

2 minutes ago, shonne said:

Proveriti samo je li 1:1.

Ovo mi je palo na pamet kao obavezno.

Narednih dana gledam da zavrsim nalazenje komponenti za phono pcb, potom cu proveriti dimenzije za napajanje i javiti se za kontakt Milana iz Nisa.

Hvala !

[shonne]

I za jednu ili drugu varijantu ako treba pomoc, javi se [emoji3]

[krca44]

Hocu, hvala !

[krca44]

20 hours ago, mutayu said:

Proveri, mozda ti samo ovo nedostaje:

Mutayu gde si molim te nasao ove slike ?

Jos sinoc sam video da ovo nemam u dokumentima a nisam video ni kod Macure medju dokumentima napajanja.  Sa pcb-a izgleda po tekstu da je ovo mozda novija verzija...

[mutayu]

Na nekom slovackom forumu. Potrazicu sutra pa cu napisati preciznije. Proveri jedan po jedan elemenat da li odgovaraju semi.

[Zen Mod]

gde vam je sema?



msm cisto da vidim i potvrdim sto mi se javlja - bzvze je ta pcb ......

[mutayu]

12 minutes ago, Zen Mod said:

gde vam je sema?



msm cisto da vidim i potvrdim sto mi se javlja - bzvze je ta pcb ......

Sema: http://pmacura.cz/ZT15VA_schema.pdf

Ne znam da li je dobra pcb, nisam je proveravao.

[krca44]

44 minutes ago, Zen Mod said:

msm cisto da vidim i potvrdim sto mi se javlja - bzvze je ta pcb ......

Zene cenim svaku pomoc, stvar generalno stoji ovako :  treba neka stabilizacija relativno dobra i da je pocetnik moze sastaviti... ta su dva uslova najvaznija  ( i da pcb & delovi ima da se nadju   ).

Parametri su +/- 15-20V ( 17V idealno ) i 100mA po grani.

Neko mi rece da ta Macurina stabilizacija nije losa a sem toga vidim na big DIY da je neko zavrsio projekt i koristio neku Salasovu stabilizaciju ( moram da vidim koju i kakva je dostupnost ).

Ako imas neku preporuku, bio bih zahvalan.

[krca44]

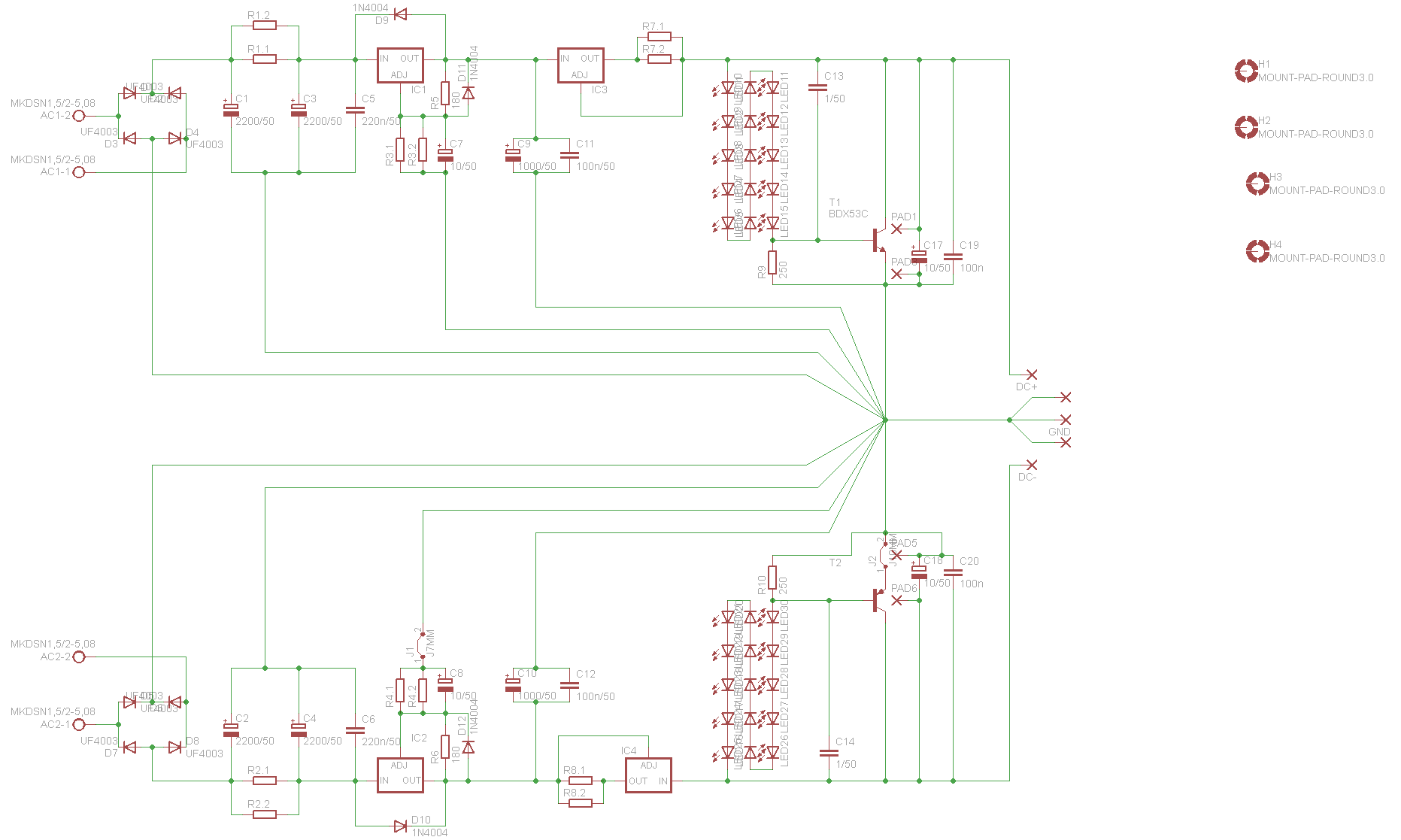

Da se ne trazi ako nema potrebe prilazem shemu stabilizacije koju imam i koja bi mozda mogla da se podesi na odgovarajuce parametre :



[vladd]

Jel to audiofilski problem da se stavi zenerka umesto 15 ledara? Siri se prica da LED ima manje sum tamo negde(ne gleda se frekventno previse visoko pa deluje tacno), ali se nista ne kaze koliki sum imaju 15 LED na red? To valjda noje vazno, deluje spektakularno, kao cirkuska satra...

A cela prica uslovno i vrlo uslovljenono vazi za napone i zener komponente do 6V

Svakako da 15LED imaju zajedno znacajno(dramaticno) veci sum(koji se sabira) od jedne zenerke preko 6V



DA ne spominjemo los temperaturni drift LED, to nije u modi.

[ManicP]

9 hours ago, krca44 said:

Da se ne trazi ako nema potrebe prilazem shemu stabilizacije koju imam i koja bi mozda mogla da se podesi na odgovarajuce parametre :

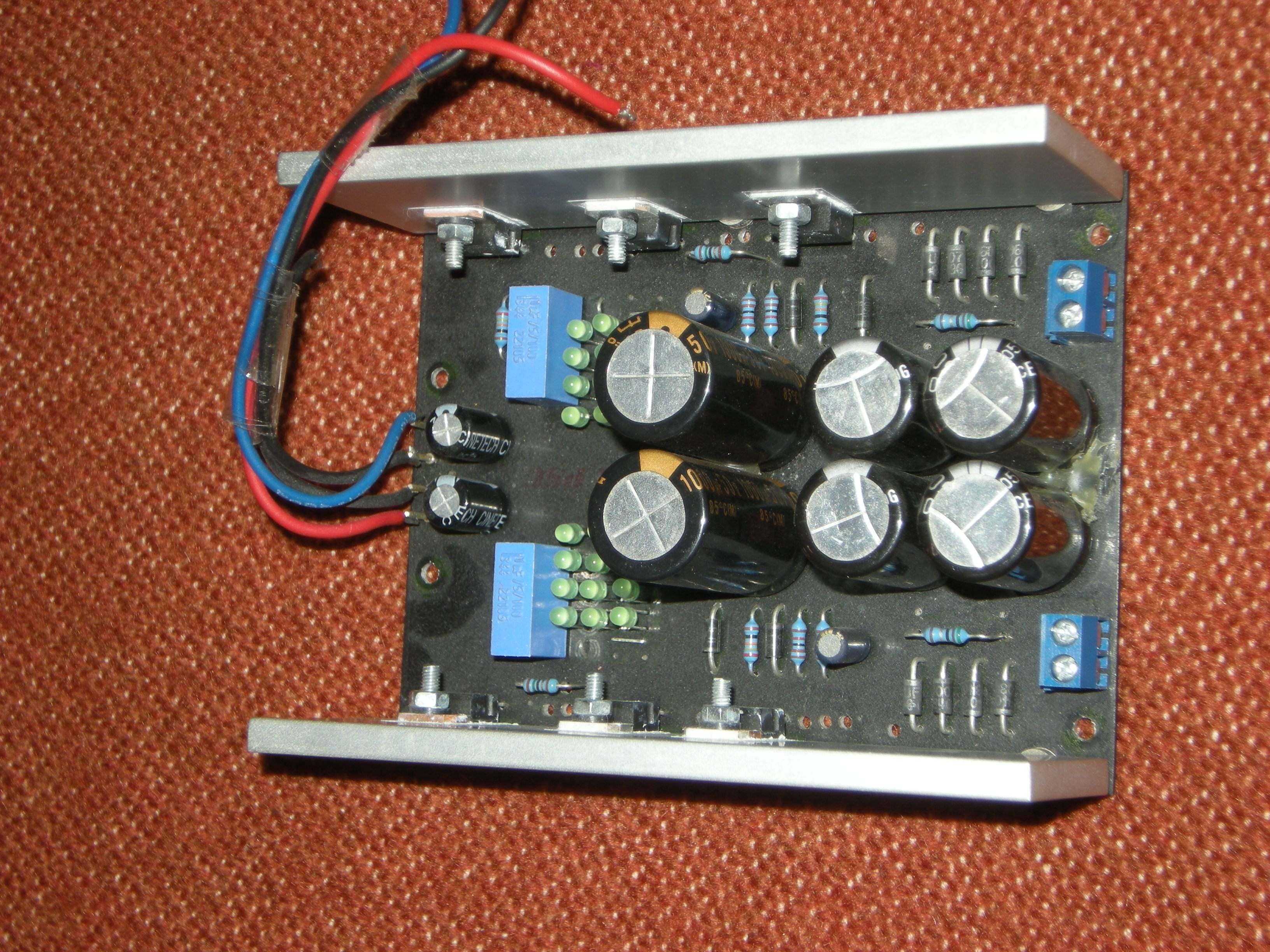

Izlazni napon je na tim modulima podešen na 24V ako se dobro sećam. Treba odvaditi LED na izlazu (svaka nosi oko 1.6V) i ubaciti kratkospojnik. Za 17V na izlazu recimo skinuti 4 kom.

Max izlazna struja se podešava sa CCS koji čine IC3 sa R7.1 i R7.2 u paraleli (odnosno IC4 sa pripadajućim otporima za negativnu granu) i iznosu 1.25/Rekv (Rekv je ekvivalentan vrednost R7.1 i R7.2 u paraleli).

Ulazni DC napon treba da je 8V viši od izlaznog, AC napon trafoa je (Uout+8V+2x0.7V)/1.41.

Ako se poveća struja moguće da treba doraditi hlađenje, može da se doda hladnjak na onaj AL flah.

[Zen Mod]

evo dacu vam i Gerbers i semu ( koju usput vec imate kao deo od Iron Pumpkins) za Good Gemini regulator

msm , dobar regulator nije Bozje Slovo . ali malo ih je koji su u modi a da su stvarno zaokruzeno dobri

kod Milanpcb mozete uraditi pcb , samo obratiti paznju da - posto on ne radi vias - da se pojedini elementi poleme sa obe strane stampe

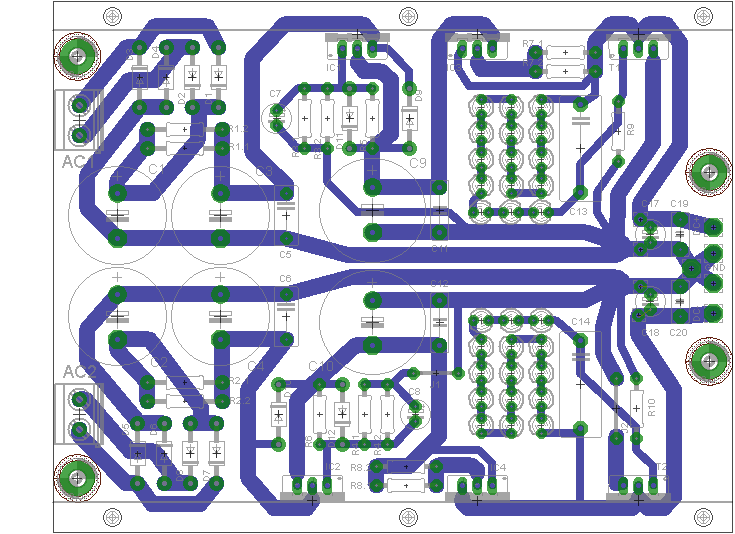

Macurina sema je OK , ali je pcb katastrofa , da ne objasnjavam neophodnost odvajanja energetskih vodova od vodova signala za pojacavac greske

otvoriti novu temu (preseliti predmetno) ako mislite nastavljati ; ovde ce se to samo zagubi

[Mikorist]

2 hours ago, vladd said:

koliki sum imaju 15 LED na red?

sqrt(v1^2+v12^2+v3^2+v4^2+v5^2+v6^2+v7^2+v8^2+v9^2+v10^2+v11^2+v12^2+v13^2+v14^2+v15^2)

Ovoliki

Videti https://www.diyaudio.com/forums/parts/35821-noise-measurements-leds-zener-diodes.html
