Usporio sam ... ovaj zadnji deo sve radim prvi put, nista nije rutinski, tako da gledam, razmatram, pitam kad moram i uradim tek kad mi je potpuno jasno u glavi sta-kako-tako aha -  - uradim.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Dobro vece

Povezao sam zadnje veze i izmerio DC napone.

Dobijene vrednosti su :

+ 14,45 V,  - 14,36 V  ( u odnosu na gnd )

Sada imam malu nedoumicu - mogu da povisim napon na plus vodu ( 14,8 V ) ali na minus vodu ne mogu zapeo sam na vec dobijenoj vrednosti 14,36V.

DVM kaze da za DCV merenje ima toleranciju 0,5%-2% ali ne sumnjam u njega.

Napon podesavam pomocu Heli trimera a trimer na minus grani se ponasa kao da ne moze dalje i daje zvuk kao da unutra neki tockic-srafic preskace.

Preporuceni naponi za phono pcb su 15V - 18V ( max ) a idealno bi bilo 17V.

Posto sam na granici od 15V po grani, spojio bih dc vodove sa phono pcb i probao dalje kako radi, ako nema saveta - zamerki - preporuka ( iskreno ne bih sad menjao heli trimere ako je do njih ).

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Podesi plus i minus granu na 14,36V i probaj. Za veći napon očigledno mora nešto da se menja od delova, to možeš i kasnije.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ako je 15V preporuceno , dovoljno si blizu

samo pojednaci +/- napon u 5% i idi begaj

ako bas hoces vise volata postopoto, i to je lako , zamenom jednog otpora po grani



edit: po prilozenoj semi , prvo oteraj oba trimera u kontru skroz , a R8 i R11 smanji za 5K (koliko su trimeri) , na prvu standardnu vrednost



ako su ti R8 i R11 montirani 10K , stavi 4K7 ili 5K1 ili 5K6

ako su montirani 12K , onda stavi 6K8 ili 7K5

mozes i da zalemis otpor paralelno postojecem odozgo, da ne moras da vadis pcb, sam izracunaj koja ti paralelna vrednost treba

kad uradis to , presteluj na ljubljenih +/-17V



GEMINI REG SHEMA !.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 10 minuta, Zen Mod reče

mozes i da zalemis otpor paralelno postojecem odozgo, da ne moras da vadis pcb, sam izracunaj koja ti paralelna vrednost treba

kad uradis to , presteluj na ljubljenih +/-17V

Hvala Zene, izracunacu, vise mi ovo odgovara nego da odlemljujem.

Ujednacio napone na 14,36 V.

Sutra cu da vidim da li Macura zuji, nesto sam skeptik kako sam izveo signal gnd, samo zicu na pcb i drugu na shasiju ali videcemo.

Da probam kako radi, pa onda ako treba visi napon, namestice se otpori.

:D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ovaj stabilizator mi je zanimljiv ako jednog dana budem pravio pretpojačalo sa OP. Jeste pomalo kompliciran ali ako ima zvučne prednosti isplati se. Razmišljao sam o kombinaciji CCS i  Shunt stabilizatora sa LM317 i LM337, ali nisam siguran da je to bolje od ovoga.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nema shuma ni zujanja koje sam ocekivao.  Nema vise statickog elektriciteta sa gramofonu i plocama.

Nije lose, ima nesto vise detalja od cevnog phono-a, ritam bolji...  dalje je stvar usviravanja i mozda dizanja napona na 16-17V.

Karakter je malo drugaciji u odnosu na cevni phono.

Zasad samo slusam ploce, nisam jos formirao neke definitivne utiske.

Gain je nizi, trebalo bi biti 40dB u odnosu na jedno 45dB sa cevima, meni vise odgovara ova niza varijanta, mogu pot vise otvoriti sto je bolje.

Iznenadjujuce imam vise basa na kutijama...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 12 minuta, krca44 reče

Iznenadjujuce imam vise basa na kutijama...

Verovatno cevni phono ima jako male sprežne kondenzatore. To je dobro za eliminaciju subsonic frekvencija, ali trpi bas reprodukcija. Obzirom da ti je to prvi uređaj koji si pravio, odlično je ispalo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 22 minuta, NIXIE reče

Verovatno cevni phono ima jako male sprežne kondenzatore.

Na izlazu je 2u2 , impedansa je 2,5-3K... ono sto mi je smetalo jeste to sto je malo lezerniji u ritmu nego sto treba, cesto imam osecaj kao da bubnjar i basist kaskaju za ostalima.  Nije to nista strasno ali ja smatram da moze bolje od toga sa cevima.

Mada pravo receno to je osnovna klasa za cevne aparate.

Lepo radi inace ovaj Macura, moram reci da sam jako zadovoljan sto je proradio iz pvog paljenja, nisam to ocekivao iako nema tu sta da se podesava sem napona.  Lepo i svira, mislim da ce mozda dalje da se poboljsa narednih dana.

:D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Cestitam.Cevni amp smo slusali kod mene.Ako bude nekada mogucnost da cujem i ovaj,bice veselo.Pa ako valja,da i ja napravim isti takav.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 15 minuta, Aoxomoxoa reče

.Ako bude nekada mogucnost da cujem i ovaj

Cim prodje ova ludaja eto mene, pa ti ostavim phono na bar sedam dana.

:D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

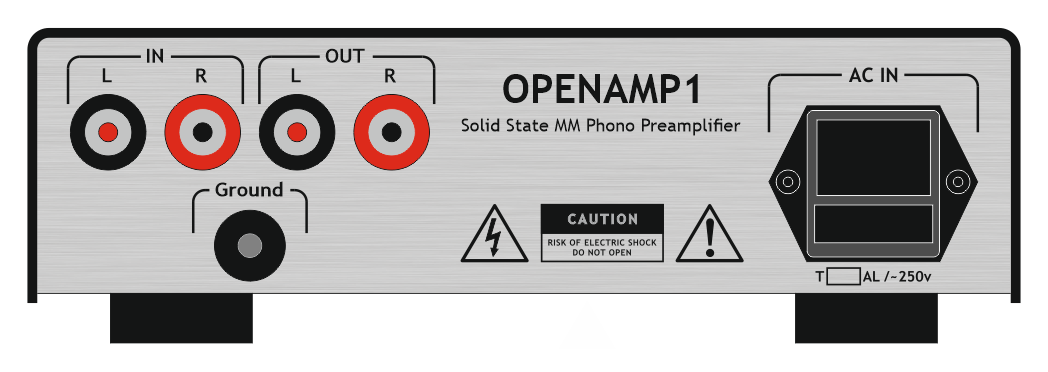

Krco možda bi trebalo uplesti malo žice na ulazu i izlazu. Odlemi kod RCA napravi upredene parice pa ponovo zalemi. Ovako slobodne u prostoru više skupljaju smetnje.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 4 časa, NIXIE reče

Krco možda bi trebalo uplesti malo žice na ulazu i izlazu. Odlemi kod RCA napravi upredene parice pa ponovo zalemi. Ovako slobodne u prostoru više skupljaju smetnje.

Bilo u planu pa na kraju odustao... da sam prvo zalemio zice na konektore, uvrnuo - da - ali uradih suprotno i zalemiti uvrnute zice u vazduhu - maltretiranje - eventualno mozda uradim - priznajem na kraju sam malo to aljkavo uradio ( postojeci phono nema uvrnute zice - pa rekoh kad moze profesionalac tako onda mogu i ja da uhvatim krivinu )  :D
