Macura phono predpojacalo , krca44

Preporučeni Komentari

Dobro vece

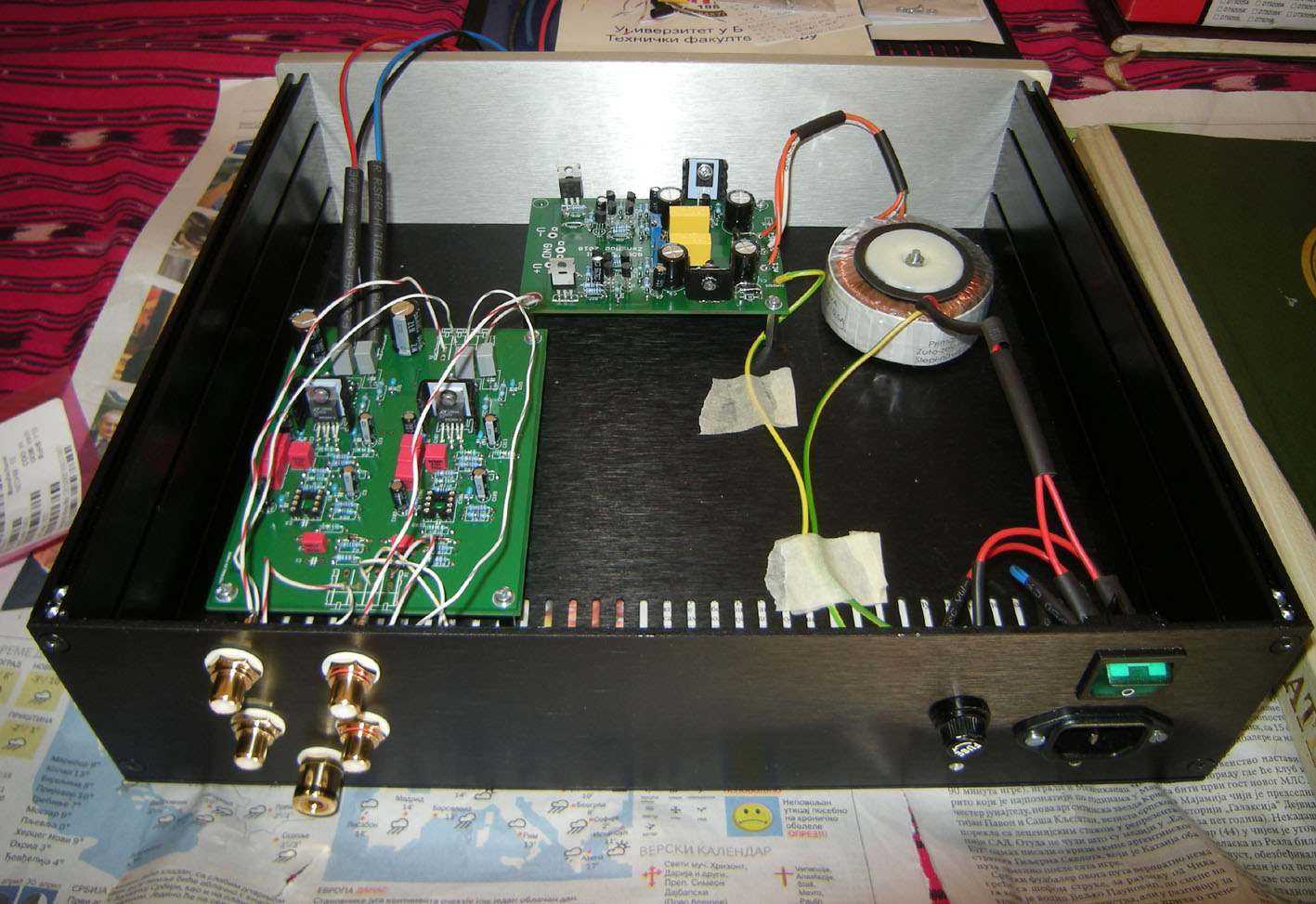

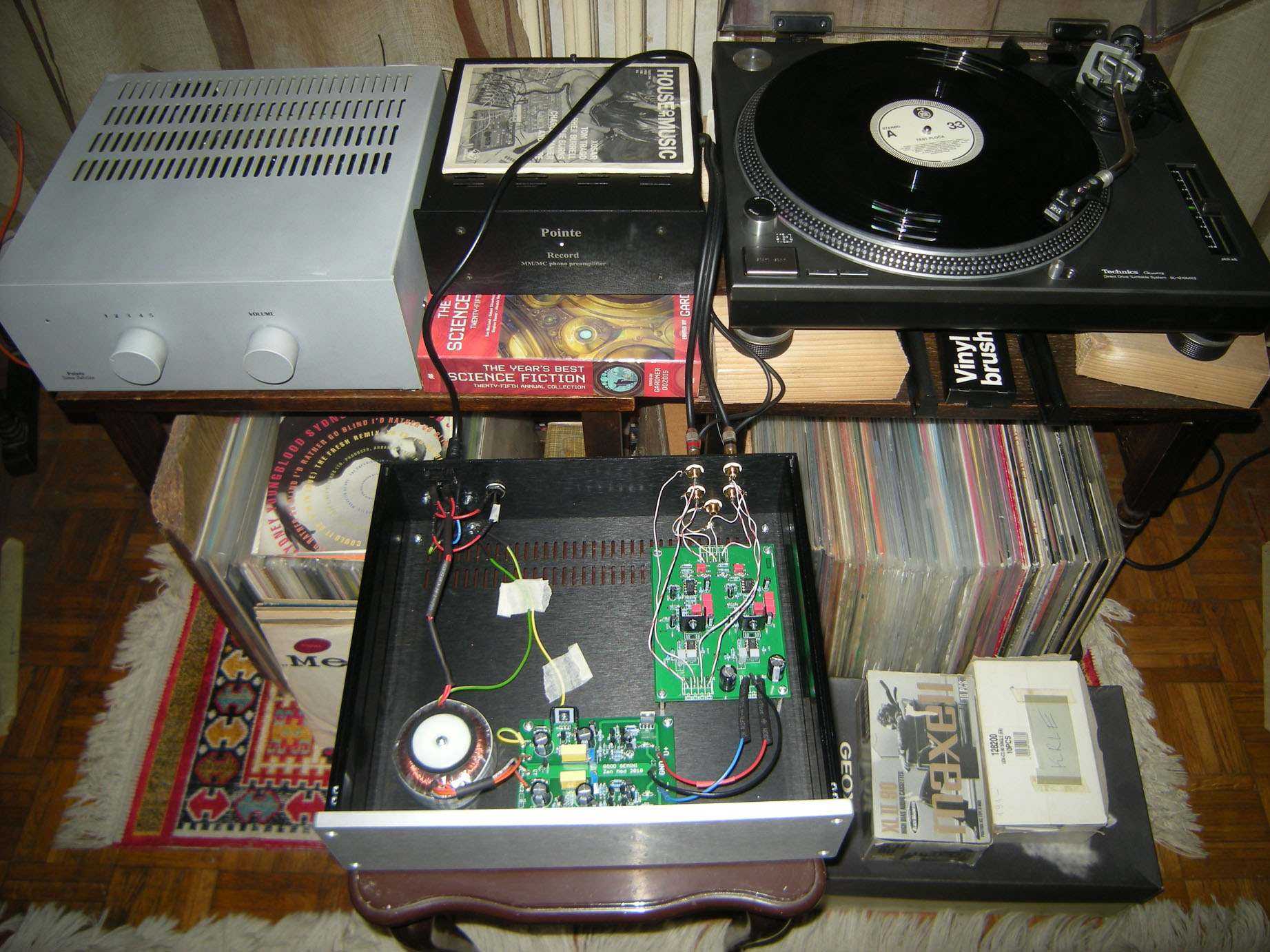

Ovo mi je predfinalni raspored, pre nego sto skratim sekundare trafoa zanima ima li zamerki na blizinu regulatora u odnosu na trafo, razdaljina je cca. 35-40mm.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

bitno je da je reg sto blize potrosacu (tj. potrosacu je bitno da je reg sto blize)

a trafo moze da bude 6 metara od reg-a

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 49 minuta, Zen Mod reče

trafo moze da bude 6 metara od reg-a

Blizu je, phono pcb ide na one distancere gore-desno, mene je brinuo potencijalno negativan uticaj trafoa na stabilizator zbog blizine.

Sad kako je tako je, vec sam u radu... mada ako bas bude neophodno i dalje imam mogucnost da malo udaljim trafo.

:D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 17.3.2020. at 22:24, Zen Mod reče

bitno je da je reg sto blize potrosacu (tj. potrosacu je bitno da je reg sto blize)

Zene jos jedno pitanje posto uskoro krecem sa finalnom montaznom i probom.

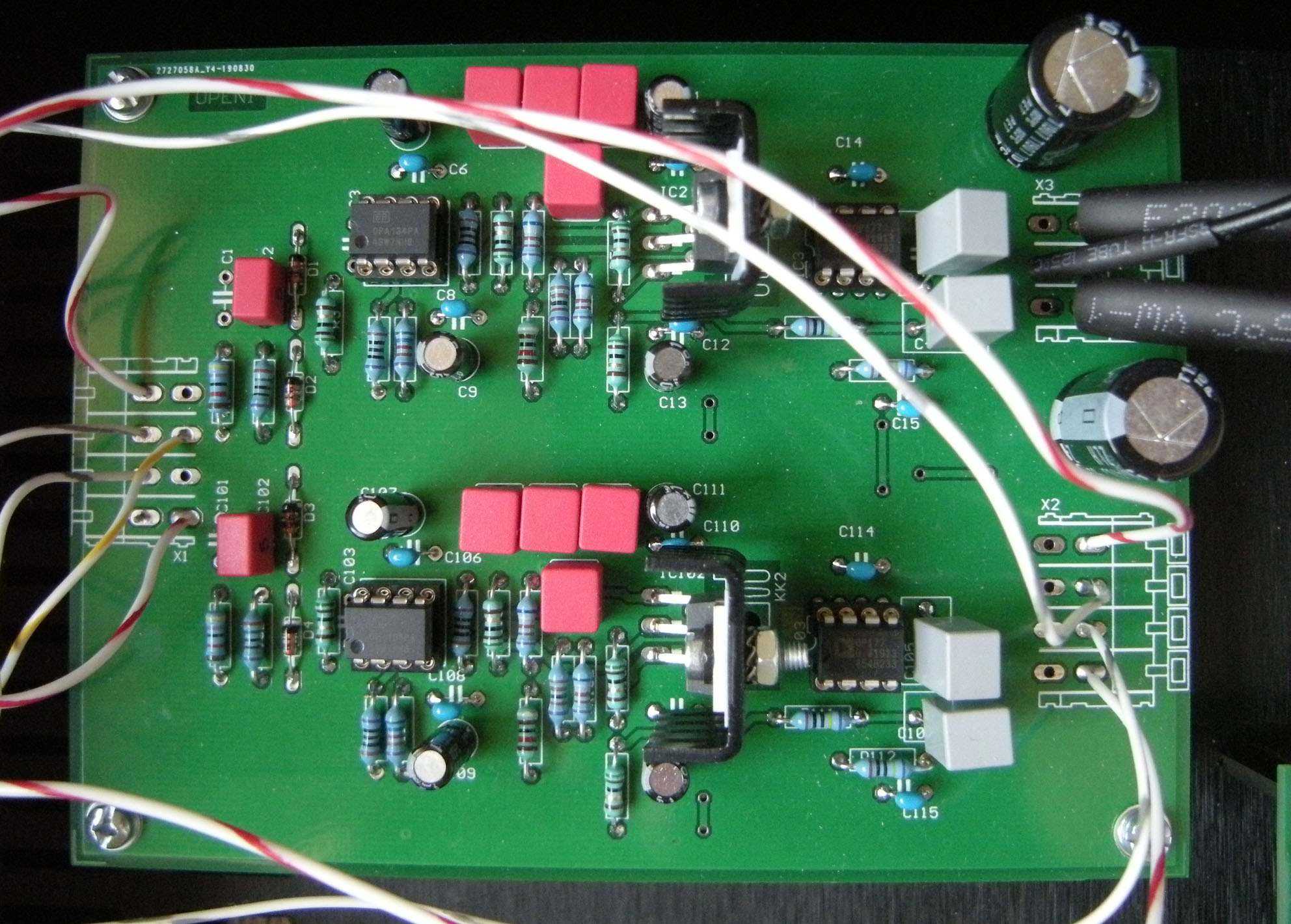

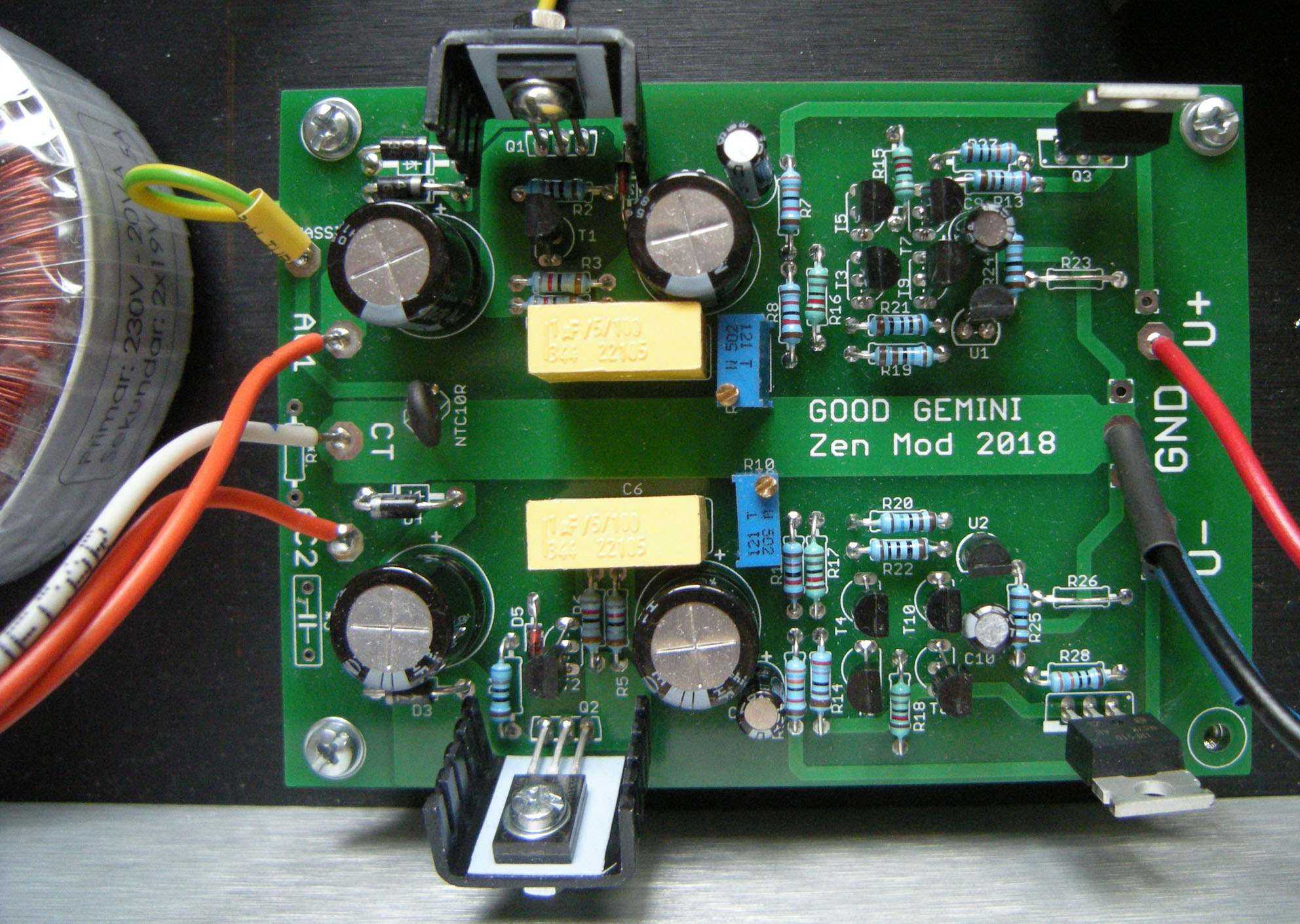

Gledam sheme Geminija i Macure i vidim da je shunt-u sledeci element ( na Macurinoj pcb ) elektrolit 470uF/50V ( plus i minus grana, paralelno ).

Da li je to prevelika vrednost za shunt tj. ima li potrebe da izmedju vezem ( u paraleli ) iza shunt-a prvo elko 10uF/50V pa onda sprovedem DC na Macuru ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

skini  to na macuri i stavi 4u7 umesto velikih

pogledaj semu, na geminiju to vec imas, samo nije nacrtano na kraju nego gde treba

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 35 minuta, Zen Mod reče

skini  to na macuri i stavi 4u7 umesto velikih

pogledaj semu, na geminiju to vec imas, samo nije nacrtano na kraju nego gde treba

Skidanje u sadasnjim uslovima ( samo pletenica ) 470uF/50V - moze da bude problematicno... ako je ikako moguce radije bih stavio onako kako sam pitao, bar dok ne nabavim vakum pumpicu.

Eventualno imam 1uF/100V Philips ( Wima 10nF/160V )  i neki otpor ako moze, a da ostane iza 470uF/50V na Macuri... ?

Mozda mogu da isecem 470/50 na Macuri ali moram da vidim sutra na dnevnom svetlu.



P.S. Da li mora ili moze da se zaobidje skidanje 470/50 ?



Javim se sutra, hvala.





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ahem

imas ti tu R8 i R109 (morao sam da se vratim na prvu stranu , pa da idem kod Macure, pa da skidam pdf,jbte,lakse bi ga napravio)

kolike su im vrednosti?


ako to imas , nemas potrebe da skidas lokalno rasprezanje

sad treba i da zapamtis - ne kaze se "imam ja tu dva komada od 470uF" , nego se kaze - "imam ja RC filter na ulazu , koji se sastoji od ......"





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 1 sat, Zen Mod reče

imas ti tu R8 i R109 (morao sam da se vratim na prvu stranu , pa da idem kod Macure, pa da skidam pdf,jbte,lakse bi ga napravio)

kolike su im vrednosti?

Ahem  :D  izvini sto ne stavih shemu i bom sa vrednostima.

Paz' ovako R09 / R109 je 51R.

R8 ili R108 ne postoji... nesto si prevideo ( mislim broj... )

Svi drugi kondovi bilo gde su :

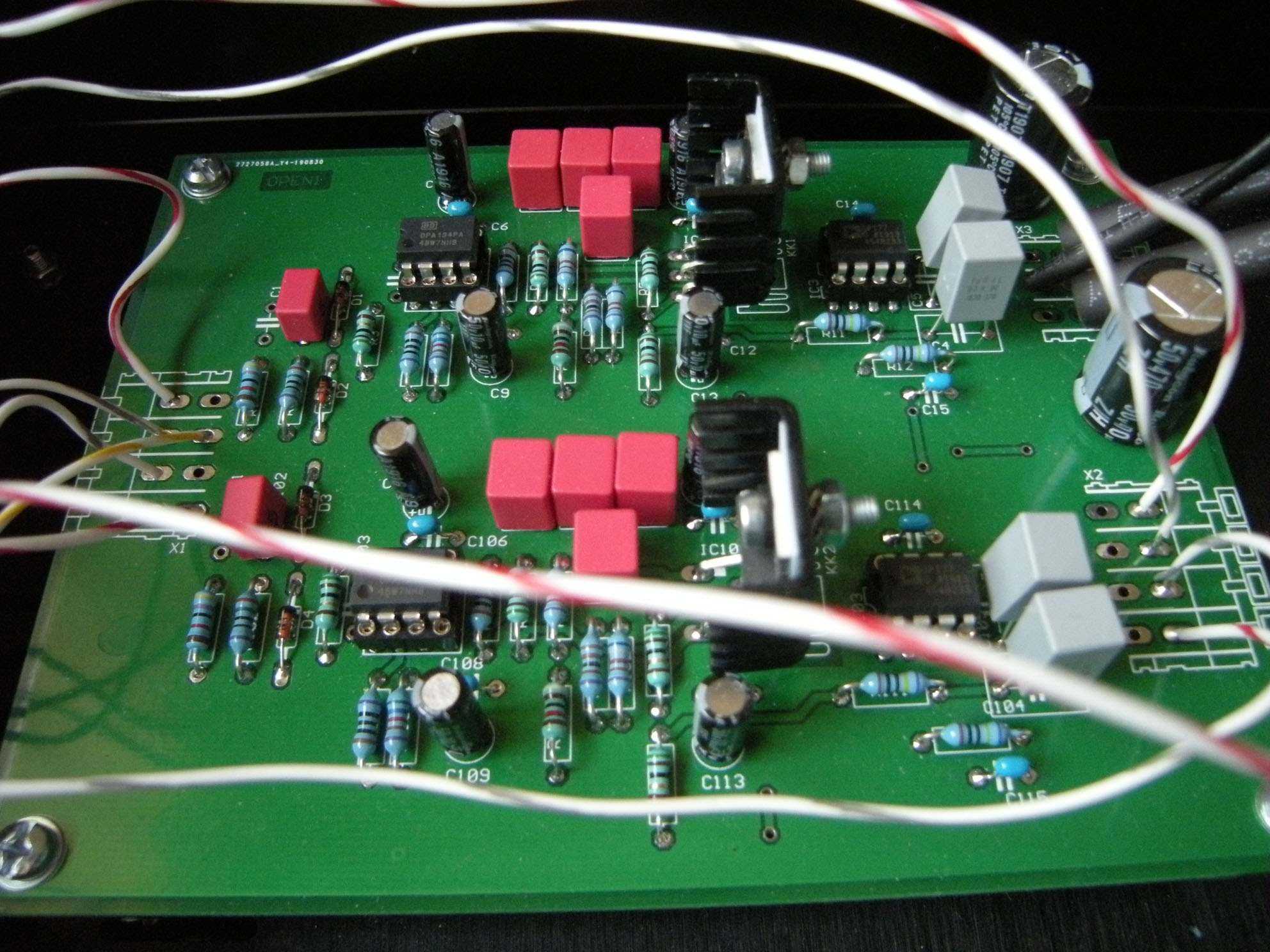

10uF / 50V elektroliti  C 07, 09, 11, 13 / C 107, 109, 111, 113

100nF / 100V  X7R  mali plavushani  C 06, 08, 10, 12, 14, 15 / C 106, 108, 110, 112, 114, 115

1uF / 63V ( u DC servo kolu ) , sive kocke  C 04, 05, C104, 105

------

Neki treci kondovi su RIAA u Feedback-u, Wima 10nF/FKP2  i 100pF / Wima FKP2 na ulazu signala

-----

Evo BOM-a ( open1_parts.pdf ) da vidis brojeve za R i C :

i onog sa shemom sto si skidao, al' neka ga vde u ovom postu.



P.S.  pola 5 je a ne vidim vise shemu kako treba, vec dva dana spavam po par sati, trokirao sam momentalno.





open1_parts.pdf doc_open_phono_en.pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 14 časa, Zen Mod reče

ahem

imas ti tu R8 i R109 (morao sam da se vratim na prvu stranu , pa da idem kod Macure, pa da skidam pdf,jbte,lakse bi ga napravio)

kolike su im vrednosti?


ako to imas , nemas potrebe da skidas lokalno rasprezanje

sad treba i da zapamtis - ne kaze se "imam ja tu dva komada od 470uF" , nego se kaze - "imam ja RC filter na ulazu , koji se sastoji od ......"





Dobar dan Zene

Da probam ponovo, pregledao sam shemu vise puta i samu pcb.

Koliko razumem shemu i prema onome sto vidim na pcb - na ulazu Macurinom ( za DC napajanje ) nema RC filter.

Ono sto vidim je da imam samo C - 470uF/50V, vezan paralelno, na plus i minus grani. Posle toga DC ide dalje na manje C kod samih IC-a  (  C filter ?  ).



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

a ebala ga sema bez naslova

bilo kasno , gledao sam pogresan sheet

ene sad pogledah pravi - imas C16 i C17

prekini vodove od ulaza koji idu na kondove i ubaci 2R2-4R7 , da dobijes RC filter i sve ce bude tip-top

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 2 minuta, Zen Mod reče

prekini vodove od ulaza koji idu na kondove i ubaci 2R2-4R7 , da dobijes RC filter i sve ce bude tip-top

Otpore serijski ili paralelno ?

Mozda ne moram da prekidam vodove na pcb...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

serijski

stavi otpore na kraj dolaznih zica i navuci heatshrink

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 1 minut, Zen Mod reče

serijski

stavi otpore na kraj dolaznih zica i navuci heatshrink

Mislio sam tako da uradim, samo nisam bio siguran dok ne rece.

Mislim da imam u furdi 8R2 da stavim 2-3 paralelno da smanjim otpor pa serijski sa dovodnim vodovima.

Hvala

:D

:drinks:
