za moje usi, visestepena pasivna filtracija je uvek bila bolja od serijskog cevnog regulatora

ako hocete brze za napraviti a zvucno i tehnicki  korektnije - a serijski - uzmite TL783 kolo

ako hocete pravo - shunt reg, sa cime god napravljeno samo da je dobro napravljeno

msm, ako je bas da se pravi Kosher - onda stavite gasne stabilizatorke





Link to comment
Podeli na ovim sajtovima

Evo ovako - imam vec deceniju i vise 2-3 PCL82 od cega je jedna ispravna, jedna verovatno ispravna a treca sigurno ne.

Pa rekoh da probam.

TL783 sam napravio, radio je otprilike 5 dana i crkao - tu sam u startu napravio malu gresku - trimer za podesavanje napona i otpornik nisu bili u paraleli vec u seriji.

Original chipova nigde nema, ono sto sam kupio u Vremxxx mozda jeste a mozda i nije - ko to zna.

Uvek mogu da napravim jos jedan na istoj pcb, sa malim izmenama - samo par stvari me nervira :

kako se odredjuje kolika treba biti zener dioda - 40 Volti ili 75 ili 100 ili 120-150 Volti ?

Na mom konkretnom primeru TL783 prima 259 Vdc a na izlazu treba dati 240 Vdc za nominalno opterecenje od 28 mA ( cela phono sekcija ).

kond na ulazu je 100 uF / 450 Vdc i mozda sam pogresio sto tu nisam stavio Bleeder otpornik ( sto inace radim ).

Nisam stavio zastitnu 1N4007 diodu.

Izlazni kond je 47 Uf u paraleli sa 2x 22 Uf - vidjao sam da cenjeni konstruktori ovde 'ladno stavljaju 220 uF....

Zastitna zenerka je bila 120 Vdc / 5W.

Link to comment
Podeli na ovim sajtovima

pre 44 minuta, NIXIE reče

ili si nešto zeznuo. Preveliku si zenerku zaštitnu stavio čini mi se, ja sam stavio 82V.

Napisao sam sta sam zeznuo, to je jasno ali opet ostaje pitanje kako se bira zastitna zenerka u odnosu na ulazne napone ( ili izlazne ili ulaz/izlaz ili nesto trece ).

Da ponovim sta sam zeznuo :

trimer + otpor serijski a trebalo je paralelno

nedostatak 1N4007

zenerka - voltaza

Sto se tice kondova na ulazu / izlazu - procitao sa DS i gledao razne implementacije koje rade - sigurno je bolje da su kondovi na izlazu manji ali opet kazem stavljaju ljudi na ulaz / izlaz po 220 uF i to im radi - ili oni to bar tako tvrde i pokazuju fotografije svojih pcb.

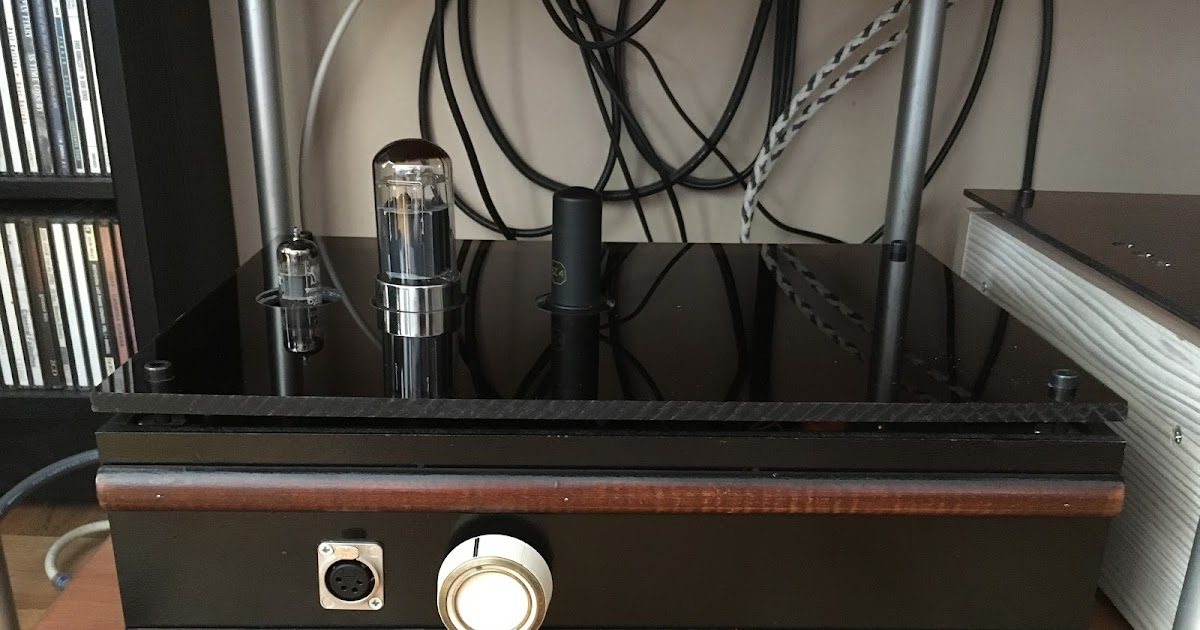

Evo vidi shemu i slike na ovom linku - na shemi fale zenerke i 1N4007, pcb ima diode npr :



RH-AMPS.BLOGSPOT.COM

It’s been years since I have posted any new projects on my blog – it’s not due to a lack of inspiration or ideas, rather I was too busy t...



Link to comment
Podeli na ovim sajtovima

pre 12 minuta, Zen Mod reče

imas datasheet, pa ti lepo pise koliki max in/out diferencijalni napon sme da bude

5 - 125 Vdc koliko se secam

In / Out razlika kod mene je 20 Vdc



Imam i to iz Elektora u stampanoj formi, nije to problem - ja to mogu da kopiram.... ali ni to ne odgovara na moje pitanje kako se odredjuje velicina zastitne zenerke nit koliko se secam toga ima u DS.



P.S.  Predlazem da batalimo dalju diskusiju oko ovoga.

Link to comment
Podeli na ovim sajtovima

Meni su najsumniviji delovi iz naših prodavnica. A razlika ulaz izlaz je veća od 125V tokom uključenja uređaja. Trebalo bi da ga spase ta zenerka 120V 5W, ali bolje je imati onu od 82V. Proveri je možda je prvo ona precrkla pa onda 783.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

pre 8 minuta, NIXIE reče

Meni su najsumniviji delovi iz naših prodavnica. A razlika ulaz izlaz je veća od 125V tokom uključenja uređaja. Trebalo bi da ga spase ta zenerka 120V 5W, ali bolje je imati onu od 82V. Proveri je možda je prvo ona precrkla pa onda 783.

Mislim da je zenerka crkla - nisam proucavao kako se proverava ispravnost na unimeru ali mogu reci da je ova zenerka provodila sav napon sa ulaza/izlaza regulatora koji je postao isti kad je TL783 crkao.

Trimer i otpornik u seriji su takodje crkli - proverio.

Jedino sto nije crklo je 33K / 5W otpornik sa adjust pin-a prema masi.

Dakle jedno vreme, par meseci je sve tako stajalo, TL783 je jednostavno propustao ulazni napon od nekih 259 Vdc - sada je sve to izbaceno sa pcb i trenutno zamenjeno otpornikom tj PSU je pasivni - srecom phono radi isto sa i bez regulatora u smislu zvuka, takav je dizajn, ima hibridni SRPP izlazni stepen.

Trenutno cu probati da ubacim originalni regulator radi probe a finalno, pre ugradnje u kutiju planiram da napravim nov PSU + reg na jednoj pcb.

Usput mozda opet probam TL783 sa izmenama.

Link to comment
Podeli na ovim sajtovima

Ovo ti je original, barem tako deluje. :D

WWW.EBAY.CO.UK

Find many great new & used options and get the best deals for 1PCS High Voltage Regulator IC TI TO-220 TL783CKC TL783C TL783KC TL783 at the best online prices at eBay! Free delivery for many products!



Link to comment
Podeli na ovim sajtovima

  • 3 nedelje kasnije...
pre 5 minuta, aaa zmaju! reče

Ma vidiš da mu je ispala:hihihihi:



Pa daaaa!!!
Htio ju je samo malo oprati i zvijer je iskoristila naivnost i nepaznju naseg junaka da nastavi sa svojim razbojnickim zivotom.
Jer, hajmo sad svi zajedno:

Tko zivot vodi u mutnoj vodi, mora sve virove dobro da znaaa.... :party:

Link to comment
Podeli na ovim sajtovima

3 hours ago, NIXIE said:

Погледајте овај видео запис корисника @ograda_lu_pacala из апликације Instagram https://www.instagram.com/reel/CxnxyDGIFB6/?utm_source=ig_web_button_native_share



Ovako se u kućnoj radinosti prave bojni otrovi, gorivo za lampe petrolejke  i  sredstvo za skidanje farbe sa tenkova.
