AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Mikorist]

DAC End - the AD1865N-K with single ended vacuum output stage

AUDIODESIGNGUIDE.COM

---

the AD1865N-K with single ended vacuum output stage



[NIXIE]

pre 9 časa, krca44 reče

LP2950 sam video u TO-92 pakovanju

Taj ti i treba za PCB

TO220 stabilizatori 1kom. ili 2kom. idu za USB karticu. To se pravi odvojeno na raster board.

Koje su te šotki, imaju li barem 500mA 40V? Dve zalemiš odozgo, dve odozdo da napraviš grec. Pazi na smer dioda.

Kupi podnožja za IC, prvo sastaviš sve i probaš napajanje, recimo otpornikom 150oma 0,6W (struja 33mA) koji zabodeš u pinove podnožja. Ako je sve OK i ništa ne crkne onda pobodeš sva IC. Verujem ja Vremeplovu da su ti regulatori original, ali ipak uvek svako napajanje proverim (maltretiram malo) pre nego dođe do finala.

Ja bih krenuo u početku na osnovnu verziju, jedan trafo 9V+9V (5-6VA) za AD1865. JL Sounds napajaš preko USB kabla.

Pa posle dodaješ za njega napajanje.

Kolika će biti dužina USB kabla od PC do daka, tu može biti problema ako ti sve stoji kao i pre?

Izmenjeno Maj 26, 2022 od NIXIE

[Mikorist]

pre 12 časa, Mikorist reče

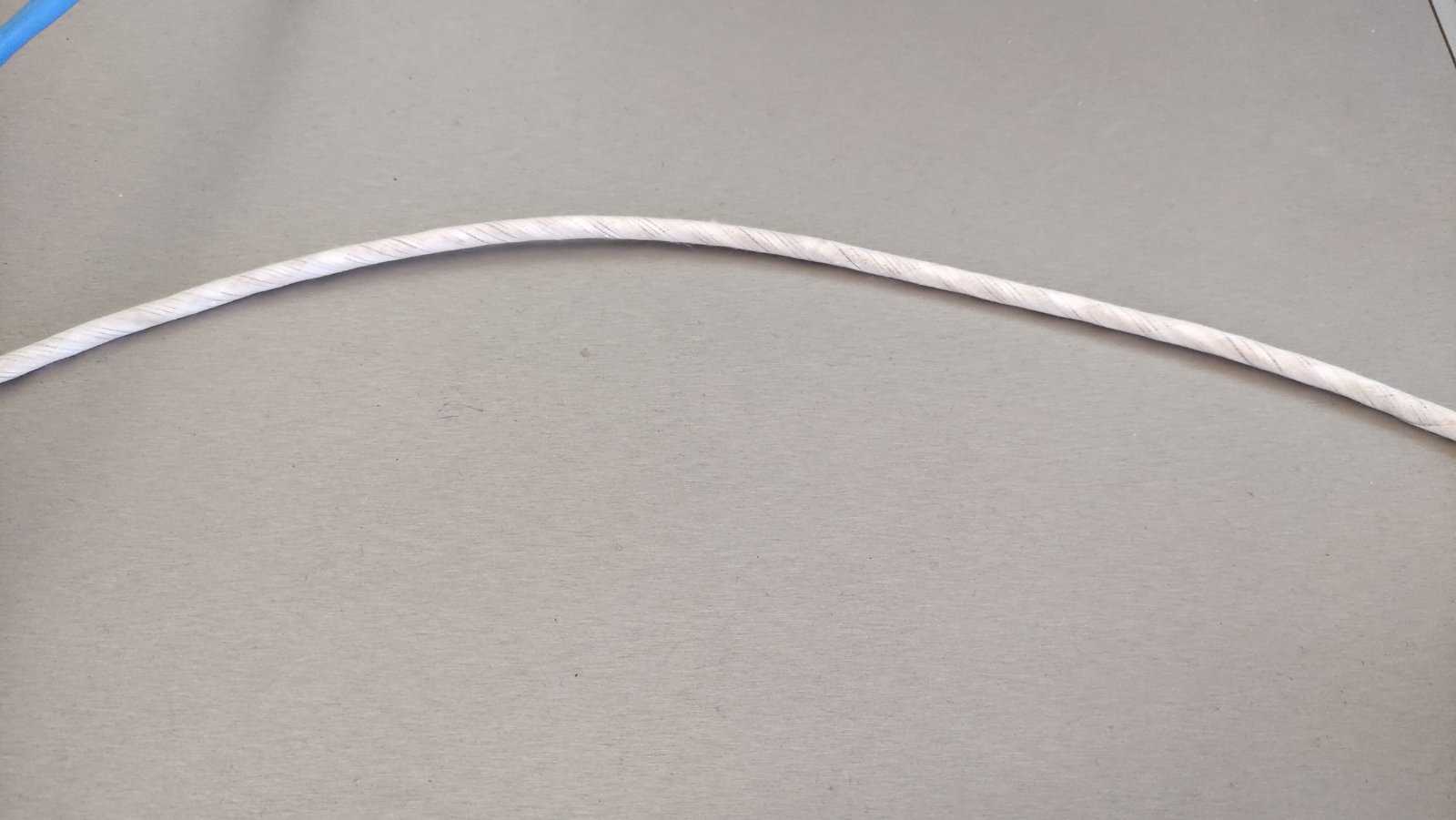

Ama ima pamuka unutra dovoljno da obložiš ceo ponovo . Za skin se snađi

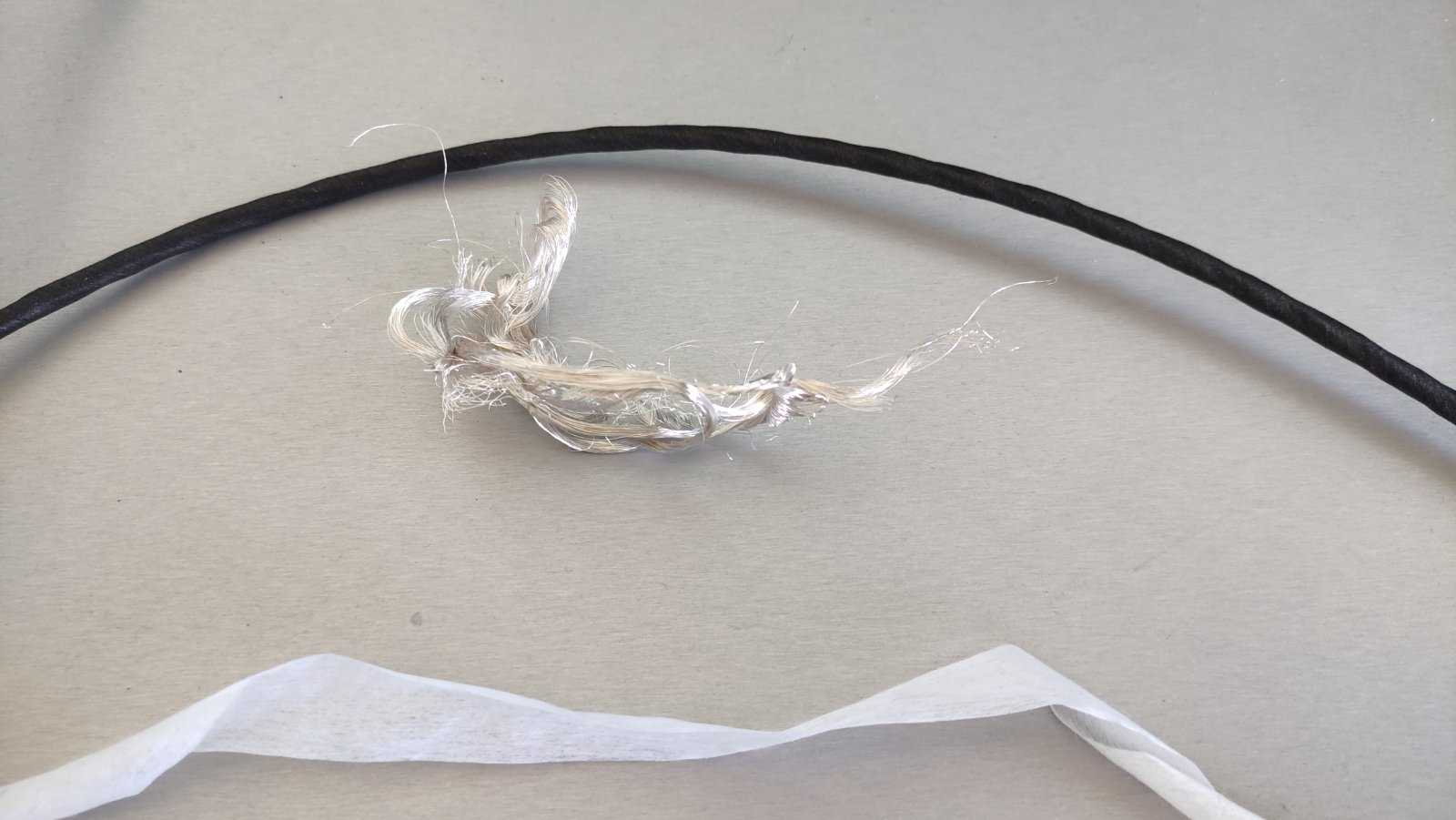

Kad s odere gornji izolator....pamuk

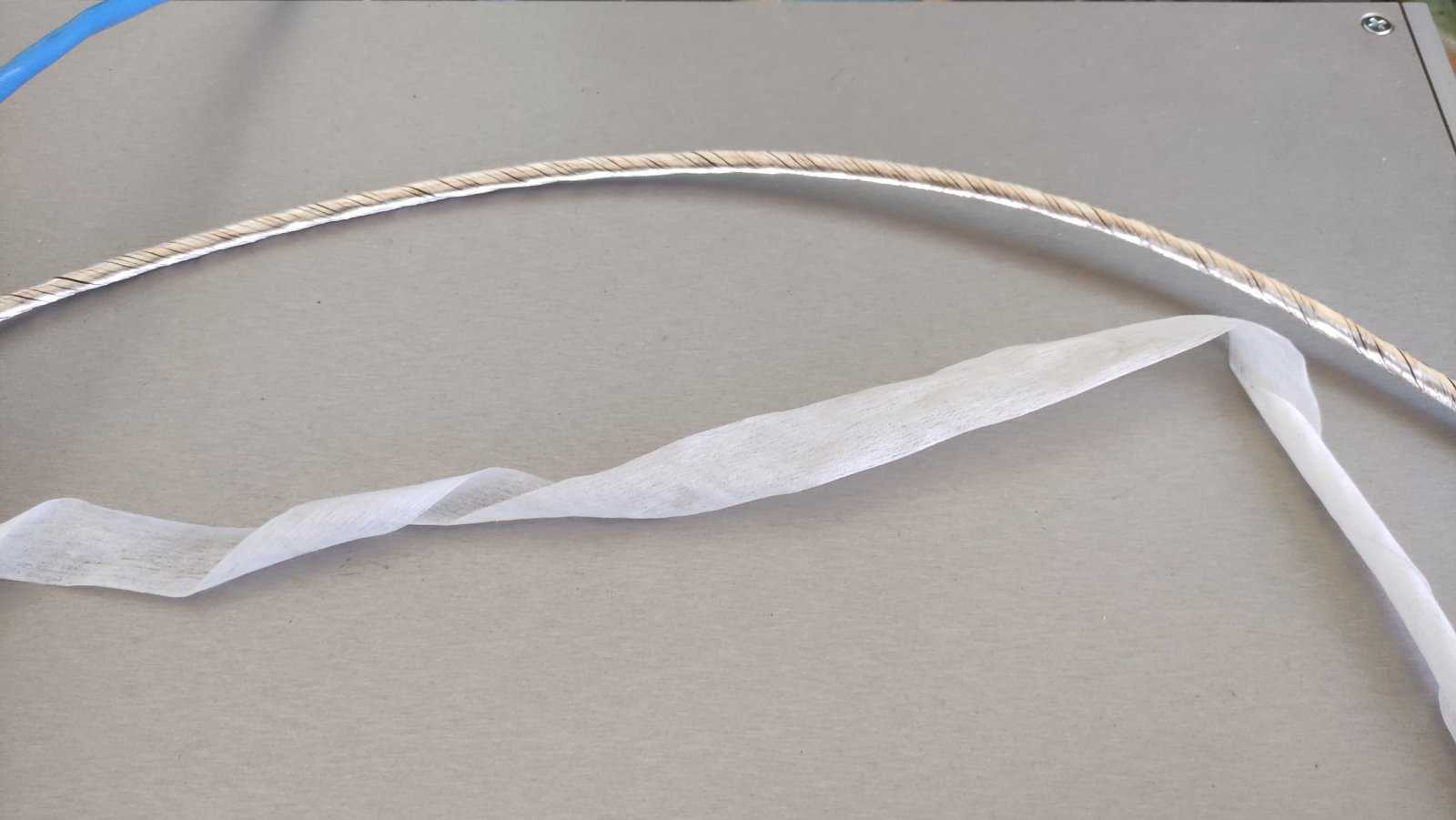

Pa ide prvi šild...

pa  grafen



Ispod ide još jedan šild,  ima crvena trakica neka i još neki izolator kao kudelja izgleda...

Pa tek onda provodnici u izolatoru  sa karbonom.......

[krca44]

Schottky diode su one preporucene :

1N5819

Reulatora LP2950ACZ-5.0  vise nema u Vremeplovu, mozda ce dobiti, nisam siguran sta su mi tacno rekli na brzinu, uzeo sam zadnja dva.

100n/100V jos nisam pazario, ako nekog zanima Vremeplov ima tri SMD1206 sorte :

Samsung, 10%,  100V, 10 kom - 54 Din

Samsung, 10%, 200V, 10 kom - 75 Din

Vishay, 5%, 50V, 10 komada - 480 Din

Jos cu videti kolike su X7R kroz rupu tip.

Pogledacu sta imaju za reg u TO-92 paketu, za Pavouk pcb.

[NIXIE]

pre 41 minuta, krca44 reče

Samsung, 10%,  100V, 10 kom - 54 Din

Uzmi te. Ako ne dobiju LP2950ACZ-5.0, mislim da imam jedan viška.

[krca44]

Naleteo sam na big diy-a temu za AD1862 dac.

Ima i deo posvecen AD1865 sa istim shift registrima kao kod Pavouk-a + razne dodatne pcb od psu, izlaznih stepena, usb-I2s sa pcm2xx7.

Ime teme je :

DAC 1862 : Almost THT, I2S Input...

Posto pretraga nesto privremeno radi-ne radi postoji sve takodje na ovom linku :

http://electrodac.blogspot.com/p/dac-ad1862-almost-tht-i2s-input-nos-r.html

Ako se dobro secam na big diy-a je bilo i gerbera... uglavnom mislim da je interesantno pogledati, npr. ima dve verzije regulisanih psu za AD1865...itd.

Izmenjeno Maj 26, 2022 od krca44

[NIXIE]

Ima bezbroj tih rešenja.

[Mikorist]

pre 14 minuta, NIXIE reče

Ima bezbroj tih rešenja.

Aj nađi nešto da ima S/PDIF ulaz - i dva opampa u izlazu

[Mikorist]

Po meni ovo je najbolja opcija

https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-72#post-6525201

Imaju gerberi....Dva opampa po želji

[NIXIE]

Najbolja je ona koju ću ja da načinim. Zbog onoga.

[NIXIE]

Zaboravi AD1862, bolji je AD1865.

[Mikorist]

pre 15 minuta, NIXIE reče

Zaboravi AD1862, bolji je AD1865.

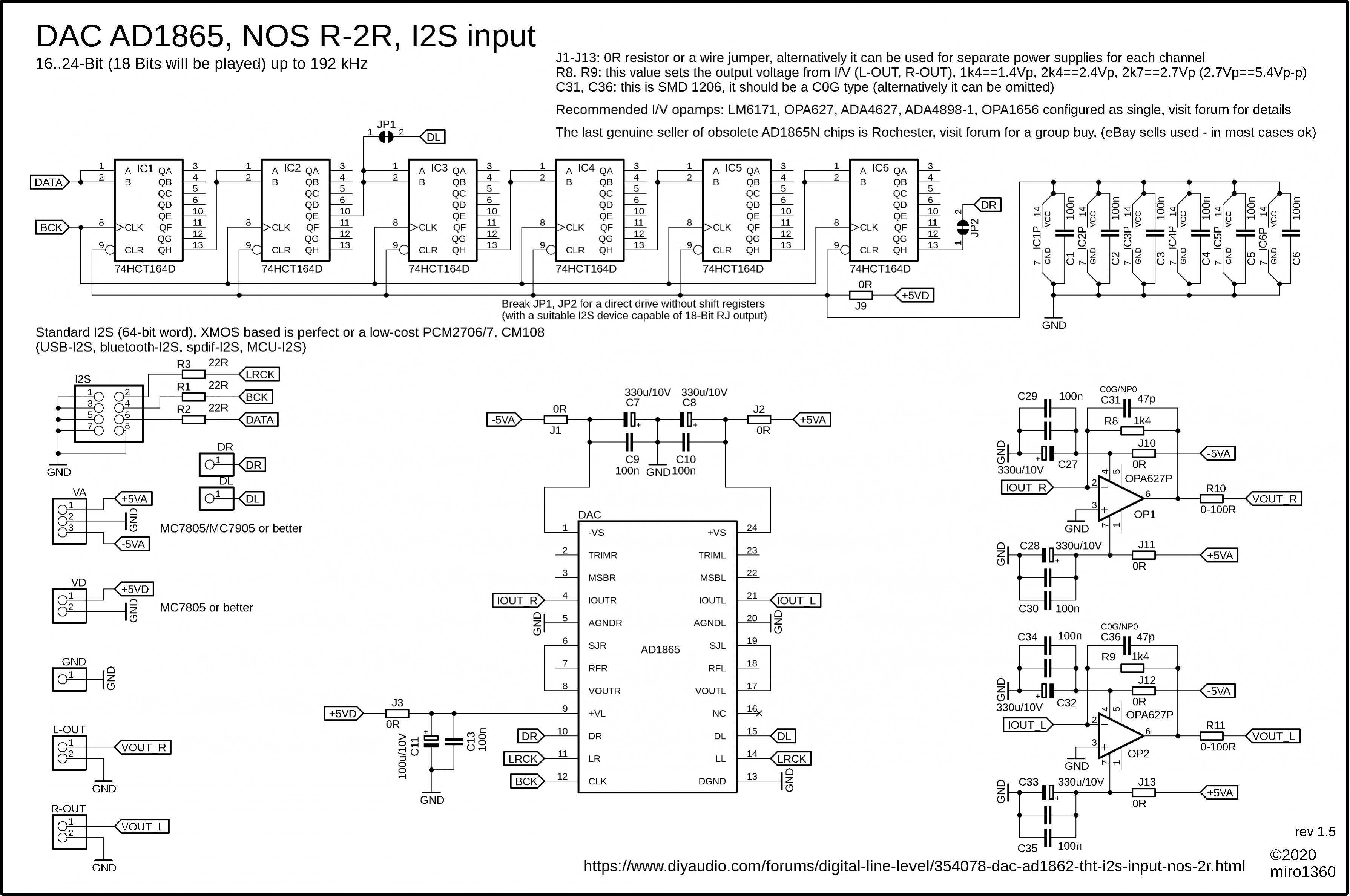

Ama koji 1862 ono je sema za 1865 pogledaj bolje





[NIXIE]

Vidim naslov nisam otvarao link.

[Mikorist]

Ispod lik sa Bursonima

[Mikorist]

Jedino je pitanje da li mogu direkt sluške da idu na to...To mi je problem

[NIXIE]

Elem to je skoro ista šema, ja ću da primenim prvo tu varijantu sa  pa onda malo drugačiju opet sa

[NIXIE]

Al prvo treba da stigne AD1865.

[Mikorist]

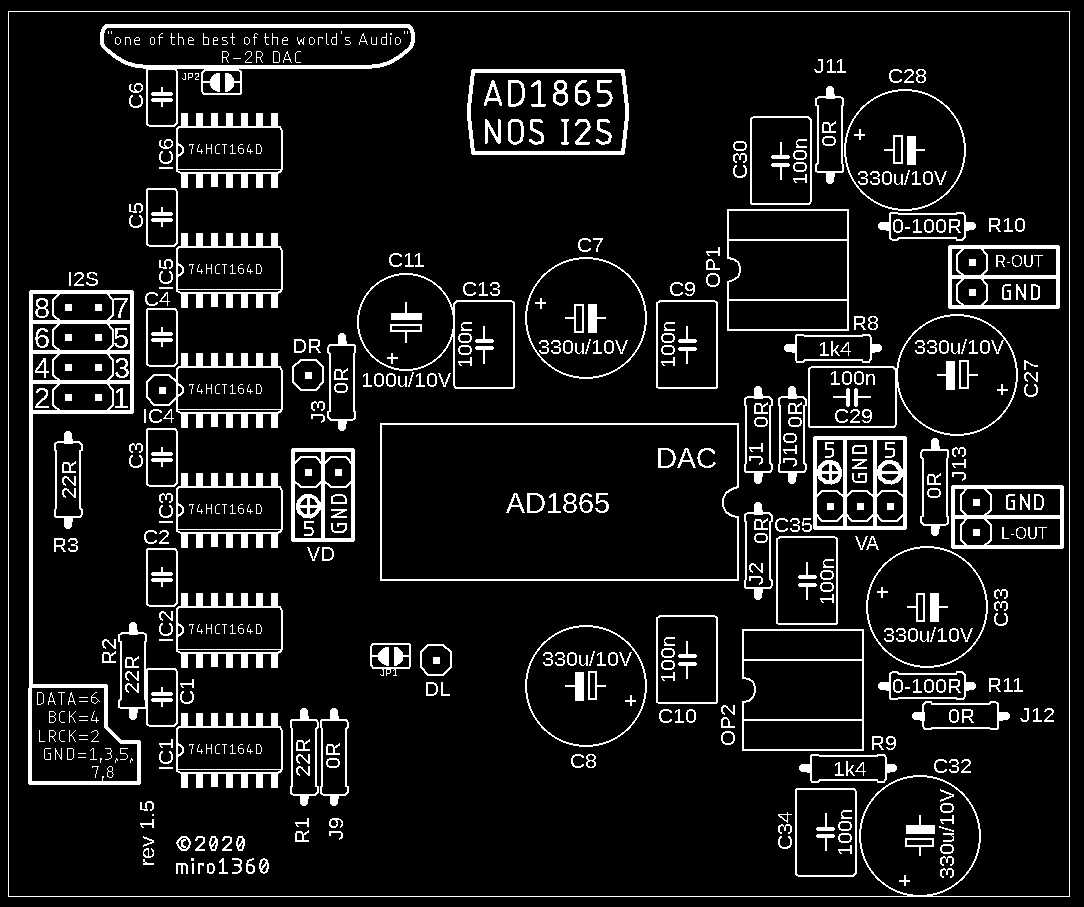

Ma da bre..........Ono gore ima gerbere....Mož da prepraviš u programu tu sa BigDIY



diyAudio_AD1865_DAC_8-pin_2021-02-09.zip

[krca44]

Hvala Miko !

Iz meni nepoznatog razloga trenutni mob uopste neke ne moze skinuti gerbere kako treba, neke fajlove sa zip i pdf ekstenzijom skida kao bin sto ne mogu da otvorim.

P.S. Neda mi ni odavde da skinem zip...ima da izludim dok ga podesim.

Izmenjeno Maj 27, 2022 od krca44

[Mikorist]

Zip fajl ?  Oćeš kao rar ili neki drugi format ? - ovo je Eagle gerber

[Mikorist]

Evo 7z

diyAudio_AD1865_DAC_8-pin_2021-02-09.7z

[krca44]

Ne vredi, je...ni android os bira sam sta ce i kako skinuti, neke zip i vecinu pdf skine ok ali ova dva ne dozvoljava skidanje uopste - ne blokira aktivno, jednostavno ne skine ( ili nekad snimi kao .bin ).

Hvala ti svakako, sredicu cu ovo uskoro, ne mogu ni upload slika na forum da uradim.
