AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Mikorist]

Evo šta je u oba zip fajla - i za DAC i za PSU



[Zen Mod]

posaljite mi na mail da vam to proverim

[Zen Mod]

msm





[Mikorist]

pre 1 minut, Zen Mod reče

posaljite mi na mail da vam to proverim

Ide

[Zen Mod]

vratio sam

pitanje organizacije i viskova

ovako vam sve radi na JLCPCB

[Mikorist]

pre 8 minuta, Zen Mod reče

vratio sam

pitanje organizacije i viskova

ovako vam sve radi na JLCPCB

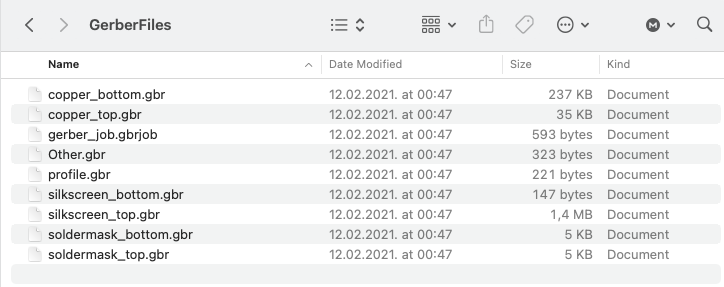

Evo vraćenih rar fajlova - kompatibilno sa JLCPCB

diyAudio_AD1865_DAC_8-pin_2021-02-09.rar diyAudio_Stabilized2-with-Filter_for_AD1862_2021-02-11.rar



[Mikorist]

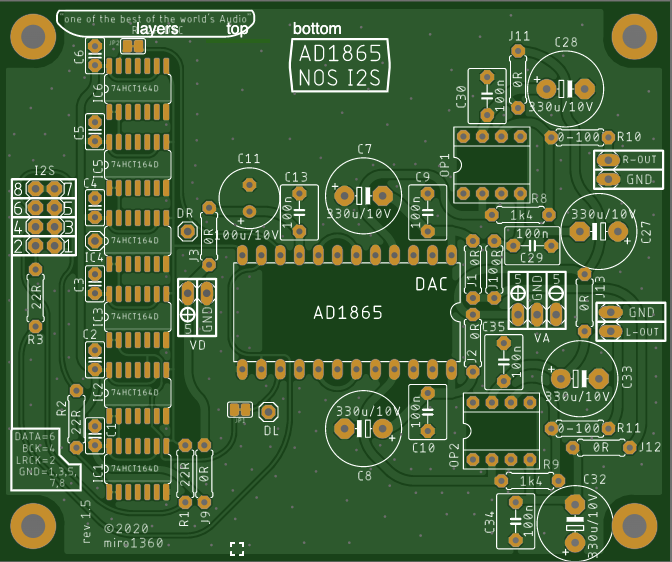

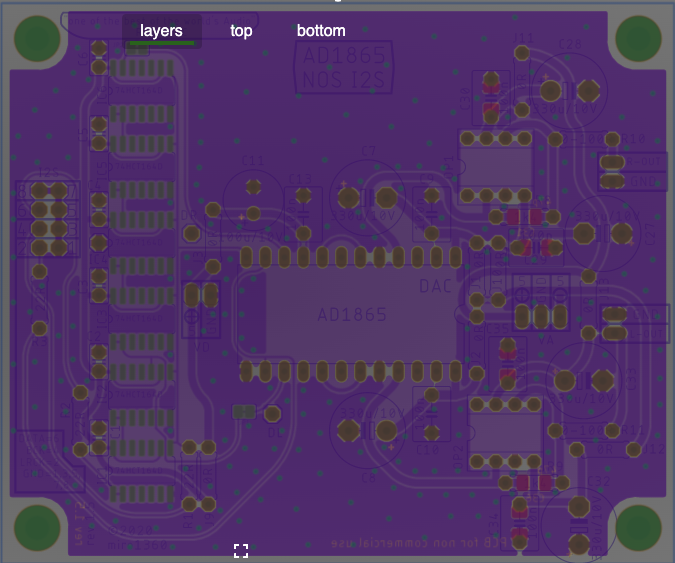

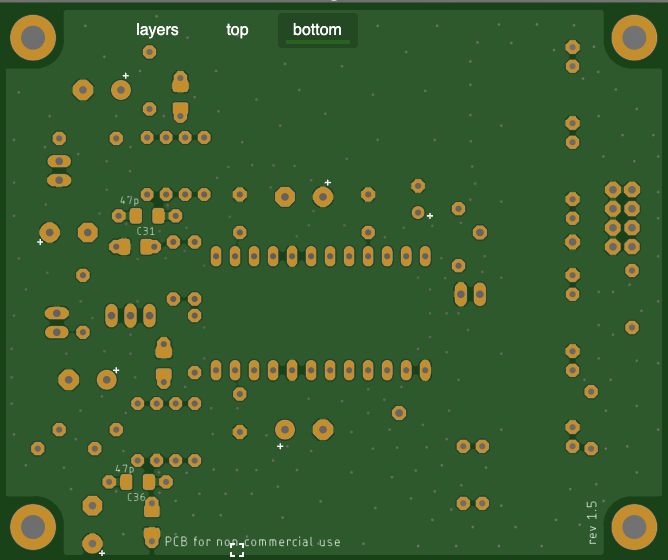

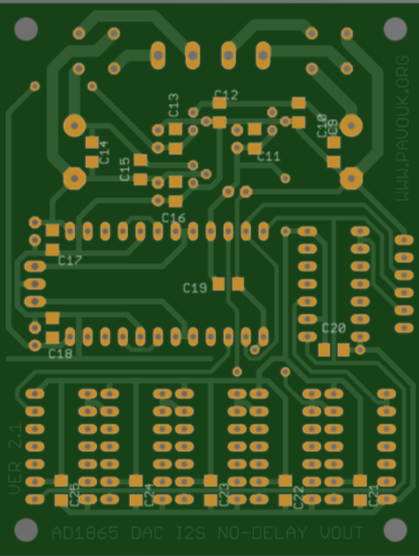

Evo kako izgleda DAC u gerberviewer

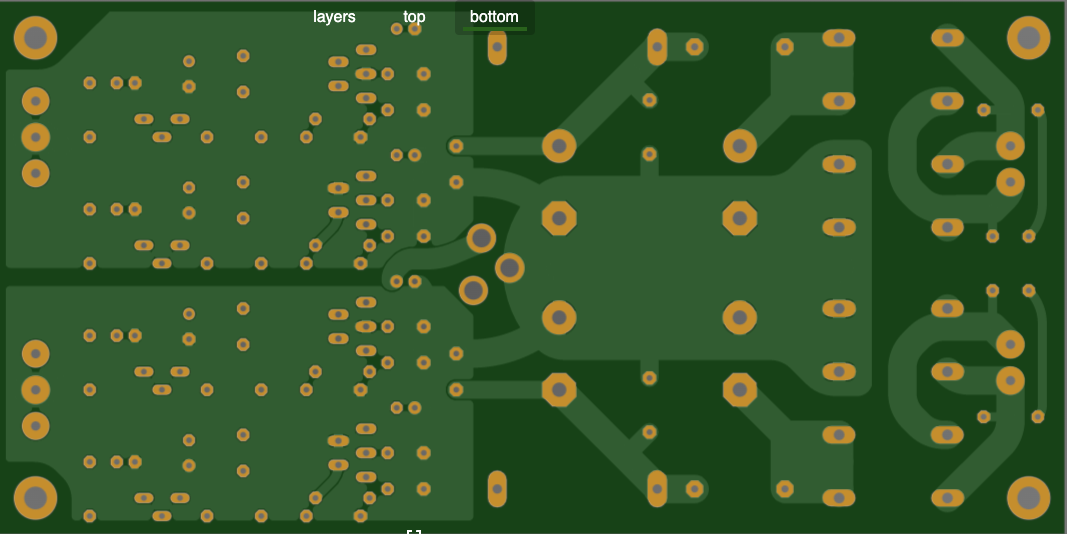

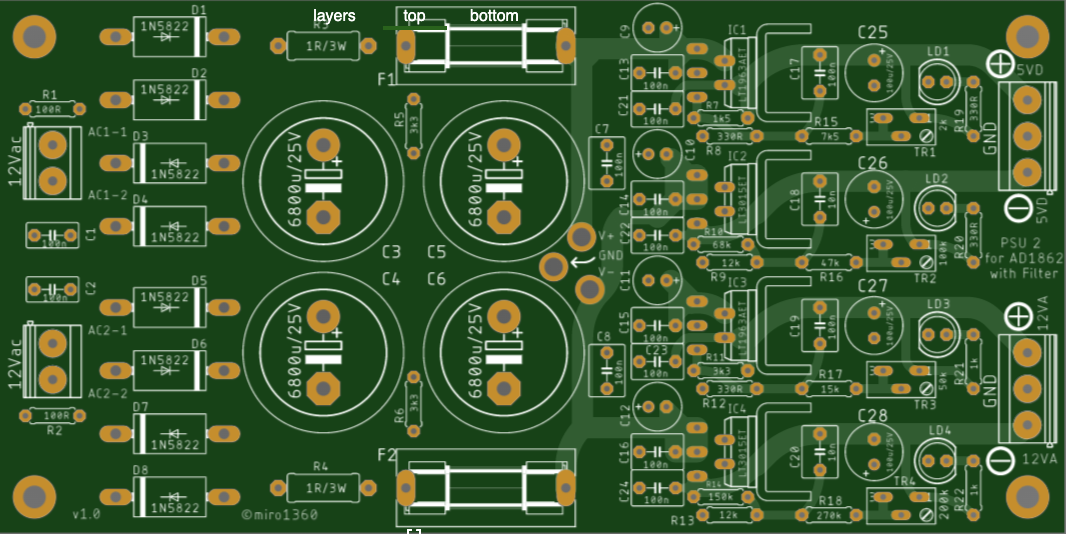

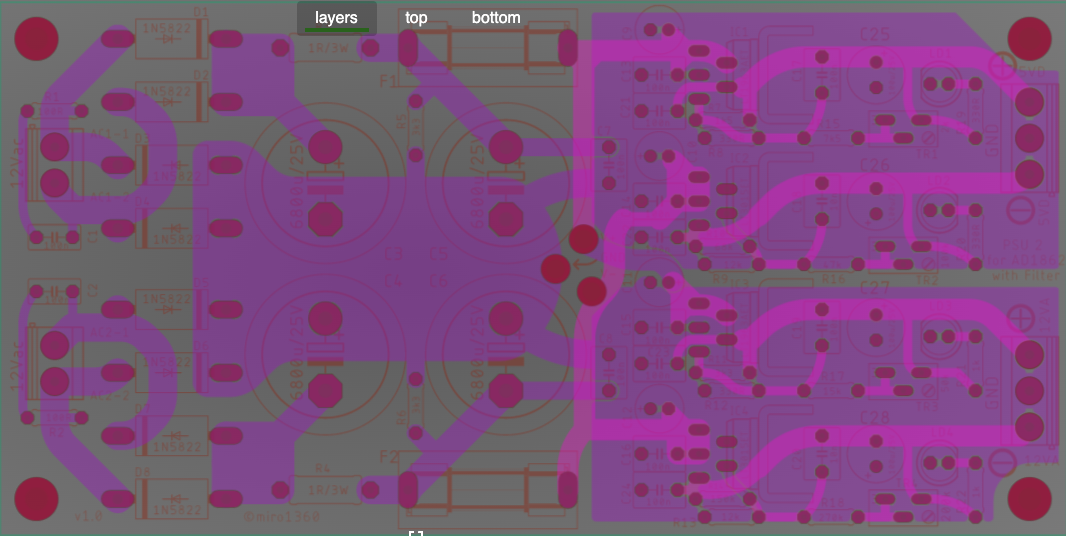

Evo kako izgleda PSU u gerberviewer



Ovaj čovek je Zen budista - prvo je radio mentalnu analizu kola, pa onda mentalnu analizu rutiranja power vodova, pa sense vodova..........





U atačmentu je isto ono što mi je zen poslao samo kao zip fajlovi



diyAudio_AD1865_DAC_8-pin_2021-02-09.zip diyAudio_Stabilized2-with-Filter_for_AD1862_2021-02-11.zip



[LightMatic]

Jel' ovaj DAC išta bolji od AYA IV?

[Mikorist]

pre 11 minuta, LightMatic reče

Jel' ovaj DAC išta bolji od AYA IV?

Zavisi šta su opampovi ....Neko kaže da bolje svira sa 1612 odnosno OPA1611

Sparkos je iznad 1612 ...tako da nemam pojma....kad sasavim pa da poredimo neđe

[LightMatic]

Opampovi u AYA-i ili u ovom DAC-u? Čini mi se da AYA ima neke tranzistore u izlazu, ako griješim molim za oprost. Mislim da imam negdje shemu od AYA-e (da sam je dobio kad sam kupovao), samo ne znam smijem li je postaviti.

[Mikorist]

Upravo sada, LightMatic reče

Opampovi u AYA-i ili u ovom DAC-u? Čini mi se da AYA ima neke tranzistore u izlazu, ako griješim molim za oprost. Mislim da imam negdje shemu od AYA-e (da sam je dobio kad sam kupovao), samo ne znam smijem li je postaviti.

Ne znam šta je unutra...Treba samo videti šta je na izlazu - ne treba cela šema.

Najbolje je i da jesu tranzistori

[LightMatic]

"Sparkos je iznad 1612 ...tako da nemam pojma....kad sasavim pa da poredimo neđe"

Može, ja sam za tu opciju.

[LightMatic]

Vidjeti ću pa vam javim.

[Mikorist]

Biće ovde raznih verzija ....Najmanje 2 različite



Sve je modularno pa može da se ubada sa jedne na drugu pločicu.

[Mikorist]

Pročitao sam gore na isto jtemi da AYA 4 ima isto JLS

I2SoverUSB - I2S over USB Audio

JLSOUNDS.COM

Sve se vrti u krug

[Mikorist]

pre 9 časa, LightMatic reče

Vidjeti ću pa vam javim.

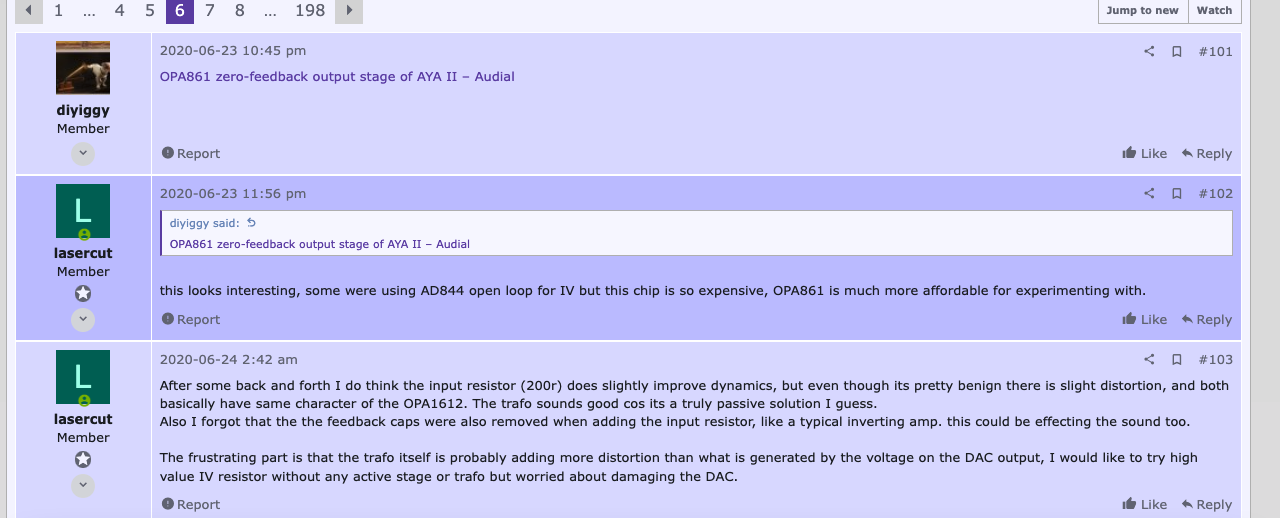

Aya 4 - OPA861 4kom. na izlazu. Zero feedback I/IV  converter ....Regulatori sa TL431...

Ovo moje  2 x SS3601 sa zero feedback  I/IV  converter...Regulatori sa  LT1963A/LT3015 LDO

Ni OPA861 a ni SS3601 nisu obični opampovi - imaju tranzistore bipolarne.

OPA861 nisam nikad čuo....ne znam kako to radi.

Nije ni bitno šta je bolje....

Bitno je da se lepi za uši

[Mikorist]

Meni je u principu najbitnije kako radi na slušalicama....Ono čudo na 12V (0 output impedance with R10, R11)bi trebalo bubne opne da kida

[Mikorist]

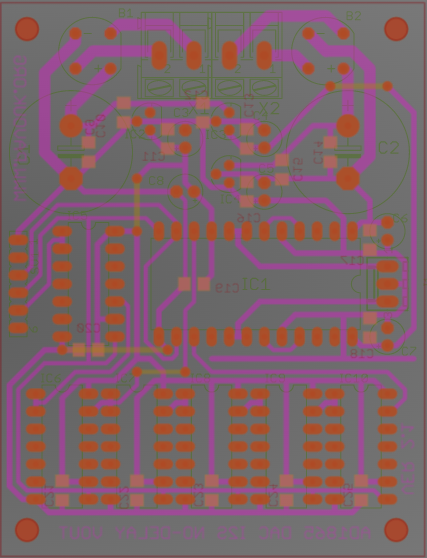

Verzija broj 2 - Sirotinjski ad1865

Gerbers ad1865-i2s.zip



[LightMatic]

Siirotinjo i Bogu si teška.....

[LightMatic]

Nemojte zamjeriti, kod nas se sprema nevrijeme pa vjerovatno utiče na ovu žicu što mi drži uši da ne otpadnu.

[Mikorist]

I ovde je isto....

[shonne]

Ma nikako da padne, samo pomalo grmi, neka sitna kisica. Nista ove godine od kukuruz 😔
