HC Citation 12 mosfet

[NIXIE]

Radiće to kako treba sve i tako. Ja bih to za finale samo još fiksirao termo lepkom da bude mehanički čvrsto.

[Zbora]

Dabome.

[Zbora]

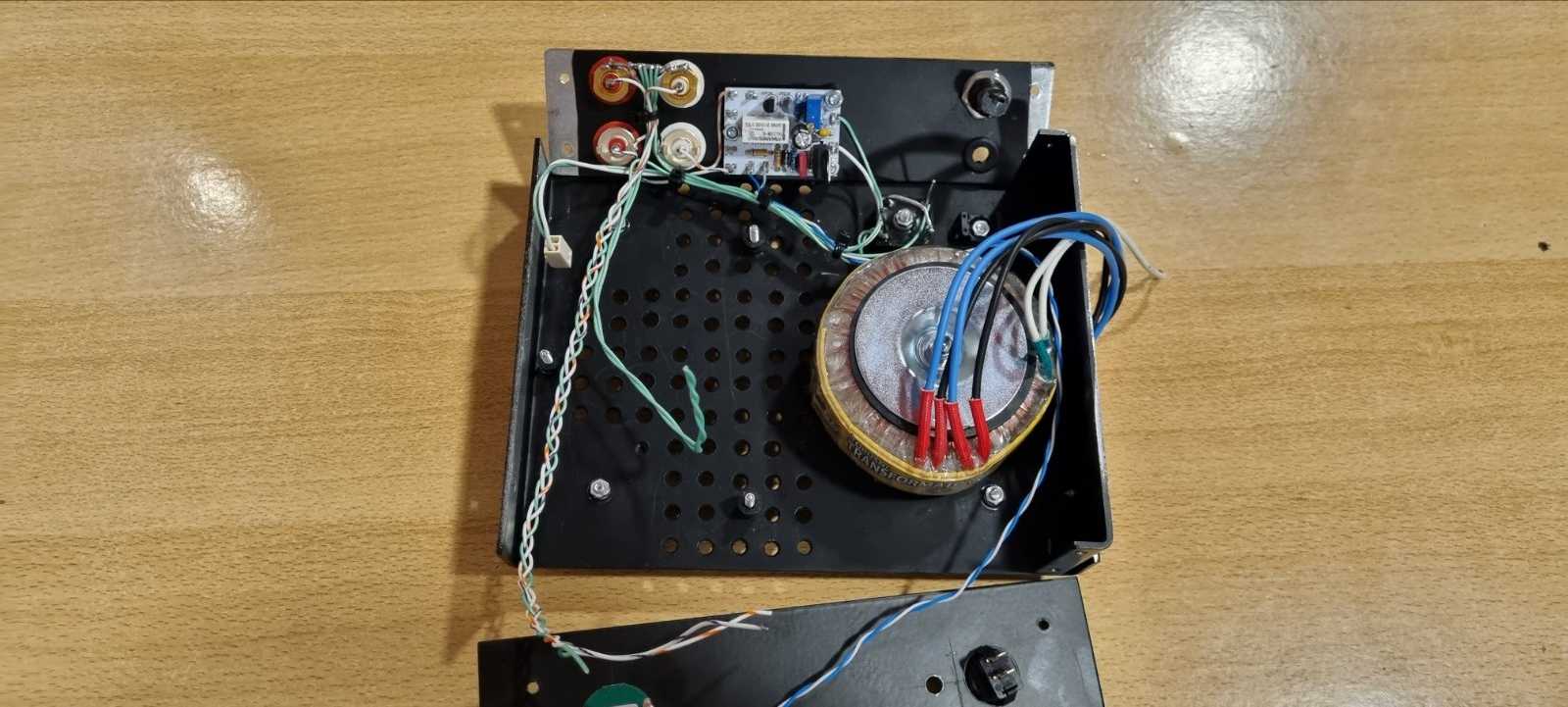

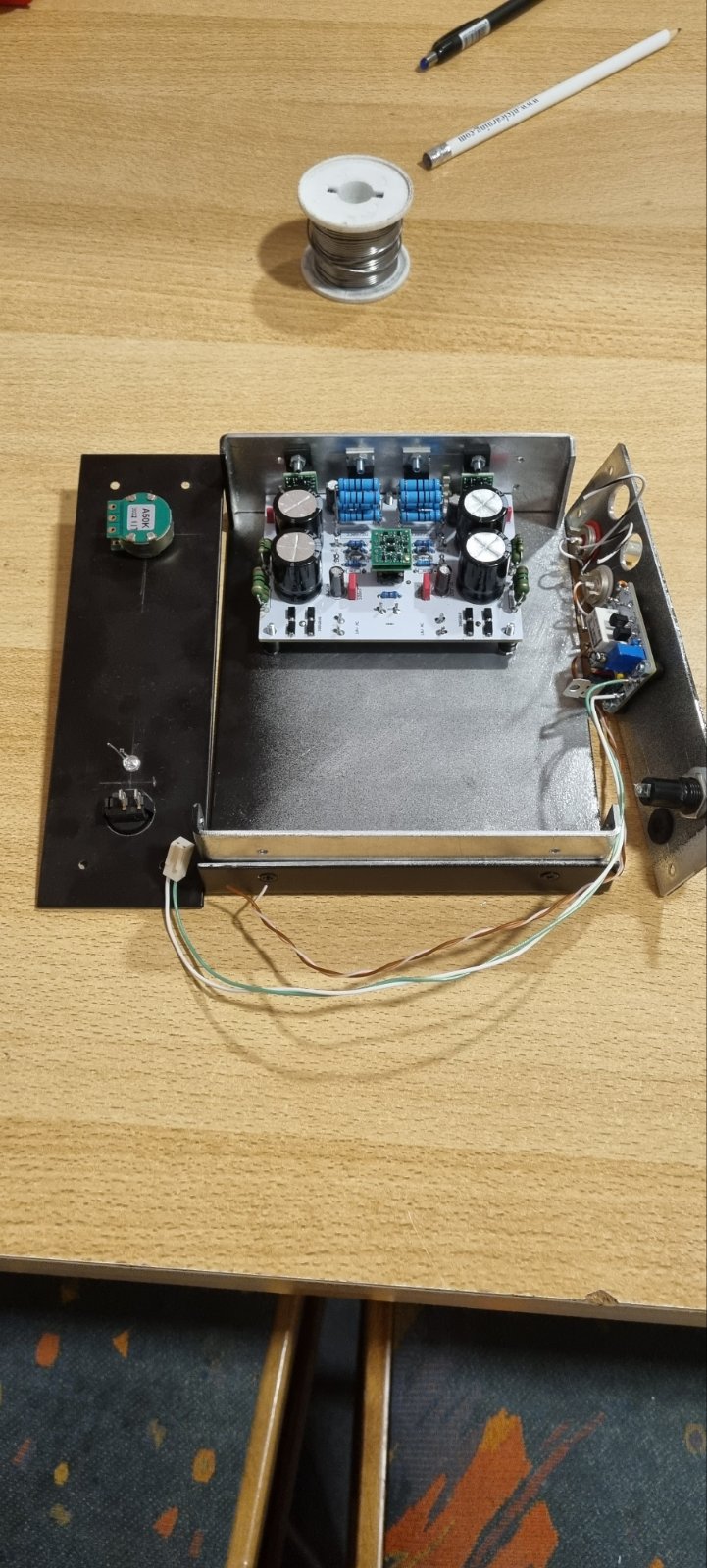

Progres.



[Zbora]

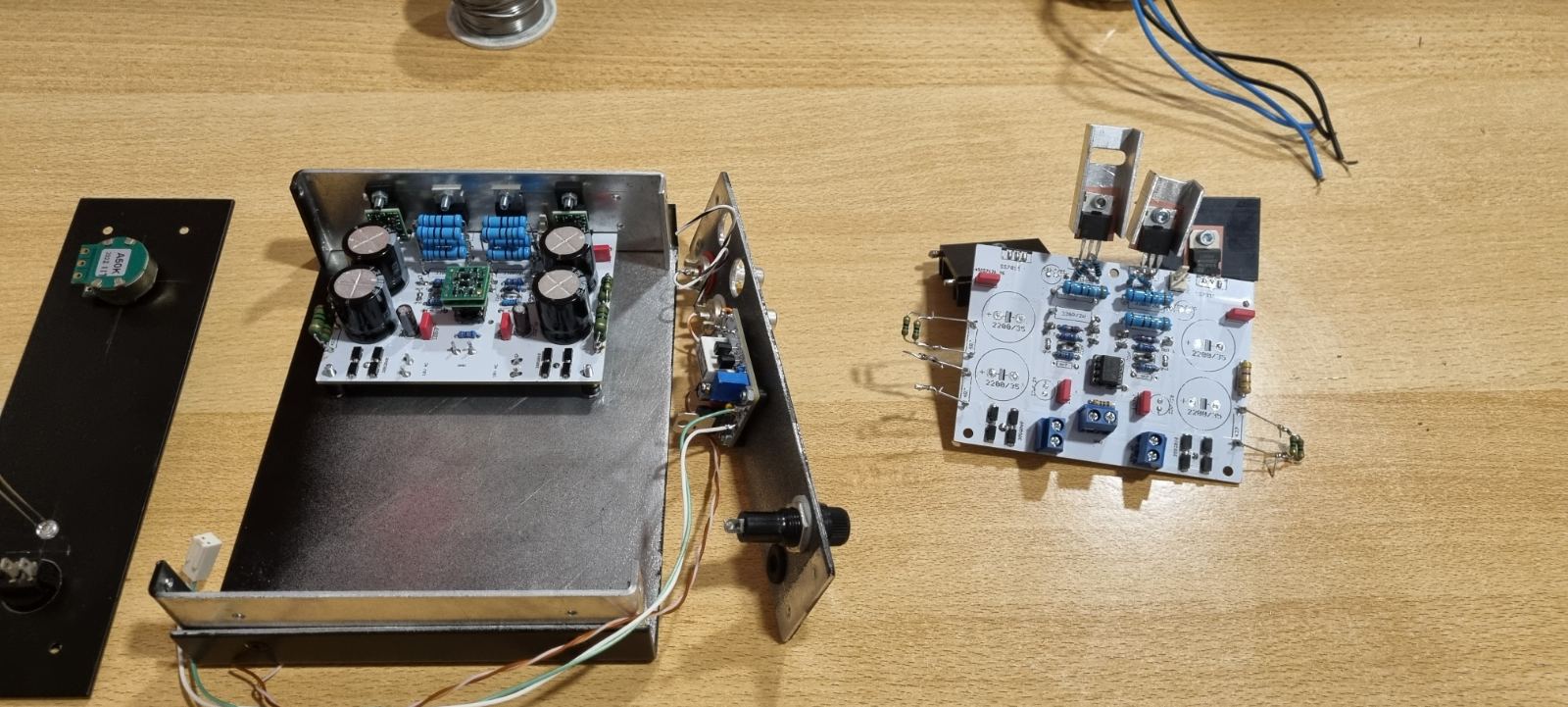

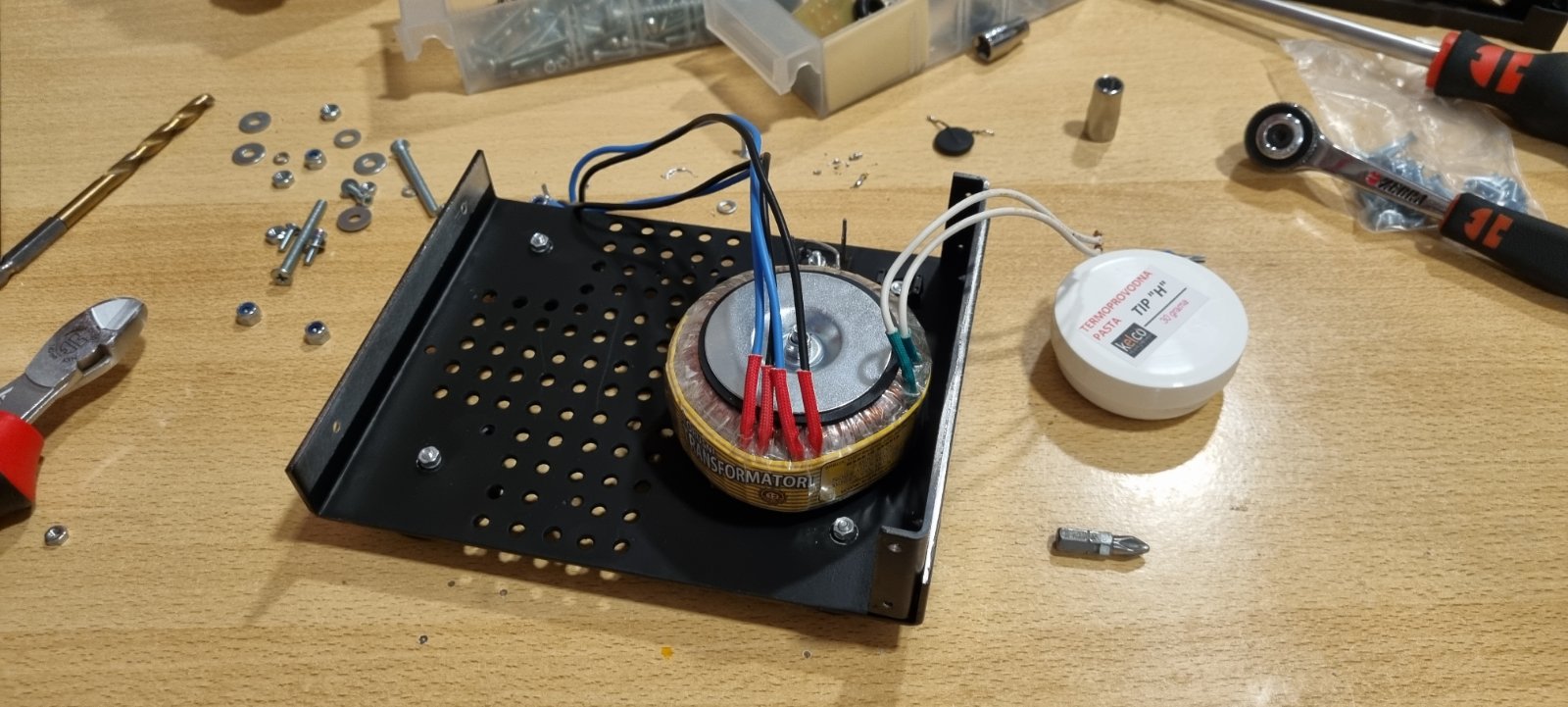

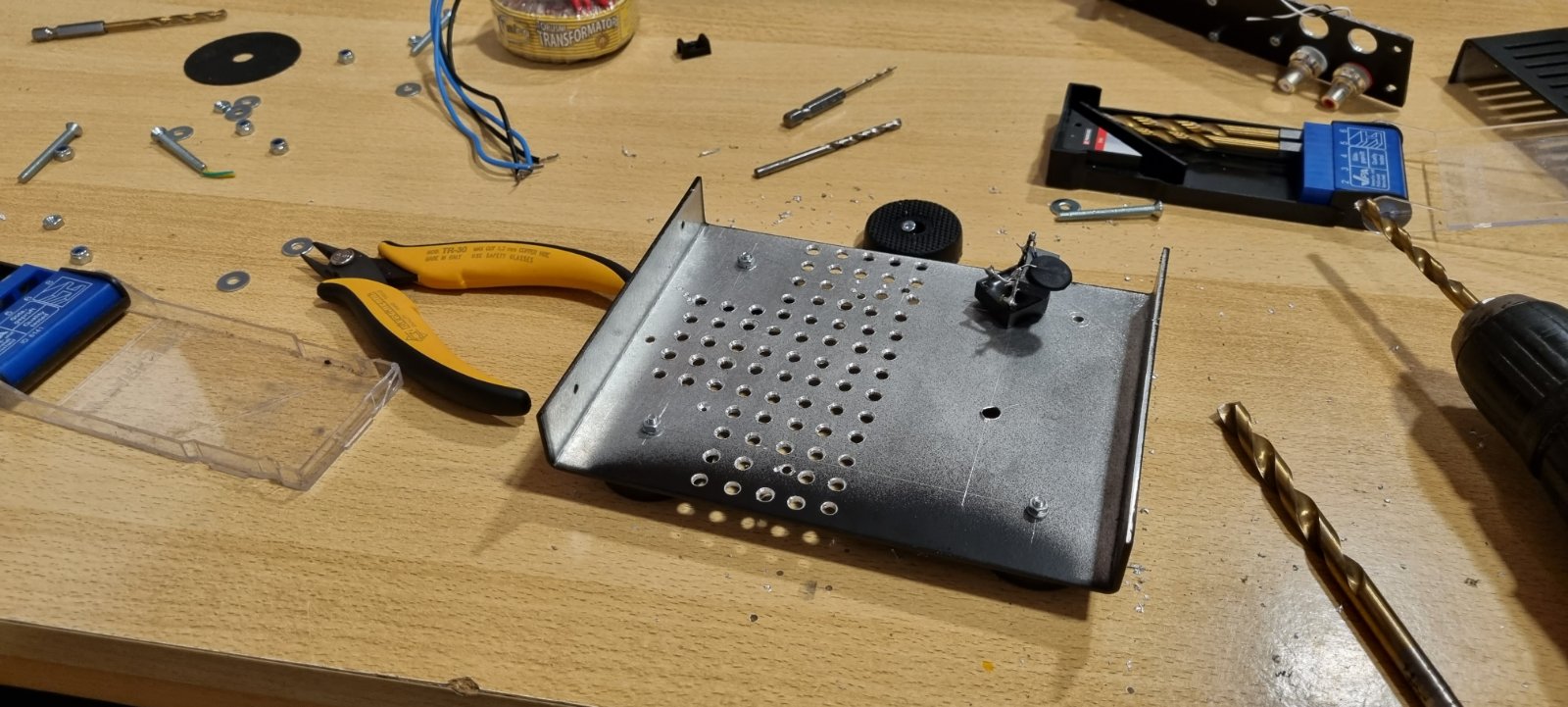

po malo, ide

Izmenjeno Oktobar 12, 2022 od Zbora

[Zbora]

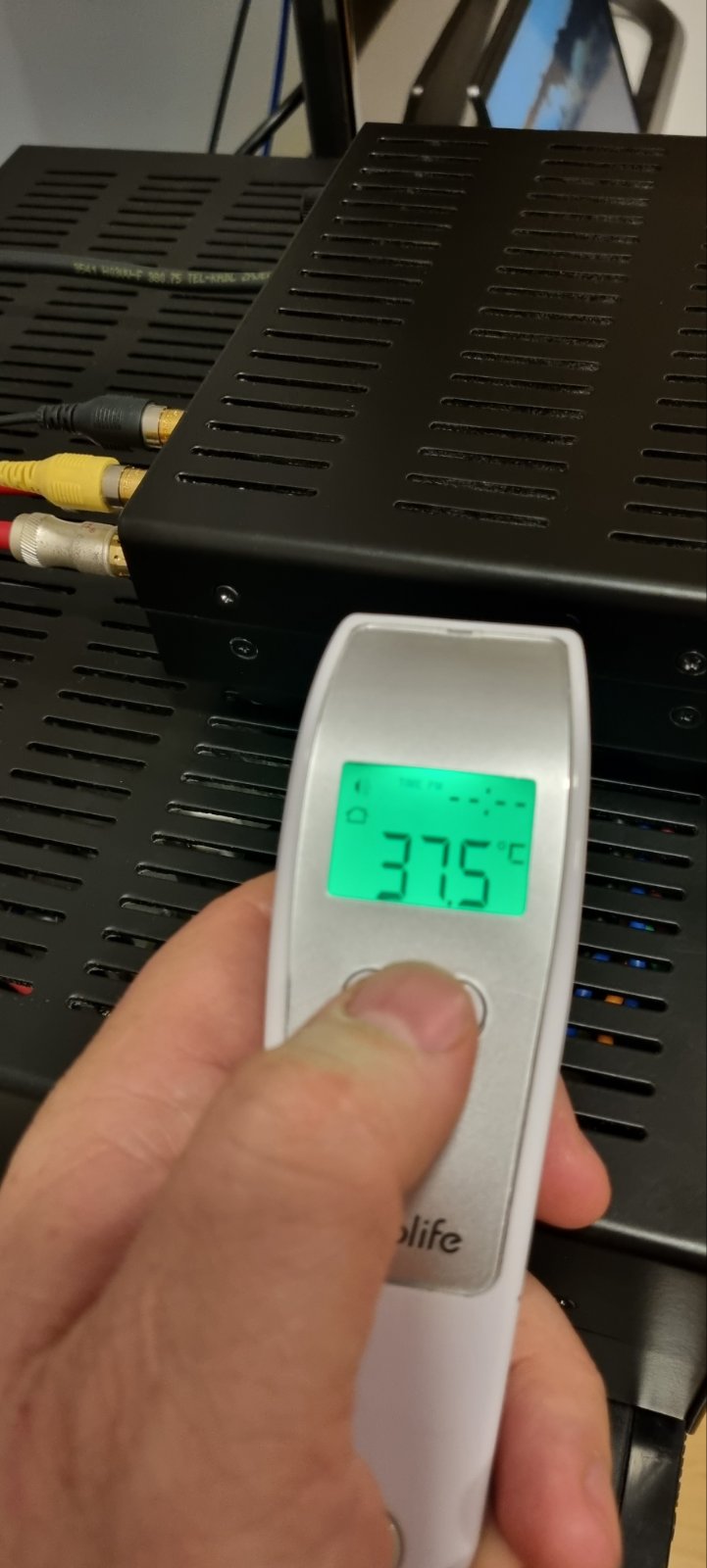

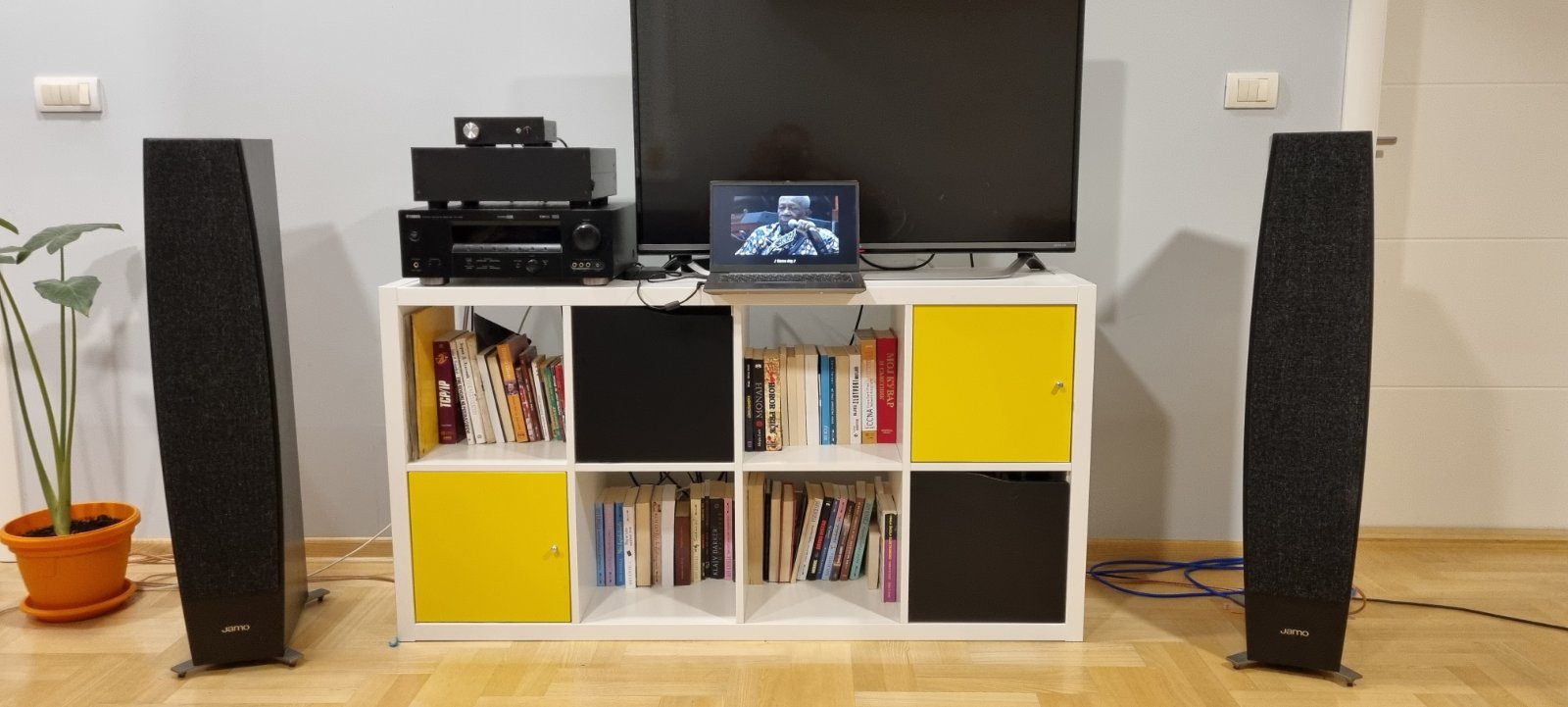

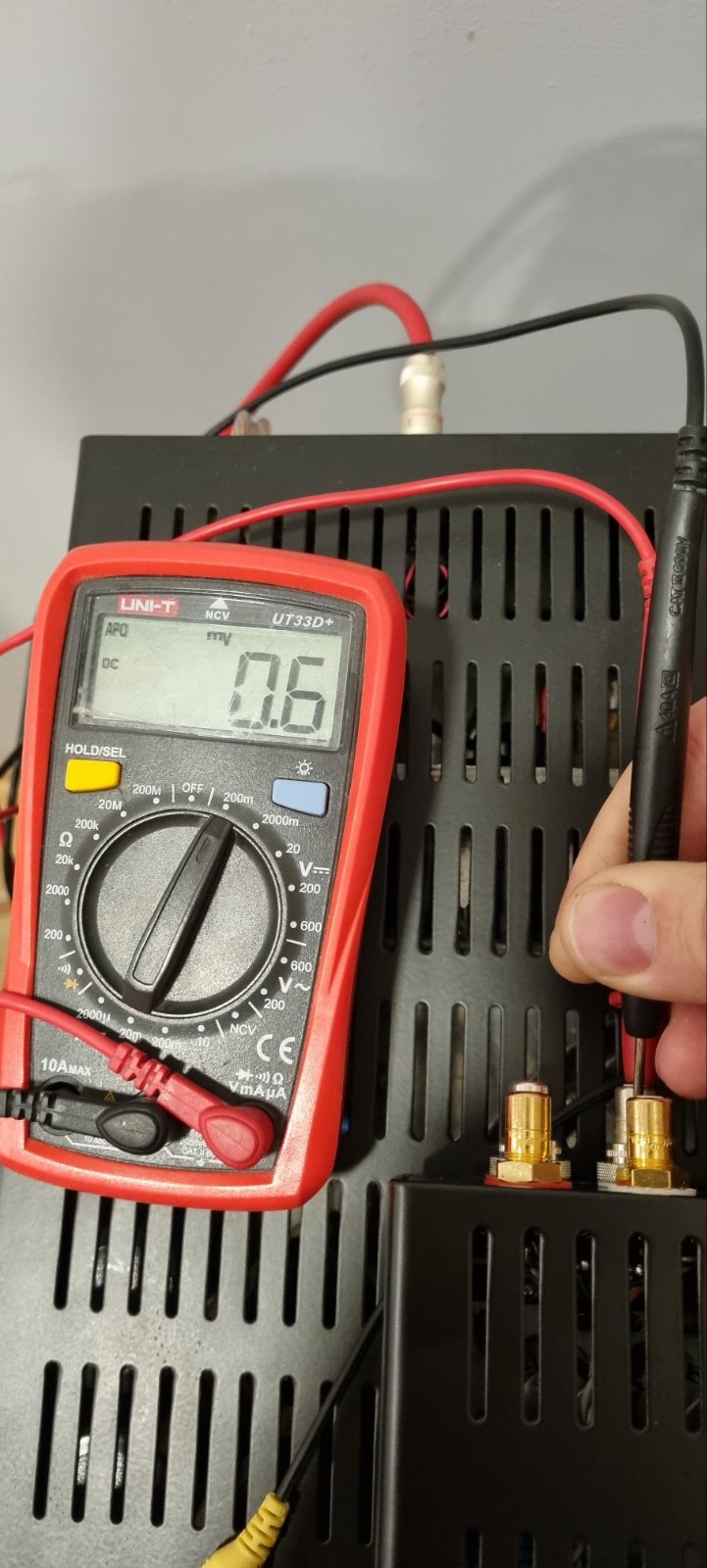

funny pics



[Zbora]

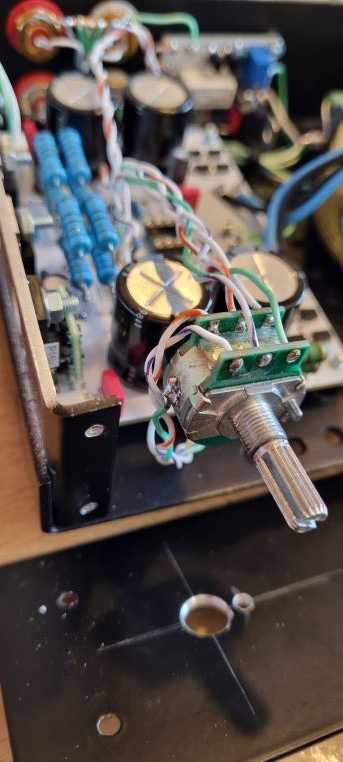

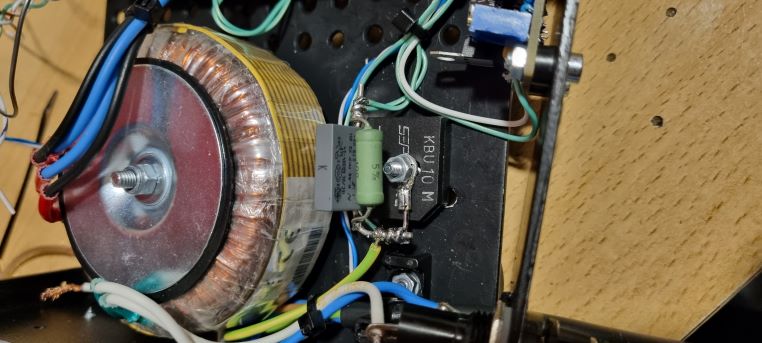

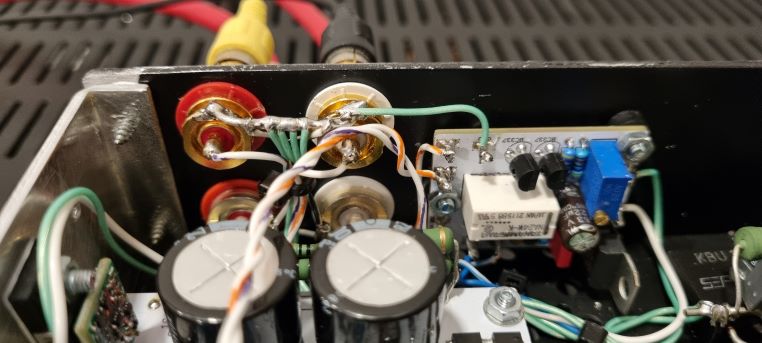

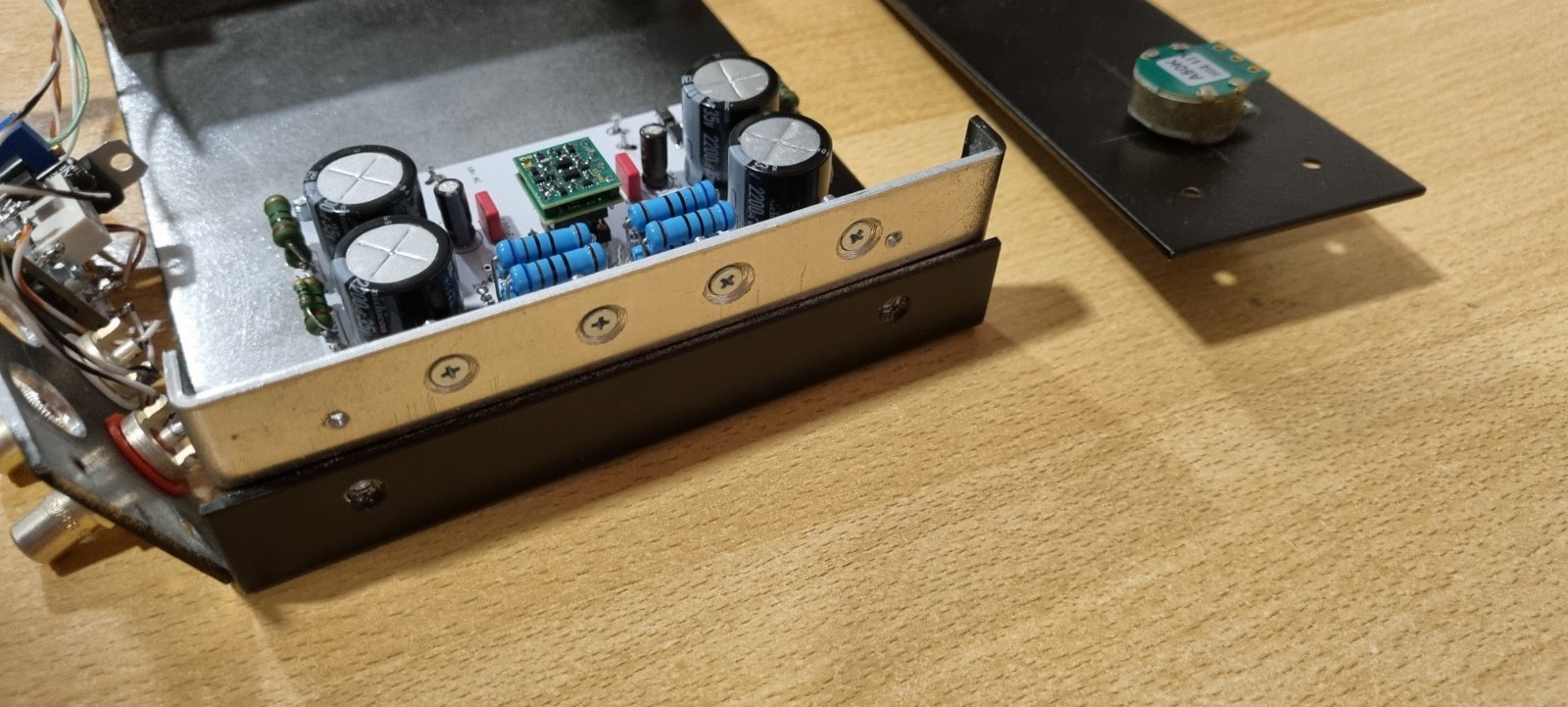

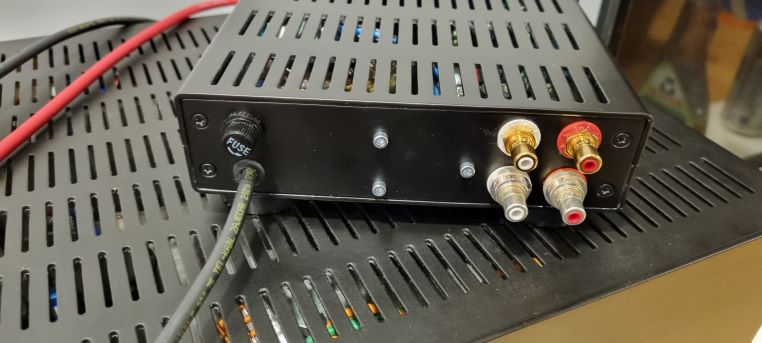

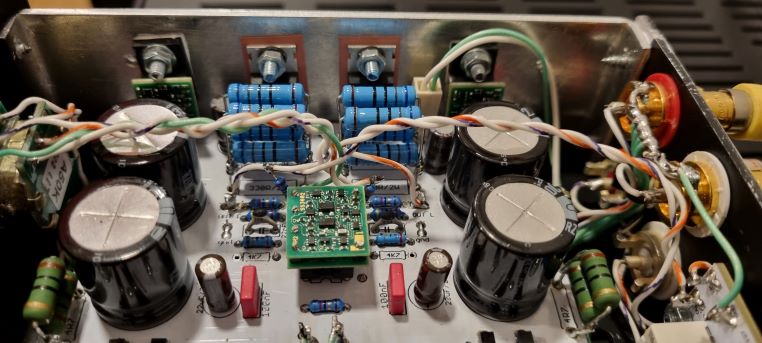

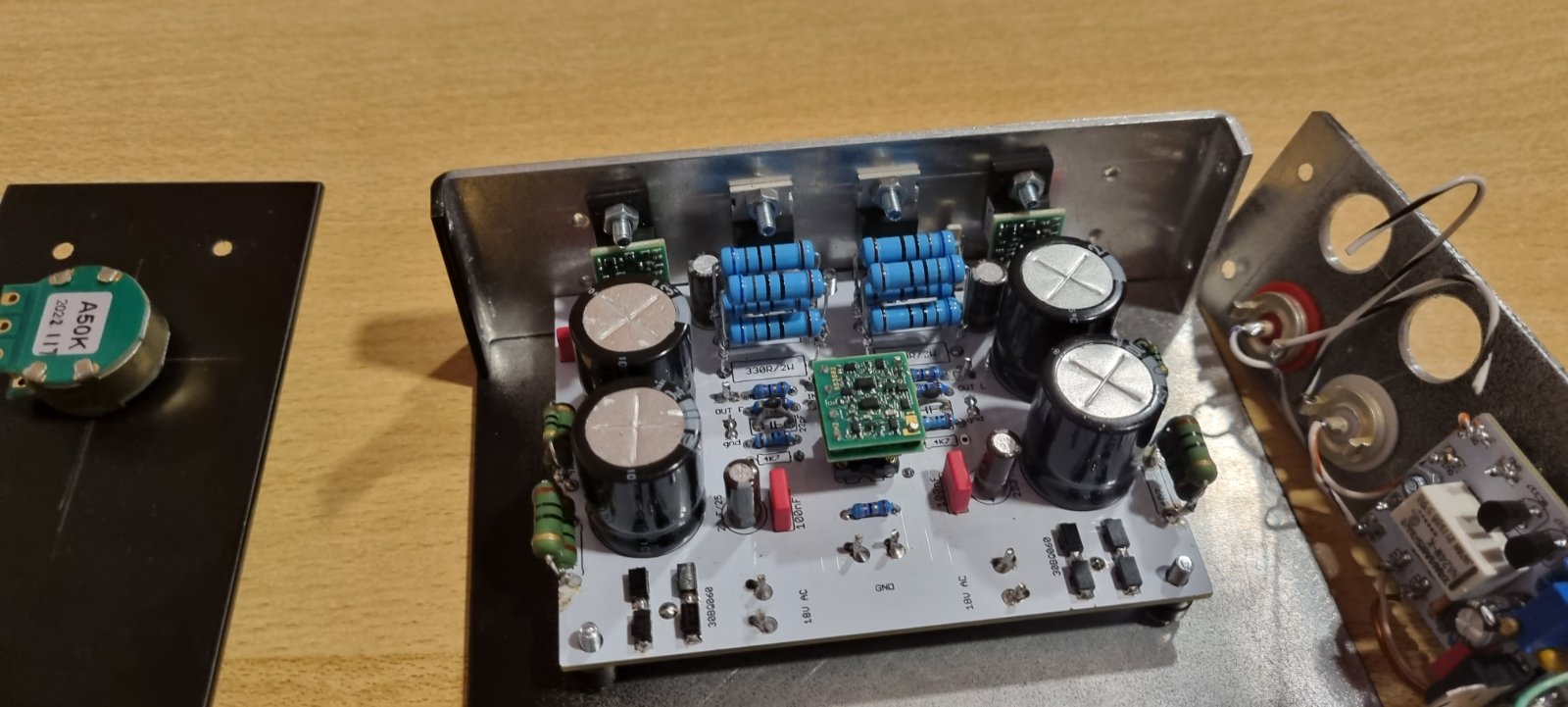

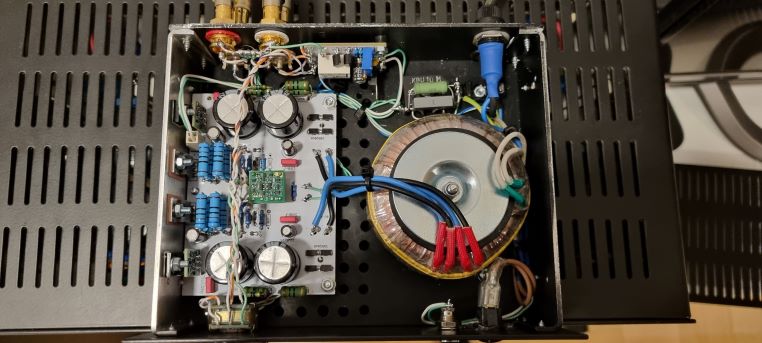

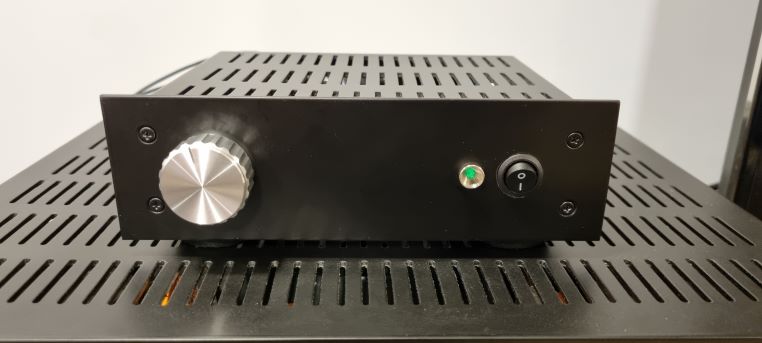

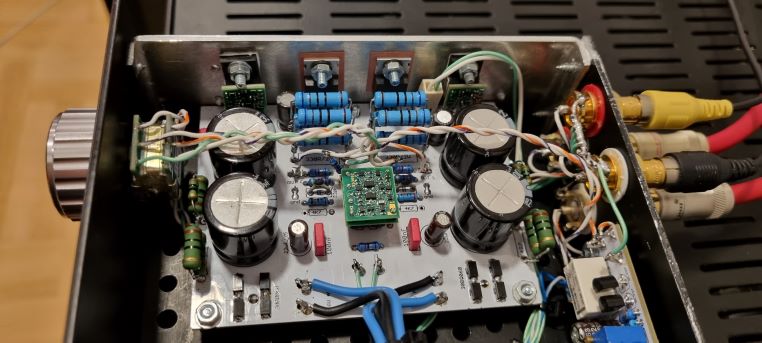

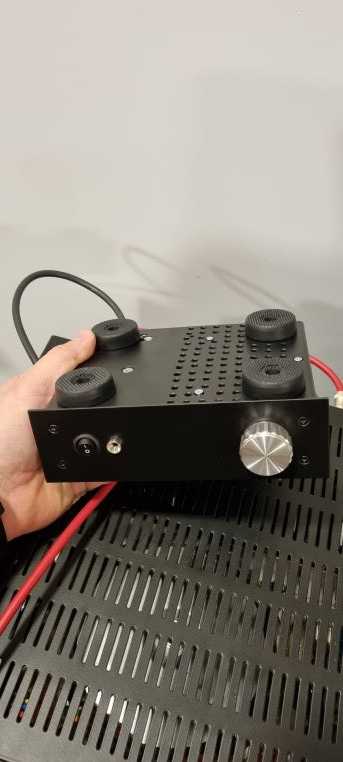

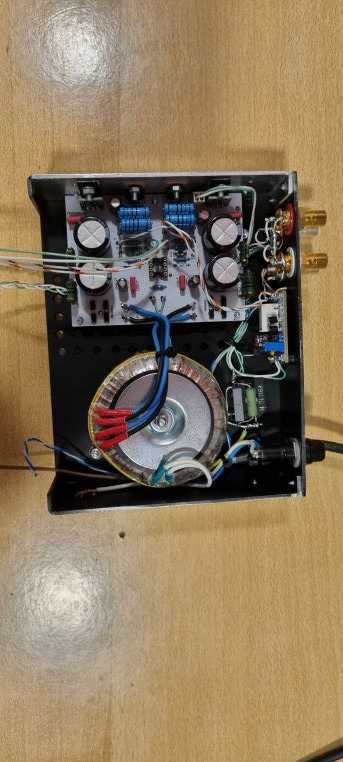

NIXIE preamp / Sparkos, prosviro

Odakle sam krenuo kasko sam dos'o do'vde, pojma nemam, samo znam da je bilo zabavno

Ljudi puno,puno hvala svima na pomoci , sjajni ste !

NIXIE posebno na strpljenju sa mojim ne uvek preterno paetnim pitanjima !



ima sad tu i gomila nekih mojih gresakai kompromisa i bolje bi ga napravio sad da krenem od pocetka .. bla,bla...

no to ne umanjuje moju srecu :) A savakako sam i naucio nesto u procesu...

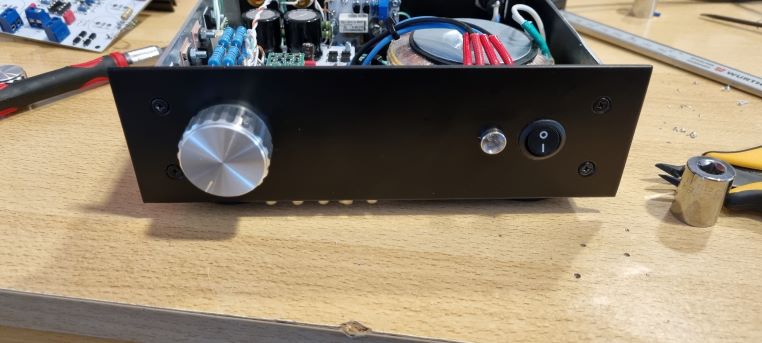

cak mi je i simpatican sa ovom "privremenom" prednjom plocom.







Izmenjeno Oktobar 15, 2022 od Zbora

[pmiroslav81]

Bravo.  odlicno odradjeno. Svaka cast. Mogla bi sema i fajl za izradu Vase varijante preampa sa napajanjem .

Kakvi su sada utisci amp-preamp ?....... kako se Vama svidja kombinacija. Ja realno nemam Sparkos aliiiiiiiiii 🙂

[NIXIE]

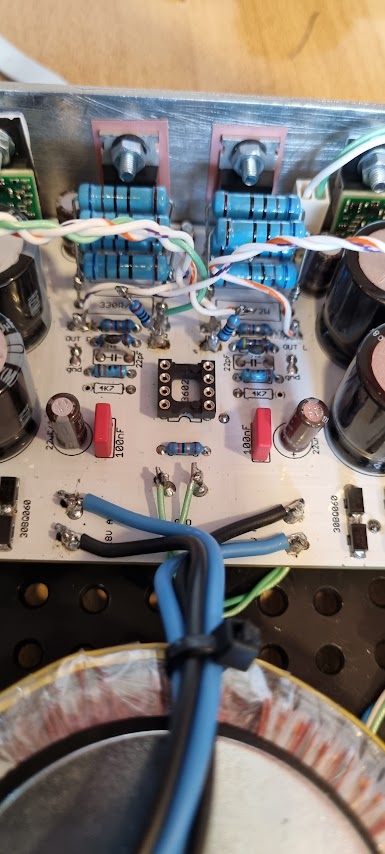

Kod tebe kao i kod mene je problem zabosti SS3602. Opcije su dodatna podnožja ili montaža okolnih kompomenti odozdo. Pošto nisu metalizirane rupe i dvostruka štampa montaža odozdo verovatno otpada. Ja sam dodao još jedno podnožje i fercera. Da li je time malo smanjen kvalitet zvuka to ne mogu da utvrdim jer se bez toga ne može zabosti. Burson neki mislim da bi mogao, ali treba prvo proveriti dimenzije (dupli opamp naravno).

Izmenjeno Oktobar 16, 2022 od NIXIE

[Zbora]

Hvala, potrudio sam se kolko sam mogao, sve je radjeno u trpzariji dok klinci spavaju u glavnom

E da fajl za izradu , okacicu i eagle i gerbere kasnije.

ALI sam iz nje izostavio DC stop kondenzatore u NFB.

Kao i ulazni otpornik 300R ( npr TL072 nema problema bez njih dok sparkos bez njih luduje sa offsetom )

pa se mora dobudziti,

ako bi neko da pravi ovu plocice to bi trebaklo dodati zato cu okaciti eagle fajl.

jer glupo je praviti iste posto ja vec imam viska ovih i ako neko hoce da pravi a nije gadjiv na budzevinu rado poklanjam, samo nek se javi.



Ja sam krenuo sa idejom da samo dodam mosfet u pocetnu semu probe radi, i da skontam sta se tu desava zapravo ... pa je cela stvar nekako sama otisla u ovaj smer... da se ne opravdavam dalje ima sema kod NIXE u temi a ja sam izostavio pola to je cinjenica



Sto se utisaka tice ja jos nemam krsten DAC niti preterano "slusacko" iskustvo pa se ne usudjujem da mnogo opsiujem zvuk recima

Ono sto ja cujem kao najvecu razliku od osnovne seme bez mosfeta da je sve nekako "neznije za uvo" ima neku boju koju bas se i ne bih usudio da opisujem recima...osim da je drugacije... ma super je izaziva osmeh na licu .... do duse tako mi je bilo sa svakom promenom od pocetka

Osim toga, sada cesce slusam na manjem volume nego ranije, ono me je vuklo da "odsafljujem" cim upalim, sad pazljivo sa mojim utiscima nisam bas referentna osba ... jos uvek

Izmenjeno Oktobar 16, 2022 od Zbora

[NIXIE]

PCB koju je uradio @pmiroslav81 je dobra, isprobana. Nego tu treba malo razmestiti delove na njoj oko OPA da može stati SS3602 i slično. Ta pločica nema napajanje, ono ide posebno, pa ko šta voli, Sparkos 78xx /79xx, šant regulatori, LT1963/3015 itd. po želji.

[NIXIE]

pre 2 časa, Zbora reče

dok sparkos bez njih luduje sa offsetom )

Osciluje.

[NIXIE]

A inače, iz te šeme se lako izbaci mosfet, otpornici na gate i source, ta onda izlaz OPA premosti direktno na izlazni otpornik i ima se klasičan line preamp. Malo "suvljeg" i "tvrđeg" zvuka nego sa IRF510, ali sa znatno manjom potrošnjom struje i grejanjem.

[Brijac]

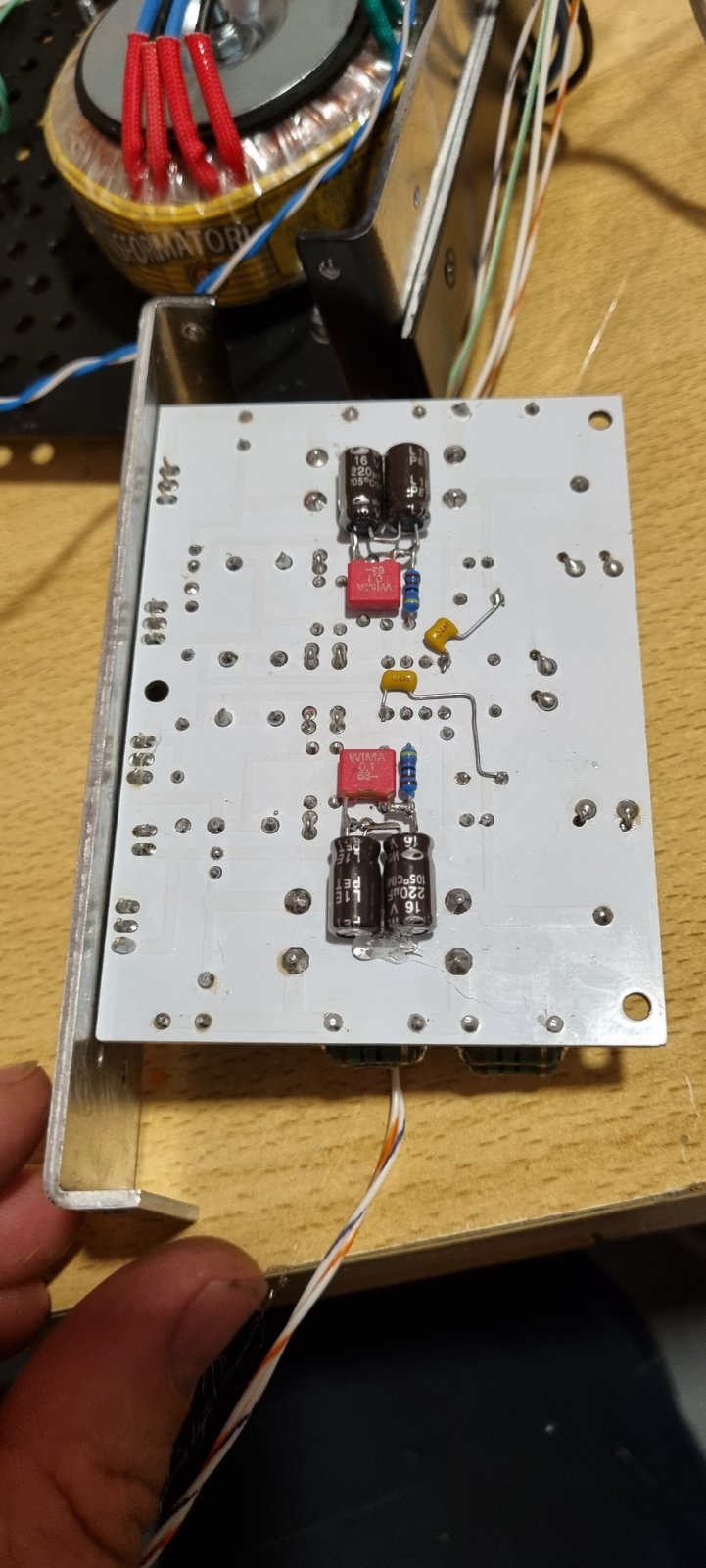

A valjalo bi da decoupler capsi svakako budu blize sto vise, sa mirom smo izverzirali lemljenje sa druge strane pcb-a

[NIXIE]

Ma naravno, nego je teže kod jednostrane štampe sa kondenzatorima to izvesti. I može lako da se otkine bakarni sloj.

[Mikorist]

A meni se smejali kad sam kupio Sparkos

[чика-Брка]

8 hours ago, Mikorist said:

A meni se smejali kad sam kupio Sparkos

ima i ko se nije smejao.

[Zbora]

Ja sam se guglajuci zalepio za regove pa zbog skupog sipinga uzo i sparkos OPA pride  povuklo me.....

Pa onda poceo da kontam sta ste to pisali sa odvajanjem zvuka od zvucnika  lepo, zeleno ..... nemoz covek da odoli

Izmenjeno Oktobar 17, 2022 od Zbora

[NIXIE]

Niko nema te Sparkos regulatore napona, samo ti. Ni Mika to nema.

[Zbora]

eagle i gerber

On 10/16/2022 at 7:34 PM, Zbora said:



ALI sam iz nje izostavio DC stop kondenzatore u NFB.

Kao i ulazni otpornik 300R ( npr TL072 nema problema bez njih dok sparkos bez njih luduje sa offsetom )

pa se mora dobudziti,

ako bi neko da pravi ovu plocice to bi trebaklo dodati zato cu okaciti eagle fajl.

jer glupo je praviti iste posto ja vec imam viska ovih i ako neko hoce da pravi a nije gadjiv na budzevinu rado poklanjam, samo nek se javi.





preamp_eagle.7z preamp_gerbers.7z

[Zbora]

Nego idemo dalje....

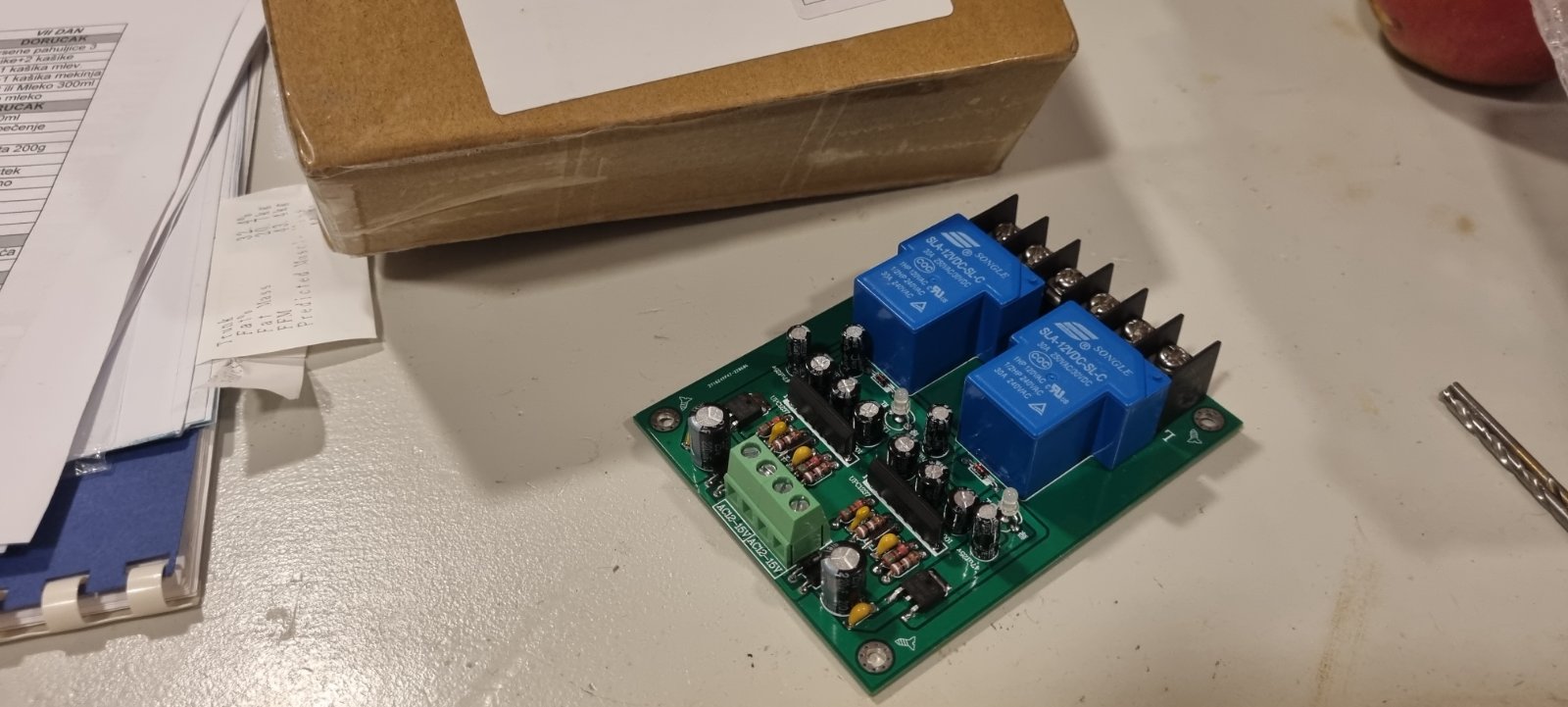

Stigla zastita sa Alija za Citation, vljda ce sljaka...



Shvaio sam da ga suvise volim da bih ga komadao, i prteabao u nesto drugo... ipak je od njega pocelo sve.

Probacu da dodam zastitu, maslo prezicim, serdim mase i uzemljenja prema do sada naucenom, mislim da je to najoptimalnije. a imacu sta da slusam ... treba dac i strimer resti ....



pa cu misliti o krstenom ampu kada se jos malo ispecem  ....



dotle, lepo on svirucka... pogotvo sad sa preampom.

https://photos.app.goo.gl/bd9burm6tfGWnqRY6



Izmenjeno Oktobar 17, 2022 od Zbora

[zocky]

Da li su uPC1273 čipovi u toj DC zaštiti?

Daj link odakle si je pazario.

[vladd]

uPC1237, odlican kao zastita, dobro je da kinezi prave module, lakse nego praviti, uklapati razna relea i napajanja
