HC Citation 12 mosfet

[Zen Mod]

4 minutes ago, krca44 said:

Ma kakva DC zastita - trafo na izlaz kao sto Macintosh radi.





Izvinite, nisam mogao da odolim.





[NIXIE]

Ja sam ovako nešto slično davno napravio. Usput je i soft start odrađen za torusni trafo. Samo za to sve imam poseban trafo 18VAC 3VA sa jednostavnim ispravljanjem nestabilisanim za relej 24V. Taj rele mi uključuje sklopke 4x10A sa špulnom za 220AC.  Za soft start imam rele sa špulnom 24VDC, 3x10A, oktalno podnožje.

Loudspeaker Protection and Muting

SOUND-AU.COM

---

ESP Project Pages - Loudspeaker Protection and Muting. Protect you loudspeakers from amp DC faults



[NIXIE]

Recimo uzmeš dva ovakva modula, za svaki kanal po jedan. Jedan po kanalu jer su releji onako na izgled neuverljivi, pa ih vežeš u paralelu.

UPC1237 Dual Channel Speaker Protection Circuit Board DC 12-24V Boot Mute Delay

WWW.EBAY.COM

---

Mute delay boot,shutdown speed off. 1x Protection Circuit Board.



[NIXIE]

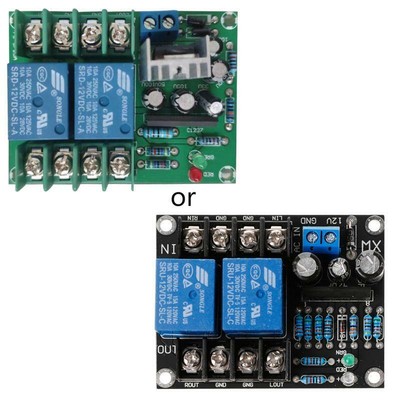

UPC1237 Power Amplifier Speaker Protection Board Power On Delay DC Pro BTL Board

WWW.EBAY.COM

---

UPC1237 power amplifier speaker, speaker, speaker protection circuit board Turn on delay about 5 seconds Audio DC output protection Each channel uses a piece of UPC1237 special protection circuit chip The resistance of the protection board uses imported resistance This version supports BTL amplifiers.

Ovaj deluje jače, za oba kanala.

[Zbora]

Vidim ja, ima tu posla ....



Ceeeekaj, staaaani, svasta ja ovde treba da pretabam.... , srecom imam vecu kutiju u garazi ....



Sredjivanje plocica AMPa je svakao bio sledeci posao . mislio sam da ga ne otvaram dok ne zavrsim preamp ... ali bojim se da nece ici tako kako je "mali Šurda budan sanj'o dok je gledao u plafonicu i razmisljao sta ce da bude kad poraste" ....





[Zbora]

2 hours ago, NIXIE said:

Ja sam ovako nešto slično davno napravio. Usput je i soft start odrađen za torusni trafo. Samo za to sve imam poseban trafo 18VAC 3VA sa jednostavnim ispravljanjem nestabilisanim za relej 24V. Taj rele mi uključuje sklopke 4x10A sa špulnom za 220AC.  Za soft start imam rele sa špulnom 24VDC, 3x10A, oktalno podnožje.

Loudspeaker Protection and Muting

SOUND-AU.COM

---

ESP Project Pages - Loudspeaker Protection and Muting. Protect you loudspeakers from amp DC faults



Ovo deluje razumno za napraviti, narocito ako preampu ne bi smetalo da se tera sa istog trafoa, al da se uradi paralno na jednu  AC granu trafoa  i svako svoje ispravljanje da ima. ovako je vec trafo 2x18v AC 30VA ?

Izmenjeno Septembar 14, 2022 od Zbora

[NIXIE]

Uzmeš mali trafo 3VA. Treba da bude odvojeno galvanski od ostatka, barem ova moja šema to zahteva. Uzemljeno je preko 100nF na šasiju.

[NIXIE]

Preamp i glavni amp po meni ne treba miksovati preko napajanja.

[Zbora]

Dobro ljudi , aj da malo popricamo o ampu, recimo da sam sa preampom presao neki put, skoro sve komponente su to plocica je nacrtana probacu jos malo na protobordu, al da ga ne bih prelazio jos nekoliko puta.... pre pravljenja pcb moram se pozabviti ampom.

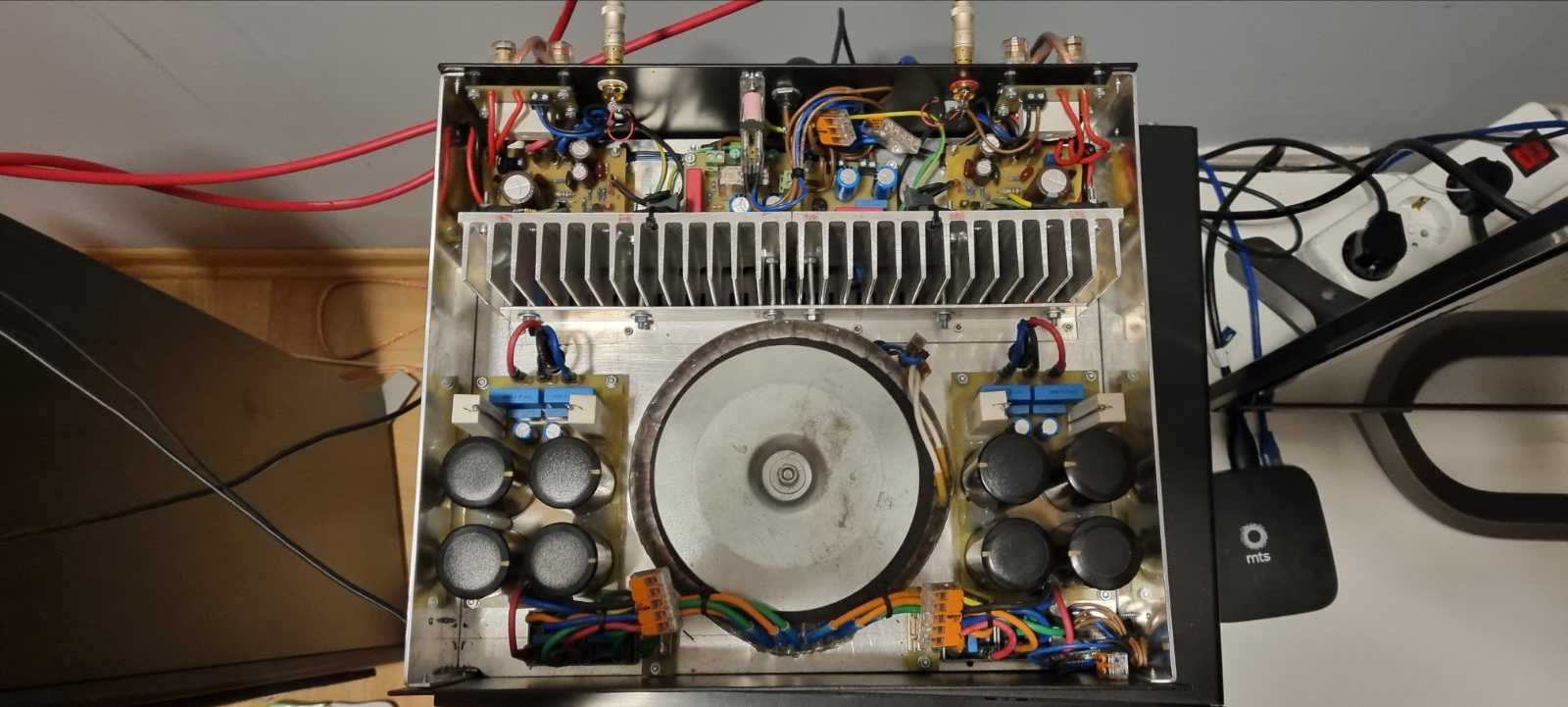

Ovako to sada izgleda ,

Napajanje je radjeno odavde

Solid State Power Amplifier Supply Part 1

WWW.TNT-AUDIO.COM



I mislim da sam to jedino uradio kolko tolko kako treba, to sam pravio skoro.

Trafo je 600VA 4x30V motan na jezgru od 800 jedna zica deblja .... sve sto je moglo u trafku ....

grecevi,kondovi Kemet audio linija 10 000uF, mali su BC blokovi polipropilen, sa mauzran porucio.

jedino sto je tu bezveze je ovaj odratni zicani otpornik ...



Izlazne plocice su https://www.firstwatt.com/pdf/art_mos_citation.pdf

zen je na pocetku objasnio Rin i zasto gain 2x. a ja sam tek skoro posle ovog puta kud me je nixi proveo sa preampom, poco da kontam sta li on tad pisao



pravljeno je sa mnogo davno a tada sam jos vise "nemao pojma" nego sad

IRFP240 i mps92 mps42  i sve je krs sa aliexpresa i kelca.

Bilo je muke sa biasovanjem imao sam pomoc, nabudzen dodatni otpornik na gate mosfeta da smanji napon ...., mosfeti na zici umestio na ploci direktno itd...

manje vise uvek je toplo nikad se ne pregreva nista ali uvek je toplo.



Nove plocice ne ginu u svakom slucaju, moze savet iskunih mozda i za neku drugu pouzdanu semu iz sadanjeg vremena sa dostupnim krstenim dolovima ovovremenim, sa poznatih distributera ne mora ovde ....  nesto sto je pouzdano i prezvakano i da mu odgovara ovo napajanje. a da ce mu prijati ovaj preamp, da to malo prilagodimo jedno drugom, sve mora da ide u jednu kutiju makar morao da menjam ovu sto je sad, i ovako se sve vreme pitam da li je ovaj hladnjak dovoljan buduci sa sam i premp planirao na njega.

PS. sa ovim preampom jos uvek bez mosfeta nikad ne treba da se odvrce jako malo mu treba da pocne da gruva. vrlo moguce da mogu da idem i na mlo manju snagu. I da naravno da nije prekomplikvano za napraviti posesiti posle....



Gledao sam ja svasta po netu al da se ne zaleciem, ovo sa vama funkcionise.... Imaju li iskusni neki savet za mene ?

Izmenjeno Septembar 14, 2022 od Zbora

[NIXIE]

Ako planiraš i preamp tu da ubaciš, je lično ne bih to radio. Mala kutijica posebna je bolja ideja.

[Zbora]

Ma ja sam u fazonu, napajanje  odavde jer jedino valja i nova kutija.

I da se to uradi kako je bog rek'o a da ne prolazim i deo kome nisam preterano vican, mozda su valjane kit PCB za amp bolje resenje od pravljena.



Znacilo bi mi dosta da ide sve u jednu kutiju iz xy razloga .

Izmenjeno Septembar 15, 2022 od Zbora

[NIXIE]

[Zbora]

Sjajno HVALA, ovo je vec slozeno na 24V

[NIXIE]

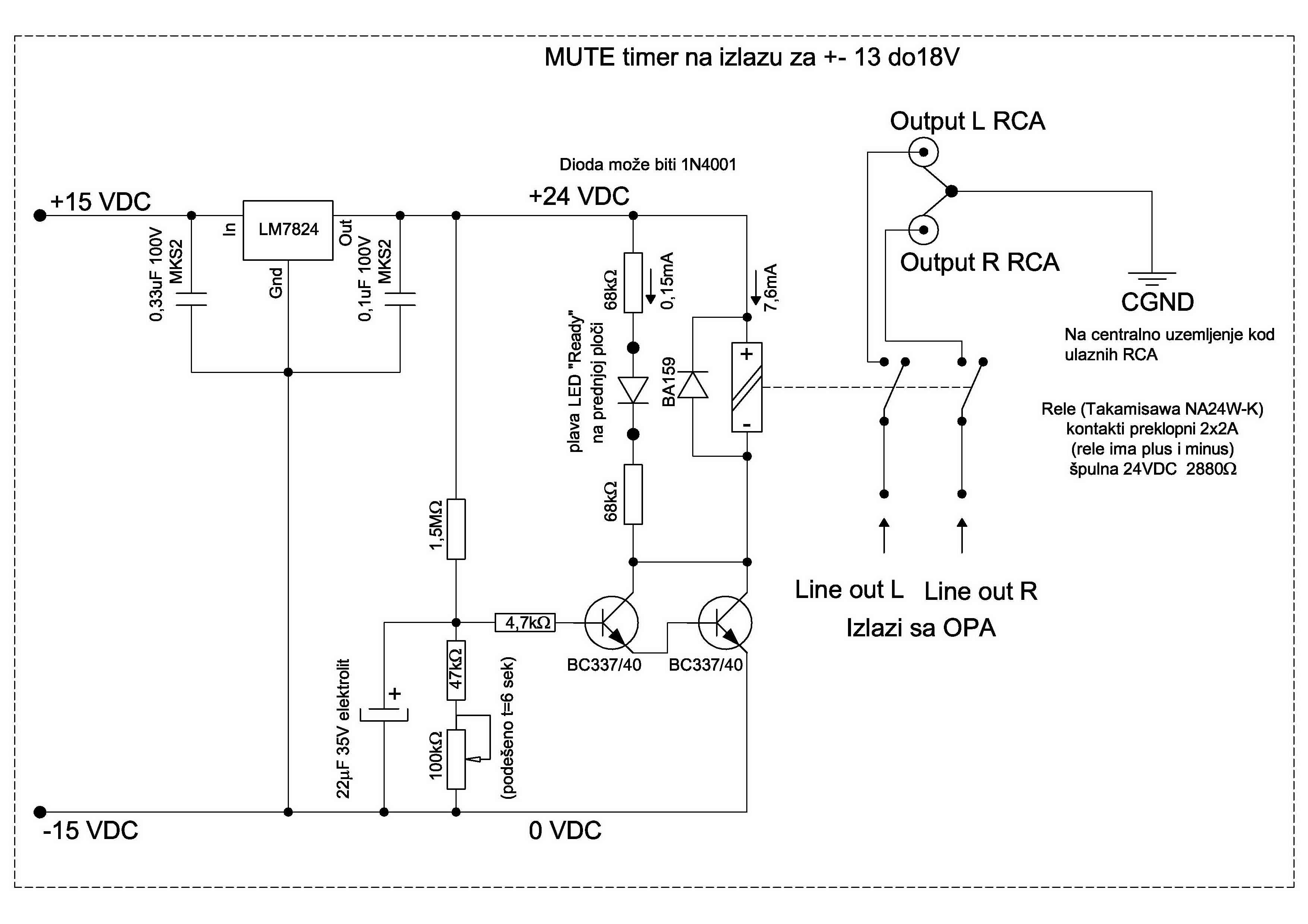

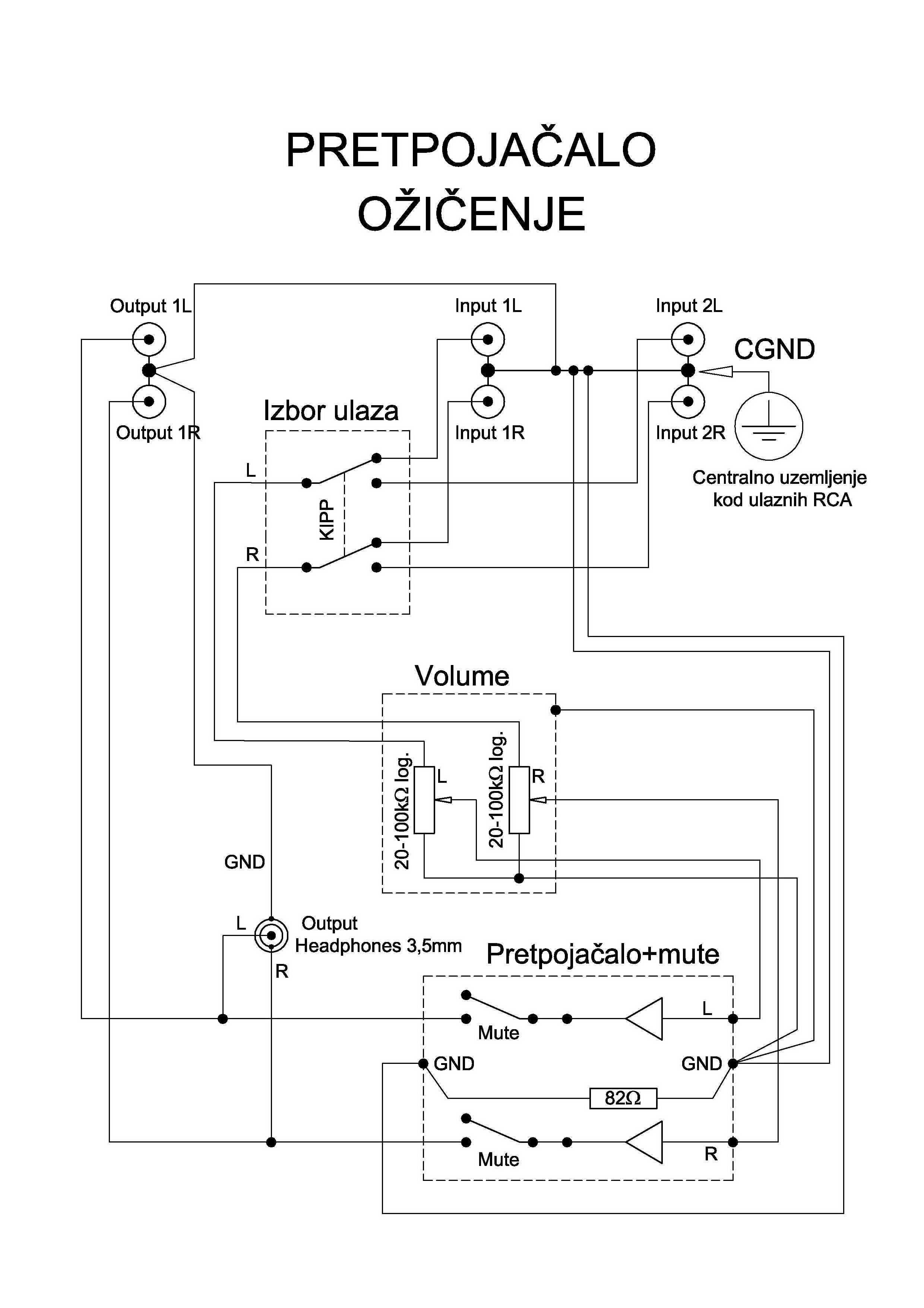

Korigovao sam sam staru šemu, isprobao i radi. Pošto imaš SS3602 to može da tera slušalice, zato su kontakti releja drugačije vezani. Promenio sam i deo za podešavanje vremena, ovako može da se podesi zadrška od neke 2sek do beskonačnosti. I dodao 7824 naravno, to je najbitnije.

PS

Tranzistori mogu biti i BC337/25, ili bilo koji za barem 40V, samo je bitno da imaju što veće pojačanje, onda lepše radi. Otpornike za LED prilagoditi. Plave led 3mm koje imam preko 0,3mA mnogo jako sijaju, zato uzeh 0,15mA. Ako su neke druge utvrdi se probom koja struja ne vadi oči.

Izmenjeno Septembar 16, 2022 od NIXIE

[Zbora]

Sve jasno

[Zbora]

Za signalne vodove na PCB, samo na PCB strani, da li je problem koristiti konektor, npr molex mali, ili strogo lemljeni kontokti .

Izmenjeno Septembar 16, 2022 od Zbora

[NIXIE]

Ja konektore izbegavam. Stavim petlju od bakarne žice i lemim. Jedino sam na AD1865 daku pravio kompromis sa PIN konektorima za I2S i ostalo jer je u pitanju eksperimentalna sprava.

[NIXIE]

Ovo deluje zgodno, napajanje direktno sa 220VAC. Ne zam šta misle ostali?

Assembled 30A High Power Amplifier Speaker Protection Board Module AC 110V~220V

WWW.EBAY.COM

---

Assembled 30A High Power Amplifier Speaker. Relay protection current 30A, suitable for high power amplifier board. Amplifier midpoint potential protection. Protection Board Module AC 110V-220V. 1pcs x Speaker Protection Board.



[Zbora]

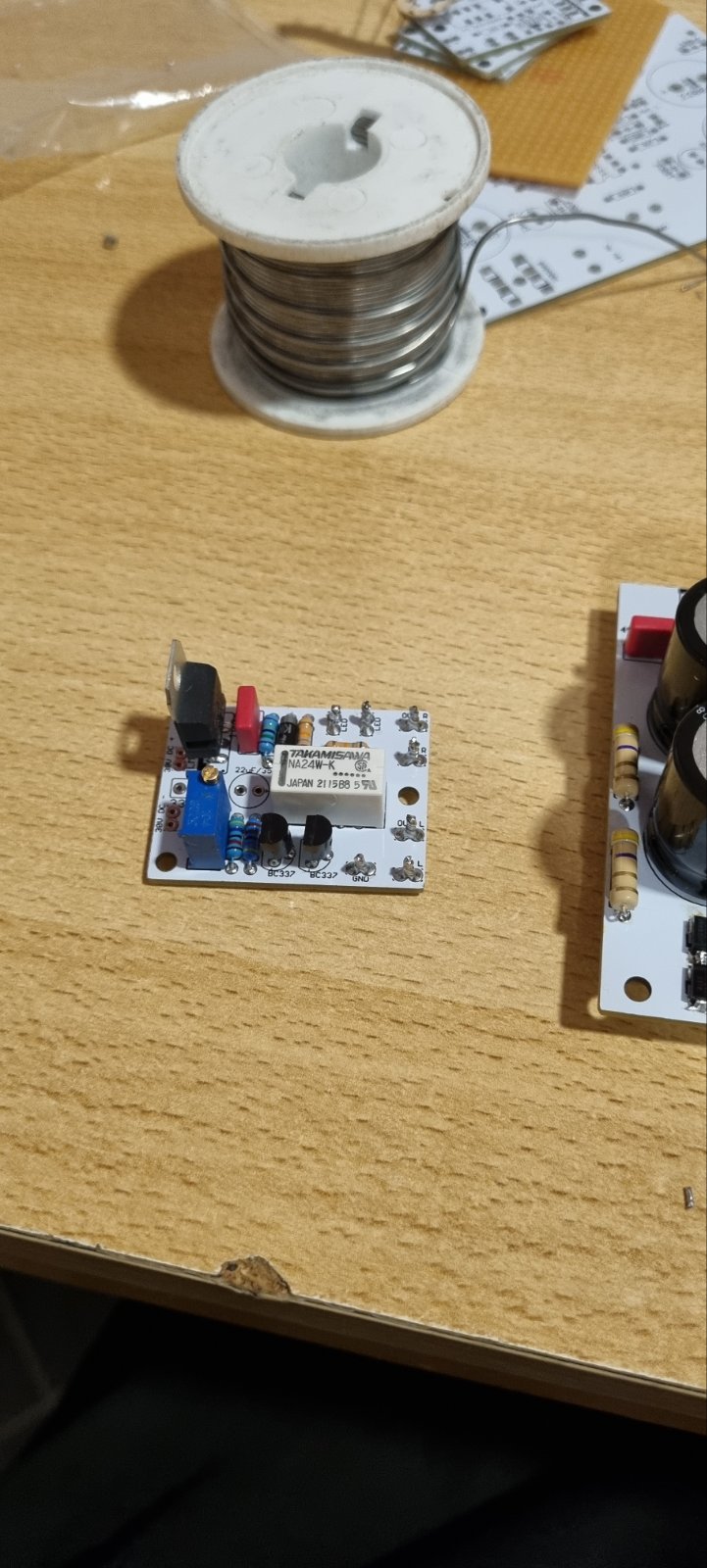

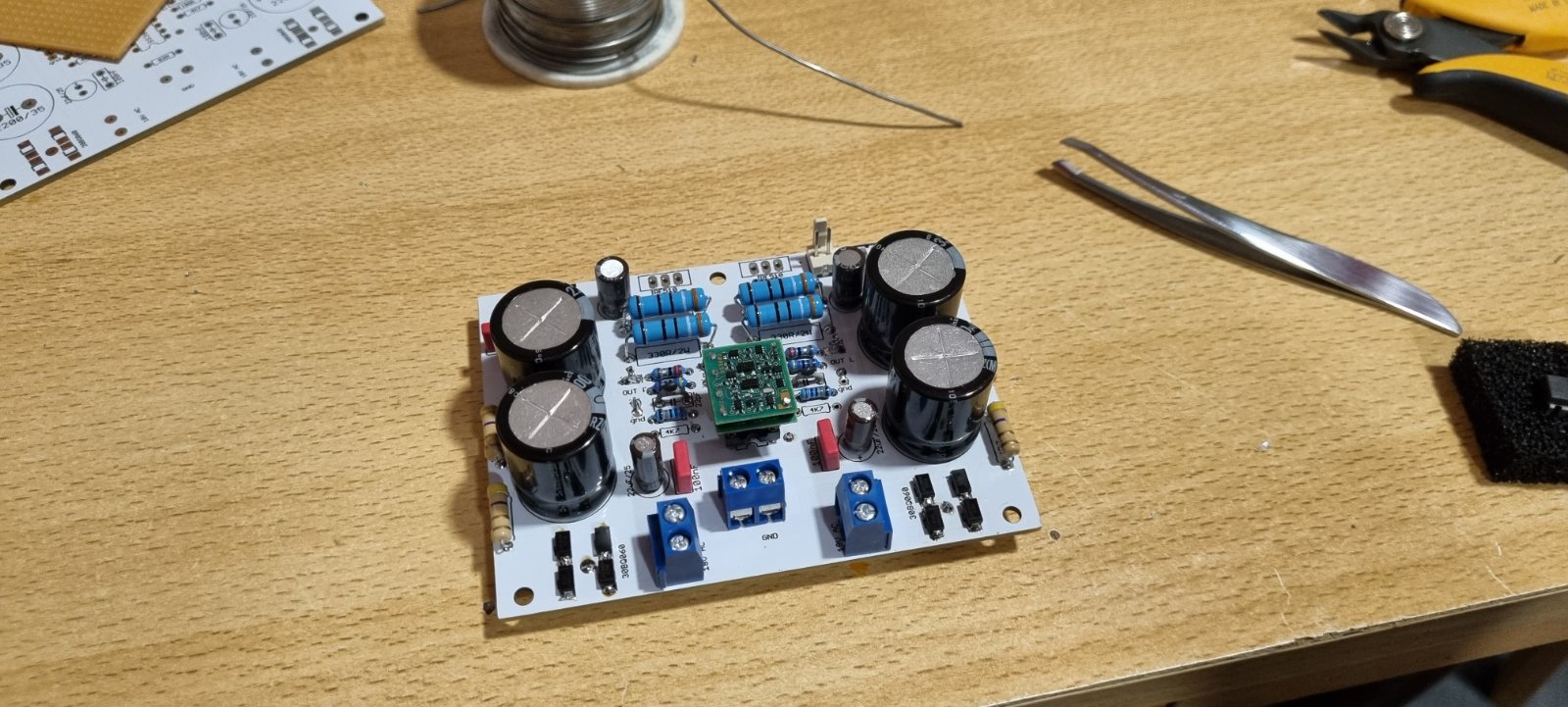

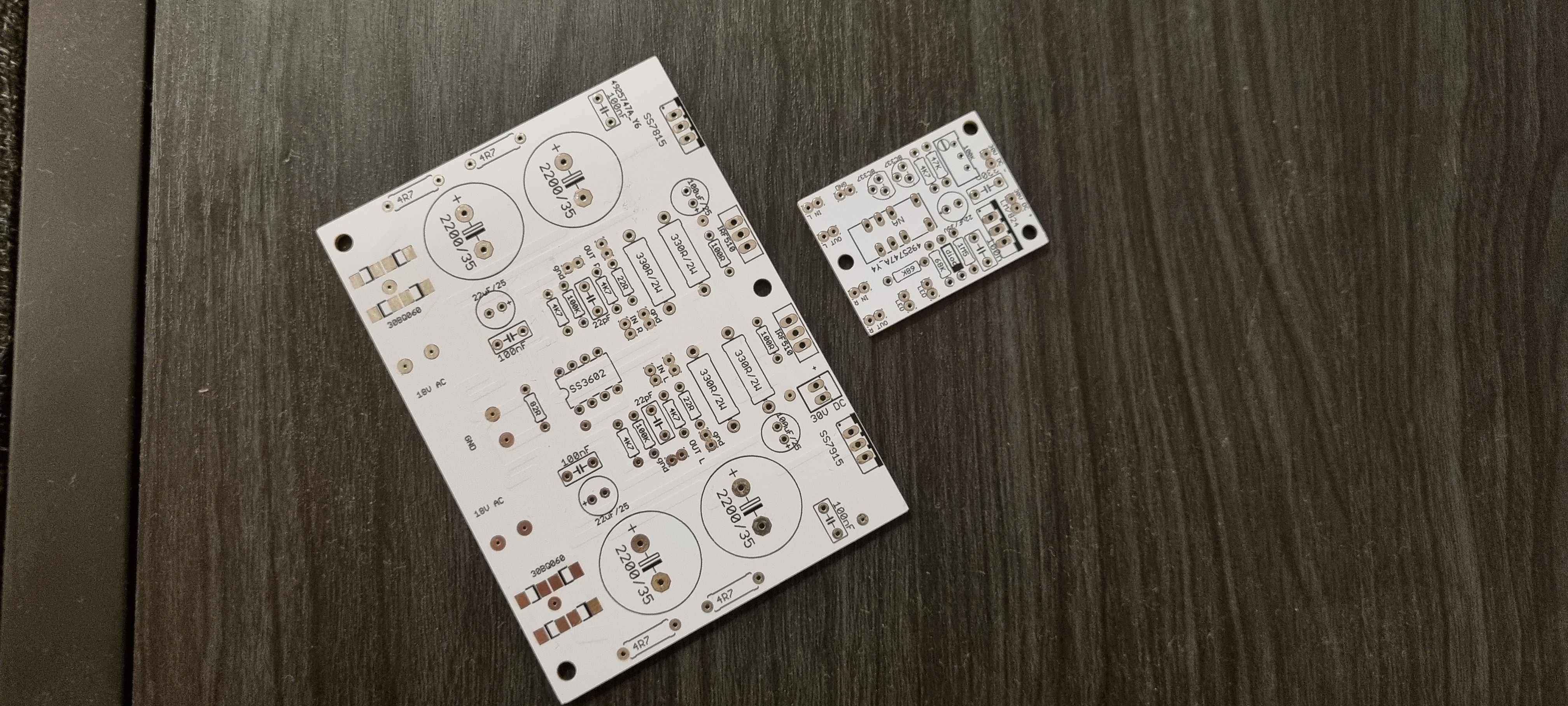

Ima pomaka sporog ali ima

[Zbora]

Moradoh napraviti i krmacluka kao poledica neizdrza .... ali avaj ... vadim se ...

Izmenjeno Oktobar 7, 2022 od Zbora

[NIXIE]

Da da,  DC offset je mnogo manji kad se na red sa NFB otpornikom koji ide od -ulaza na GND doda kondenzator.

[Zbora]

Valja mal' i budzevine da bude , protivu gremlina
