HC Citation 12 mosfet

[NIXIE]

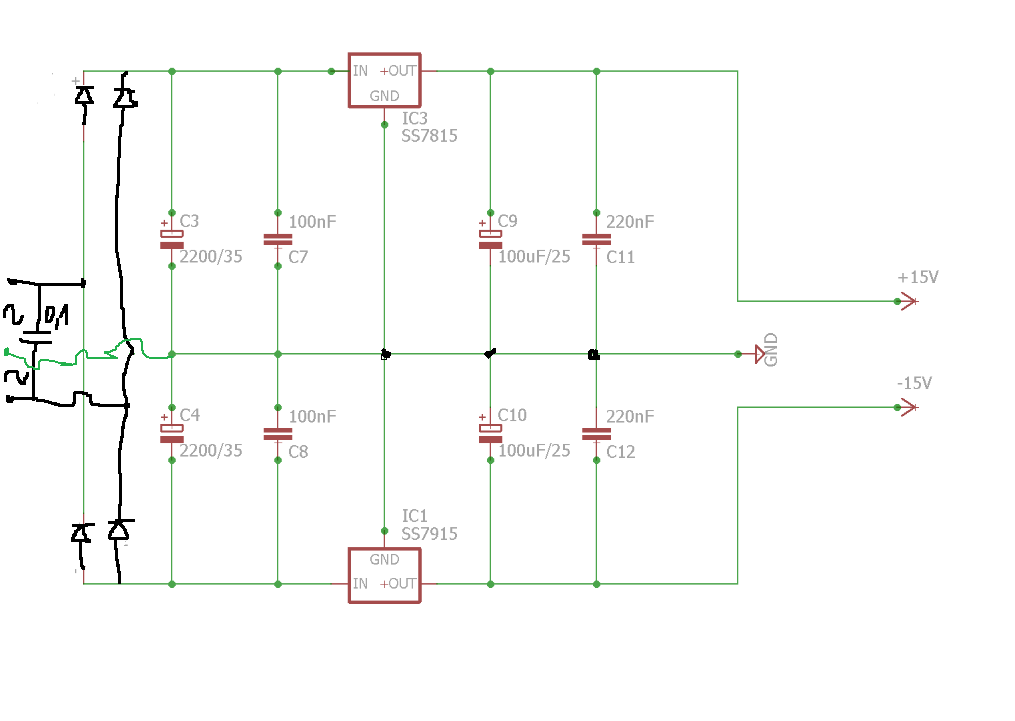

Ja bih za C1 i C2  stavio 2+2 od 2200uF. Pa ako ne treba drugi par nikom ništa. Pogledaj kako je Miro uradio PSU2 to radi dobro provereno. Samo je osigurač nepotreban.

[Zbora]

Zen rece igra i brzina ne samo kapacitivnost,

da li je ovo optimalno ? obzirom da vec imam Nichikon 2200uF/35V ?

[Zen Mod]

rokaj

[Zbora]

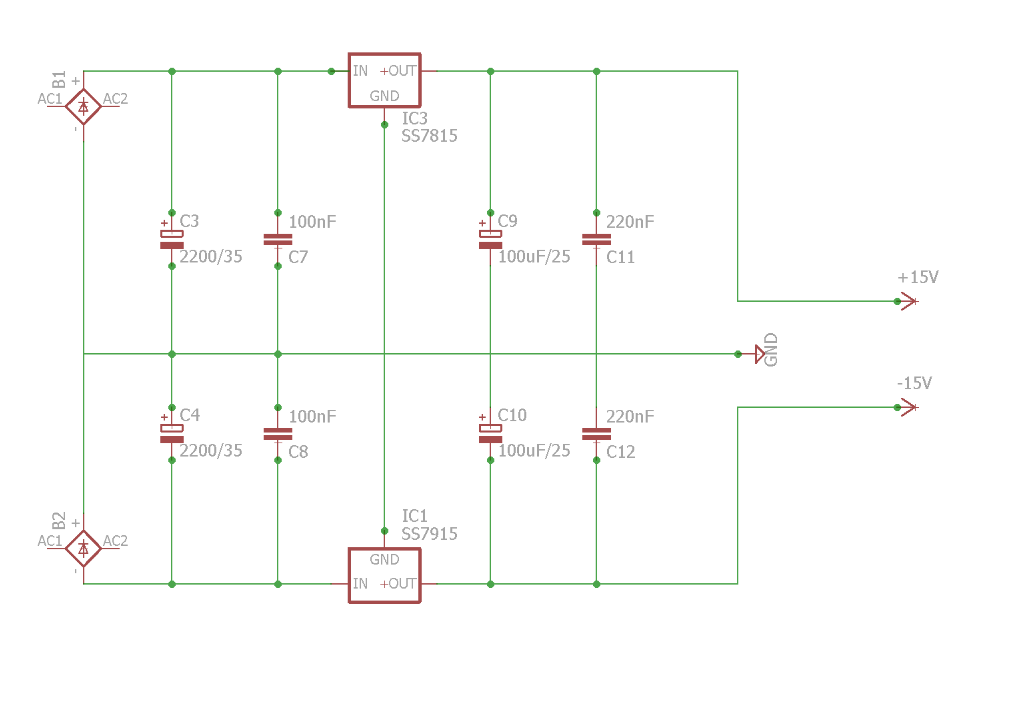

Posto smo resili kapacitivnost ostaje jos ovi grecevi, da ostaju oni ili da ubacim shotki kad vec imam mesta ?

Izmenjeno Septembar 3, 2022 od Zbora

[Zen Mod]

tvoj izbor

[vladd]

Brzina ne znaci, jedino ako ti zafali malo vise od pola volta pada napona na nekom sotki grecu.

Jos da dodam, low esr mogu na nekim LDO regulatorima da izazovu oscilacije, pa se kod njih pazi da se ne dodaju keramicki(obicno smd koncepcije) kondovi ili lowesr elkici.

[Zbora]

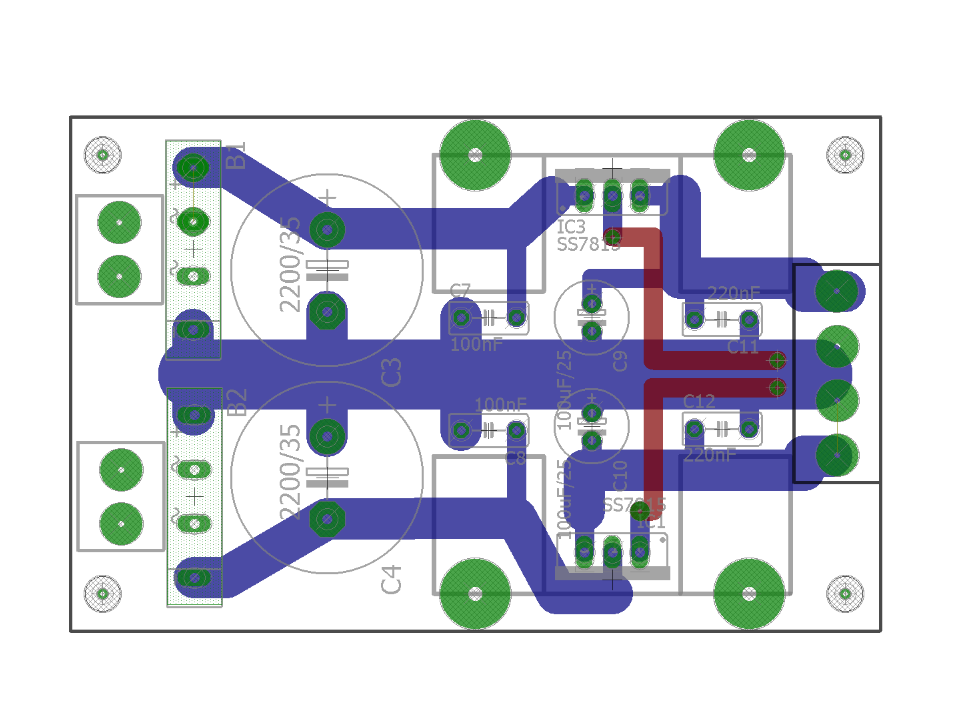

Evo nesto za pocetak, da vidimo da li dobro razmisljam kada je rutiranje u pitanju.

I dosat za danas odnosno juce

[Zen Mod]

korektno, mada moze i bolje

ne trebaju ti vie za gnd vodove na regove, vuci top od pinova, skroz do izlaznih padova GND

[Zbora]

Aha ovo



Izmenjeno Septembar 4, 2022 od Zbora

[Zen Mod]

pruzi crvene skroz do izlaza

mozes i da rastavis debeli gnd na gornji i donji vod, koji se srecu skroz na izlaznim padovima desno

[vladd]

Ja bih te crvene topove završio odmah tu kod elkića.

[NIXIE]

Kelco - Detalji proizvoda - RK 3289 Dvostruki stabilisani ispravljač sa 78xx

Kelco - Detalji proizvoda - Alumijumski hladnjak, 37x37x24mm, crni

WWW.KELCO.RS



Izmenjeno Septembar 4, 2022 od NIXIE

[Zbora]

2 hours ago, vladd said:

Ja bih te crvene topove završio odmah tu kod elkića.

Kako sam ja Zena razumeo jos kad smo radili probnu na verobordu, Ideja je da set pin ne bude na trasi mase vec na izlaznoj tacci, To sigurno ne moze skoditi , zato idemo ovako.



1 hour ago, NIXIE said:

Kelco - Detalji proizvoda - RK 3289 Dvostruki stabilisani ispravljač sa 78xx

Kelco - Detalji proizvoda - Alumijumski hladnjak, 37x37x24mm, crni

WWW.KELCO.RS



Ma idemo custom plocicu tako bih najvise volem imam ja neku svoju zamisao de cu i kako fizicki to da smestim...

Izmenjeno Septembar 4, 2022 od Zbora

[vladd]

Set pin treba da se druzi sa izlaznim kondom, vecim ili manjim, a gde ce realan izlaz zavrsiti posebno je pitanje, na kraju nekog kabla

[Zbora]

Druzi se sa manjim onim 220nf, nisam mogao da vodim svakako skroz do izlaznih padova jer onda dolaze ispod kleme.

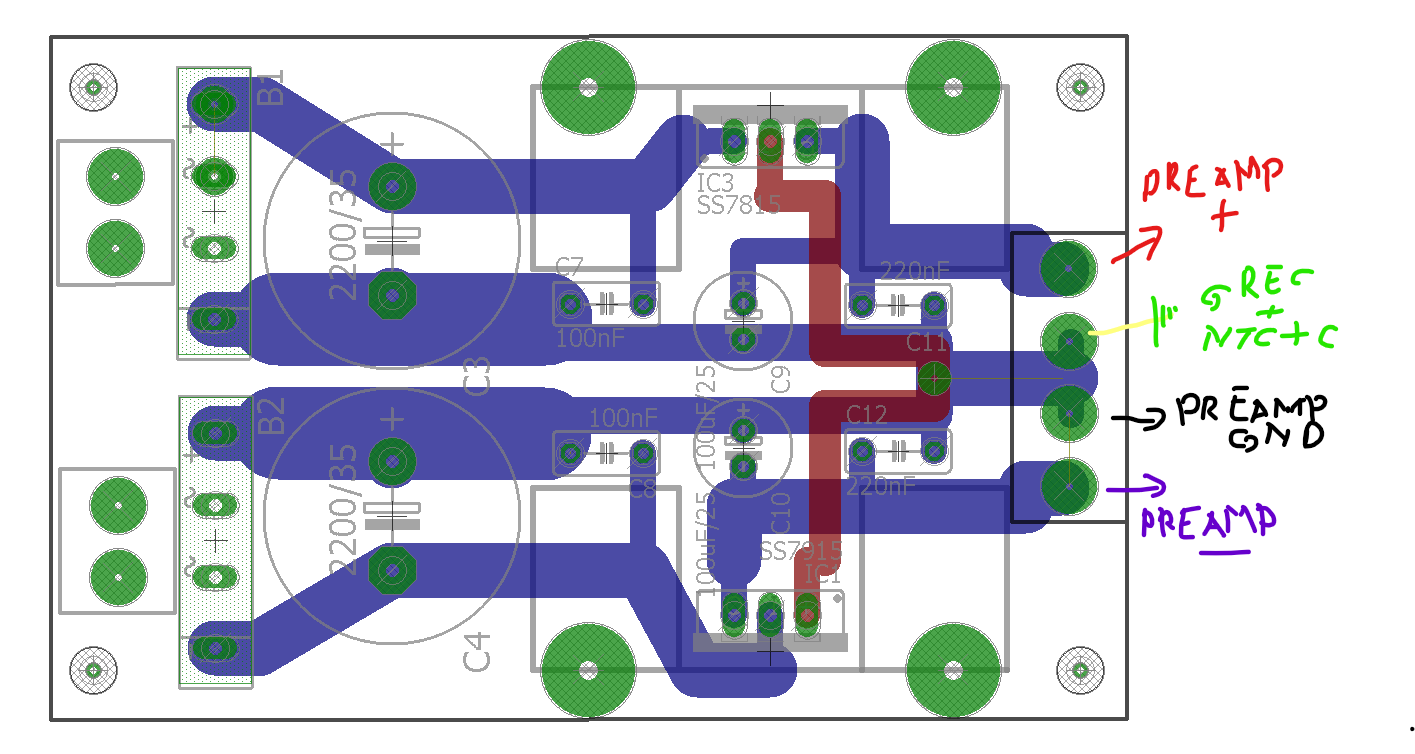

Ovako je zamisljeno sa kablovima

[NIXIE]

pre 43 minuta, Zbora reče

Ma idemo custom plocicu tako bih najvise volem imam ja neku svoju zamisao de cu i kako fizicki to da smestim...

Ma ok samo skrećem pažnju da postoji gotova PCB i odgovarajući ladnjak za siću. Za ove što neće da se muče.

[Zbora]

Nema 'leba bez muke i motike



Ako uspem da zavrsim ovu avanturu sa preampom, ostace mi na kraju da sredim i PCB od ampa jer je unakazena, tako da muke sa ovim mora biti , usput cu valjda i nauciti nesto.

Izmenjeno Septembar 4, 2022 od Zbora

[vladd]

Sto ne gurnes i ampove na plocu, sebi pravis a ne po trzisnoj popularnosti. Izbegnes kleme i nesto zica, sve je tu i da peva.

[Zbora]

Taj brod je otplovio

U startu sam krenuo nekim drugim putem, malo mi je kasno , mislim da ova fizicka postavka nije tako losa pa mi je lakse da se drzim osmisljenih rasporeda, ne lomi mi se glava ponovo oko mehanike osovine za pot itd.

Idemo one step at the time, sve zasebno bez da se manja postojeca koncepcija rasporeda koji je sada... ne mogu da lomim glavu oko toga ponovo.

Ako bude mogao eventualno preamp na ovu plocicu sto sad radimo ... al to je sledeci korak kad zavrsim pwr.

[NIXIE]

Ja bih stavio neko malo opterećenje iza regulatora. Zavisno od OPA struja može biti jako mala, 5-6mA za dual. Znači ja bih stavio 2k2 ka GND (sa ili bez LED) iza svakog regulatora da ukupna struja nikad ne padne ispod 10mA.

[BANAT]

On 9/3/2022 at 11:47 PM, Zbora said:

Posto smo resili kapacitivnost ostaje jos ovi grecevi, da ostaju oni ili da ubacim shotki kad vec imam mesta ?

Po mom misljenju pogresno je koristiti dva greca u tom rerlativno slabom ispravljacu odnosno napajanju , dovoljno je jedan jer tako ima upola manje ispravljackih dioda koje `skljocaju` pri radu i tako unose prekidacke smetnje u preamp uredjaj .

[Zbora]

Dok sam sklapao amp, negde procitah da je Pass napisao da dva greca smanju buku.

Mozda to vazi za vece porosace.



Izmenjeno Septembar 5, 2022 od Zbora
