HC Citation 12 mosfet


Preporučeni Komentari

Napisano (izmenjeno)

Moj nazovi projekat.

Ceo projekat nema neki smisleni tok finansijsko opravdanje niti sam ja nesto preterano strucan...

Cista emnocija, u kategoriji "Voli a ne zna"

Kao klinac pravio sam klon Citation 12, dobio sam semu nisam znao ni sta je, nikad kako treba u kutiju , elektroliti sta se naslo , nikad pravi trafo ITD....

Ali nisam imao za bolje i kombinaciji sa pravljenim kutijama sa EI Drajverima (Daliborov dvosistemac koji sam nasao na netu) u mojoj "momackoj sobi :) " zapravo sam na tome i u tom periodu najvise i slusao muziku , nije bio najbolji sistem na svetu ali za mene tada bio je neprocenjiliv....

Dosta godina kasnije shvatio sam da je to tada bio Citation 12, nasao sam Pass-ov upgrade i resio da to napravim da bude pristojno, odnosno zena me pogurala jer su klinci porvalili kutiju sa zvucnicima i plocicama odavno napravljenim i krenuli u dezintegraciju istih i kao daaaj zavrsi to ...

Eto tako, krenulo i odmaklo, nije sve gotovo ali slusa se, zapravo smo ponovo poceli da slusamo muziku ... plan je da se to kompletira sa tim istim zvucnicima u nekom prihavtljivom izdanju.

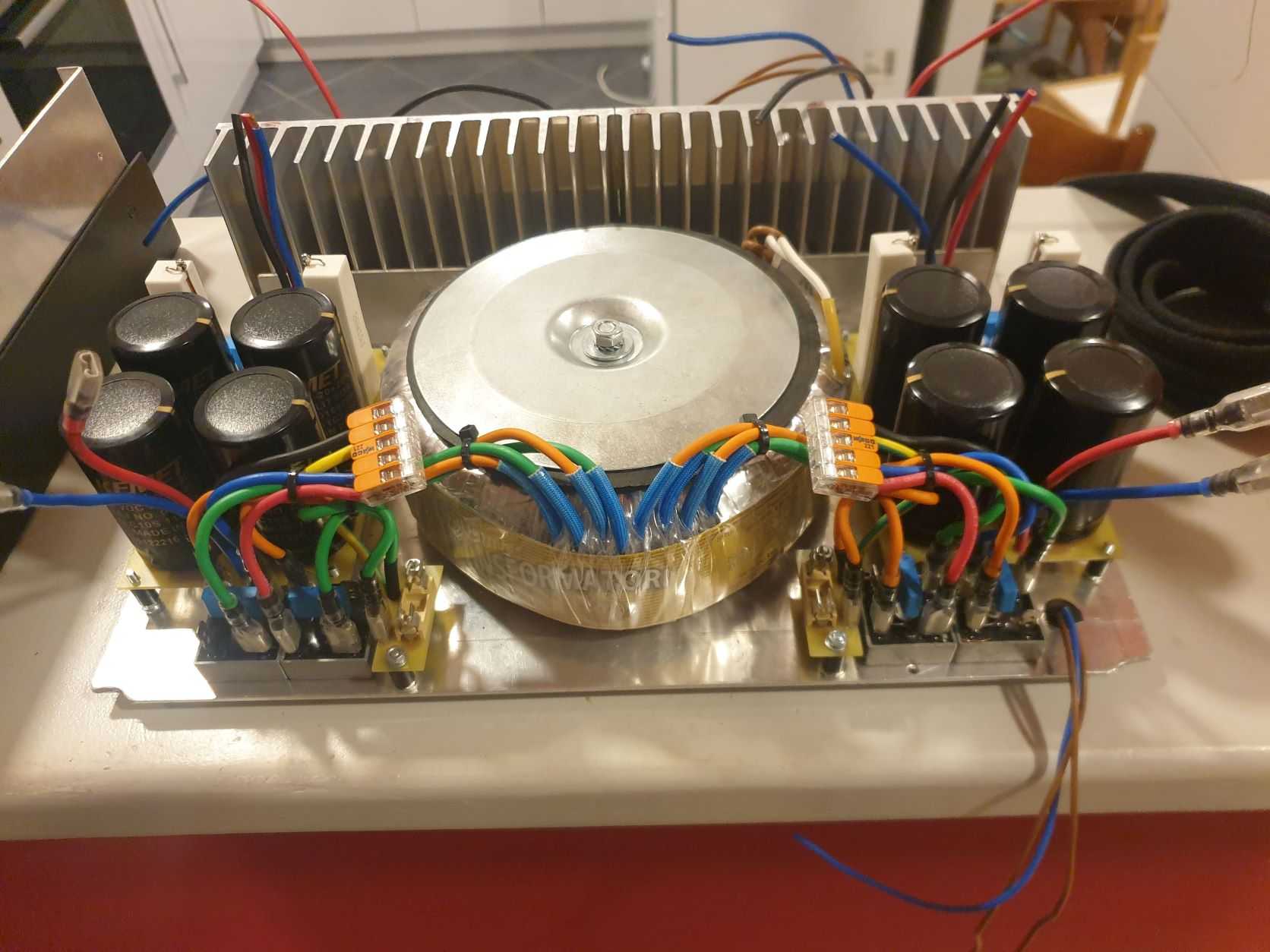

Napajanje je sema sa TNT audio.

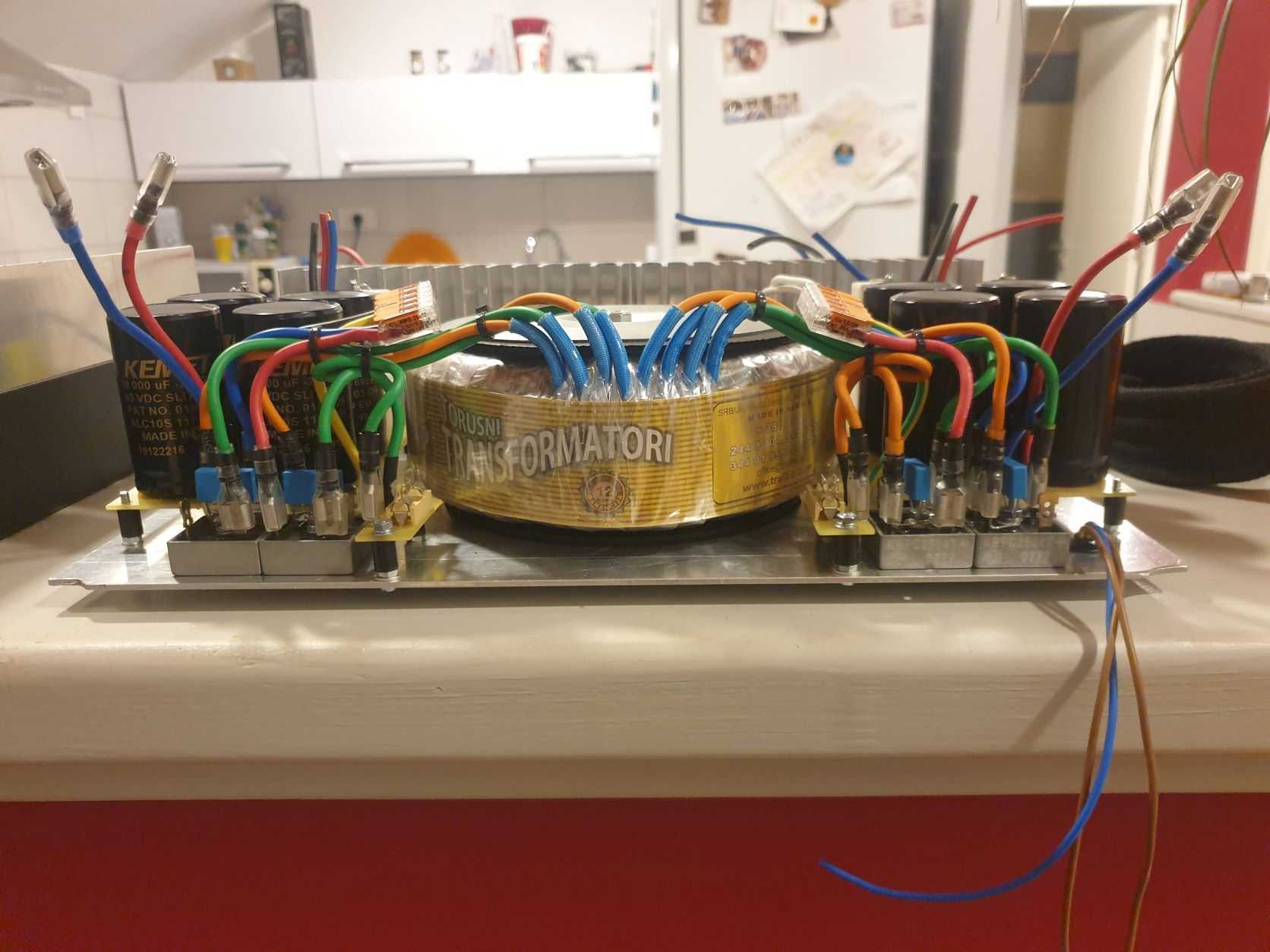

Trafo Trafco 600w na jezgru od 800, jedna zica  4 x30v

Elektroliti Kemet neka kao audio linija...

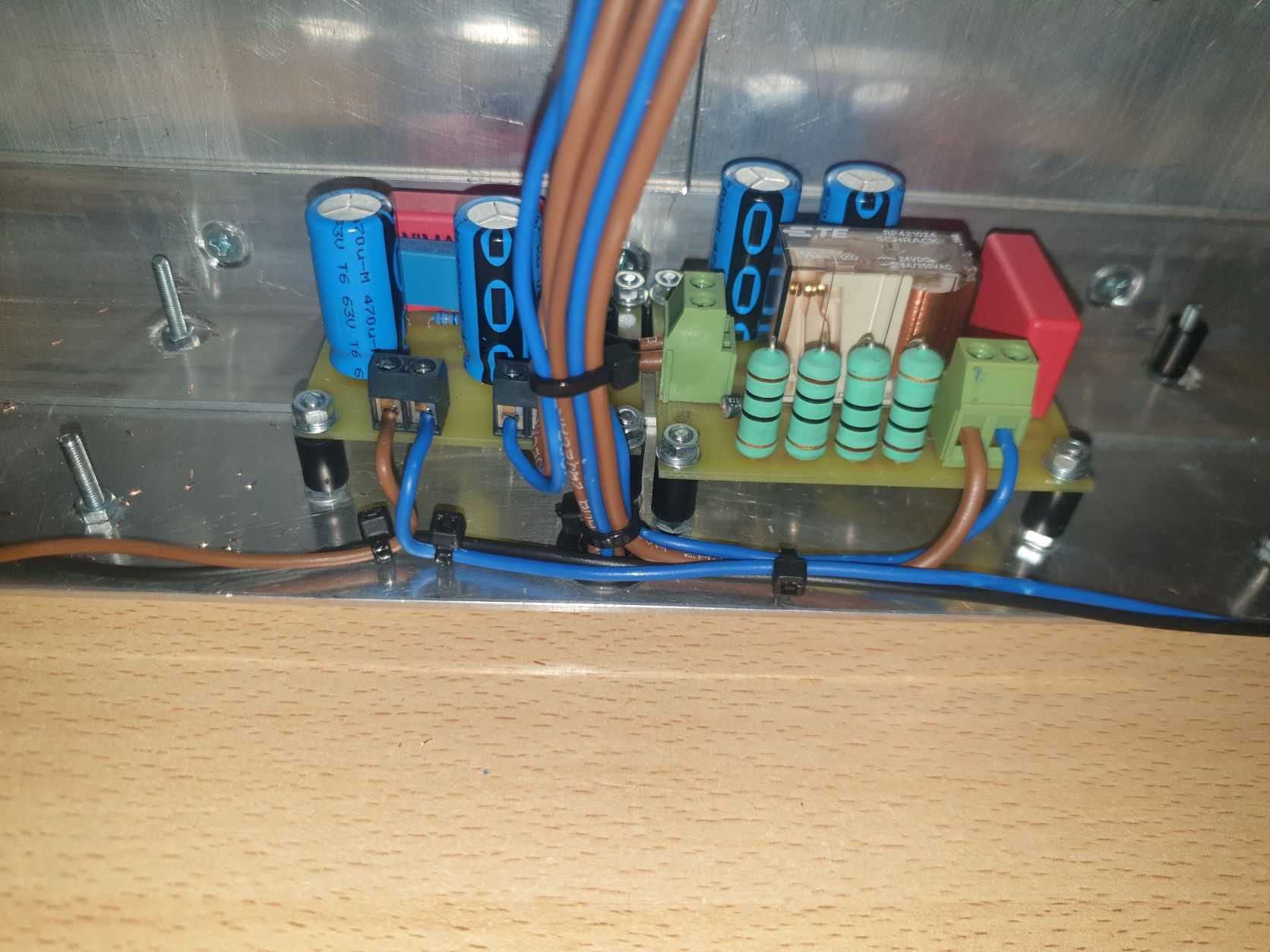

Soft start stari iz elektora, ta sema samo malo izmenjena koriscena je za releje za zvucnike.

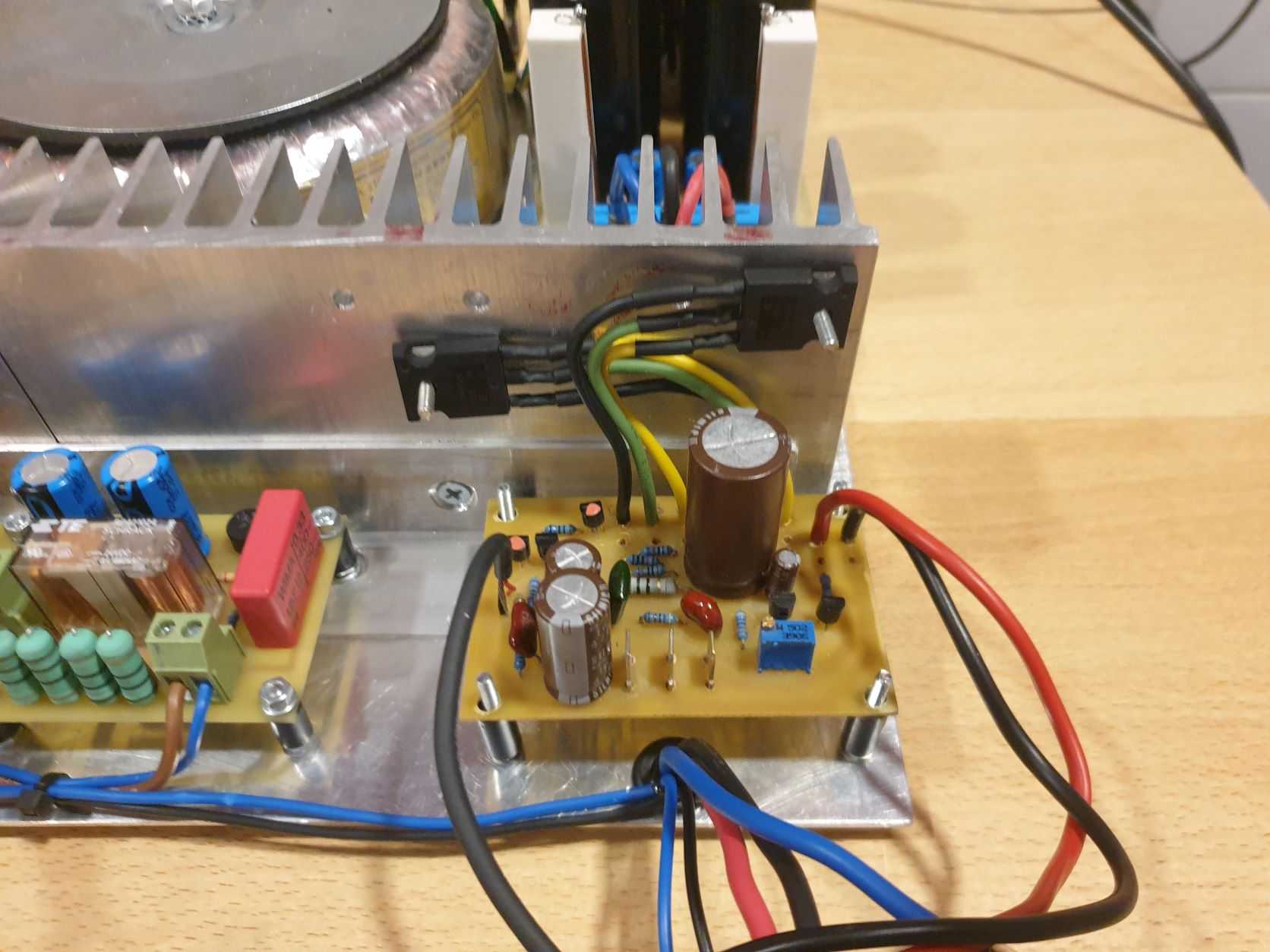

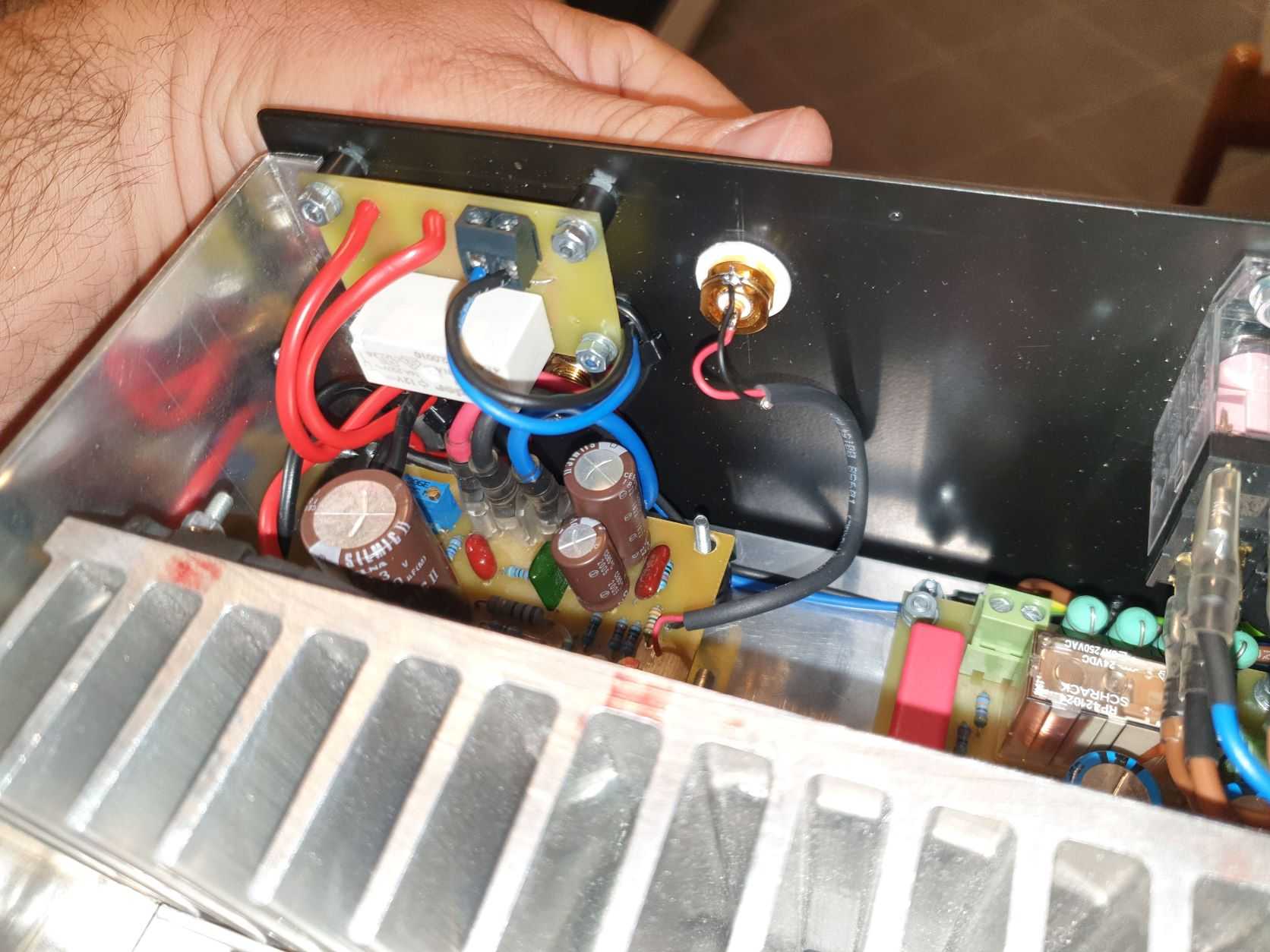

Elekroliti na plocici pojacala Elna Selmik (tek kad se stigli shvati sam koliki su pa sam nagrdio plocicu :) da ubudzim ) manje vise to je to.

DRIVE.GOOGLE.COM



Izmenjeno od Zbora
Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

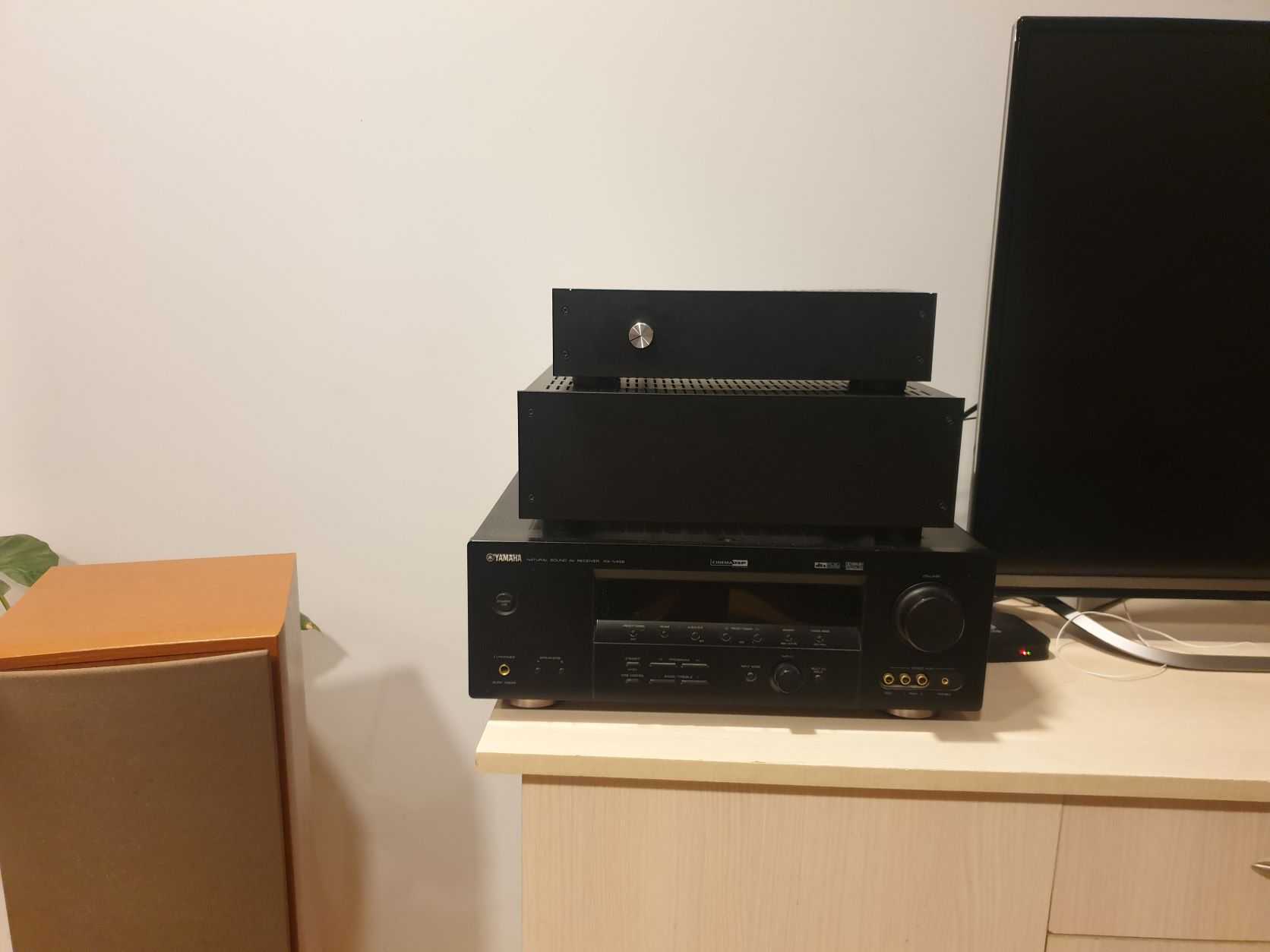

Pojacalo je ok zadovoljan sam kako radi onoliko koliko ja mogu da cujem obzirom da se slusa na Yamahama NS50F, nisam voleo taj zvucnik ni kad je bio nov, bas ga nisam voleo a sada su jos preziveli tesko nasilje prilikm odrastanja mojih klinaca, tako da kad sve saberem, zadovoljan sam kako radi.

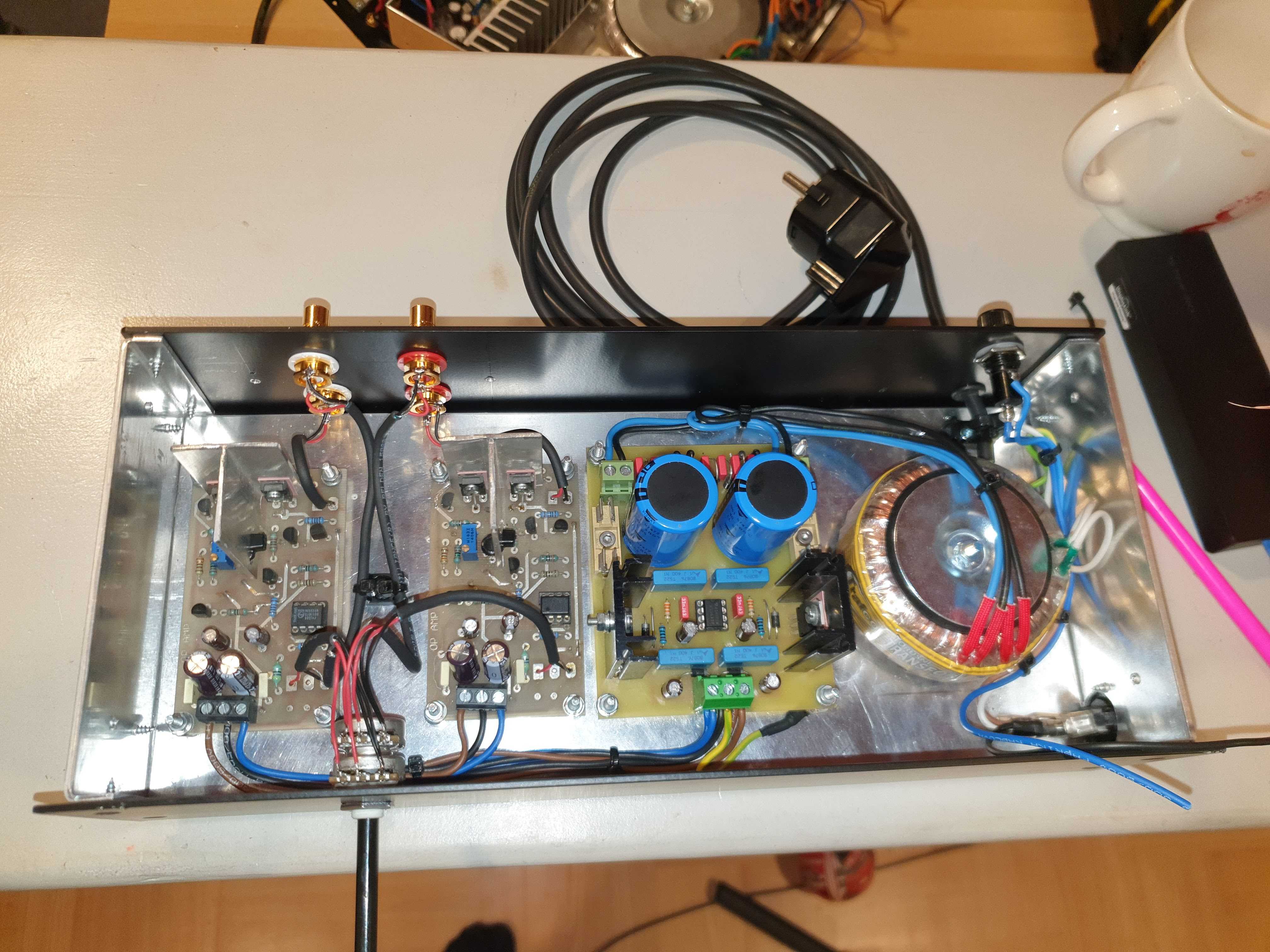

Trenutno sam zapeo na pretpojacalu, prvo napajanje bilo je APEX activ servo +-15v tu sam ocigledno neto zeznuo pa je imalo zujanje koje se pojacava sa odvrtanjem potenciometra.

Posle sam napravio ono klasicno samo sa LM7815/7915 i LM317/3773 manje vise ok to radi i nema neke zapazene razlike izmedju te dve varijante.

Ali kada je smanjeno skroz uvek se cuje blago "cvrcanje" na visokotoncu koje se ne pojacava sa pojacavanjem volumena i kako se odmices od zvuknika vec na 1m skoro da se ne cuje, privatljivo je .....

U svemu tome probao sam i coper +-15V racunam ima optokpler radi na 100KHz treba da moze, i cini mi se da sa njim cela stvar bolje radi, i to osetno. Ne znam da li napaje prempa moze da utice toliko ali cini mi se da se sada cuje znacajnije vise viskoh ... do duse ono cvrcanje na leru jeste za nijansu glanije ali sve to je raskupusano pa mozda i zato.


Izmenjeno od Zbora
Link to comment
Podeli na ovim sajtovima

sto se tice preampa - nisam sad  gledao gain od Citation , al mislim da bi ti i jedinicno pojacanje radilo posao

koliko je trenutno gain u preampu?

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Vremenom su se svi papiri i seme od prempa pogubili , tako da , nemam pojma :D

Jos jednom da napomenem, snalazim se sa osnovnim pojmovima ali daleko sam od nekog ko poznaje audiotehniku.



Izmenjeno od Zbora
Link to comment
Podeli na ovim sajtovima

13 minutes ago, Zen Mod said:

lepo ....... ne vidim - si otvorio rupe ispod hladnjaka?

Da rupa je celom povrsinoim ispod hladnjaka pravougaona, hladnjak se drzi profilima za plocu a kutija je perforirana u tom delu ispod, a na poklopcu celom povresinom.

Link to comment
Podeli na ovim sajtovima

ako si uradio Cit po artiklu sa https://www.firstwatt.com/articles.html

article: https://www.firstwatt.com/pdf/art_mos_citation.pdf



pojacanje je 10K/470R = 21.27V/V = 26.5db

ako pretpstavimo da mozes dobiti 70Vpp sine, to znaci 35Vpeak, sto je 24.8Vrms (oko 75W/8R)

znaci da ti za full blast treba ulazni signal od 24.8V/21.27 =1.17Vrms, a svi moderni izvori su oko 2Vrms

zakljucak - preamp je dovoljan sa  jedinicnim pojacanjem (buffer), za pokrivanje svih eventualija ( stariji izvori - tuner etc.) 2x pojacanje (6db) je ihaj

daj korektnu makro sliku jednog kanala preampa

ako prepoznamo pozicije, zamena jednog otpora po kanalu resava stvar

btw. regulator ti najverovatnije nije problem - ozicenje i jos koji moguci detalj





Link to comment
Podeli na ovim sajtovima

malo je kompleksniji line stage za citanje sa stampe, bar ne do veceras, kad mi mozak proradi

imas li ideju odakle sema - neki Elektor mozda?

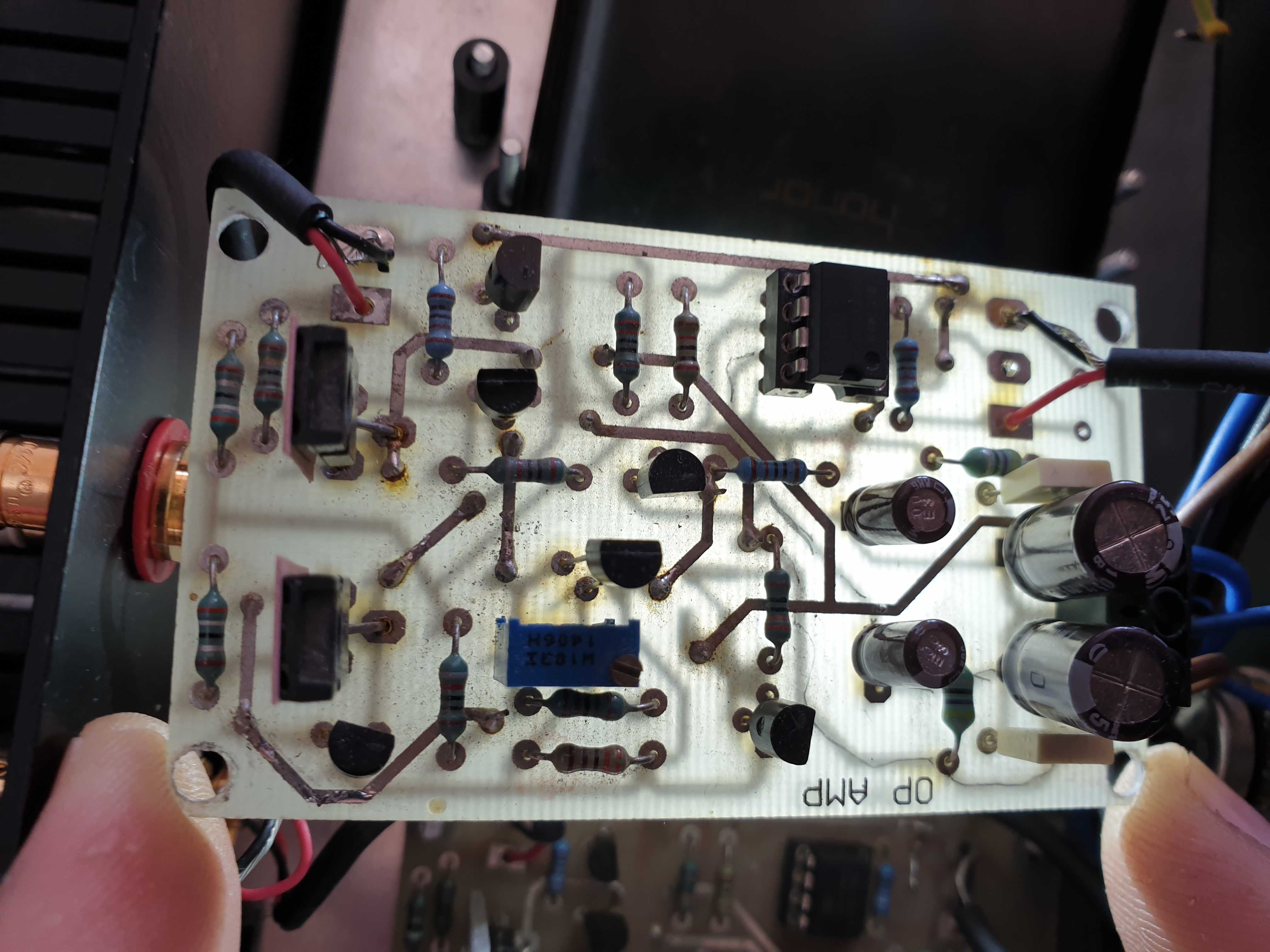

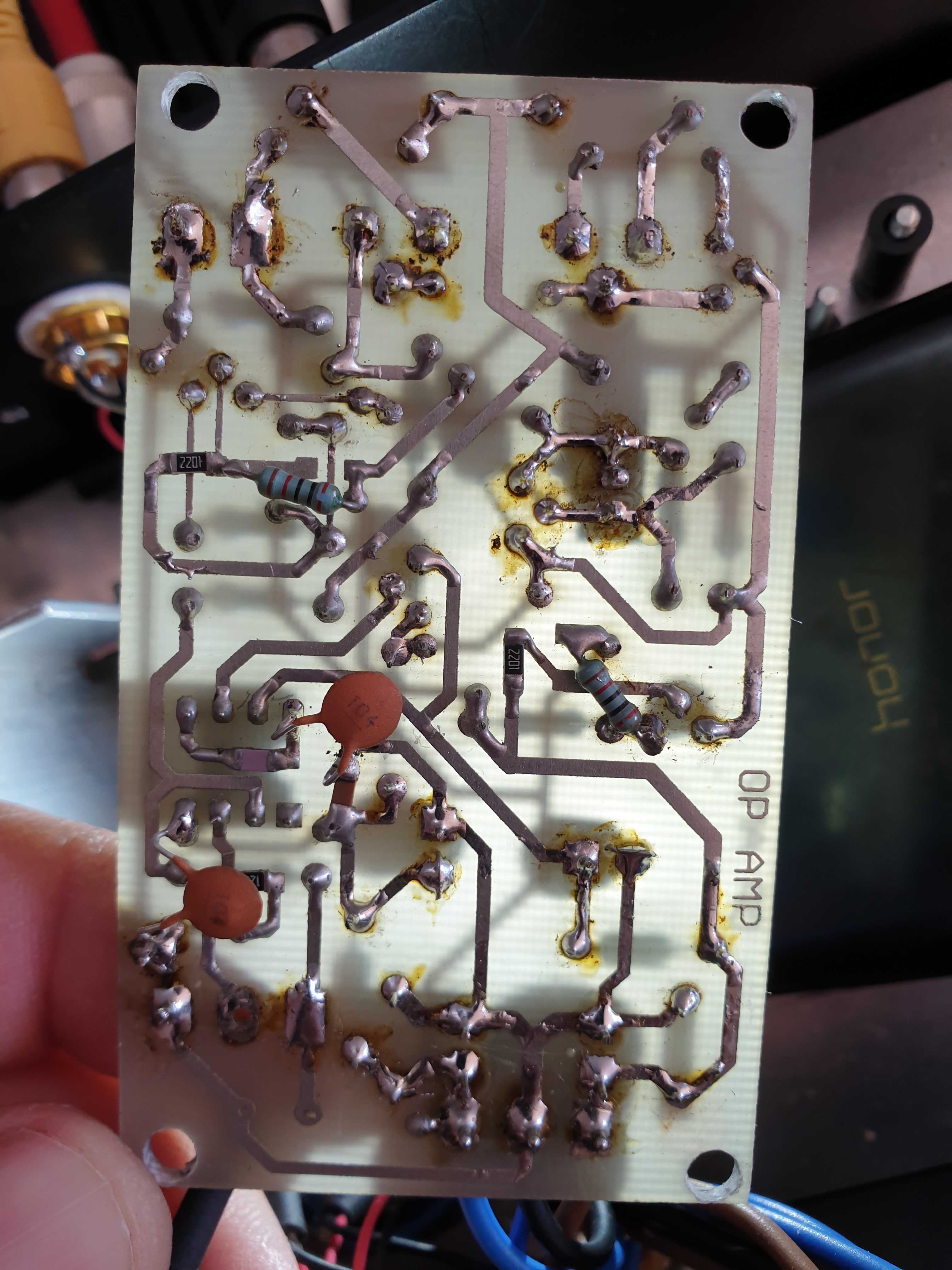

vise mi po topologiji lici na pojacalo za sluske nego na line stage
