Rotaciona ploča za akustična merenja - turntable

[Nesic]

Zašto - prilikom snimanja odziva mic treba da gađa uvek istu tačku na prednjoj ploči kutija koje se mere, tj. ta tačka treba pod svim uglovima da bude na istom rastojanju od mic-a. Dakle, izabrana tačka treba da pada na centar okretanja ovih ploča. Visak ili neki linijski laser je isto potreban.

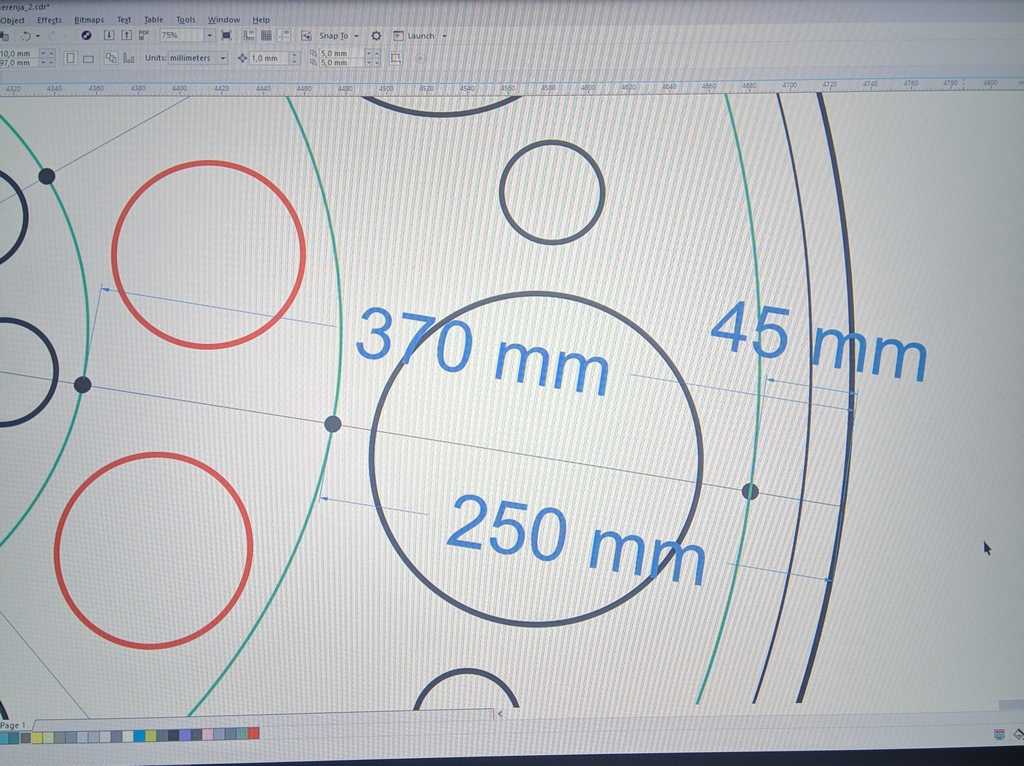

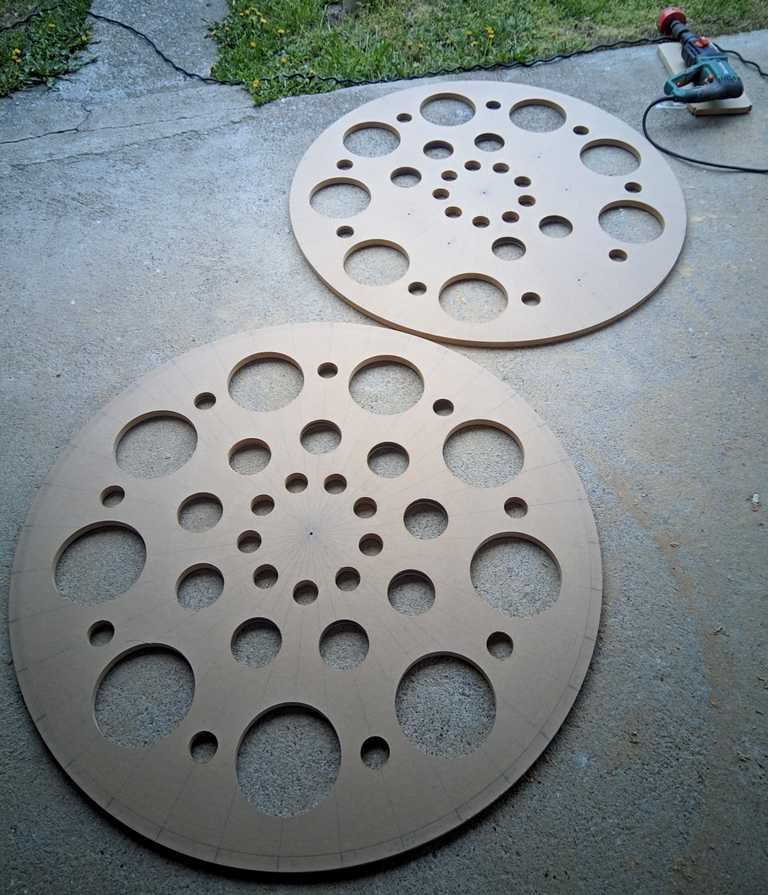

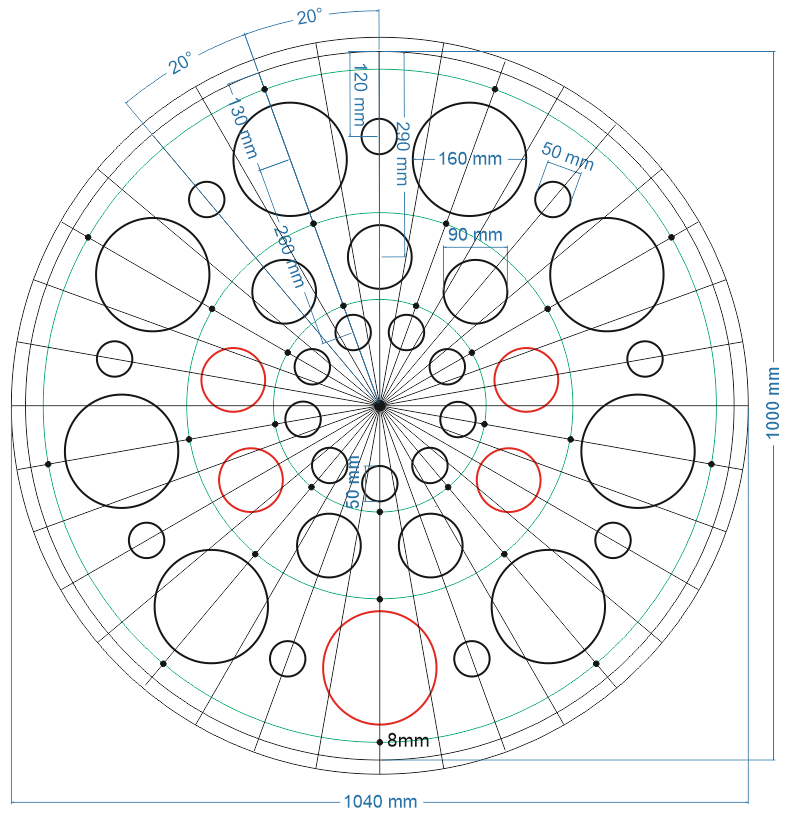

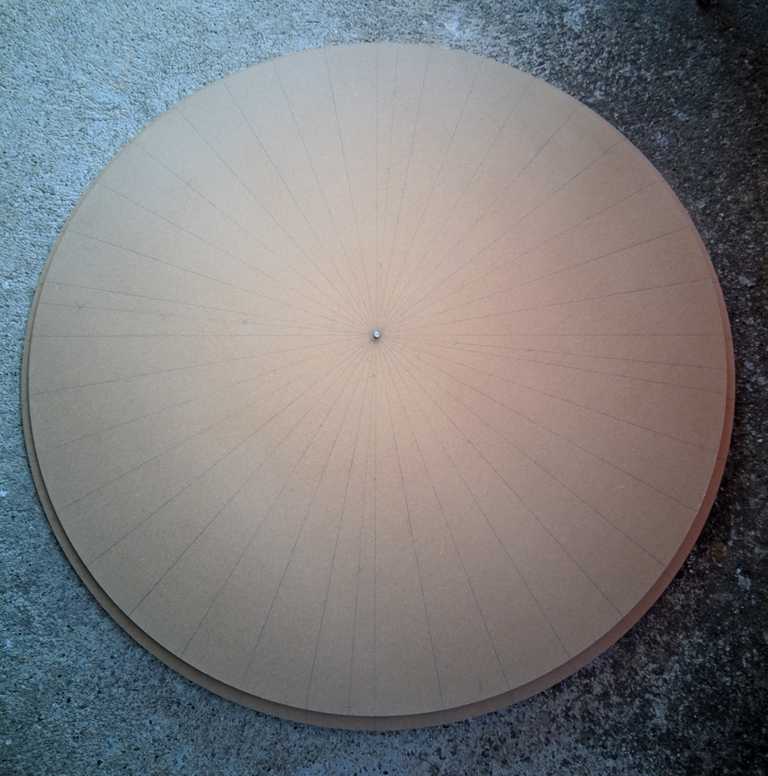

Dve ploče od mdf 19mm. Ova skica je konačna, s tim što je dodato još kuglica i na drugim pozicijama (sem ovih označenih crnim tačkama). Videće se u foto stripu.

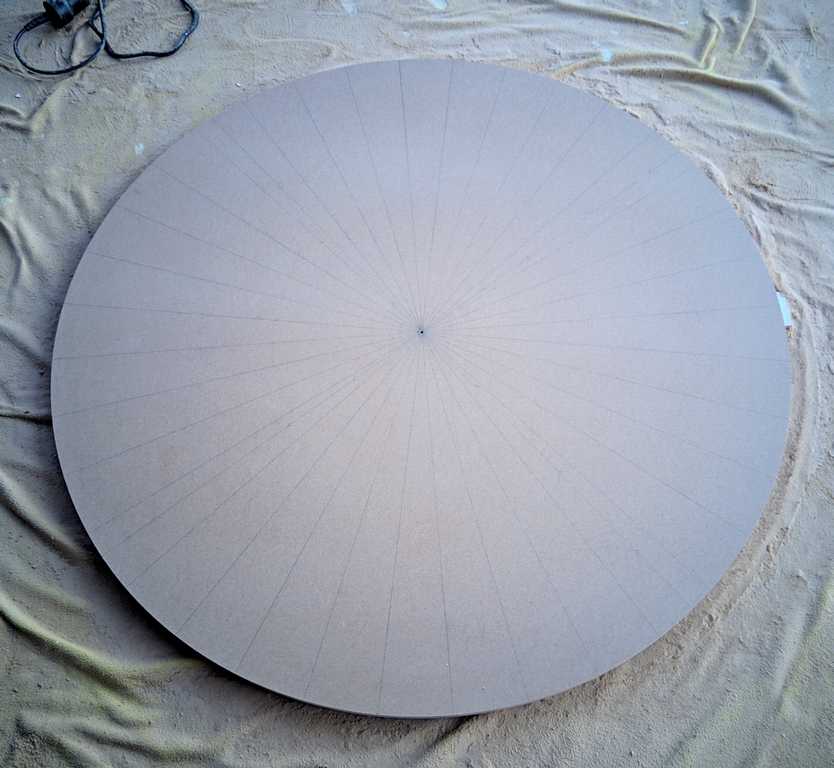

Koraci su po 10 stepeni. Za dvokanalno merenje je to moranje.

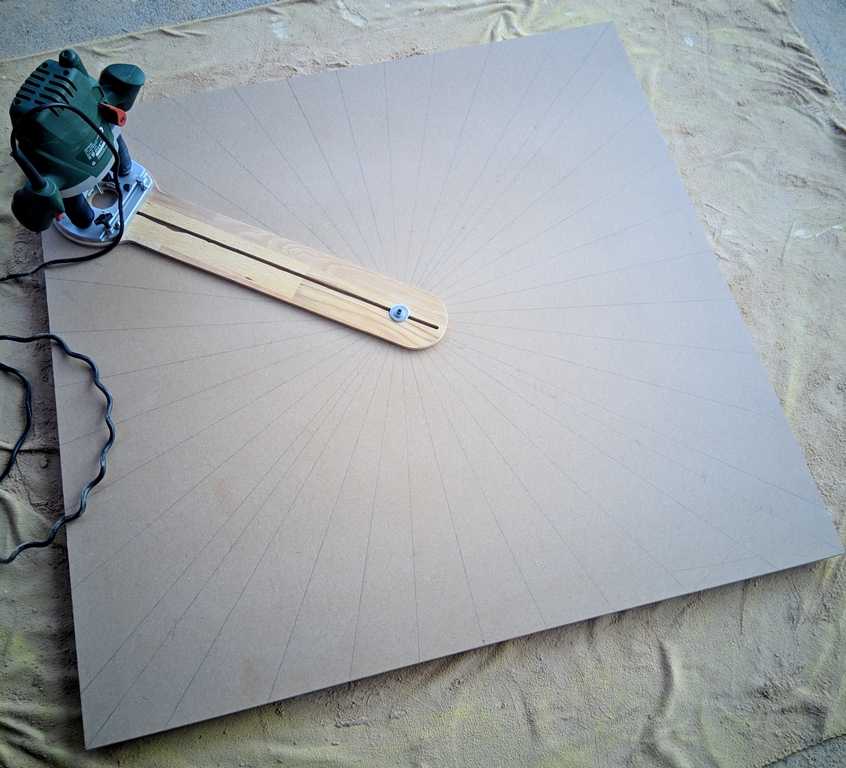

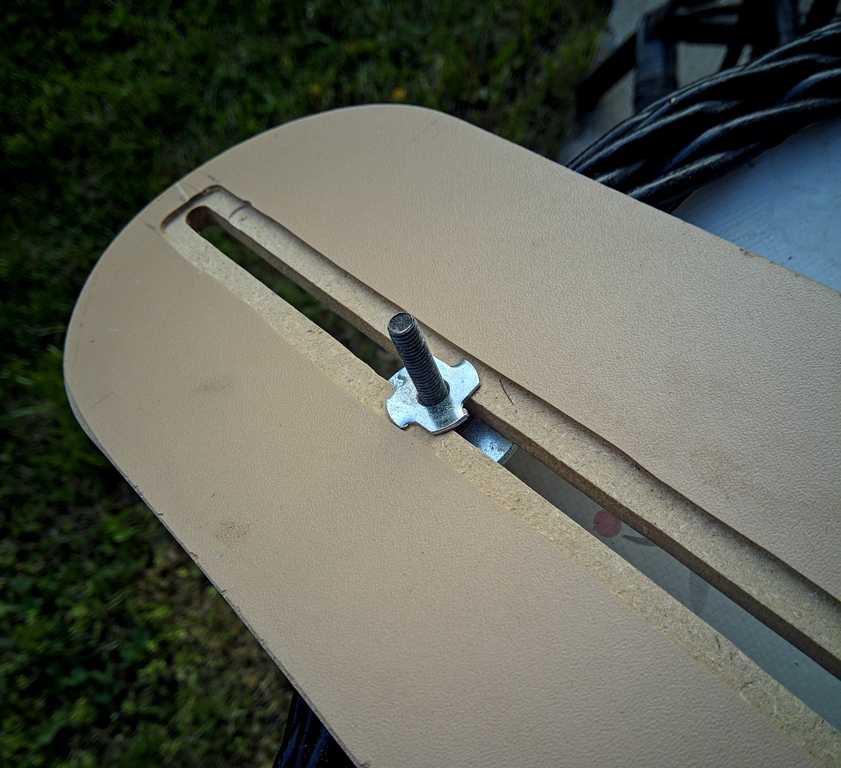

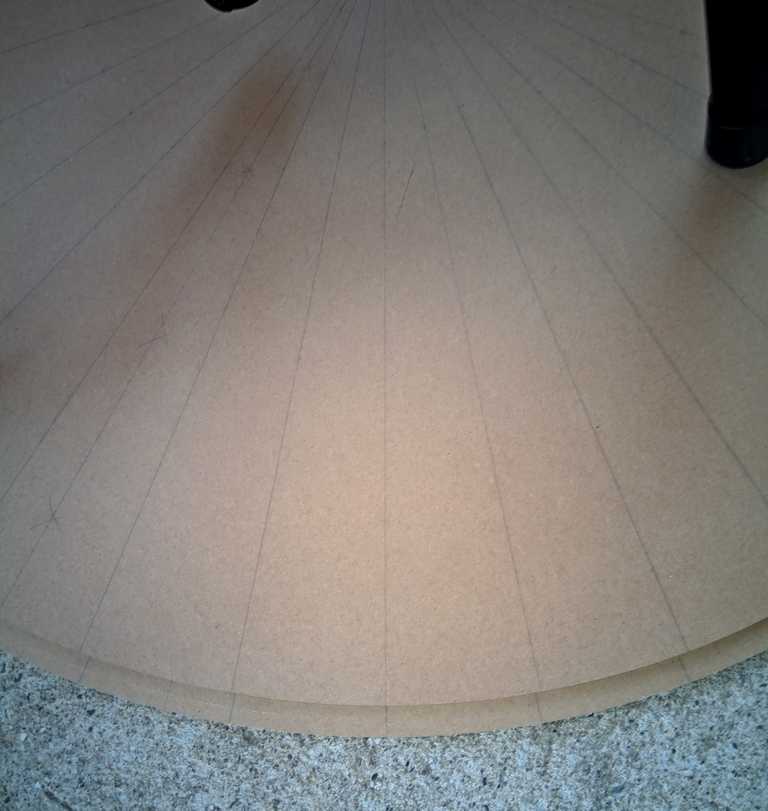

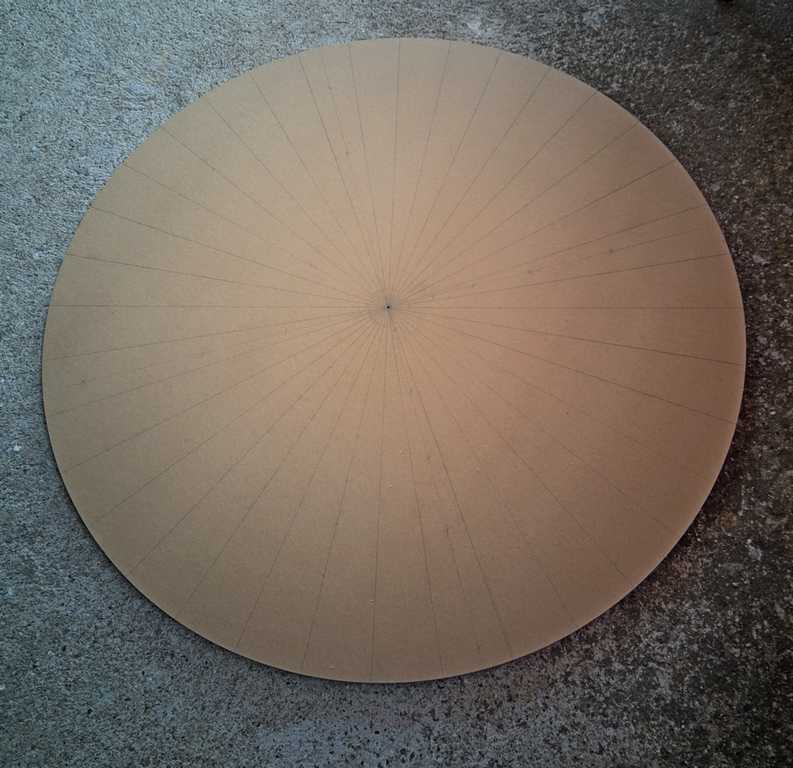

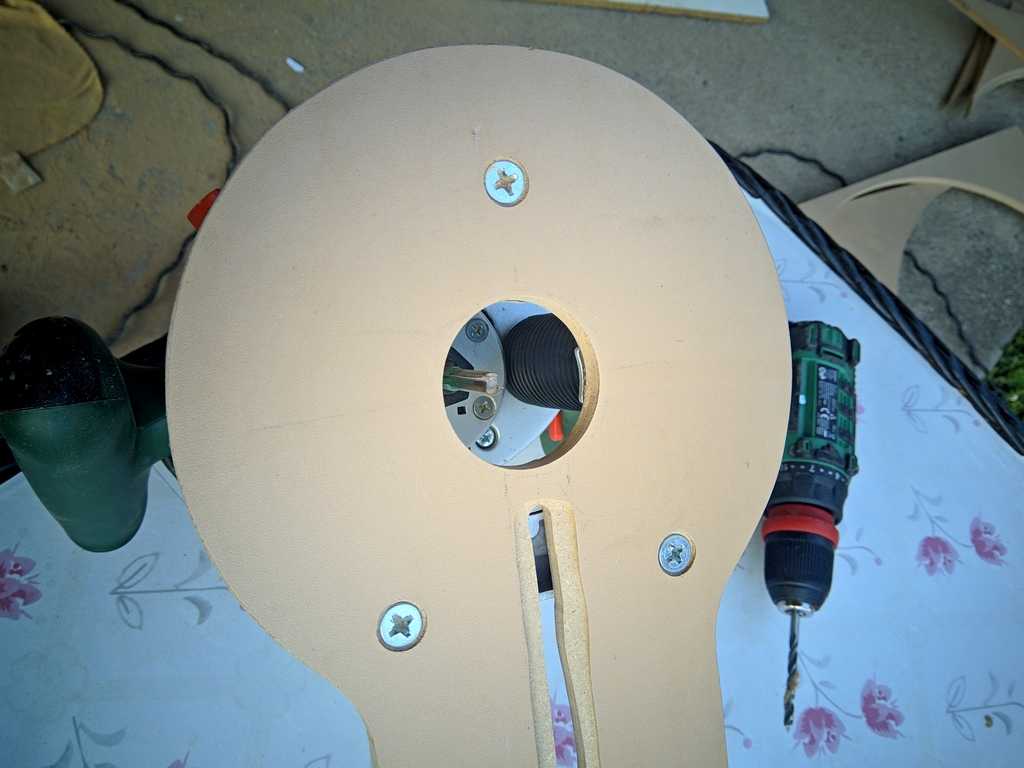

Zbog prečnka kruga trebalo je odraditi šestar - parče laminata i to je to.



[Nesic]

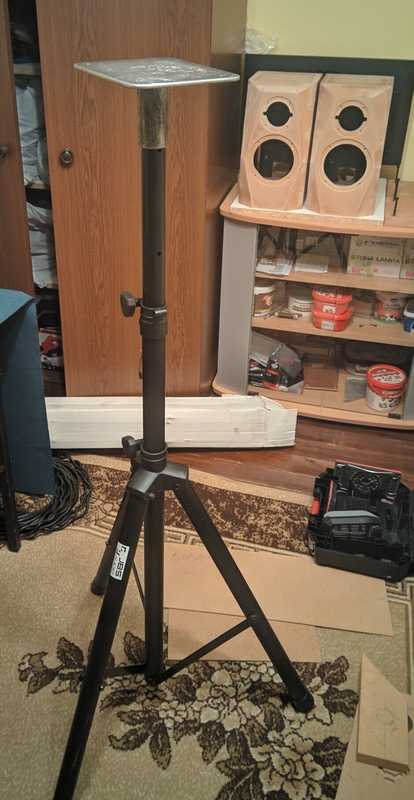

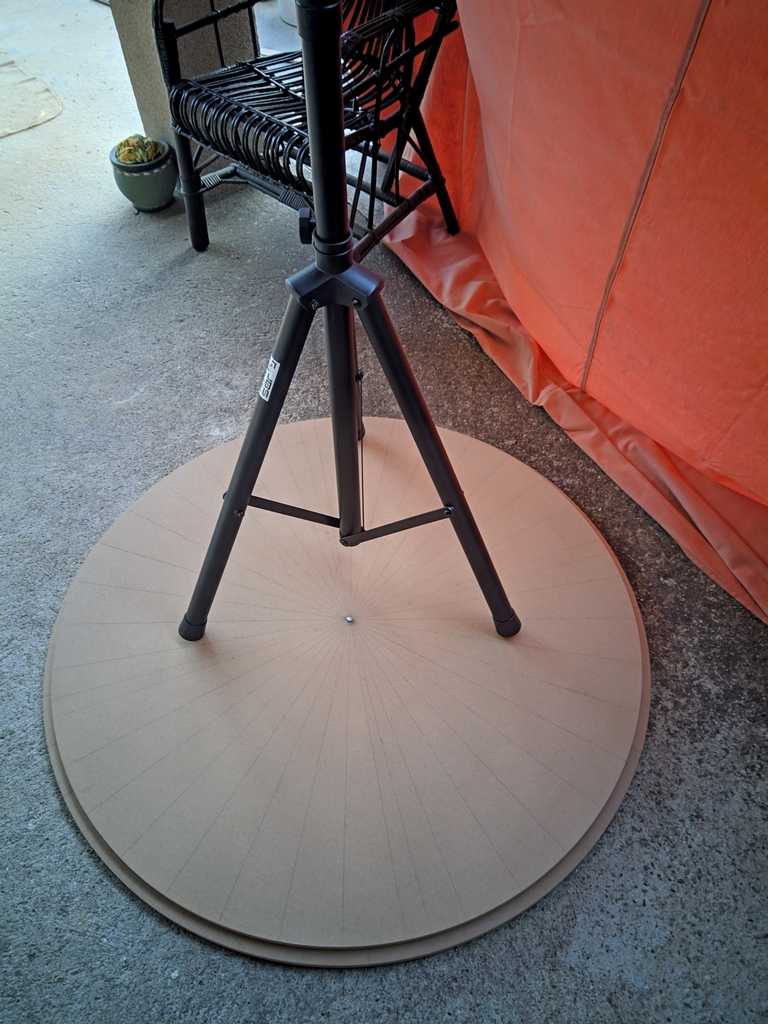

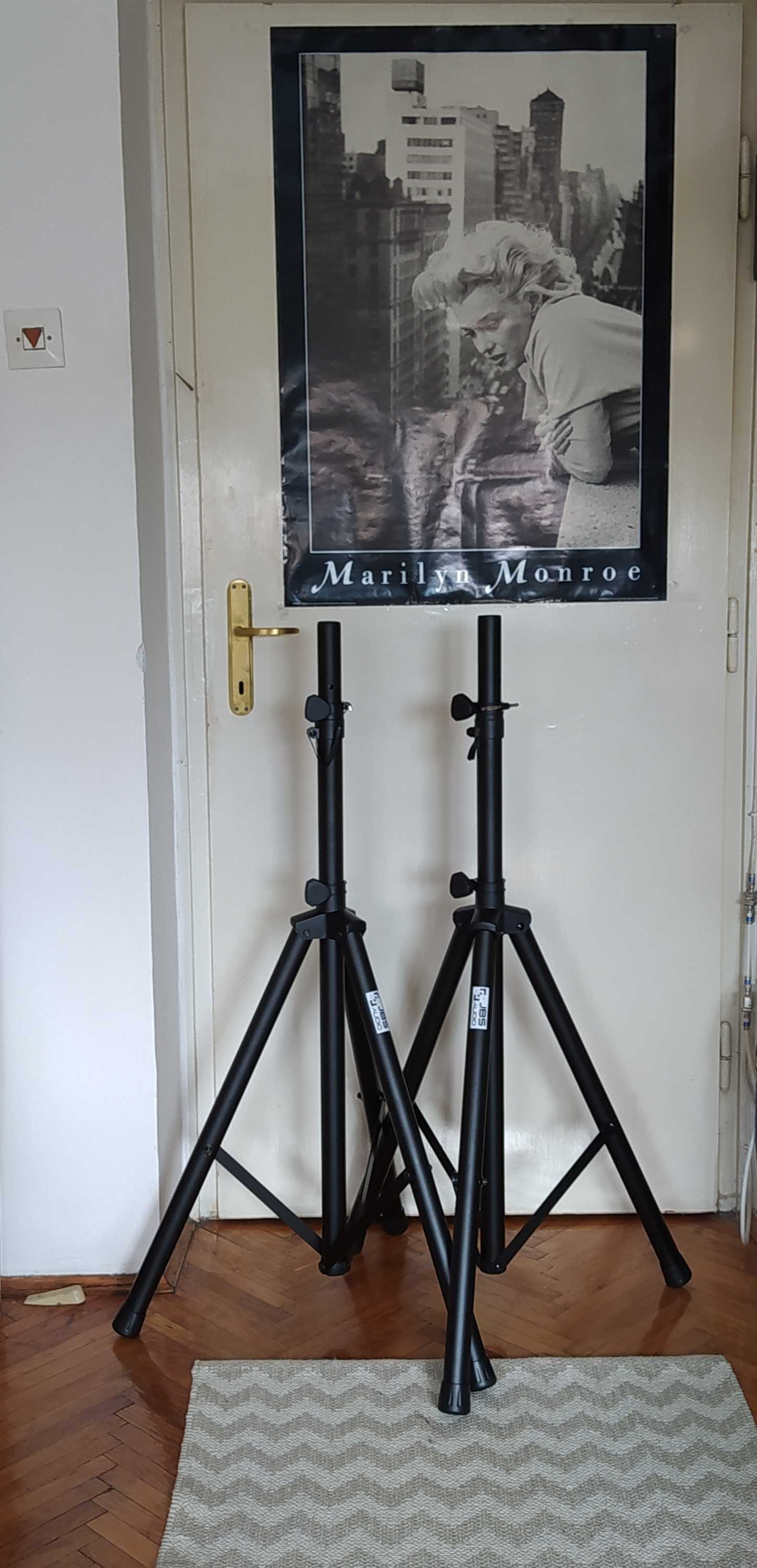

Stalak je sasvim OK - na akciji za 2300 din + besplatna isporuka. Mislio sam da ga odradim, ali za te novce... a i metalu je skočila cena

Maks visina negde oko 190cm. Kasnije sam nogice zarad poboljšane stabilnosti napunio moravskim peskom - kroz sitno sito.

[Nesic]

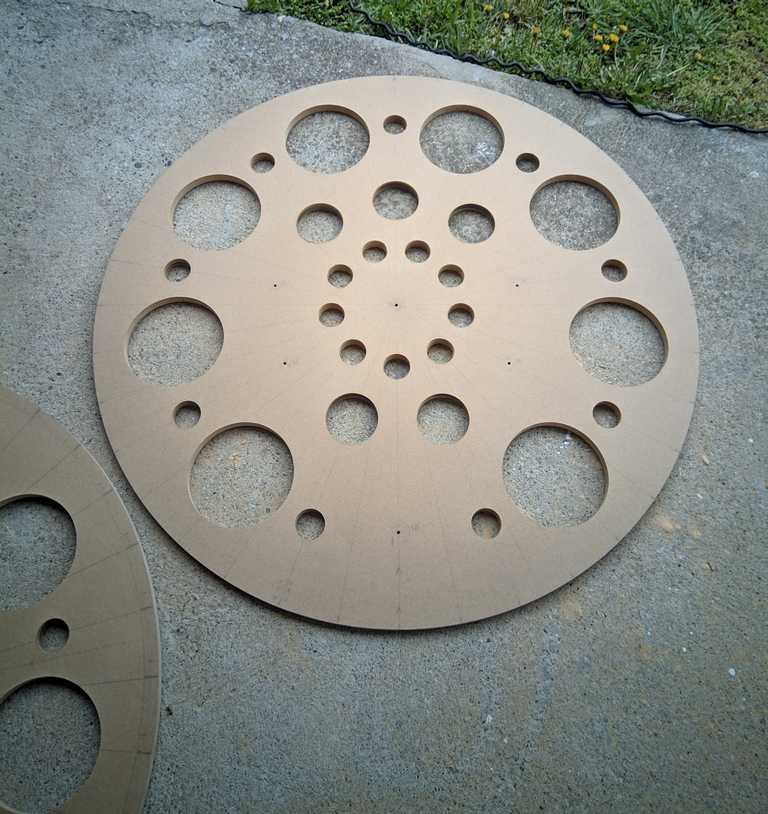

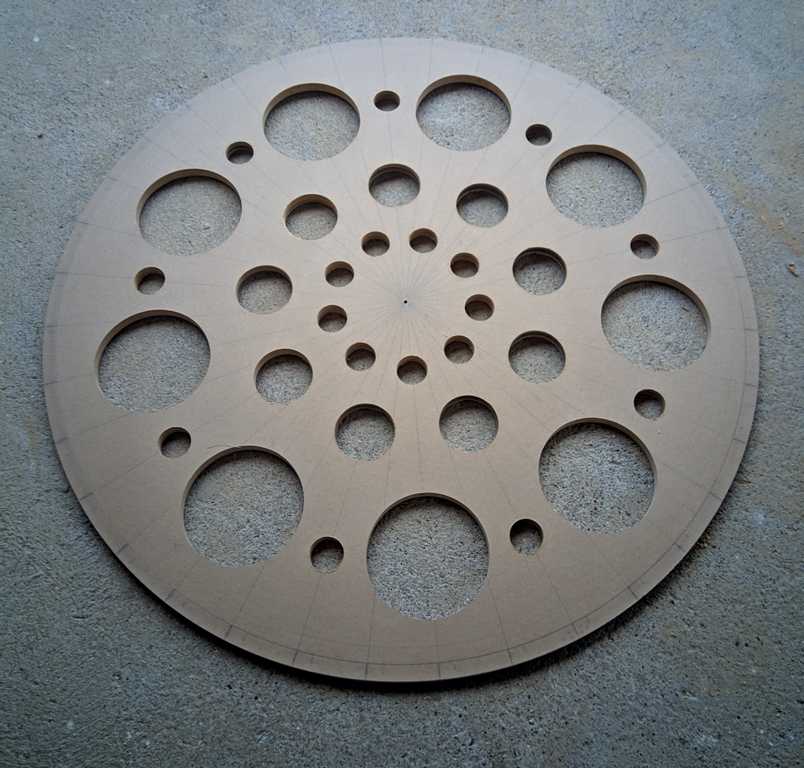

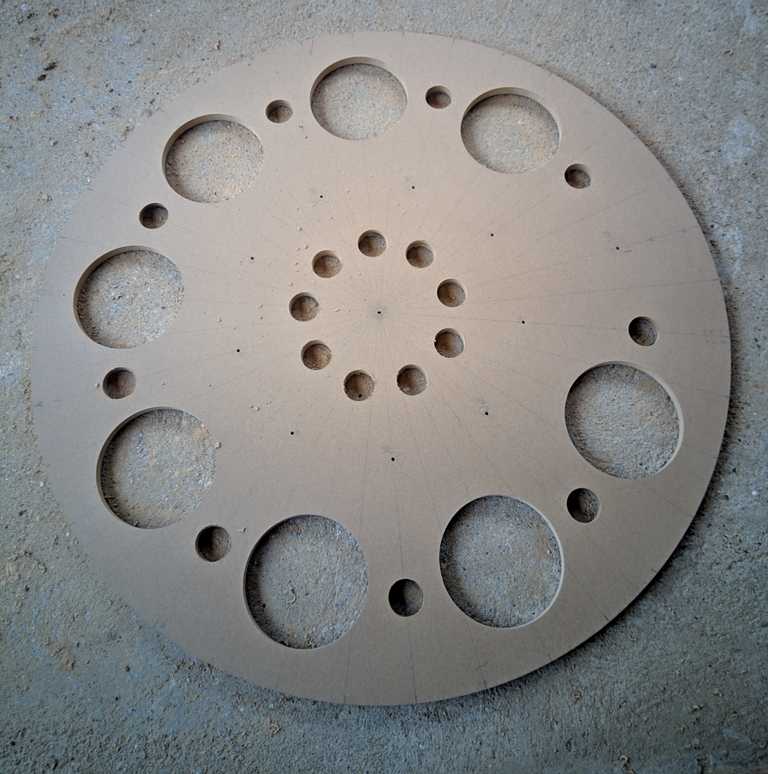

Veći otvori rađeni frezerom, manji prečnici krunama.



[Nesic]

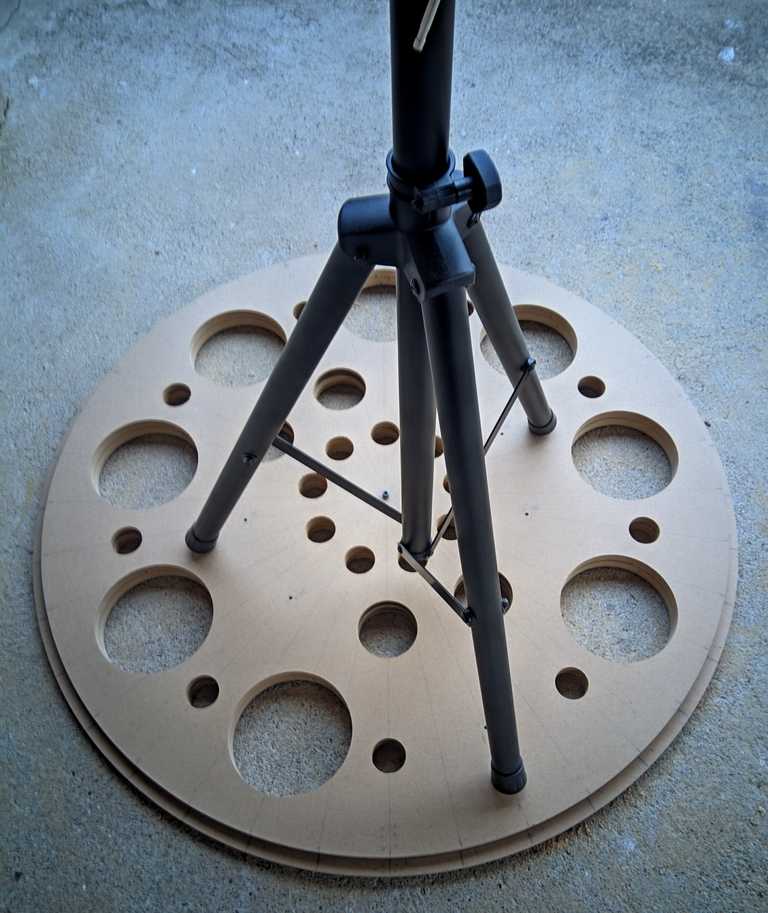

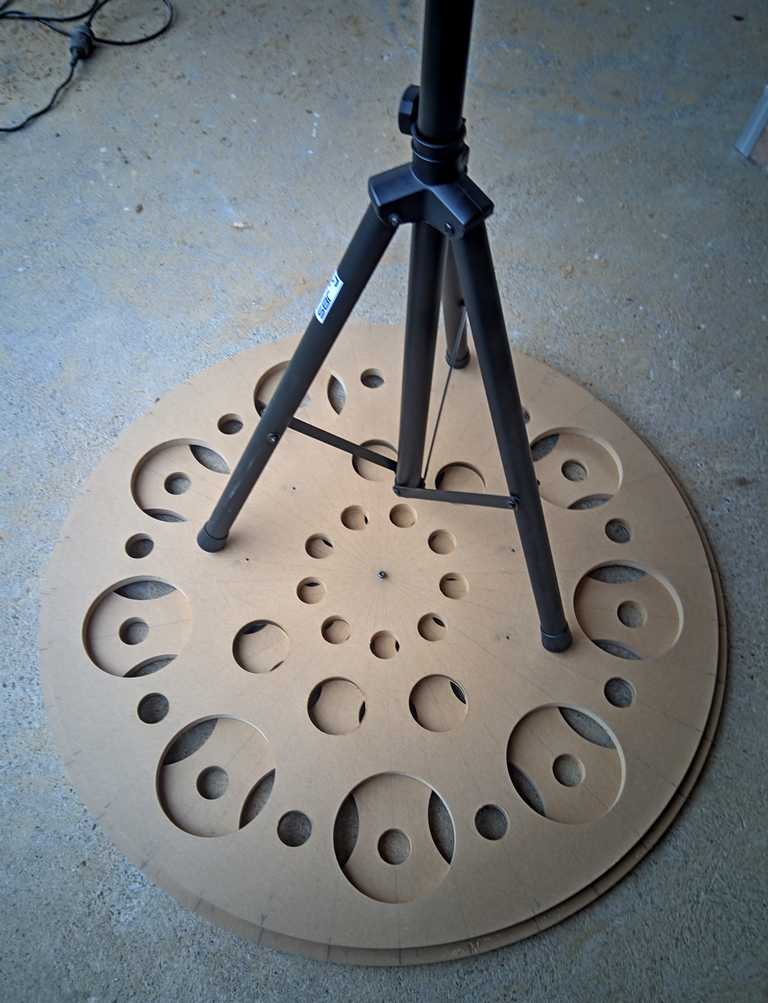

Na gornjoj obrtnoj ploči nedostaje par otvora zbog nogica stalka koje se baš tu kreću prilikom skupljanja-širenja. Skicirao sam gotovo sve moguće opcije i postojala je mogućnost da se odrade i ti otvori, ali ovako je ipak sigurnije.





[Nesic]

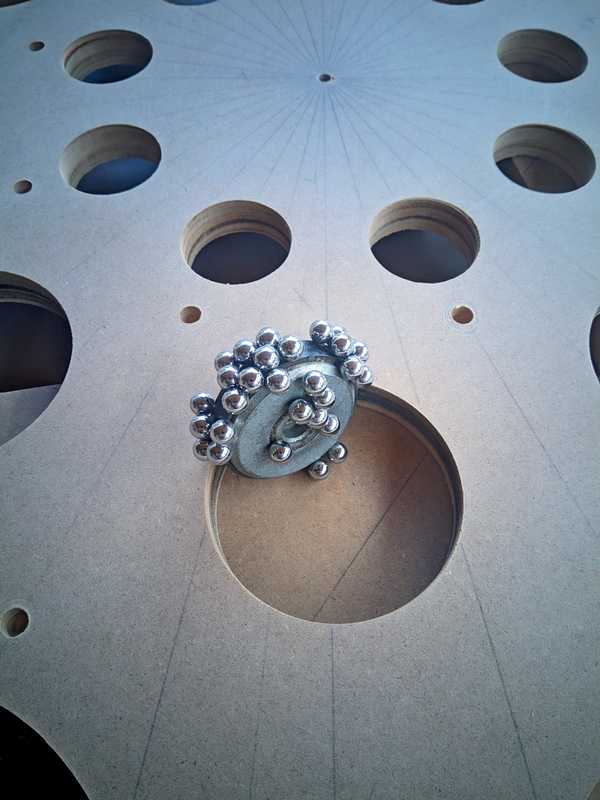

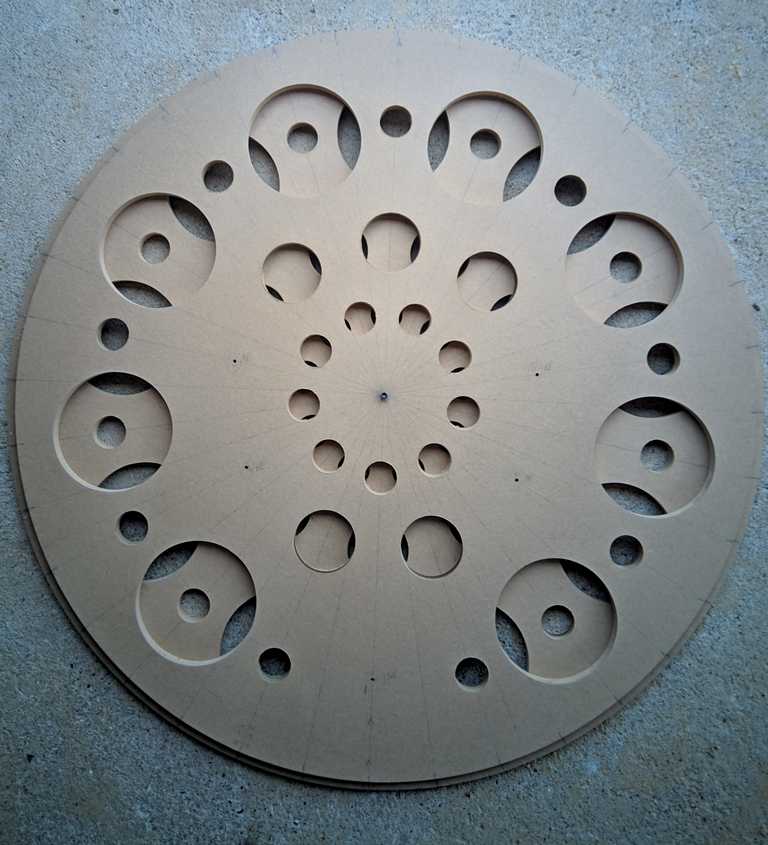

Detalji kugličnih mesta:

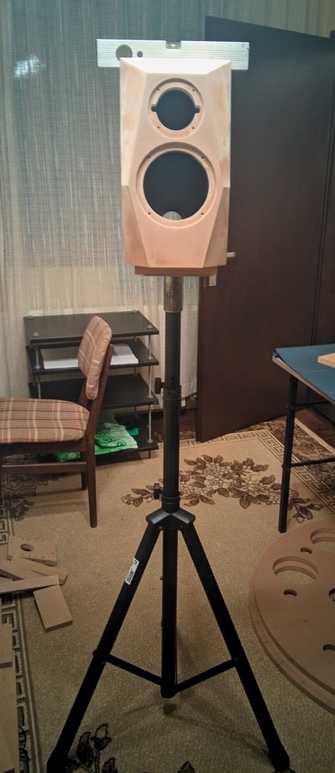

Postolje za zvučnik koji se snima...

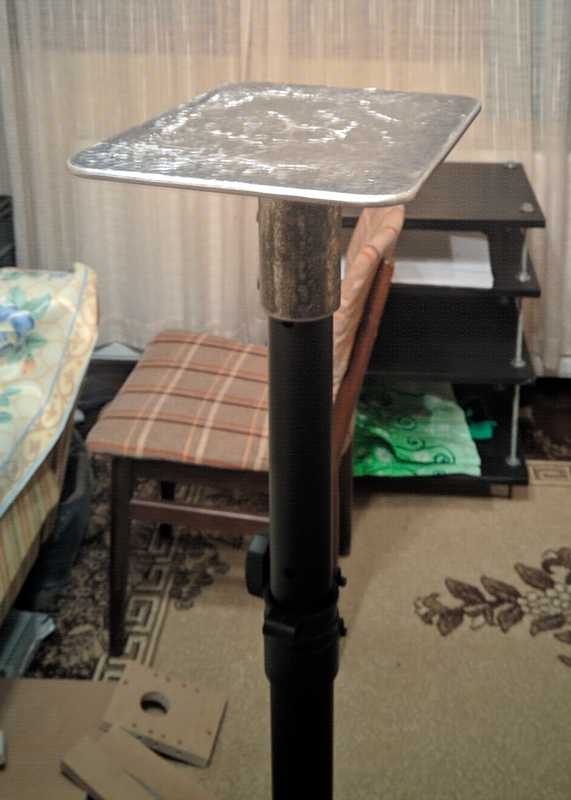

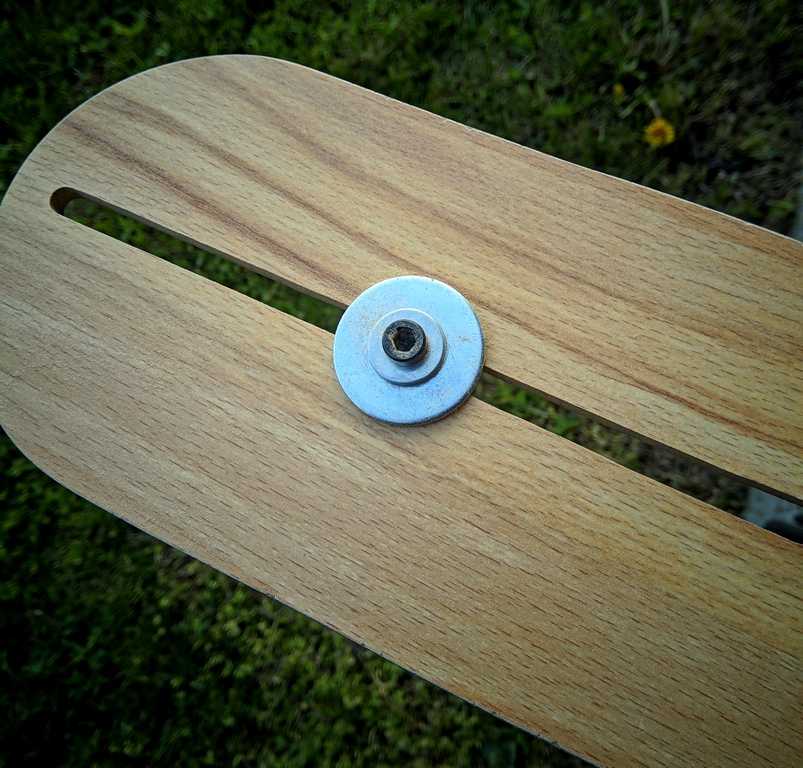

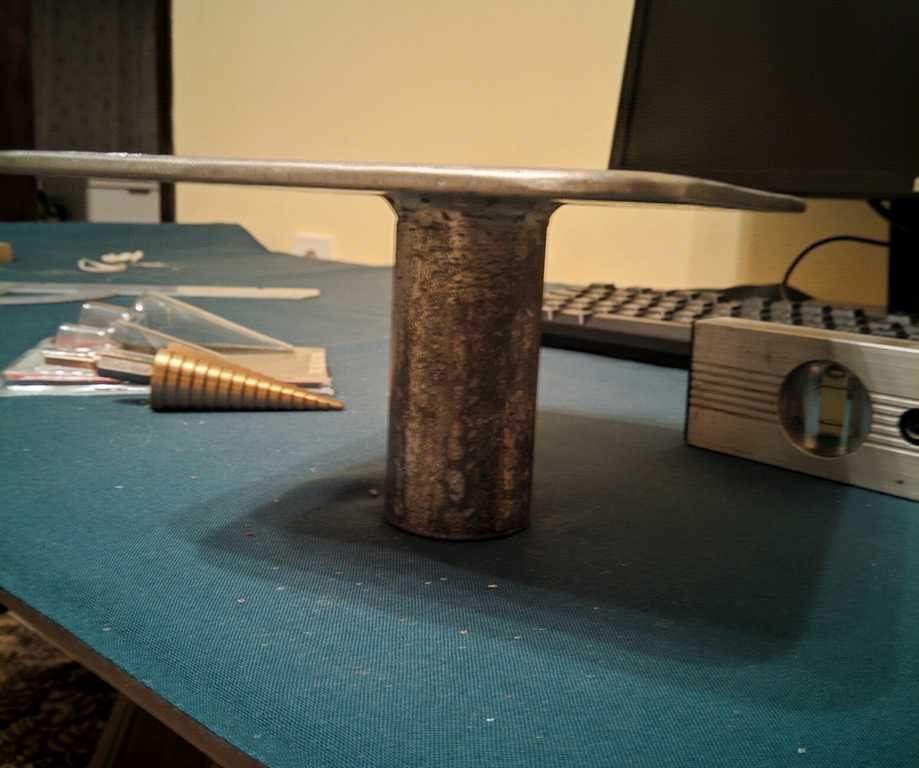

4-5mm ploča, dimenzije 160 x 200 mm, na koji se nabacuje i šrafi dodatna ploča u zavisnosti od veličine kutije koja se meri.

Imao sam sreće da nađem cev unutrašnjeg prečnika koja gotovo sa malo napora napada cev stalka, te zaista nema potrebe za bilo kakvim osiguranjem od klimanja.







[Nesic]

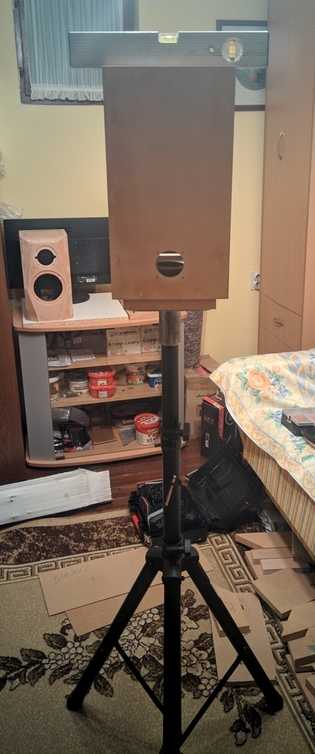

Kako bi to izgledalo

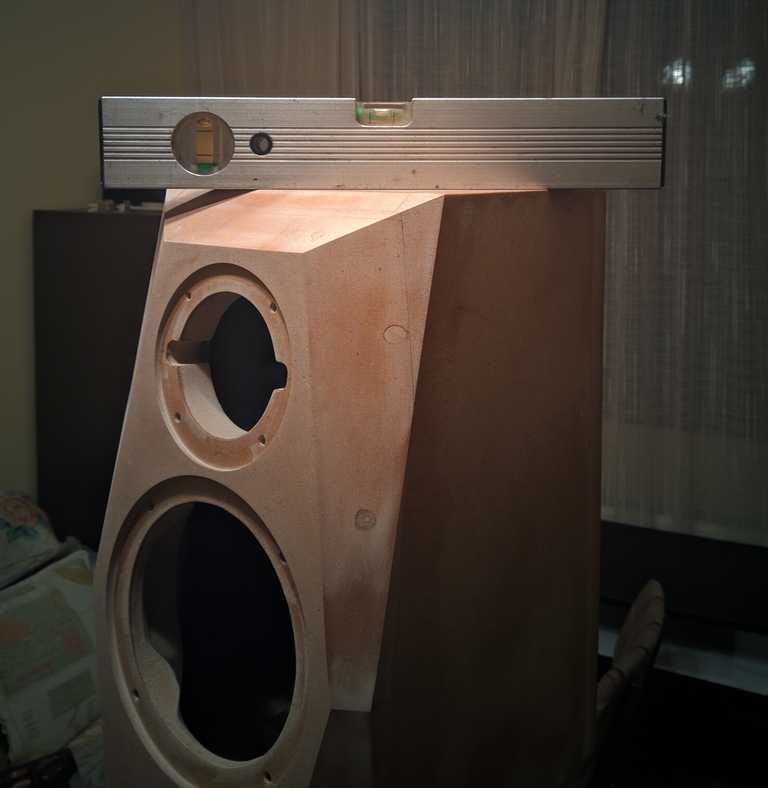

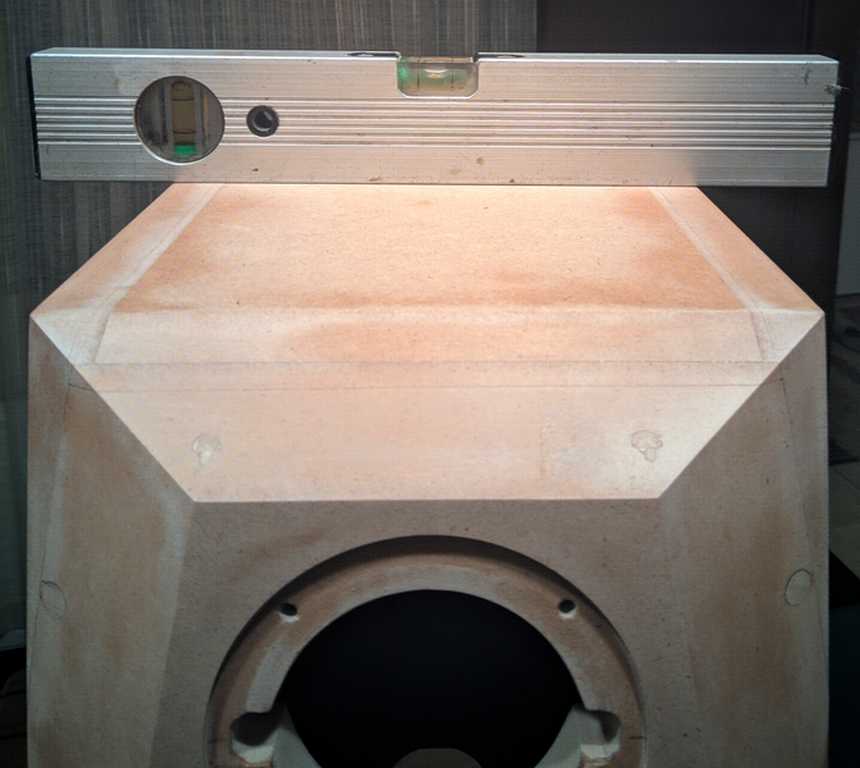

Pokušaj nivelisanja





[Srecko]

Bravo!!!
Osnova svakog dobrog R&D je još bolja oprema za merenje!

[Nesic]

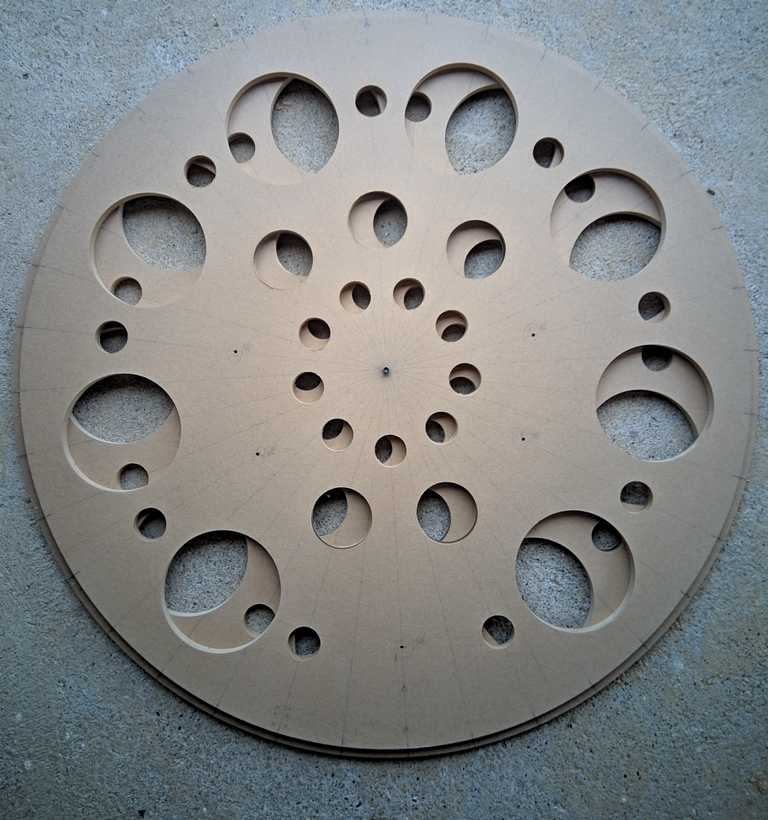

Ploče su prilično velike, masivne, gotovo se lepe jedna za drugu, te je trebalo poraditi na lakšem okretanju. Vađenjem krugova je smanjena njihova dodirna površina i pritisak koji gornja vrši na donju, ali opet postoji onaj prvi cim prilikom promene ugla. Kutija koja se snima je visoko i to bi moglo da dovede do neželjenih posledica.

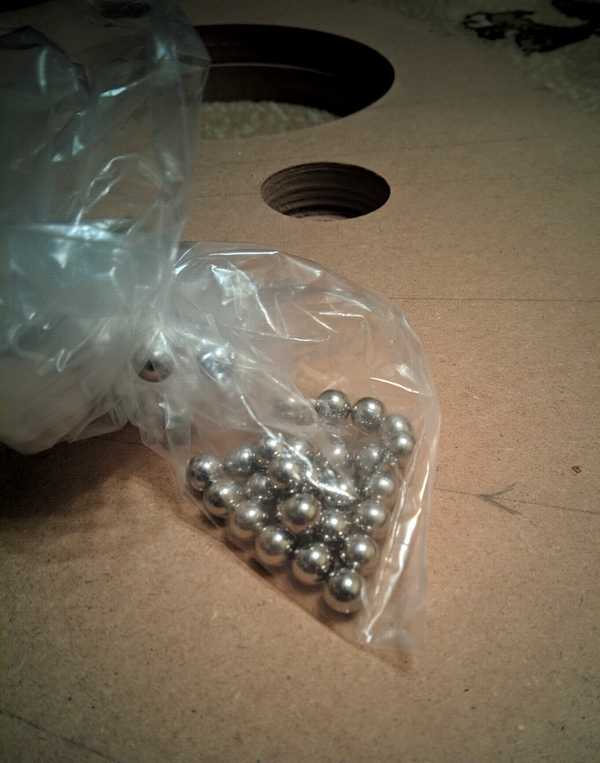

Kuglice 8mm. Krenuo sam od 27 komada i došao do skoro x2.

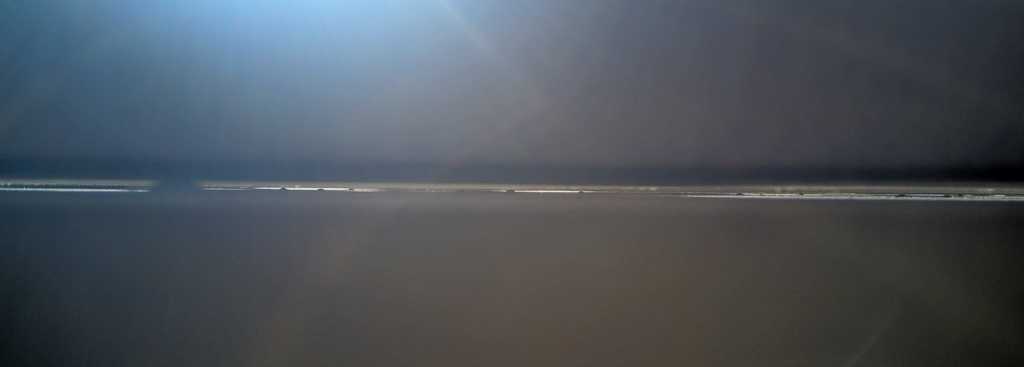

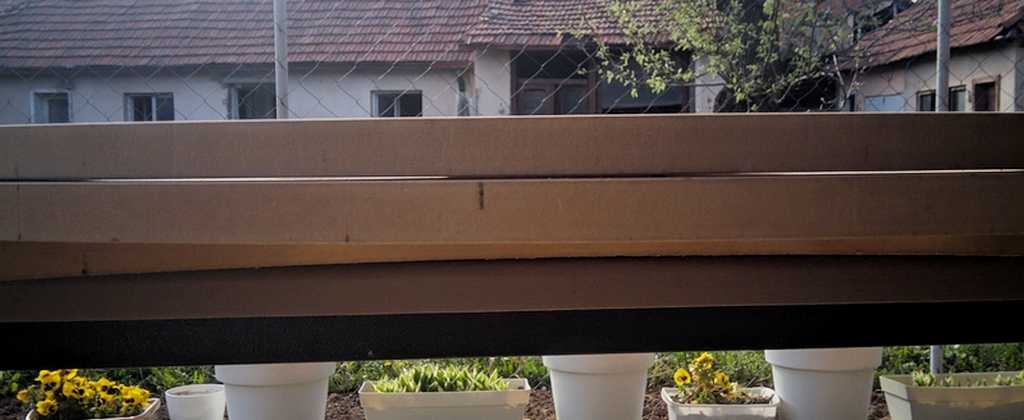

Razmak između ploča je 1mm. Kuglice naležu na MDF direktno. Korištene su burgije 8 ( do određene dubine) i 8.5mm (da se proširi otvor zarad lakšeg skupljanja kuglice - dubina do polovine kuglice u ležištu. Ovde sam se malo mislio da li će kuglice da još malo uđu u mdf koji je na toj dubini jako mek, ali nakon okretanja veće težine nije bilo pomeraja. Lepo se težina rasporedila. Uzgred, ako bude potrebe, podloške za M3 rade posao izvrsno. Mogu i da se zaoble - napravi se rupa u nekom parčetu MDF -akao što je na donjoj ploči, ubaci šajbna, kuglica, udari čekićem par puta i dobijemo podlošku koja jako lepo prati oblik kuglice.

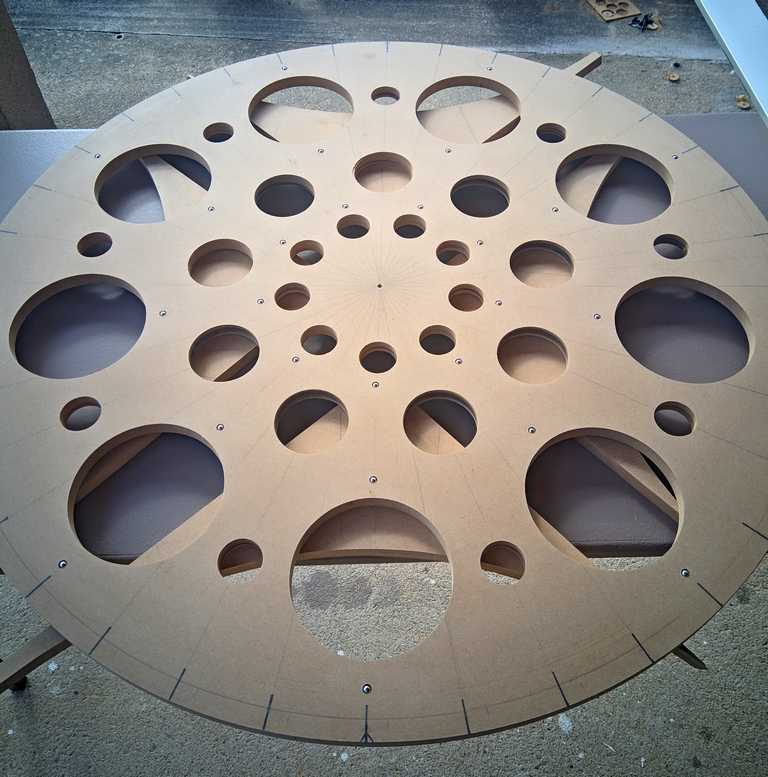

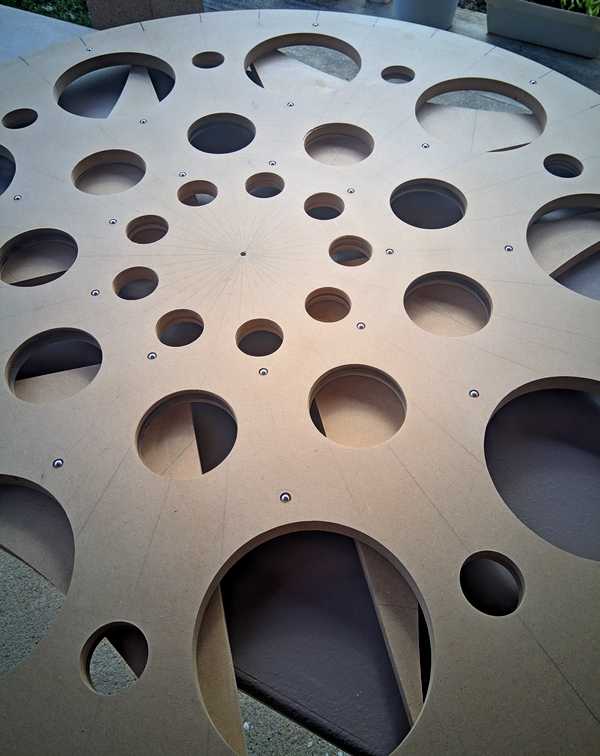

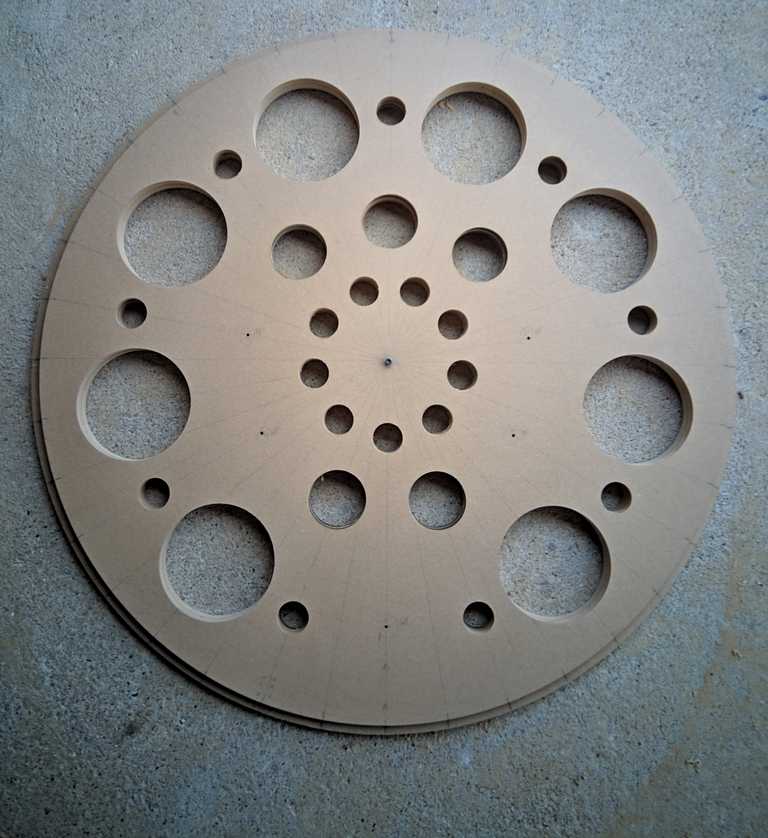

Konačni raspored (nedostaju još par njih):

Sve ivice su obrađene frezerom + šmirgla.



[Nesic]

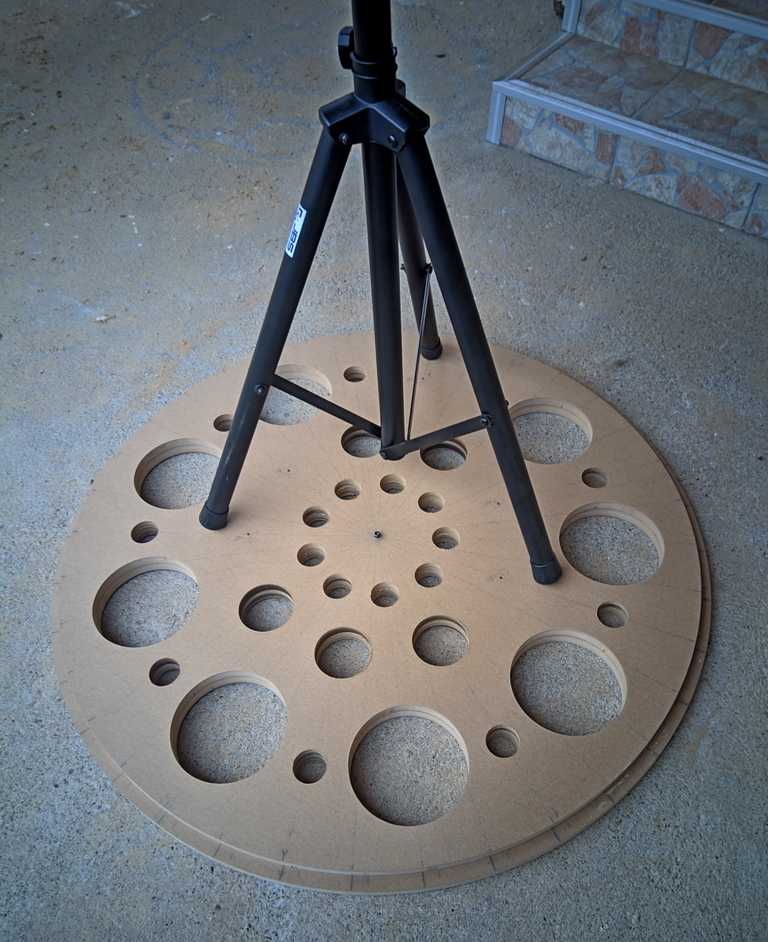

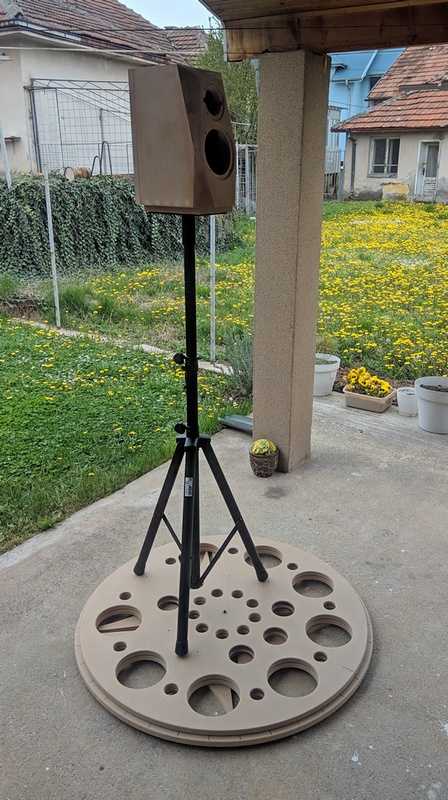

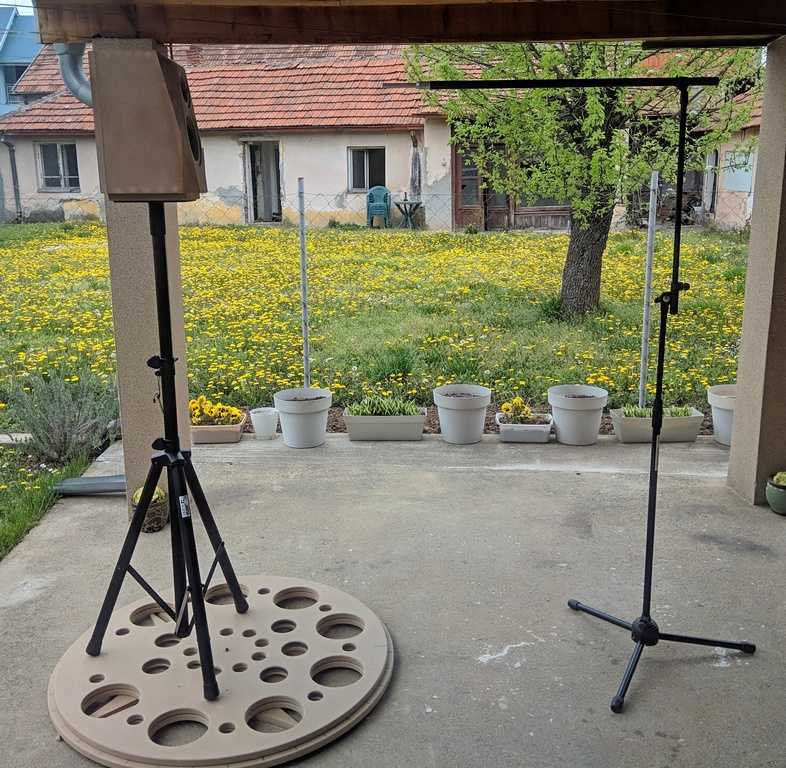

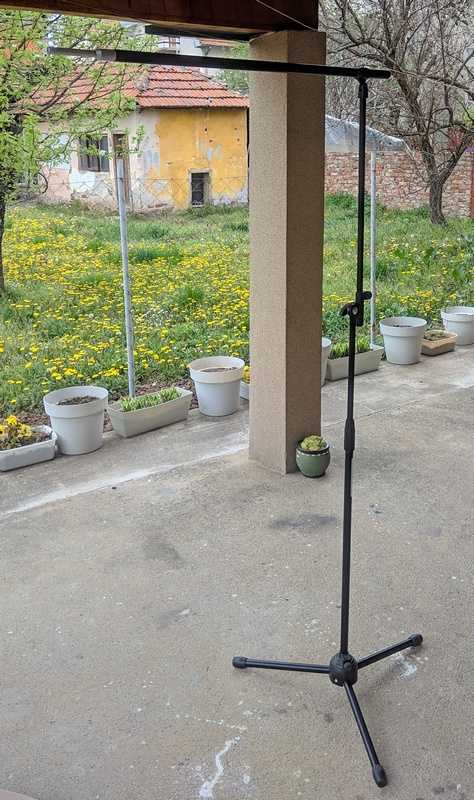

I kako to izgleda na kraju nakon nekoliko radnih dana...





[Aleks]

Inženjerski!

[Leonardo]



Zaista lep i vrlo koristan  pomoćni alat-projekat. Čestitke za realizaciju.

Obavezno zaštititi MDF nekim lakom da ne upija vlagu. Obrati pažnju da li se kuglice utiskuju u donju ploču. Ipak je  solidan pritisak na "tačkastu" dodirnu površinu kuglice.

Molim te za info koji tip stalaka si odabrao. Izgledaju vrlo moćno i solidno urađeni.

[Nesic]

Da, pomenuo sam šajbnice ako dođe do ulaska u MDF.

Planiram da prelakiram, svakako.

Stalak: https://www.kupujemprodajem.com/muzika-i-instrumenti/ozvucenja-oprema-i-delovi/jbs-audio-ssa-50-stalak-za-zvucnike/oglas/64973000

[NIXIE]

Dobro ti je to, ali pomalo kabasto

[Nesic]

Nije malo, dobrano je kabasto

[Srecko]

Od viška glava ne boli[emoji16].

[Aleks]

Sam da javim za stalak - ovako djabe nema ni kod babe, treba mi nekoliko stalaka za neko osvetljenje pa sam kao počeo da pravim neku kalkulaciju da pravim sam, kada sam video ovu cenu sam odustao u trenutku: https://novi.kupujemprodajem.com/foto/stativi-glave-i-oprema/stalak-tripod-nosac-za-foto-rasvetu-softbox-kisobran/oglas/105088999

Za dzvučnjak može kao gore ima šraf da na njuma se zaveže ploča i staviš bukšelf i ono onda mereš.

[Nesic]

Pogledaj info za nosivost, akp ti je bitna. Onaj što sam ja lagano 50 kila trpi.

[ManicP]

Neće taj foto stativ da ponese ništa ozbiljno. Vako recimo (15ka dole, 110cm kutija).

Ovde je na probnoj kutiji stavljena metalna šolja za zvučnike koja je za ovaj stalak i namenjena, trojica nas dizala kutiju. Za nevelike novce vrlo robustan nosač zvučnika.

[Mikorist]

Sta li je koristio magacioner za JBL veliki da meri kutiju? Viljuskar  ?

[ManicP]

56 minutes ago, Mikorist said:

Sta li je koristio magacioner za JBL veliki da meri kutiju? Viljuskar  ?

Merkao sam halu sa portalnom dizalicom u firmi gde sam radio. To bi rešilo problem

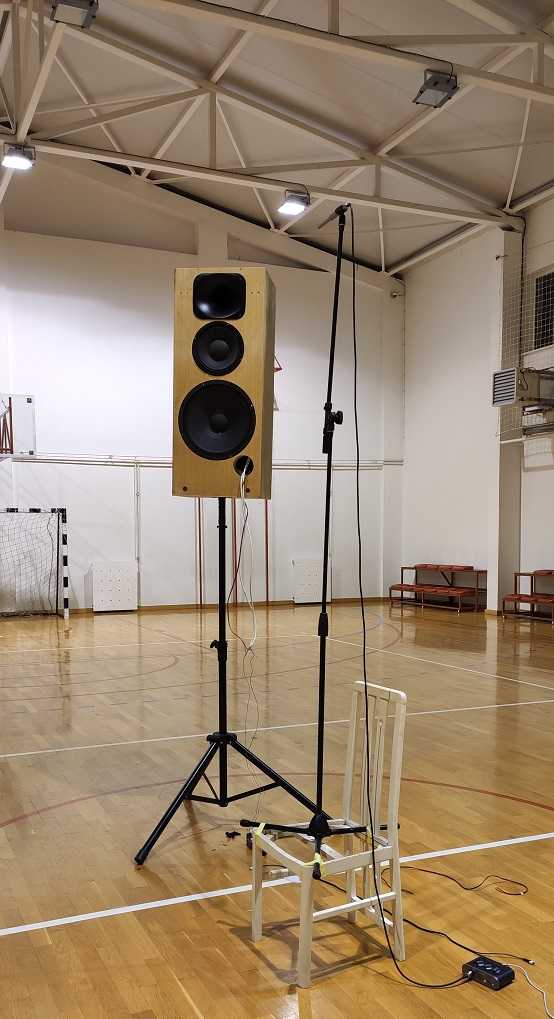

Sad ozbiljno. Ako hoćeš validna merenja mora velik prostor zbog refleksija i da se podigne zvučnik iz istog razloga. U onoj sali sa slike su merenja malih kutija bila dobra do 100Hz, možda i nešto niže. Ovako na patosu u sobi zanemari sve što vidiš ispod 300Hz.
