Mini pretpojačalo sa OP


NIXIE

Preporučeni Komentari

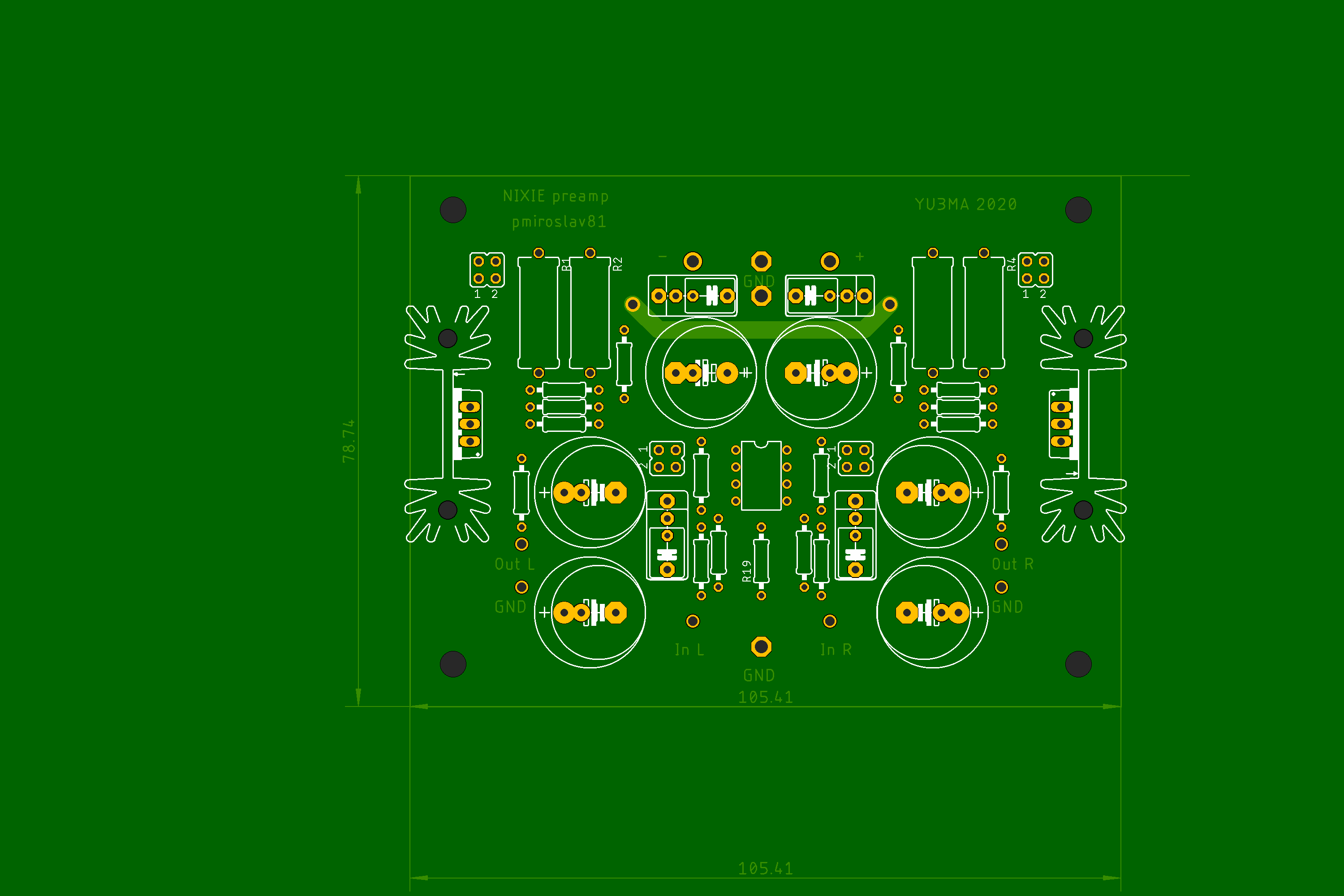

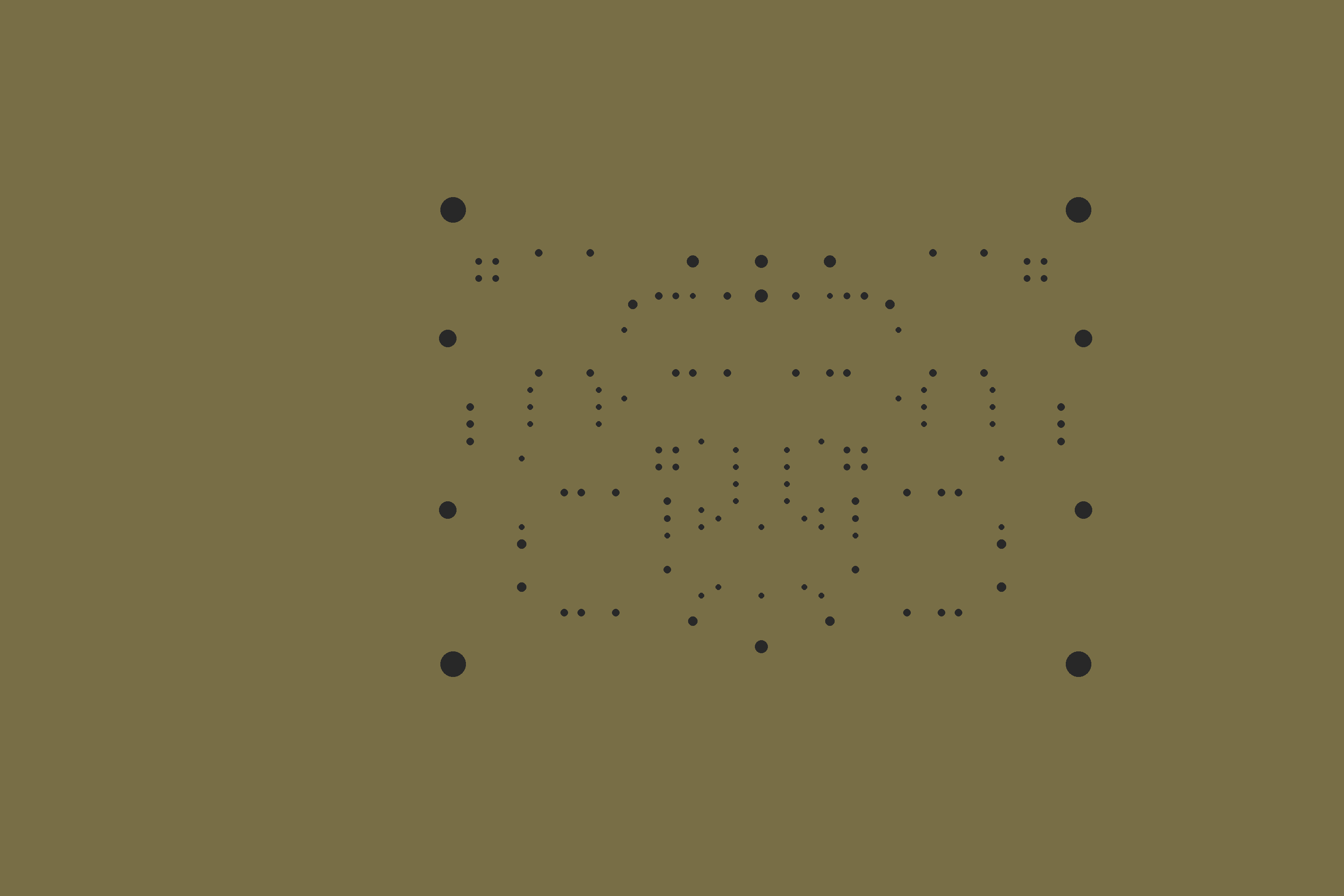

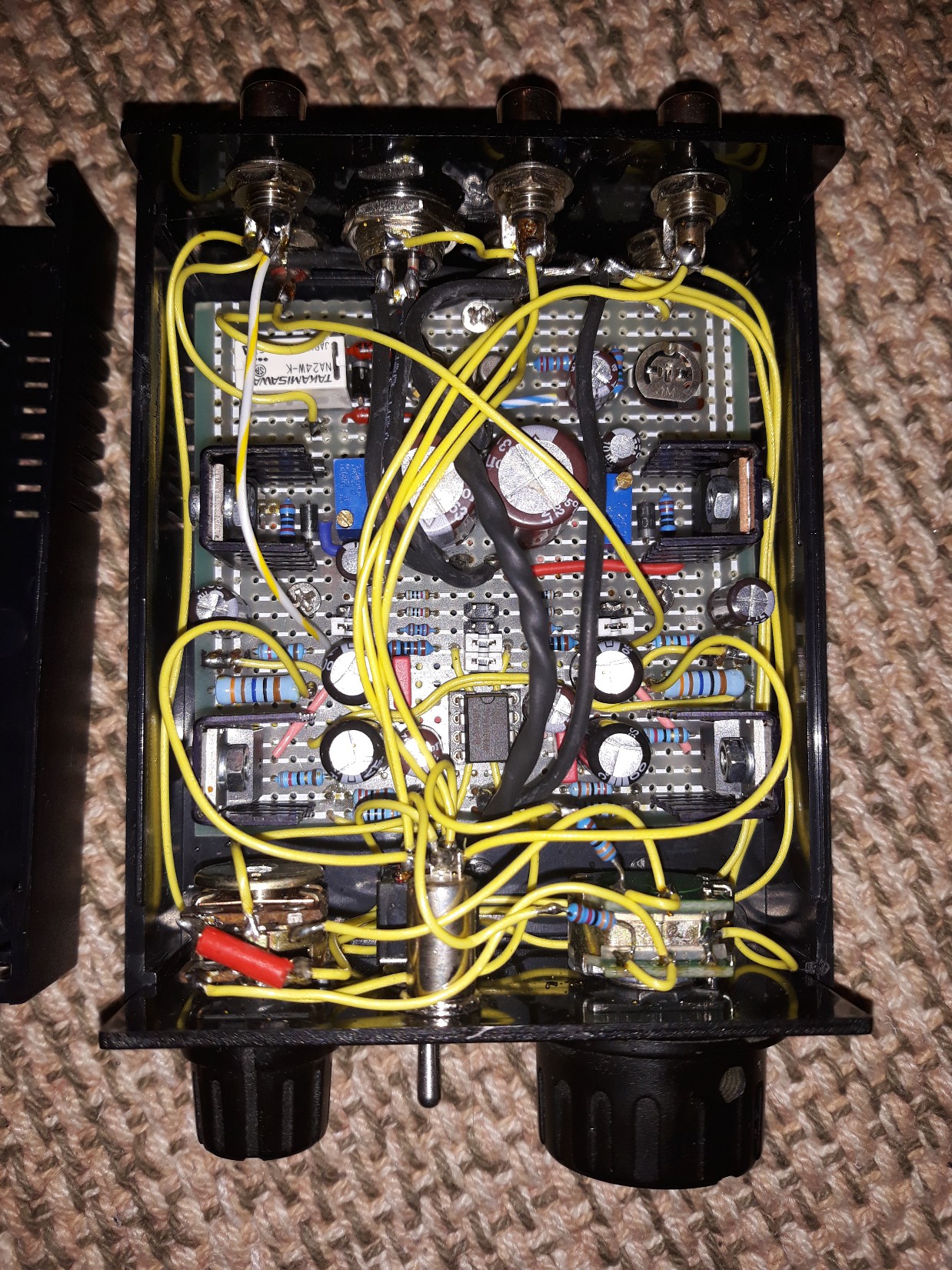

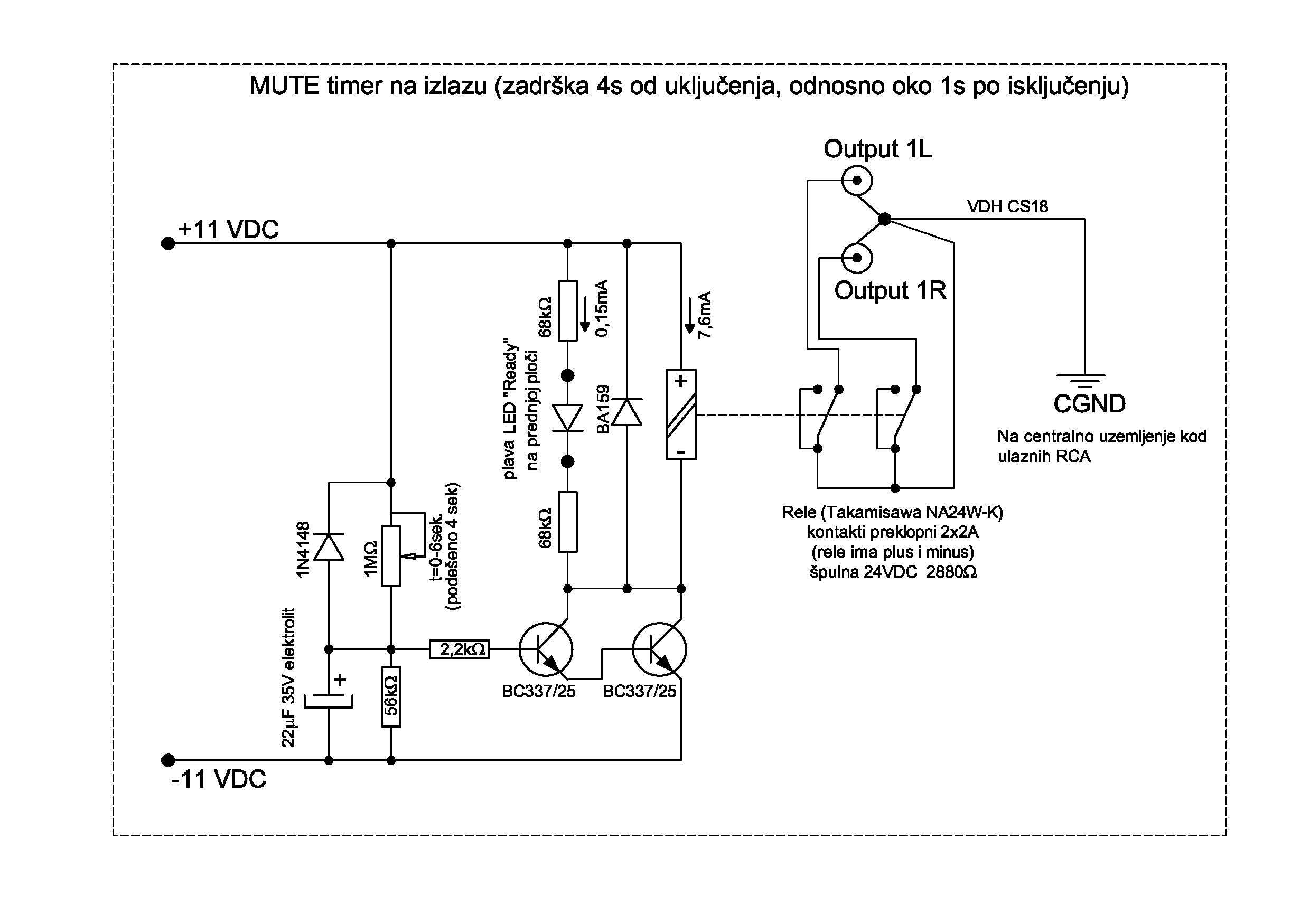

Malo sam ga apgrejdovo, pojavio se neki višak vremena. Znači izbacio sam kondenzator na izlazu i jumper za premošćenje, dodao jednostavan tajmer sa maleckim relejem 24VDC da se ne čuju prelazne pojave kad se pali i gasi,  smanjio svetlo na LED jer oči vade uveče i sad je završeno komplet, nema više mesta da se bilo šta dodaje. Sad je samo DC sprega na izlazu, kondenzator definitivno kvari zvuk. Operacioni ostaje OPA1612 dok ne nađem bolji. Za ljubitelje basa OPA2604 je zakon, samo nema tu rezoluciu u ostatku spektra kao OPA1612, ali samo ako se nađe original OPA2604 inače ništa od toga. LME49720 je tanak i hladan u zvuku, ostali probani nisu vredni pomena.

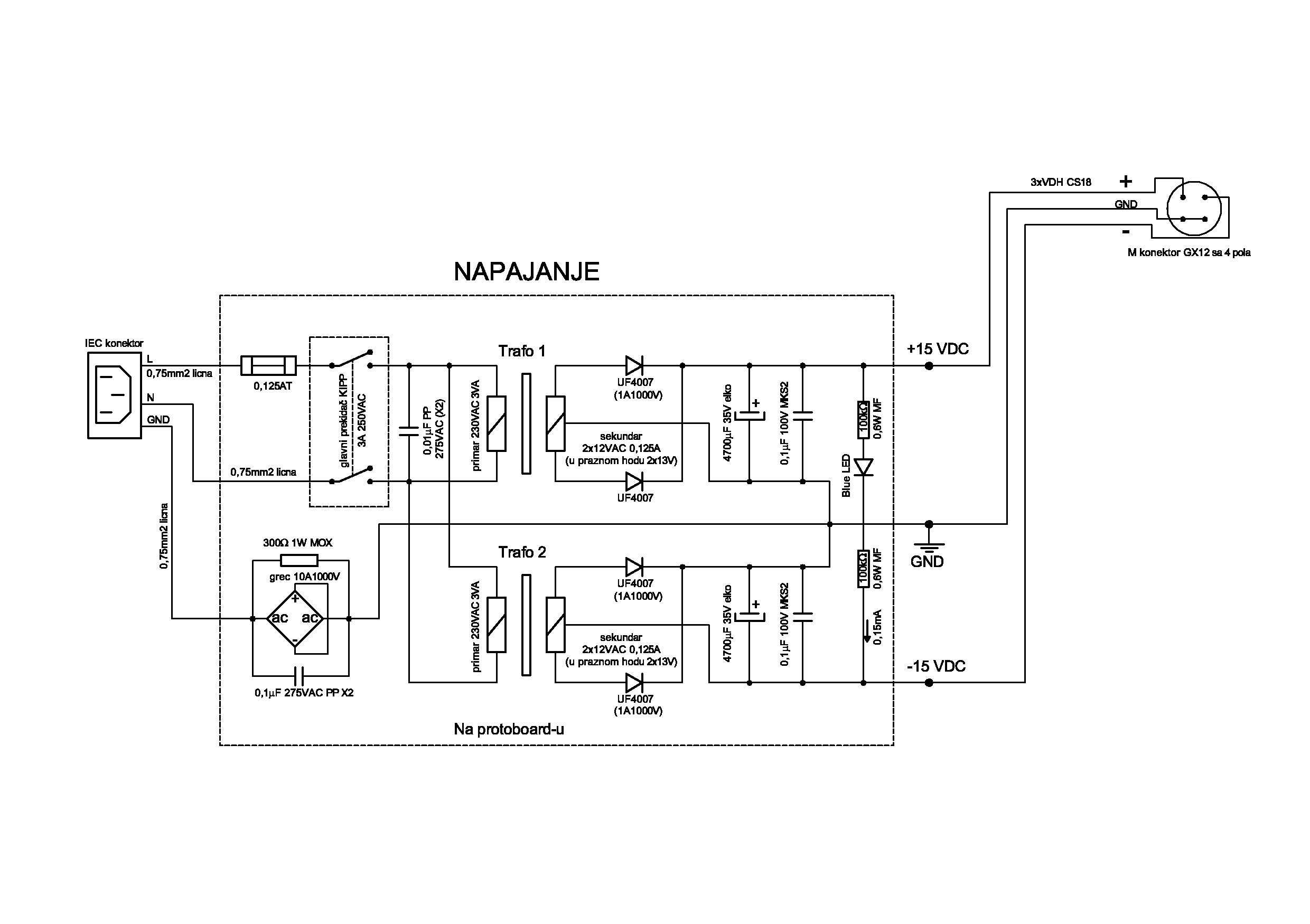

Mini pretpojacalo napajanje V2.jpg

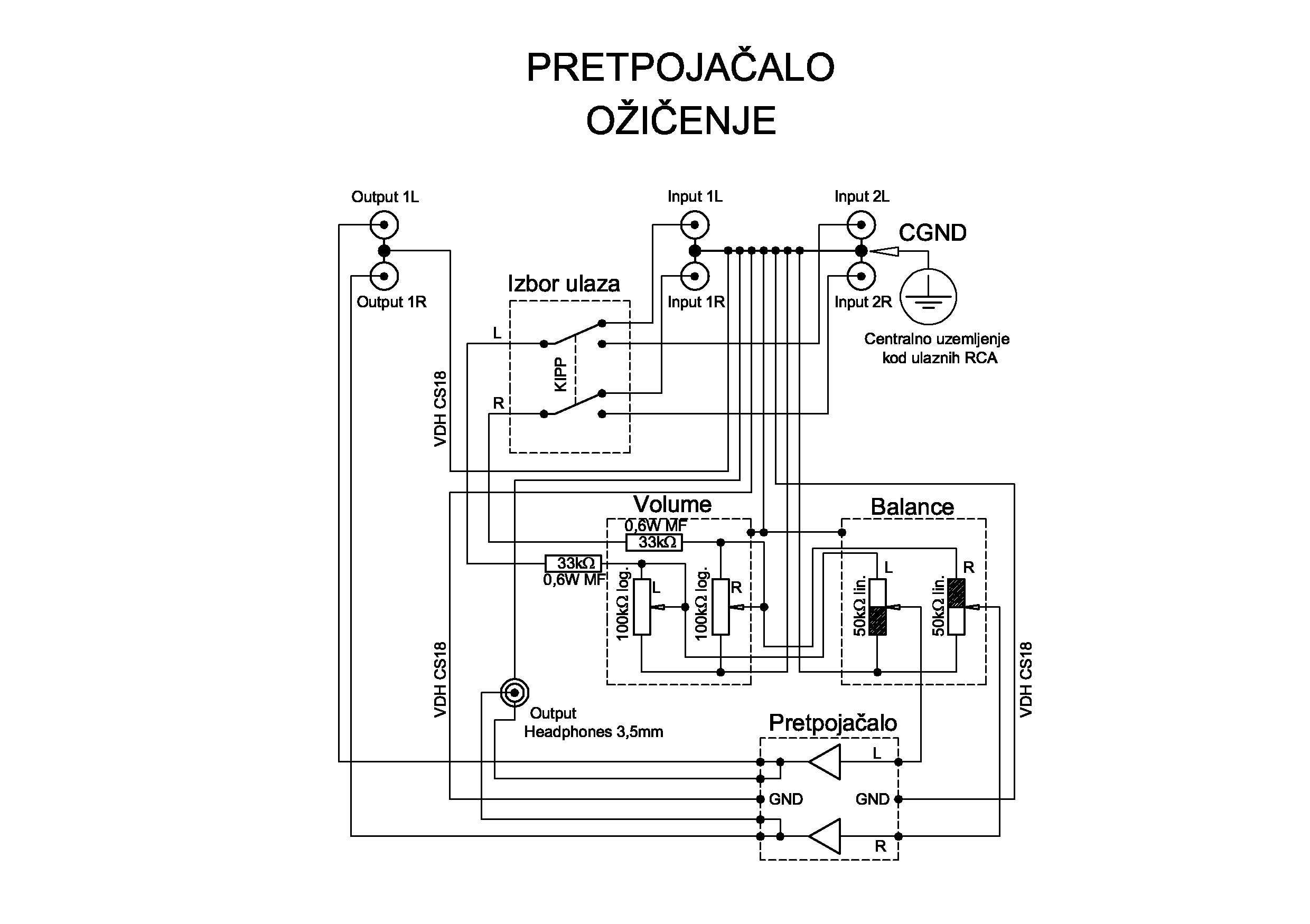

Mini pretpojacalo ozicenje V2.jpg

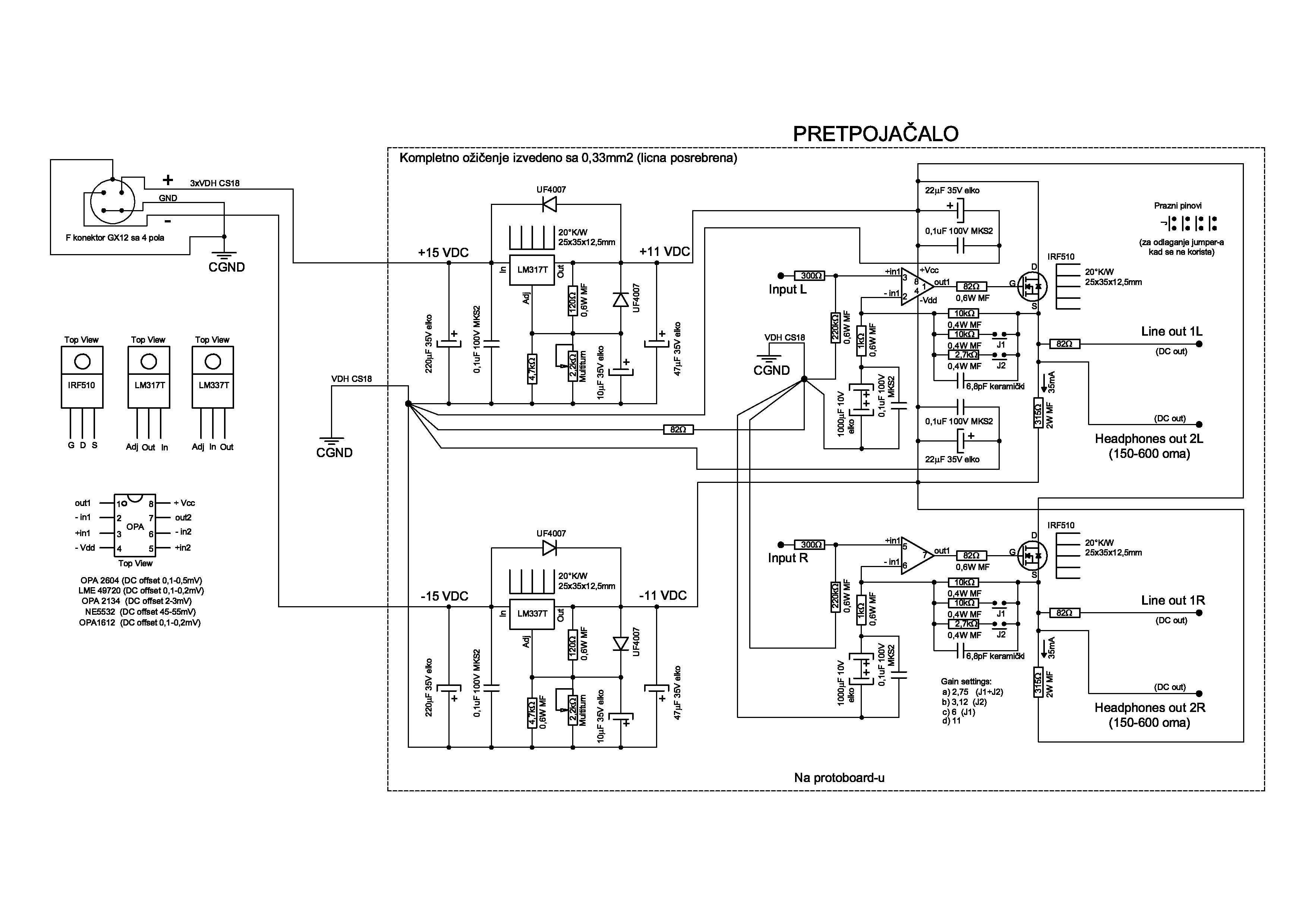

Mini pretpojacalo sema V2.jpg

Mini pretpojacalo timer V2.jpg

Link to comment
Podeli na ovim sajtovima

Link to comment
Podeli na ovim sajtovima

  • 3 months later...

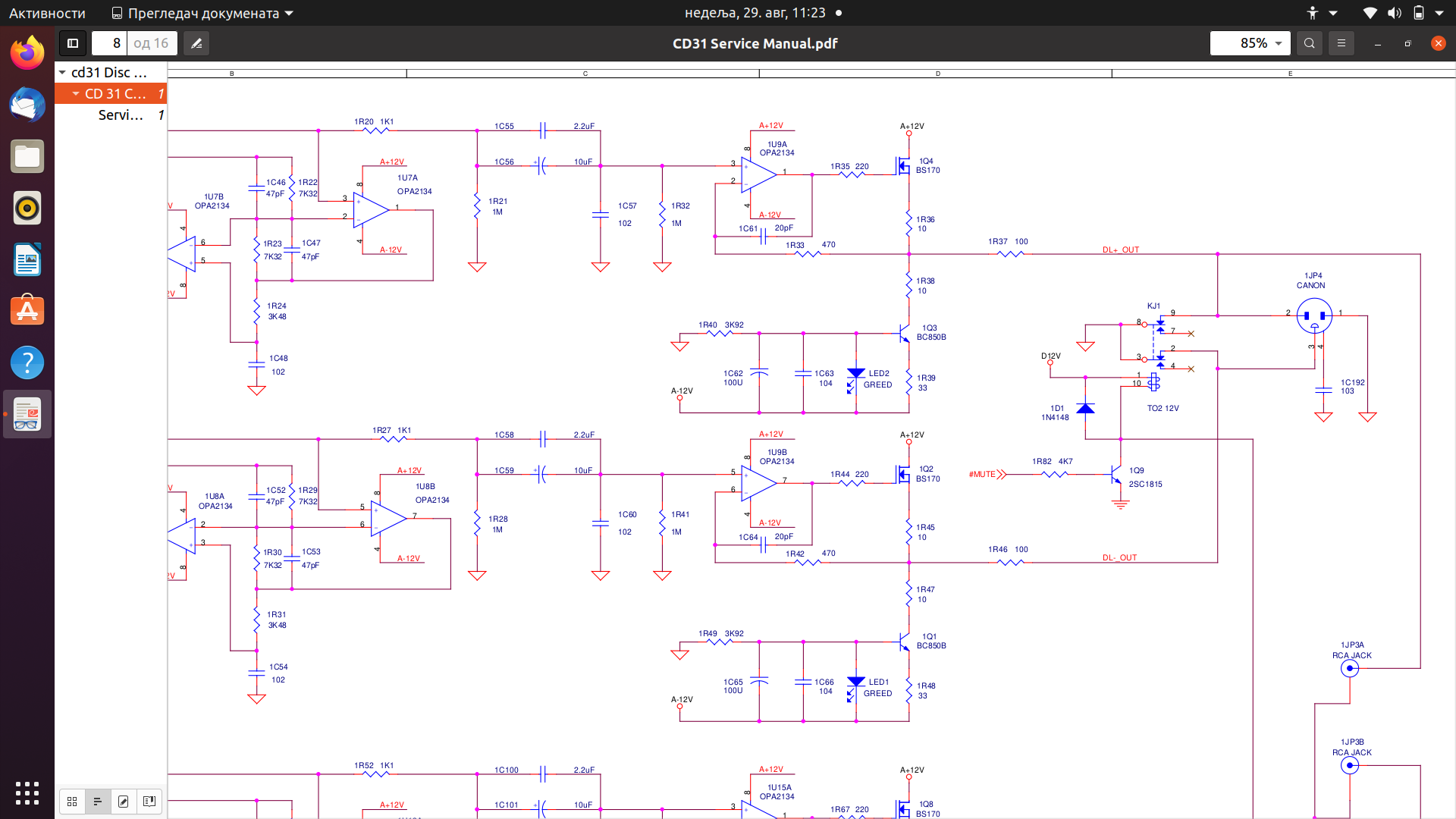

Umesto power mosfeta može se staviti i neki slabiji mosfet i jednostavniji CCS, a da se sačuva suština ove šeme. Recimo ovo je izlazni buffer Primare CD31, poslao mi @Daudio. Mogućnosti su brojne, i svaka varijanta zvuči drugačije od samog OPA. Ako ti treba neko stvarno mijaturno pretpojačalo, onda ostavi samo OPA1612. Minimum delova, ne treba mu jako napajanje, a sviraće dobro, samo da nema sprežnih kondenzatora to je najbitnije. To košta,  zauzima mesto i lošije zvuči.

Снимак екрана из „2021-08-29 11-23-28“(1)(1).png

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Može, nove generacije operacionih zvuče bolje. Prvi put mogu da slušam takav uređaj i da mi to ne smeta. Ranije sam izbegavao bilo kakav OP.

Za male pare imaš solidnu spravu. Za nivo iznad, batali ovo i idi na lampe ili diskretne šeme sa fetovima.

Link to comment
Podeli na ovim sajtovima

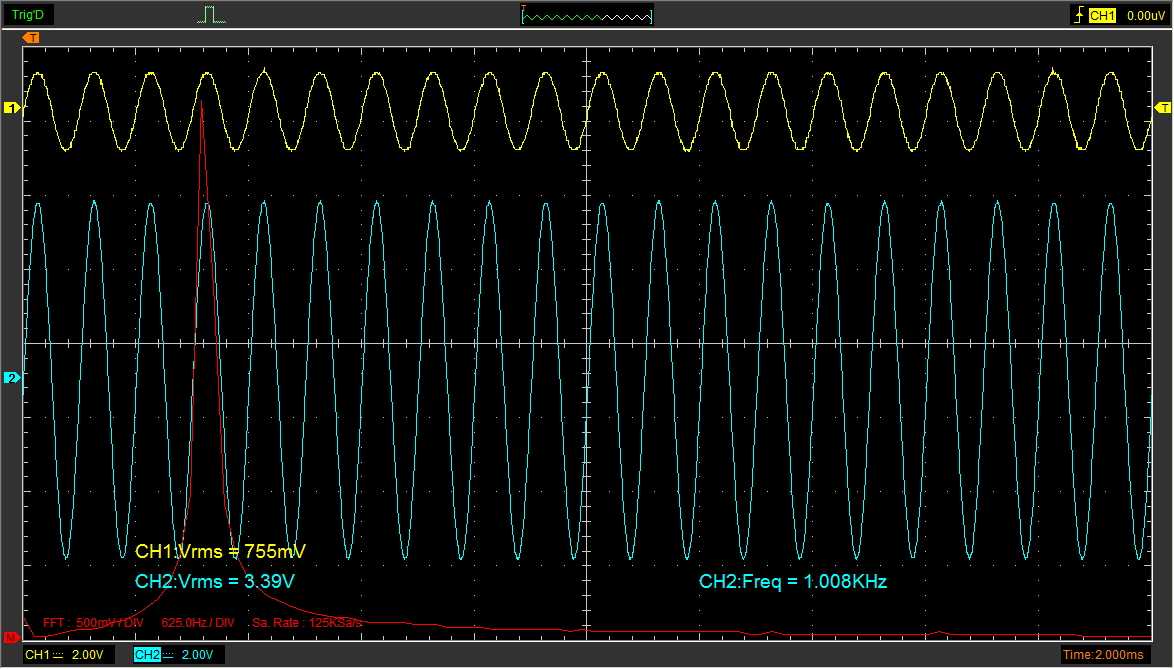

Kad sam već pripalio osciloskop zbog nečeg drugog, reko da izmerim opet pretpojačalo.

Pojačanje je stavljeno najveće koje sam predvideo, znači 11x.  Žuto je ulaz, plavo je izlaz, a crveno FFT od izlaza. Nivo izlaza sam doterao potenciometrom da nema klipping-a.

Nema vidljivog THD na preko 3VRMS na izlazu, što je duplo više nego što mi treba za pojačalo. Merio sam na 1kHz i 20kHz.

 @Nesic-u proveri onu simulaciju.









Mini preamp 10x 1k r.jpg

Mini preamp 10x 20k r.jpg

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima
