Mini pretpojačalo sa OP


Preporučeni Komentari

8 minutes ago, Aleks_00 said:

Vazi, trafo ima sigurno 100VA i vise. Upravo sada crtam napajanje.

Auh veliki je, domaćinski. Možda može struja kroz mosfet da se poveća, recimo uzmeš umesto 315oma 150 oma MOX 3W. To ima bolje da zvuči na slušalicama a i ovako kao line. Samo uzmi hladnjake duplo veće, 10K/W ili čak 6K/W.

Link do poruke
Podeli na ovim sajtovima
  • Odgovora 116
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Popularni postovi

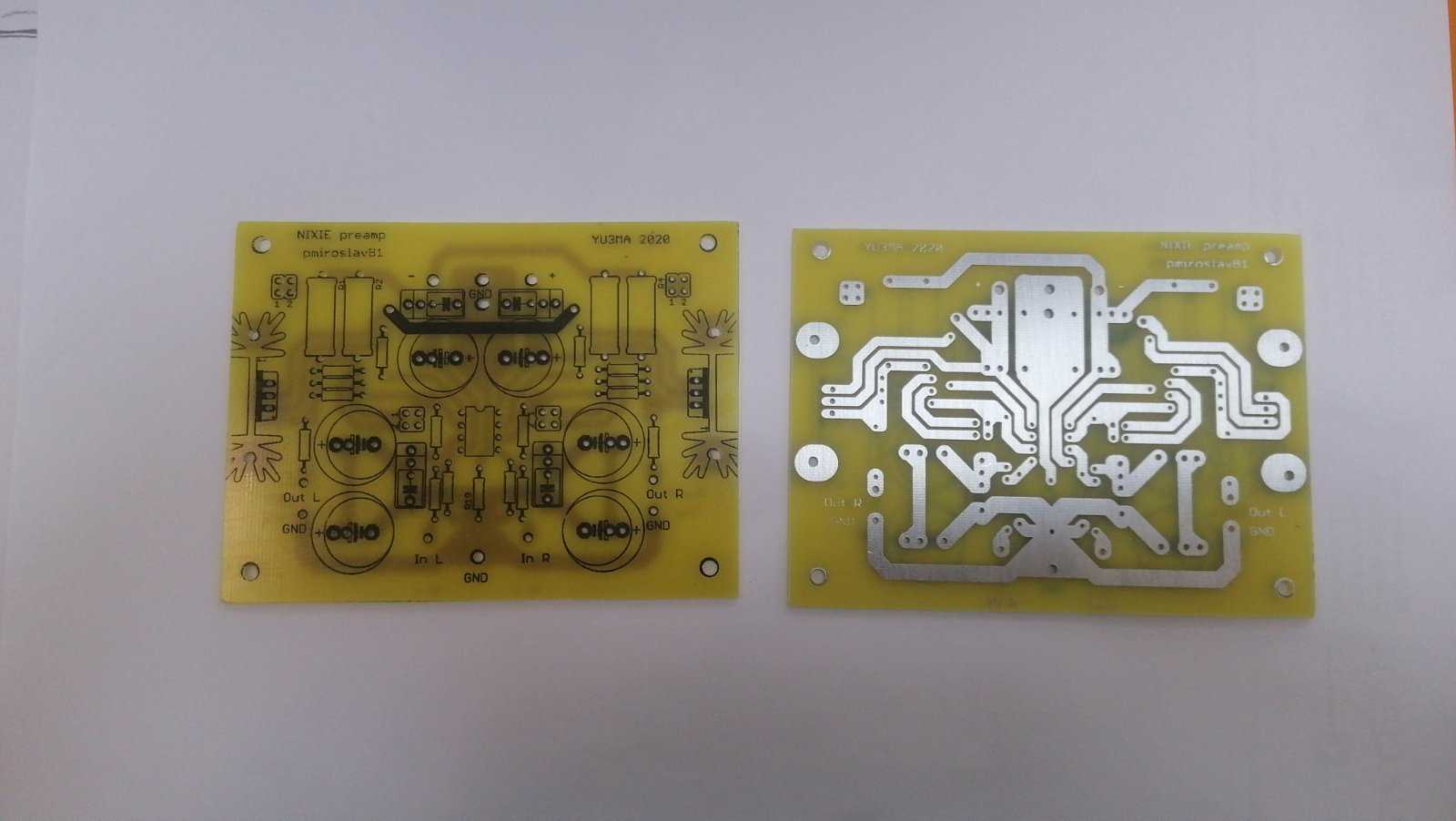

Sastavih ovo da potrošim što više delova koji mi stoje bezveze po kutijama, kupio sam bukvalno samo IRF510 i GX12 konektore u Kelco, sve ostalo sam već imao. Zato je malo čudno i skromno napajanje ali

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan. DC offset 0,1-0,2mV, bez sprežnih kondenzatora radi, DC spr

Postovane slike

Kad se pali i gasi ima tranzijente od par V koji će svako pojačalo da odvuku u kliping na kratko i da prošetaju basove do parkića i nazad. Ja bih stavio tajmer 555 sa relejem za kašnjenje po uključenju i za trenutno isključenje kod gašenja. Imaš šemu u Aikido temi, onaj sirotinjski. Imaš i selundar 13-0-13 V taman za 12 stabilisano. Relej Takamisawa beli ili plavi, ali ne da vezuje izlaz na masu kao kod lampaša nego redno da prekida signal kao kod SPS200. Ne smeju na masu da spoje, kod ovako DC spregnutog pojačala to bi bio kratak spoj.

Link do poruke
Podeli na ovim sajtovima
22 minutes ago, Aleks_00 said:

@NIXIE Da li je OP u A-klasi? Vidim da je komentarisano u temi o tome, ali na kraju je sta?

Po meni jeste do nekog izlaznog napona, kao što sam napisao u uvodnom postu. Na izlazu OPA izmerio sam bez signala oko 3,7VDC znači da sve do nekih 2,6VRMS (7,4VPP) samo jedan izlazni tranzistor u OP odrađuje celu amplitudu. Za to vreme izazni stepen ima samo mirnu struju jer mosfet ne opterećuje izlaz OP osim strujom za punjenje ulaznog kapaciteta koji je oko 150pF. E to već ne umem da izračunam, ali ostaće u A klasi sve dok ta struja ne postane veća od neke vrednosti koja bi dovela do toga da izlazni stepen OPA ode u B klasu. Struja punjenja tog kondenzatora raste ka višim frekvencijama. Trebalo bi uraditi simulacije, ali to prevazilazi moje moći.

Link do poruke
Podeli na ovim sajtovima
11 hours ago, Aleks_00 said:

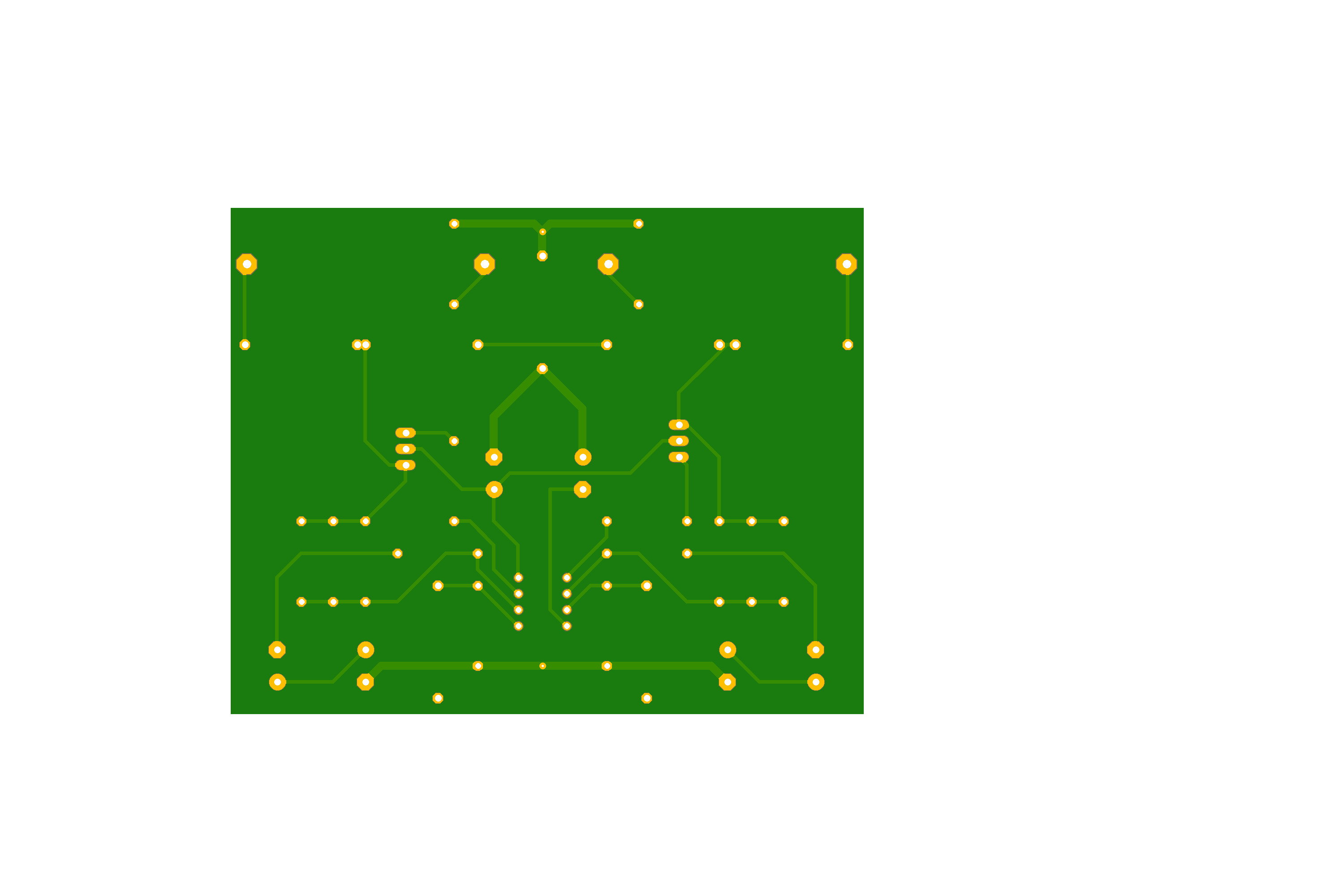

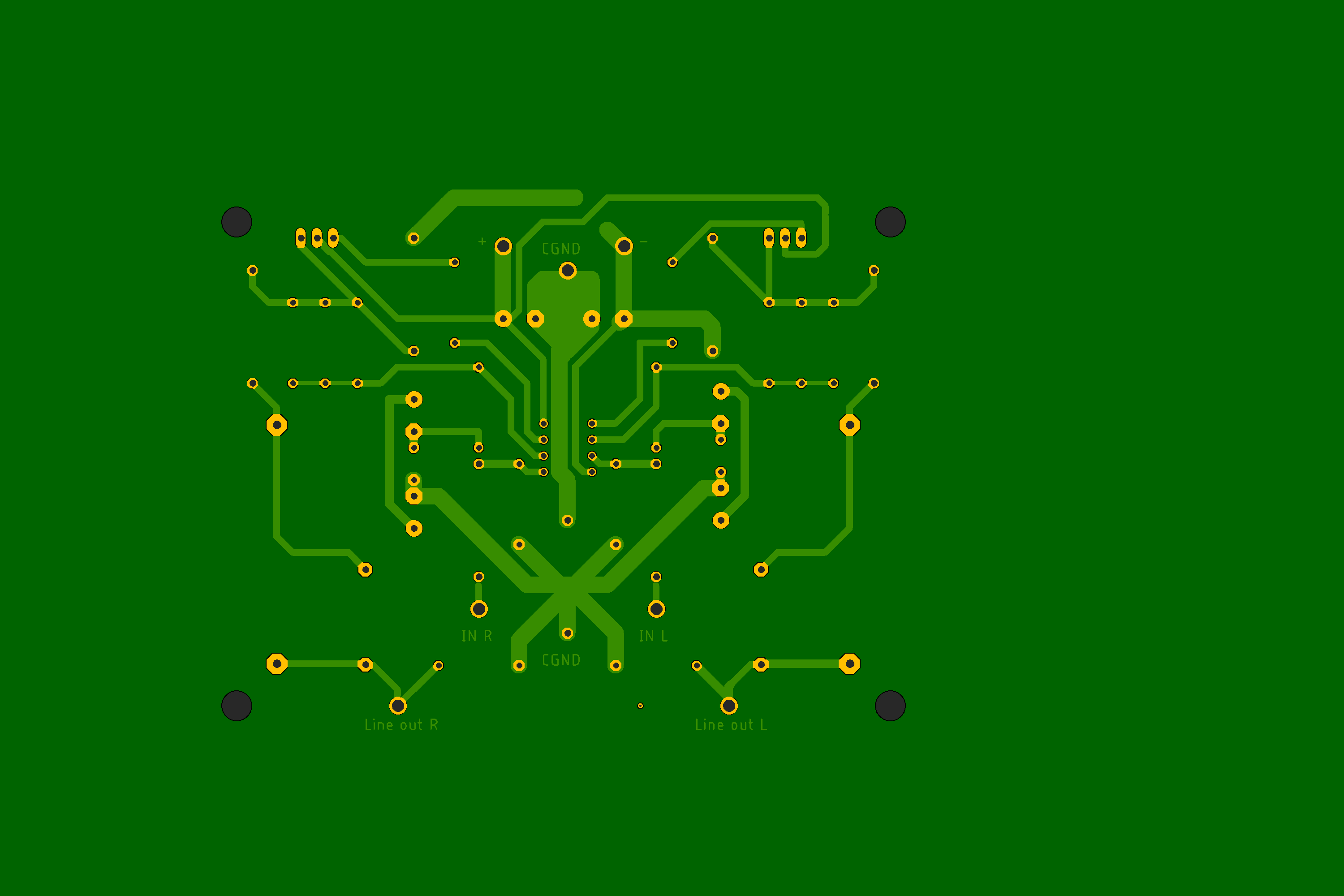

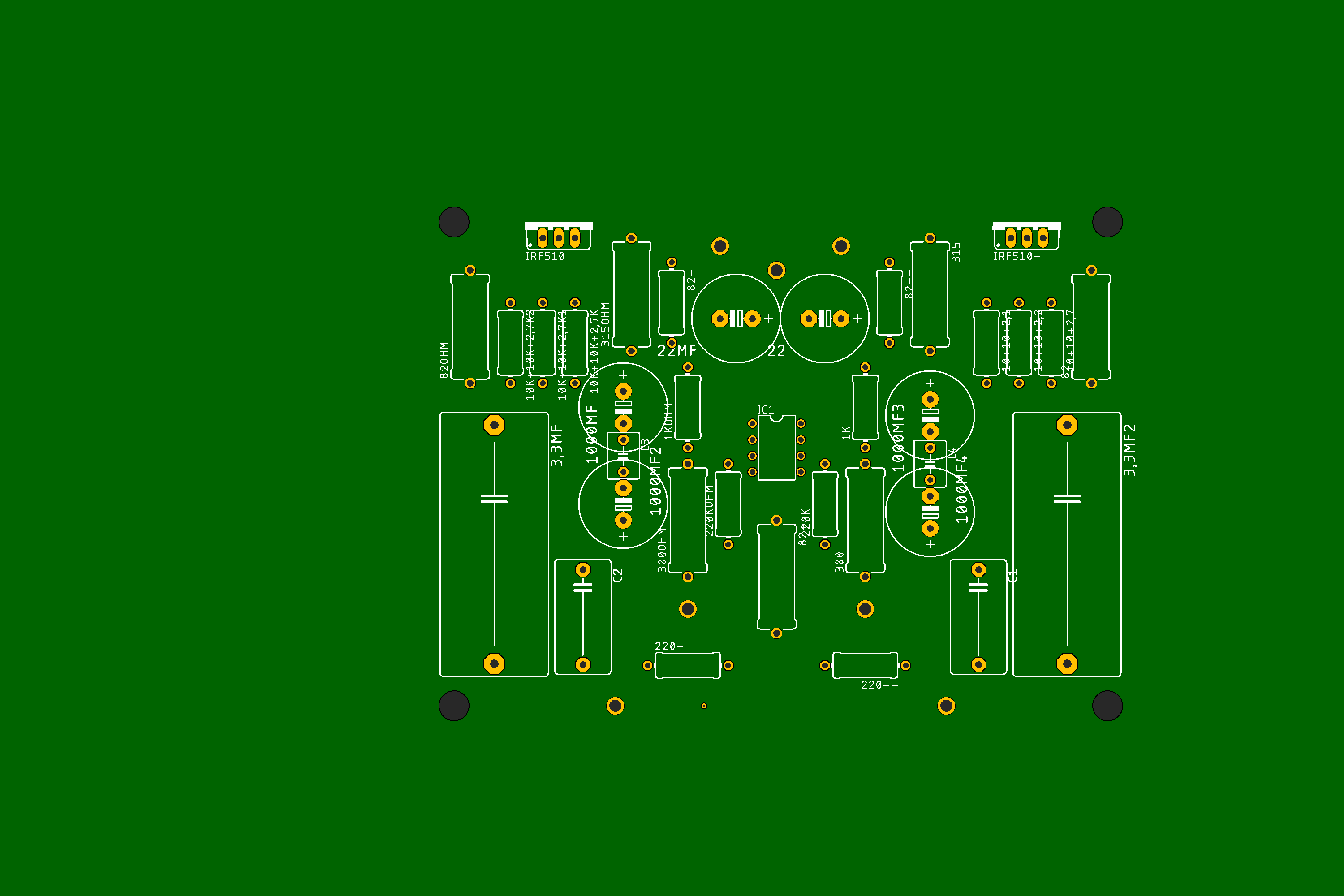

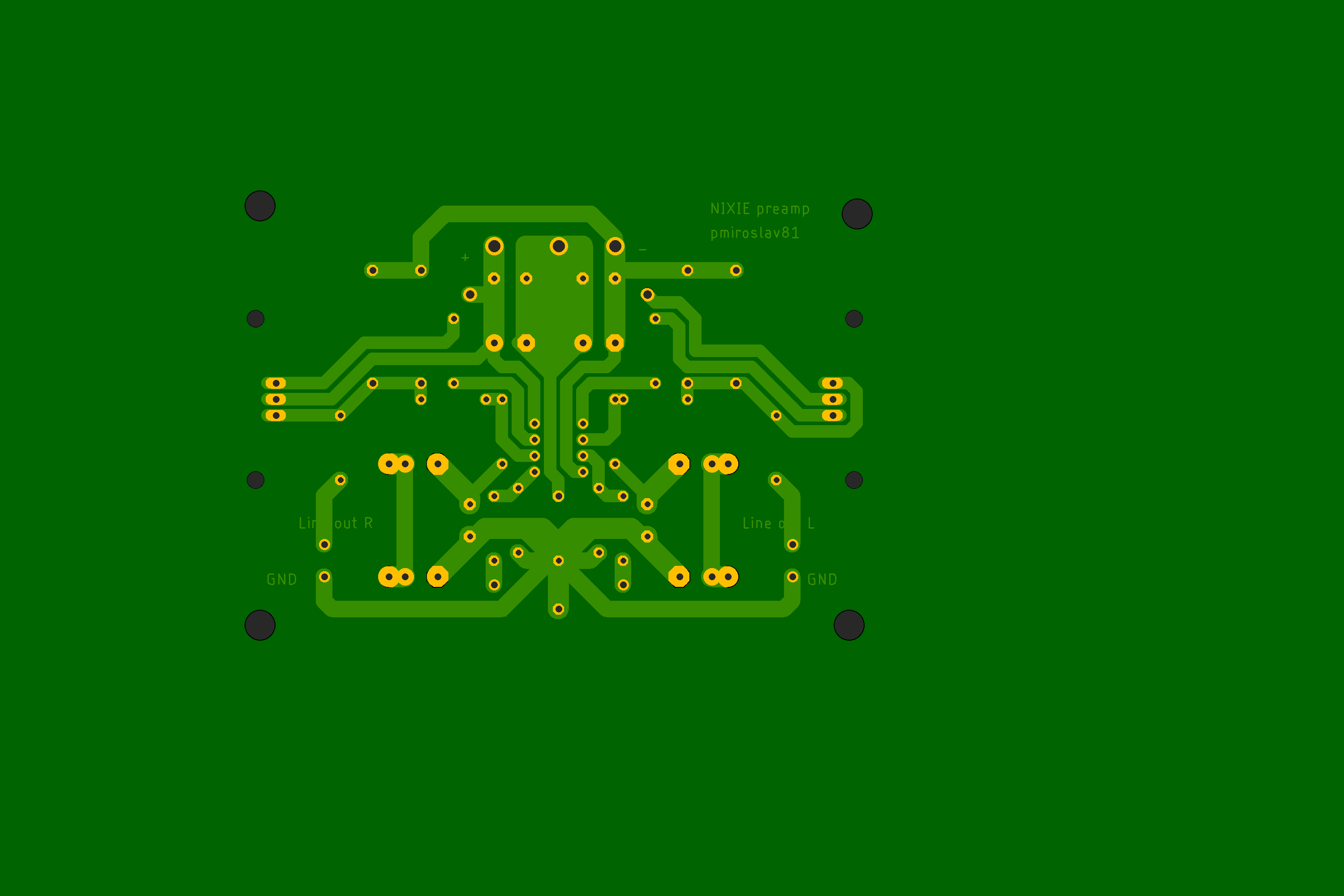

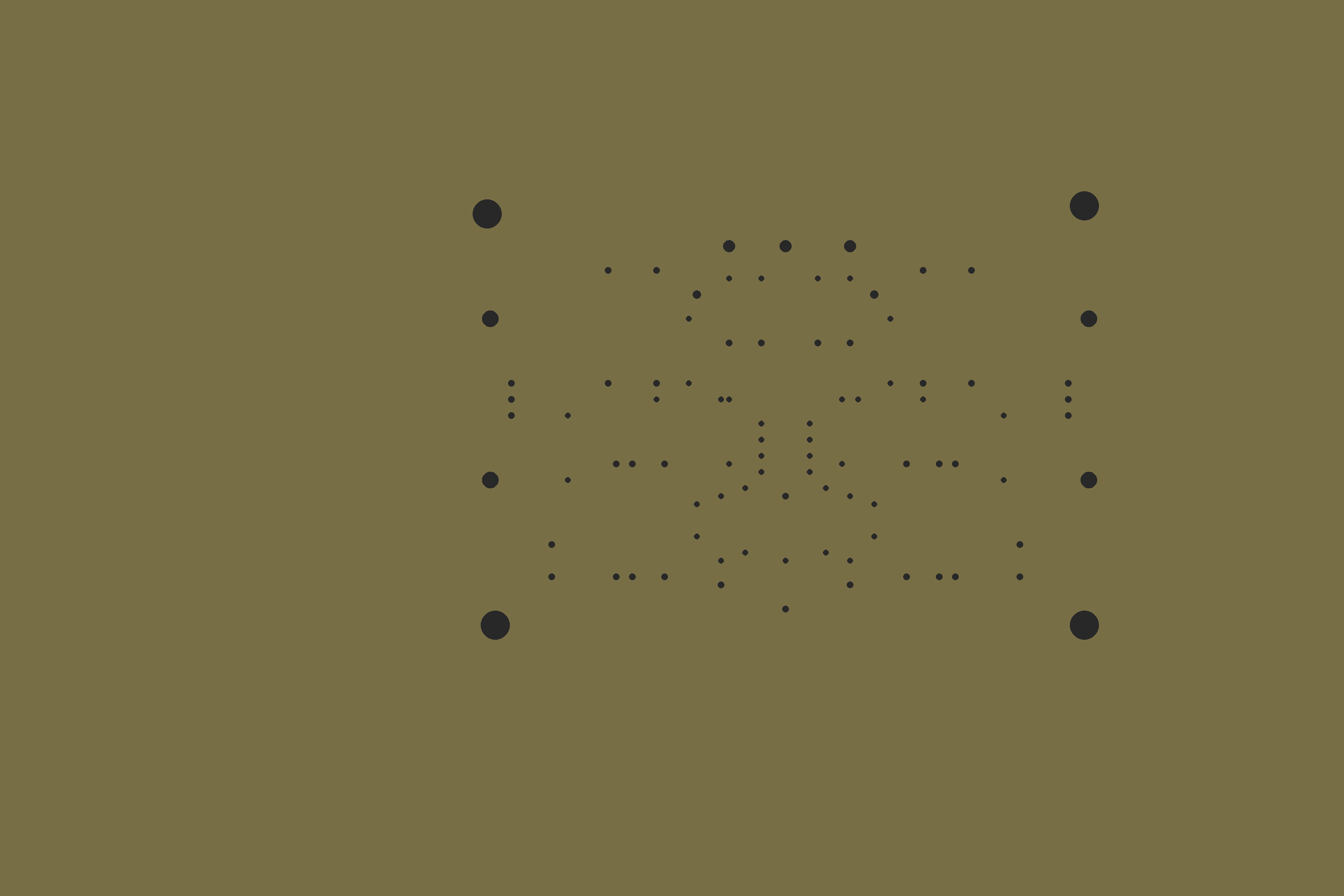

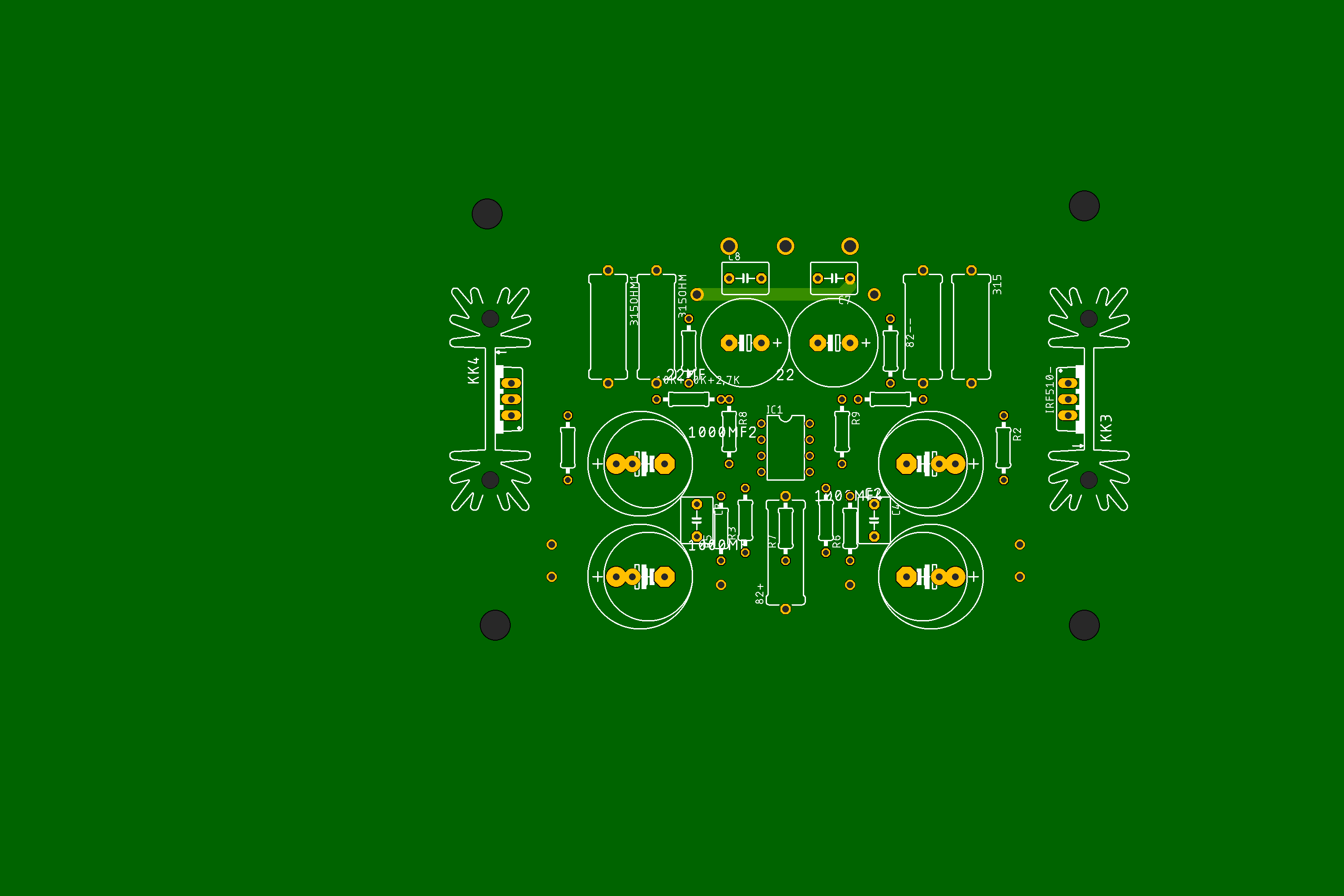

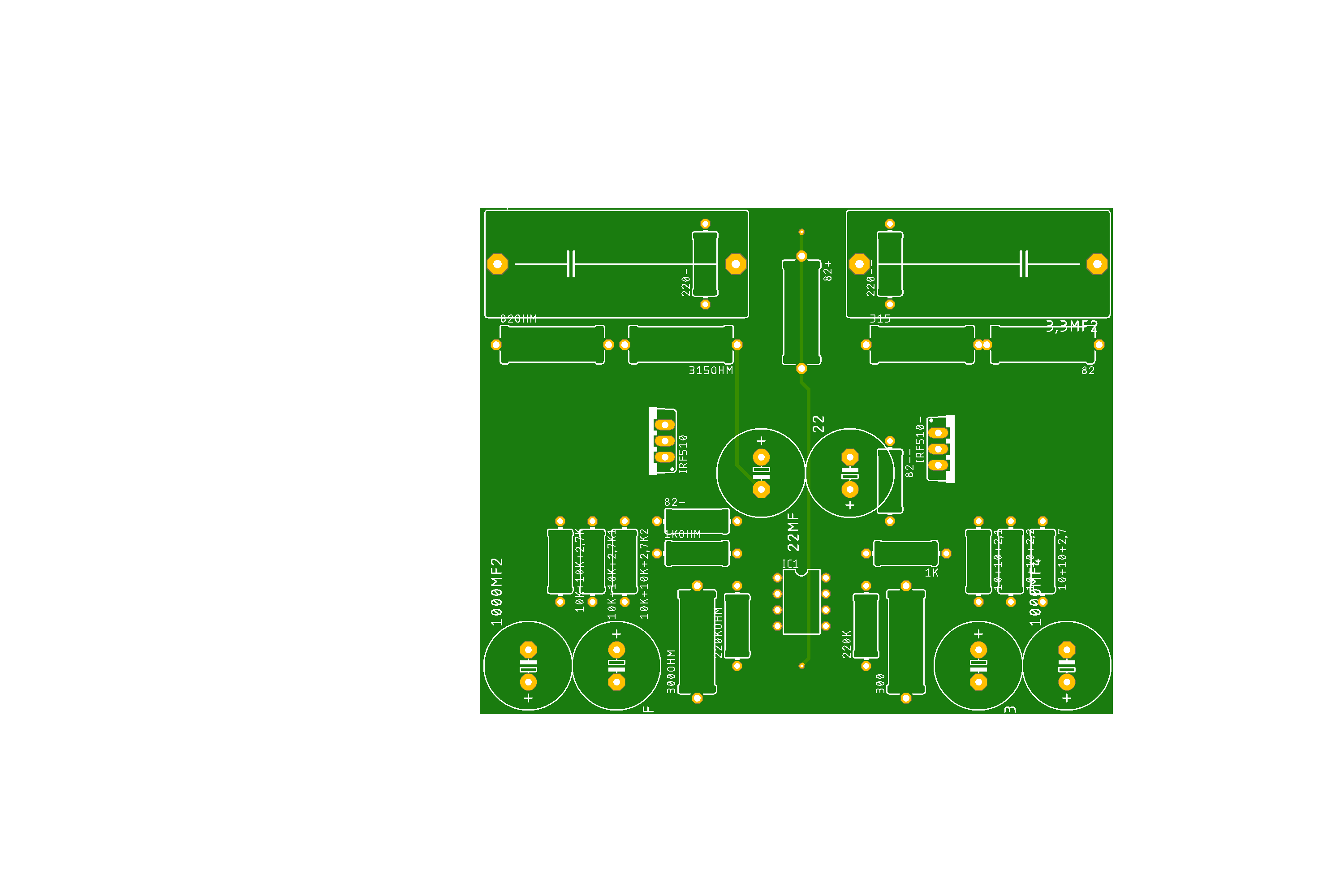

Evo gotovih slika, ako neko zeli saljem na mail.








Planiram da napravim dvoslojnu plocicu jer su mi veze mnogo blizu, neka seniori kazu svoje misljenje, takodje da li treba povecati sirinu vodova?

- komponente što bliže opampima. posebno one u njegovom krugu rada - smd 1206 su poželjni

- gate stoper na mosfetu što bliže nogici

- komponente koje se ne greju što bliže jedne drugima

- nemaš kond na adj pinu regulatora. ako si se odlučio za ovaj reg, poželjno bi bilo da pogledaš temu na diyaudio.com vezano za 317/337

- povećaš širinu napojnih vodova svakako. gnd takođe - pusti jednu deblju liniju po sredini PCB-a na donjem layeru od ulaza do izlaza pa ćeš videti kako dalje s njom. neka bude srazmerno udaljena od napojnih +/- vodova i nek teži da ostane po sredini PCB-a

- povećaš i signalne vodove ako moraju biti duži

- možda će se nešto grejati - odmah predvidi kako rešiti stvar u odnosu na disipaciju elemenata

- staviš više padova za neke komponente različitih dimenzija i rastojanja izvoda - recimo rasteri blok i elko kondova, IN/OUT padovi klema ako ih imaš...

- ...

Link do poruke
Podeli na ovim sajtovima

Znaci pravi se plan.

Imas tri vrste poluprovodnika i svi imaju neke svoje ugodjaje za rad.

Postoje dve vrste vodova, ili recimo tri(masa je posebne problematike), signalni, vodovi, napajanja i masa.

Sto kracim i adekvatno debelim linijama obaviti dotur napona i prenos signala. Uz obracanje paznje na petlje mase i tokove struja, ne mesati mase za niske i mase za vece struje.

Uz minimizaciju suma i smetnju. Komponente za eliminaciju suma sto blize poluprovodnicima,,

Vodovi signala sto kraci.

U slucaju grejanja nekih komponenti, obratiti paznju na termalni menadzment, kuda ce se toplota izraciti, da ne greje neke komponente usput...

I naravno, raster komponenti, tip montaze ili eventualnih nosaca...

To je veci deo plana za prostu stampu...ostaje uklapanje u neke prostore, kutije, pozicije prema drugim sklopovima i sema povezivanja...

Da bi to valjalo i bilo uradjeno po esnafu,,,,



Link do poruke
Podeli na ovim sajtovima
  • 2 nedelje kasnije...

Da li smem da kupim ovako nešto, polovni originalni OPA ali u keramičkom kućištu. Lično ne verujem da je to fake (nisam do sada čuo za to).

https://www.aliexpress.com/i/33028266168.html

https://www.aliexpress.com/i/4000246434386.html?spm=2114.12057483.0.0.1b455258z4gLOh

@guja011, @vladd kakvo je vaše mišljenje o ovome?

Link do poruke
Podeli na ovim sajtovima
34 minutes ago, vladd said:

To su pakovanja za prosireni temperaturni opseg, neisplatljivo za fejk opcije posto je kuciste skuplje od peleta. Ocito skinuto sa nekog modula neke vojne ili industrijske sprave.

Onda se kupuje posle Kineske nove godine par komada. Jeftini su, neka stoje, neće toga biti više nikada.

Link do poruke
Podeli na ovim sajtovima
  • 2 nedelje kasnije...

Evo male izmene koj donosi čistiji zvuk i bolju 3D prezentaciju.

Nešto mi je bio sumnjiv onaj 21step Kineski atenuator sa SMD otpornicima. Ne dopada mi se nikako ideja da zvuk zavisno od položaja pota prolazi kroz 0-20 komada otpornika. Zato sam ga vezao kao shunt potenciometar i dodao redni MF otpornik 33k, i sve je procvetalo u zvuku. Sada ovaj rotacioni preklopnik malo utiče na zvuk, možda samo preko parazitnih kapaciteta, ali taj uticaj postoji o kad je vezan kao klasičan potenciometar. Ista stvar važi za svaki potenciometar, samo je ovaj bolji jer je jeftin i ima identične kanale, što nije slučaj kod klasičnih potenciometara, pa ni kod ALPS-a.

Mana je što sam prepolovio ulazni napon, a time i izlazni, ali ima pojačanja dovoljno tako da je to manje bitno za mene. Kome treba više pojačanja, neka povećava vrednosti otpornika (10k+10k+2k7) u negativnoj povratnoj sprezi, samo ne treba preterivati, do 2x veće vrednosti.

Ako se izbaci balance pot, smanjenje ulaznog napona je samo 25%. Ovako kako ja na slici, gubitak je 50%.

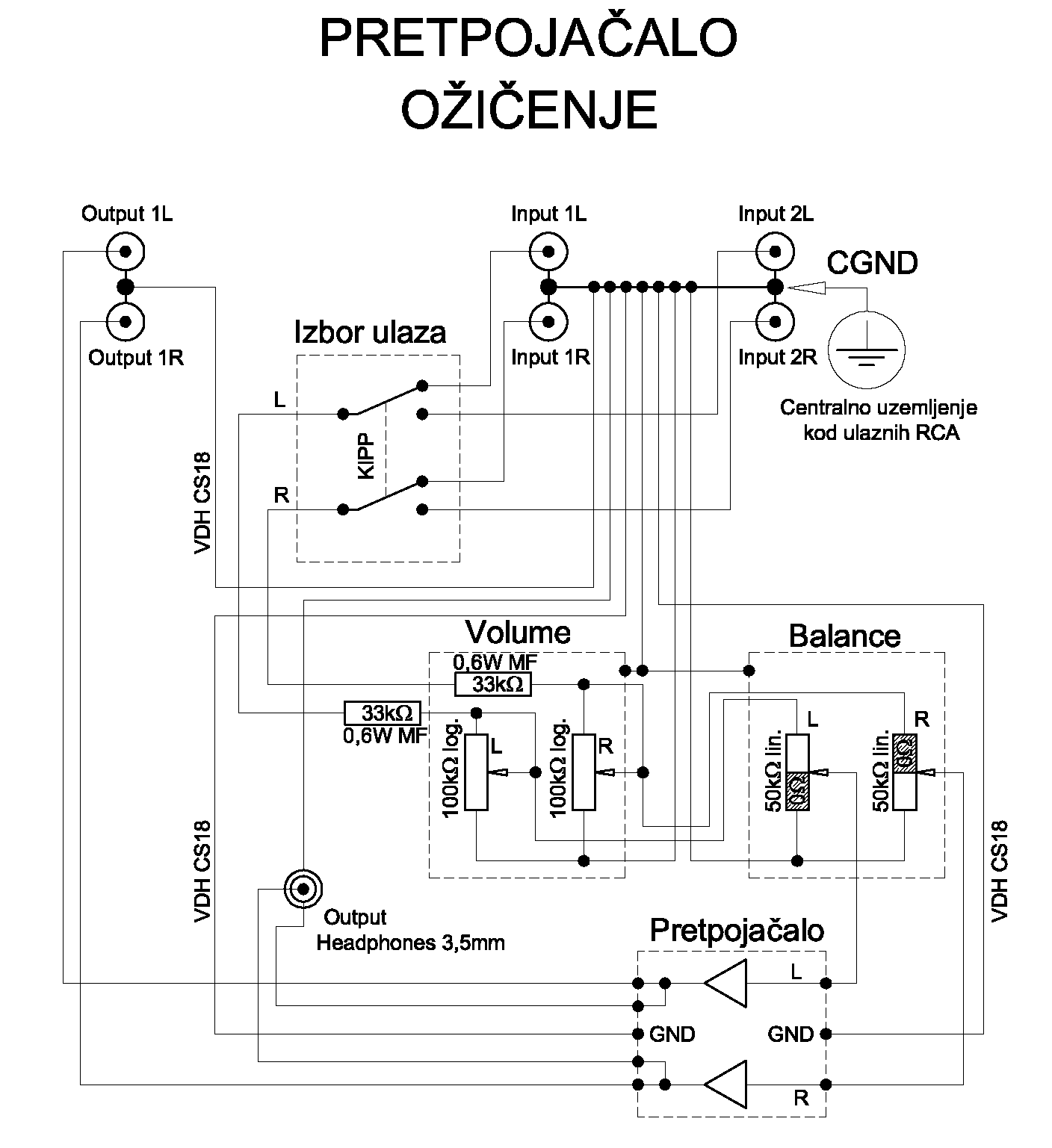

Ozicenje R3.png

Link do poruke
Podeli na ovim sajtovima

Samo da dodam još ovo,  pošto mi je već skrenuta pažnja.  Za shunt vezivanje bolje je koristiti potenciometar, jer prekid veze kod preklopnika daje maksimalni signal na ulazu u pretpojačalo, a time i na izlazu.

Inače rotacioni atenuator je ovakav, ima više pipaka na klizaču i rešen je kao "make before brake" izvođenjem same PCB tako da sam smatrao da smem da ga vežem kao shunt. Nema nikakvog šuškanja ili krckanja kad se vrti.

Ja sam dva kom. platio 25 dolara, ovaj je nešto skuplji koliko vidim. U svakom slučaju, prolazak signala kroz brojne jeftine SMD otpornike nije baš tako dobra stvar.

https://www.aliexpress.com/item/40002393...b201603_53

Link do poruke
Podeli na ovim sajtovima

To je isto kao pot, istije kao pot sa klikom, kvantifikovani potenciometar napravljen od otpornika. I sa sve klizacima.

Poenta je u konstantnoj impedansi uz atenuaciju signala.

Procitaj

https://www.diyaudio.com/forums/pass-labs/21198-constant-impedance-relay-resistor-logarithmic-attenuator.html



Pa u takvom sistemu, signal uvek prolazi kroz jedan otpornik... i odrzavaju se konstantne impedanse i na ulazu i na izlazu, sto je i smisao step atenuatora a ne varijanti potenciometara,,,

Link do poruke
Podeli na ovim sajtovima
15 minutes ago, vladd said:

To je isto kao pot, istije kao pot sa klikom, kvantifikovani potenciometar napravljen od otpornika. I sa sve klizacima.

Poenta je u konstantnoj impedansi uz atenuaciju signala.

Procitaj

https://www.diyaudio.com/forums/pass-labs/21198-constant-impedance-relay-resistor-logarithmic-attenuator.html



Pa u takvom sistemu, signal uvek prolazi kroz jedan otpornik... i odrzavaju se konstantne impedanse i na ulazu i na izlazu, sto je i smisao step atenuatora a ne varijanti potenciometara,,,

Ma znam, nego uzeh ovo da probam, i probao sam. Sad znam šta je to. Drugi tip je potreban definitivno ili neka mrga sa relejima.

Jedan komad sam rasturio da napravim center detent balance potenciometar, kad stignem. Tu neće biti toliko problema, signal prolazi kroz jedan do dva otpornika, više za balance i ne treba, samo sitna korekcija levo desno.

Link do poruke
Podeli na ovim sajtovima
  • 1 month later...

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan.

DC offset 0,1-0,2mV, bez sprežnih kondenzatora radi, DC sprega sa izlaznim pojačalom bez problema.

U početku malo oštar zvuk, kasnije pesmica. Rezolucija i brzina, tako bih ga opisao najkraće, treba još malo da se razradi, a kako stoje stvari ima danima da se razrađuje.

Opseg od ispod 1Hz do 1,3MHz (-3dB). Lepe četvrtke na 20Hz i 20kHz.

Isplatilo bi se napraviti pretpojačalo sa ovim OPA, sa nekim dobrim trafoom i napajanjem to je jedan vrhunski uređaj.

Ne zvuči kao lampe, nema tu fluidnost i lepotu srednjih, ali je brutalno čisto i definisano. Ne preporučujem za FR zvučnike, samo za klasične.

Koristim priliku da se zahvalim @Mikorist za ideju i @Superhik za nabavku istog u ovim teškim vremenima.

Na oscilogramima, žuto je ulaz, plavo je izlaz iz pretpojačala.

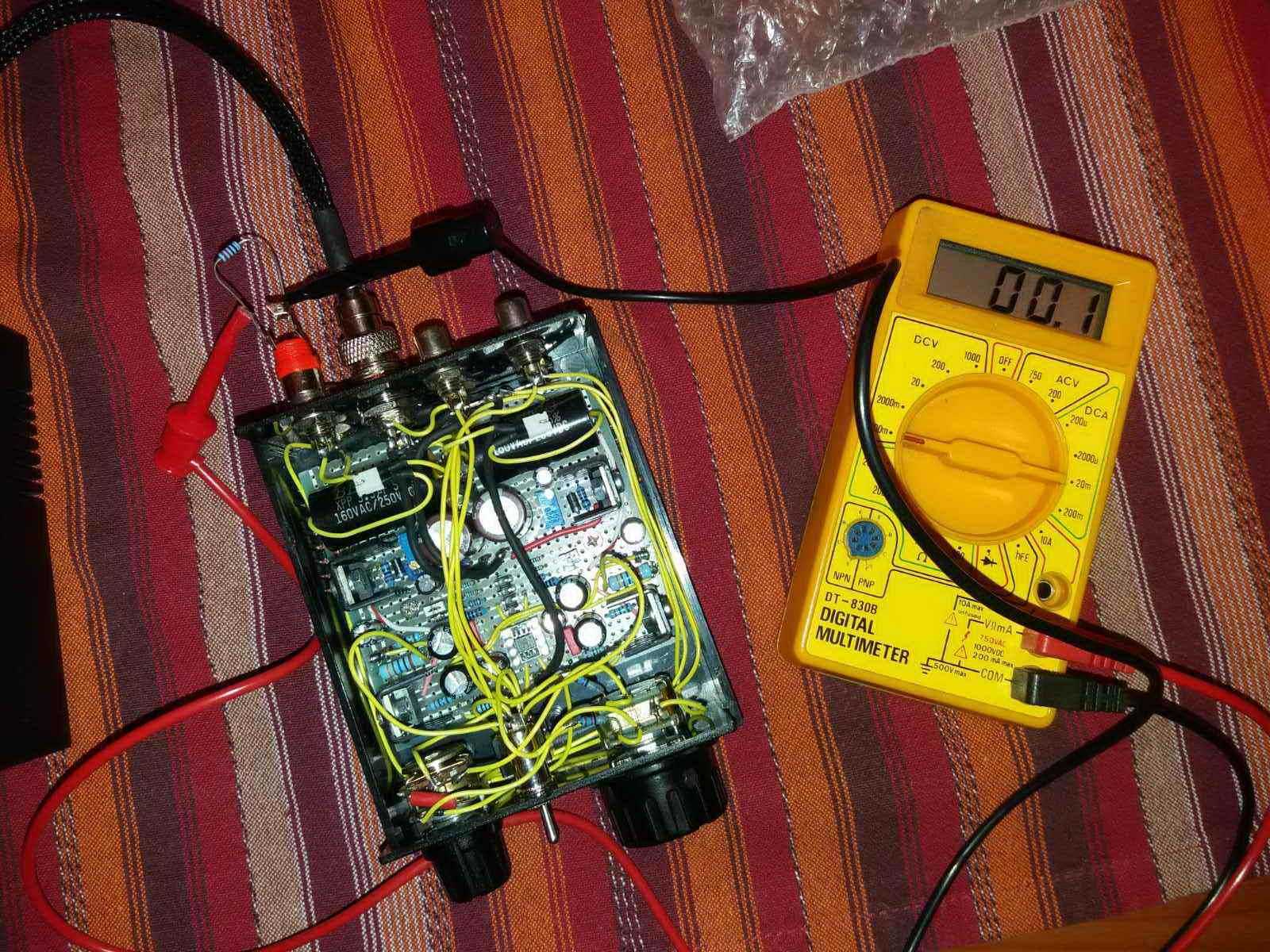

Preamp OPA1612.jpg

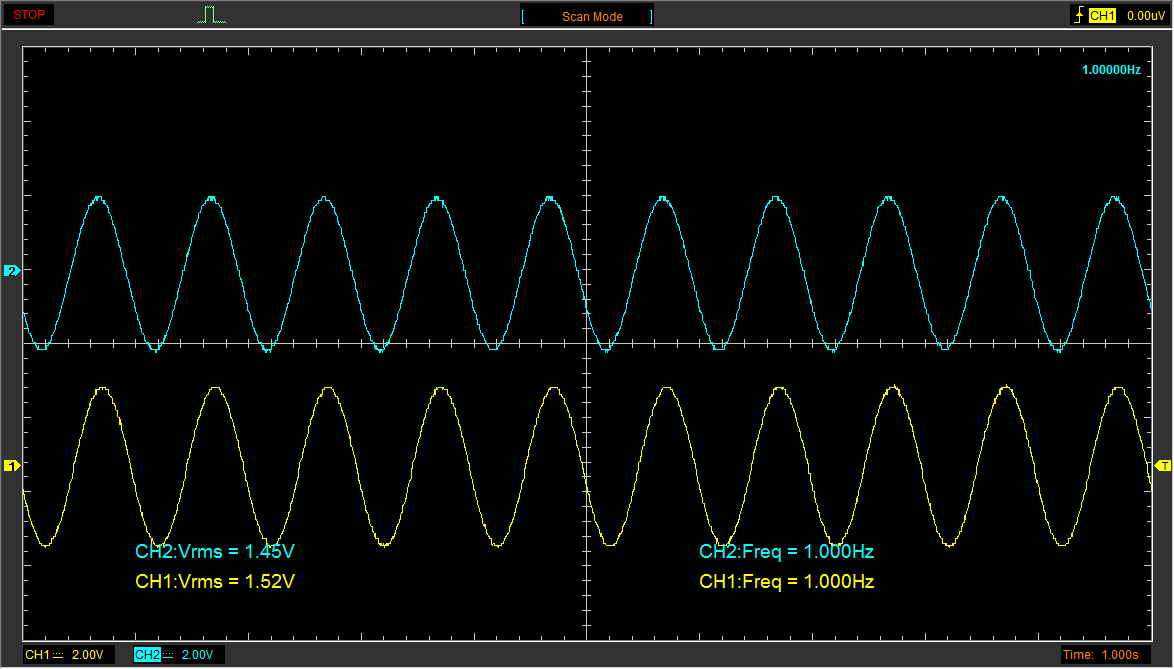

1 hz sin.jpg

1.3 mhz sin.jpg

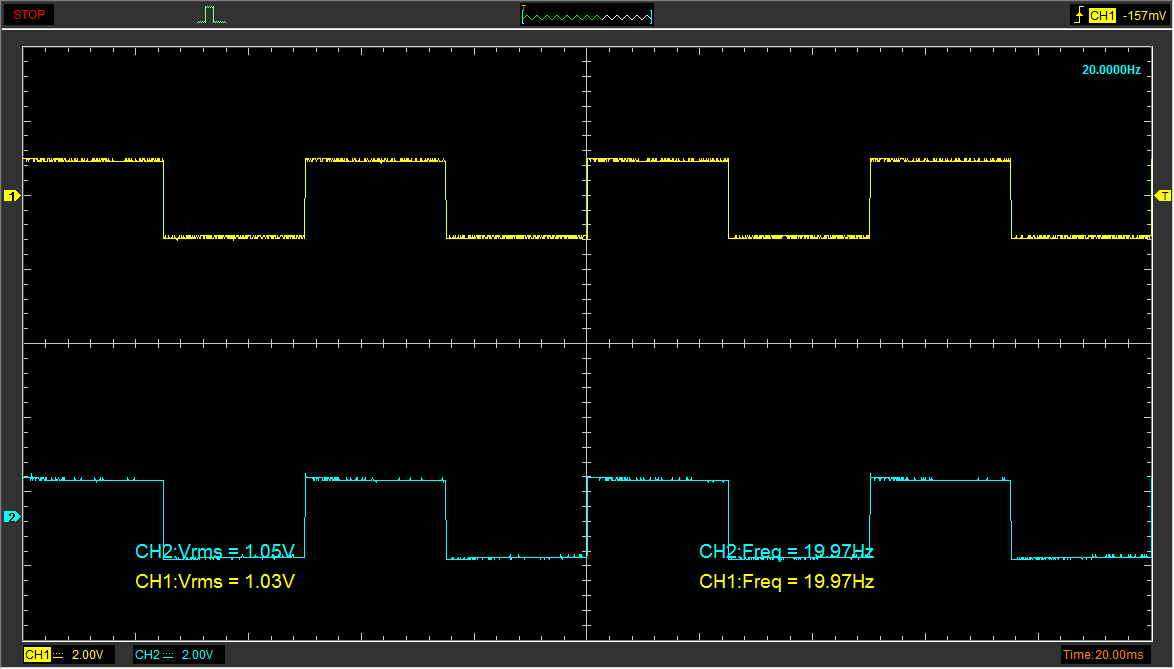

20hz cetvrtke.jpg

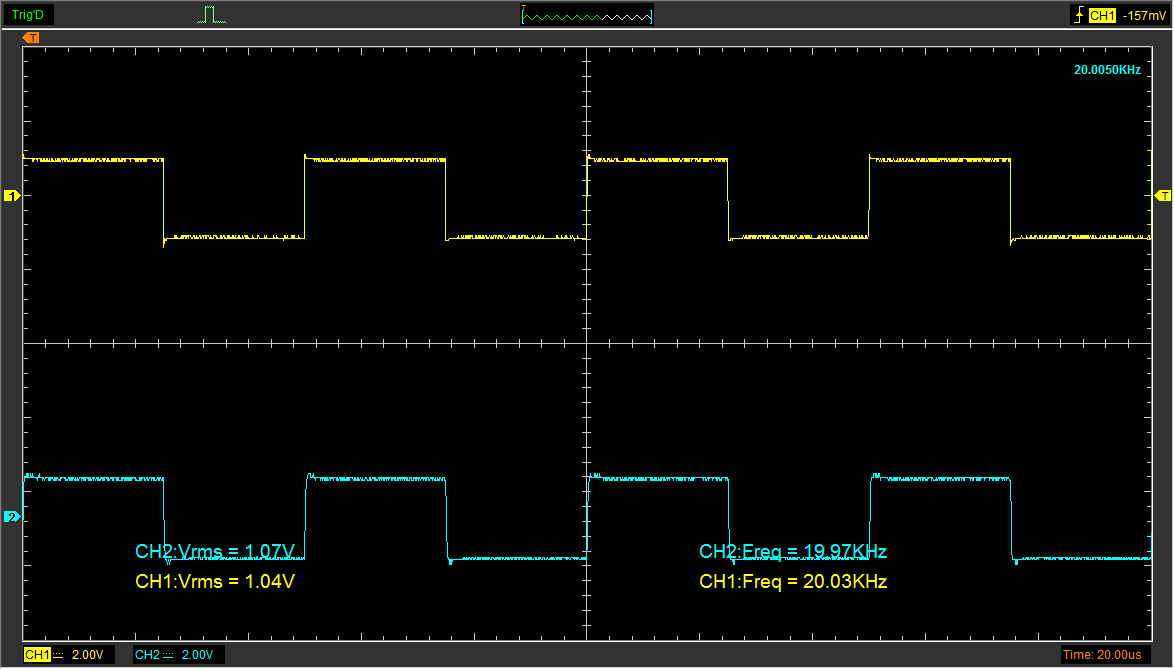

20khz cetvrtke.jpg

Link do poruke
Podeli na ovim sajtovima
  • 1 month later...
On 17.3.2020. at 12:03, NIXIE reče

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan

OPA1612 je biser... Hvala kolegionima na BIG DIY koji me ubediše u kvalitet.:happy64:

btw. treba mu oko 2 meseca da se usvira.... ne zvuči kao lampa ali ne zvuči ni kao tranzistor - ima taj specifičan milozvuk koji ne može lako da dosadi. :D
