Jump to content
NIXIE

Mini pretpojačalo sa OP

Preporučeni Komentari

Za slušalice treba još podići napon napajanja i struju kroz mosfet. Radi i ovako sa Sennheiser HD430 (600oma) ali treba ipak malo više za niskoomske slušalice. Kao pretpojačalo je stvarno dobro, a cena prava sitnica. Nedostaje mu malo fluidnosti u zvuku koje daju lampe, to ne može sa OP da se dobije. Čak je OPA2604 malo bolji u tom pogledu, ali OPA1612 je detaljnjiji i čistiji. Dobro je što može puno OP da se koristi pa kome se šta sviđa. Adapter koji je potreban za OPA1612 i podnožje sigurno imaju neki negativan uticaj na zvuk.  Bilo bi zanimljivo uraditi SMD verziju ovoga bez adaptera i podnožja sa shunt regulatorima u napajanju umesto LM317/337. To nije ovako fleksibilno ali mislim da bi dosta bolje zvučalo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 5 časa, Mikorist reče

Što se tiče slušalica - mislim da je najbolje staviti onaj tvoj beli kabl posrebreni sve do drajvera u slušalicama. I između koji prolazi kroz headband :sarcastic_hand:

Pošto tog belog nema više, našao sam mu zamenu (pre vanrednog stanja naravno). Čak mi i bolje zvuči ovaj i ako je tanji. Konstruktivno su isti, samo beli ima deblju izolaciju. Vezan je kao koaksijani, dve žice paraleleno spojene okolo širm.

https://www.ebay.com/itm/PTFE-Twisted-26AWG-Precision-Shielded-silver-plated-signal-cable-wire-3meter/222280078120?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pozdrav

Počeo sam da učim Eagle i i iz onog što sam mogao da protumačim od Vas mnogo iskusnijih ja sam , nadam se delimično i primenio.

Napajanje će biti Apex A class PSU

Na pločici su skoro svi elementi, fale lemne tačke za GND , +- vodove...

Ovaj raspored delova mi je u mislima i mislim da sam se tu i zaglavio jer mi se  sada ova ideja usadila i svaka promena je minimalna, uglavnom se sve vrti oko istog.

Možda neka preporuka za postavljanje drugačijeg rasporeda kako bih imao bolje vodove za GND-a ....

NEXI OPA 2.png

NEXI OPA 2-2.png

NEXI OPA 2.brd NEXI OPA 2.sch

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Pozdrav

Trenutno sam doradio PCB. I dalje su sprežni kondezatori tu... sve kao na postavljenoj šemi . Videću na drugom PCB-u da ih izbacim , smanjiće se i pločica automatski.

Mislim da sam sada malo bolje uradio a dodao sam i otpornik 82ohm-a koji povezuje CGND-e
Uspeo sam da svedem kratkospojnik jedino na - vodu. nadam se da je ta opcija OK do nekle.
Dikapling 100nf 100V na 22mf ide odozdole direktno.

NEXI OPA 2 TEST 1.png

NEXI OPA 2 TEST 1-2.png

NEXI OPA 2 TEST 1.brd NEXI OPA 2 TEST 1.pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

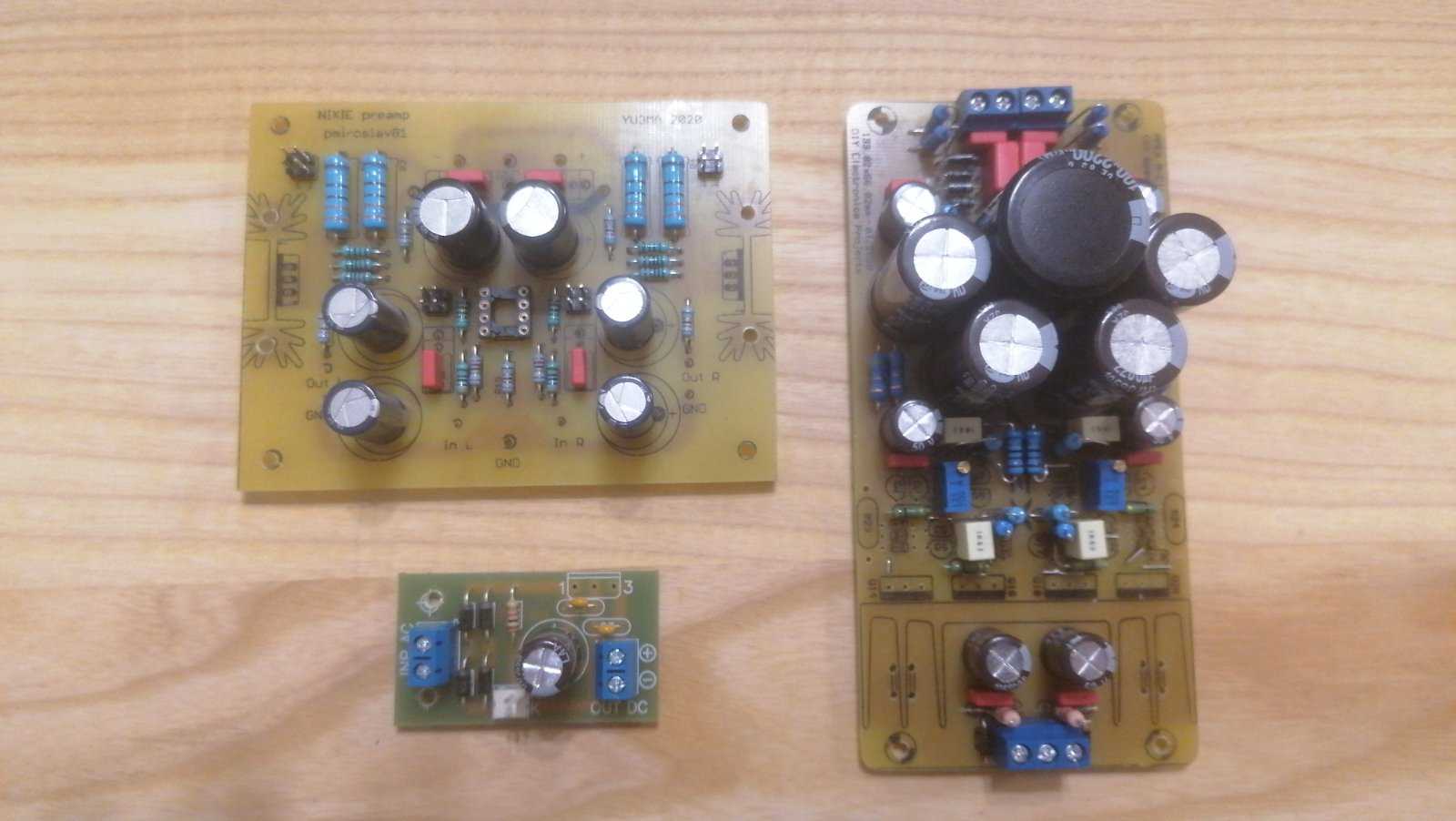

Stigle pločice, baš onako lepe. Sa Apex A-class PSU će se kombinovati, besan trafo, rotacioni preklopnik umesto potenciometra, kvalitetni delovi i žice....


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Čika Brko, ništa Rusko neće biti, sve od dušmana nabavljam. :D

Pretpojačalo nema sprežnih kondenzatora, zato ga i volem.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 12 časa, чика-Брка reče

jel ce da bidnu neke ruske dzige ?

Džige iz Severne Koreje :msn-rofl:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Daj kaži šta Rusko da turim. :guns2:

Možda tekst na kutiji?





Абсолютно первоклассный предусилитель - практически Хигх Енд

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ja uzeo u Silkenu  ove na ulazu https://silken.co.rs/proizvod/1000-16nic/  kažu da su za industrijsku namenu i da su odlični ?  ,  za napajanje https://silken.co.rs/proizvod/470-50-fr/ ostalo WIMA i MF otpornike u MG electronic-u i Kelco-u kao i Irf 510 ( valjda su original ) , Opa 1612 moguće da ću uspeti da nabavim https://www.audiophonics.fr/en/composants-electronique-aop/opa1612-dual-opa-dip8-unit-p-14507.html ,obećali mi rođaci iz FR  :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 4 minuta, pmiroslav81 reče

Irf 510 ( valjda su original )

Jesu more, nema fake tih jeftinih mosfetova. Kondenzatori su svi odlični. Mene samo malo brine koliko su stajali na lageru, ali to je sad lutrija.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Skoro je dopunjen lager u Silken-u, bar kad su u pitanju Samwha 400VDC, tako mi rece zena koja radi tamo mada to mozda vazi i za ostalo.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Razmišlao sam i o Nichicon gold ali sada ovako pa ću probati i sa njima pa ću uporediti 😀😀😀 ali njih sam razmišljao samo na putu signala one od 1000mf a u napajčkom delu mislim da ne treba njih da stavljam one od 470mf  ili se varam?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Svaki ti kondenzator daje malo drugačiji zvuk, to je neizbežno. Menjati ih nije praktično. 1000uF 16 V su u NFB i nisu na putu signala. Može i bez njih, stavi se kratkospojnik. Verovatno će i malo bolje zvučati,  ali onda operacioni pojačava i DC napon što nisam želeo. Lako se to proba, sa i bez kondenzatora, stavi kondenzatore i dodaj žičani bypass sa jednim džamperom pa možeš brzo probati obe varijante.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

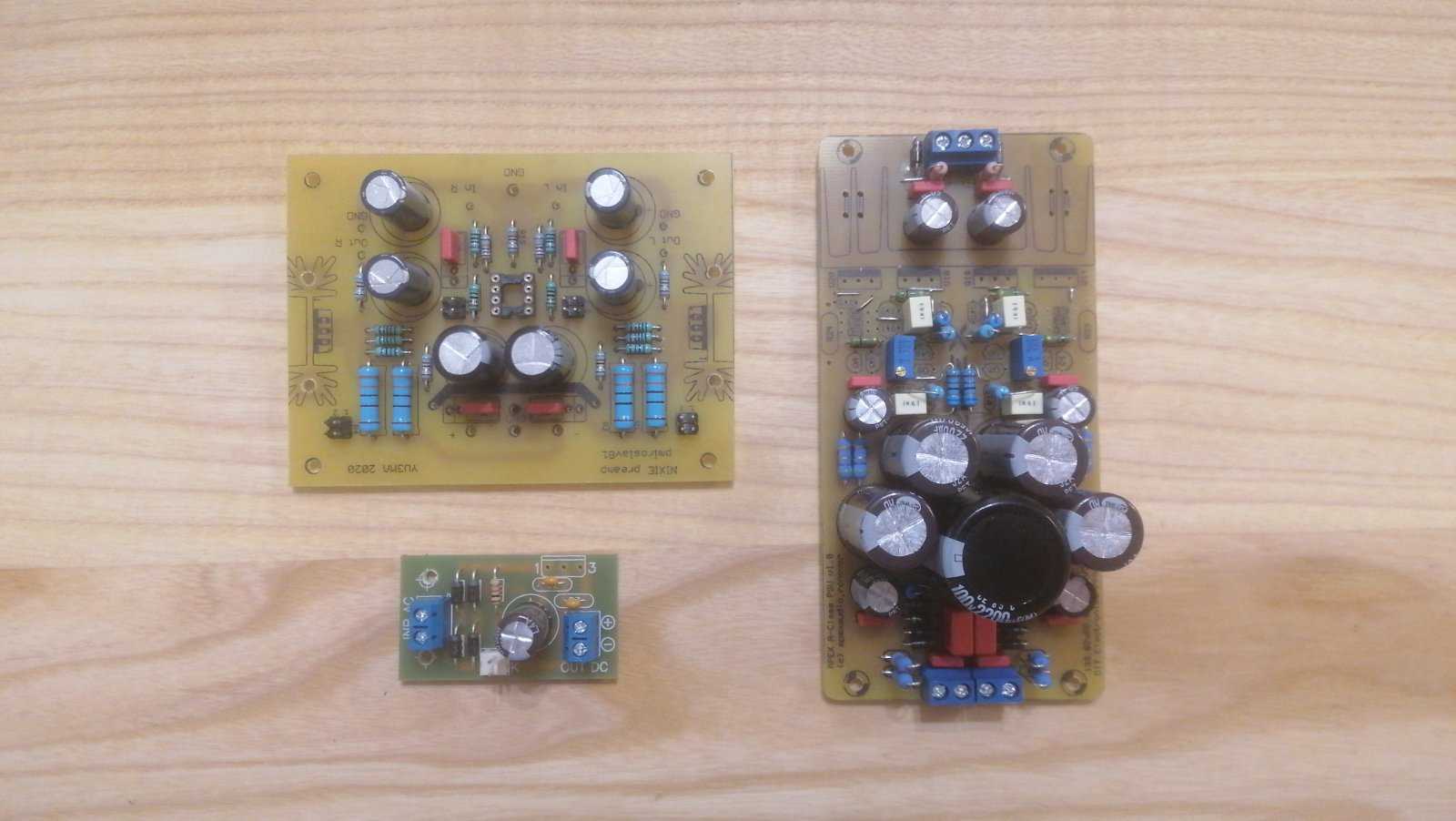

Nisam mogao da izdržim. Ostalo još malo za lemiti.... 😀😀😀😀

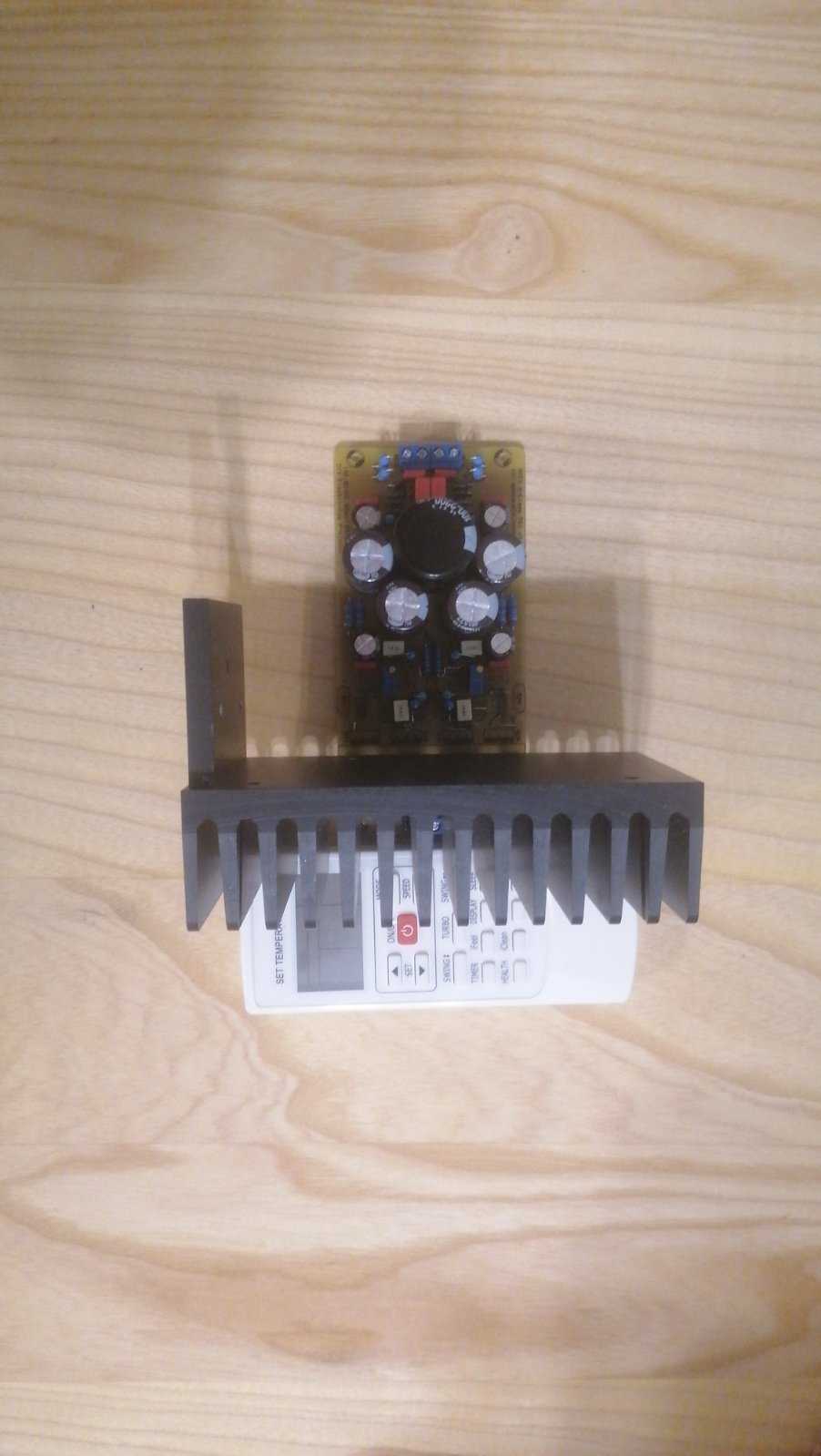

Razmišljao sam da stavim veliki hladnjak i napone na trafou sekundare 24VACpa da napravim zasebnu kutiju za napajanje gde ću moci kada mi zatreba da štelujem napon od 15 - 24VDC i tako po želji kačim i napajam različite preampe ili mi to nije dobra ideja ? Ili ipak svako da ima svoje napajanje i da ne razmišljam?

Iskreno planiram da napravim 3-4 preampa ali voltaže su im 15,18,22 i 24VDC





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Kreiraj nalog ili se prijavi da daš komentar

Potrebno je da budeš član DiyAudio.rs-a da bi ostavio komentar

Kreiraj nalog

Prijavite se za novi nalog na DiyAudio.rs zajednici. Jednostavno je!

Registruj novi nalog

Prijavi se

Već imaš nalog? Prijavi se ovde

Prijavi se odmah

  • Članovi koji sada čitaju   0 članova

    Nema registrovanih članova koji gledaju ovu stranicu

×
×
  • Kreiraj novo...
