Mini pretpojačalo sa OP


Preporučeni Komentari

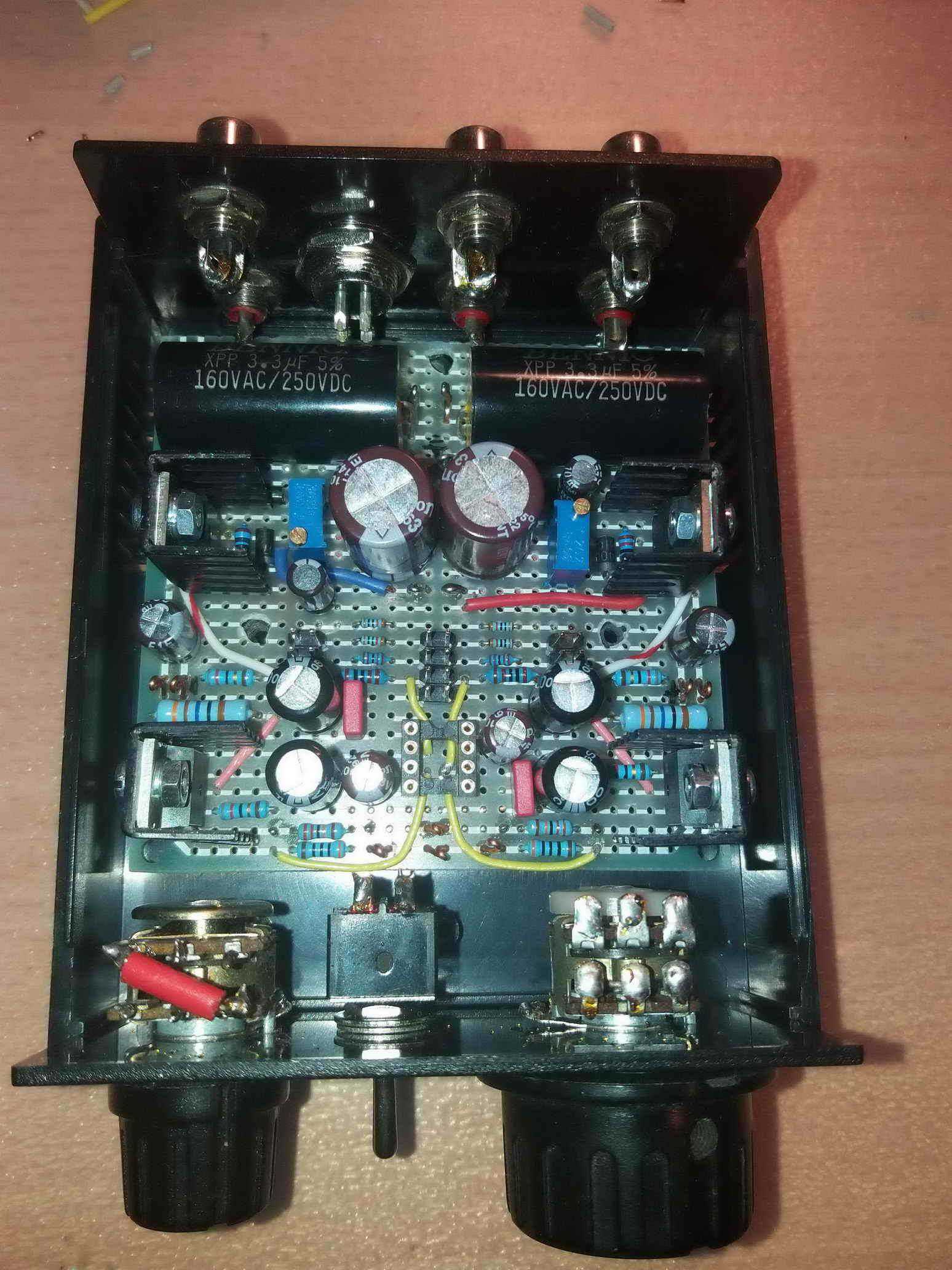

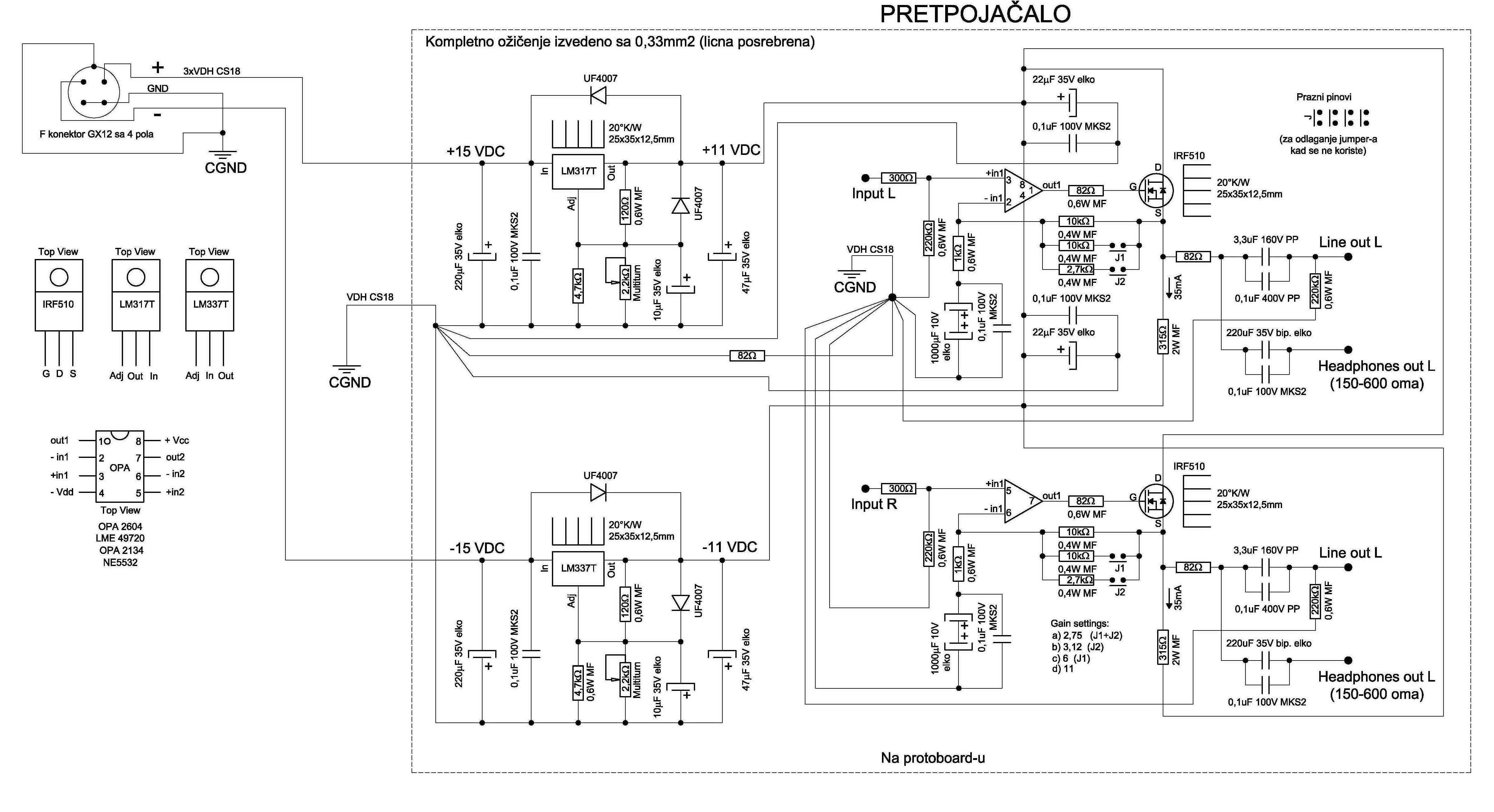

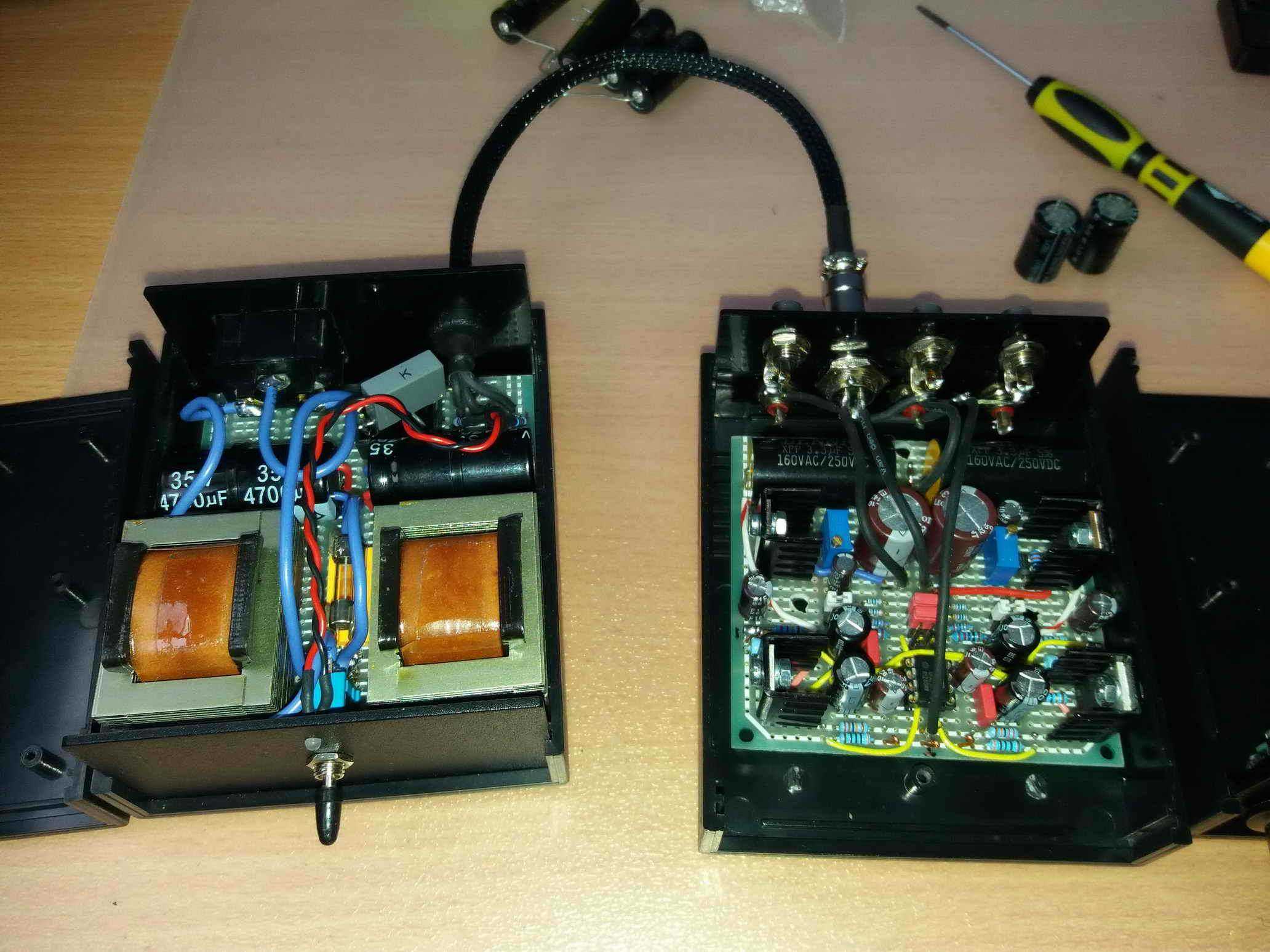

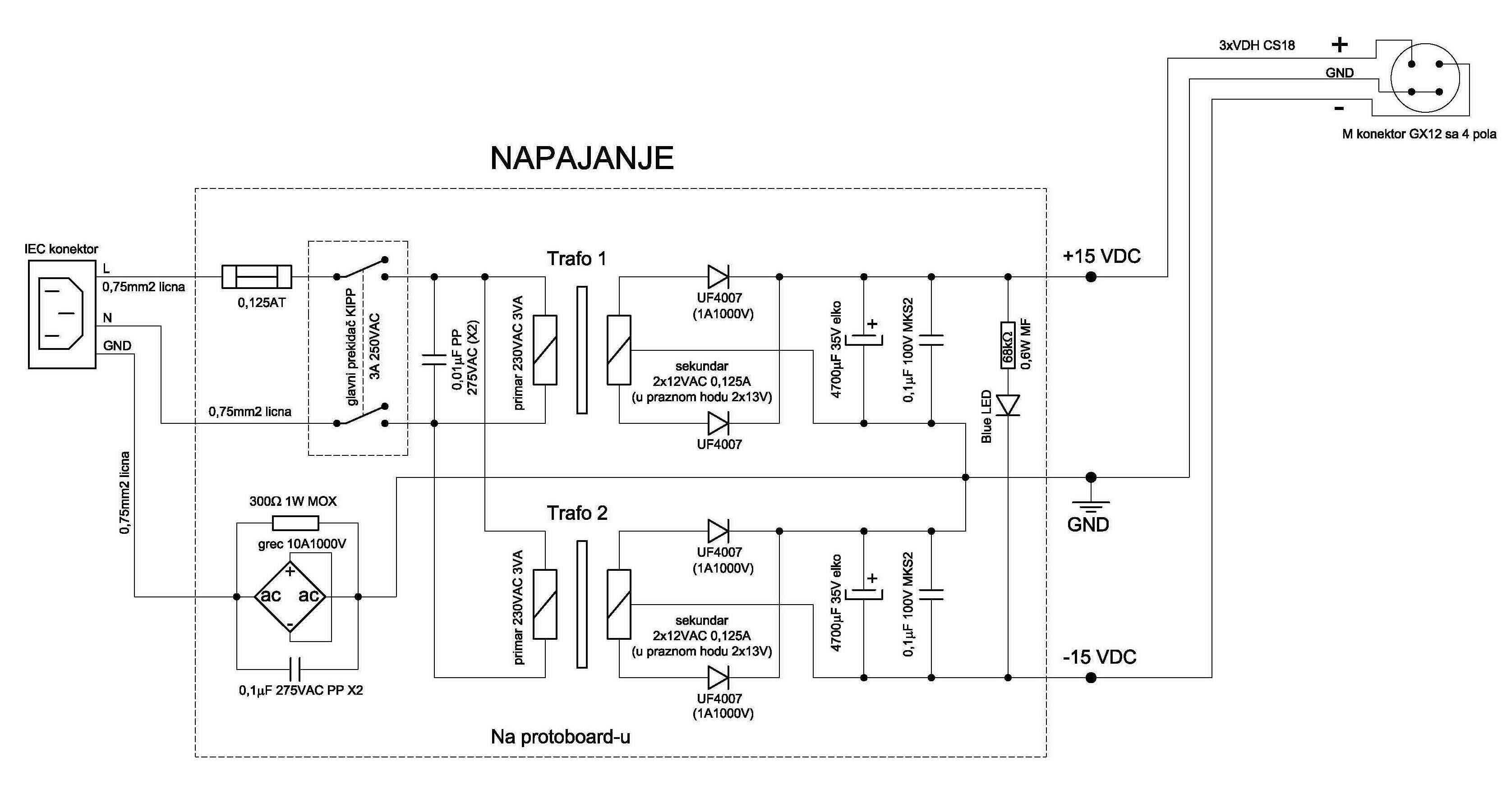

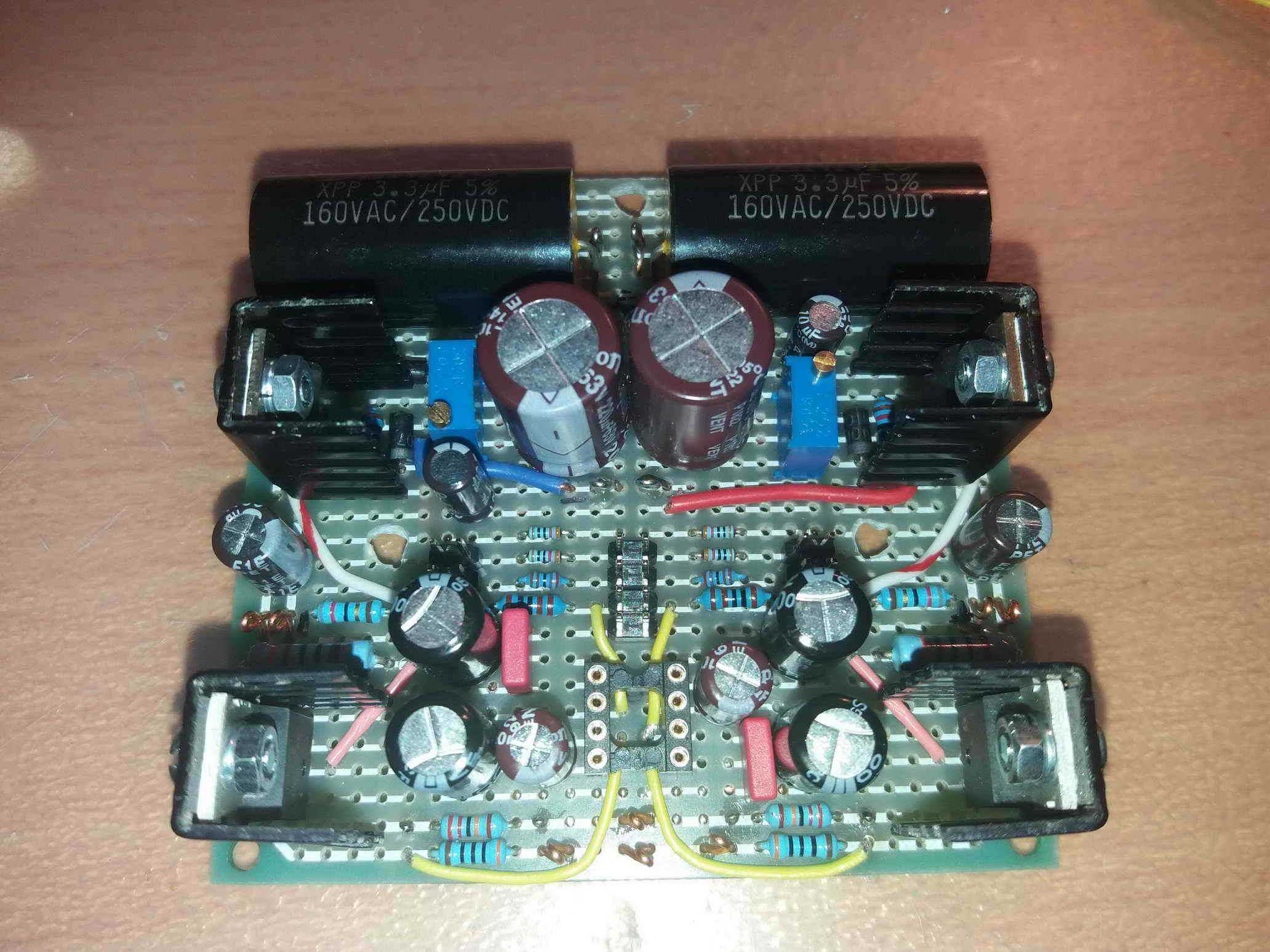

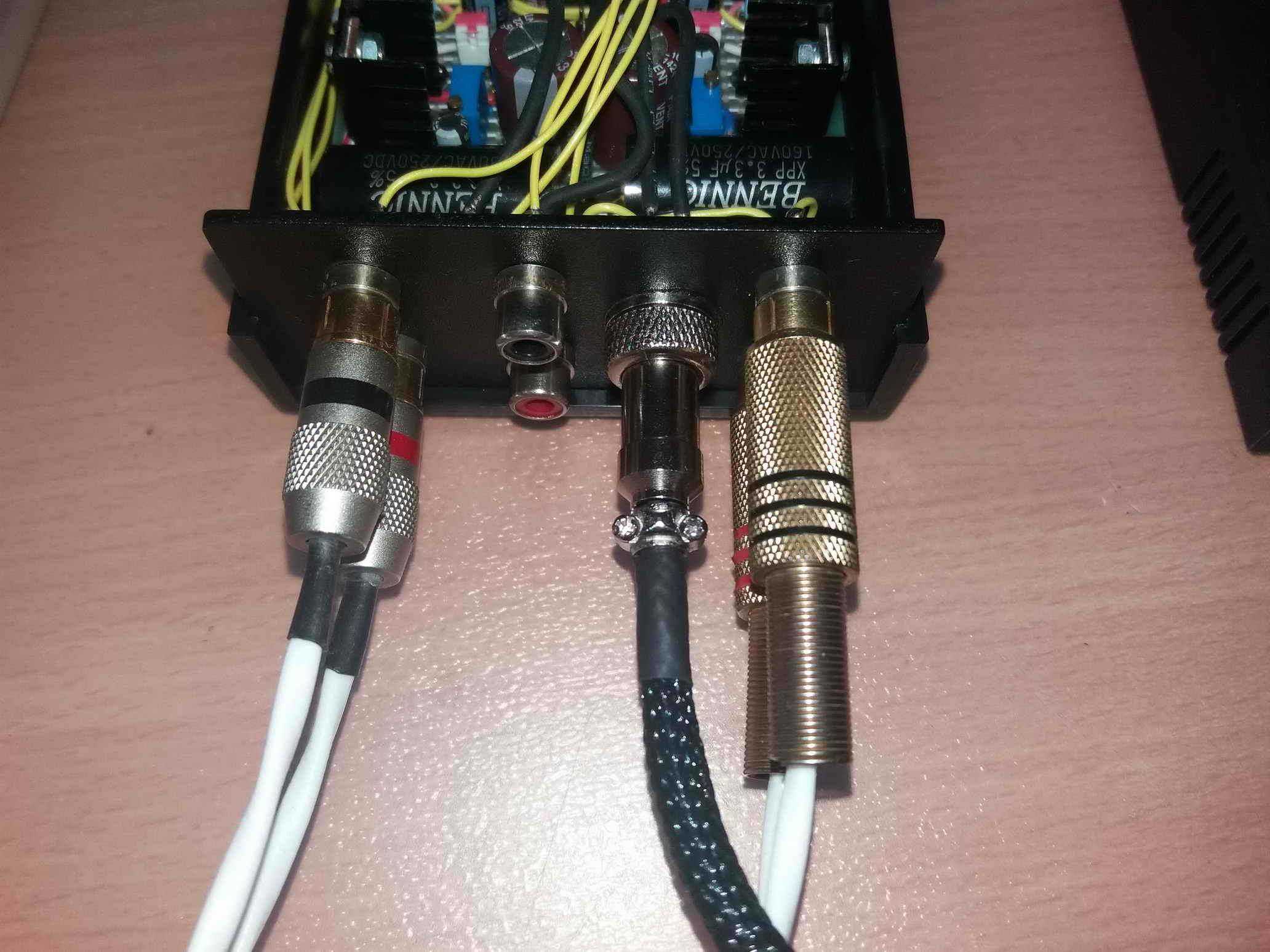

Sastavih ovo da potrošim što više delova koji mi stoje bezveze po kutijama, kupio sam bukvalno samo IRF510 i GX12 konektore u Kelco, sve ostalo sam već imao. Zato je malo čudno i skromno napajanje ali koristio sam trafoe iz fijoke (da se ne baci). U principu za ovo treba napajanje od +-15 do +-18V.

Treba mi neko malo pretpojačalo pristojnog zvuka, sa promenljivim pojačanjem, a da može usput da pokrene i visokoomske slušalice koje imam. Deo za slušalice još nisam izveo, prvo ću da probam kako to svira.

Ako bude baš dobro, možda napravim bolju varijantu sa shunt napajanjem, malo Mundorfa i slično. OPA radi u A klasi otprilike do nekih 2,5VRMS jer oko 3,7V treba da ima na izlazu OPA kako bi izlazni mosfet bio u otvorenom stanju. Meni za punu snagu pojačala treba manje od 2VRMS, a tako je uglavnom kod većine.

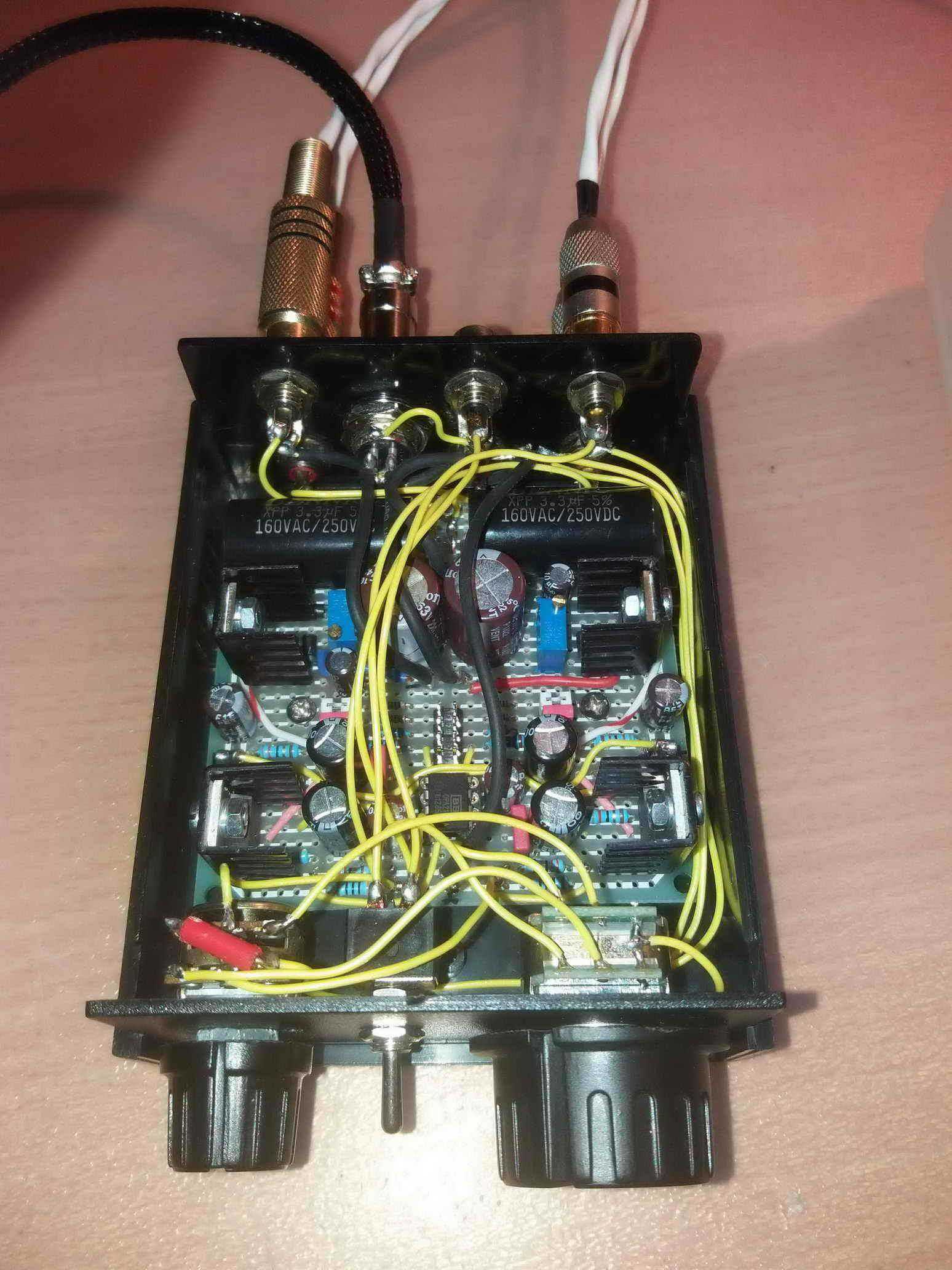

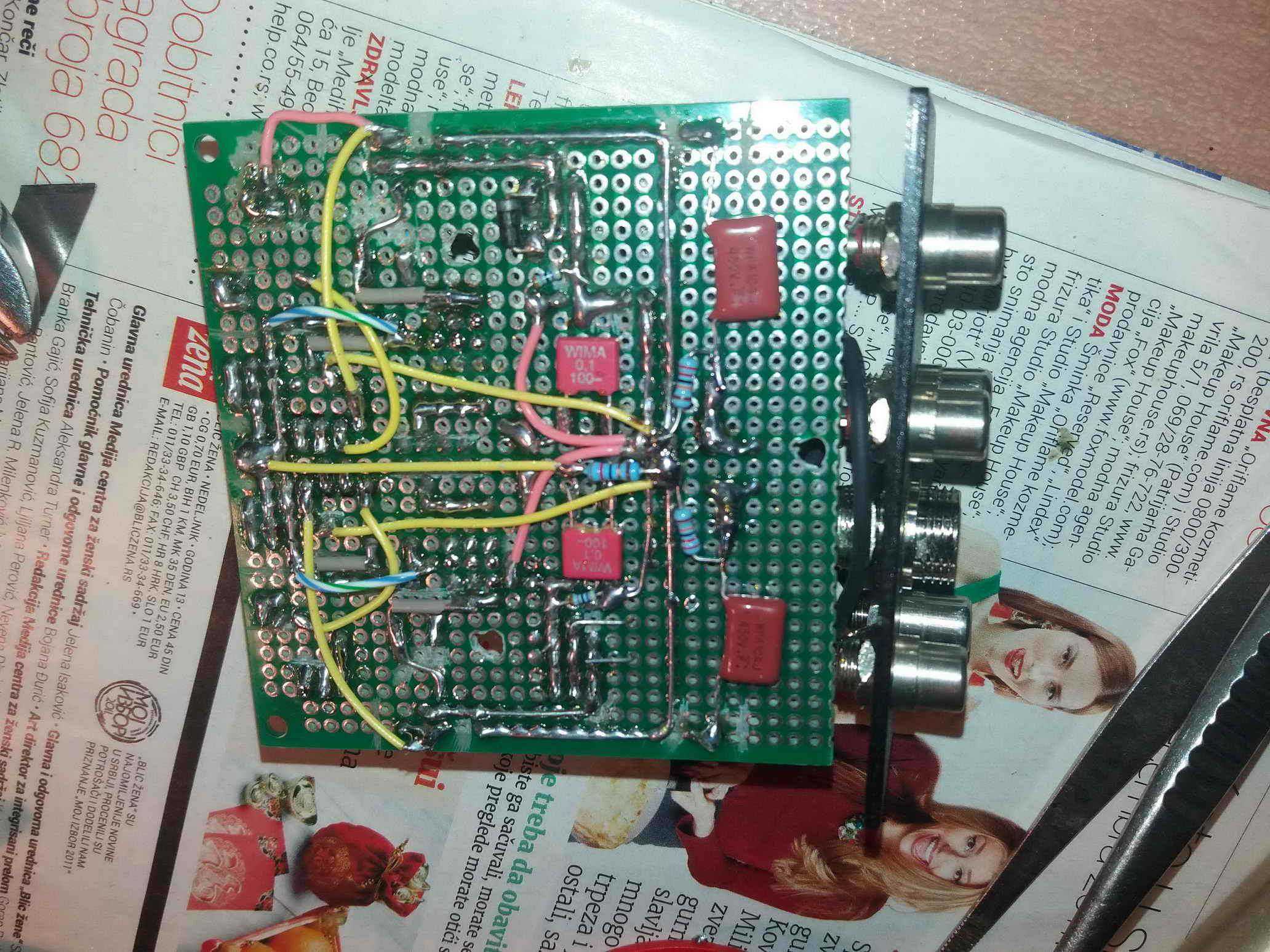

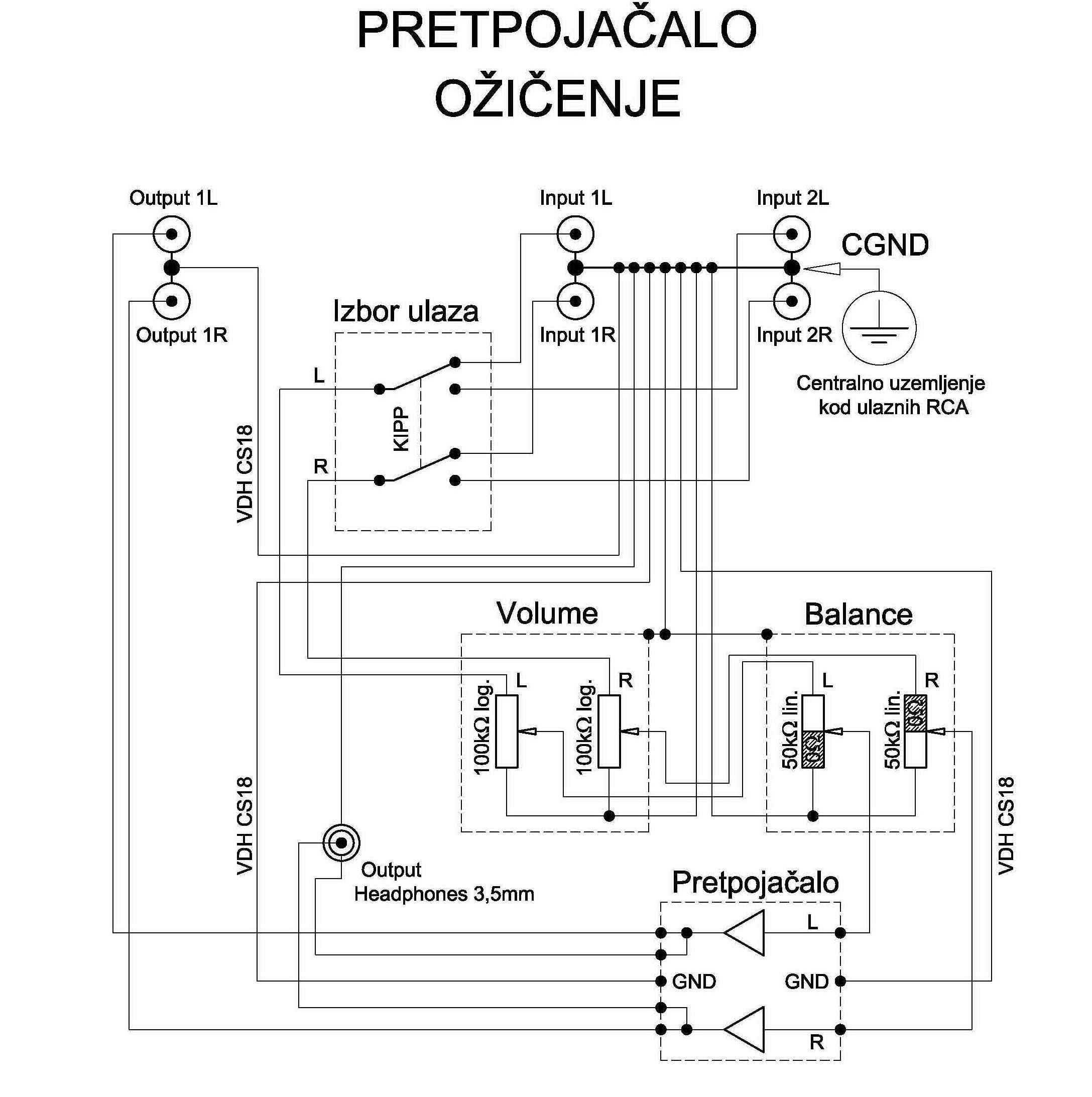

Umesto potenciometra na ulazu je rotacioni prekidač Kineski sa SMD otpornicima, 100k da i njega usput probam. Ožičeno je sa VDH CS18 i Dunavkovim posrebrenim žicama.

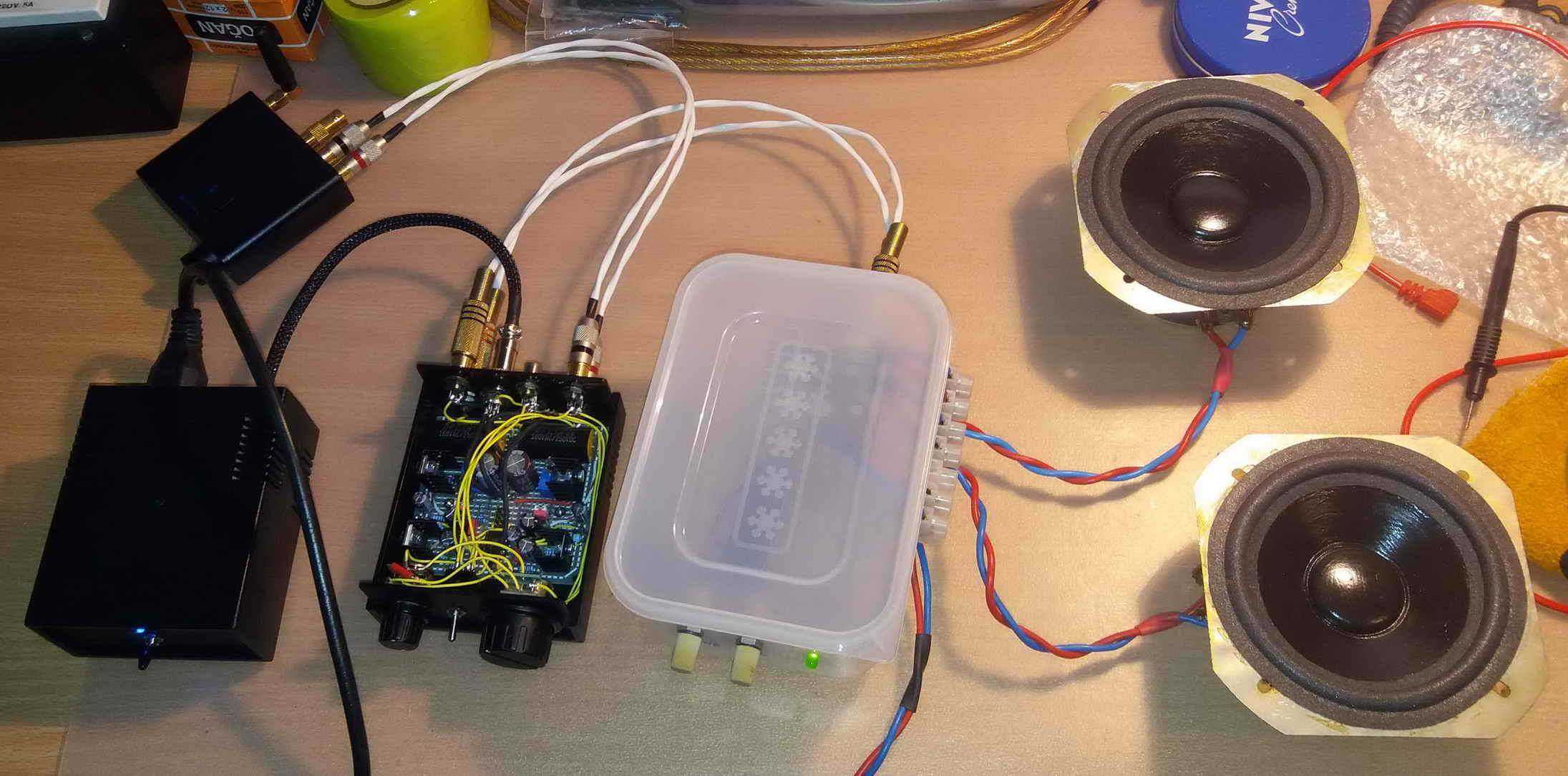

Slušao sam samo oko pola sata, tako da nemam nekih posebnih utisaka, lepo čisto i dinamično zvuči na prvu loptu sa OPA2604, imam još LME49720, OPA2134 i NE5532 za probu. Trenutno sam van kuće i tako će ostati do vikenda, kad se vratim napisaću šta je bilo sa OPA roling-om i slušalicama.

Ideju sam dobio odavde:

http://www.huennebeck-online.de/diy/pre-1.eng/pre-1.pdf








Link do poruke
Podeli na ovim sajtovima
  • Odgovora 116
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Popularni postovi

Sastavih ovo da potrošim što više delova koji mi stoje bezveze po kutijama, kupio sam bukvalno samo IRF510 i GX12 konektore u Kelco, sve ostalo sam već imao. Zato je malo čudno i skromno napajanje ali

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan. DC offset 0,1-0,2mV, bez sprežnih kondenzatora radi, DC spr

Postovane slike

Svaka čast!

Cela skalamerija u A klasi, ali OP amp nije.
Vrlo prosta modifikacija (dodatak) kako bi i OP amp bio u A klasi, je dodavanje otpornika direktno između G i S izvoda izlaznog MOSFet-a. Kako je napon na tim izvodima praktično identičan, to će i struja kroz otpornik biti konstantna, te će i OP amp biti konstantno opterećen (gurnut u A klasu).
Za Ugs ~ 3V sledi R=1k5 i dobije se 2 mA kroz OP amp. Ovo po sećanju - najbolje je premeriti Ugs u stvarnosti i tako podesiti R. Naravno, ako postoji volja... :-)

Link do poruke
Podeli na ovim sajtovima

ako je virtuelna nula na izlazu opampa na nivou 3-4V , bas me zanima kako izgleda prava postena analiza rada izlaznog stepena ........



:)



ene , 11V napajanje je bas malo za IRFP , medjuelektrodni kapacitet jos divlja na tako malom naponu ...... 15V je nekako minimumminimumaminimuma ...... znam da su trafoji iz fiJoke , al morah napomenuti

Link do poruke
Podeli na ovim sajtovima
8 hours ago, Quattor said:

Za Ugs ~ 3V sledi R=1k5 i dobije se 2 mA kroz OP amp. Ovo po sećanju - najbolje je premeriti Ugs u stvarnosti i tako podesiti R. Naravno, ako postoji volja... :-)

Volja postoji, biće verovatno i razlike u zvuku. Sprava je eksperiment jeftinog tipa, ako se pokaže može dobiti i skuplji oblik.

Link do poruke
Podeli na ovim sajtovima
8 hours ago, Zen Mod said:

15V je nekako minimumminimumaminimuma ...... znam da su trafoji iz fiJoke , al morah napomenuti

15-18V, radi i ovako ali malo je. U onu crnu kutiju nije mogao ni stati veći trafo uzeo bih u Kelco mislim da imaju 2x18V 5VA ili bolje 10VA .

Link do poruke
Podeli na ovim sajtovima
5 hours ago, guja011 said:

ne vredi. uostalom niksa praznio fioke pa to stavio. ista priča za grec.

Imam tih dioda UF4007 i BA159 pa ih trpam svuda. Kad sam video Kineske 1N4007 u Kelco sa onim tankim izvodima odustao sam i nakupovao ovih.

Link do poruke
Podeli na ovim sajtovima
20 hours ago, Quattor said:

Svaka čast!

Cela skalamerija u A klasi, ali OP amp nije.
Vrlo prosta modifikacija (dodatak) kako bi i OP amp bio u A klasi, je dodavanje otpornika direktno između G i S izvoda izlaznog MOSFet-a. Kako je napon na tim izvodima praktično identičan, to će i struja kroz otpornik biti konstantna, te će i OP amp biti konstantno opterećen (gurnut u A klasu).
Za Ugs ~ 3V sledi R=1k5 i dobije se 2 mA kroz OP amp. Ovo po sećanju - najbolje je premeriti Ugs u stvarnosti i tako podesiti R. Naravno, ako postoji volja... :-)

Malo sam čitao o dovođenju izlaznih stepena OPA u A klasu jerbo nemam iskustva sa tim. Koliko vidim otpornik je loše rešenje, tu se stavlja CCS ka jednom napajanju.

Znači za sada ostaje ovako, da se malo premeri, posluša i probaju slušalice. Bitno je da lepo zvuči sa najbednijim delovima i napajanjem, ako tu padne nema dalje, a ako prođe test onda možda bude i neka skuplja varijanta u nekoj pristojnoj kutiji.

Link do poruke
Podeli na ovim sajtovima
1 hour ago, NIXIE said:

Malo sam čitao o dovođenju izlaznih stepena OPA u A klasu jerbo nemam iskustva sa tim. Koliko vidim otpornik je loše rešenje, tu se stavlja CCS ka jednom napajanju.

U ovom slučaju je efekat identičan, jer je Ugs napon konstantan (AC/DC) pa je i struja konstantna.
Može da se proba što-šta... Zavisi i od topologije izlaznog stepena u OP-u, šta je optimum. No pošto ja nisam čika Bob Widlar, moji dometi se tu i završavaju... :drinks:
