Mini pretpojačalo sa OP


NIXIE

Preporučeni Komentari

16 minutes ago, NIXIE said:

Na ulaznim RCA formira se CNGD i sve se tu uzemljava. Nisam koristio širmovane kablove samo po jednu žicu. Ako koristiš širmovane,  jedan kraj širma se uzemlji na CNGD direktno,  a drugi kraj ili visi slobodno ili se opet veže na CNGD preko jedne posebne žice i više otpornika 50-100 oma, po jedan za svaki širm. Ta varijanta uzemljenja ima u Aikido pretpojačalu prikazana. Star grounding ima puno žica za uzemljenje ali nema mogućnosti da napraviš ground loop i time brum. Naravno, i kutija bi valjalo da bude metalna.

Bice metalna kutija od brusenog aluminijuma sa graviranim logom. Ako posedujete vas logo, ili zelite da nekako obelezim ovu tvorevinu, rado cu gravirati.

Link to comment
Podeli na ovim sajtovima

1 hour ago, Aleks_00 said:

Bice metalna kutija od brusenog aluminijuma sa graviranim logom. Ako posedujete vas logo, ili zelite da nekako obelezim ovu tvorevinu, rado cu gravirati.

Obeleži ga po svojoj želji, ja sam to i onako prekopirao. Samo me zanimalo da li će da zvuči dobro i da mi bude rezervno pretpojačalo od delova koji su se nakupili po kutijama i fijokama. Nisam ništa sa OPA naravio ima sigurno 1/4 veka. Samo sam ih zabadao u CD plejer iz radoznalosti da čujem kako zvuče.

Link to comment
Podeli na ovim sajtovima

1 minute ago, NIXIE said:

Obeleži ga po svojoj želji, ja sam to i onako prekopirao. Samo me zanimalo da li će da zvuči dobro i da mi bude rezervno pretpojačalo od delova koji su se nakupili po kutijama i fijokama. Nisam ništa sa OPA naravio ima sigurno 1/4 veka. Samo sam ih zabadao u CD plejer iz radoznalosti kako zvuče.

Dogovoreno, kacim posle slike plocice i seme. Spreman sam da primim prigovore, i modifikacije. :clapping:

Link to comment
Podeli na ovim sajtovima

4 minutes ago, Aleks_00 said:

Dogovoreno, kacim posle slike plocice i seme. Spreman sam da primim prigovore, i modifikacije. :clapping:

Jel praviš sa duplim ili jednostrukim OPA? Recimo OPA2604 ili OPA604. Pitam zato što 604 ima još tu i tamo da se nađe a pasuje i za SPS200.

Link to comment
Podeli na ovim sajtovima

5 minutes ago, NIXIE said:

Jel praviš sa duplim ili jednostrukim OPA? Recimo OPA2604 ili OPA604. Pitam zato što 604 ima još tu i tamo da se nađe a pasuje i za SPS200.

Radim sa OPA2604 , u vasem postu pise da ima najbolji zvuk i zvucnost!

Link to comment
Podeli na ovim sajtovima

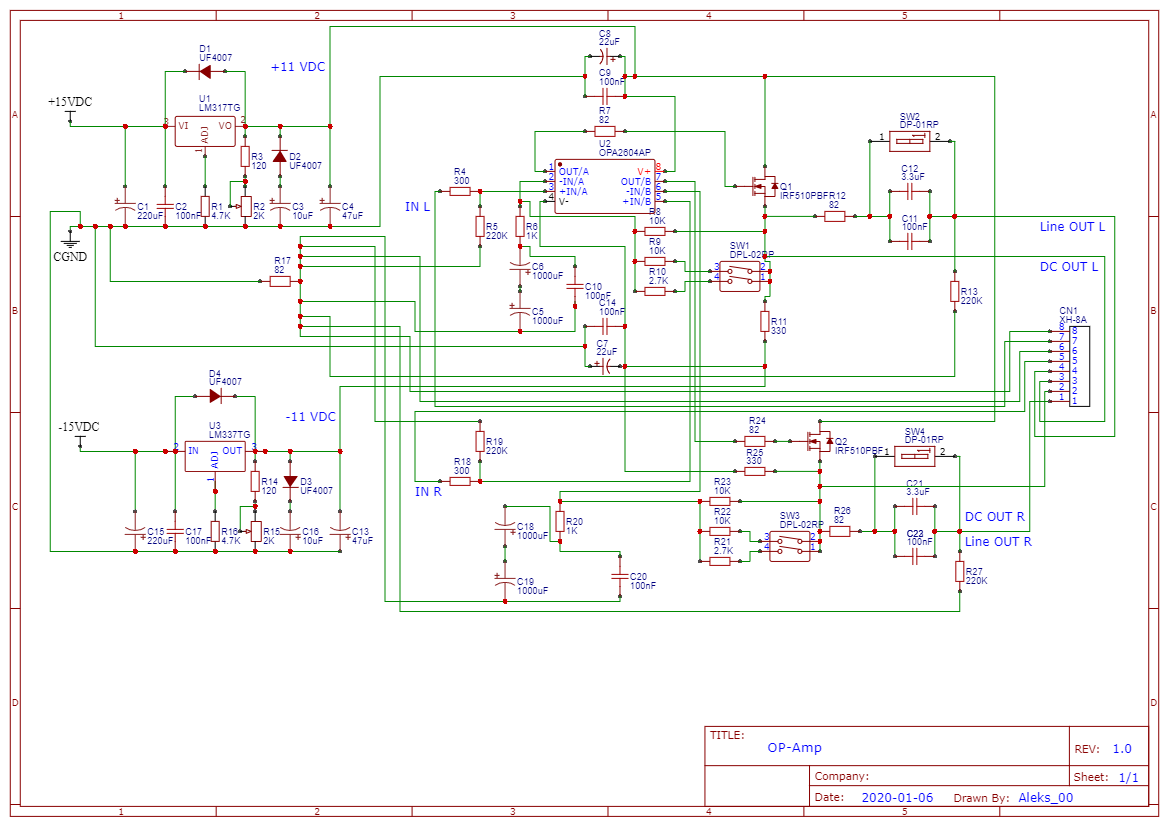

Evo gotovih slika, ako neko zeli saljem na mail.




Schematic_PredPojacalo_Sheet_1_20200107211535.thumb.png.dad383904427b907eac4e5c919ea295f.png

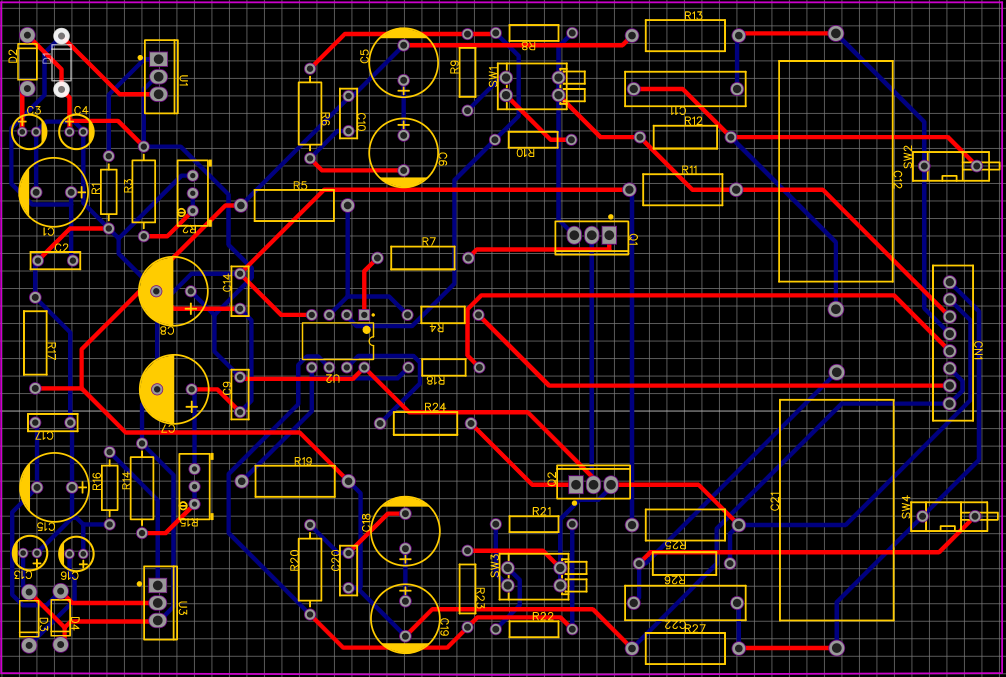

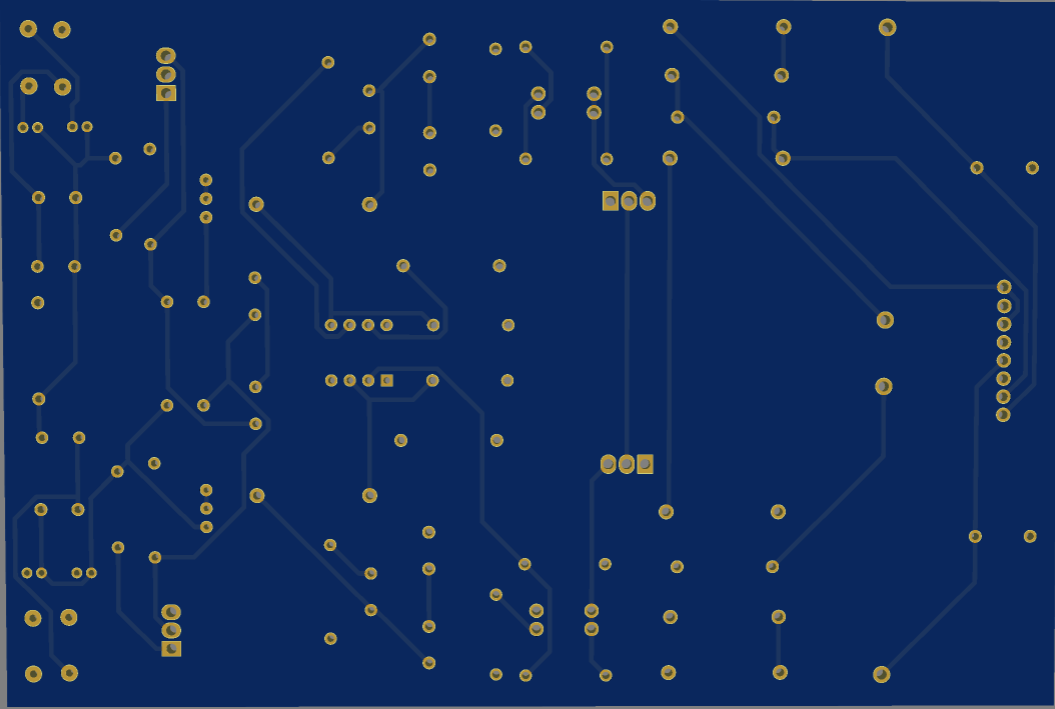

Planiram da napravim dvoslojnu plocicu jer su mi veze mnogo blizu, neka seniori kazu svoje misljenje, takodje da li treba povecati sirinu vodova?

Link to comment
Podeli na ovim sajtovima

Trebace tu jos dosta vezbe.

Pravljenje stampe se radi iz vise iteracija, definisu prioriteti...

Pa se pojedine kompoinente pomeraju, repozicioniraju, zarad jednostavnije strukture veza....

Ovo deluje da su poredjane komponente po lepoti, pa rutirane veze kako bilo.

Crtanje seme takodje, vaze isti principi. U semi se potencira bitrno i povezuje sa sto kracim vezama uz odredjene napomene(ne treba vukljati trista linija posebnih masa)...pride paziti na greske, trimer kod 317 ide na regulacionu nozicu.

Link to comment
Podeli na ovim sajtovima

Naravno, bravo za pocetak, zato i kazem da treba jos vezbe. :)

I orijentaciono sam napisao opste smernice...veze sto krace i efikasnije...

Ali je svaka stampa projekat za sebe..i ima sve elemente projekta, planove, razrade, izmene i doterivanja...

 Samo napred! :D

Link to comment
Podeli na ovim sajtovima

1 hour ago, Aleks_00 said:

Radim sa OPA2604 , u vasem postu pise da ima najbolji zvuk i zvucnost!

Isti je to čip, 604 je jedan operacioni a 2604 su dva ista takva. Lakše će biti za crtanje PCB sa 604, samo jedan kanal crtaš pa copy/paste.

Link to comment
Podeli na ovim sajtovima

33 minutes ago, Aleks_00 said:

pokusao sam da kopiram NIXIE-vu masu u jednoj tacki,

To je ok za stampu, ali za semu nema potrebe, dovoljne su napomene i svodjenje pinova na znak gnd...i odmah omanja suma vodova manje na semi...

Link to comment
Podeli na ovim sajtovima

38 minutes ago, Aleks_00 said:

@vladd Sto se tice masa, pokusao sam da kopiram NIXIE-vu masu u jednoj tacki, ali izbacicu to. Da li treba podebljati vodove? Sada cu da prebacim konektor i jos neke stvari da skratim vodove.

Sad tiv je jasno što ne radim PCB, ko će da se mlati za 1kom. Dok ja nacrtam, sprava veću pogonu.

Za GND može jedna deblja linija za Power GND i  jedna isto deblja za Signal GND pa sve ekemente na njih vezuj. Onaj otpornik od 82 oma što ih povezuje nije obavezan ali predvidi ga.

Dodati treba možda i kompenzacione kondenzatore u povratnu spregu svakog kanala reda veličine 10-22pF raster 5mm, paralelno otpornicima 10k bez džampera. Ako zatreba nekad za neki OPA.

Link to comment
Podeli na ovim sajtovima

@NIXIE Sad jedno pitanje imam torusni trafo sa izlazima:

*13-0-13

*11-0-11

*20-0-20

*1,5-0-1,5

*22-0

Koji od napona mogu da iskoristim za projekat?

8 minutes ago, NIXIE said:

Sad tiv je jasno što ne radim PCB, ko će da se mlati za 1kom. Dok ja nacrtam, sprava veću pogonu.

Ja ovo uzeo za nauk da radim :happy64:

Link to comment
Podeli na ovim sajtovima

27 minutes ago, Aleks_00 said:

@NIXIE Sad jedno pitanje imam torusni trafo sa izlazima:

*13-0-13

*11-0-11

*20-0-20

*1,5-0-1,5

*22-0

Koji od napona mogu da iskoristim za projekat?

Ja ovo uzeo za nauk da radim :happy64:

Neka, samo se vežbaj.

Kotisti 20-0-20 ispravi i stabiliši na 17-0-17. Uzmi kondenzatore od 50V ili više. Može ispred regulatora napon da se obori sa CRC. Bez CRC malo će se više grejati LM317/337 ali sa dobrim hladnjakom nema problema. Izbaci 4k7 paralelno 2k trimeru. Struja mosfeta biće 54mA a disipacija blizu 1W. Hladnjaci 20K/W su knap, biće vruć leti.

Link to comment
Podeli na ovim sajtovima

1 minute ago, NIXIE said:

Neka, samo se vežbaj.

Kotisti 20-0-20 ispravi i stabiliši na 17-0-17. Uzmi kondenzatore od 50V ili više. Može ispred regujatora napon da se obori sa CRC. Bez CRC malo će se više grejati LM317/337 ali sa dobrim hladnjakom nema problema. Izbaci 4k7 paralelno 2k trimeru. Struja mosfet biće 54mA.

Vazi, trafo ima sigurno 100VA i vise. Upravo sada crtam napajanje.

Link to comment
Podeli na ovim sajtovima

8 minutes ago, Aleks_00 said:

Vazi, trafo ima sigurno 100VA i vise. Upravo sada crtam napajanje.

Auh veliki je, domaćinski. Možda može struja kroz mosfet da se poveća, recimo uzmeš umesto 315oma 150 oma MOX 3W. To ima bolje da zvuči na slušalicama a i ovako kao line. Samo uzmi hladnjake duplo veće, 10K/W ili čak 6K/W.

Link to comment
Podeli na ovim sajtovima

Kad se pali i gasi ima tranzijente od par V koji će svako pojačalo da odvuku u kliping na kratko i da prošetaju basove do parkića i nazad. Ja bih stavio tajmer 555 sa relejem za kašnjenje po uključenju i za trenutno isključenje kod gašenja. Imaš šemu u Aikido temi, onaj sirotinjski. Imaš i selundar 13-0-13 V taman za 12 stabilisano. Relej Takamisawa beli ili plavi, ali ne da vezuje izlaz na masu kao kod lampaša nego redno da prekida signal kao kod SPS200. Ne smeju na masu da spoje, kod ovako DC spregnutog pojačala to bi bio kratak spoj.

Link to comment
Podeli na ovim sajtovima

22 minutes ago, Aleks_00 said:

@NIXIE Da li je OP u A-klasi? Vidim da je komentarisano u temi o tome, ali na kraju je sta?

Po meni jeste do nekog izlaznog napona, kao što sam napisao u uvodnom postu. Na izlazu OPA izmerio sam bez signala oko 3,7VDC znači da sve do nekih 2,6VRMS (7,4VPP) samo jedan izlazni tranzistor u OP odrađuje celu amplitudu. Za to vreme izazni stepen ima samo mirnu struju jer mosfet ne opterećuje izlaz OP osim strujom za punjenje ulaznog kapaciteta koji je oko 150pF. E to već ne umem da izračunam, ali ostaće u A klasi sve dok ta struja ne postane veća od neke vrednosti koja bi dovela do toga da izlazni stepen OPA ode u B klasu. Struja punjenja tog kondenzatora raste ka višim frekvencijama. Trebalo bi uraditi simulacije, ali to prevazilazi moje moći.

Link to comment
Podeli na ovim sajtovima

11 hours ago, Aleks_00 said:

Evo gotovih slika, ako neko zeli saljem na mail.








Planiram da napravim dvoslojnu plocicu jer su mi veze mnogo blizu, neka seniori kazu svoje misljenje, takodje da li treba povecati sirinu vodova?

- komponente što bliže opampima. posebno one u njegovom krugu rada - smd 1206 su poželjni

- gate stoper na mosfetu što bliže nogici

- komponente koje se ne greju što bliže jedne drugima

- nemaš kond na adj pinu regulatora. ako si se odlučio za ovaj reg, poželjno bi bilo da pogledaš temu na diyaudio.com vezano za 317/337

- povećaš širinu napojnih vodova svakako. gnd takođe - pusti jednu deblju liniju po sredini PCB-a na donjem layeru od ulaza do izlaza pa ćeš videti kako dalje s njom. neka bude srazmerno udaljena od napojnih +/- vodova i nek teži da ostane po sredini PCB-a

- povećaš i signalne vodove ako moraju biti duži

- možda će se nešto grejati - odmah predvidi kako rešiti stvar u odnosu na disipaciju elemenata

- staviš više padova za neke komponente različitih dimenzija i rastojanja izvoda - recimo rasteri blok i elko kondova, IN/OUT padovi klema ako ih imaš...

- ...

Link to comment
Podeli na ovim sajtovima
