Mini pretpojačalo sa OP


Preporučeni Komentari

23 hours ago, Quattor said:

Svaka čast!

Cela skalamerija u A klasi, ali OP amp nije.
Vrlo prosta modifikacija (dodatak) kako bi i OP amp bio u A klasi, je dodavanje otpornika direktno između G i S izvoda izlaznog MOSFet-a. Kako je napon na tim izvodima praktično identičan, to će i struja kroz otpornik biti konstantna, te će i OP amp biti konstantno opterećen (gurnut u A klasu).
Za Ugs ~ 3V sledi R=1k5 i dobije se 2 mA kroz OP amp. Ovo po sećanju - najbolje je premeriti Ugs u stvarnosti i tako podesiti R. Naravno, ako postoji volja... :-)

Neće da bude ? opamp ovde radi u a klasi.

Dakle, izlaz iz opampa ide na gejt mosfeta a struja gejta je praktično zanemarljiva tako da izlazni stepen opampa ne izlazi iz a klase i ako izlazni stepeni opampova imaju svega nekoliko mA mirne struje.

  Ali uvek ima ali.. Postoje parazitne kapacitivnosti mosfeta u ovom slučaju od najvećeg značaja Cgd koja predstavlja jedino realno opterećenje za izlaz opampa i "možda" u nekim ekstremnim slučajevima može da izvede opamp iz a klase mada u audio spektru, teško, naravno sve zavisi od tipa opampa i mosfeta.

 Kod opamp rolinga, obrati pažnju na moguće oscilacije, kod nekih modela i u zavisnosti od stepena pojačanja, će možda trebati neki mali kond za kompenzaciju, prilagođavanje gate stoper otpornika i slično...

   U glavnom sve varjante, proveri osciloskopom jer može da se desi da ima oscilovanja (male amplitude na nekoliko MHz) što može promeniti karakter zvuka iz čega sledi pogrešno zaključivanje...

Link do poruke
Podeli na ovim sajtovima
  • Odgovora 116
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Popularni postovi

Sastavih ovo da potrošim što više delova koji mi stoje bezveze po kutijama, kupio sam bukvalno samo IRF510 i GX12 konektore u Kelco, sve ostalo sam već imao. Zato je malo čudno i skromno napajanje ali

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan. DC offset 0,1-0,2mV, bez sprežnih kondenzatora radi, DC spr

Postovane slike

10 hours ago, Borko_KA said:

 Kod opamp rolinga, obrati pažnju na moguće oscilacije, kod nekih modela i u zavisnosti od stepena pojačanja, će možda trebati neki mali kond za kompenzaciju, prilagođavanje gate stoper otpornika i slično...

Hoću, naročito LME 49720 može lako da zaosciluje. Od danas ću malo da se posvetim merenju i slušanju. Hteo sam odmah u NFB da stavim 10pF, ali nisam, prvo ću da vidim kako stoje stvari. Samo sam dodao onaj mali otpornik na gate, i ako ga u originalnoj šemi nema.

Link do poruke
Podeli na ovim sajtovima

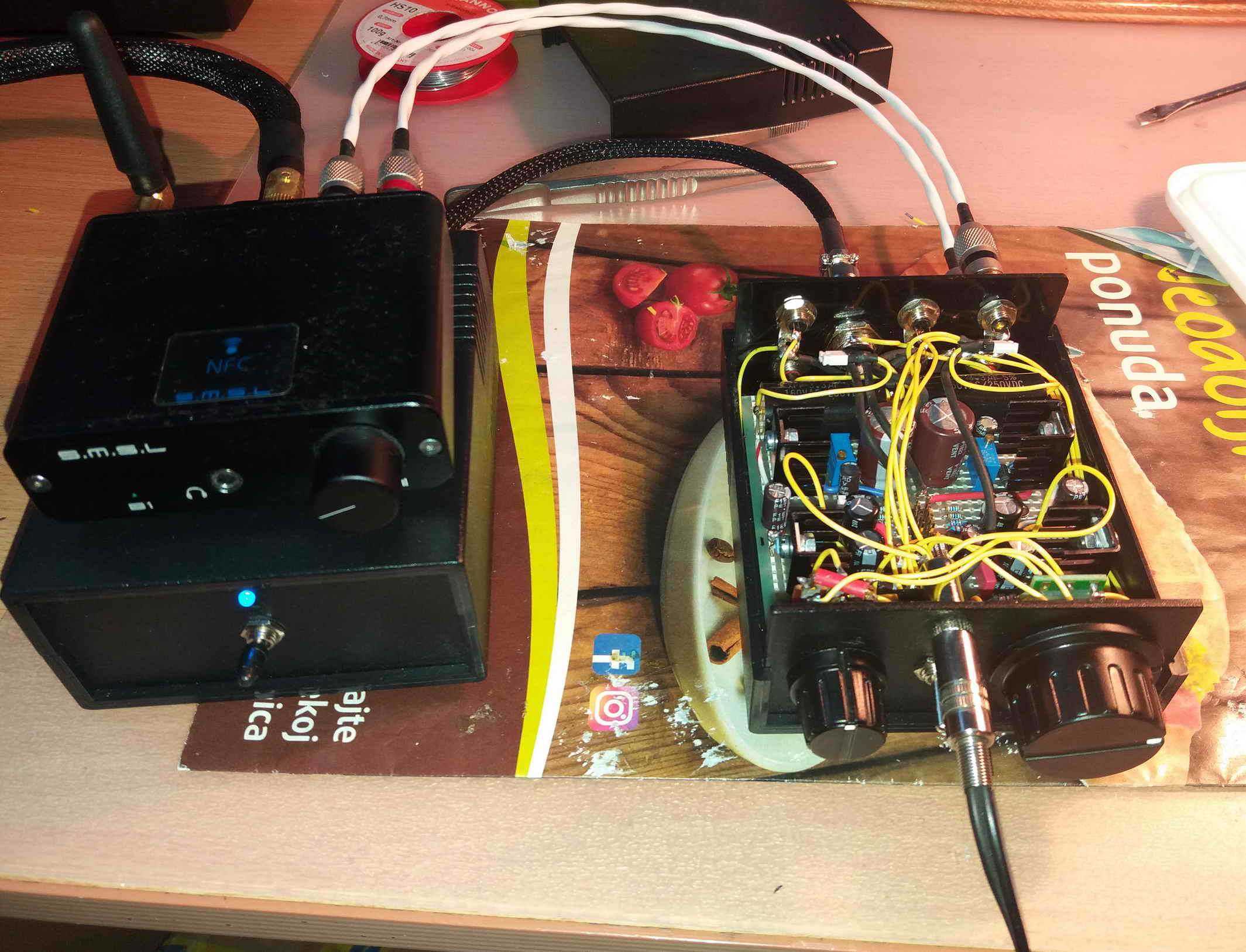

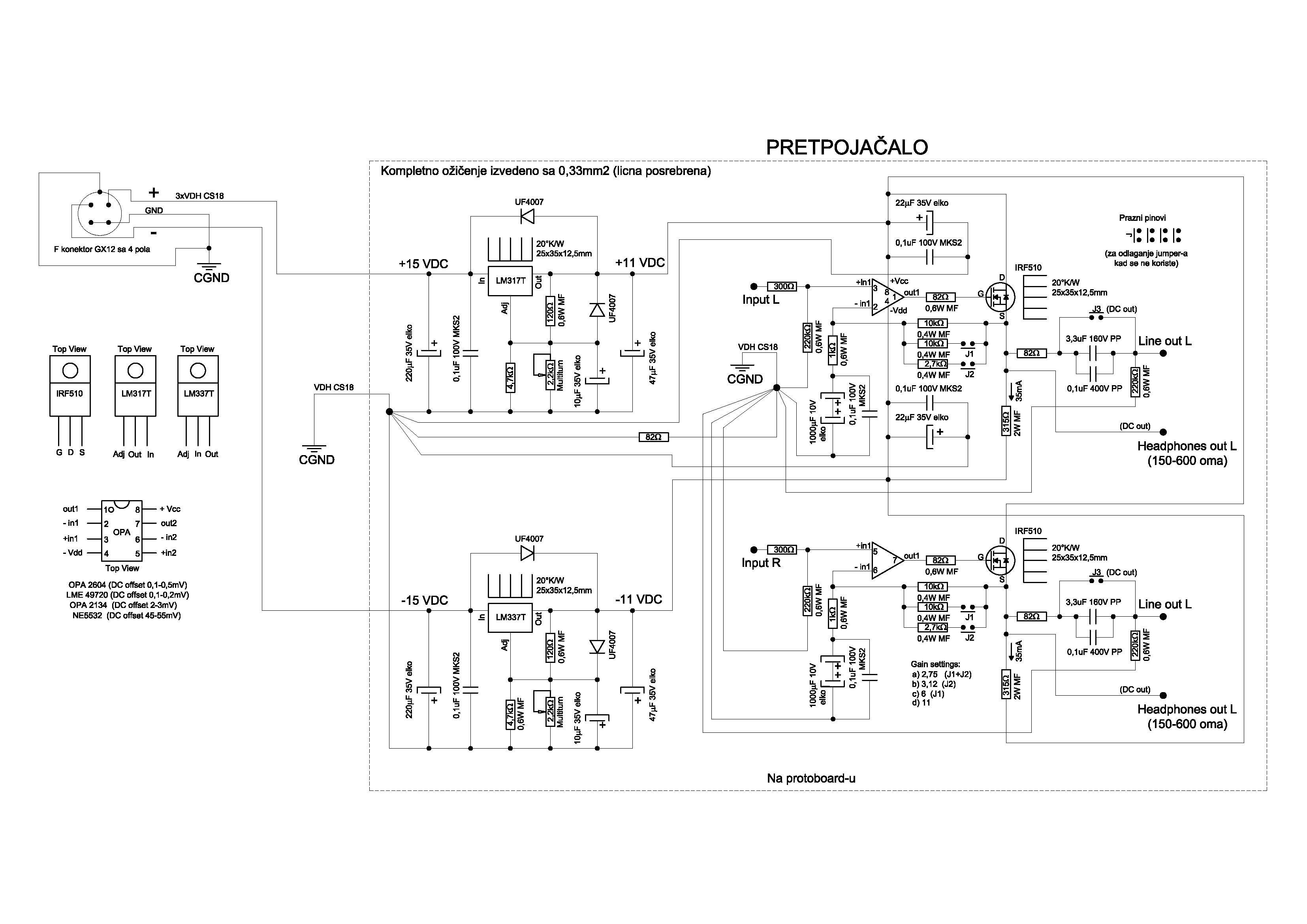

Malo sam slušao ponešto i izmerio. Sprava svira iznenađujuće dobro za sitne pare, čak i kao pojačalo za slušalice samo bi trebalo imati veći napon napajanja jer jačina nije preterana. Proba sa bipolarnim kondenzatorom za slušalice 220uF 35V se pokazala kao loša ideja, DC spregnuto znatno bolje zvuči. U skladu sa ovim evo je ispravljena šema.

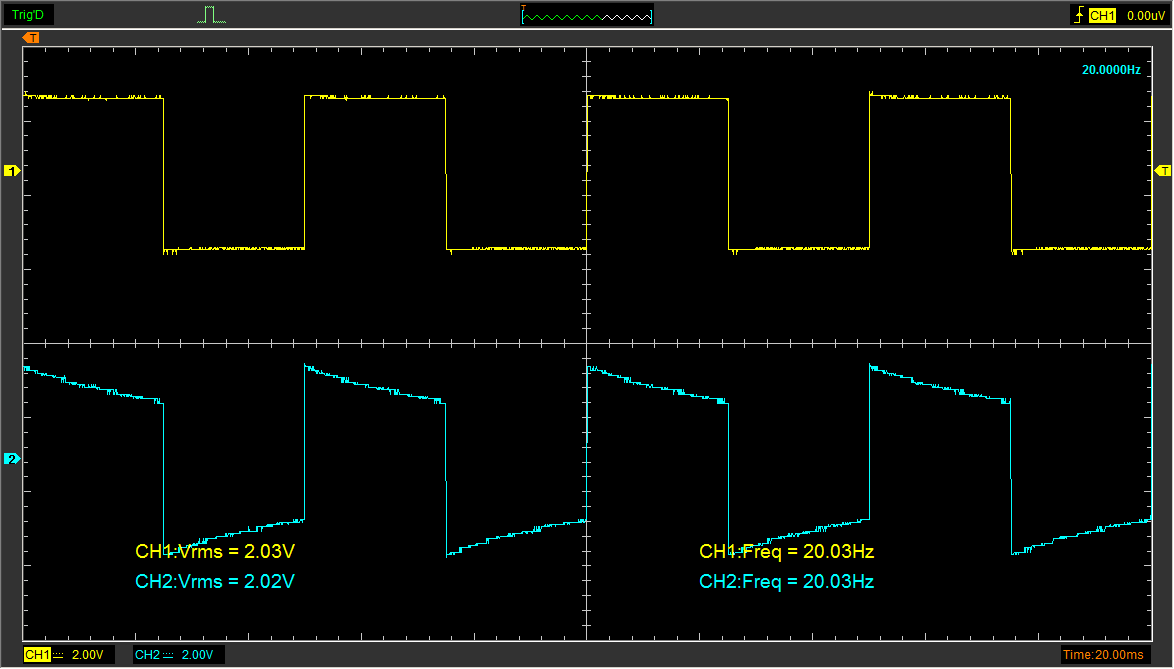

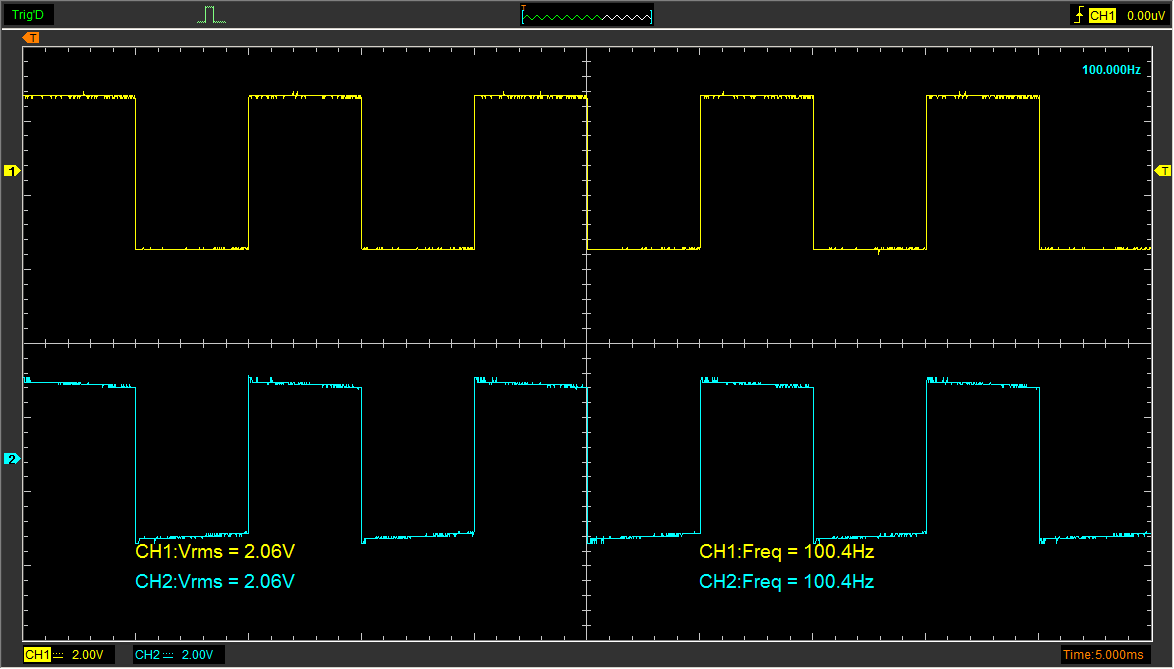

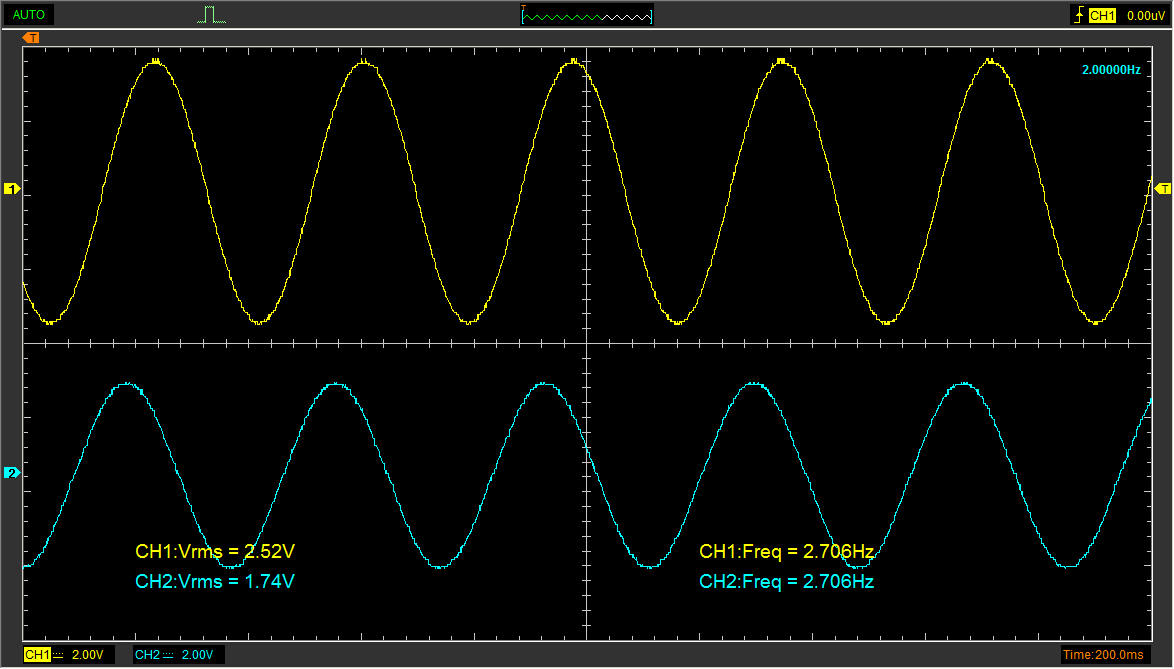

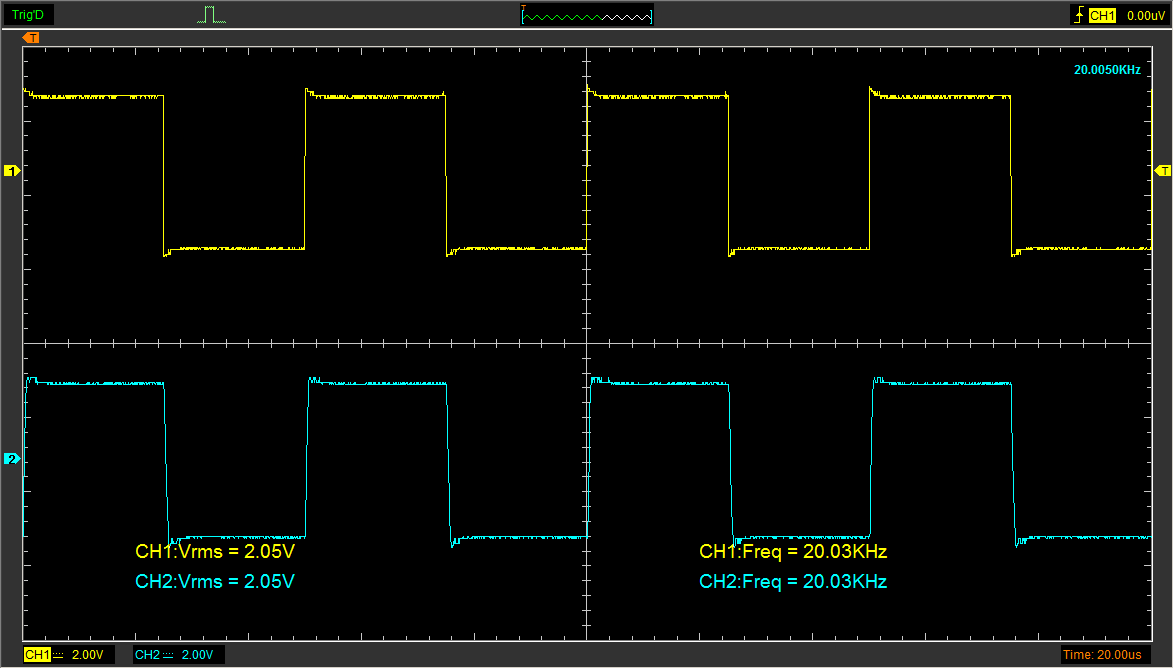

Merenja su rađena sa pojačanjem 6x i izlaznim kondenzatorom 3,3uF koji je odredio donju graničnu frekvenciju na oko 2,5Hz -3dB. Probleme sa generatorom frekvencija koji se čudno ponašao na niskim frekvencijama sam rešio reinstalacijom svog softvera za osciloskop. Opterećenje je bilo 20koma u paraleli sa 360pF.

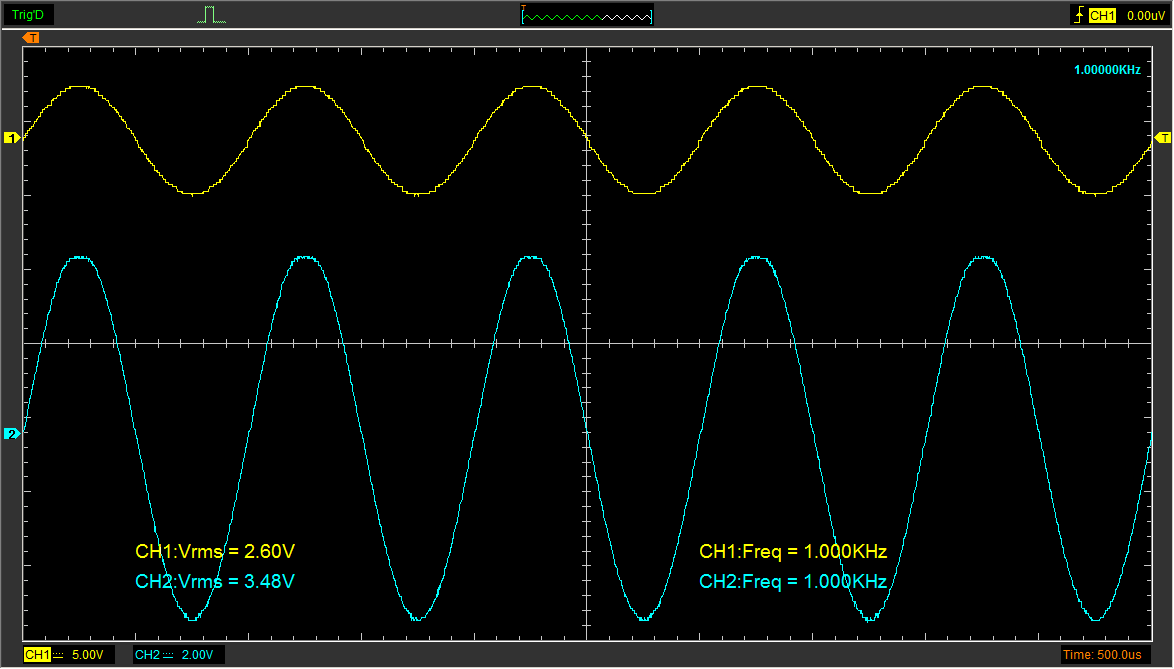

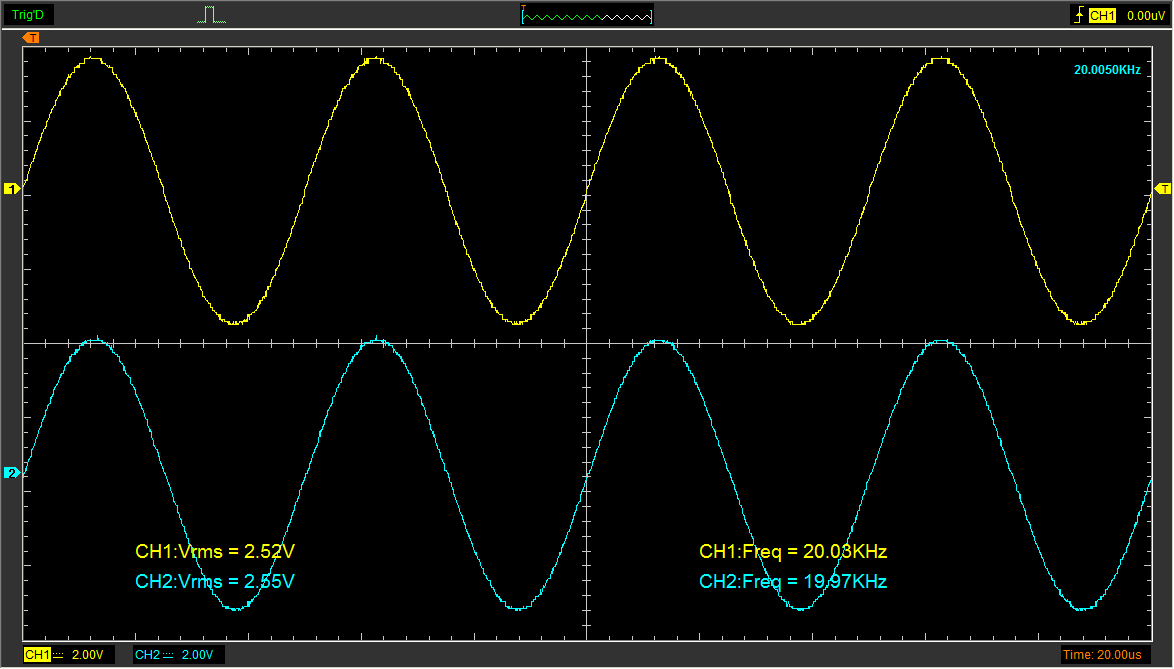

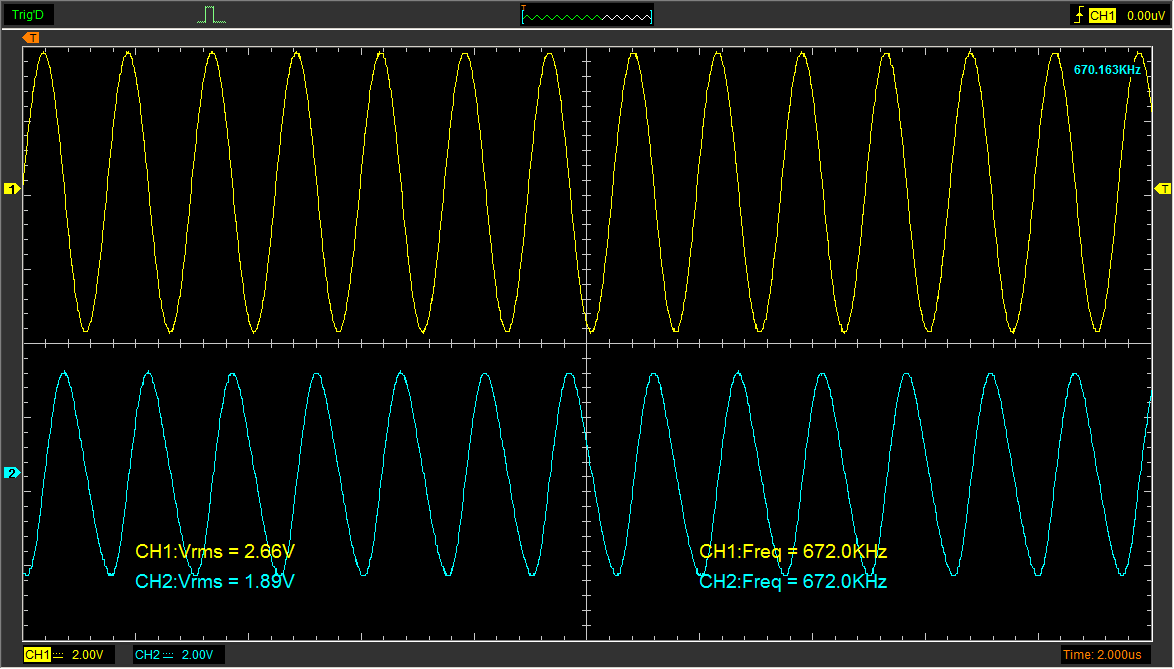

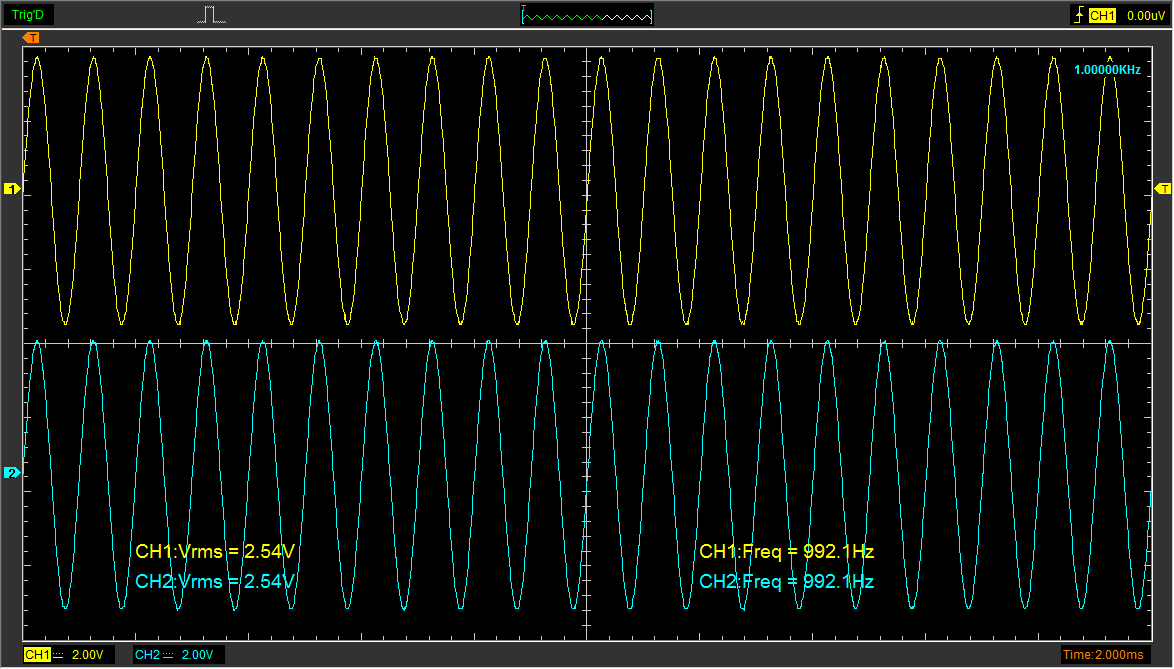

Najbolji zvuk je ubedljivo sa OPA2604. Propusni opseg  je 2,5Hz-670kHz (-3db). Klipping je na oko 3,4VRMS (prvo + perioda). Izlazni offset je 0,1-0,5mV. Može bez kondenzatora takođe da ide u izlazno pojačalo, tako bolje zvuči, Bennic nije neka klasa. Dodao sam jumper J3 koji se može skinuti ako se ne želi DC sprega nego veza preko izlazog kondenzatora.

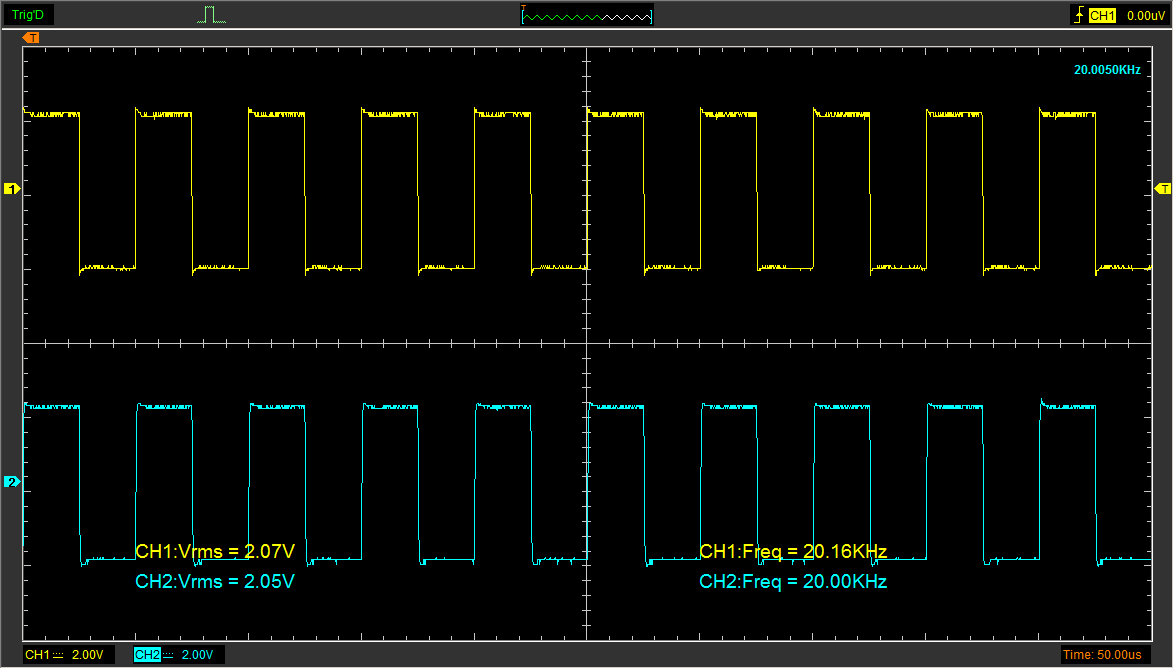

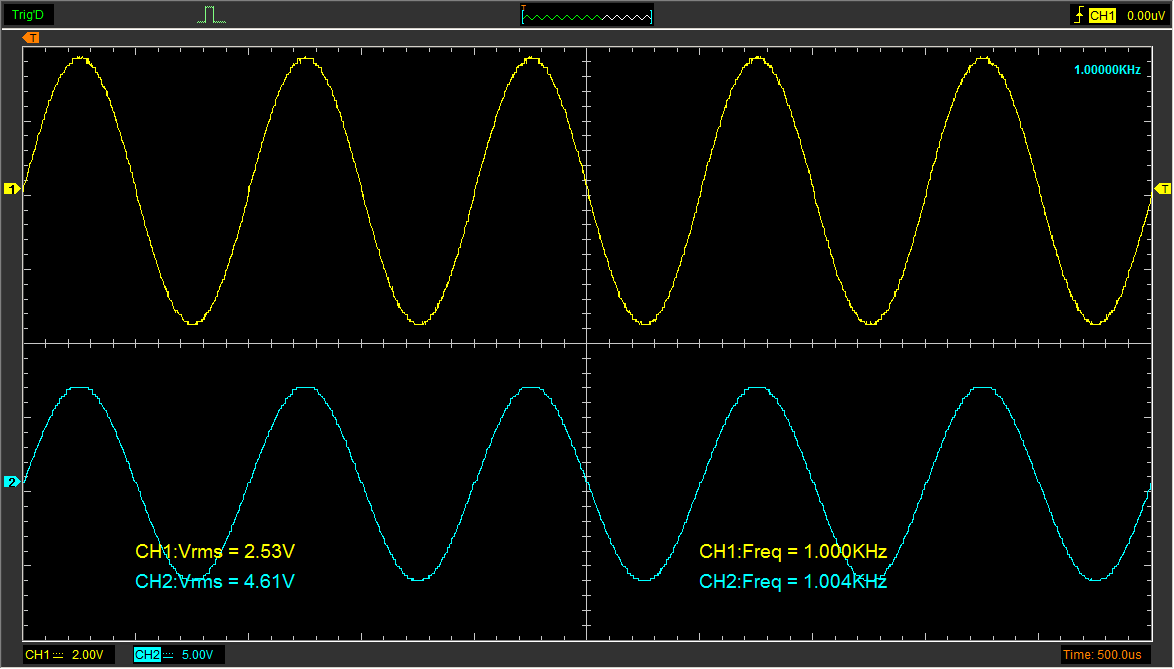

Malo po zvuku zaostaje LME49720 koji ima nešto manje basa i generalni tvrđi i otvoreniji zvuk. OPA2604 ima lepše i prirodnije srednje frekvencije i više basa. Propusni opseg je 2,5Hz-840kHz (-3db). Klipping je na oko 4,5VRMS (prvo + perioda). Izlazni offset je 0,1-0,2mV. Sa ovim čipom se pojavljuje brum i zujanje kog nema sa drugim OPA, može da se smanji pažljivim nameštanje kutije sa pretpojačalom u prostoru. Plastična kutija za pretpojačalo je definitivno loša ideja, moram je obložiti Al ili bakarnom folijom iznutra kad nađem vremena. Jedino mi je malo nejasno zašto sa LME postoji ta pojava, i delimično sa NE5532 samo znatno manje jedva je čujno?

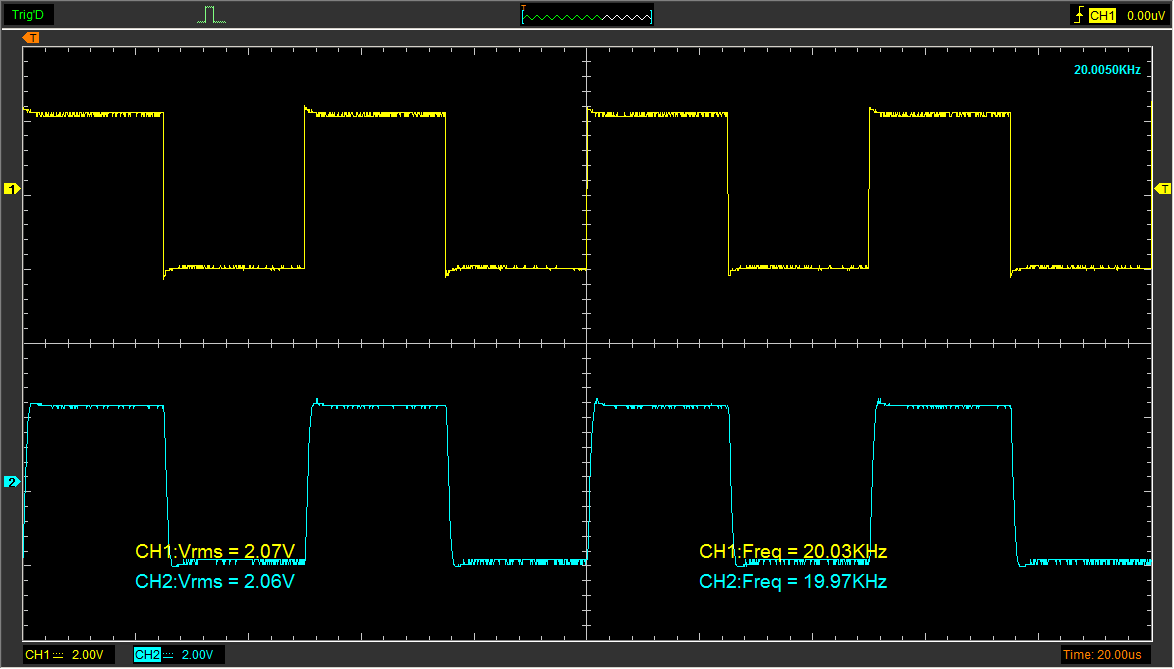

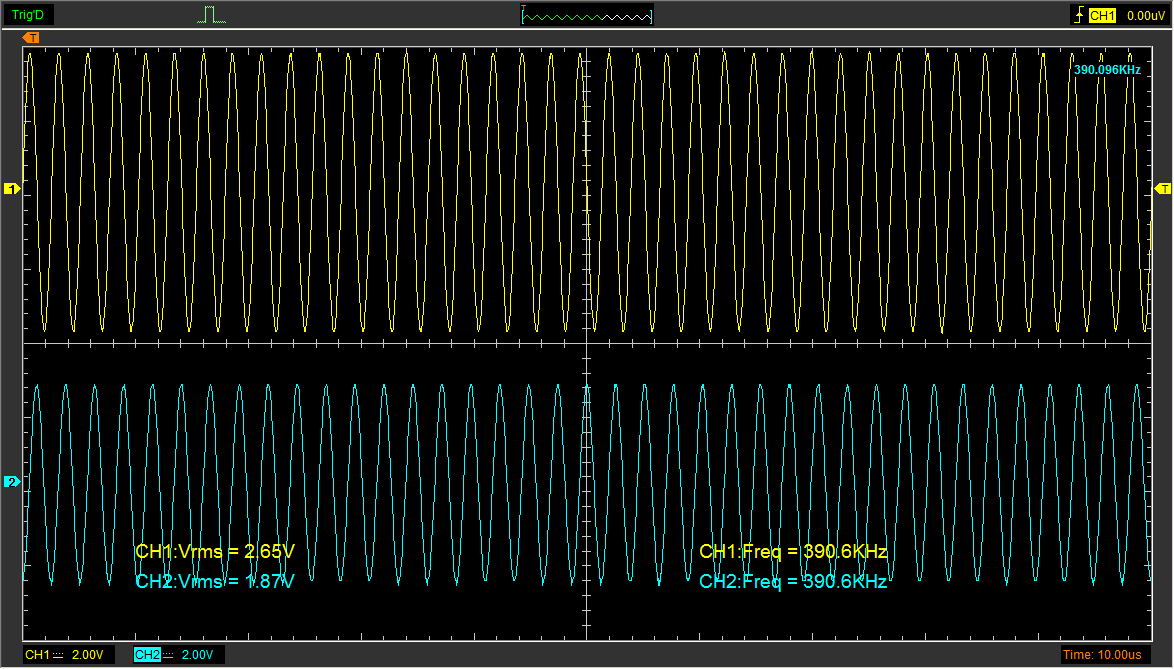

OPA134 posustaje na visokim, ali zato basa ima na kilo (za njega sumnjam da je original, ostali jesu sigurno). Zvuk je pomalo dosadan. Propusni opseg je 2,5Hz-390kHz (-3db). Klipping je na oko 4,5VRMS (prvo + perioda).  Izlazni offset je 2,5-3mV.

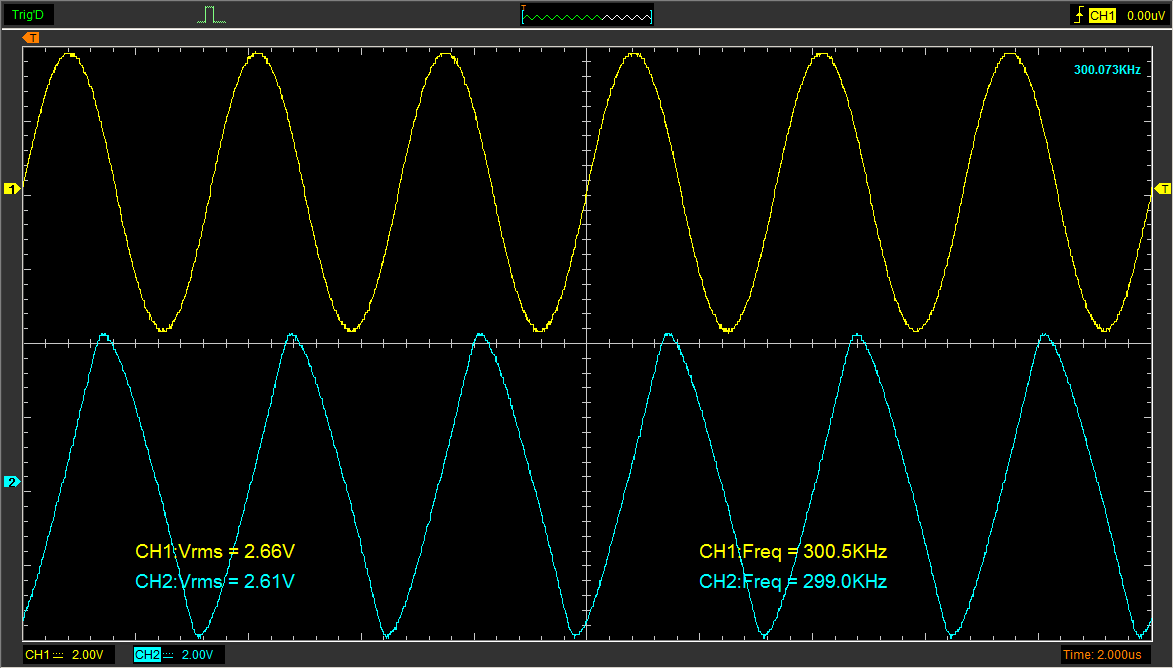

NE5532 svira najlošije, visoki su malo preoštri i neprirodni, zvuk je inferioran ostalim čipovima. Četvrtke imaju prebačaj i pokazuju da je potrebna kompenzacija, samo neću to da radim jer drugim OPA ne treba, a neću koristiti NE. Primetno je takođe da na višim frekvencijama od sinusa polako postaje izobličeni trougao, tako da nisam ni izmerio gornju graničnu frekvenciju, mada na 200kHz je lepa sinusoida bez ikakvog pada u odzivu.

Zaključak je dosta muzike za malo para, ali samo sa originalnim OPA2604 koje je sve teže naći. Doduše OPA604 ima još u Digikey da se kupi pa može i to da se koristi. Nisam primetio da ima bilo kakvog oscilovanja, osiloskop je 4x250MHz.

Stavljeno u neku metalnu kutiju, sa boljim napajanjem (trafo 10-30VA, 2x15V) sigurno bi bilo još puno bolje. Da je kvalitet zvuka kao 6N6P Aikido CF nije sigurno, ali nije ni fer porediti ovo sa 4x skupljim uređajem.





Pretpojacalo ispravka.png


Link do poruke
Podeli na ovim sajtovima
20 minutes ago, krca44 said:

Nixie da li ti se sa naponom koji koristis greje IRF posto vidim hladnjak na njemu ?

Greje se ali malo, struja je 35mA napon na tranzistoru je 11V. Na LM317/337 je još i manja disipacija, oko 85mA na 4V. Nego bilo je trpaj šta ima.:D

Link do poruke
Podeli na ovim sajtovima
1 hour ago, Vix said:

A mozda moze i odvojeno napajanje za Mosfet, veci napon, vise struje, ima samo bolje da mu bude :)

Možda jeste dobro imati odvojeno veće napajanje za mosfet, ali +-15 pa sve do +-18V i struja oko 50-100mA mogu da poteraju praktično sve slušalice i još da služi kao pretpojačalo, a da se ne komplikuje napajanje.

U principu može i neko pojačalce od par W ovako da se napravi. Prednost je što nema izlaznog kondenzatora i pojačanje može da se podešava po potrebi.

Link do poruke
Podeli na ovim sajtovima

Meni se ovaj projekat na prvi pogled dopao, pa sam resio da se poigram i napravim semu sa plocicom. Napravio sam semu, i ostalo mi je jos plocicu da rasporedim. Od mojih modifikacija, dodat je Atmel328p sa digitalnim potenciometrima i malim oled displej modulom za podesavanje jacine, balance i verovatno cu osposobiti i kontrolu Gaina. Takodje cu dodati mogucnost da odaberete da li zelite line ili dc izlaz radi izbacivanja nepotrebnih ulaza/izlaza. Mocice da se bira i izmedju dva ulaza. Pozdrav

Link do poruke
Podeli na ovim sajtovima
6 hours ago, Aleks_00 said:

Meni se ovaj projekat na prvi pogled dopao, pa sam resio da se poigram i napravim semu sa plocicom. Napravio sam semu, i ostalo mi je jos plocicu da rasporedim. Od mojih modifikacija, dodat je Atmel328p sa digitalnim potenciometrima i malim oled displej modulom za podesavanje jacine, balance i verovatno cu osposobiti i kontrolu Gaina. Takodje cu dodati mogucnost da odaberete da li zelite line ili dc izlaz radi izbacivanja nepotrebnih ulaza/izlaza. Mocice da se bira i izmedju dva ulaza. Pozdrav

Lepo to svira, obrati pažnju na GND na pločici kako ne bi bilo bruma. Ja radim star ground uvek ali to nije problem kad se radi point to point, a jeste kad se crta na PCB. Možda treba probati da gornja strana bude ground plain tako da se uprosti malo uzemljenje i zaštite ostali vodovi.

Plastična kutija je loša ideja, sa većim pojačanjem hvata smetnje i brum od okolih trafoa. Može da se namesti pomeranjem da bude bešumno, ali metalna kutija to ipak rešava malo bolje.

Link do poruke
Podeli na ovim sajtovima
7 hours ago, Aleks_00 said:

Od mojih modifikacija, dodat je Atmel328p sa digitalnim potenciometrima i m

Nemoj da se ljutiš, ali ovo će ti degradirati kvalitet zvuka. Kineski rotacioni preklopnik za jačinu zvuka je bolje rešenje. Cena je bila oko 14 dolara. Balance ima da se nađe običan potenciometar karbonski traži Center detent 50-100k lin. Može i bez balance mada nalazim da je ponekad korisno, neki snimci su u debalansu, kad slušam CD-ove preko transporta ne mogu da korigujem softverski kao kad slušam preko PC.

Link do poruke
Podeli na ovim sajtovima
3 hours ago, NIXIE said:

Nemoj da se ljutiš, ali ovo će ti degradirati kvalitet zvuka. Kineski rotacioni preklopnik za jačinu zvuka je bolje rešenje. Cena je bila oko 14 dolara. Balance ima da se nađe običan potenciometar karbonski traži Center detent 50-100k lin. Može i bez balance mada nalazim da je ponekad korisno, neki snimci su u debalansu, kad slušam CD-ove preko transporta ne mogu da korigujem softverski kao kad slušam preko PC.

I ja sam razmisljao o degradaciji zvuka, i nisam na cistom sa tom idejom jos. @NIXIE Sta mislite na ideju da obaram signal optokaplerima i otpornicima 1k na masu?

Link do poruke
Podeli na ovim sajtovima
