Cirklotron sa lateralnim mosfetima pt 2. (Krštenje Bastarda)

[ManicP]

Ti trafoi sa C jezgrom imaju malo veći rasipni fluks, pa umeju da naprave brum u pojačalu ako se nalaze u blizini pločica i ulaza (ja sam imao taj problem sa mojim f5 pa sam prepakovao iznutrice da udaljim trafo što dalje od pločica i ulaza, montiran uz prednju ploču ampa).



Ja bi ih lično montirao na sprat, paralelno sa prednjom pločom tako da ih maksimalno udaljim od ulaza i pločica i stavio pregradu od čeličnog lima između trafoa i ostatka ampa čisto da budem siguran.

[stein]

Ti trafoi sa C jezgrom imaju malo veći rasipni fluks, pa umeju da naprave brum u pojačalu ako se nalaze u blizini pločica i ulaza (ja sam imao taj problem sa mojim f5 pa sam prepakovao iznutrice da udaljim trafo što dalje od pločica i ulaza, montiran uz prednju ploču ampa).



Ja bi ih lično montirao na sprat, paralelno sa prednjom pločom tako da ih maksimalno udaljim od ulaza i pločica i stavio pregradu od čeličnog lima između trafoa i ostatka ampa čisto da budem siguran.



Mmmm... malko sam se zajebunio. Neće moći na sprat, mislim, taman mi fali par milimetara. Bugger. Elem, trafoi idu napred, cirklotron na sredinu hladnjaka (isti, nema naponsko pojačanje) a bufferi i OPA1632 gain stage na zadnju ploču, dakle, maksimalno udaljeno jedno od drugoga. Unutar kutije, po dobro proverenom receptu ide oklopljeni mrežni provodnik, pa pretpostavljam da sve to sa činjenicom da na trafoima imam i slepe navojke, može da dovede do zadovoljavajućih rezultata. Nisam planirao neki metalni oklop oko trafoa ali će se u svakom slučaju ostaviti mesta da se u slučaju potrebe tako nešto ugradi.

[stein]

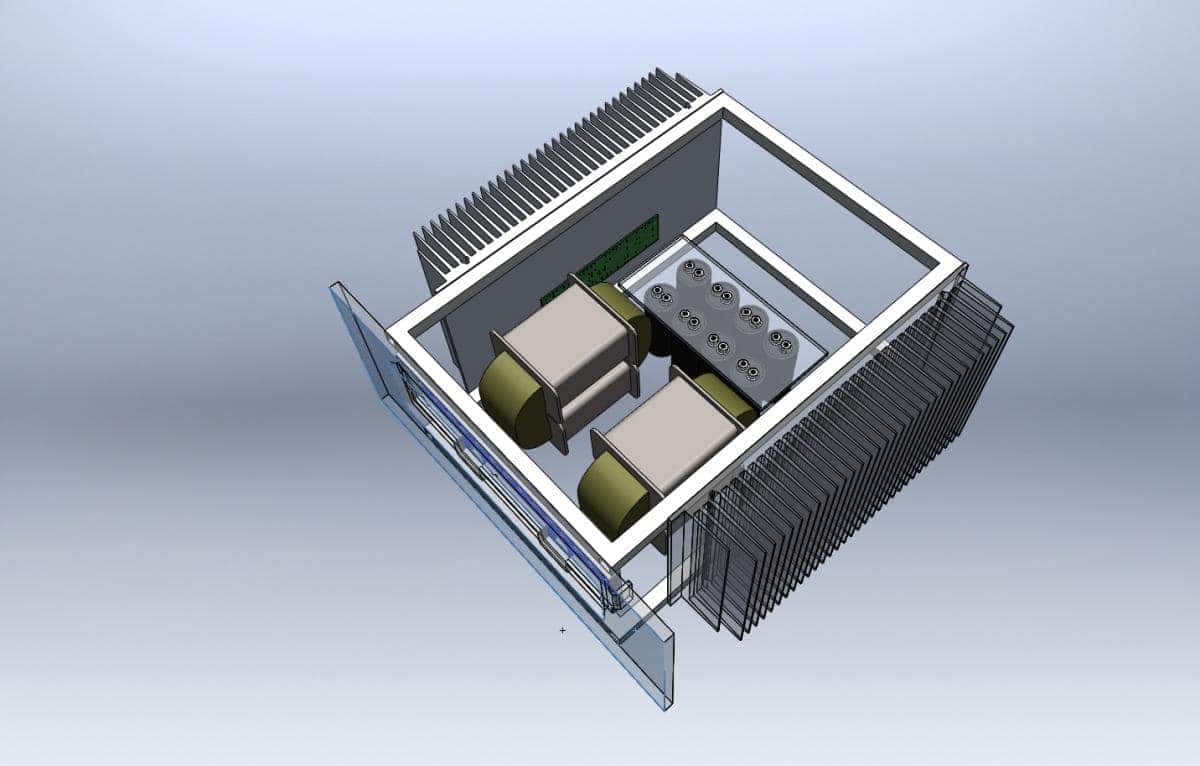

Na prvoj strani se vidi jedna varijanta slaganja trafoa a evo druga opcija:



[BANAT]

Steine



Kako god  fizicki slagao te C trafoe ja bih ih licno oba zatvorio u plehanu ( gvozdenu ) izbusenu kutiju ( radi hladjenja ) sve zajedno sa 4 Grec-a , da se tako  anulira njihovo elektromagnetno rasipno polje skroz .

[guja011]

ma bre..opet nauka oko nepostojećeg.

[stein]

Za potencijalno zainteresovane...



Onomad sam merkao mosfete i zaključio da mogu da koristim Source otpornike vrednosti od 0.1 oma ali je već toliko vremena prošlo da više nisam bio siguran šta sam merio pa sam merenje na preostalih 8 komada i ponovio. Svi mosfeti su veoma blizu, razlika (u smerenom naponu) se očituje isključivo na trećoj decimali, pa sam sad siguran da je sve u redu ako stavim otpornike od 0.1 om. BTW, ovi mosfeti su onomad kupljeni preko Elemente iz Farnel-a, odjednom, pa mi je za pretpostaviti da imate dobre šanse da dobijete mosfete sa veoma sličnim karakteristikama ako ih kupite odjednom...

Kutija je formulisana, još ima nekih sitnih detalja oko toga a ovi što mi rade lasersko rezanje su sad na kolektivnom pa će to morati da sačeka, do tada, ima ihaj da lemim i slažem na pločice, spajam kondenzatore koje sam pokupio u Vrdniku (a danaske i platio)...



i tako...

[stein]

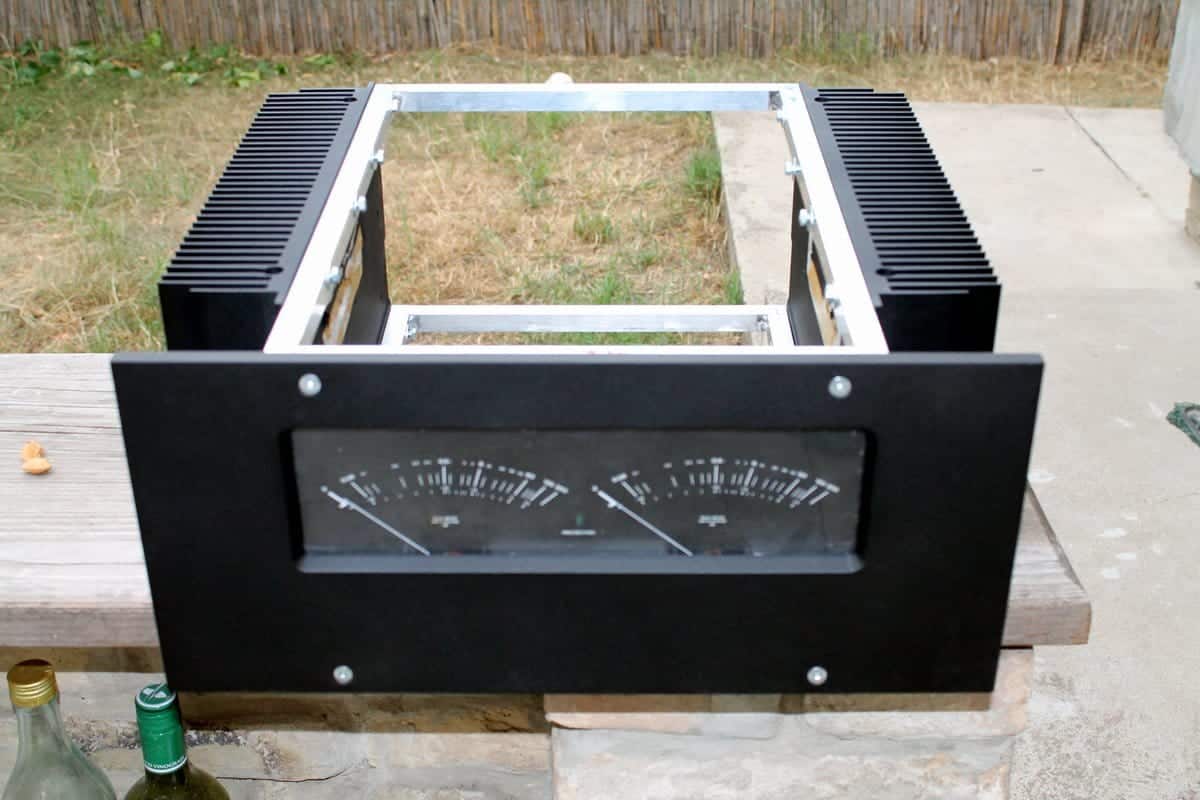

Ide sporo, ali i polako... Iliti, radi se, ali se napredak vidi... Malo po malo...





Pločice samo što nisu sastavljene. Slike, kada budu... Ima dosta da se čisti površina hladnjaka gde idu mosfeti - krep traka štiti aluminijum od plastifikacije ali je gadno kad se lepilo i papir zapeku

[chakija]

Kvalitet zavarenih spojeva mi deluje O.K.

Tig?

Pohvale i za Solidworks skill!

[ZZZ]

majku mu boziju Stein sto to dobro izgleda...

[stein]

Kvalitet zavarenih spojeva mi deluje O.K.

Tig?

Pohvale i za Solidworks skill!

TIG, jašta

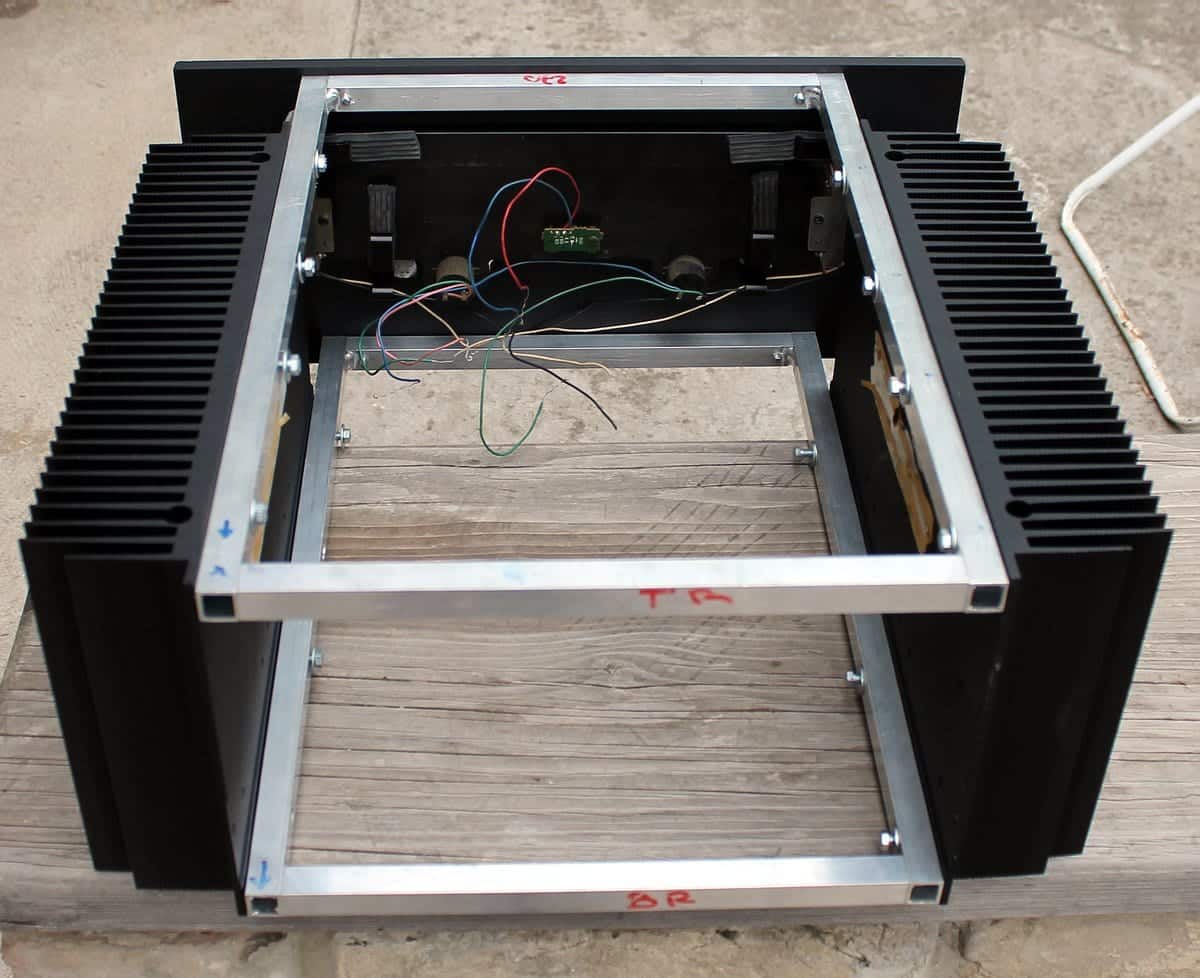

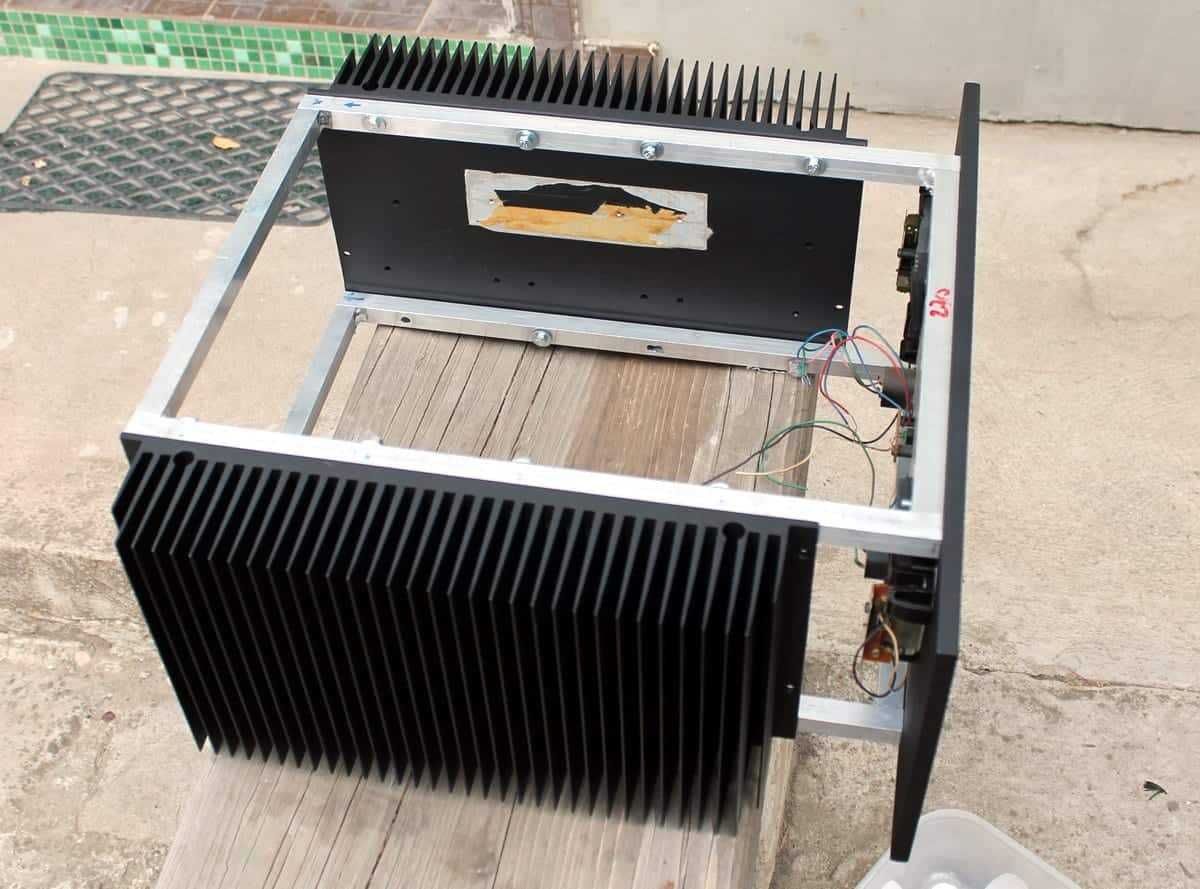

Lomat'o se hoću-neću, al' posle shvatim da je bezveze da se mučim da slažem vinklice sa šarafima tamo gde to ne mora a može da bude i kontraproduktivno... Na slici se vidi da su okviri za spajanje od cevi kvadratnog oblika (15x15x2mm). Na sve ovo ide još dno, poklopac i zadnja ploča a svaka od tih ploča će se moći montirati/demontirati nezavisno jedna od druge. Na dnu će biti postavljeno još nekoliko poprečnih kvadratnih cevi, takođe uz malo zavarivanja a iz prostog razloga, da obezbede stabilnu podršku onim mrcinama od trafoa i filtarskoj sekciji - nezavisno od dna, tako da mi dno neće biti prepuno rupa za šarafe. Biće rupa, ali samo za ventilaciju. Još uvek nisam konačno odlučio o dizajnu (veličini, obliku i rasporedu) tih otvora ali hoću da izgleda onako, ozbiljno. Sada znam da ovo pojačalo u svakom slučaju to i zavređuje...

[stein]

majku mu boziju Stein sto to dobro izgleda...



Ček' da ga završim, e, onda treba da dobro izgleda... Hvala

[Gosha]

Odlicna karoserija, samo mi bodu oci oni srafovi sto nisu sa uoustenom glavom.

Mislim da ima sasvim dovoljno "mesa" u profilima.

[Nesic]

Ide sporo, ali i polako... Iliti, radi se, ali se napredak vidi... Malo po malo...



resize_cirklotron 037.JPG resize_cirklotron 040.JPG resize_cirklotron 046.JPG



Pločice samo što nisu sastavljene. Slike, kada budu... Ima dosta da se čisti površina hladnjaka gde idu mosfeti - krep traka štiti aluminijum od plastifikacije ali je gadno kad se lepilo i papir zapeku



Ako smem da primetim, ovo je do sada tvoj najbolji rad što se tiče skutijavanja uređaja

[Beli_Ninja]

Stein, svaka cast za svajseraj.



Jesi li ti to plastificirao hladnjake ili si nesto drugo izveo?

Ako si plastificirao, kako ce to uticati na odvodjenje toplote?

[zocky]

Na dnu će biti postavljeno još nekoliko poprečnih kvadratnih cevi, takođe uz malo zavarivanja a iz prostog razloga, da obezbede stabilnu podršku onim mrcinama od trafoa i filtarskoj sekciji



Man, zavidim ti na ovom lepom kućištu, znaj da ću da ti ukradem dizajn pre ili kasnije



Apropo "mrcina", u mom A5 su dva identična trafoa. Postavljeni su vertikalno ali sličan nosač možeš da primeniš i u horizontalnoj varijanti a da im ne zatvoriš cirkulaciju vazduha za hlađenje:

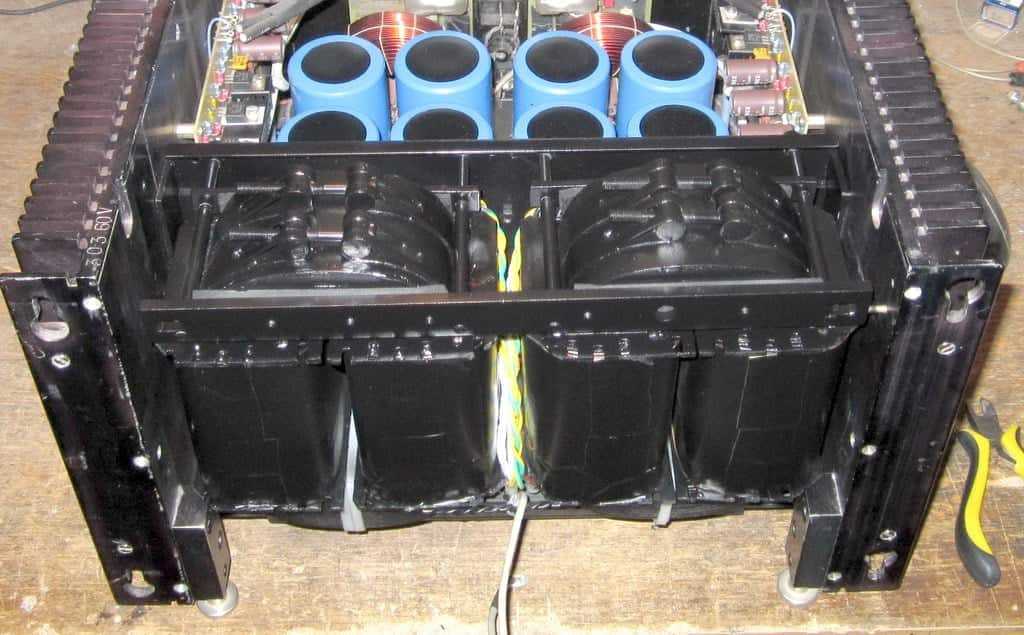

Na prvoj slici se vidi donji nosač, napravljen je u obliku slova "T" od aluminijumskih profila - moralo je tako jer se sve drugo ugibalo po sredini od težine trafoa - nešto sločno bi moglo i u tvom kućištu.

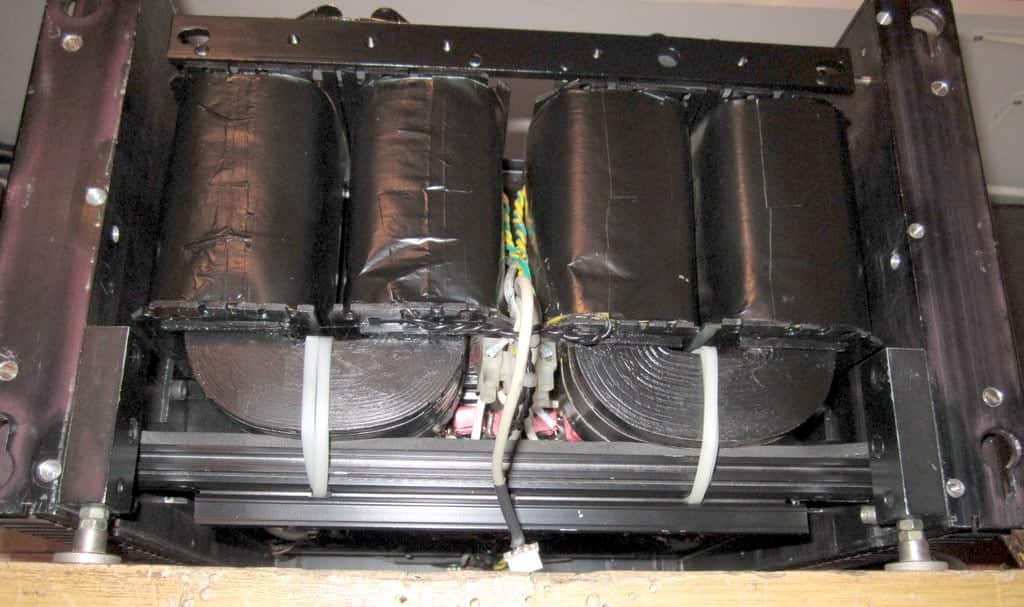

Na drugoj slici je prikazana "obujmica" (napravljena od navojne šipke prečnika 6mm i neke pločevine) koja fiksira trafoe u svim pravcima. Na svim mestima gde jezgro trafoa ima dodir sa nosećom konstrukcijom između su ubačeni komadi od mousepad-a u funkciji "amortizera".

 Ovo je izdržalo transport ampa dug preko 600Km po ne baš idealno ravnim saobraćajnicama i ništa nije maklo ni milimetar.



Mislim da je ovakvo rešenje optimalnije od onog o čemu smo pričali u Vrdniku.

[stein]

Ako smem da primetim, ovo je do sada tvoj najbolji rad što se tiče skutijavanja uređaja



Hvala, ovo ima posebnu "težinu" kada dolazi od čoveka koji pravi predivne uređaje

Elem, bilo bi žalosno kada bih svaki sledeći put uradio nešto lošije nego prethodni put...

[stein]

Odlicna karoserija, samo mi bodu oci oni srafovi sto nisu sa uoustenom glavom.

Mislim da ima sasvim dovoljno "mesa" u profilima.



Mmmm...ne znam na koje profile misliš. Ima dva okvira od alu-cevi (koji spajaju prednju ploču i hladnjake) sa debljinom zida 2mm a u hladnjacima su već bile rupe sa M5 navojem... Konačna verzija će biti šarafi sa inbus glavama, trenutačno ima dosta rastavljanja i sastavljanja u procesu pa sam stavio obične pocink šarafe da ne koristim iste one koji će se montirati na kraju...

[guja011]

Stein, svaka cast za svajseraj.



Jesi li ti to plastificirao hladnjake ili si nesto drugo izveo?

Ako si plastificirao, kako ce to uticati na odvodjenje toplote?

gde si ti video eloksirane biciklove?

[stein]

Man, zavidim ti na ovom lepom kućištu, znaj da ću da ti ukradem dizajn pre ili kasnije



Apropo "mrcina", u mom A5 su dva identična trafoa. Postavljeni su vertikalno ali sličan nosač možeš da primeniš i u horizontalnoj varijanti a da im ne zatvoriš cirkulaciju vazduha za hlađenje:









Na prvoj slici se vidi donji nosač, napravljen je u obliku slova "T" od aluminijumskih profila - moralo je tako jer se sve drugo ugibalo po sredini od težine trafoa - nešto sločno bi moglo i u tvom kućištu.

Na drugoj slici je prikazana "obujmica" (napravljena od navojne šipke prečnika 6mm i neke pločevine) koja fiksira trafoe u svim pravcima. Na svim mestima gde jezgro trafoa ima dodir sa nosećom konstrukcijom između su ubačeni komadi od mousepad-a u funkciji "amortizera".

 Ovo je izdržalo transport ampa dug preko 600Km po ne baš idealno ravnim saobraćajnicama i ništa nije maklo ni milimetar.



Mislim da je ovakvo rešenje optimalnije od onog o čemu smo pričali u Vrdniku.



Hvala za savet, na žalost, meni za ovakav raspored taman fali nekoliko milimetara po visini, visina prednje ploče jeste 200mm ali trafoi su tek milimetar manji od unutrašnje visine same kutije (191mm) pa me malo brine mogućnost da zeznem dva ili tri milimetra i posle imam samo glavobolje i da moram pola posla da radim iznova. Sama elektronika pojačala je toliko jednostavna da praktično ne zauzima ništa mesta i bilo bi malo bzvz da ostatak kutije zvrji prazan. Imam nekoliko ideja koje ću još da provrtim pa ću se nakraju opredeliti za ono što procenim da je u datim okolnostima najbolje...

[stein]

Stein, svaka cast za svajseraj.



Jesi li ti to plastificirao hladnjake ili si nesto drugo izveo?

Ako si plastificirao, kako ce to uticati na odvodjenje toplote?



Plastifikacija je u pitanju, površina oko samih OD-a (output devices) nije plastificirana a ostatak hladnjaka je rađen na jedan izuzetno tanak sloj. Za razliku od standardne izvedbe koju radimo za druge stvari, ovde je plastifikacija zadržana na nivou između 20 i 30 mikrona, taman da pokriva. Inače, za spoljašnju upotrebu uvek se radi prvo Coroprimer temelj koji je sam ~60mikrona a potom ide boja (potom eventualno efekat) i na kraju UV zaštitni lak, svaki u približno istoj debljini, nikada ne manje od 45-50 mikrona po sloju. Prednja ploča je rađena na standardnih 60+60 mikrona koliko će se stavljati i na poklopce za zatvaranje kutije...

[zocky]

Nisam ni mislio da trafoi idu vertikalno u tvom kućištu - horizontalna montaža sa sličnim nosačima i učvršćenjem kao kod mene... ne sumnjam da ćeš naći optimalno rešenje, ovo je samo jedan od mogućih načina.

[Beli_Ninja]

Plastifikacija je u pitanju, površina oko samih OD-a (output devices) nije plastificirana a ostatak hladnjaka je rađen na jedan izuzetno tanak sloj. Za razliku od standardne izvedbe koju radimo za druge stvari, ovde je plastifikacija zadržana na nivou između 20 i 30 mikrona, taman da pokriva. Inače, za spoljašnju upotrebu uvek se radi prvo Coroprimer temelj koji je sam ~60mikrona a potom ide boja (potom eventualno efekat) i na kraju UV zaštitni lak, svaki u približno istoj debljini, nikada ne manje od 45-50 mikrona po sloju. Prednja ploča je rađena na standardnih 60+60 mikrona koliko će se stavljati i na poklopce za zatvaranje kutije...



Jedva cekam da saznam utiske o plastificiranim hladnjacima jer mi se nesto ne daju pare za eloksazu.



gde si ti video eloksirane biciklove?



Pa mora da ima neki eloksiran s obzirom da je silna stolarija za domove zdravlja, skole itd. eloksirana.
