Cirklotron sa lateralnim mosfetima pt 2. (Krštenje Bastarda)

[hifish]

 Biće, kako vidim, pre vikenda... Možda napravim i pokoju sličicu...



[stein]

Na žalost, danaske sam shvatio da ne može sve odmah. Sistem za plastifikaciju nam je na velikom čišćenju, zamene filtera itd i neće se plastificirati pre ponedeljka, ali limarija mi isečena i biće sličica kad stignem kući

[stein]

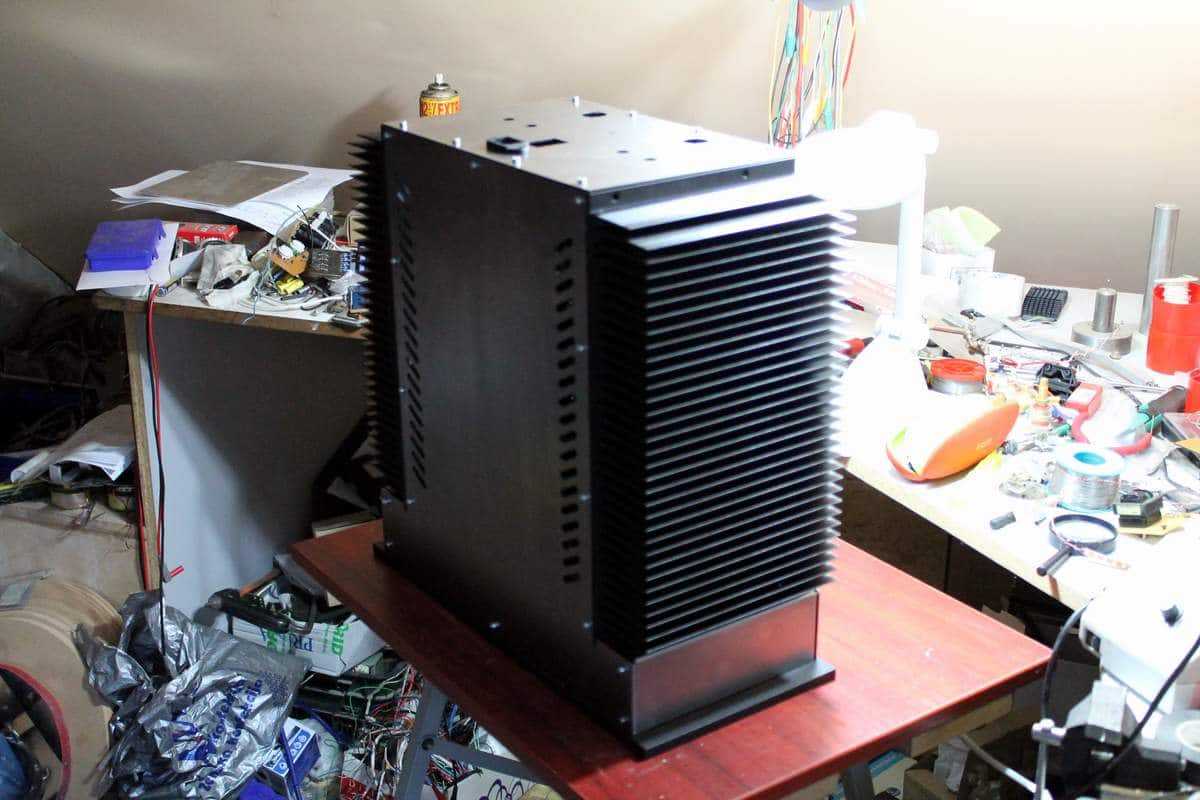

Kad se radi, onda se i napreduje... Ipak smo danas malo plastificirali..

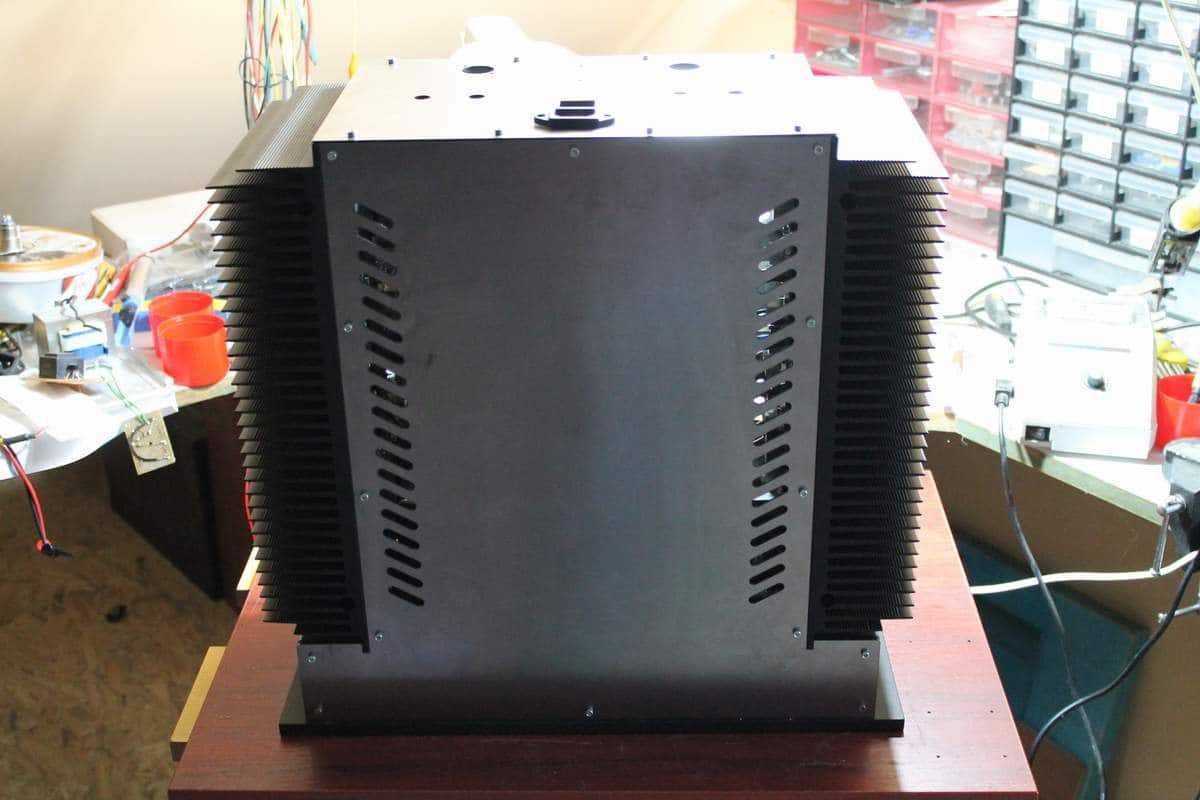

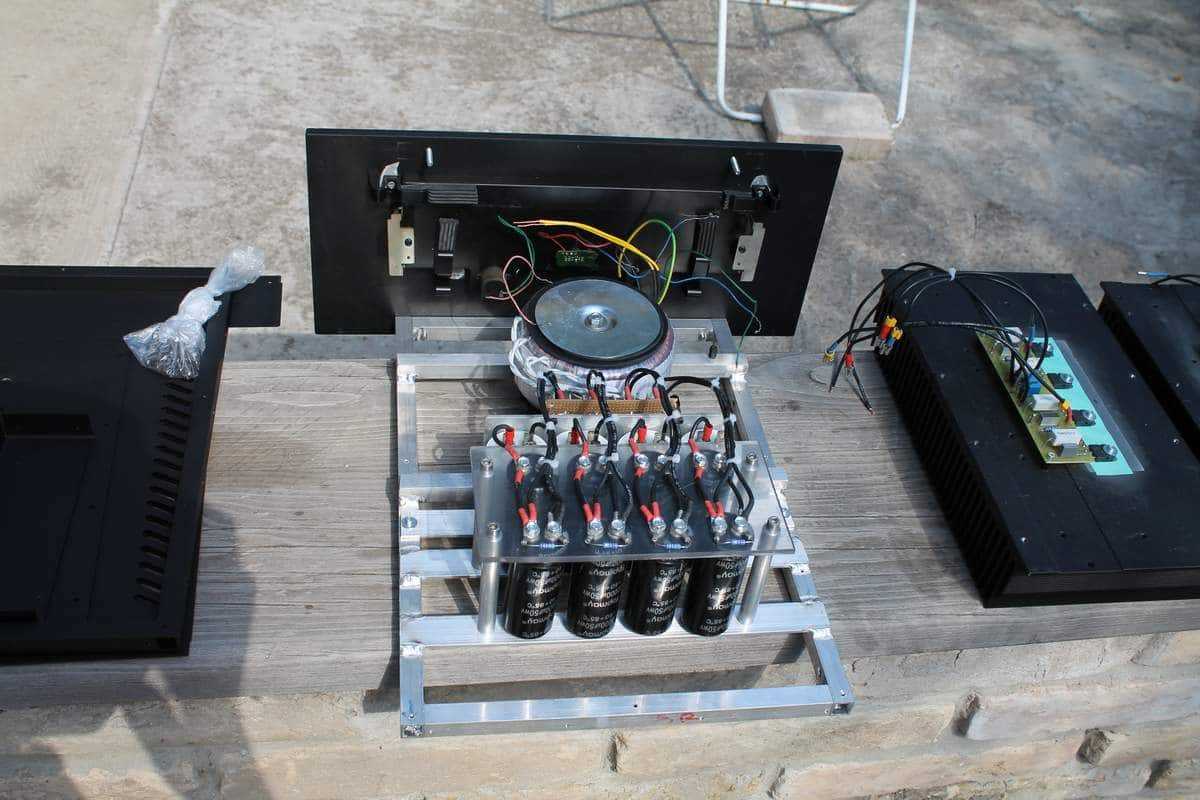

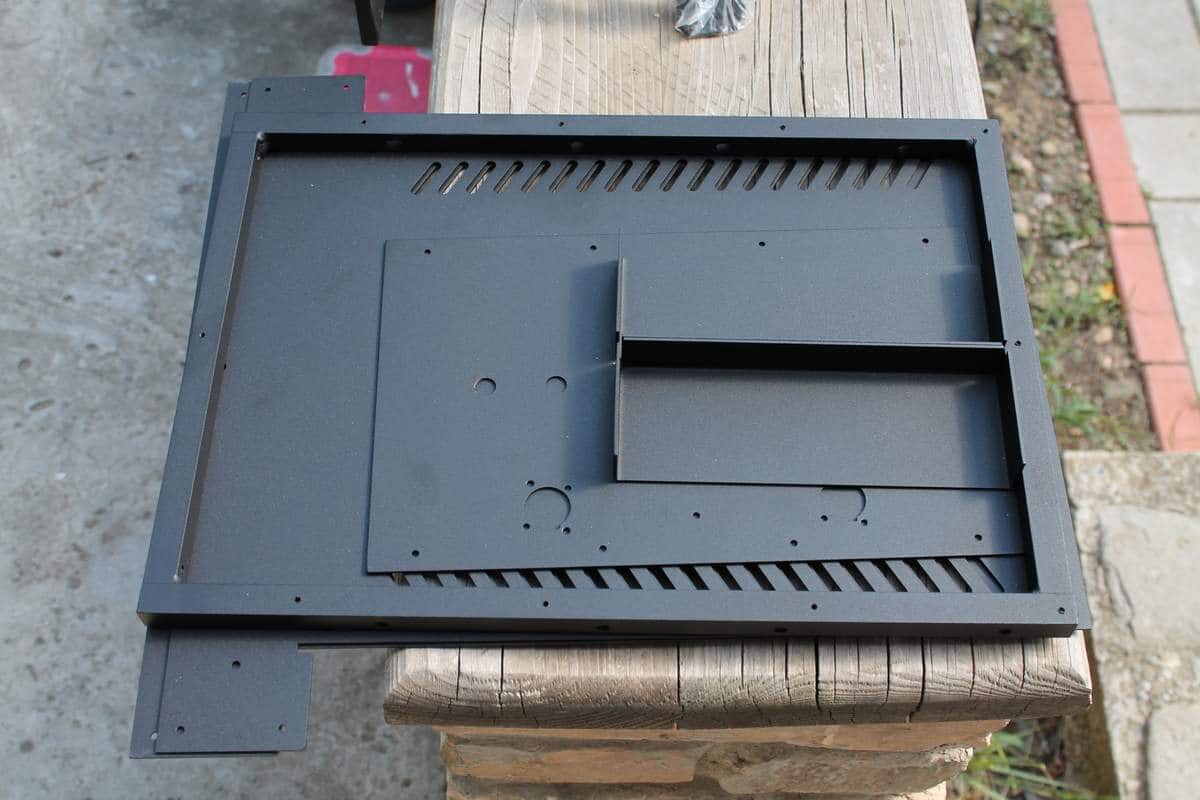

Par slika pre i posle plastifikacije.





Naravno, pakovanje svega u kutiju će zahtevati malo vremena pa nemojte očekivati da večeras i prosvira - na pola osam nosim ćeru na čas baleta a kad se vratim oko devet, slaba vajda od mene, možda nešto i uradim ali ništa značajno. Koliko cenim, moglo bi tokom sutrašnjeg dana da se odmakne dalje...

[Zen Mod]

mani se tih stopica nazuvki - turi tu lepo okaste za na sraf

[Nesic]

Baš lepo. Izribao si ga pošteno

[stein]

mani se tih stopica nazuvki - turi tu lepo okaste za na sraf



To smo se već pričali gde se šta odakle i kako uvezuje - samo da dođe na red - bilo mi važno da na vreme izbušim sve rupe na šasiji  - posle plastifikacije je to manje zgodno i praktično. Danas lemimo još malo - menjamo navaka... naaavaaakaaa...





[stein]

Baš lepo. Izribao si ga pošteno



Jest, konačno nešto uradim konstruktivno na forumu, i o'ma dobijem ribanje



edit: reč korisno zamenjena sa konstruktivno - ovo je svakako beskorisno... nit' pegla, nit' pere, nit kuva...

[dranix]

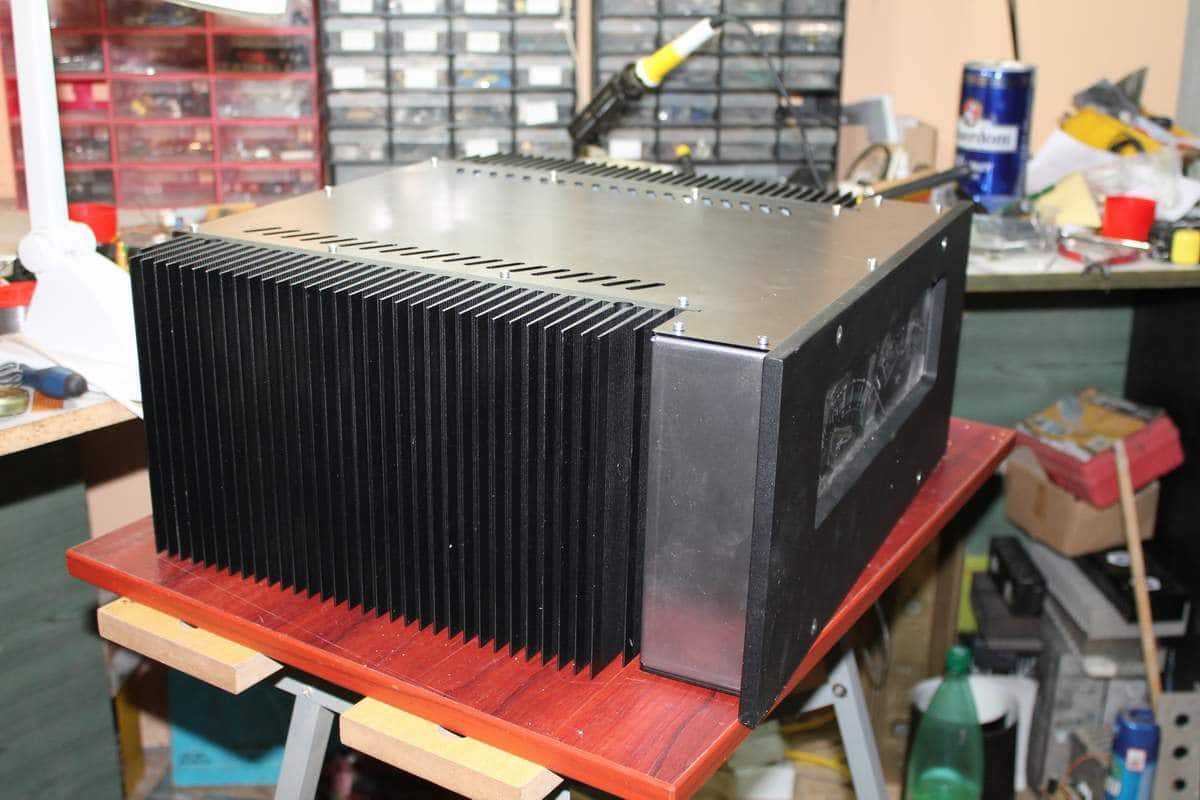

Gledam ove tvoje zadnje fotke....

Na stranu sad da li lici ili ne lici na nesto sto smo videli.

Mnogo mi se svidja konstrukcija a i krajnji izgled.

Neko bi kazao kao iz fabrike.

Cuvam ja mnoge tvoje stare ftke uredjaja ali ne samo tvoje.

I sad bas nesto gledam.

Razliciti ljudi sa nekim svojim razlicitim iskustvom.

Jako zanimljivo da se uporede neka resenja.

Stvarno nema cenu.

Ne mislim na to sta je bolje ili gore resenje nego ti neki nacini da se rese nekakvi detalji.

[stein]

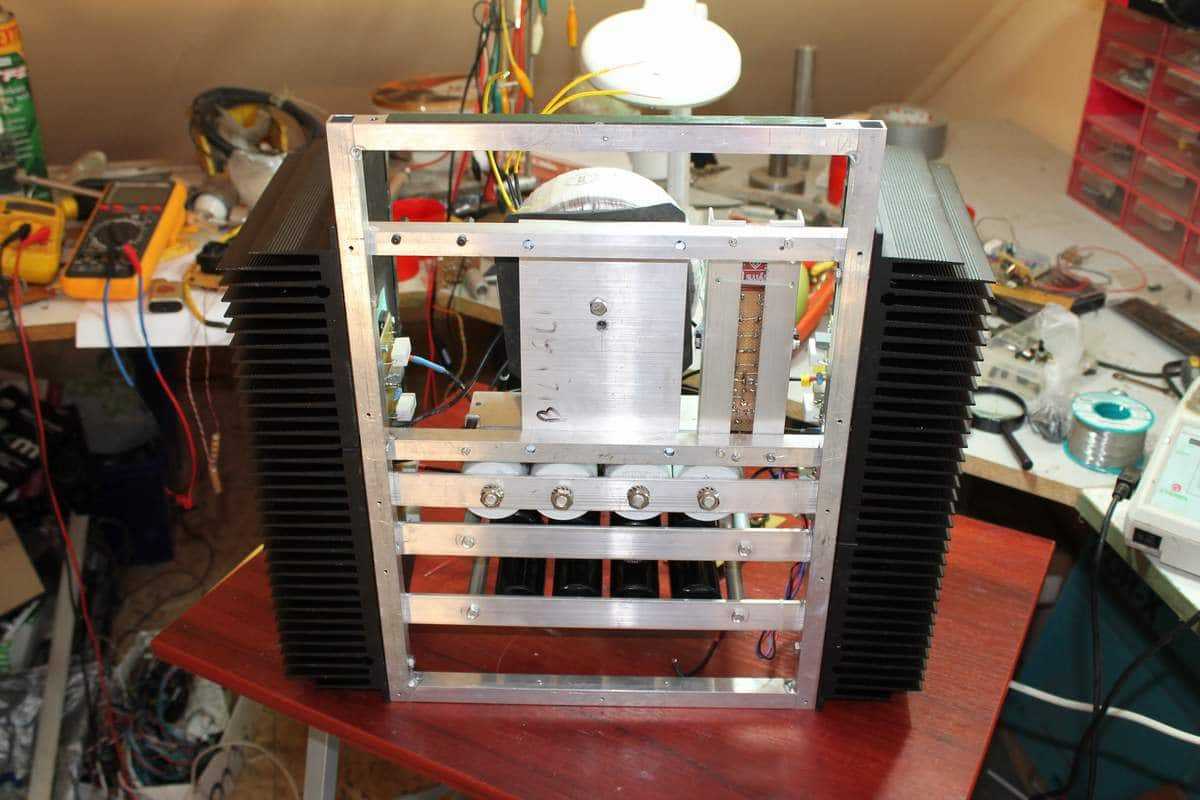

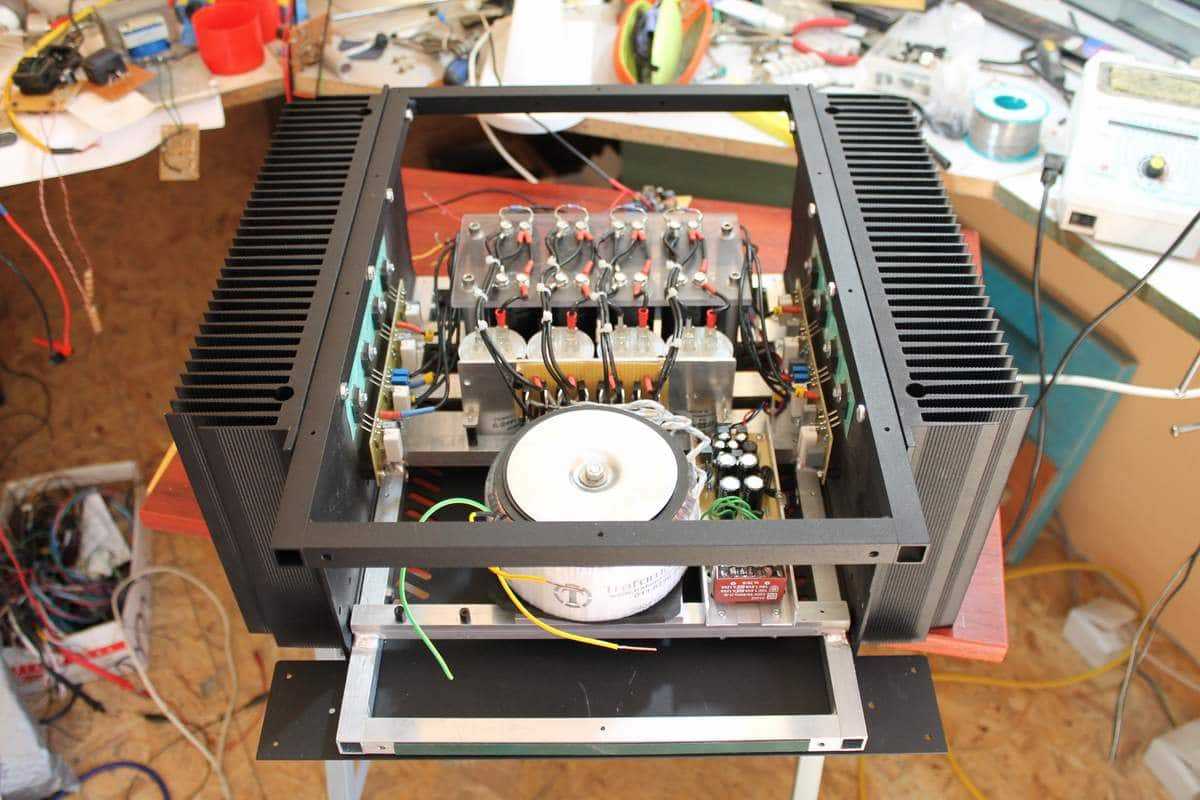

Ideja iza ovog mog rešenja proističe iz činjenice da se  (po običaju) krenulo od raznih nepoznanica. Još do pre desetak dana sam pokušavao da smislim način kako ću da smestim ona dva velika trafoa a evo, na šasiji je toroidni transformator. Hladnjaci, prednja ploča (aluminijum), VU metar i pločice cirklotrona su se skupljali na gomilu jako, jako dugo, tek sam u Vrdniku kupio kondenzatore za filtraciju (motor run sam imao još od vremena kad sam pravio F5) pa je shodno metodologiji nabavke materijala (kad se šta povoljno nabavi) i ceo proces osmišljavanja konstrukcije kutije nešto što se u hodu oblikuje. Šasija na koju se sve spoljašnje i unutrašnje komponente montiraju je jedan od zahvalnijih metoda izvedbe, daje prilično veliku slobodu kad nešto treba da se preradi ili drugačije uradi, omogućava bukvalno pristup svim delovima elektronike sa skoro svih strana, nezavisno jedno od druge. Osim toga, na donjoj ploči sada nema ni jedan šaraf više nego na gornjoj, sa izuzetkom četiri nožice na kojima će pojačalo da stoji...

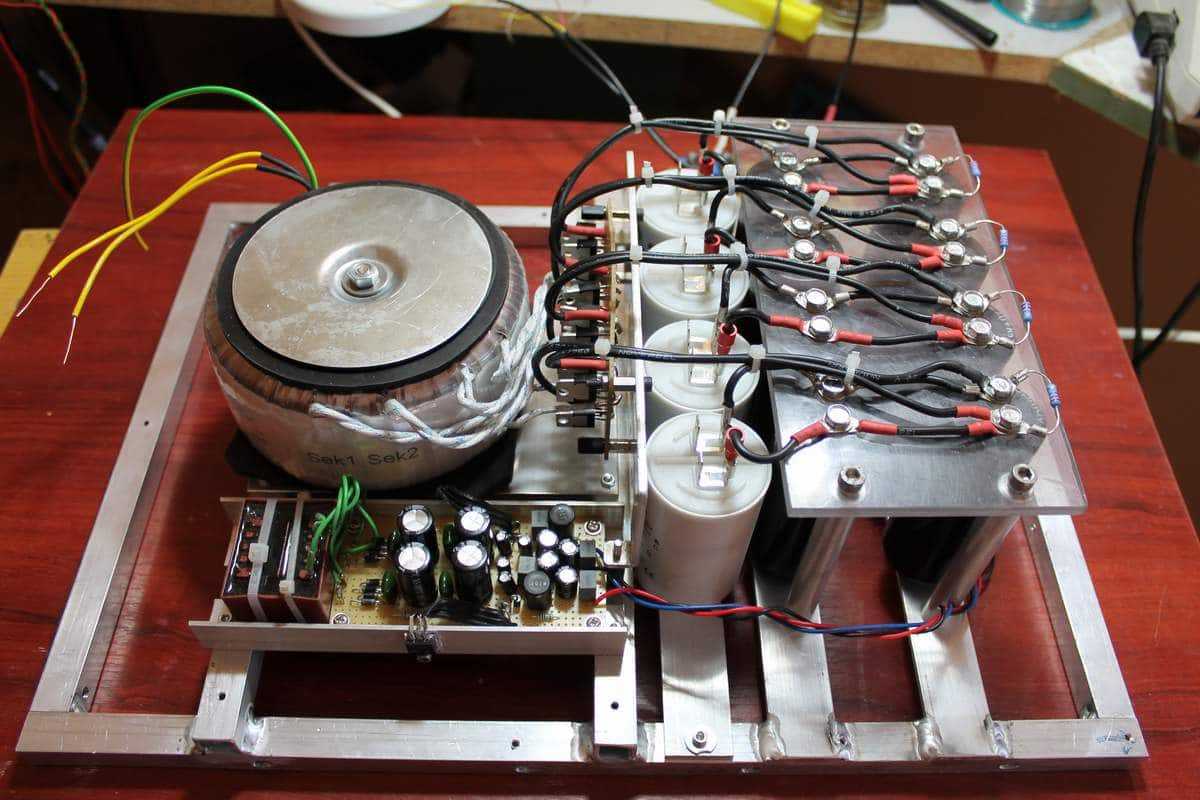

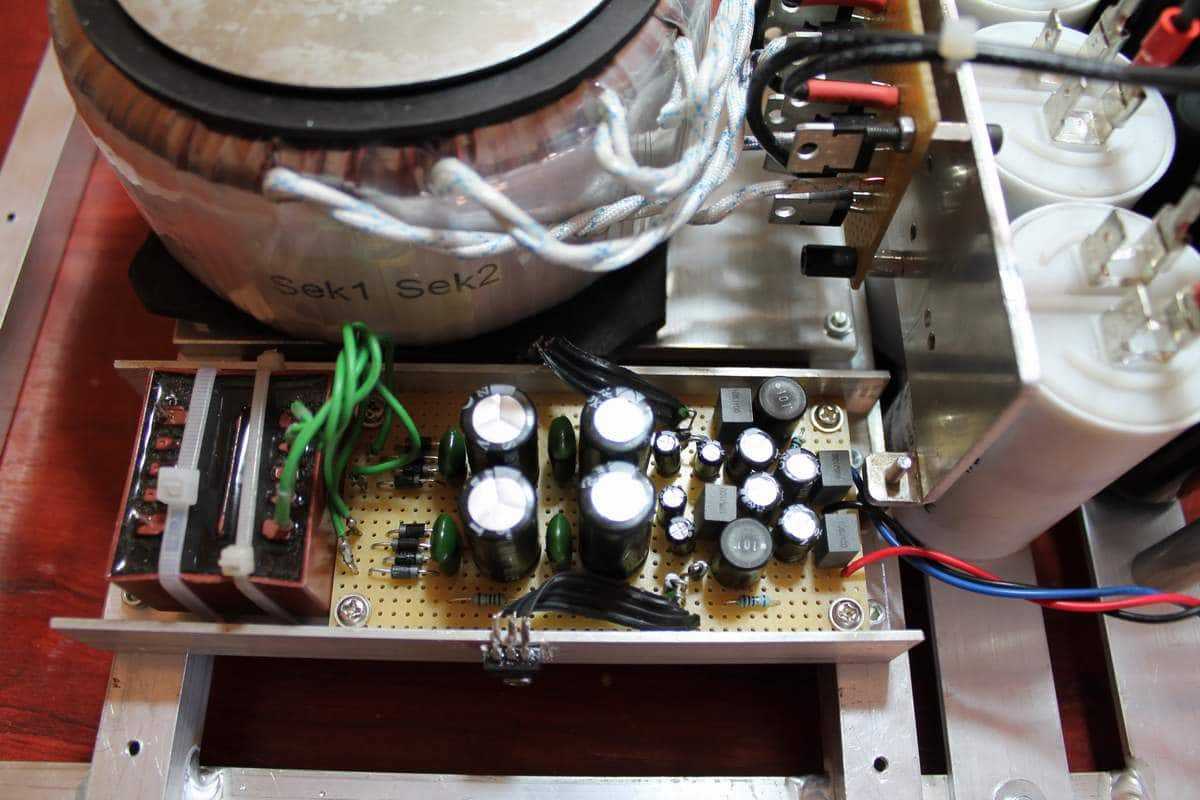

Na donjem okviru se nalaze pričvršćeni svi izvori napajanja, kako minijaturni ispravljač za osvetljavanje VU metara, tako i stabilizovani ispravljač za ulazno/naponski deo pojačala, i naravno, najgabaritniji, ispravljač za sam cirklotron. Pločice cirklotrona su na hladnjacima a ulazni deo će biti montiran na zadnju ploču, kod ulaznih konektora... Za razliku od nekih pređašnjih rešenja, ovaj put je okvir koji spaja delove na gornjem delu nezavistan od donje šasije i vezuje prednju i zadnju ploču, hladnjake i poklopac. Trenutačno je jedina zaista kompaktna celina ta donja šasija na kojoj se nalaze svi izvori napajanja...

[dranix]

Utoliko je uspeh i veci.

Fabrika ima konacne komponente pa je mnogo lakse.

Prototipovi su nezgodna stvar osim ako ne zelimo da nam kuciste bude bespotrebno ogromno.

Imam ja to sve u vidu pa zato i kazem da si se odlicno snasao jer nista nisi doveo u pitanje a resio si problem.

[stein]

Pričao sam ja baš o tim stvarima sa jednim gospodinom na letovanju, koliko zapravo za pojedinca ili malu firmu košta započeti posao sa recimo, samo jednim modelom pojačala i jednim na primer, predpojačalom (da ide uz pojačalo snage)... Matematika je čak i na virtualnih deset komada poražavajuća ako se želi odraditi posao onako kako to izbirljivo tržište zahteva, a pri tom, krenuli smo od pretpostavke da kvalitet samih uređaja uopšte nije sporan... Nabavka adekvatnih hladnjaka i štatijaznam čega za deset komada možda u jednom trenutku ne bi ni bila sporna stavka, ali šta ako se tržište otvori za proizvod? Kako dalje? E, tako sam ja objasnio svom sagovorniku zašto se ne bavim proizvodnjom audio opreme nego tricikala... Tako mi i treba.

[stein]

BTW, bio danas kod novog člana foruma (m4rk1z) i malo slušao mjuz kod njega... Tannoy Arden od pre dvadesetak godina, nekoliko puta menjana vešanja i to je to. E, pa da nemam ove moje ESL-e, sa tim bih mogao živeti. Čak me nije ni zanimalo koje pojačalo sviri... A baš lepo sviri...

[dranix]

E bato moj. Pretpôstavljam da covek ima i finu sobu za slusanje (po gabaritima mislim).

Kako da ne, jos kako moze da se zivi sa tim.



Sto se tice firme.

Nikada ne treba zaboraviti sto neki ljudi kazu da je priprema 70% uspesnog posla.

Neko bi pomislio onako na prvi pogled. Zar bas toliko? Pa.... Hm

Slozio bi se da jeste mnogo vise vazna nego sto nam se to u pocetku cini.

Ljudi su cesto mnogo nerealno optimisticni. To je u prirodi ljudi. Nista lose. Cisto konstatujem a nisam pesimista samo pokusavam da budem oprezan.

[Zen Mod]

da se nadje

[stein]

Raducka se malkice:



[Daudio]

kako izgleda kad radiš punom parom

[guja011]

kako izgleda kad radiš punom parom

onda bi uradio 3mm vitro umesto ove pleksi-žice konfuzije . pa onda onaj click power sa tasterom kad već napaja ledare vuova itd itd.



može on al ga "more" slomilo

[stein]

kako izgleda kad radiš punom parom



Onda ovakve stvari sklopim za tri dana Budimo realni, teglim se ko kamilji balac. Ovo skockavam od sredine jula, minus tri nedelje što sam bio odsutan. Mislim da je ključna reč finansiranje jer ako može da se i finansijski isprati sve što treba, onda ide mnogo lakše i mnogo brže, pogotovo što je ovo pojačalo Sipi već odavno napravio i manje ili više, ja prožvakao sa mnogo kompleksnijom i zahtevnijom varijantom. Ne znam zašto, ali nekako sam se potajno, duboko u sebi nadao da će više članova foruma "zagristi" i pokazati interesovanje za jedan ovakav projekat, nije ništa skuplje ovo napraviti od F5 a onomad se tih F5 pravilo... Pravio ga i kus i rus.. Da se skupilo ljudi, mogli smo lepo organizovati neke grupne kupovine, sve dobaviti jeftinije, praviti profi pločice... Ovo nije ništa teže nego napraviti F5, štaviše, ne trebaju upareni jfetovi  - a sad, i da treba, imam punu kutiju... Malo se moraju izlazni naručiti i malo čekati ali nit' je greda, nit' je nenađijum, nit' su nešto skupi... Al' dobro...

[stein]

onda bi uradio 3mm vitro umesto ove pleksi-žice konfuzije . pa onda onaj click power sa tasterom kad već napaja ledare vuova itd itd.



može on al ga "more" slomilo



Upravo to što sam rekao (dok si ti već kucao) spada u istu kategoriju...

[stein]

I još malo pa dosta za danas... I sutra je dan...



[stein]

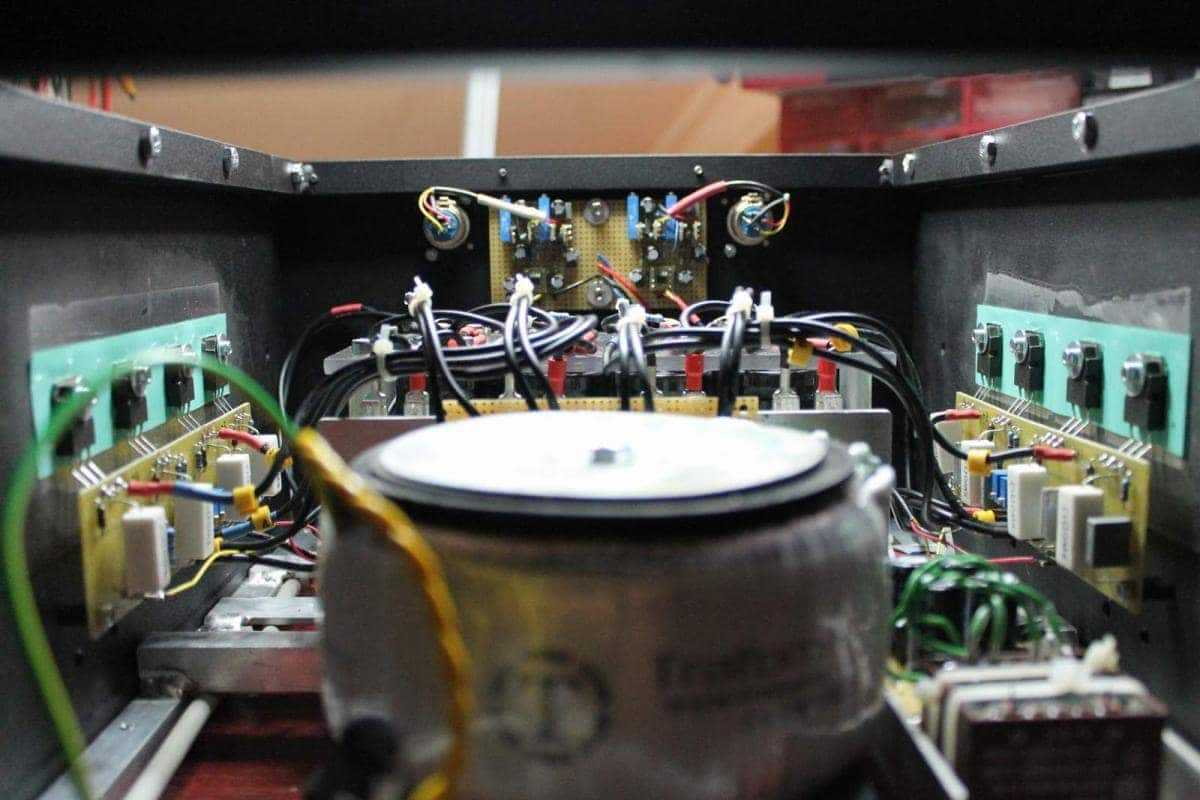

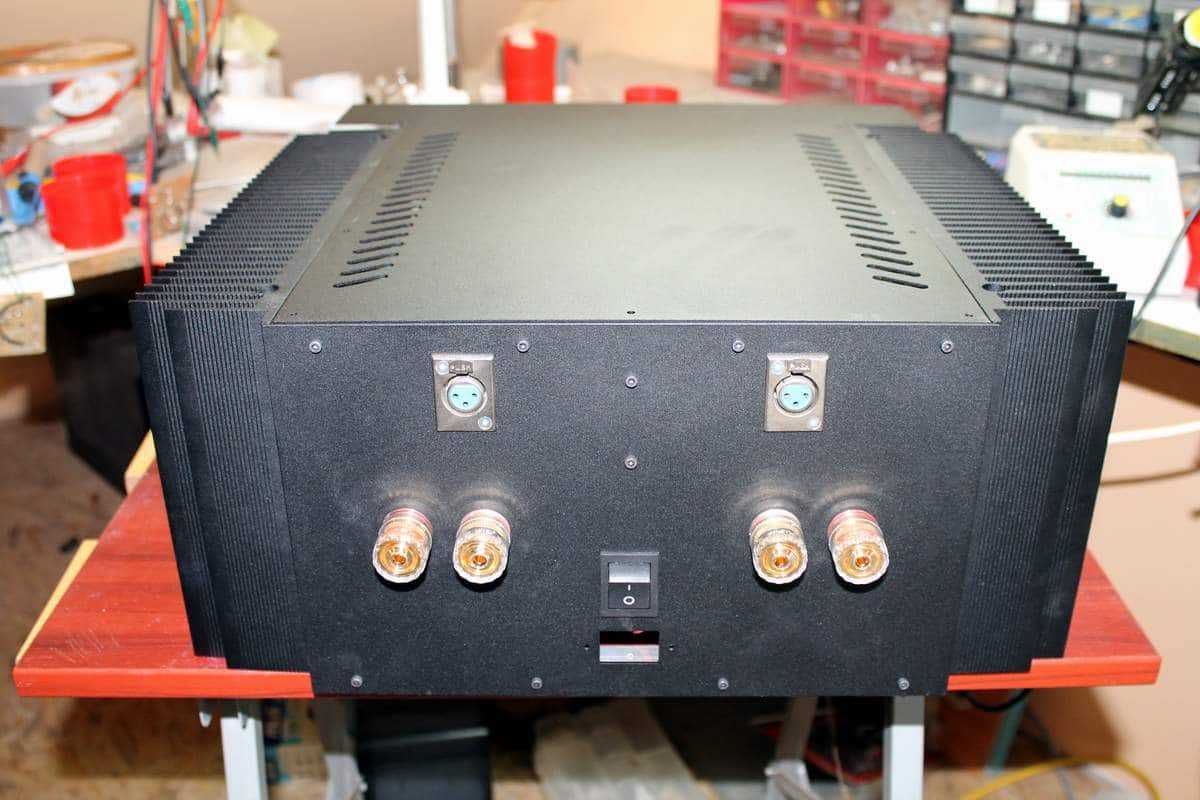

Još sam malo raduckao (koliko se nedeljom priliči a da ne bude kasnije pilanja po mozgu kako sam visim tamo gore) i došao do faze da je sve osim prednje ploče i poklopca sklopljeno. Prvo uključivanje je prošlo bez ogrebotina, napon na svi napajanjima isti, a malkice varira gore dole, ali u skladu sa naponom u mreži. Ne pada ispod 24.1 a raste do nekih 26.7 VDC. Promene napona nisu drastične ili nagle, ovo je mereno u periodu od nekih 30 minuta. Drugo, DC napon na izlazu sa otvorenim ulazom konstantno 0.0 VDC, oscilacije u offsetu postoje kada je skala na 200mV, max izlazni DC napon +/-0.01mV. Mnogo bolje nego što sam očekivao. E, sad još samo da se ubaci muzika...

[Zen Mod]

si prezicio C bank ?
