Šemice za hibridove

[BANAT]

29 minutes ago, zerowaf said:

Možda dosta za neki JLH ili Hiragu.

Jok , nista A-klasa , nego 2 x~35W jednostavni hibrid AB-klase , gde je pentodna mala lampa na ulazu koja i ujedno ganja 2SK135/2SJ50 par u izlaznom stepenu snage ,za te parove su ovi hladnjaci .

[vladd]

Plus je malo za Hiraždaju, za ovo planirano, savršeno

[BANAT]

btw, taj jedinstveni po mnogo cemu dvostepeni hibrid je originalno konstruisao Aleksandar Bokarev iz Rusije , jedan izuzetno sposoban i inteligentan covek i vrhunski konstruktor raznih HI-FI komponenti , on kaze a i dokumentovao je faktima da je na merenjima kao i pri uporednim slusnim testovima sa ovim malenim AB klase hibridima obrisao neka full lampaska SET A-klase pojacala slicne snage , i to su za sada njegova omiljena pojacala koje koristi svakodnevno , ali me je ujedno ljubazno zamolio da za sada shemu tog hibrida Ne Objavljujem sto cu svakako da ispostujem ! ,

on trenutno radi dalje na razvoju daleko snaznije varijante (200-300W) dvostepenog hibrida na istom principu rada koje ce imate iste prenosne karakteristike, ali sada koristeci industrijske i cenovno mnogo povoljnije MOS-FET  N/P-parove tipa IRFP .

Izmenjeno Januar 4 od BANAT

[zerowaf]

pre 1 sat, BANAT reče

Aleksandar Bokarev

Naš Aleksandar je bolji!

[John Coltrane]

Ima i kod pok. Čika Turnera tih šemica za hibridove

[BANAT]

56 minutes ago, zerowaf said:

Naš Aleksandar je bolji!

Sa Aleksandrima nema promasaja !

[BANAT]

9 minutes ago, John Coltrane said:

Ima i kod pok. Čika Turnera tih šemica za hibridove

Probao je A.Bokarev i tu varijantu i kaze da nije nekog dobrog kvaliteta , pa je razvio svoju veoma specificnu i daleko jednostavniju varijantu , koja za razliku od Turnerovog hibrida koji radi u debeloj A-klasi (IQ=1,2A),dok njegova varijanta radi u AB-klasi (IQ od 0,2-0,3A) , Bokarev mi isto kaze da svako dalje podizanje mirne struje izlaznog stepena preko 0,3A nema apsolutno vise nikakvog uticaja na kvalitet zvuka ili na merene performanse ,

isto tako Turner nepotrebno koristi snaznu EL34 pentodu da budi izlazni K/J mos-fet par dok je Bokarev tu upotrebio malu signalnu pentodu tipa EF , i tu se slazem sa njim jer ako pogledas originalne Hitachi karakteristike tih lateralaca videces da je tom J50/K135 paru dovoljno samo nekih oko 200mW (0,2W) za punu pobudu na 20Khz , na nizim frekvencijama je to i daleko manje .

[BANAT]

14 hours ago, BANAT said:

 jer ako pogledas originalne Hitachi karakteristike tih lateralaca videces da je tom J50/K135 paru dovoljno samo nekih oko 200mW (0,2W) za punu pobudu na 20Khz , na nizim frekvencijama je to i daleko manje .

 Ispravka radi tacnosti ; sad kad sam opet pogledao originalni Hitachi app.notes nasao sam tacan podatak gde se u njihovom pojacalu pri 100W i pri 100Khz trosi nekih ipak samo 3,24mW (0,0032W) za punu pobudu gejtova izlaznih tranzistora snage .

1985_Hitachi_MOSFET_Data_Book_condense.pdf

[Doktor]

@BANAT,

odlicno znam/slusao uredjaje sa tim J50/K135.

Medjutim, ukoliko bih se upiustio u neki projekat sa tim Fet-ovima, Ima li ih nedje ? Onih pravih ? Ne fejk.

Pre nekih 15-20 god. bila neka kombina sa jednim amp-om topologije FET/lampa . . .  skrsili se jerbo ne nadjosmo cestit bar J/K fetova.

Msm da je bilo nesto ovo u perspektivi ( tada ) da se pravi :

https://www.moscode.com/moscode_amplifiers.htm

[BANAT]

Dok

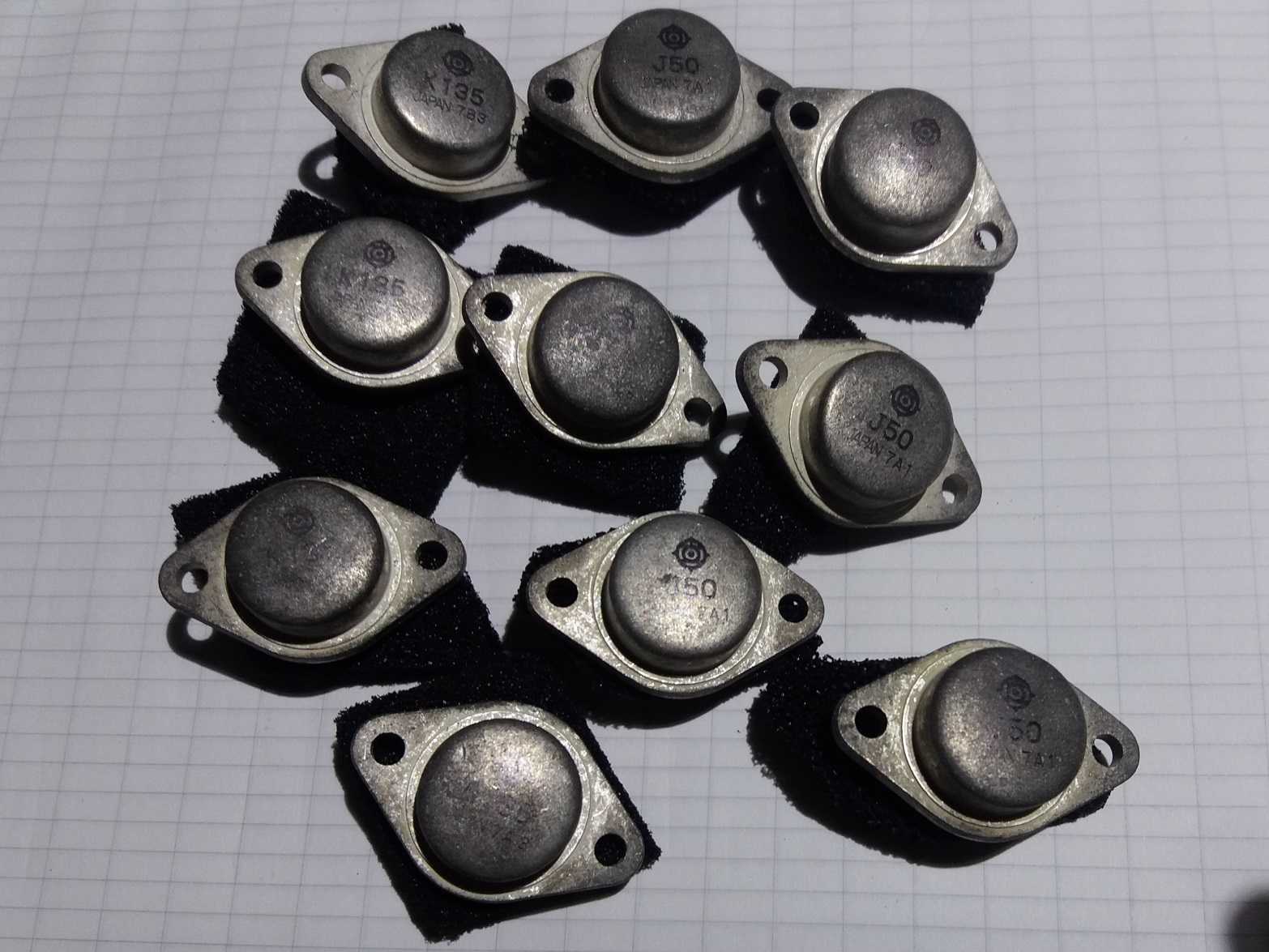

na zalost Hitachi/Renesas firma odavno vise ne proizvodi te K135/J50 , originali mogu jos samo da se jako retko nadju po nekim zaostalim starim furdama kao sto je kod mene slucaj ,

ili pak da se iskoriste neki ispravni polovnjaci , ipak firma Exicon jos uvek proizvodi neke svoje veoma kvalitetne zamene za njih .https://www.exicon.info/

znam za ta Moscode hibridna pojacala snage ali je moje misljenje da su previse i nepotrebno komplikovana .

Izmenjeno Januar 5 od BANAT

[Dumus]

Sad me kum podseti da prekopam staru arhivu i gle :

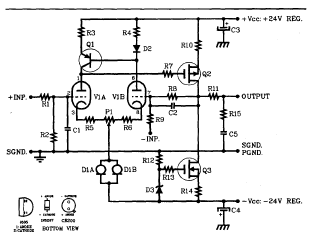

Borbely iz '89 : low voltage (+- 24V) , sa ECC86 na ulazi i 2SJ79 / 2SK216 na izlazu .

Mislim da prostije ne moz da bude . Jel ga neko radio ili cuo?



[krca44]

Neki momak na big diy-a pre par meseci,  uglavnom nahvalio ga je.  Mozda tamo pronadjes samo to su bili subjektivni utisci cini mi se. Bilo je slika.

[Brijac]

Relativno jeftino za probu

Izmenjeno Januar 6 od Brijac

[драган]

Stvarno su dobri ti K135 i J50. Ja sam napravio hibrid 2x 250w rms, radi odlicno.

[Doktor]

@Dumus

Ocigledno je da si zaboravio kada je @Solaja uradio taj amp FET-lampa hibrid i doneo do mene da cujemo na tadasnjim mojim izuzetno neefikasnim panelima ( ET LFT VIII ). Probam da animiram Šoleta da se ovde javi.
Beše to dosta dobro, ali paneli/mrcine behu žedni struje.

Morao je onda da Saja gitarista donese iz studija Vlade Negovanovica onog Kameleona koji je dohvatio i držao za 00 Eminente od pocetka do kraja.

Da te i tu podsetim : Winter Sampler - Windham Hill - John Gorka ( samo glas i akustara ).

Smrzli smo se.
Tada nije bilo D klase, a watt-i su bili cKupi.


[Dumus]

pre 26 minuta, Doktor reče

Ocigledno je da si zaboravio kada je @Solaja uradio taj amp FET-lampa hibrid i doneo do mene da cujemo

greska kume,

to sto je doneo na slusanje bio je Hans Mortesen DC300B sa EF 86 na ulazu , 82 u drajvu i 50/135 u izlazu . Mislim da je imao samo po jedan par u izlazu,

pa zato nije mogao ni da potera ET-je.

pre 13 časa, Brijac reče

Relativno jeftino za probu

Jes da u medjuvremenu se nije desilo sa 79/216 isto sto i sa 50/135 , nema vise originala , samo fejkovi iz China.

[BANAT]

18 hours ago, Dumus said:

Sad me kum podseti da prekopam staru arhivu i gle :
Borbely iz '89 : low voltage (+- 24V) , sa ECC86 na ulazi i 2SJ79 / 2SK216 na izlazu .

Mislim da prostije ne moz da bude . Jel ga neko radio ili cuo?

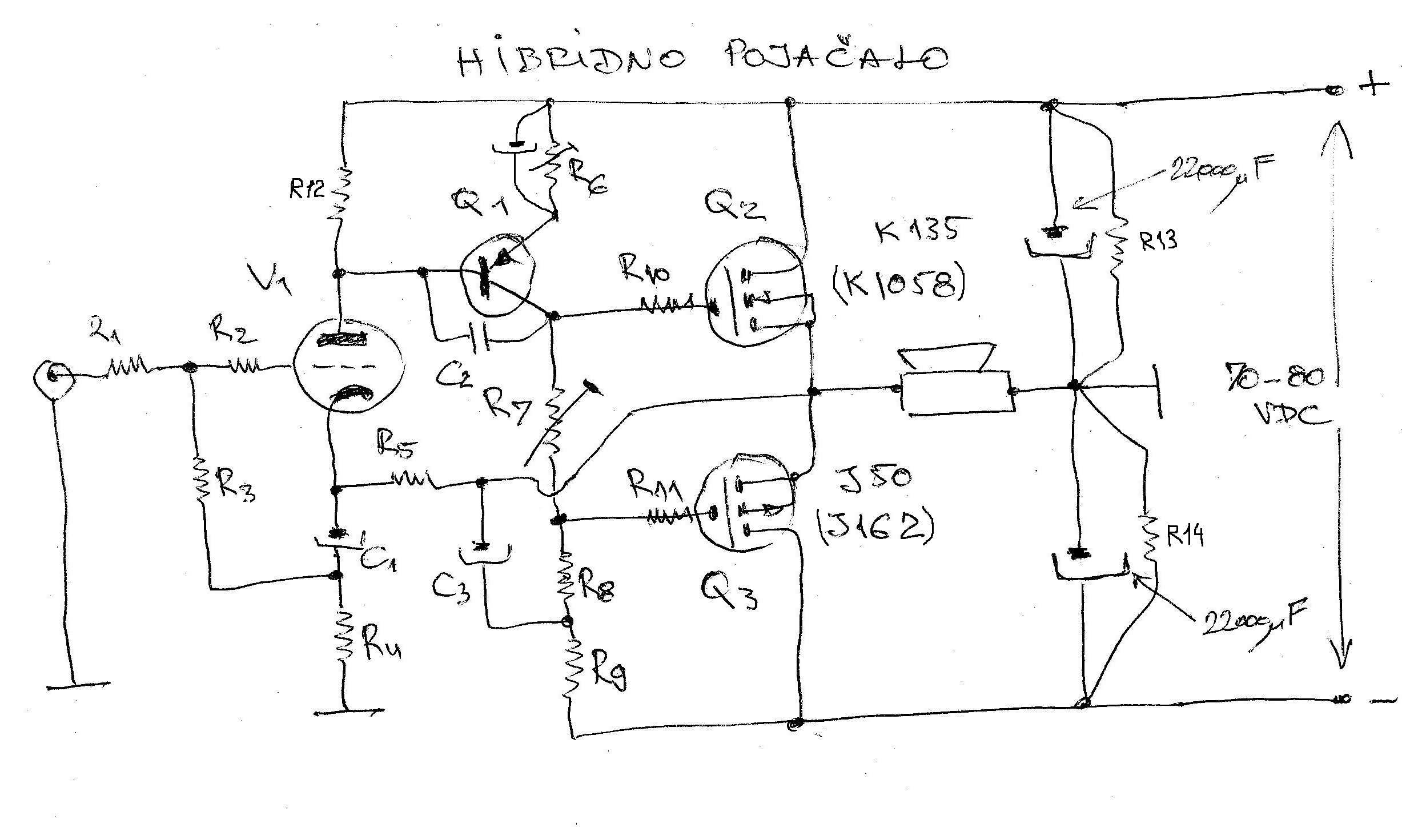

Uz duzno postovanje prema Ernu B. i njegovoj single end (SE) konstrukciji male snage , ali nacelno govoreci problem kod takvih DC-kuplovanih hibrida ulaznog lampa stepena sa mos-fet stepenom snage je sto ce razni parametri izlaznog stepena snage vremenom dosta da variraju kako ulazna lampa stari ,odnosno kako gubi originalno postavljene radne tacke , tako da je vremenom pojava opasne DC komponente na liniji ka zvucniku obavezna , licno sam imao neku ipak malo jednostavniju ideju za takvo DC spregnuto hibridno `Singleton` PP pojacalo AB-klase napravim gledajuci jedno Rode-NTK mikrofonsko hibridno predpojacalo ali...,

tako da takva DC spregnuta hibridna pojacalo jedino imaju smisla ako imaju sprezni izlazni elektrolitski kond. ka zvucniku koji je ujedno i DC zastita zvucnika , to opet podrazumeva unipolarno napajanje umesto bipolarnog ,ipak samo donekle tu u obzir dolazi i bipolarno napajanje ali sa `plivajucom` tackom mase .

ps, od ovog mog hibrida imam negde i SPice fajlove koji pokazuju dosta solidne karakteristike .

ps, da ne zaboravim ,kod ovakvih DC spregnutih hibrida obavezno je da se prvo lampa dobro desetak minuta zagreje i stabilise parametre pre nego se ukljuci napajanje izlaznog stepena.

Izmenjeno Januar 7 od BANAT

[Mikorist]

Odvojena tema.

[Brijac]

1 hour ago, Dumus said:

Jes da u medjuvremenu se nije desilo sa 79/216 isto sto i sa 50/135 , nema vise originala , samo fejkovi iz China.

https://www.diyaudio.com/community/threads/2sj77-2sk214-hitachi-to-220-mosfets.419845/

Izvolte, proveren lik

Trebalo bi da ima i 79/216 joste.

https://www.diyaudio.com/community/threads/nos-hitachi-2sj79-2sk216.333943/

Izmenjeno Januar 7 od Brijac

[драган]

Upravo sada, BANAT reče

Uz duzno postovanje prema Ernu B. i njegovoj single end (SE) konstrukciji male snage , ali nacelno govoreci problem kod takvih DC-kuplovanih hibrida ulaznog lampa stepena sa mos-fet stepenom snage je sto ce razni parametri izlaznog stepena snage vremenom dosta da variraju kako ulazna lampa stari ,odnosno kako gubi originalno postavljene radne tacke , tako da je vremenom pojava opasne DC komponente na liniji ka zvucniku obavezna , licno sam imao neku ipak malo jednostavniju ideju za takvo DC spregnuto hibridno `Singleton` PP pojacalo AB-klase napravim gledajuci jedno Rode-NTK mikrofonsko hibridno predpojacalo ali...,

tako da takva DC spregnuta hibridna pojacalo jedino imaju smisla ako imaju sprezni izlazni elektrolitski kond. ka zvucniku koji je ujedno i DC zastita zvucnika , to opet podrazumeva unipolarno napajanje umesto bipolarnog ,ipak samo donekle tu u obzir dolazi i bipolarno napajanje ali sa `plivajucom` tackom mase .

ps, od ovog mog hibrida imam negde i SPice fajlove koji pokazuju dosta solidne karakteristike .

Sta se dogadja u prvih 10 sekundi pri paljenju kada je hladna lampa.

[BANAT]

na hladnu lampu nema ni protoka anodne struje triode V1 sto znacajno pomera radnu tacku VAS tranzistora Q1 koji opet opasno pomera radne tacke izlaznog stepena Q2&Q3 ka Boooom efektu bez povratka.

[драган]

sve vreme hocu bas to da ti kazem.
