Šemice za hibridove

[Vix]

Ima jedna prodavnica polovne robe...ono funkcionise tako sto ljudi donesu stare stvari, pojacalo recimo, a oni im to otkupe, ispod cene naravno. Recimo daju 20 eura za pojacalo te prodaju za 60.

Tamo pre par dan videh neko staro malecko Pioneer pojacalo. Znam da sam pogledao unutra i video nesto sto lici na STK. Nisam mogao videti koje je tacno, ali po trafou bih rekao da ima nekih 2x20w. Cena: misim da je bilo oko 60 eura.Da nemam nista drugo, mozda bih ga i uzeo. Ovako...

Sto se tice zvuka kvazi-komplementarih pojacala...pa eto, ja sam kao klinac i sve do skoro 2000-te imao i slusao HSR-48 pojacalo. Semu verovatno znate, kvazi komplementarni 2n3055 u izlazu. Mozda ja nisam znao za bolje, ali ipak mislim da nije lose zvucalo...

[Gosha]

https://www.radiocollection.be/images/mble_img/OM931.pdf



Taj OM bas i nije neki hibrid, vise je to diskretna SMD tehnika.

[Mikorist]

Zavisi individualno kako će kome da se neki dopadne neki hibrid. Na razne načine tretiraju harmonike - neki bez muke simuliraju lampasti zvuk - ne treba mnogo pasivnih elementa okolo da se postigne  (dovoljno) secera, za D klasu treba prvo da gađaš specifičan linerani psu(ili filter na svičeru), specijalni otpornici, kondezatori, opampovi na ulazu, Sumida zavojnice,  diodnu klipaciju npr. Schottky diode u povratnoj sprezi opampova kako bi generisali blagu distorziju sličnu lampama.

[Mikorist]

prebačeno ovde - pošto je sastvni deo iste celine.....

[mutayu]

Pentoda(trioda) -Quasi u AB klasi ili Pentoda(trioda)-STK hibrid 🤪

Izmenjeno Januar 19 od mutayu

[BANAT]

3 hours ago, Gosha said:

https://www.radiocollection.be/images/mble_img/OM931.pdf



Taj OM bas i nije neki hibrid, vise je to diskretna SMD tehnika.

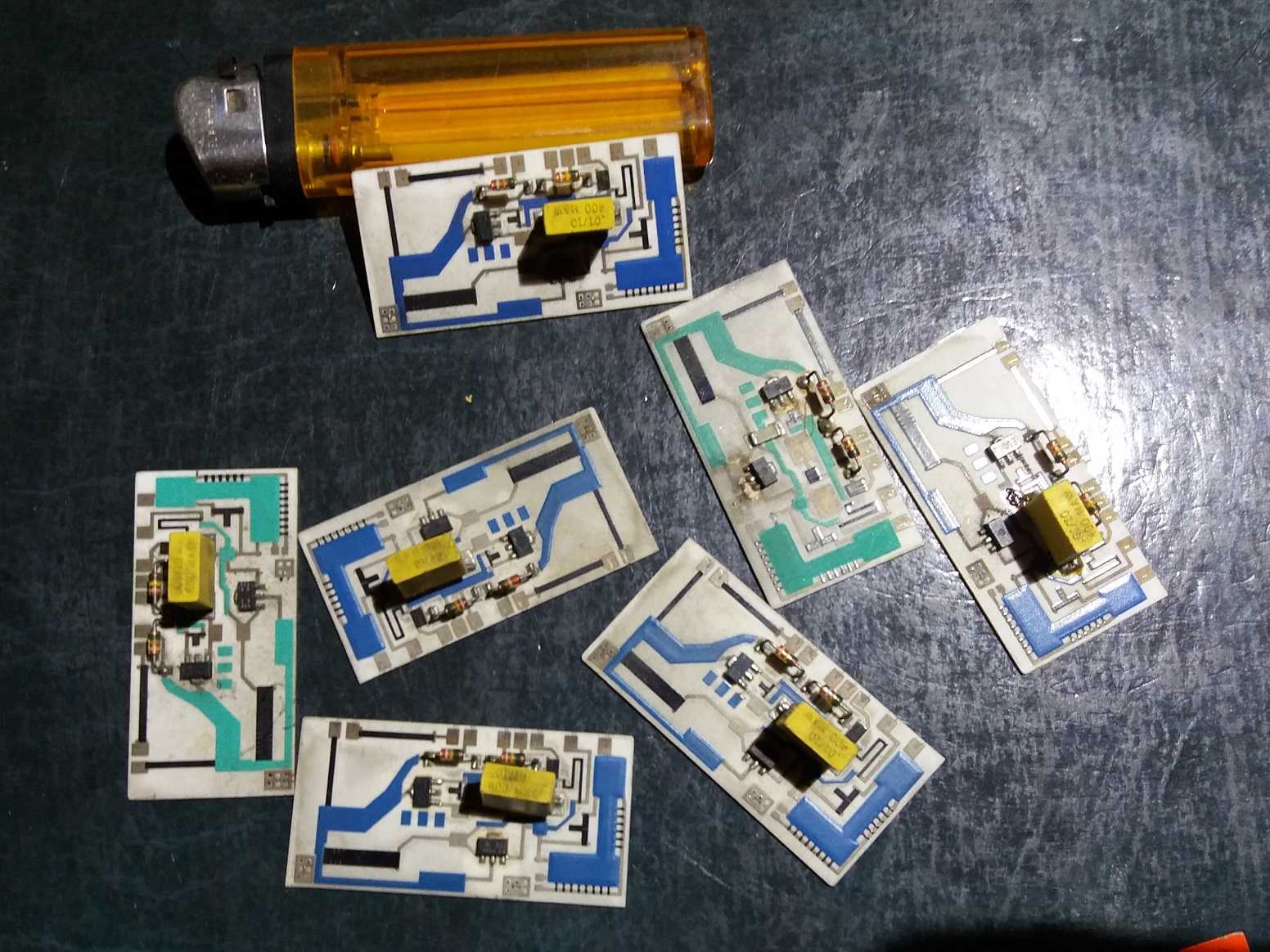

Ti OM931 hibridi rekao bih da poticu sa kraja 70-tih kada je Philips usvojio tu tehniku i pravio razne tranzistorske sklopove na tankim keramickim plocicama , ja sam kao RTV mehanicar popravljao i tu stariju generaciju Philips-Hornyphon kolor TV koji su u RGB izlazima imali takve hibridne sklopove , neke sam ispravne i sacuvao .

ps, ti stari Philips TV su imali izuzetno kvalitetan zvuk , audio deo se sastojao od odlicnog tranzistorskog pojacala koji je ganjao Transmision-line bass kutiju i jedan mali papirni visokotonac .

Izmenjeno Januar 19 od BANAT

[Zen Mod]

3 hours ago, Vix said:

ali ipak mislim da nije lose zvucalo...

jeste



3 hours ago, Gosha said:

https://www.radiocollection.be/images/mble_img/OM931.pdf



Taj OM bas i nije neki hibrid, vise je to diskretna SMD tehnika.

naravno da si u pravu, no ja se nastavih na prethodne postove

ali, zanimljivo, izlazni IC mogu da se koriste u hibrid projektu, narocito sto postoje ( a mislim da su i lako nabavljivi) izlazni STK chipovi koji su prakticno power followeri, nemaju naponsko pojacanje

[BANAT]

1 hour ago, mutayu said:

Pentoda(trioda) -Quasi u AB klasi ili Pentoda(trioda)-STK hibrid 🤪

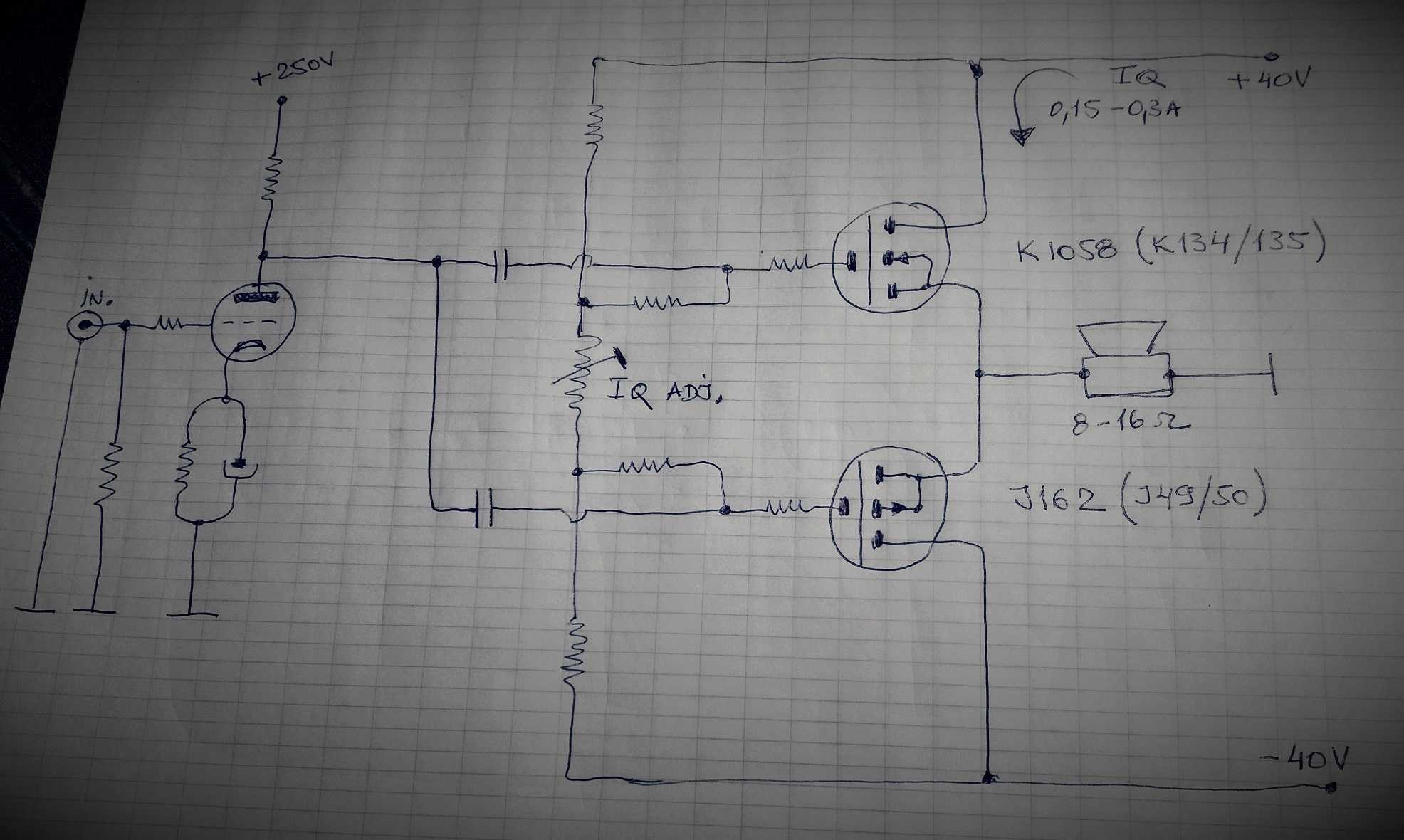

Moze i tako ali...  , ipak jedan jednostavan dvostepenac gde sa dovoljnim naponskim i strujnim pojacanjem jedna mala trioda na ulazu koja preko par kvalitetnijih blokaca direktno ganja gejtove izlaznog komplementarnog Mos-Fet para koji radi u AB klasi ,odnosno jednim dobrim delom radi i u A-klasi.

[Gosha]

2 hours ago, BANAT said:

Ti OM931 hibridi rekao bih da poticu sa kraja 70-tih kada je Philips usvojio tu tehniku i pravio razne tranzistorske sklopove na tankim keramickim plocicama , ja sam kao RTV mehanicar popravljao i tu stariju generaciju Philips-Hornyphon kolor TV koji su u RGB izlazima imali takve hibridne sklopove , neke sam ispravne i sacuvao .

ps, ti stari Philips TV su imali izuzetno kvalitetan zvuk , audio deo se sastojao od odlicnog tranzistorskog pojacala koji je ganjao Transmision-line bass kutiju i jedan mali papirni visokotonac .

Imao sam i ja to zadovoljstvo da popravljam te PHilipse sa hibridima u RGB-u, zivce su mi pokidali kad pocnu da prekidaju (hladni lemovi na modulima). Izgleda da su hibridi 70-ih doziveli svoju najvecu popularnost.

Koliko ih je samo HP ugradjivao u svoje merne uredjaje.

[BANAT]

Od te stare tehnologije napravljene na tankim keramickim plocicama cini mi se da u opstali u proizvodnji veoma kvalitetni -kermet- potenciometri i trim-potenciometri , takvu keramik-metal tehnologiju i dalje koristi auto i moto industrija za proizvodnju visoko kvalitetnih raznih davaca , uglavnom su to davaci tacne pozicije papuce odnosno rucice gasa , to su u osnovi kvalitetni potenciometri , tkzv. TPS senzori (Throtle Position Sensor) .

Izmenjeno Januar 19 od BANAT

[Zen Mod]

pa maltene cela industrija poluprovodnika koristi bas to za osnovni nosac



[Quattor]

"Mugen", ako se ne varam, hibrid iz Elektor-a...

[mutayu]

Sve mi se cini da bi ove verzije kvazikomplementarnog pojacala sa BJT, uz primenu 2N3055 (3773 i sl.) i nesto nizih +/- napona mogle dovesti do jednog "Ei HSR Tribute" hibrida...

[Zen Mod]

iz mog iskustva sa Babelfish A1 recently, koristenje 2N3055 stvarno ni nostalgijom ne moze da se opravda

ono, TTA i TTC tranzsitorii su dovoljno jeftini a miljama bolji, tako da sta god da se pravi treba praviti sa njima

dakle, TTA0002/TTC0002 ili 2SA1943/2SC5200 ....... pa nek ide zivot



ene, 2N3055 imam par lopata valjda, kako se kaze ........ al opet

[драган]

Pravio je Ei 2N6262, opasno dobar tranzistor.

[Zen Mod]

nema sanse , sa tadasnjom tehnologijom, niti da je imao Betu visoku kao navedeni, a jos manje da je Beta tako linearna u domenu struje



[драган]

Pravio sam neki ispravljac sa njim. kupio u radio klubu.

[mutayu]

Nabavih dva komada 6N1P EV. I onda citam i shvatam da vec imam skoro sve delove za hibrid. Trebace mi pomoc u metodologiji proracuna pa bih da modifikujem Nishiki amp. 6N1P EV trazi nesto nizi napon od ECC82 i slicnih lampi pa treba izracunati napone i uraditi proracune za CLC filter i trafo. Nabavicu prigusnicu 8H iz Finih namotaja. Dobro bi mi dosle neke smernice za proracun.

[чика-Брка]

5 minutes ago, mutayu said:

Nabavih dva komada 6N1P EV. I onda citam i shvatam da vec imam skoro sve delove za hibrid. Trebace mi pomoc u metodologiji proracuna pa bih da modifikujem Nishiki amp. 6N1P EV trazi nesto nizi napon od ECC82 i slicnih lampi pa treba izracunati napone i uraditi proracune za CLC filter i trafo. Nabavicu prigusnicu 8H iz Finih namotaja. Dobro bi mi dosle neke smernice za proracun.

nemoj da te zabrinjava napon na anodi, na katodi je od bitnog znacaja, kazu 100, ali to je maximum.

ako pravis buffer, ali ako pravis pojacivacki stepen, nema zime.

[BANAT]

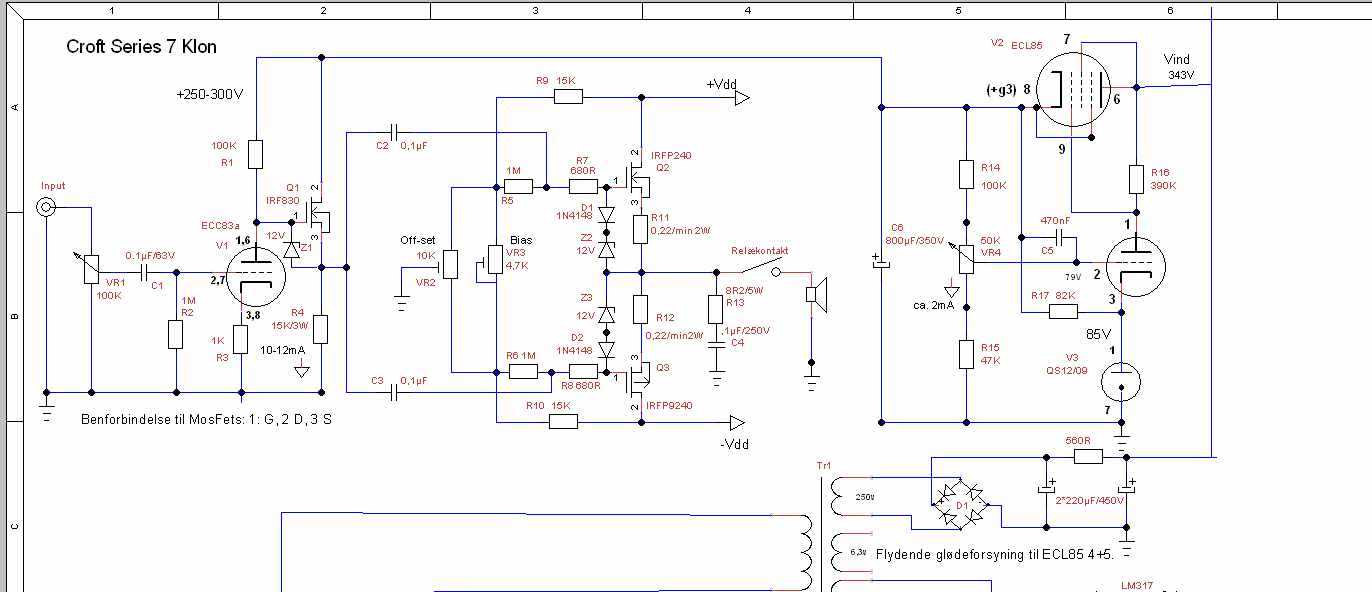

Ovo je veoma moguca shema od veoma cenjenog Croft-7R hibridnog pojacala snage .

[Zen Mod]

kad vidim ECC83 bilo gde drugde sem u phono, najezim se

na stranu sto je evidentno da stabilnost mirne struje izlaza evidentno direktno zavisi od termalnog ekvilibrijuma

to nije posao da se pravi komercijalni uredjaj tako

[BANAT]

1 hour ago, Zen Mod said:

kad vidim ECC83 bilo gde drugde sem u phono, najezim se

na stranu sto je evidentno da stabilnost mirne struje izlaza evidentno direktno zavisi od termalnog ekvilibrijuma

to nije posao da se pravi komercijalni uredjaj tako

Kao jedino naponsko pojacalo tu je i po mom misljenju zgodnija linearnija Ecc82 lampa , isto tako smatram da je na mestu vertikalnih IRFP parova bolje upotrebiti K1058/J162 par , ali ima i varijanta i od onih ECX... lateralnih N/P parova , 1M bias gate otpornike smanjio bih na recimo 220K ali bih zato vrednost spreznih blokaca povecao na oko 0.22uF /630V/MKP , verovatno da umesto drajverskog IRF830 tranzistora ima i neki moderniji i kvalitetniji sa manjim parazitnim kapacitivnostima , po par blokaca bih svakako dodao za filtraciju izvora bias napona izlaznog para.

Izmenjeno Februar 4 od BANAT
