Generalni remont Iskra EO-0951 pojacala

[BANAT]

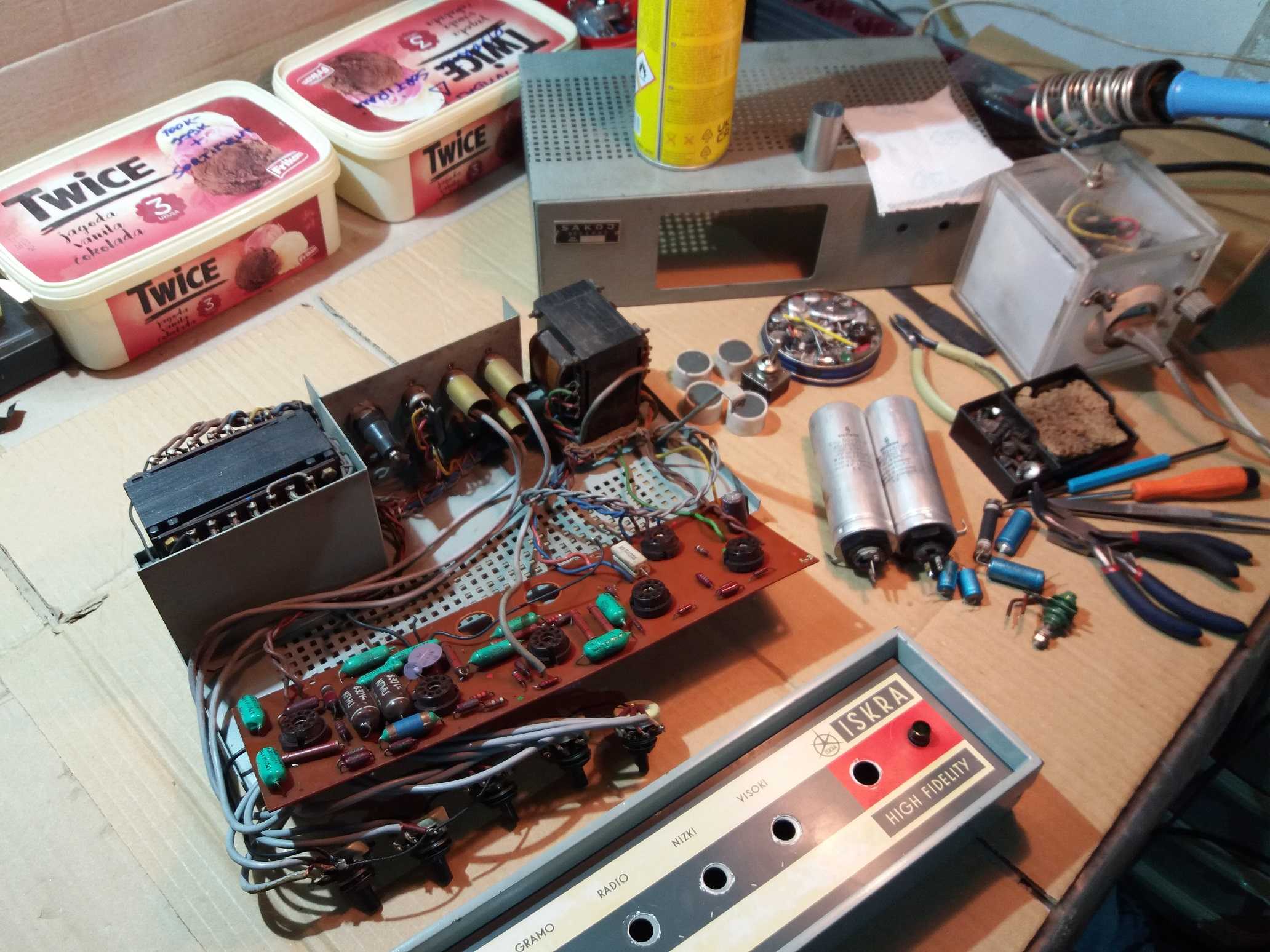

Najzad je iskrslo malo slobodnog vremena za `nauku i tehniku` , radi se remont para starih Iskra EO-0951 pojacala , bez da se ukljucuje odmah su poskidani Svi elektroliti , proverom mreznih elkova konstatovano da su prazni odnosno suvi , sto i nije cudo posle toliko decenija , ostale necu ni da proveravam ...,

skinut stari i prevazidjeni selenski ispravljac u kolu izvora negativnog prednapona i odmah je zamenjen sa silikonskom BY238 diodom(Iskra) , odmah je tu postavljen i svez elko 100uF/100V ,

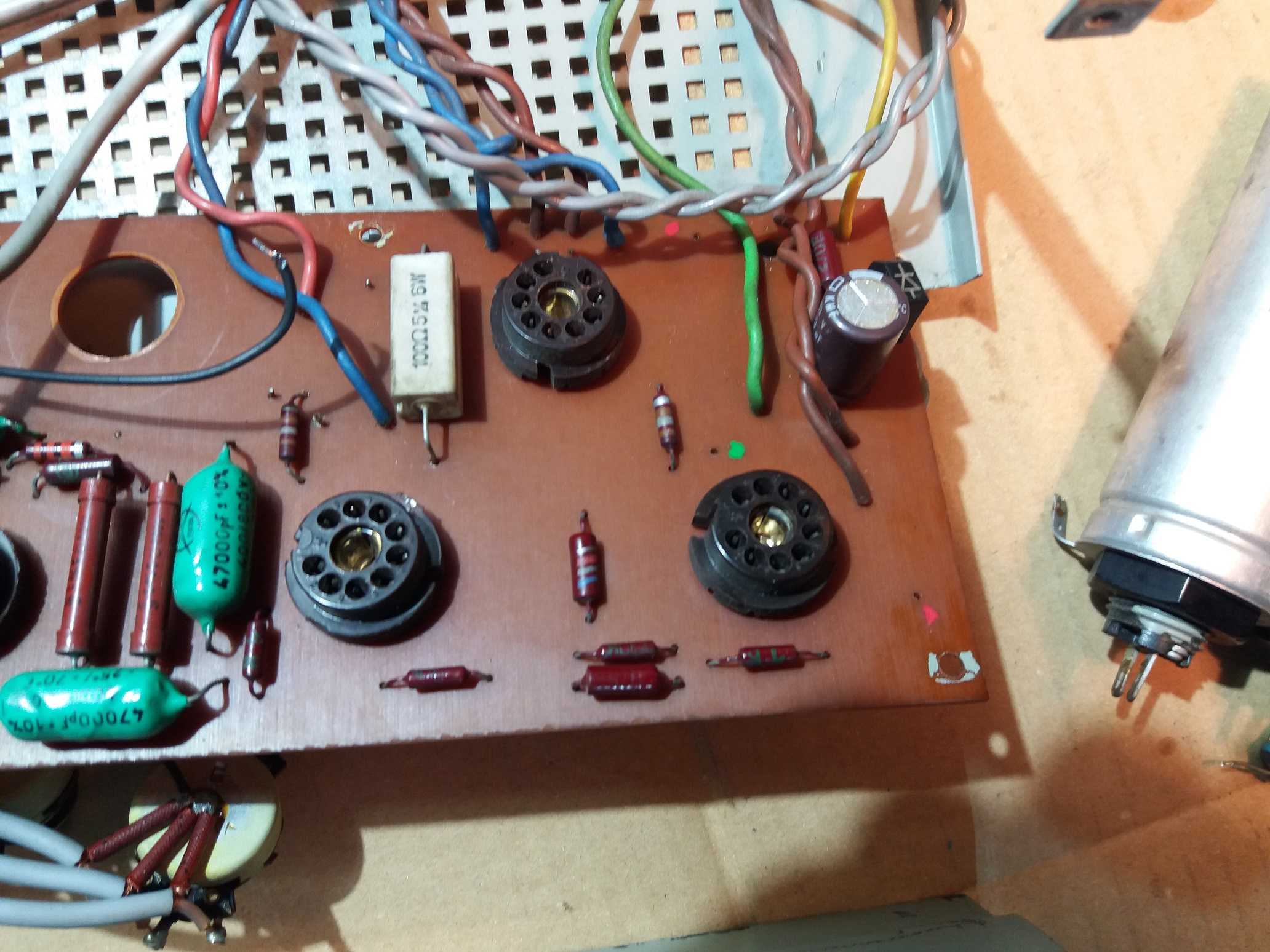

interesantno je da je u jednom pojacalu katodni redni otpornik u kolu B+ iz fabrike izasao sa pogresnom vrednoscu od samo 10R , na originalnoj semi je 100R/4W kao sto je i u drugom pojacalu i kao sto bi i trebalo da bude ,i to je odmah ispravljeno stavljanjem zicanog otpornika od 100R/6W ,

isto tako otpornici 100K u kolu obrtaca faze kao i Rg1-390K otpori su van 1% tolerancije , 1K redni G1 otprnici su daleko van svake tolerancije ,

plan je remontovati i donekle prilagoditi ta pojacala za savremenu kucnu upotrebu , sto podrazumeva ;

- zamena svih suboptimalnih pasivnih elemenata sa novim kvalitetnima

- prepraviti originalnu ulaznu miksetu tako da bi na ulazu sada dosao jedan kvalitetan preklopnik odnosno selektor ulaza koji bi birao ulaze izmedju , Radio , Aux 1, Aux 2 ,  Phono(MM),

- EF86 koja je sada mikrofonsko pre. da se preradi na Phono (MM) pre.

- stepen boje tona obavezno ostaje

...

Izmenjeno Maj 15, 2024 od BANAT

[BANAT]

Zamenjeno je dosta van tolerancije otpornika i cak jedan bez ikakvog otpora sa kvalitetnima , zamenjeni su i neki sumnjivi blokci sa kvalitetnima Iskra ,

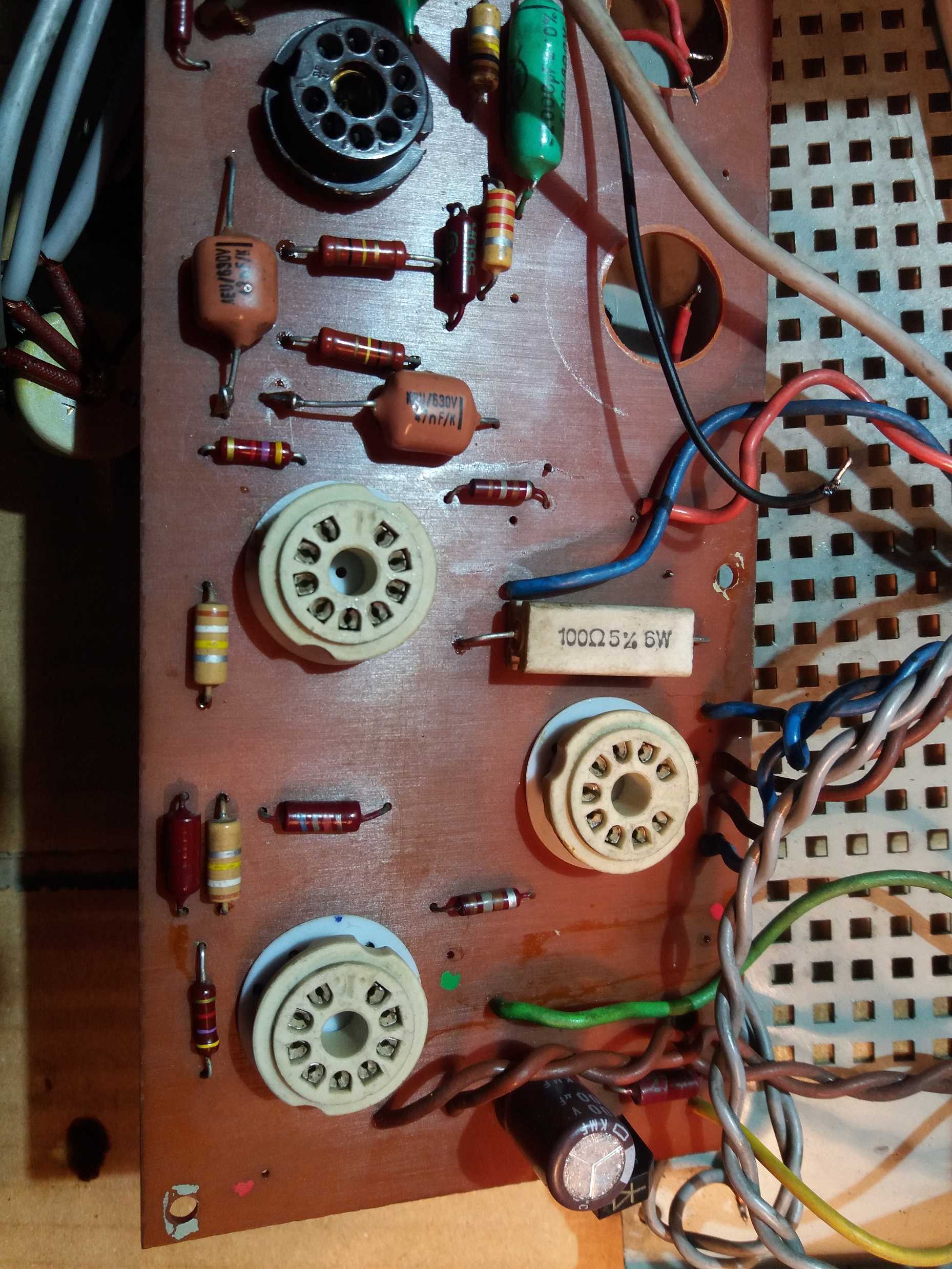

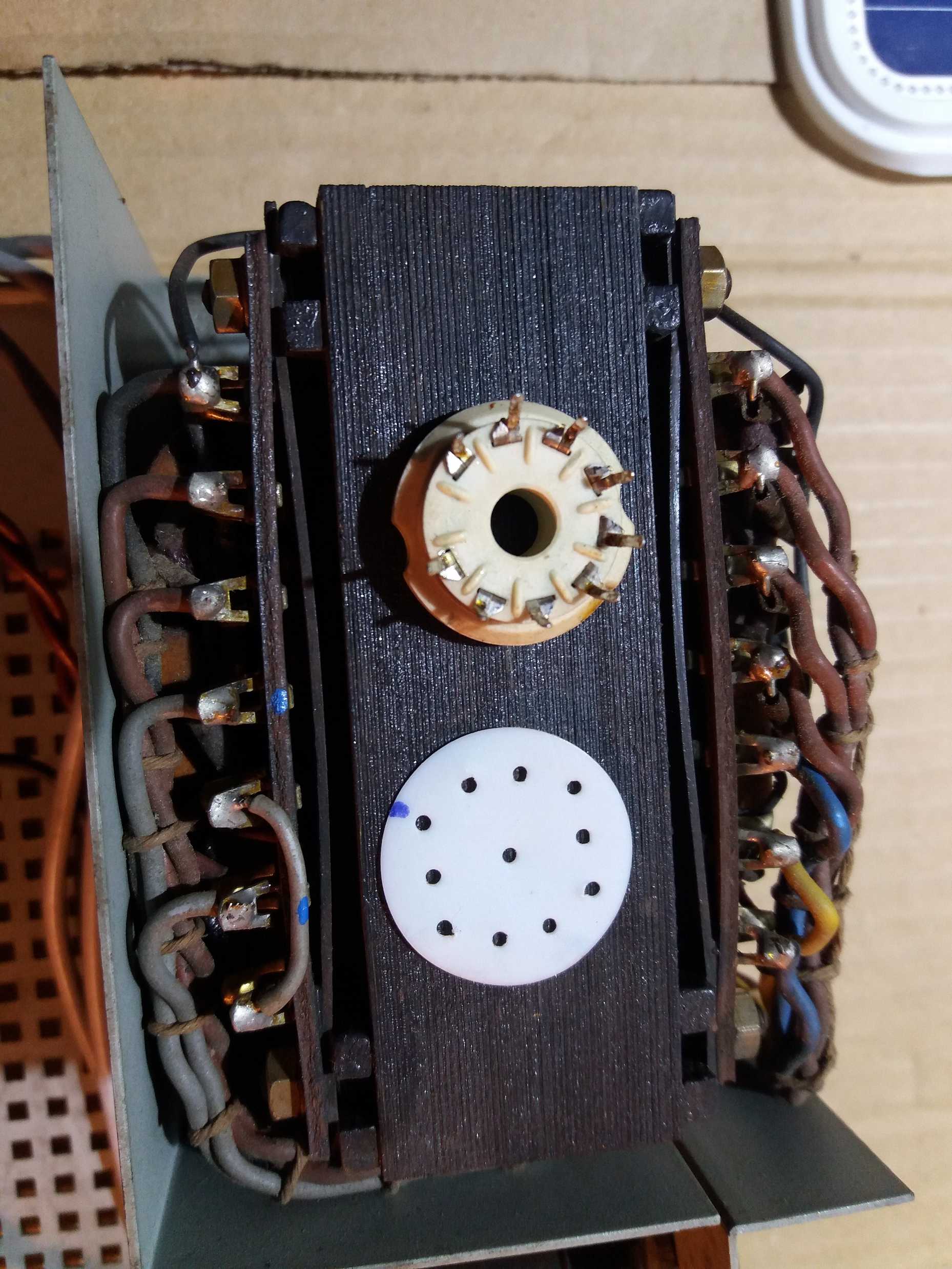

umesto standardnih bakelitnih postolja kod lampi koje se dosta greju (EZ81 , EL84x2 ) postavljena su Philips keramicka sve sa pripadajucim teflonskim podmetacima ,...

[shonne]

Ali ja prosto obozavam kada vidim radionicu sa 'takvim' kutijama.

Uzivam u temi. 🤗

[zerowaf]

Uncle Banat strikes again!

[Zen Mod]

[BANAT]

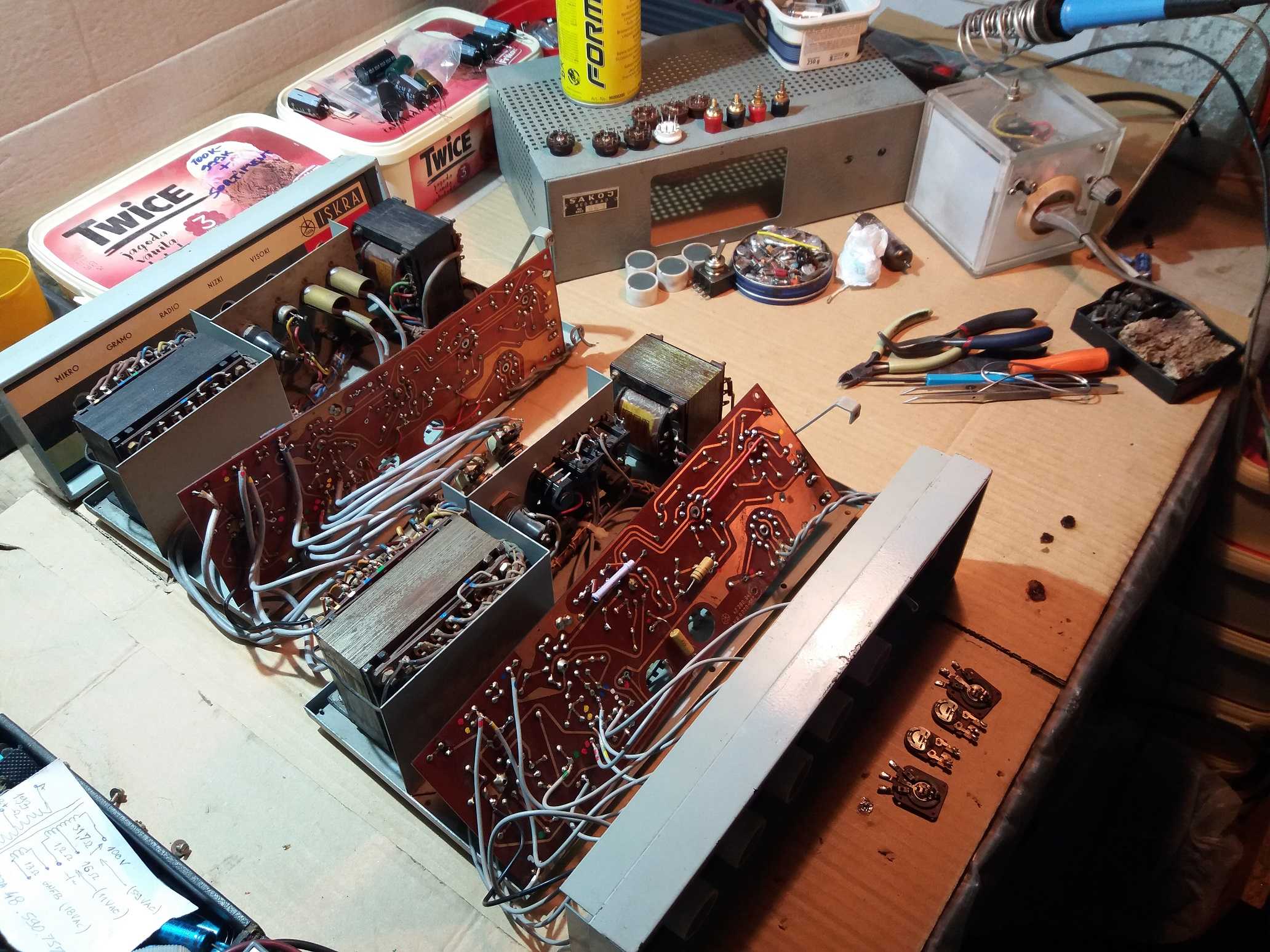

Ista procedura Remonta je ponovljena i na drugom pojacalu , zamenjeni su i svi `entbrumer` trim-potovi sa novima Piher (250R) jer su svi originalni znacajno promenili vrednost ,

[BANAT]

...polako se biraju i kvalitetni elektroliti za B+linije mreznog stepena,...

[LightMatic]

Da smo bliže, dao bih ti ja tih kvalitetnih visokonaponskih elko-a, neznam šta ću od njih, slabo ih ja koristim u zadnje vrijeme.

[BANAT]

9 minutes ago, LightMatic said:

Da smo bliže, dao bih ti ja tih kvalitetnih visokonaponskih elko-a, neznam šta ću od njih, slabo ih ja koristim u zadnje vrijeme.

Steta jer eto danas zovem neke kolegione RTV-mehanicare u Pancevu i niko nema 47uF/450V elkove, ni u kvalitetu a ni bofl ...nista , tako da cu da napravim porudzbinu u nekoj radnji iz BG .

Izmenjeno Maj 16, 2024 od BANAT

[shonne]

Just now, BANAT said:

Steta jer eto danas zovem neke kolegione RTV-mehanicare u Pancevu i niko nema 47uF/450V elkove, ni u kvalitetu a ni bofl ...nista , tako da cu da napravim porudzbinu u nekoj radnji iz BG .

Vidim da si malo kvalitetnije pokupio. Baci pogled na Silken.

[BANAT]

27 minutes ago, shonne said:

Vidim da si malo kvalitetnije pokupio. Baci pogled na Silken.

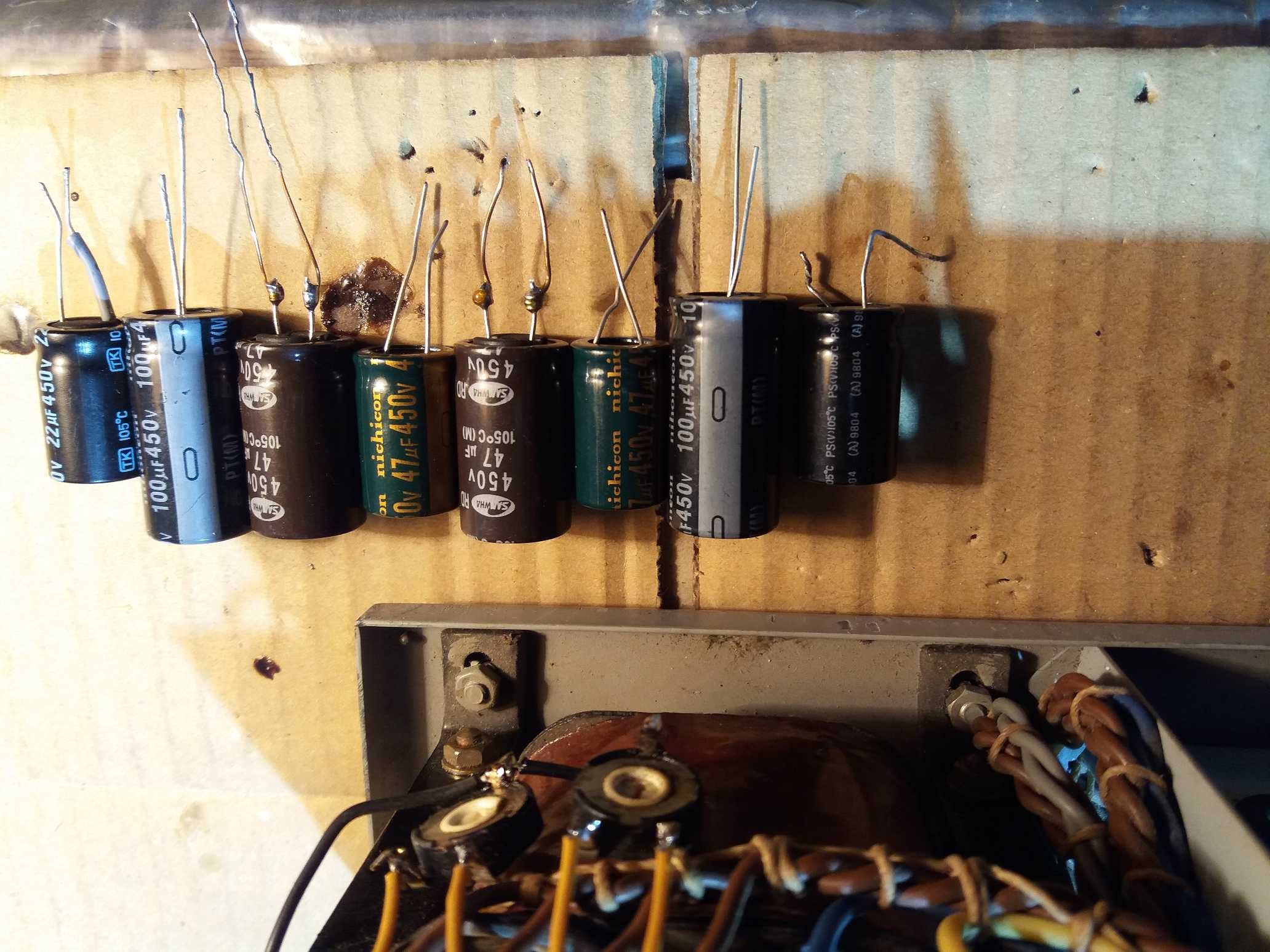

Tu mora da idu maksimalno kvalitetni elkovi iskljucivo deklarisani na 105C , nacelno na B+ liniji prva dva elka treba da budu kapaciteta 47uF , treci moze da bude 22uF , a cetvrti je dovoljno i 10uF , svi iskljucivo 450V ,

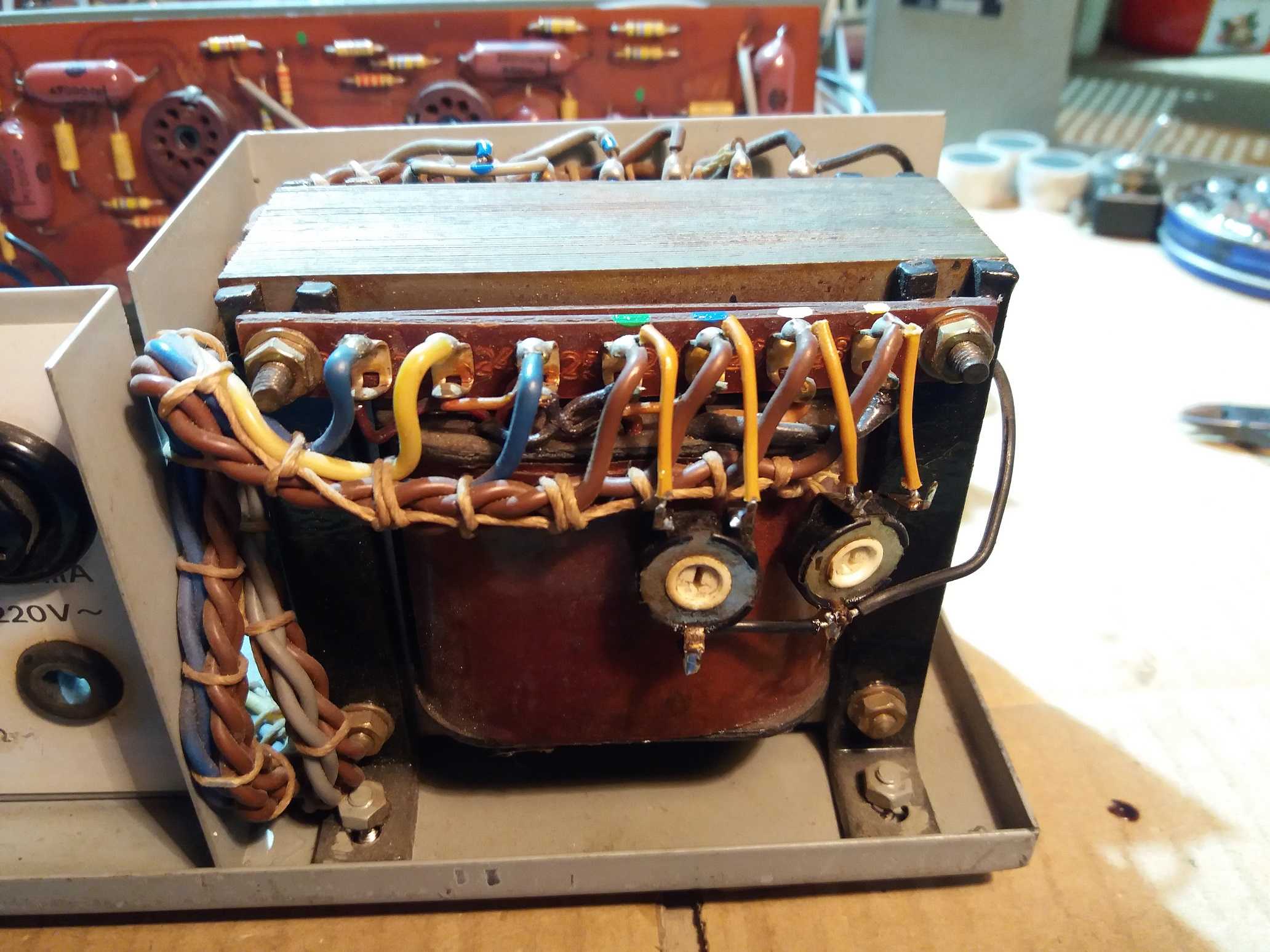

problem kod ovog 0951 modela je sto za razliku od mnogih drugih Iskra lampas pojacala mrezni trafo nema na primarnoj strani izvod za 240Vac koji je kompatabilan sa novim standardom mreze od 235Vac , nego ima samo izvod za stari 220Vac standard mreze , tako da kada se pojacalo ukljuci B+ linija neoptereceno dostize skoro 400Vdc i u radu ne spada ispod 385Vdc , sto i nije neki problem ,

ono sto jeste problem i sto moram nekako da resim jeste napon grejanja lampi , bez lampi linije grejanja su oko 7,4Vac , sa pobodenim lampama taj napon ne spada ispod 7Vac , sto je garancija za kratak vek lampi , jer optimalno je da se taj napon grejanja lampi krece izmedju 6 - 6,3Vac .

Izmenjeno Maj 16, 2024 od BANAT

[shonne]

3 minutes ago, BANAT said:

Tu mora da idu maksimalno kvalitetni elkovi iskljucivo deklarisani na 105C , nacelno na B+ liniji prva dva elka treba da budu kapaciteta 47uF , treci moze da bude 22uF , a cetvrti je dovoljno i 10uF , svi iskljucivo 450V ,

problem kod ovog 0951 modela je sto za razliku od mnogih drugih Iskra lampas pojacala mrezni trafo nema na primarnoj strani izvod za 240Vac koji je kompatabilan sa novim standardom mreze od 235Vac , nego ima samo izvod za stari 220Vac standard mreze , tako da kada se pojacalo ukljuci B+ linija dostize skoro 400Vdc i u radu ne spada ispod 385Vdc , sto i nije neki problem ,

ono sto jeste problem i sto moram nekako da resim jeste napon grejanja lampi , bez lampi linije grejanja su oko 7,4Vac , sa pobodenim lampama taj napon ne spada ispod 7Vac , sto je garancija za kratak vek lampi , jer optimalno je da se taj napon grajanja lampi krece izmedju 6 - 6,3Vac .

Pa ajde u nizu da se pocne sa ovim, npr? 🙃

47/450 - Silken Electronics

SILKEN.CO.RS

---

47uF 450V, 105C 18x31,5mm, Samwha, Made in Korea.



[BANAT]

Takve cu jedno 10-15 komada i da porucim , to je sasvim OK kvalitet elkova koje sam kao RTV mehanicar godinama na stotine raznih ugradio bez naknadnih problema ,  Korejski Samsung (SSL) elkovi su za klasu jos i bolji ali ih odavno ne nalazim ...

[BANAT]

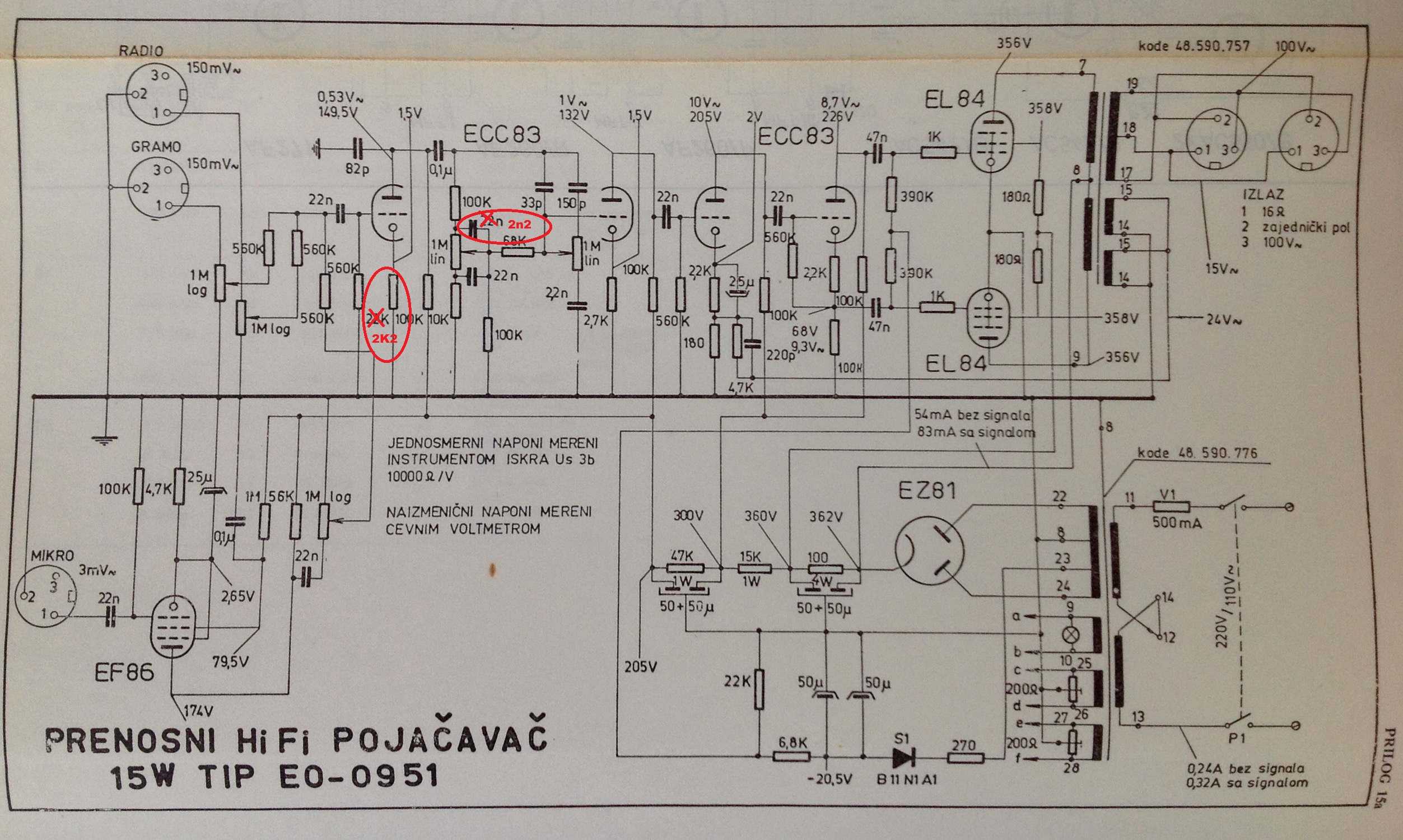

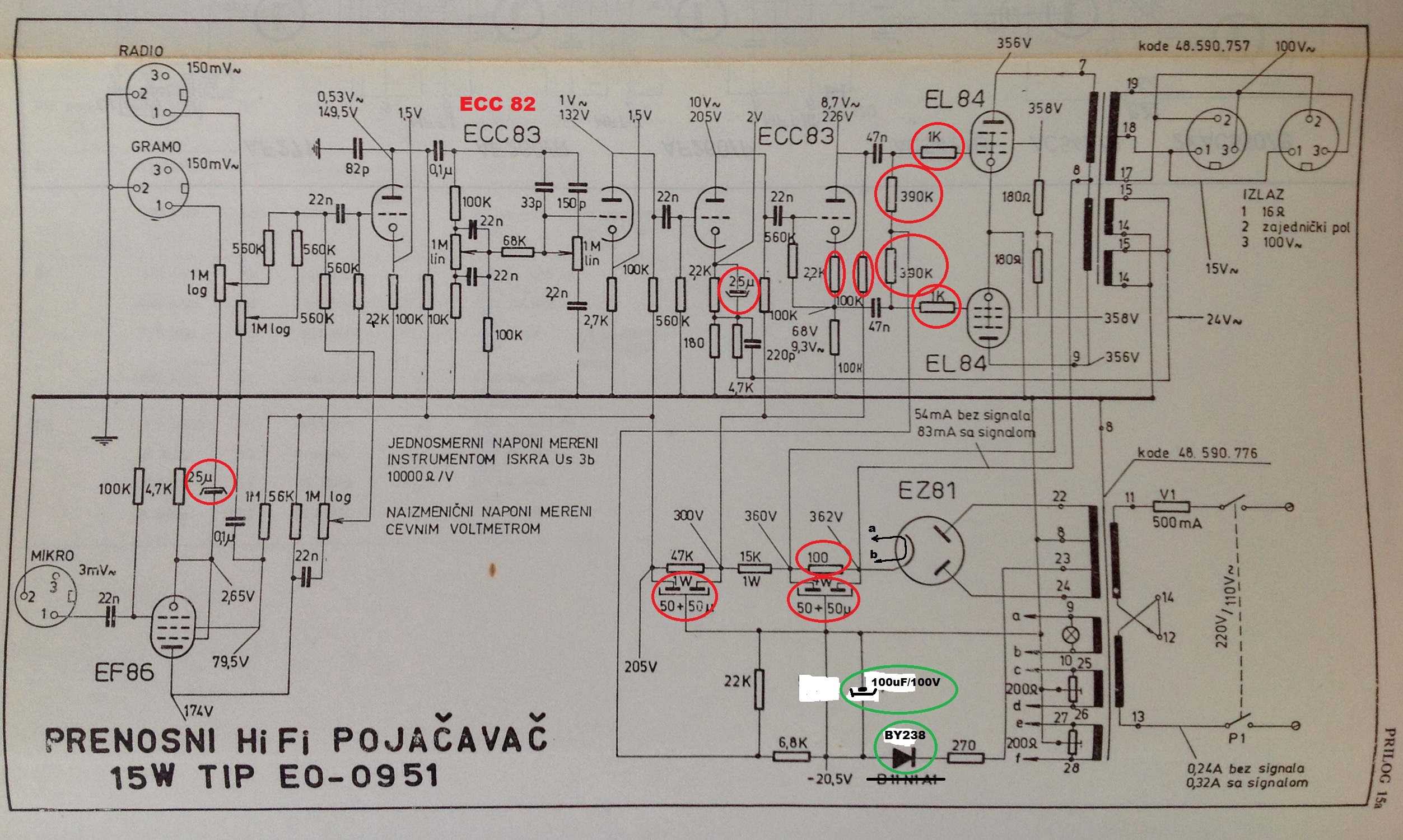

Edit originalne seme , gde je greskom upisana ;

- vrednost katodnog otpornika ulazne ECC83 lampe nije 22K nego je 2K2 (2,2K)

- u kolu RC mreze boje tona jedan blok kondenzator nije vrednosti 22nF nego je 2n2 (2200pF) .

[Zen Mod]



[vbraca]

Ovde su bitno jeftiniji, a ima i popust na kolicinu.

http://shop.vremeplov.co.rs/Shop/Product?name=Elko-47uF_450V-105C-16x31.5mm-Samwha&accountingCode=26455

Izmenjeno Maj 16, 2024 od vbraca

[krca44]

Obe radnje imaju Samwha RD samo nekad ista vrednost ima razlicite gabarite, zavisno od radnje gde je kupljena - neko mozda ima stariju seriju ( to mi je indicirano u razgovoru kad sam pomenuo razlicite dimenzije ).

Koristo sam te kondove iz obe radnje i ne mogu da kazem da sam primetio neku razliku, nisam ja tip za to.

[BANAT]

4 hours ago, krca44 said:

Obe radnje imaju Samwha RD samo nekad ista vrednost ima razlicite gabarite, zavisno od radnje gde je kupljena - neko mozda ima stariju seriju ( to mi je indicirano u razgovoru kad sam pomenuo razlicite dimenzije ).

Koristo sam te kondove iz obe radnje i ne mogu da kazem da sam primetio neku razliku, nisam ja tip za to.

Licno sam za malo krupniju varijantu , stari tip , jer mesta u kutiji ima za njih dovoljno .

[BANAT]

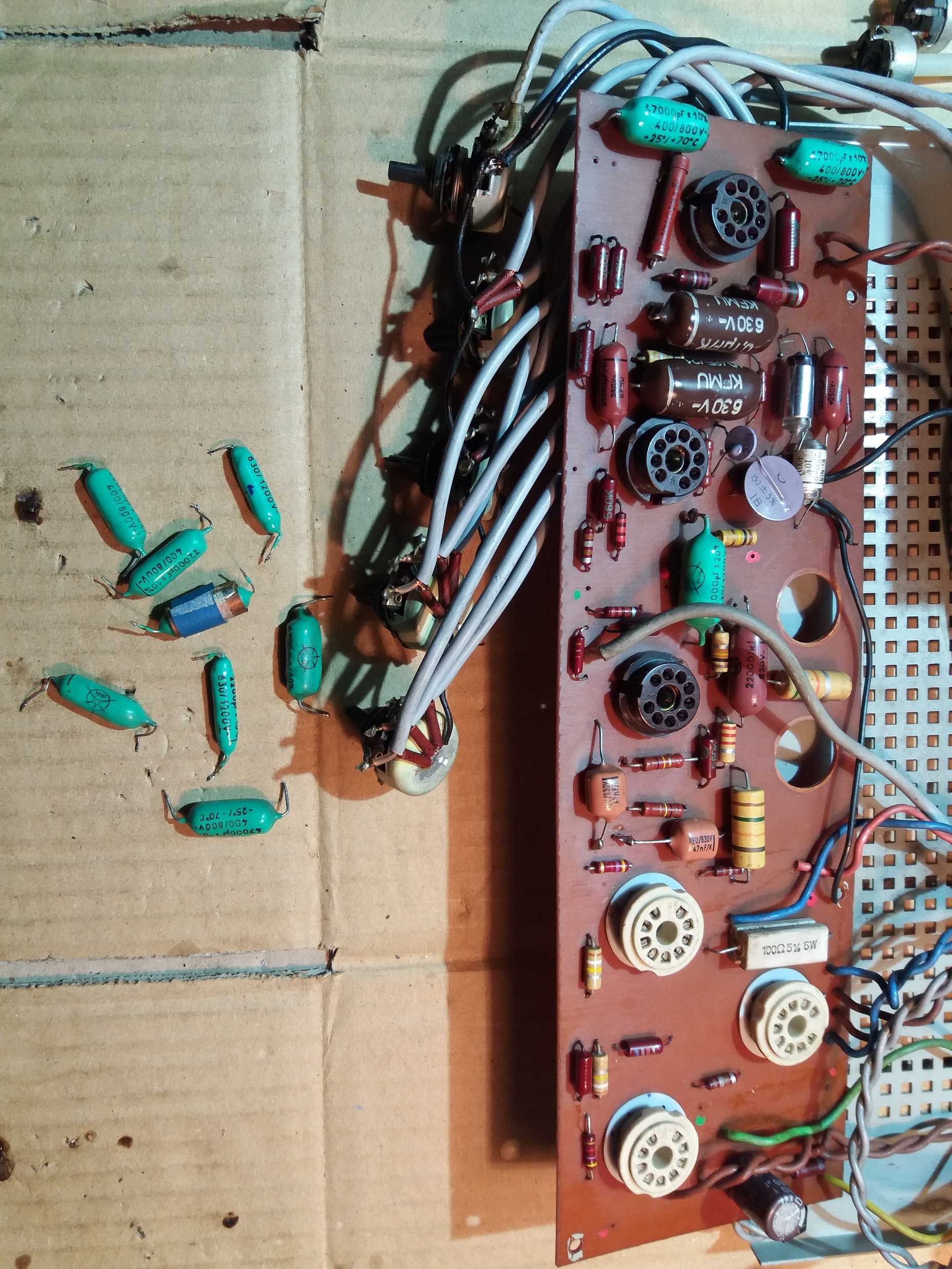

Nakon provere ovi zeleni stari tip Iskra blokci idu napolje jer su daleko van svake tolerancije ,  umesto njih ubaceni su novi tip braon boje Iskra blokci odgovarajuce vrednosti ,  umesto dva 2200pF blokca u kolu RC mreze boje tona ubaceni su stirofleks kondovi kao sto fabricki u jednom od pojacala ima ,..

Izmenjeno Maj 17, 2024 od BANAT

[blaidd]

...vec i prije htio pitati kakvi su iskrini  kondenzatori...

vidim zeleni (pise li tip?) vecinom losi.

plavi ili koji vec, papirni (KP...) se obicno pretvore u otpornike.

kakva su iskustva (i ovdje konkretno) sa ovim smedjim metal. film (KFM.../MF...) kondenzatorima?

[BANAT]

Nacelno ima raznih tih Iskra starih aksijalnih izvoda blokaca ,

-ti zeleni nemaju nikakavu tipsku oznaku i merenjima sam konstatovao preteranu promenu vrednosti uglavnom u plusu , recimo blokac od 2200pF meri blizu 4000pF , blokac od 22nF meri oko 38nF , itd ...

- oni Iskra novije proizvodnje braon boje su svi u toleranciji i ima ih raznih tipova MFMU , KFMU , KFU-1010 , i po mom misljenju su kvalitetniji od onih starih zelenih ,ipak u jednom Iskra 50W pojacalu nasao sam da je jedan takav sprezni blok izmedju anode obrtaca faze i g1 izlazne EL34 skroz probio  ,

u svakom slucaju kada su u pitanju takva kriticna mesta treba birati blokce sa sto vecim deklarisanim radnim naponom , na primer u ovim 0951 pojacalima ubacio sam izmedju obrtaca faze i g1 izlaznih cevi Iskra blokce 47nF/630V (MFMU) umesto originalnih 47nF/400V , jer pri hladnim ili izvucenim lampama taj napon na krajevima tih blokaca prevazilazi ili je veoma blizu 400Vdc ,

licno te Iskra blokce koristim jer ih imam neku manju kolicinu , da ih nemam svakako bih koristio neke modernije , pre svega MKP tipa .

Izmenjeno Maj 22, 2024 od BANAT

[BANAT]

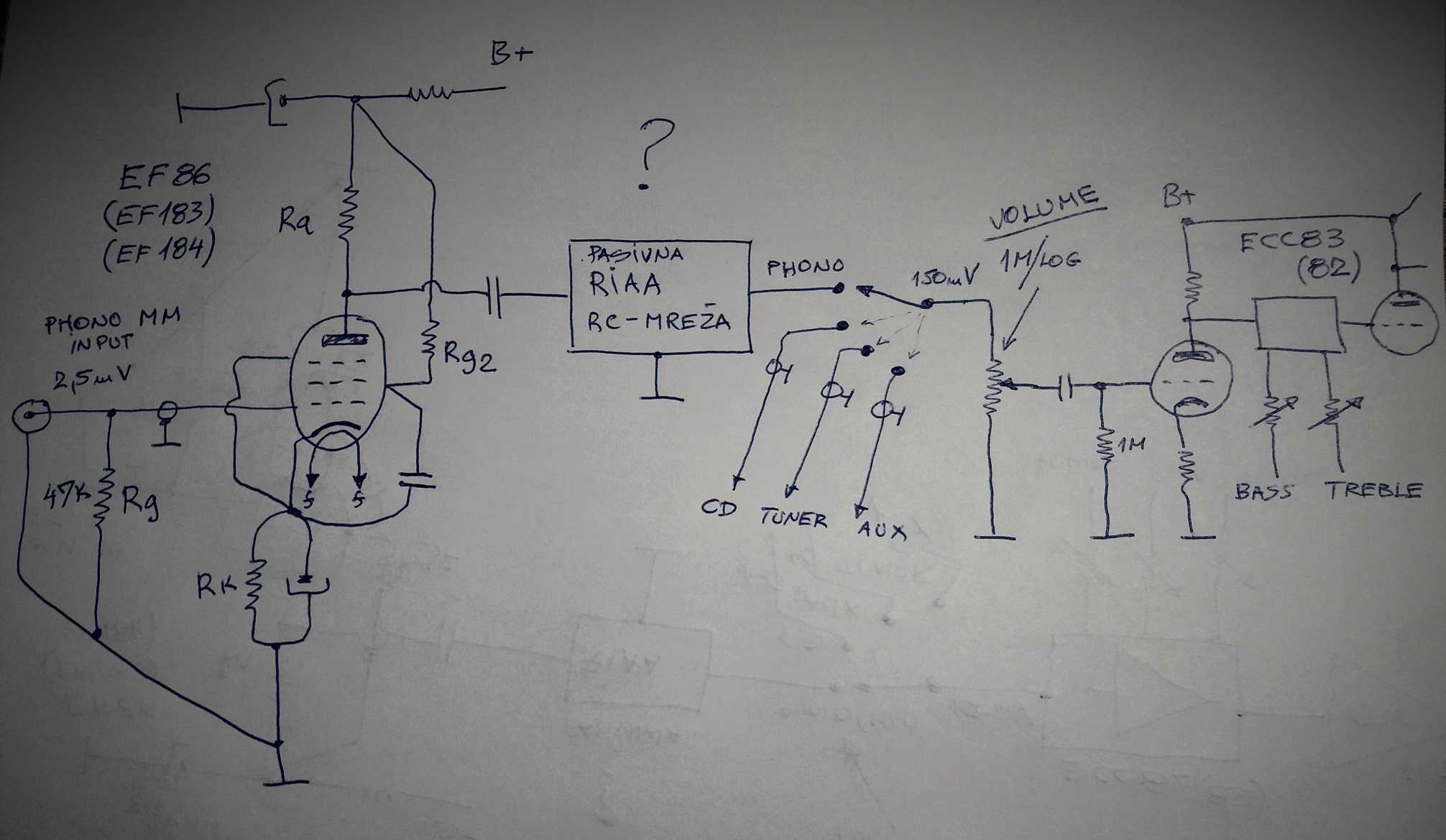

Pitanje za sve kolegione ; koje vrednosti pasivne RIAA RC mreze bi trebalo da idu za ovakav MM Phono pre ? ,

ovo pitam jer nemam neka iskustva sa takvim Phono predpojacalima , a kamoli sa kalkulacijom odgovarajuce RC-RIAA mreze ,

ps , od noval cevi tu mogu osim EF86 pentode takodje da po potrebi ubacim i EF183 , EF184 , EF80 , EF85 , ...

, ulaz je oko 2,5mV iz MM gramofonske glave a izlaz bi trebao da bude oko 150mV ka selektoru funkcije ulaza , sto znaci da pojacanje takvog Phono stepena treba da bude oko 60 puta .

Izmenjeno Maj 23, 2024 od BANAT
