evo clanka, u dijelovima... iz AKUSTIKA konstrukcije i samogradnje elektroakustickih uredjaja, 2002 odradio sam ti merge svih delova clanka i mali shrink ZM Cro Akustika PP ampp.pdf

zamijenio samo podnozja od ispravljacica. ostala je nemoguce promijeniti 😁 obicno cuvam konacne sheme i raspored lemljenja...taj puta nisam...sto cudi jer sam u to vrijeme sve radio doslovno po shemi (sto treba i sve sto ne treba)...clanak je iz casopisa, skeniram pa stavim ovdje... trafoe je motao Sveto (R.I.P.), nemam podataka...ja ga zamolio/nazicao, on namotao...ti (svi njegovi) "sviraju" najbolje koje sam ikada imao/cuo.

Projekt 08 mi se vratio na "servis" izradjen pocetkom 2006. na nekoj probnoj, izmucenoj sasiji, po "uputi"/shemi iz priloga. R-C unutrasnjost "3D" 😂, izlazni trafoi prvo iz radija, odmah zamijenjeni namotanim (e tu se cuje razlika), gore je trebao doci "poklopac" od karbona ali... prvo paljenje: stravicne oscilacije do gubitka zvuka...nisam spojio oklop EF86 uopce ili je bio na masi...vise se ne sjecam. nakon spajanja na katodu - svira! poklonio ga prijatelju, te ili 2007. sad se vratio na "popravak" jer su se otopila/rasklimala podnozja ispravljacica. napomena: pojacalo je radilo gotovo svakodnevno x sati sve te godine. uf. zanimljivo da je emisija jedne anode unutar EZ81 bila gotovo nikakva a druge podnosljiva iako su spojene paralelno...zamijenjena podnozja (keramickim) i stavljene druge (opet rabljene) ispravljacice. ...pa "motorboating" na jednom kanalu: zamijenjene ulazne drugima sa jacom emisijom...prestale osc. ...pa zamijenjene ECC83...pa jedna EL84... napomena 2: kod izlaznih u PP uvijek stavljam odvojene katodne otpornike...pa svira i ako jedna u paru ne radi ili je izvadjena. ...i evo, opet svira "ko novo"

sjetio se "...reci samo malo daj mi krišku kaži..." pa:

evo i ovdje, nek se nadje i shema/detalji grundig_nf1_service_manual.pdf

napokon isprobao gramofon(sko pojacalo) Telefunken Musikus 105V, mono sa ECL86. zamijenjen samo elektrolit u katodi pentode jer se stari raspao. radi 😁

gotovo identicna kao AX50 (isprobao obje). zivotinja. preporuka za malo jace izlazne (samo jer jace svijetli plavkasto). spajanje "klasicno". cak ne treba odgoda anodnog kad se pali u hladnom... namjerno isprobao uzastopno paljenje-gasenje na hladno i kad je vruca, sa jednom koja je bila pred izdahom...nista, malo zaiskri...😁 obavezno upogoniti

samo jednom narucio lampe preko prijatelja sa neta, ja sam od onih koji vise voli "oci u oci", placanje "solarno" i sl... i uz vise od 1500 elektronki u zbirci vise ne kupujem nove/druge... NF1 vrlo vjerojatno ide cika brki 😁

potreban mi je savjet za reciklazu: vise nema ni poklopac i izlazne ELL80 su bezobrazno skupe/nenabavljive pa: a) pretvoriti u PP sa EL95 ili b) proslijediti (treba li netko sa foruma?)

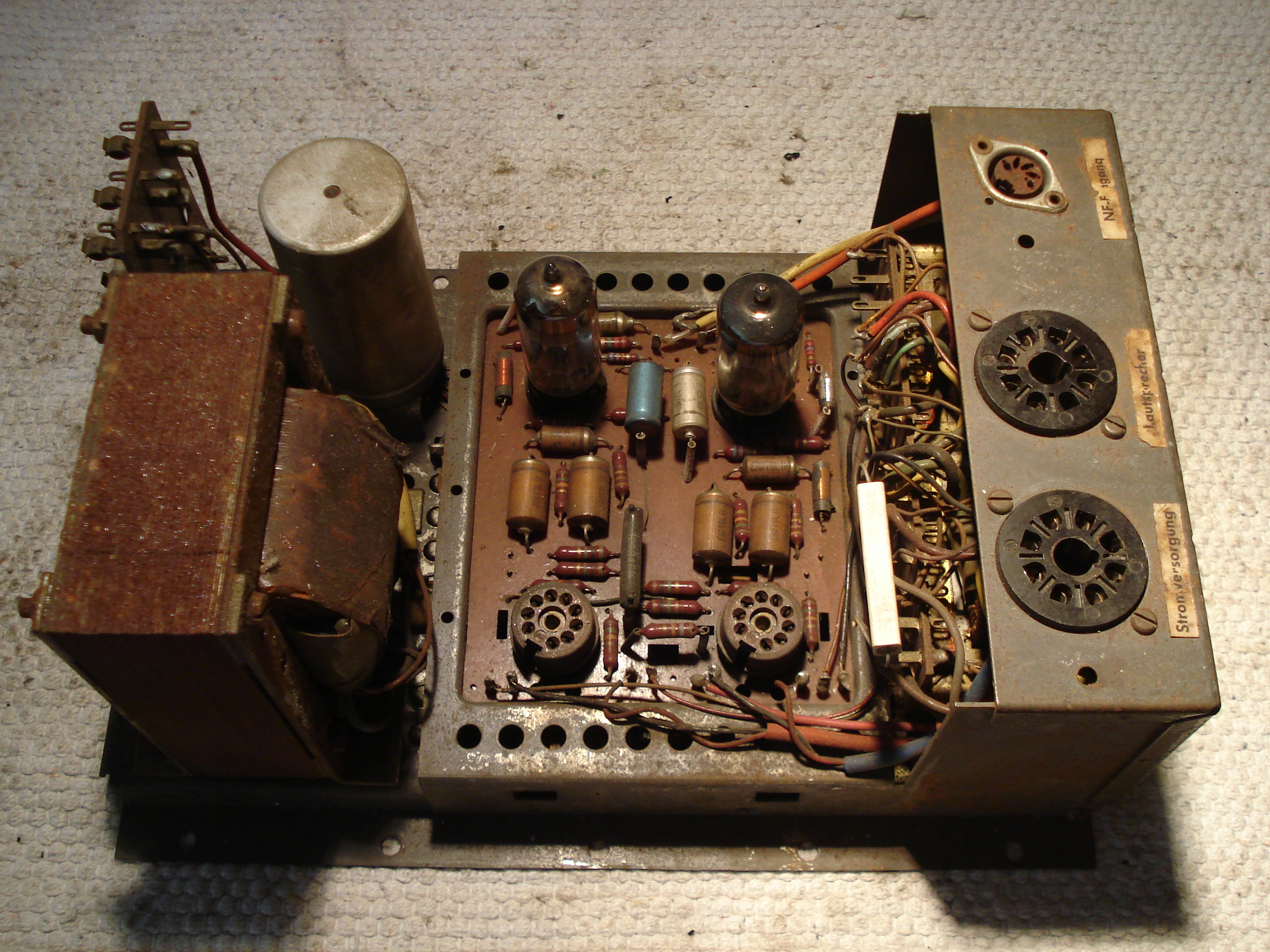

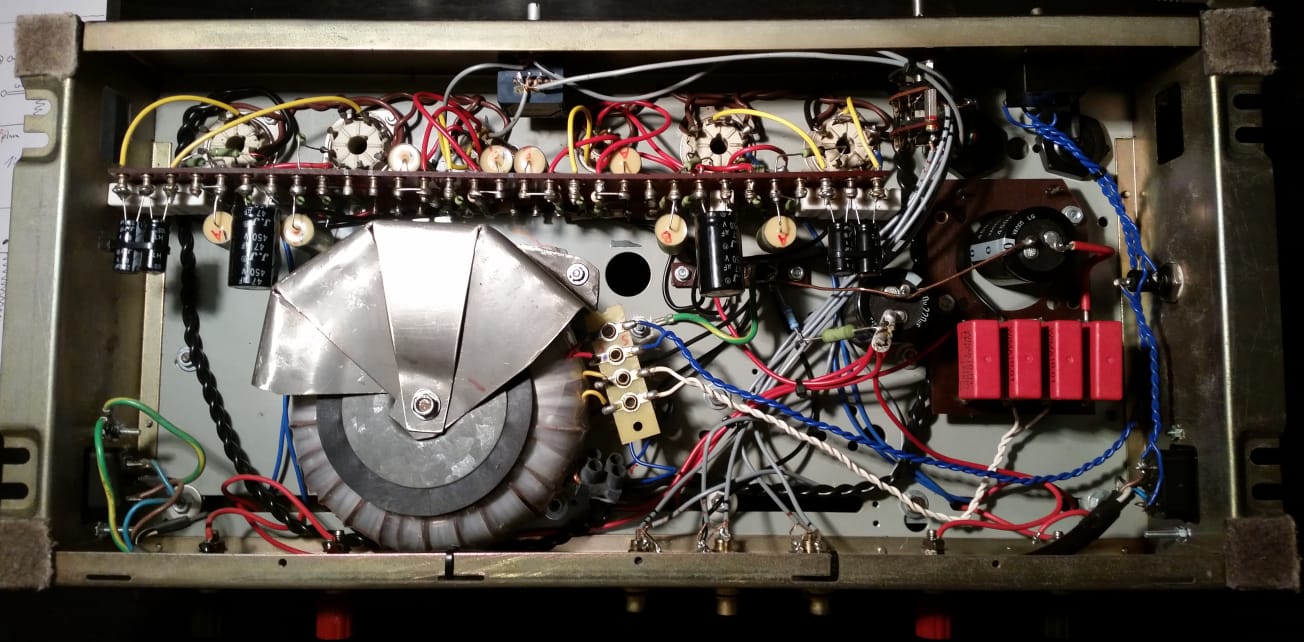

...i slika unutrasnjosti. mrezni toroid...koji je sad vec zamijenjen "klasicnim" EI

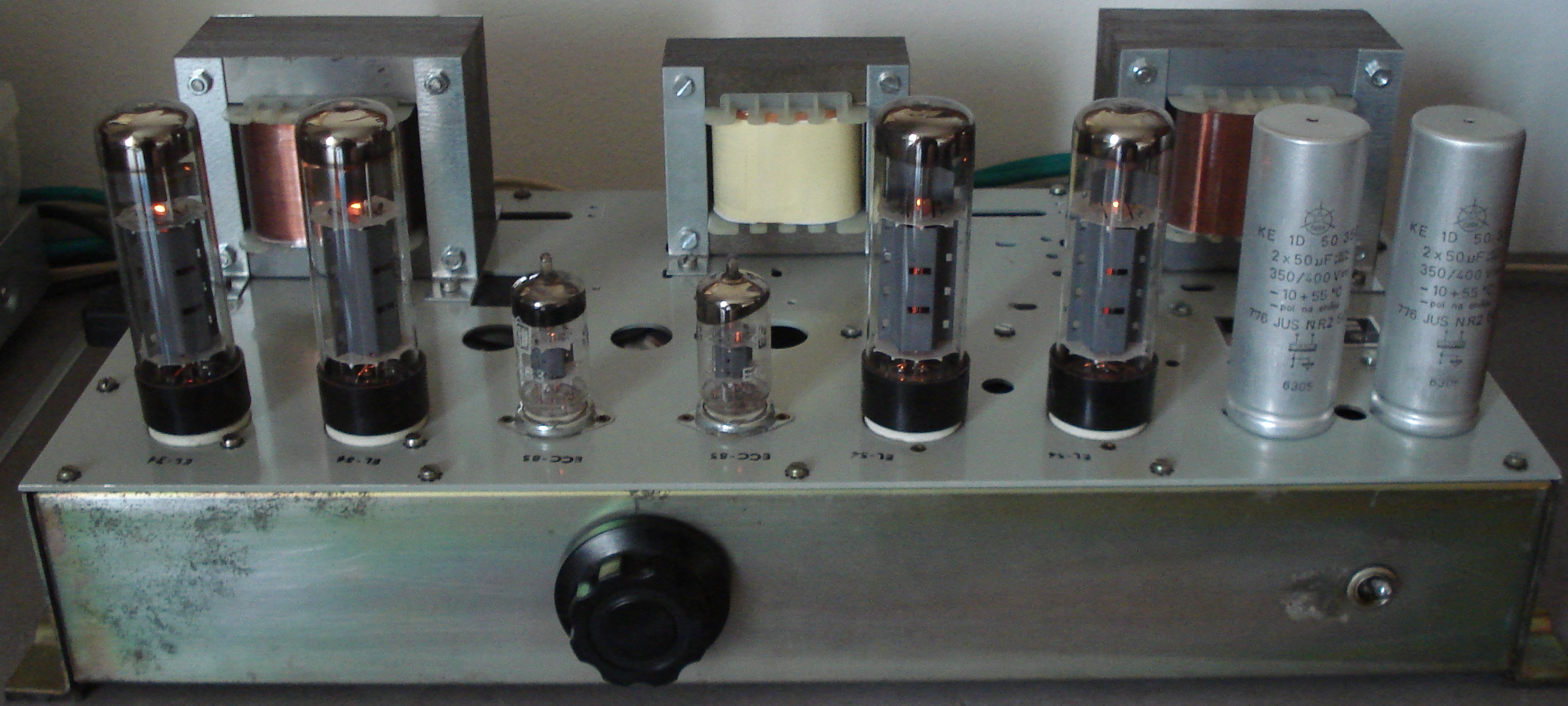

pozdrav! ako ovdje ne stavim, nikada necu dovrsiti... napravljeno prema ASV KTA 60 pojacalu/shemi u to doba kad sam radio sve doslovce copy/paste ...pa je nakon x godina pocelo nesto zujati...uglavnom odlucio zamijeniti mrezni...i izlazne trafoe. i tako sad raskupusano stoji kraj radnog stola vec godinu, dvije...

...strpljivo cekam nastavak 😀 (jos par mojih lampaskih "projekata" pa slijedi sa 2A3...)

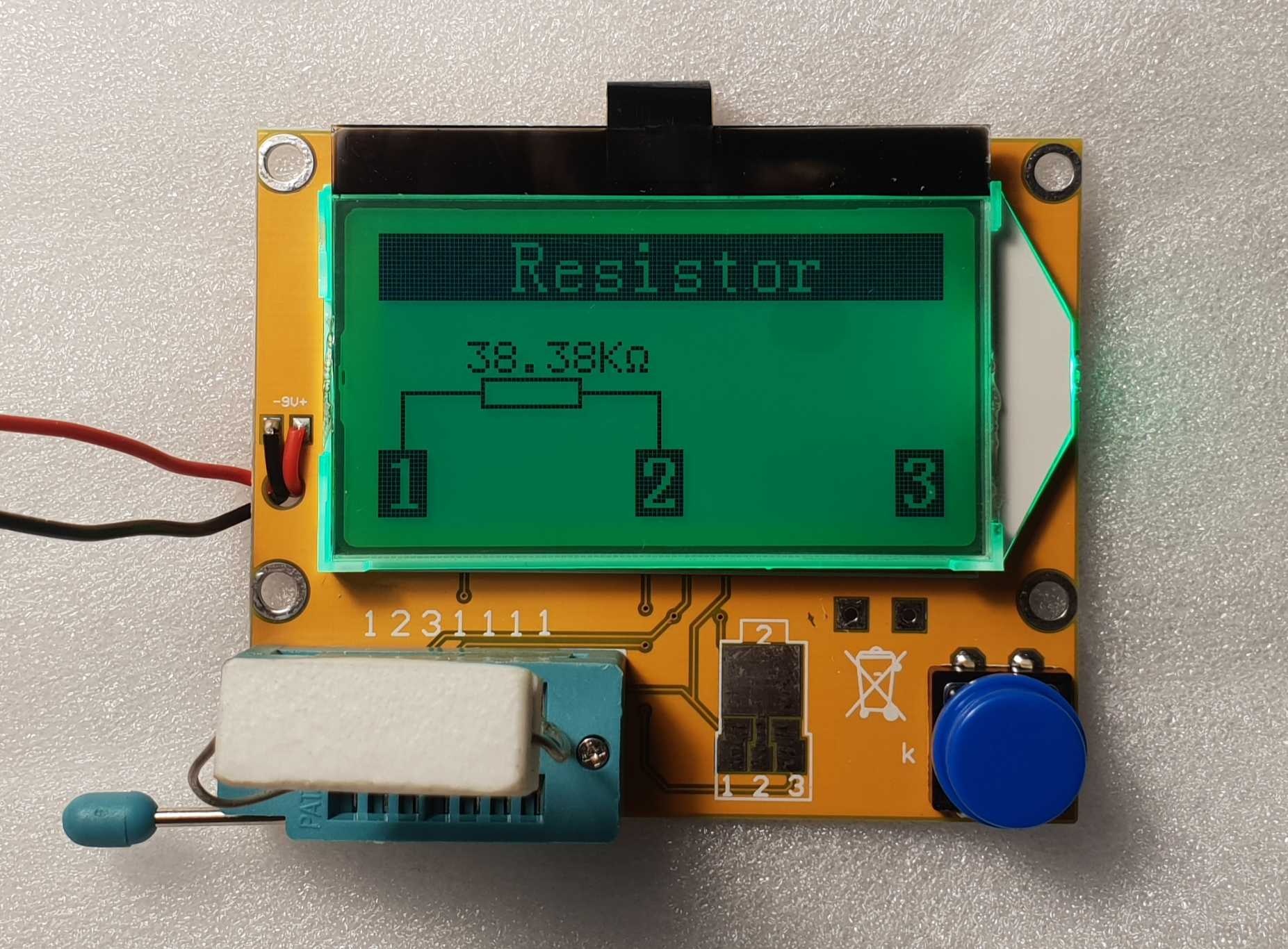

pozdrav! nabavio ovo iz ocaja... primarno kao ESR tester za elektrolite iz prastarih Iskra mjernih instrumenata koji su ionako za ukras, pa ako ispadne podnosljivo da barem malo radi....prije nego sve izgori... i za mjerenje induktivnosti prigusnica za cijevna pojacala htio pitati i prije nabave ali evo stiglo u rekordnom vremenu iz kine: jel to vrijedi išta, jel netko od vas to ima...iskustva

u zbirci lampi imam primjerke koje su (neki) ljepili raznoraznim stvarima, uklj. namatanje bakrenom zicom. jednom nasao i neki clanak na radiomuseum o tome...oba prijasnja odgovora su ok, stvar je u tome koja je elektronka u pitanju. ako nisu "nenabavljive" tipa C, K serije ili AD1 😁, ljepljenje se ne isplati...u radu se bas i ne micu, neke moje i tako "sviraju" klimave...

sve sto je rekao zerowaf + https://youtu.be/gAfIikFnvuI

pozdrav! 1) zasto / jel se cuje razlika 0,22 tj. 0,44 kod veznih C? 2) koja je "specifikacija" izlaznih trafoa?

...(izmedju ostalog) signal generatori HP 205 i 206. evo kako nabavljam dijelove i sasije za lampaska pojacala 😁

sorry za upad/nevezano za naslov ali samo opaska u vezi posta #21 i #22: ECH81=ECH83 detalji ovdje: ECH83 versus ECH81 WWW.RADIOMUSEUM.ORG ANTIQUE RADIOS: 329 403 OLD RADIOS, 2 493 307 Pictures and Schematics, RADIO Catalogues, RADIO MUSEUM.

(ako netko zna...) postoji li original/sluzbeni katalog (svih) elektronki koje su se proizvodile u Nisu? sa svim podacima/vademecum, kao sto su imali philips, siemens....

imam ih ja, ALI: sve rabljene, razne serije/izgled/proizvodjaci...i mogu ih poslati par komada (ne znam tocno kad 😑) ove godine (za Bg) ako ista pomaze?

...gledam ovo zadnjih tjedan-dva. odusevljen......pogotovo "popravak" lampaskih televizora... evo pa da podijelim, ako vec netko nije postavio https://youtube.com/user/shango066

tipkam na mob 😑

pohvala za amp 😀 pitanje/preporuka: moze li ova "boja tona" izmedju bilo kojeg stupnja u pojacalu i da li se stvarno, osjetno cuje razlika okretanjem potenciometara ili je samo blaga tj. kozmeticka? nikad nisam napravio a htio...
