AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Mikorist]

pre 26 minuta, zocky reče

Za AD1865 kaže ovako:

Ama ovo važi samo bez šiftera . Otpornik se stavlja na J3 .....

Sa šifterima samo radi podešavanje za AK čip koji ima šiftere

[NIXIE]

pre 30 minuta, zocky reče

Možda sam u zabludi ali imam utisak da ste obojica mašili setovanje JLS-a za čipove koje koristite.

Za AD1865 kaže ovako:

Trenutno imam u upotrebi dva JLS, jedan je setovan za simultani rad TDA1541 a drugi koristim kao USB na SPDIF, mislim da ne može da se ima istovremeni i jedno i drugo jer je onda setovanje koje je dao proizvođač neadekvatno....
Ne sporim da to može da radi ali pitanje je da li radi kako treba.

Opet kažem to je setovanje kad ideš direktno u AD1865. Ja koristim shift registre i I2S signal isto kao Mika. Ne može biti pogrešno setovanje a obe sprave da rade kako treba. I ne može biti i jedno i drugo, naravno.

I nisam krako spajao B2 namerno jer je to setovanje da imam usput i SPDIF out.

Izmenjeno Avgust 11, 2022 od NIXIE

[NIXIE]

pre 1 minut, Mikorist reče

Otpornik se stavlja na J3 .....

Kratkospojnik, kao onaj za matične ploče, tih imam puno jer sam ih koristio u drugim uređajima.

[Mikorist]

I uputsvo je škrto i idiotski. Za te pare je morao malo bolje da se potrudi da objasni šta i kako. Nego juriš postove po BIG-DIY od pre 2 godine...

Ali dobro, sad bar ima uputsvo ovde kako i šta

[zocky]

@Mikorist možda je drugačije setovanje od datog za JLS posledica upotrebe šiftera jer je potpuno razdešen vremenski dijagram signala koji dolaze na čip.

Koliko ja znam, JLS "procesira" I2S signal za različite konvertere a ti si radio po projektu koji je šifterima pripremio I2S signal po protokolu koji je predviđen za PCM63.

Ispada da već obrađen signal ne trpi dodatnu obradu a ti si onda setovao JLS u neki mod koji nije predviđen ni za jedan DAC

Znači, probati taj PCM63 sa standardnim I2S sa šifterima i bez šiftera sa pravilno setovanim JLS... možda postoji neka razlika u kvalitetu zvuka.

[Mikorist]

pre 2 minuta, NIXIE reče

Kratkospojnik, kao onaj za matične ploče, tih imam puno jer sam ih koristio u drugim uređajima.

Te je trebao svugde da stavi pozadi. Također i onaj za galvansko odvajanje...I onda lepo ubadaš

[NIXIE]

Uputstvo je skromno, a ima mnogo opcija. Zato je zgodniji od WaveIO, tamo ima samo jumper za eksterno napajanje XMOS dela kartice. Od izlaza samo I2S i SPDIF.

[Mikorist]

pre 5 minuta, zocky reče

i onda setovao JLS u neki mod koji nije predviđen ni za jedan DAC

Ama čoveče  za "JLsounds AK4396 DAC board I2S mode (old I2SoverUSB board)"

JLsounds AK4396 DAC board ima neke šiftere i to je jedini način
J3:Open, J4:Open, B1:Close, B2:Close, B3:Close, B5:Open

I za AD1862 svi su setovali tako sa šifterima a i AD1865.



Ostali modovi su svi bez šiftera

[zocky]

U isto vreme pišemo...
To je to, kapiram šta ste radili, ostaje da bi možda vredelo probati jednu ili drugu varijantu "pripreme" signala pa čuti šta je bolje...

Hvala na odgovorima!

[Mikorist]

pre 5 minuta, zocky reče

U isto vreme pišemo...
To je to, kapiram šta ste radili, ostaje da bi možda vredelo probati jednu ili drugu varijantu "pripreme" signala pa čuti šta je bolje...

Hvala na odgovorima!

Ama cela dodatna zabuna je što niko nije napisao da bilo šta treba da se spaja - ako je sa šifterima.

Nigde se ni ne pominju u uputstvu.

A ni na Diyaudio com....To bi trebalo na prvoj strani da im stoji - kao master uputstvo.

Kao podrazumeva se da znaš...znam malo morgen

[Mikorist]



pre 19 minuta, NIXIE reče

Uputstvo je skromno, a ima mnogo opcija.

Ama treba poslati Bugarinu mejl da napiše odeljak za šiftere u uputstvu. Šta spajaš ako imaš šiftere na DAC boardu.

Čak i za taj JLsounds AK4396 DAC board se ne pominje da ima šiftere nego sam saznao sa diyaudio.



[Mikorist]

I treba da prilagodi jbni Firmware posebno za PCM63P sa šifterima - posebno za AD1862 sa šifterima - posebno za AD1865 sa šifterima - da nema na spisku frekfencija koje ne mogu da postignu - jer su sve za AK4396...Te tako imam 708khz i 768Khz na spisku jer ide kroz drajver da ima a nema

[NIXIE]

pre 34 minuta, Mikorist reče

svi su setovali tako sa šifterima a i AD1865.

Ne treba B2 barem za AD1865, radi bre ko sat. Možda samo za AD1862/PCM63.

[NIXIE]

pre 33 minuta, zocky reče

ostaje da bi možda vredelo probati jednu ili drugu varijantu

Mislim da će @skrstic probati bez šift registara an AD1865. Sumnjam da će drugačije zvučati, ali nikada se ne zna.

[zocky]

Realno je za očekivati da bude u nekoj meri bolje kada je JLS direktno vezan na čip (bez šiftera).

Kompletan I2S signal je obrađen na samom interfejsu koji ima kvalitetan klok, onda neće biti dodatnog jitera koji bi se stvorio kroz onih 6 šift registra i kompletnom tom kolu koje je formirano na dac pločici.  Taj deo zauzima skoro trećinu površine dac pločice, vodovi na štampi imaju svoje parazitne kapacitivnosti i induktivnosti i eto mogućnosti za nepoželjna kašnjenja signala...

[Brijac]

Koliko sam iscitao, r2r je poprilicno "otporan" sto se tice jittera. Eventualno zbog kolicine vodova, ali i daleko skuplji dacovi imaju i vise vodova.

[zocky]

Pričam o optimizaciji ovog sklopa.
Niko ne brani da se USB signal doveden na JLS interfejs preuzme u SPDIF obliku i gurne u CS8414/16 da bi se dobio native I2S a zatim kroz šift registar dovede na DAC čip... sigurno bi i tako radilo ali čemu sve to ako već postoji kraći i optimalniji put signala.

Mislim da kategorija "daleko skuplji" često nije garant i da će sprava isporučiti kvalitetniji zvuk

Izmenjeno Avgust 11, 2022 od zocky

[Brijac]

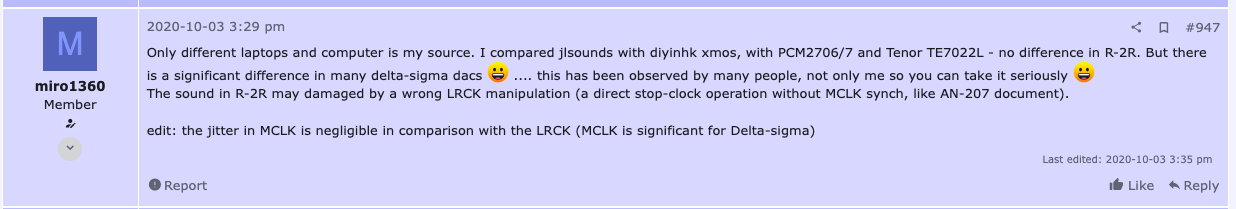

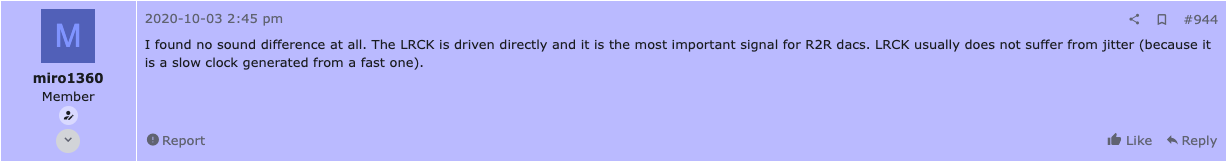

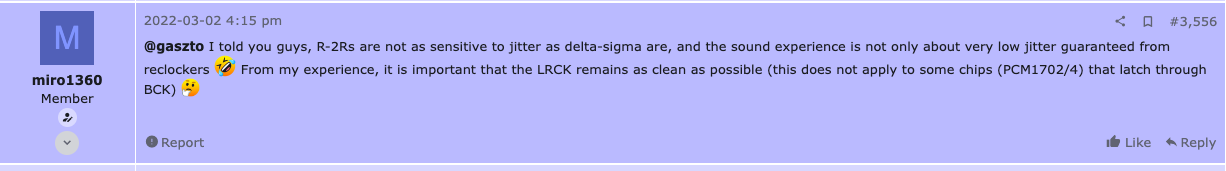

Slazem se da vecina skupih uredjaja je skupo jer dig'o im se. Ali opet, pcm63p je rezistivan na jitter, gde da je miro smatrao da je tako bolje, uradio bi tako. Bar je to moja neka percepcija kao nekoga ko je relativno nov u ucenju svega ovoga.

[zocky]

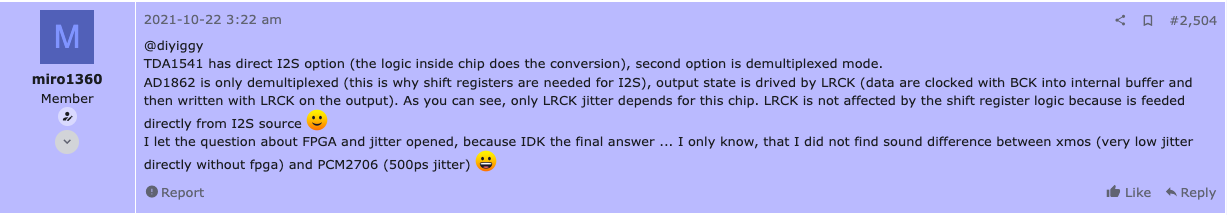

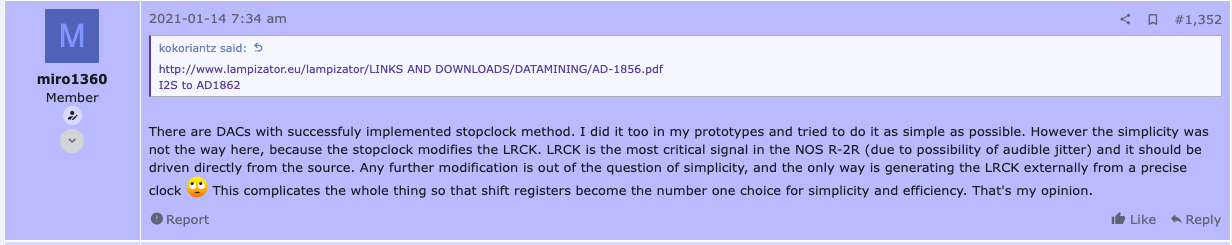

Nisam pratio originalnu temu na velikom forumu, aj ako te ne mrzi, vidi da li je Miro radio nešto sa JLS interfejsom.
Rekao bih da je sve razvijao za native I2S...

[Mikorist]

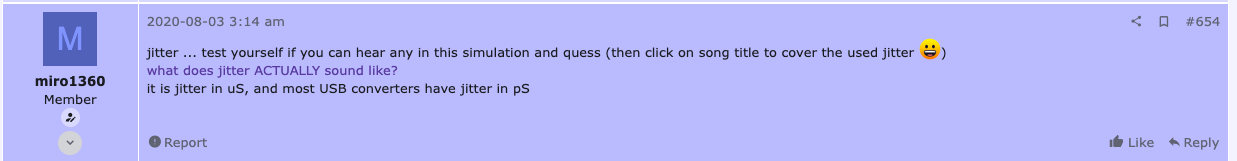

what does jitter ACTUALLY sound like?

WWW.SERENEAUDIO.COM

---

In a previous post we had an encounter with jitter in audio. The talk about jitter is hard to miss these days. There are plenty of products on the mar...

[NIXIE]

Znaš šta, može da se desi da ti i ne treba neki skup USB kabl.

[Mikorist]

pre 16 minuta, NIXIE reče

Znaš šta, može da se desi da ti i ne treba neki skup USB kabl.

Ja te lepo rekoh na Viber da je jako mala razlika između Hama kabla i FTA. Ali nijansa.
