AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[NIXIE]

Ma nemoj da se mučiš da razdvajaš, sve jedno mi je. Nek svako ožičava spravu shodno svojim mogućnostima i željama. Isto važi za napajanja i ostalo. Cena je rastegljiva vrlo u tom smislu.

[Brijac]

Novogodisnje cudo, javio mi se James 😁

A ja narucih bez assembly na kraju, nisam siguran dal ce dobro zvucati, ako i raditi uopste kako je zamisljeno 😁 Ima da ugnjavim @NIXIE da izlemimo fenom prototipe 😅

[NIXIE]

Ja smem samo da probam duvaljkom ako nisu mnogo skupi delovi.   A i nemam onu pastu sa mlevenim tinolom.

A inače letilicom za sigurno lemim, tu sam se već izvežbao



[Brijac]

Srecom, ne koristim unobtaniume, nisam toliki mazohista, relativno je jeftino Lemilicom sam se i ja za 0805 smd i slicnih dimenzija izvestio, i to na golo oko, ali ovde sam ih napakovao bas relativno gusto, a primera radi dual bjt je jako mali footprint, sirina nozice je 0.35mm To mora duvaljka. Kapiram da ne mora pasta, ovaj flux sto imam dosta dobro drzi smd komponente, pa moze da se predje po padovima prvo sa vrhom lemilice i malo tinola.

[vladd]

Da bre, samo fali da das 30-50 evra za pastu, pa da se nekim slucajem napravi "hidden pillow" i uprepasti posao. Vruc bakar istrci pred rudu sa dejstvom.

Klasika i fini vodorastvorivi fluksic i milinica.

[NIXIE]

pre 21 časa, Brijac reče

To mora duvaljka.

Ja dok to sitno savladam, proteći će Savom i Dunavom još dosta vode.

[Brijac]

1 hour ago, NIXIE said:

Ja dok to sitno savladam, proteći će Savom i Dunavom još dosta vode.

Pusticu m00da za obojicu 😂 Sve dok je "skola" relativno jeftina 😁

[gluv_i_udaren]

On 1/1/2023 at 9:37 PM, vladd said:

Da bre, samo fali da das 30-50 evra za pastu, pa da se nekim slucajem napravi "hidden pillow" i uprepasti posao. Vruc bakar istrci pred rudu sa dejstvom.

Klasika i fini vodorastvorivi fluksic i milinica.

Ne igrajte se kalajnom pastom gde ne morate, dva puta piše, verujem oba puta iz iskustva

Kalajna pasta je super ako se nanese matricom i zapeče u rerni, to je fabrika. Duvaljka je za skidanje komponenti, a lemilica za lemljenje! Dobar flux i dobar vrh su 60% posla

[vladd]

Pa to i pričamo, kako posao uraditi a ne praviti ni scene ni rizike.

Pećka je za proizvodnju, ko će da pali i gori kilovate za par komponenti. Drugo treba i lepak ispod svake da ne proplivaju na kalaju.

A stalno pričamo dobra lemilica, dobar vrh, pa i dobar instrument, ali na kraju sve to ode među najslađe najjeftinije...dobro a jeftino ne postoji.

[Mikorist]

On 1.1.2023. at 20:09, Brijac reče

Novogodisnje cudo, javio mi se James 😁

A ja narucih bez assembly na kraju, nisam siguran dal ce dobro zvucati, ako i raditi uopste kako je zamisljeno 😁 Ima da ugnjavim @NIXIE da izlemimo fenom prototipe 😅

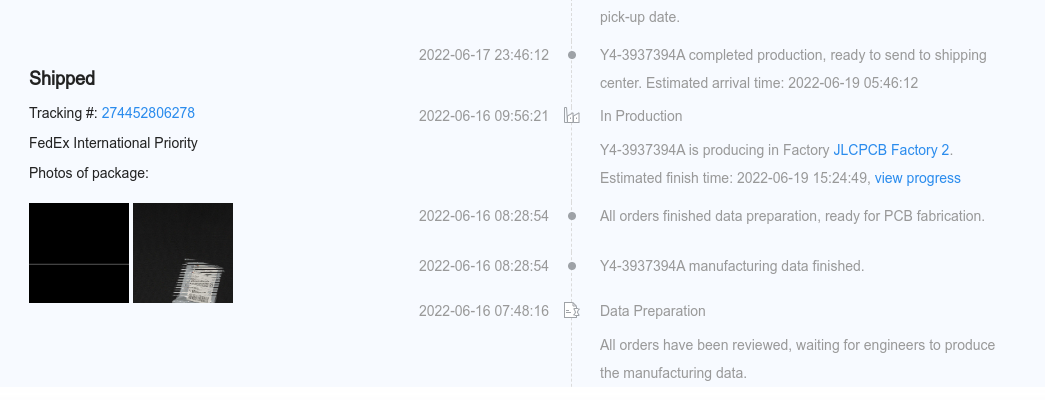

ali JLCPCB bukvalno ceo proizvodni proces ima LIVE za svaku narudzbinu.

plus slikaju na kraju paket

i sve to kosta uzasno malo u odnosu koliko bi ovde bila cena PCB

[Brijac]

6 minutes ago, Mikorist said:

ali JLCPCB bukvalno ceo proizvodni proces ima LIVE za svaku narudzbinu.

plus slikaju na kraju paket

i sve to kosta uzasno malo u odnosu koliko bi ovde bila cena PCB

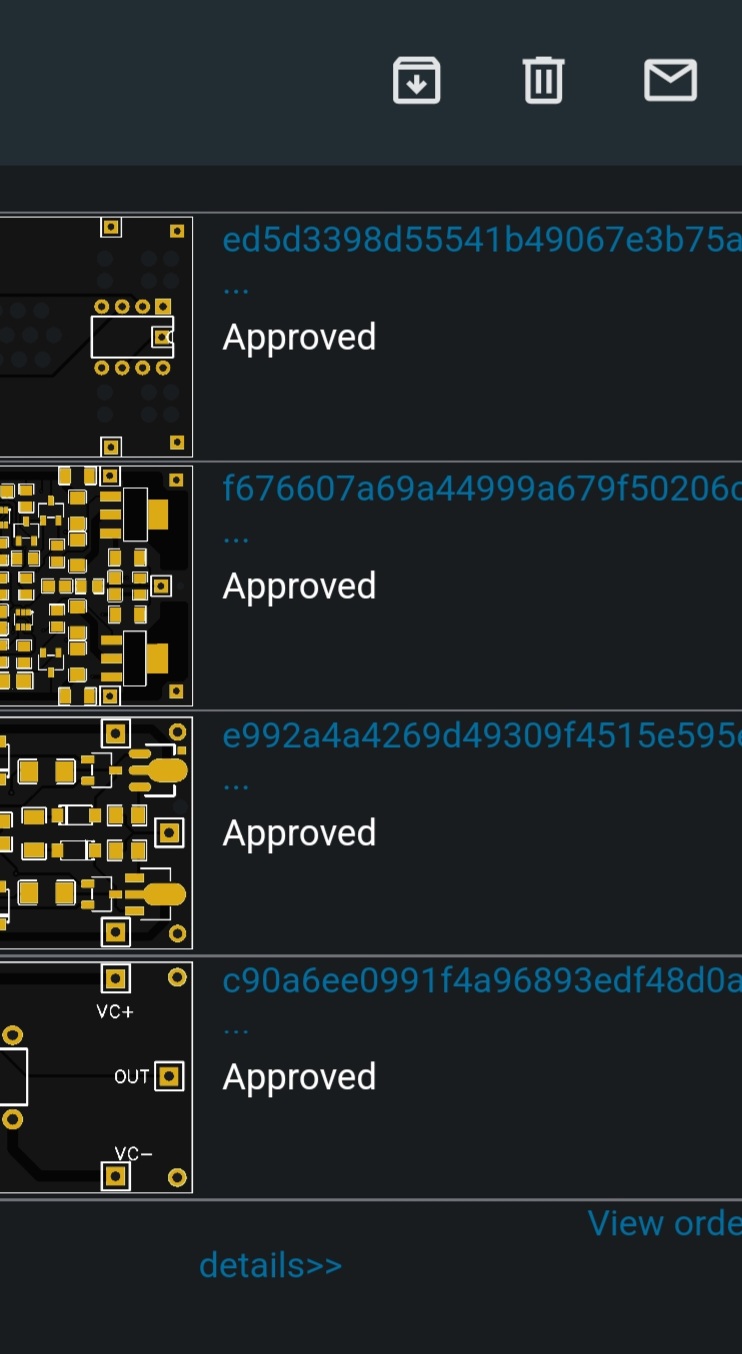

Narucio ja pcb na jlc, konzumiram ih ja neko vreme vec Nego nisam assembly uzeo za prototip, zbog izmene kolicine delova, samo promena traka kosta ~90e, operater jos nekih ~20e, i jos nekih sitnijih troskova, plus pcb i plus komponente, narucio ja za 1 komad ili 1001. Sto mi za fedex automatski dodje jos 30% plus 40e spedicija, na citavu sumu, i prototip izadje mnogo, za te pare cu ga izlemiti kako god Da znam da ce sljakati dobro iz prve nije problem, uzmem kolicinu, dolemim samo uparene jfet input tranzistore, razdelim.

[Mikorist]

On 28.12.2022. at 21:15, Mikorist reče

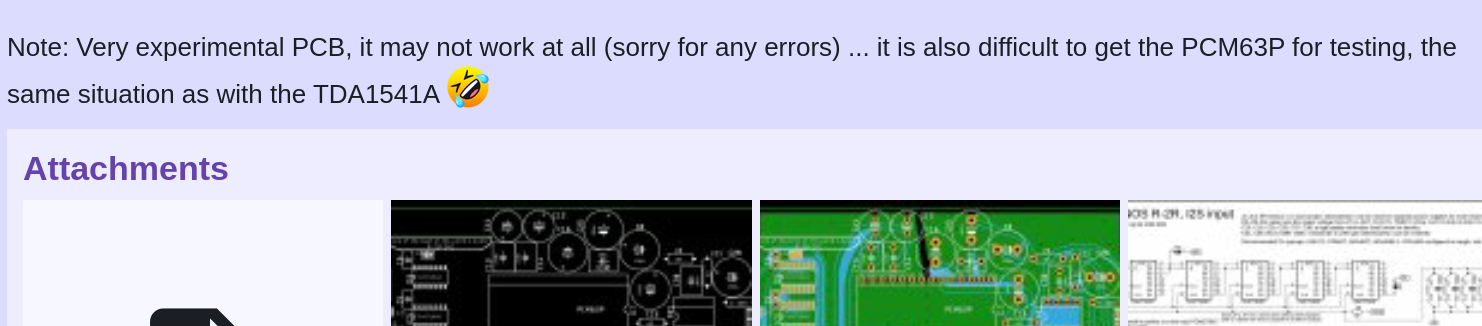

msm i u otginalu pise da DAC moze da ima gliceve - ide brdo dodatnih kondezatora u bom koji ih sprecavaju



ovo je sve eksperimentalno i na svoj rizik se pravi - ja sam bio prvi beta tester

Realno mislim ono sto sam napisao - visak  zice moze da uzrokuje gliceve - radi kao kula od karata - ALI RADI

Ne znam da li ce da se srusi ako se nesto drugo stavi na ilzaz

Mozda je neko zaboravio ovaj deo da procita

https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-193#post-7008388

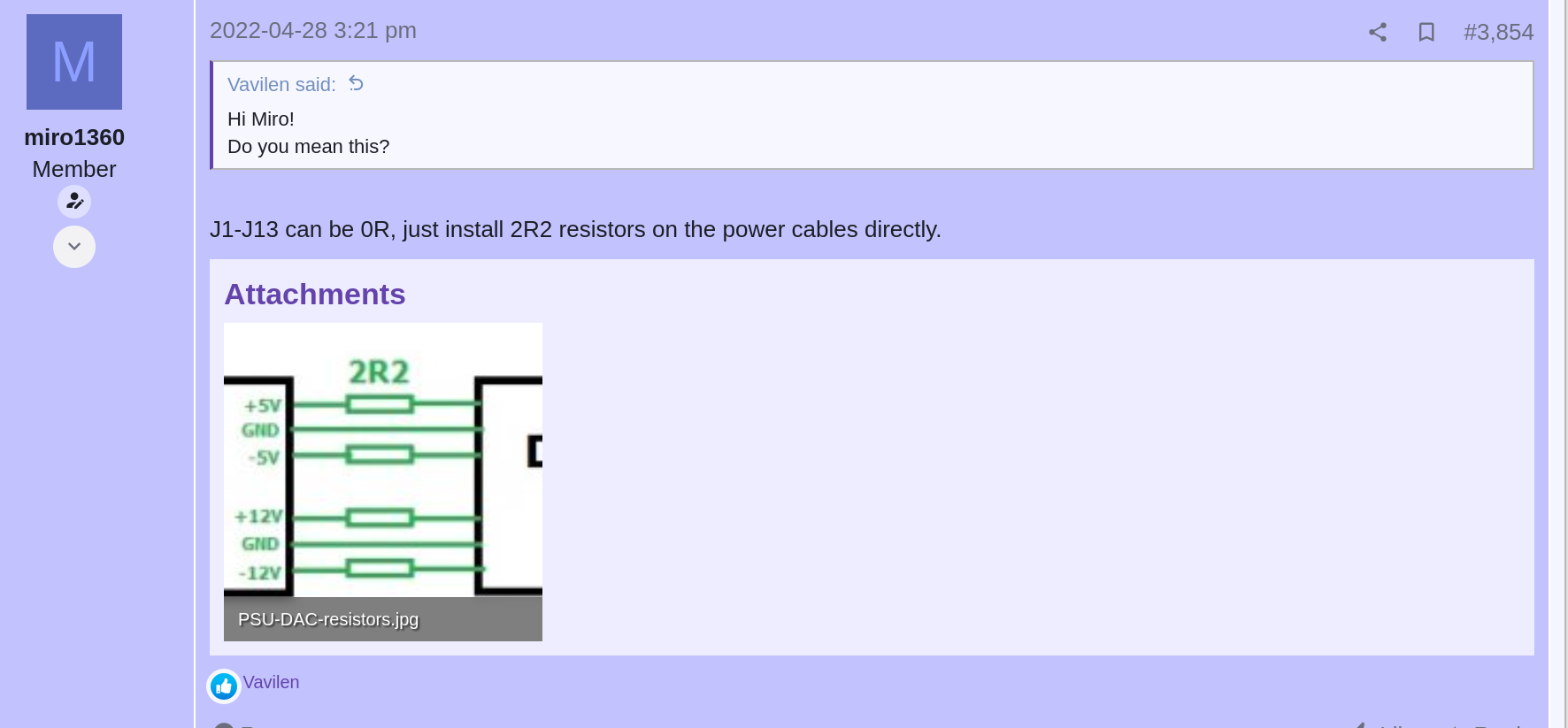

Znaci ljudi stavljaju otpornike ako su suvise duge zice izmedju DAC i PSU2 PCB

jer osciluje dobro

Znaci nisam ja ovo izmislio nego postoji problem sa stabilnoscu ovih uredjaja

To sto nema filter je samo jedan deo problema.......



P.S,

Mogu da skrinsotujem bar 4 njih kojima uopste nije proradio ovaj DAC



Nije sve tako jednostavno kao sto izgleda.

[Brijac]

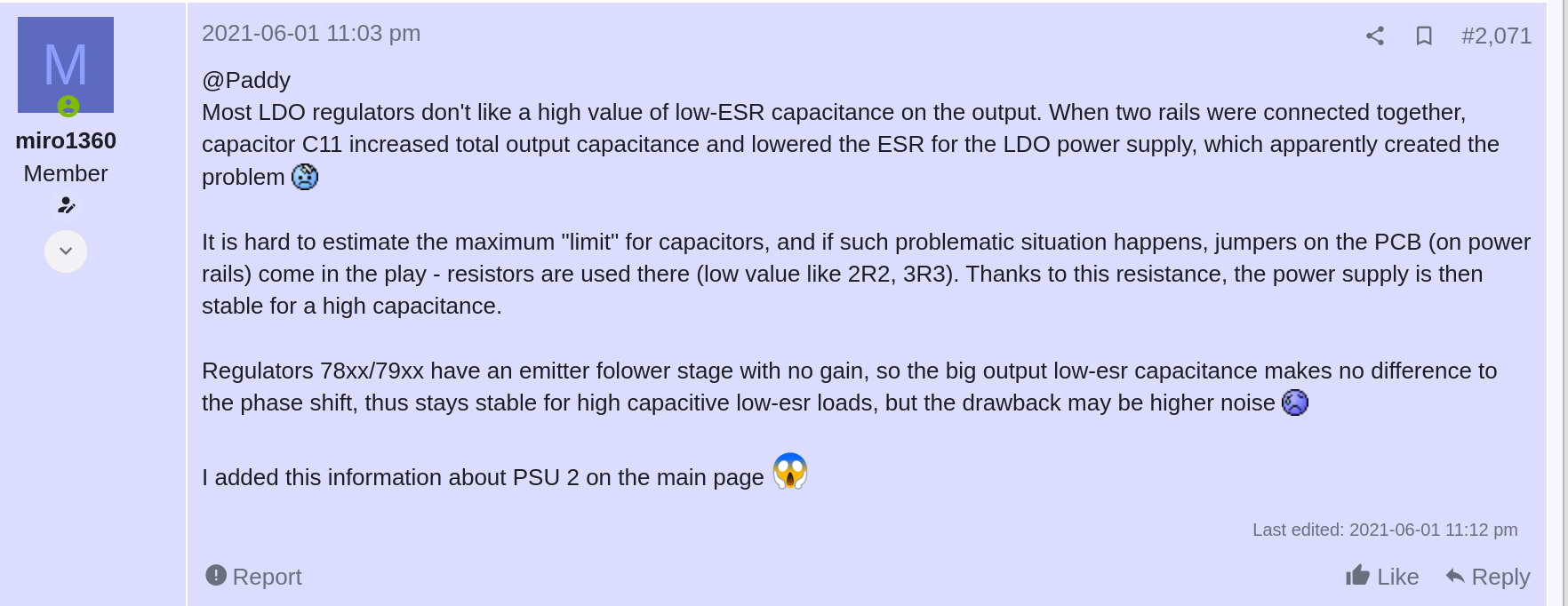

Ne, oscilacije na ovom psu sa lt ldo izaziva visoka kapacitivnost i nizak esr. Nema veze sa duzinom zice, kapacitivnost istih je zanemarljiv. Mi imamo bas audio konde, vise vrednosti, ali opet nisu 330uf.

Svakako bi trebalo proveriti ove nase na osciloskopu.

[Mikorist]

pre 8 minuta, Brijac reče

Ne, oscilacije na ovom psu sa lt ldo izaziva visoka kapacitivnost i nizak esr. Nema veze sa duzinom zice, kapacitivnost istih je zanemarljiv. Mi imamo bas audio konde, vise vrednosti, ali opet nisu 330uf.

Svakako bi trebalo proveriti ove nase na osciloskopu.

Ovo je napomena za PSU2

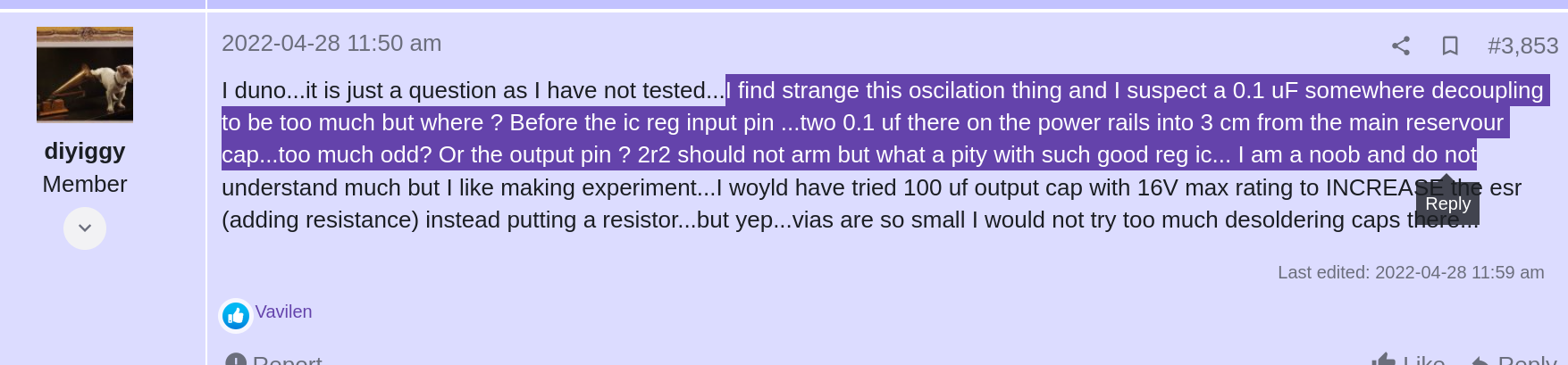

Ne znam. Procitah onaj lik sto je imao oko 12cm zice da nije uspeo da se oslobodi oscilacija....

Koliko sam shvatio ima previse paralelnih kondezatora u celom sklopu

Izracunaj zbirno kapacitet svih zajedno.

[Brijac]

Pa rekoh ti gore Ugnjavicemo niksija da pregledamo oscilacije 😅 Ne treba odma stavljati otpornike, pricah sa mirom na tu temu.

[Mikorist]

pre 1 minut, Brijac reče

Pa rekoh ti gore Ugnjavicemo niksija da pregledamo oscilacije 😅 Ne treba odma stavljati otpornike, pricah sa mirom na tu temu.

Pa znam. Ko zna sta je lik stavljao kao kondove.

Ali imas 4-5  kondezatora dodatnih u BOM - protiv gliceva - seckanja i pucketanja - koje ja nisam stavio jer nemam taj problem.

Nije zgoreg ih kupiti - pa neka stoje ako ne treba.

[Mikorist]

Ili jednostavno ja ne cujem gliceve. Ako ne cujem ne znaci da ih nema - msm pokazace osciloskop

[Mikorist]

U svakom slucaju mi javite ako se pokaze neka anomalija da dodamo sta treba

[NIXIE]

pre 44 minuta, Brijac reče

Pa rekoh ti gore Ugnjavicemo niksija da pregledamo oscilacije 😅 Ne treba odma stavljati otpornike, pricah sa mirom na tu temu.

Proverićemo svakako. Lako je dodati tu i tamo neki otpornik za potiskivanje oscilacija ako se pojave. I ja uzeh tih Low ESR malih kondova dosta, ako bidne problema kakih, rešićemo.

[shonne]

opaaa... ipak ce budne malo merenja

[Mikorist]

Verujete li u gledanje u plećku?



[krca44]

Treba procitati sta pise u datasheet-u regulatora za kapacitet i razdaljine, te formule za velicinu kapaciteta i druge naznake sigurno postoje - nije svaki takav kao LM317 gde se uhvatila praksa da se recimo automatski stavi 0,1 uF na ulaz ...
