http://shop.vremeplov.co.rs/Shop/Product?name=Elko-6800uF-63V-105C-F%26T-fi35x30mm-Snap-In&accountingCode=23377 Kaže DS ripple curent 3.6A. Siguran brend, za 105°C, nema brige.

Ne treba ti više od 4700uF - R/L - 4700uF. Za te stvari 2000uF po Amperu je super. Da bi se izmodelovalo u PSUD treba otpor sekundara i ESR kondova i otpor prigušnice ili otpornika.

@Lemić I taj će pući brzo jer na njega dovodiš napon viši od 450V. Tu treba staviti dva od min 350V vezna na red. Ne znam šta je sa Tocom. Nisam imao taj problem kada sam pazario od njega.

https://www.kupujemprodajem.com/elektronika-i-komponente/kondenzatori/kondensator-560uf-450v-br-1352/oglas/150081087?utm_source=kp&utm_medium=interfejs&utm_campaign=social_share&utm_content=oglas https://www.kupujemprodajem.com/elektronika-i-komponente/kondenzatori/kondensator-470uf-450vdc-br-1084/oglas/84182972?utm_source=kp&utm_medium=interfejs&utm_campaign=social_share&utm_content=oglas https://www.kupujemprodajem.com/elektronika-i-komponente/kondenzatori/kondenzatori-veceg-napona-min-160v-za-lampaska-pojacala-itd/oglas/64209004?utm_source=kp&utm_medium=interfejs&utm_campaign=social_share&utm_content=oglas

Podržavam dve šasije, ALI Pošto je već namotan vrhunski mrežni trafo za oba kanala nema smisla investirati u dva nova. Ali svakako bih uradio trafo za grejanje izlaznih lampi. Mada može se desiti da usled oada opterećenja mrežnog trafoa može doći do skoka visokog napona. Shodno svemu, išao bih na dve šasije ali jedni za napajanje a drugu, a audio deo. Naravno, ne dve mini već dve komotne da se ispoštuju standardi što kaže Zen.

Za taj Bato je dovoljna samo 10mm Al ploča

Ljudi ne zanosite se. Kao prvo Pass svoja pojačala u A klasi radi sa tim jezikom i nenormalno čudnim rebrima postavljenih protiv svih zakona termodinamike. Mislim na First Watt. Da, jesu velika kućišta ali pričamo i o 100tinak W disipacije po kanalu. A evo malo iz moje profesije. Kada sam radio na zavarivanju stranica voza koje su sastavljene iz ogromnih rešetkastih ekstrudiranih profila tokom zavarivanja ti profili su na 30 do 40 stepeni čak 3m od mesta zavarivanja. I deformacije su ludilo... Tako da, prenosi to odlično. Nije ovde u pitanju toliko veliki porast temperature u jedinici vremena a isto tako nije ni neophodno nenormalno brzo odvođenje u jedinici vremena.

Neće biti mašinske obrade. Ali će ići bakarni flahovi 5mm na ova rebra a na njih idu SanKen MT200 tranzistori Biće to super za 40W disipaciju.

Na žalost, nemam na stanju te otpornike kojima bih mogao da ih napržim na radnu disipaciju pa sam se, dok ne odem kod drugara koji ima otpore, okrenuo teoriji i tuđem iskustvu. U svakom slučaju hvala za predlog. Svakako ćemo proveriti teoriju na pravi način. Za sada obećava i Turnerova teorija i iskustvo 😊

Pa svakako planiram neki vent koji će vaditi vreo vazduh iz kućišta, na nižem naponu se ne čuje.

Ne znam da li mogu bolje da nazovem temu. Malo sam istrživao kako doći do prave dimenzije hladnjaka nepoznatih karatektiristika pa naleteh na Turnera gde je napisao sledeće: More about heatsinks :- As a rule of thumb, for each Watt to be dissipated you need 40 square centimetres of surface area to prevent anything heating up to more than 40C in a room where room temperature is 20C. In other words, T rise < 20C above ambient room temperature. Izvor solidstateamps5+tube-input WWW.TURNERAUDIO.COM.AU Od kolege @zeljkor sam davno kupio hladnjake za koje sam kasnije na netu našao da ih zovu Lola audio valjda zato što su ih oni koristili ili su za njih proizvođeni. I ako je kolega napisao da je eloksaža očaj, mene oduševljava ovj kameleon efekat Naravno da ne znam nikakve karakteristike ali dođoše na red Izmodelirao sam ih najbolje što sam mogao, skidanje mera sa visokom preciznošću nije baš jednostavno ali ovaj model je prilično precizan. Inventor kaže da je ukupna površina hladnjaka 257251.196mm^2, što je 2572,51196cm^2, što prema Turneru omogućava držanje temeperature hladnjaka od 40 stepeni C pri sobnoj temperaturi 20 stepeni C pri disipaciji od cca 64W. Naravno, sa prirodnim hlađenjem. Da li je to tačno ne znam, ali videćemo. Meni treba za cca 40W disipacije U prilogu možete skinuti 3D model u stp dokumentu, kao i konturu u dwg i dxf dokumentu. 3D model hladnjaka.zip

Pu pu pu da ne čuje zlo

500V je malo ako se radi sa naponima preko 1000V. Najbolja opcija je ona koju je @Zen Mod predložio. Naravno, obavezna inspekcija svega. Kao i kulturniji raspored u kutijiiz svih navedenih razloga do sada.

Sve vreme razmišljam tako ali mi je glupo da pišem jer sam smatrao da možda nešto ne znam 😄 Za moj pojam tu treba imati rezervu od bar 300V u max naponu banke.

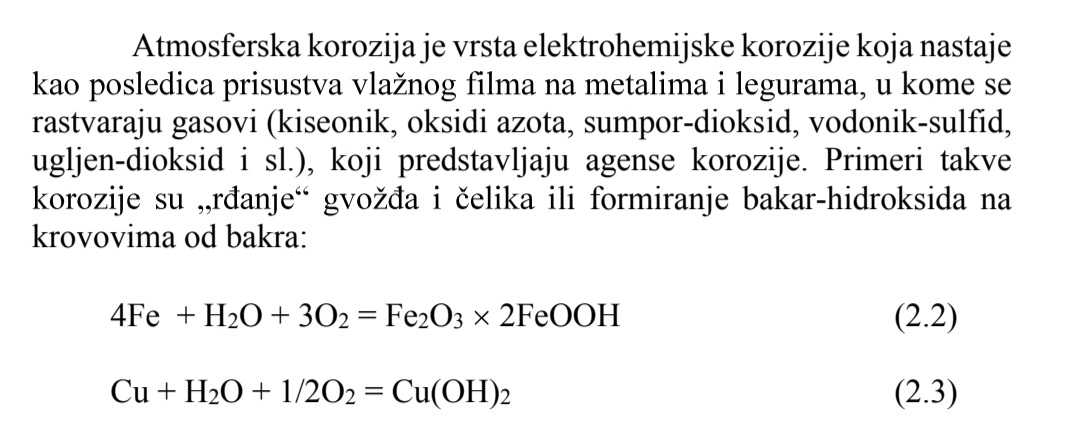

Da se razjasnimo, nisam ni ja bio u pravu skroz obzirom da je kombinacija Inox + Cu. Ali svakako je vrsta elektrohemijske korozije ali isled atmosferakih uslova. I naravno da je oksid, tj. Bakar - Hidroksid. Izvor: Korozija i zaštita - Branimir N. Grgur

Inox, kao i cink, je totalno neutralan i sa njim nemaš brige. Traži problem u drugom delu.

Npr Cu i Al se ne vole nikako.

To zeleno nije patina već oksid. I nastaje kao produkt elektrohemijske korozije. Verovatno imaš kontakt dva raznorodna materijala koji se ne trpe usled proticanja struje.

Strava. 36kg sunce ti žarko 🤣

@Lemić Bilo bi lepo da negde oredstaviš taj projekat prampa. Osim ako je meni promaklo 🙂

Dešava se da smo lopove i prevarante proglasili sposobnim i takve ih mi negujemo i gajimo, a poštene pod*ebavamo da ne umeju da se snađu.

Nema na čemu. Ne veruj svemu što piše na netu.

https://www.diyaudio.rs/profile/513-radiostar/content/?type=forums_topic_post

Ima i svoj sajt https://www.tubes.rs/

Član foruma https://www.kupujemprodajem.com/elektronika-i-komponente/elektronske-cevi/6n6p-nevz-novosibirsk-par-novih-cevi/oglas/142471832?utm_source=kp&utm_medium=interfejs&utm_campaign=social_share&utm_content=oglas
