Beli_Ninja

Slaba vajda od pomenutih, nema dovoljno.

Ako dobijem slike okačiću ih ovde pre kupovine.

Zahvaljujem.

Da li neko ima iskustva sa tranzistorima 2SC3281 i 2SA1302, valja li to za ovo pojačalo?

Ma dobro ti ide, nego nije to za to, mislim može ali dosadno

Znao sam

U kom programu crtaš šeme?

Prosto neverovatno da mnogo komponenti nije moguće nabaviti jer ih nema kod većih dobavljača i vreme prispeća tera na smeh da ne bi plakali

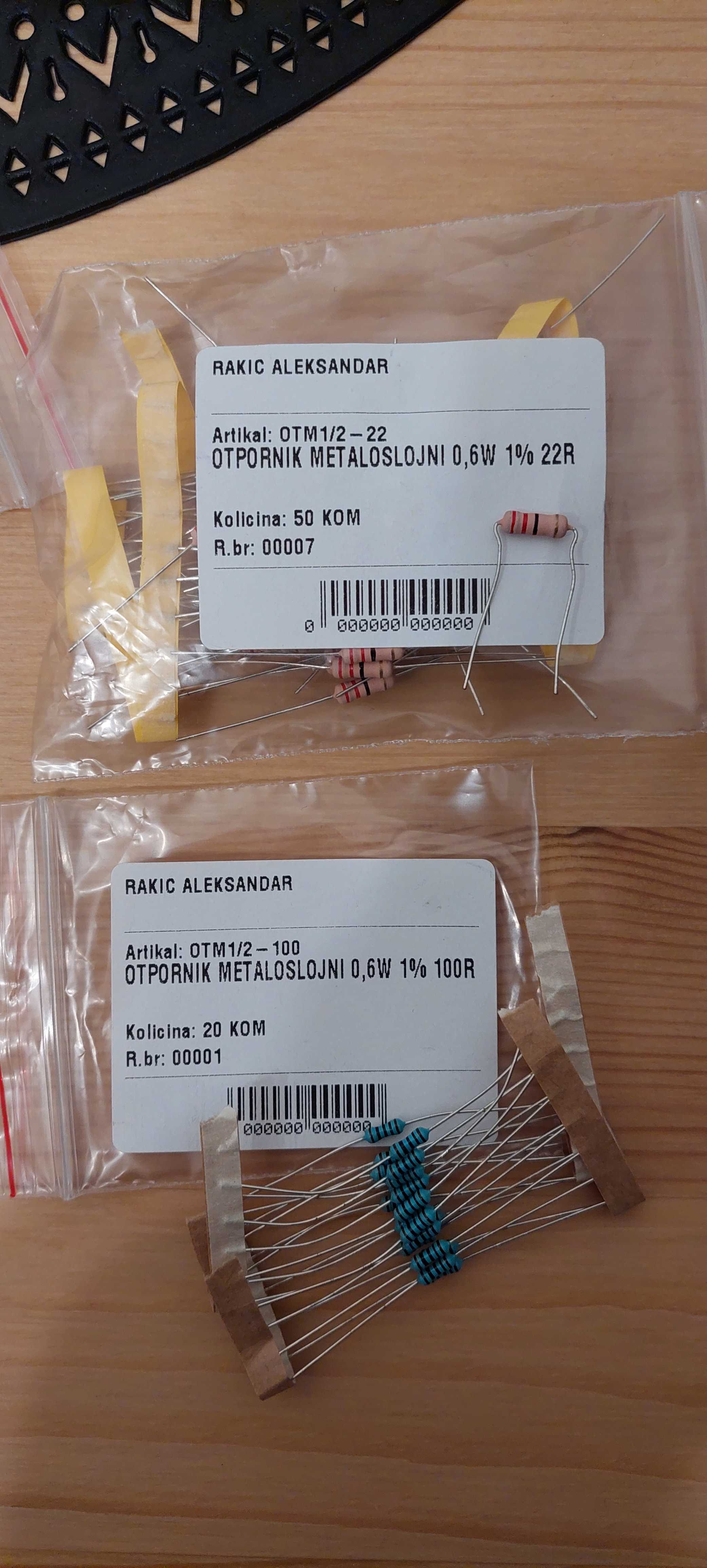

Poručeno ovo sa spiska. Traže se MJW0302 + MJW0281 za izlaz ali nema ih nigde. Šta se bre dešava sa dobavljačima....

Nisam hteo da se sekiram oko navoja u aluminijumu pa sam za poklopce napravio umetke D 6,8 x 10mm sa prolaznim nevojem M4. U pločama izbušio rupe D 7mm. umetke sam napravio od navojne šupke M10 kvaliteta 8.8 i hladno pocinkovao u žuto Umeci zalepljeni epoxi lepkom. Nakon 3h od lepljenja probao da zategnem duži imbus vijak da bih probao na čupanje i bio sam zadovoljan silom koju sam ostavario a da više nisam smeo da zatežem jer nisam siguran da se lepak stegao dovoljno. Ovo će biti odlično rešenje. Karakteristike lepka. Otpornost na temperaturu: od -20C do +70C Jačina: 160 kg/cm2 Izvor: BISON BISON EPOXY 5 MIN 2K DUO BOLAGO-M.RS BISON BISON EPOXY 5 MIN 2K DUO

Dok mi mlatimo praznu slamu ljidi rade https://www.diyaudio.com/community/threads/10uf-hv-peter-moncrief-stealth-caps-audio-research-custom-made.380821/

Verovatno ima Sparcos unutra

Meni se strašno svidela kombinacija elektrolit Elna Silmic 2 || MKC 1uF, ali to je za manje napone. Wima za MKC i FLC kaže: The special feature of Polycarbonate (PC) capacitors is the almost constant course of capacitance drift versus temperature and the suitability for special applications in the field of higher frequencies respectively. http://wima.cn/EN/polycarbonate.htm

To su MKT i nisu savremeni Orange drop ali zvuče prijatno. To jeste BC, MKT368. MKT368.pdf Savremeni Orange drop koje koriste u gitarskim pojačalima i gitarama pravi CDE/Sprague i ima da se kupe u Banzai Music, Mouser itd. i imaju finu cenu. Takav sam stavio u lampaša i paralelno ruski silver mica (onako, napamet ) i ništa nisam primetio da fali. Imate datasheets u gornjem postu za njih.

@BANAT Moderne Orange Drop proizvodi CDE ( Sprague). Izgleda da je poliester potisnut 😁 Tipovi 715 i 716 nisu MKP (metalizirani film) već FKP (metalna folija). Film capacitor - Wikipedia EN.M.WIKIPEDIA.ORG 716 ima bakarne izvode.

@BANAT Moraću da te ispravim Type 715P, Orange Drop®, Polypropylene Film/Foil Capacitors https://www.cde.com/resources/catalogs/715p.pdf Type 716P, Orange Drop®, Polypropylene Film/Foil Capacitors https://eu.mouser.com/datasheet/2/88/CDUB_S_A0009901649_1-2540179.pdf Što je pandan Wima FKP2 FKP 2 - WIMA - Competence in Capacitors WWW.WIMA.DE WIMA FKP 2 Polypropylene (PP) Film and Foil Capacitors for Pulse Applications. Capacitances from 33 pF to 0.033 µF. Rated Voltages from 63 VDC to 1000 VDC. PCM 5 mm. PDF-File A sve to su vrhunski i po izobličenjima kvalitetniji od MKP i MKT. Bolji su Stirofleks. Za MKC i Silver MIca ne ynam gde su na listi po izobličenjima.

https://www.kupujemprodajem.com/elektronika-i-komponente/kondenzatori/polipropilenski-kondenzatori/oglas/5456388 Toma

Ja u lampaško pojačalo ubacio Orange Drop 716P i pralalno stavio ruski silver mica SGM neki

@zocky Koji je to reg, šema neka?

Zavisi, meni su ovi taman koliko treba na prednjem panelu. Msm, nisam ja gadljiv ni na McIntosh pristup

Malo sam se akao sa ploterima u životu, samo za tehničke crteže uglavnom. Ali mi je zanimljiva ta metoda štampe na alu-lim

Ovo je crtano u AutoCADu tada pre 100 godina dok sam bio zapošljeni studenat Štampano na glatkom samolepljivom papiru na laserakom štampaču. Šta se imalo to se koristilo.

A može i ovako DIY, ovo sam odavno pravio. Logaritamska skala, poludeo sam dok sam je nacrtao

Ne bih da vam kvarim zabavu ali to što vi tražite treba da izgleda ovako Ovi lepotani idu na jedan projekat koji će da razbije monitoniju prednjih ploča celog sistema

Kao i svemu ostalom 😡
