krca44

Macura phono predpojacalo , krca44

Preporučeni Komentari

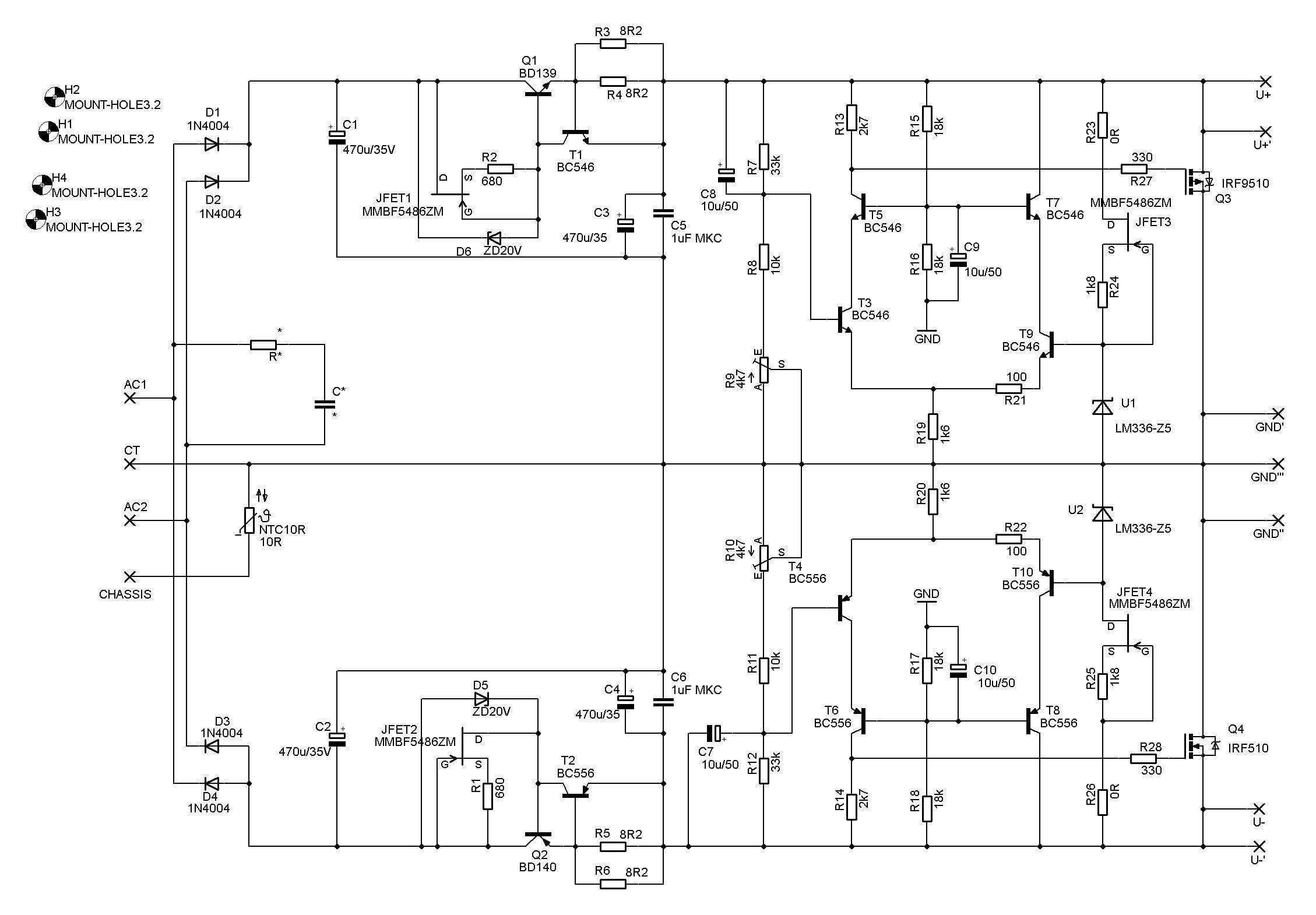

evo

par delova menja vrednost , da se prilagodi reg. naponu i programiranoj struji , veceras cu preciziram

na BD ce ici hlanjacak , na IRF nema potrebe

gerber zip ima password , isti na PP

to cisto da predupredim :hihihihi:

pcb sshot.jpg


Good Gemini Gerbers.zip

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
15 hours ago, Zen Mod said:

neplanirano sam zaglavljivao u kafanu ........

pa nema sad kad si se zamonasio :smesna:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
2 hours ago, Zen Mod said:

evo

par delova menja vrednost , da se prilagodi reg. naponu i programiranoj struji , veceras cu preciziram



R8 i R11 idu na 12K , sve ostaje isto

programirana struja 150mA po grani

hladnjacak koji staje ide na BD-ove

MMBF5486 ima u Kelco

u principu sve je boranija od delova , a trci u krug oko tih regova koji su napravljeni od prepucijum delova , narocito kad stampa bude uradjena ko ni sebi ni svome

trafo 36Vct , 20VA

tu sam za potpitanja , ako bude trebalo ....... msm ako se na kraju ne odlucis/te za neki fensiji reg :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
4 hours ago, Zen Mod said:

krco , ovaj navod iz manuala OK?



Quote

The preamplifier should be supplied from 2 x 15V to 2 x 18V regulated powersupply. The ZT15VA power supply (please visit my webpage) set at 2x17V issuitable for this preamplifier. Or you can use any regulated power supply within

recommended voltage range that is capable to deliver at least 2 x 100mA output current

Zene hvala ti za Gerber, kontaktiram te za password kad dodje na red.

Navodi iz manuala bi trebali biti tacni.  Kolega koji je prosle godine izradio ovaj phono i donosio kod mene,  koristio je Borberly super reg kome je prilagodio naponsko/strujne zahteve.  Rekao je nesto o podesavanju regulatora uopsteno ali morao bih da pitam, naime da li je na izlazu konstantno 100ma za +/-.

----------------

Da dodam i objasnjenje zasto sam trazio stabilizator napona kad vec imam jedan.

Ovo mi je prva gradnja pa bih voleo, ako bude moguce, da u unutra sve sam sastavim.

Ako ne bude moguce ( vestina, finansije itd, ko zna ), koristicu ono sto vec imam.



Za sada nabavka za phono pcb napreduje lepo.

OPA627 nisam nasao u Evropi, trenutno ga izgleda nema, Texas Instruments prodaje minimum 5 kom, 135$ & ptt,  pa sam izabrao OPA134.   OP177GPZ za servo.  Vishay 1N4148 diode ( deo ulaznog filtera ),  Van Damme RG-179 coax kabl.

Wima FKP2 su naruceni, za izlaz Vishay ( DC blok, u DC servo kolu ),  PRP otpori  i jos neki za eksperiment na cevnom phonou.

Bice dovoljno elemenata da se uradi neko osnovno uparivanje posto se preporucuje za RIAA filter.

Ostalo je da vidim sa liste sta mi jos treba od kondova i da pazarim u lokalu ( GME poljska radnja ne radi isporuku u Srbiju ali se bar moze videti sta treba staviti prema sifri iz BOM-a ).



Momci hvala puno za pomoc, bice jos pitanja kako se bude napredovalo.

:D



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ovo ti je shunt reg , programiran na stalnu struju od 150mA po railu , a sad koliko potrosac uzme , on uzme



M. navodi 100mA kao max potrosnju njegovog kola , tako da si dobar (rezerva u shunt regu) jos 50%

Papa Borbely-ju svaka cast , al mislim da bi ti zaplakao da skontas da ti treba 200++ Eura za reg , koji jos usput ima i losije performanse od Good Gemini

msm, Borbely reg ima svoje zasto je napravljen , kad je napravljen ........ Erno je bio smeker i to je ipak bila demonstracija sile



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
4 minutes ago, Zen Mod said:

Borbely reg

Za ovaj koji je napravljen receno je javno da je u pocetku oscilovao i morala je da se primeni neka Borberly-jeva intervencija da se dovede u red.  Kolega koji je to pravio imao je i pun orman delova.... previse komplikovano i skupo za mene, tako mi se bar cini a rece i sam taj kolega da je taj reg overkill za ovaj phono.

Nego smem li da kupujem tranzistore kod nas ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

za Good Gemini sve mozes kod nas

kao sto rkoh MMBF5486 imas u kelco , a ima i sve ostalo i nista od toga nije interesantno za fake - boranija industrial standard delovi

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Hvala

Gledao sam jednom cene BC tipova i iskreno iznenadio se koliko su jeftini.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
sqrt(v1^2+v12^2+v3^2+v4^2+v5^2+v6^2+v7^2+v8^2+v9^2+v10^2+v11^2+v12^2+v13^2+v14^2+v15^2)
Ovoliki
Videti https://www.diyaudio.com/forums/parts/35821-noise-measurements-leds-zener-diodes.html
Kao neko ko pise testove vec vidim bud :D drugi element v12 :)

Sent from my POCO F1 using Tapatalk

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
17 hours ago, krca44 said:

Da dodam i objasnjenje zasto sam trazio stabilizator napona kad vec imam jedan.

Svaki uredjaj zasluzuje sopstveno napajanje, prilagodjeno dinamici rada. Osim naravno lepe zelje da se nesto samostalno uradi.

Prakticno ne postoji "overkil" u realnom pozitivnom ili zadovoljavajucem smislu znacenja reci, u vezi napajaca, postoje neka moguca dozvoljena, korektna preterivanja koja nisu stetna ili nepodobna, tipa kvaliteta komponenti, temperaturne preciznosti..itd, ali preterivanje sa mogucnostima struje je vise nepodobno, neodgovarajuce napajanje, cak sa vrlo negativnim efektima. Mora da bude "taman". :)

Najcesce se desava da se napajanje koristi kao "posebna komponenta", ali sa uspostavljenim znacajnim tehnickim i radnim preduslovima, ne izmisljenim nego neophodnim, za konkretnog potrosaca.

Tako da, osim tranzistora, spremi dosta bakarnih limova za oklapanja... :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
4 hours ago, vladd said:

Tako da, osim tranzistora, spremi dosta bakarnih limova za oklapanja..

Da se izmesti trafo u drugu kutiju ili odvoji pregradom znam, razmisljao sam o samolepljivim bakarnim trakama ( za kuciste...pomenute na drugoj temi ),  nego jeste li mislili da se stabilizacija posebno oklapa u odnosu na trafo i phono pcb u odnosu na stabilizaciju i trafo... svaki sa svojom oklopljenom kutijom ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

uzmes mali toroid sa static shield i magnetnim oklopom i sve moze u istu kutiju - Trafomatic

nema potrebe za bilo kakvim dodatnim oklapanjima, pod uslovom da je metalna kutija , dakle ne moras oklapati od okoline



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
