Mali shunt


Sipi

Preporučeni Komentari

  • Odgovora 241
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

Ja bih za pocetak iskljucio ground plane pa uradio mirror negativne strane da zajednicki vod (masa) bude u sredini.

Ja sam je otprilike ovako rešio, doduše još nije gotova.Ako se pitate zašto je ovako ružna i grozna sa različitim simbolima za tranzistore već po potrebi :sarcastic_hand: razlog je što pločice crtam za ličnu upotrebu pa mi je najbitnija funkcionalnost i ne radim standardni postupak - prvo šema pa pcb, već odmah crtam pcb ručno dok gledam u šemu :buehehe: Inače +/- mi je stao na 45mm x 40 mm, a single na 45mm x 23mm, a nacrtao sam i malo veće + i - koje imaju i grec i jedan veći kondenzator pre shunta.
Link to comment
Podeli na ovim sajtovima

Mentok - to je to. Ne treba preterano tupiti oko ovako proste sprave. To sto si nacrtao je sasvim OK. Izvedi zanataski dosledno i nema da brines. :ok:Vidim da postoji fetish stampanih plocica gde neki ljudi u njima nalaze predmet divljenja, lepote, sta li vec sve ne... Ima ih i koji samo skupljaju plocice a ne prave nista....Plocice su nuzno zlo nametnuto industrijskim nacinom proizvodnje kojim se omogucava da i nepismene zene na traci sastavljaju uredjaje. Dok su samo pismeni ljudi pravili uredjaje, metoda izbora je bio point-to-point.Dakle, da se razumemo jedared: sta koga pali - kozni korset, bicevi ili turbo-folk stampane plocice - nije bitno, ali posto je ideja foruma da napravimo stvari koje ce da rade bolje od komercijalne konfekcije, skrenuo bih paznju na fakat da kic PCB sa skroz simetricnim rasporedom elemenata i svim otpornicima u jednom nizu i zbog toga cesto PCB bude dvoslojan i ima milion nepotrebnih vodova unaokolo - nije bolji, naprotiv !To sto neukom oku izgleda lepo je najcesce turbo-folk izvedba kojoj i jeste cilj da zamlacuje nepismene.Obratiti paznju na logican raspored (a ne lep ) - kratki vodovi, bez nepotrebnog provlacenja "kroz noge", bolje je staviti kratak dzamper nego voditi mnogo duzi vod na stampi, prav ugao nije zakonska obaveza - nekad se dobije bolje resenje sa za 45 stepeni zakrenutom komponentom. Ground plane je kotroverzna tema jer u nasem delu price je to opet jedan od "marketinskih diferencijatora" za neuke - svakom po volji, ko sveta vodica - nit' pomaze, nit' puno odmaze...

Link to comment
Podeli na ovim sajtovima

sta koga pali - kozni korset, bicevi ili turbo-folk stampane plocice - nije bitno, ali posto je ideja foruma da napravimo stvari koje ce da rade bolje od komercijalne konfekcije,

I da bude "frendly to use" za nekoga ko se bas ne snalazi :good2: Meni bi bilo najlakse da uradim "point-to poin", ali ako vec modifikujem gotov uredja pa moze i da izgleda "fino" ;):cheers:
Link to comment
Podeli na ovim sajtovima

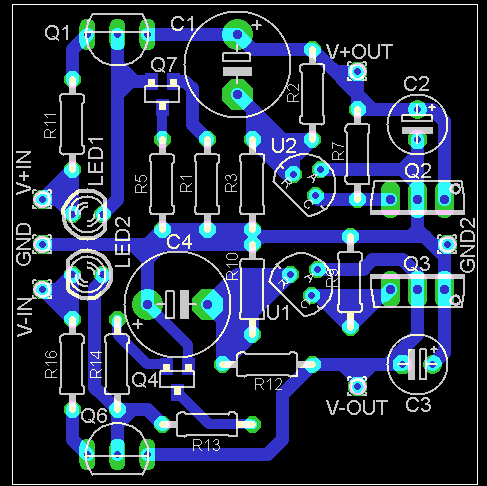

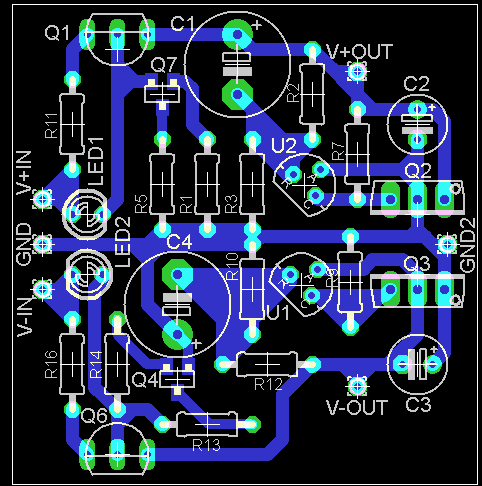

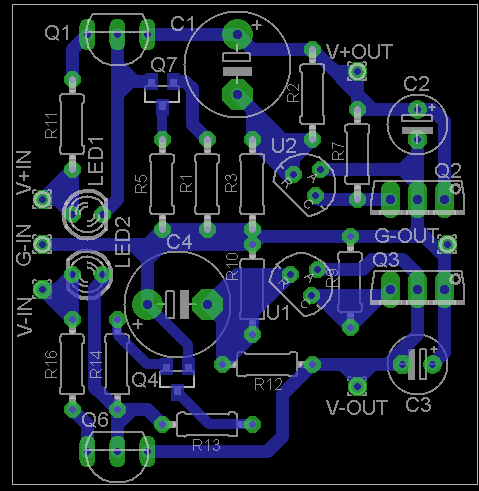

Ja posto ucim, najbitnije je da mi neko kaze sta je bitno. ;)Na primer, "e Maške, onaj trandza treba da ti bude blizu + od elektrolita, zato sto __________, i zapamti to za u buduce da ne bi opet smarao" i tome slicno.Evo beta verzija 0.2... nema simetrije, plus ima 45 stepeni za U1/U2.Ground plane uklonjen. Jumpera nema, cenim da nema potrebe. Vodovi i nisu nesto dugacki, posto je sve ovo ionako sitno.Samo mi nije jasno da li treba GND pad i za ulaz i za izlaz, i da li uopste ulazni i izlazni pad-ovi treba da budu "tesno" slozeni.Sto se tice krajnjih dimenzija PCB, cenim da je ovo svejedno jako malecko, a da li je PCB 44mm ili 39mm po duzoj strani, nebitno je.P2P mi ne spominji... kad god sam nesto probavao, ispostavilo se da ne radi jer nije dobro povezano. :)

post-4-043747100 1288104655_thumb.png

Link to comment
Podeli na ovim sajtovima

Sipi, hvala na sugestijama :hi: Machinori, super izgleda :good2: Ja te ne mogu posavetovati, pošto i sam još učim i mnogo sam gori od tebe, ali uvek se trudim da koliko je to moguće nacrtam jednoslojnu štampu, što je dobra motivacija da se nađu dobra rešenja za određene veze i na kraju dovede do poprilično kompaktnih rezultata, ali dosta dugo traje (doduše, opušta me crtanje pločica - neko igra farmu na Facebooku, a ja kada mi treba pranje mozga crtam pločice :sarcastic_hand: ).A kada mi se ne svidi izgled uvek pomislim da je to ipak donja strana pločice i da se posle ugradnje u uređaj neće ni videti.Inače, ne znam da li je neko ovde pravio pločice sa PVC folijom ? Ja sam prošle tako uradio sa odličnim rezultatima. Malo sam doterao PCB-ove u Corelu, odneo da mi iseku na kateru na foliji, sa prenosnom folijom preneo na vitroplast, skinuo višak i ubacio u mešavinu hidrogena i kiseline. Nisam bio siguran da li će kiselina pojesti foliju, ali uspelo je i dobiju se vrlo precizni, ravni vodovi, i ovo mi je mnogo jednostavnije od foto postupka.Kad već offtopičarim, evo i primera pločice koju sam nacrtao za TDA1541, ako vam izgleda čudno raspored elemenata, to je zato što donju stranu uvek crtam kao da je gledam od gore sa X-Ray Vision :connie_nutzo:

Link to comment
Podeli na ovim sajtovima

Samo da se pohvalim...RADIIIIII!!!! :dance2::party0048: 5.00 VDC na izlazu!Zero happy! :party::buehehe: Ne pitaj koliko sam elemenata uništio usput! :Viannen_loungelizard: Sad više nemam dovoljno tranđi za sve napone, ali za početak ovaj funkcionalni primjerak ide za napajanje ACA Clocka, a SAA7220 ide...hm :hmmm: u povijest...ili će cijeli player u povijest ako sam nešto pobrkao! :laugh1tooht: Hvala Sipi!

Link to comment
Podeli na ovim sajtovima

Da li bi bilo pametnije da se led dioda i tranzistor Q1 nalaze sto blize jedno drugom i da se termicki spoje pa da struja bude zakucana na istu vrednost od pocetka do kraja?Sto se mase tice, da li zajednicka masa ili bolje da se to odvoji pa tek na kraju spoji u jednu tacku?

Link to comment
Podeli na ovim sajtovima

Moze jos malo da se drnda oko sitnica i da se ustine koji dB u MHz regionu, al' mislim da nema sustinske potrebe dalje se zamajavati - treba povesti racuna da veza do potrosaca bude sto kraca, korektno bajpasovati na potrosacu i to je to...

Link to comment
Podeli na ovim sajtovima

Ne treba mu hladnjak za 20-30ma - kad dodje dotle da BD140 dobije potrebu za hladnjakom, on ce biti potrebniji za BC560c (Q1). Secas se s pocetka teme, uredjaj je dimenzionisan za max. 50-ak mA potrosnje i 70-ak mA kroz CCS. Za vecu struju a isti kvalitet u radu stvari bi morale da se dodatno komplikuju...

Link to comment
Podeli na ovim sajtovima

... BD140 ce da pojede sav "visak" struje koju chip ne iskoristi, a ti samo gledaj da turis neki od onih malih 'ladnjaka na njega (na BD140).

Си, шефе.Негде у неком ћошку мозга ми је ово стајало, па реко' нек' има места за хладњак.
Link to comment
Podeli na ovim sajtovima

Cini mi se da to bese napisano za slucaj da Zerowaf ne prikaci nikakav potrosac, sto nije legitiman nacin rada za ovakav regulator.

E pa ako je tako, neka se javi kome trebadu Eagle fajlovi. :headphone: A za bata baneta ima da napravim custom made, sa sve mestom za Myrra trafo i shot-key diode. Ma i posvetu cu da mu ispisem. :bathroom:
Link to comment
Podeli na ovim sajtovima
