Mali shunt


Sipi

Preporučeni Komentari

Pedja, sta treba da napaja ovaj shunt i o kojim vrednostima napona i struje pricamo? Nije lose ispalo. :good2:

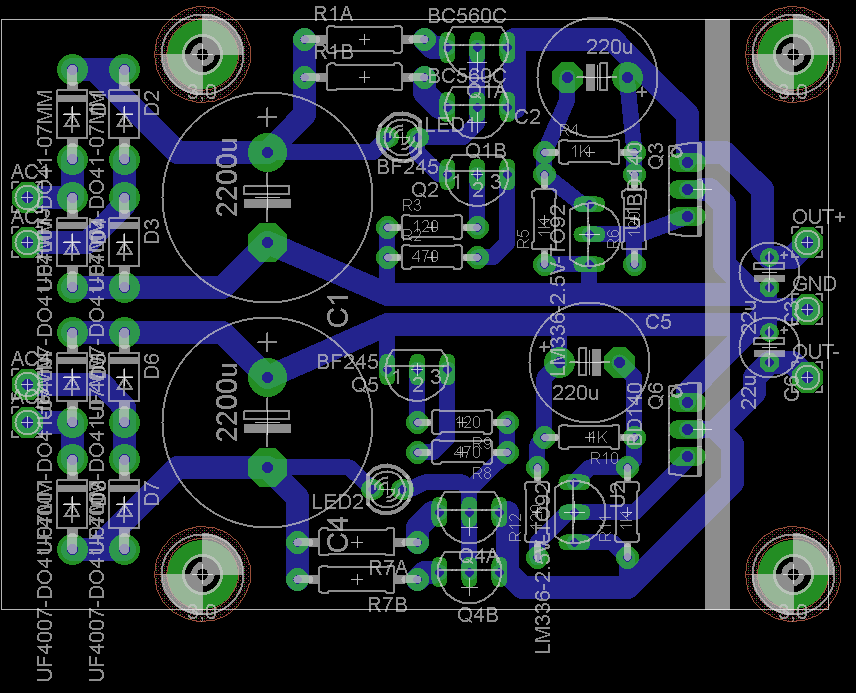

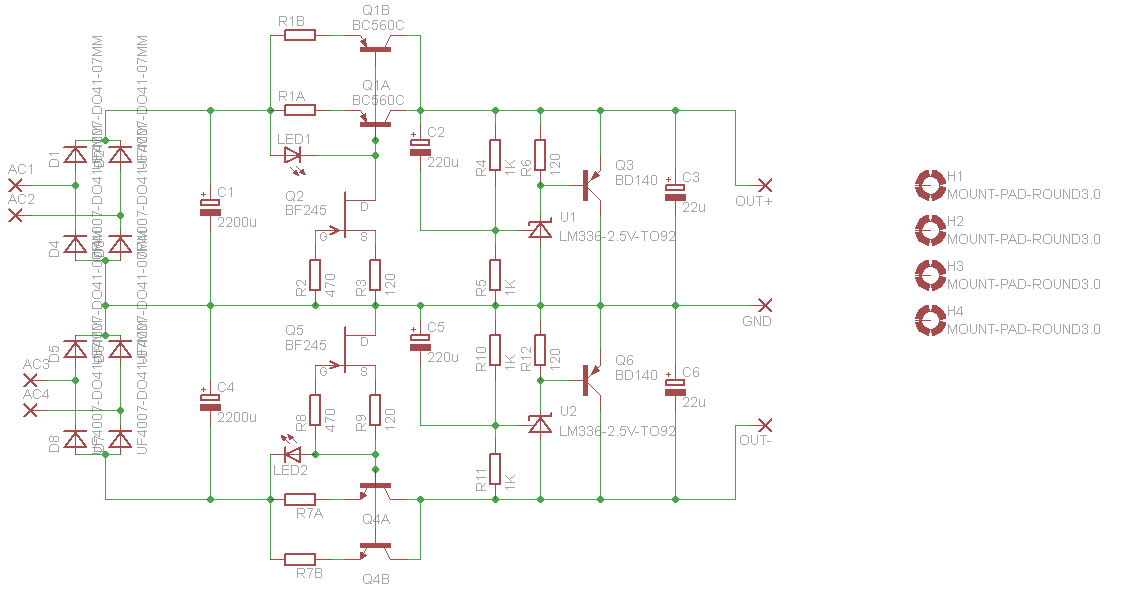

Ma onako, malo sam crtkao da vidim da li može pločica fina da ispadna. Čisto akademsko razmišljanje za napajanje 5-15 VDC, do 50mA izlazne struje. Mozgao sam malo u vezi Sipijevog preampa sa BF862 (slabo pamtim brojove, valjda je taj :), da malko prepakujem napajanje...U principu za ovu pločicu se iz nekog DC izvora za 3-4V višeg nego izlaz šanta se uzme napajanje i to je to. Na ovu pločicu mogu lagano da dodam još diode i elektrolite i eto celo napajanje.Ako treba nekom docrtaću i to i okačiti pločicu ovdi.
Link to comment
Podeli na ovim sajtovima

  • Odgovora 241
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

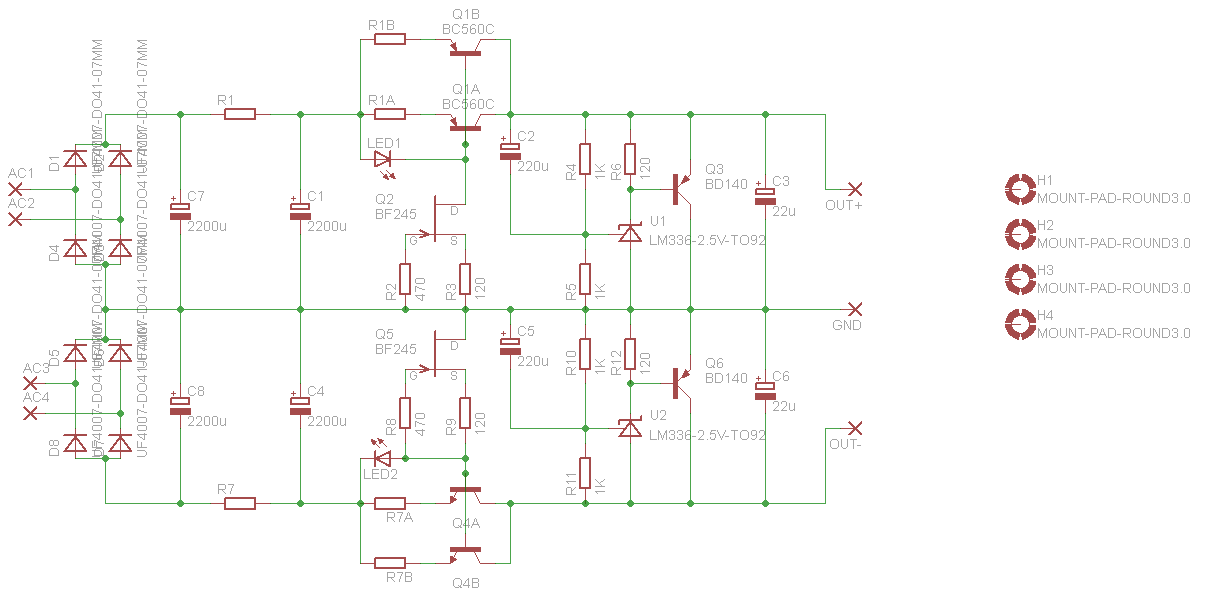

Pedja, zasto si stavljao LM336 umesto TL431? :confused1:

E jebo me patak. Sreća u tvoje oštro oko...

Note to myself: Crtaj šeme od nule, ne prepravljaj postojeće... :dash1:

Moderatori, molim Vas dopisite napomene u postove u vezi greske sa V-reg. Hvala.

Link to comment
Podeli na ovim sajtovima

Sema iz posta #157:Q2 i Q5 je sasvim u redu da budu BF245 ili bilo koji drugi JFET koji nema problem sa zeljenim Vds (do 20V ni jedan nema problem). Nije u redu za neke od podvarijanti BF245, j310 i slicnih JFETova da otpornik u Source-u bude samo 120R - mnogi JFETovi ce sa tako malim otporom imati Id od 10mA i vise, a nama treba samo 2-4mA za crvenu LED (mikroampercice u Ib necu ni da racunam). Nepotrebno se zagrevaju i LED i JFET i unosi jos jedna komponenta termalnog drifta.Vrednost od 120R sam stavio za BF862 jer je njegova konstrukcija drugacija (Low Vpinch_off JFET) i to mu je taman za Id=3mA.Dakle, ne bi bilo lose u postupku preliminarnih provera izmeriti i napon na R9 i R3 (sema iz posta #157), podeliti sa vrednoscu tih otpornika i saznati kolika je Id. Ako je veca od 4mA, povecati vrednost R9 i R3. Dobra vrednost za BF245C i j310 je oko 1k.

Link to comment
Podeli na ovim sajtovima

Sema iz posta #157:Q2 i Q5 je sasvim u redu da budu BF245 ili bilo koji drugi JFET koji nema problem sa zeljenim Vds (do 20V ni jedan nema problem). Nije u redu za neke od podvarijanti BF245, j310 i slicnih JFETova da otpornik u Source-u bude samo 120R - mnogi JFETovi ce sa tako malim otporom imati Id od 10mA i vise, a nama treba samo 2-4mA za crvenu LED (mikroampercice u Ib necu ni da racunam). Nepotrebno se zagrevaju i LED i JFET i unosi jos jedna komponenta termalnog drifta.Vrednost od 120R sam stavio za BF862 jer je njegova konstrukcija drugacija (Low Vpinch_off JFET) i to mu je taman za Id=3mA.Dakle, ne bi bilo lose u postupku preliminarnih provera izmeriti i napon na R9 i R3 (sema iz posta #157), podeliti sa vrednoscu tih otpornika i saznati kolika je Id. Ako je veca od 4mA, povecati vrednost R9 i R3. Dobra vrednost za BF245C i j310 je oko 1k.

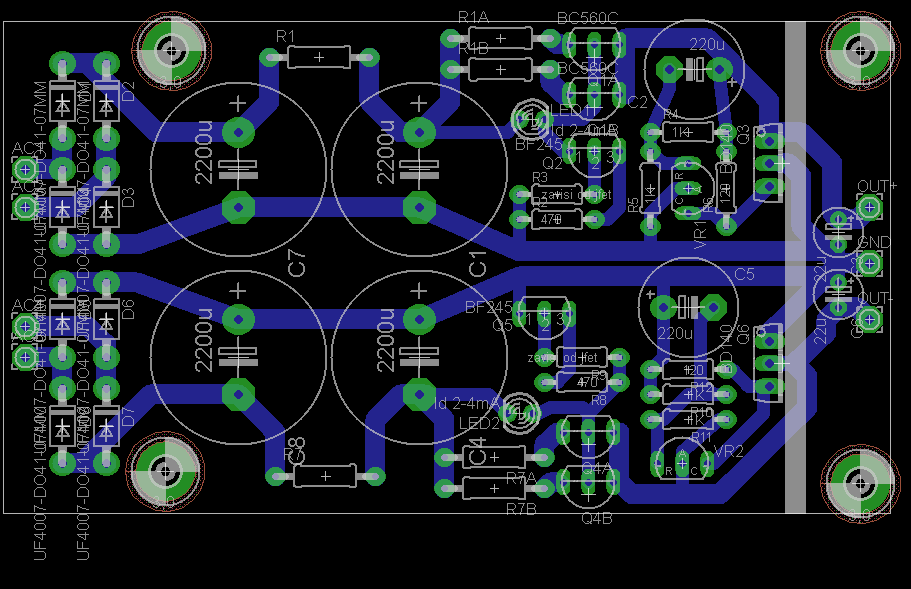

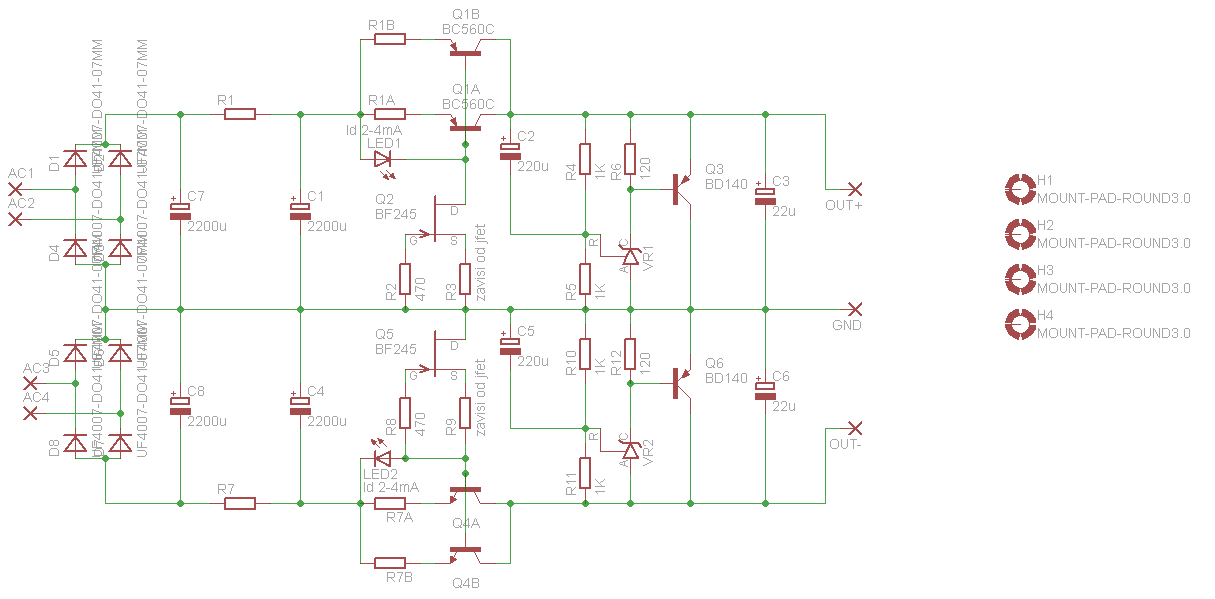

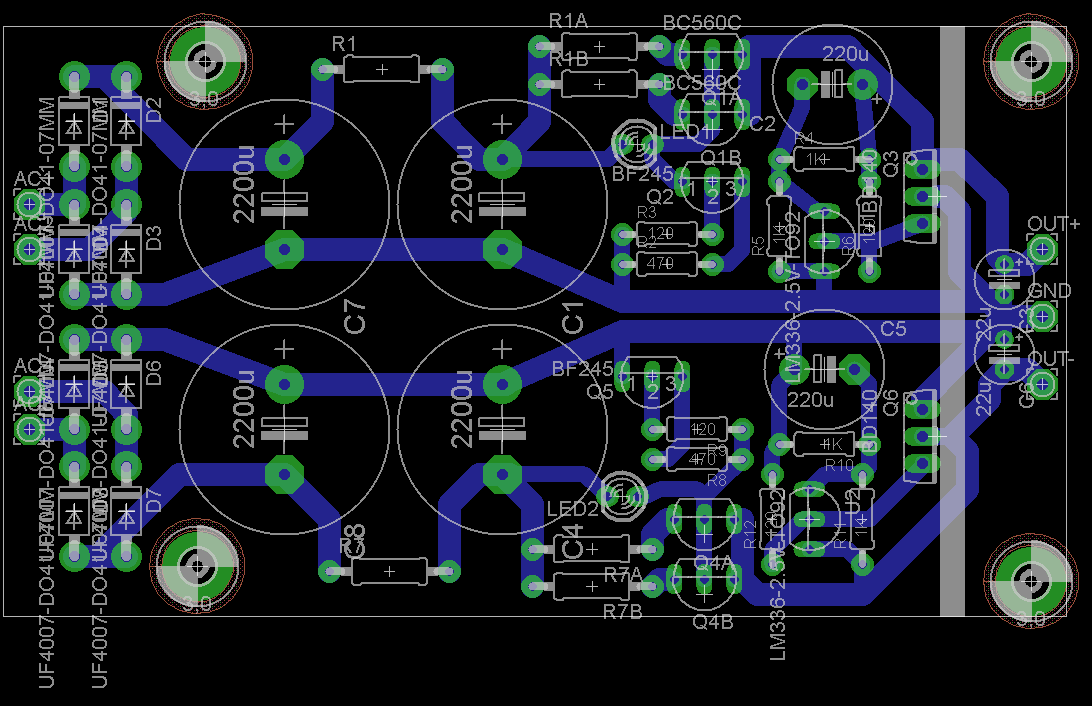

Ovo je jasno. Dopisao napomenu. Ja lično imam ovih BF245 (B i C) jeftilena u fijokici pa cu s njih...Evo ispravljena shema. PCB 90x50mm sa CRC na ulazu. Otpori 1/4W sem onih na putu signala (onaj iz CRC i otpora u emiterima tranzistora u CCS su 0,6W jer tako volim) Hawk Eye Viktore, nadam se da je OK :to_become_senile:



Link to comment
Podeli na ovim sajtovima

Ovo je jasno. Dopisao napomenu. Ja lično imam ovih BF245 (B i C) jeftilena u fijokici pa cu s njih...Evo ispravljena shema. PCB 90x50mm sa CRC na ulazu. Hawk Eye Viktore, nadam se da je OK :to_become_senile:

Ja bih samo vod mase provukao kroz pad-ove, onako kako je kod mene uradjeno, a i ovako kako si ti radio za kondenzatore od 2200uF, na kraju se vod mase spoji na onaj 22uF i onda se najkracim putem spaja sa drugim 22uF pa na sredini toga bude GND. Ako ja gresim, onda gresi i Ilimzn jer uglavnom citam njegove postove na audiofil-u...E sada, vidim da neki postavljaju shunt tranzistor(BD140) odmah posle CCS-a, a ne na kraju kao sto je vecina nas crtalo na kraju. Sta je pravilno?
Link to comment
Podeli na ovim sajtovima

  • 2 months later...

Evo ispravljena shema. , nadam se da je OK :to_become_senile:

Pozdrav, jer poslednja shema u funkciji, kako su se pokazala testiranja. Imam neke projekte u planu pa bi mi legao Sipijev shunt. Cisto da pitam pre nego sto zatvore forum ;)
Link to comment
Podeli na ovim sajtovima

Ako je tako, evo, ja se povlačim....ljutih gusara...ostalo ih devet...:sarcastic_hand::drinks:

ОСАМ,Ја се не хватам лемилице извесно време@бата бане сахватај Сипија кад те поведе у Коларац ;):drinks:
Link to comment
Podeli na ovim sajtovima

  • 2 nedelje kasnije...

U vezi malog shunta> što si publikovao na DIYAudio zanima me da li daje dovoljnu> struju za recimo dva dual opampa kao što su recimo NE5532> ili slični. U datasheet može da se vidi porošnja za> NE5532 ali koliko ja, kao amater, shvatam to je potrošnja> kad je čip priključen na napon ali ne pojačava neki> konkretan signal. Koliko bi ovakvih čipova mogao da pogoni> tvoj mali shunt simultano kod nekog ozbiljnijeg pojačanja,> recimo 40dB, za MM zvučnicu. > > Takođe, da li uopšte vredi raditi ovako niskošumno> napajanje za linijska predpojačanja, recimo za CD ulaz.

Link to comment
