Struja koju ovaj shunt regulator moze da isporuci potrosacu zavisi od struje na koju je podesen CCS (Q1 odn Q6) kako je objasnjeno u postu #1, kao i od snage tih tranzistora odn. hladnjenja Q2 i Q3.NE5532 je OpAmp ciji izlazni stepen radi u AB (skoro B ) klasi i cija je potrosnja promenljiva i zavisna od impedanse njegovog opterecenja i napona koji daje na izlazu.Dakle, treba izracunati potrosnju chipova koje mislis da napajas i prema toj potrosnji dimenzionisati napajanje kako je opisano.Dobro napajanje uvek vredi truda, ali NE5532 nije chip toliko vrhunskih karakteristika da bi napajanje bilo usko grlo. Mali sum napajanja u cujnom delu spektra nije najvaznija osobina kod linijskog preampa sa OpAmp-om (obzirom da vecina OpAmp-ova ima visok PSRR u tom delu spektra) ali niska izlazna impedansa i odsustvo smetnji u sirokom frekv. spektru jeste. Ako vec hoces da se potrudis oko zaista dobrog napajanja za svoj preamp onda se potrudi i oko same njegove elektronike i izaberi neki od dobrih diskretnih pretpojacavaca ili bar uzmi bolji chip (na primer LT1361, AD797 ili OPA637 za MM zvucnicu).

Link to comment
Podeli na ovim sajtovima

  • Odgovora 241
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

Struja koju ovaj shunt regulator moze da isporuci potrosacu zavisi od struje na koju je podesen CCS (Q1 odn Q6) kako je objasnjeno u postu #1, kao i od snage tih tranzistora odn. hladnjenja Q2 i Q3.NE5532 je OpAmp ciji izlazni stepen radi u AB (skoro B ) klasi i cija je potrosnja promenljiva i zavisna od impedanse njegovog opterecenja i napona koji daje na izlazu.Dakle, treba izracunati potrosnju chipova koje mislis da napajas i prema toj potrosnji dimenzionisati napajanje kako je opisano.Dobro napajanje uvek vredi truda, ali NE5532 nije chip toliko vrhunskih karakteristika da bi napajanje bilo usko grlo. Mali sum napajanja u cujnom delu spektra nije najvaznija osobina kod linijskog preampa sa OpAmp-om (obzirom da vecina OpAmp-ova ima visok PSRR u tom delu spektra) ali niska izlazna impedansa i odsustvo smetnji u sirokom frekv. spektru jeste. Ako vec hoces da se potrudis oko zaista dobrog napajanja za svoj preamp onda se potrudi i oko same njegove elektronike i izaberi neki od dobrih diskretnih pretpojacavaca ili bar uzmi bolji chip (na primer LT1361, AD797 ili OPA637 za MM zvucnicu).

Sipi, Hvala ti što si me podsetio na Omov zakon. Pošto sam ja po profesiji dipl. istoričar umetnosti to nije bilo na odmet. Ako na tvoj način izračunam struju kroz potrošača ispada da mali shunt može da pogoni sijaset opampova poput NE5532. Ipak, za mene su neke stvari veoma misleading. Fabrički podaci za čip kažu da je total supply current tipično 8mA a maksimalno 16mA. Nisam siguran da li je to struja koju čip troši kada ima maksimalnu disipaciju, da li je to najveća moguća potrošnja koju čip uzima od napajanja. Nisam našao kolika je power consumption za NE5532 ali za čipove za koje sam našao podatke se to uglavnom kreće od 150-500mW. Za tako sićušnu komponentu pola Watta potrošnje, pa to je red hot stanje (usijanje)! Ako bi takva potrošnja bila pravilo onda sam u dilemi da li bi mali shunt mogao da da potrebne struje i da li bi mogao da održi stabilizaciju čak i da radi u tako otežanoj eksploataciji.
Link to comment
Podeli na ovim sajtovima

...Ipak, za mene su neke stvari veoma misleading. Fabrički podaci za čip kažu da je total supply current tipično 8mA a maksimalno 16mA. ....

Nema tu nicega "misleading", sve jasno pise - tih 8 odn. 16 mA jesu tzv. "mirna struja" tj. potrosnja chipa bez signala i opterecenja (lepo pise:Vo=0, No load). To je tipicno 8mA a moze da bude maximalno 16mA (proizvodni proces nije savrsen, nisu svi chipovi isti).Oko potrosnje chipa u radu, odgovor sam ti dao u postu #177 : "NE5532 je OpAmp ciji izlazni stepen radi u AB (skoro B ) klasi i cija je potrosnja promenljiva i zavisna od impedanse njegovog opterecenja i napona koji daje na izlazu."To znaci da ce struja koju izlazni stepen chipa vuce iz napajanja biti u tesnoj relaciji sa kolicnikom napona na opterecenju koje chip pogoni i impedanse tog opterecenja.Kolika je potrosnja tvog uredjaja moze da se pretpostavi na osnovu seme pa se na to doda sigurnosni faktor x2 i to je to. Tacna potrosnja se moze odrediti samo merenjem.Inace, 500mW disipacije na chipu nije red-hot. Toliko i bude u nekim uslovima rada:- napajanje +/-15 V- potrosnja 17 mA (mirna struja plus izlazna struja ka opterecenju).
Link to comment
Podeli na ovim sajtovima

Ako ManicP, ili neko drugi, bude pravio pločice (ove sa ispravkama), ne bi bilo hrđavo da se javi. Rado bih kupio par pločica da probam kako radi mali shunt. Nikad nisam imao shunt napajanje a ovo Sipijevo izgleda da je univerzalno primenljivo za male potrošače.

Link to comment
Podeli na ovim sajtovima

Bata Bane,Ako ti nije problem da uradiš dve pločice više za Sipijev mali shunt, rado ću ti to otkupiti. Valjda neće biti problem da se to pošalje u Čačak?

Pa ima da sednem u kola ako treba i licno da donesem, ako treba :Viannen_loungelizard: Nemoj da se sekiras, ako budem bilo sta narucivao bices obavesten,ali svakako bih uzimao nesto vise komada za sebe, uvek ce se naci ako zatreba :serbvidkakisicl0: Pozdrav bb
Link to comment
Podeli na ovim sajtovima

  • 1 month later...

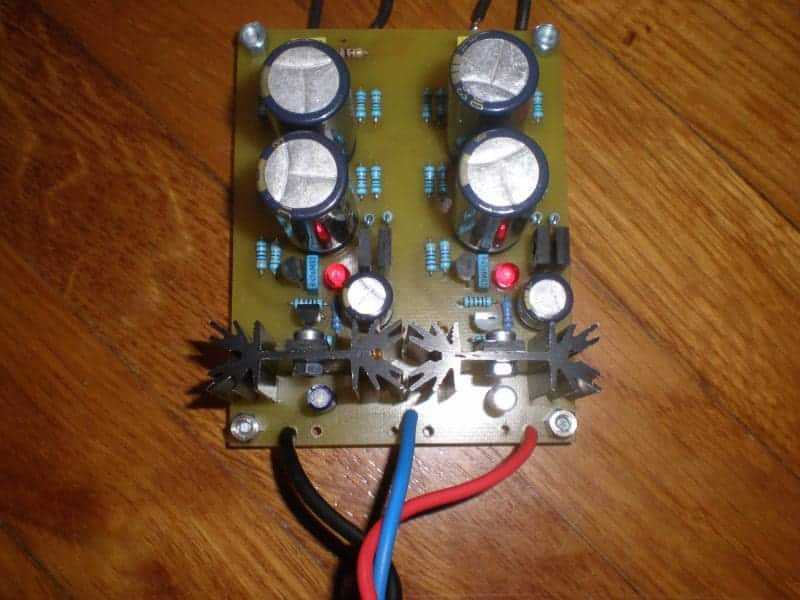

Da dignem ovu temu jer imam pitanje. Slozio sam prema Viktorovoj plocici ovaj shunt samo za 24V izlaza. Prilikom ukljucenja, diode zasvjetle i ugase se, ali imam na izlazu +-24,2V. Moram reći kako sam ga ukljucio bezopterećenja. Jel to normalno?

Link to comment
Podeli na ovim sajtovima

Da dignem ovu temu jer imam pitanje. Slozio sam prema Viktorovoj plocici ovaj shunt samo za 24V izlaza. Prilikom ukljucenja, diode zasvjetle i ugase se, ali imam na izlazu +-24,2V. Moram reći kako sam ga ukljucio bezopterećenja. Jel to normalno?

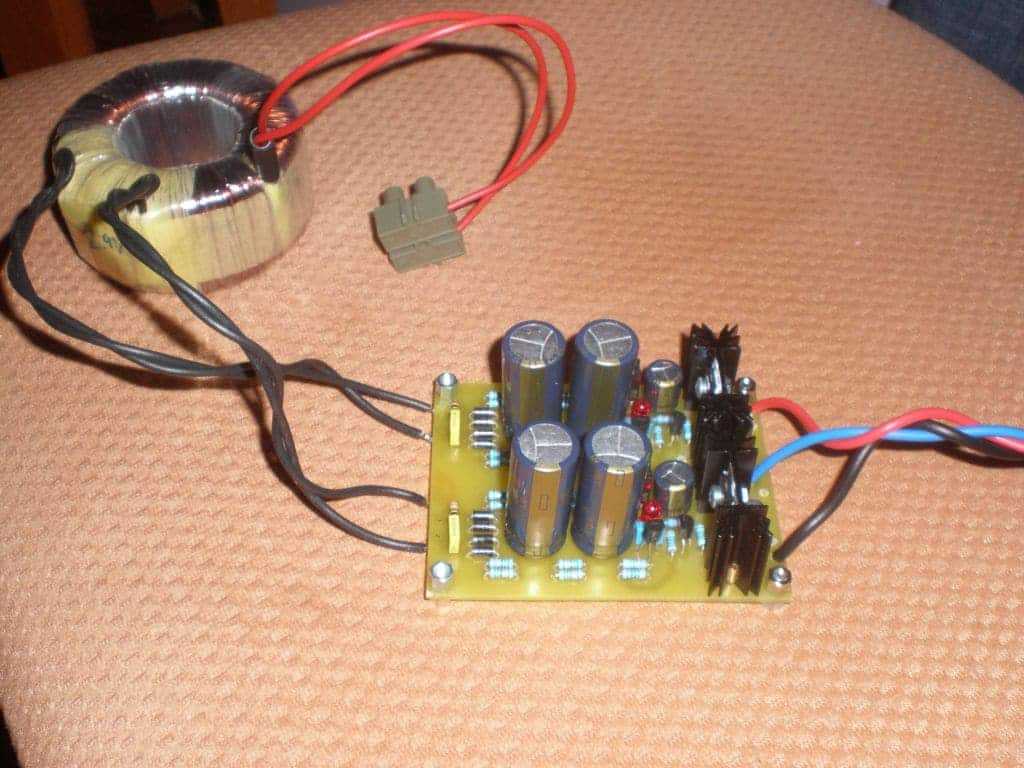

Evo i slika.


Link to comment
Podeli na ovim sajtovima

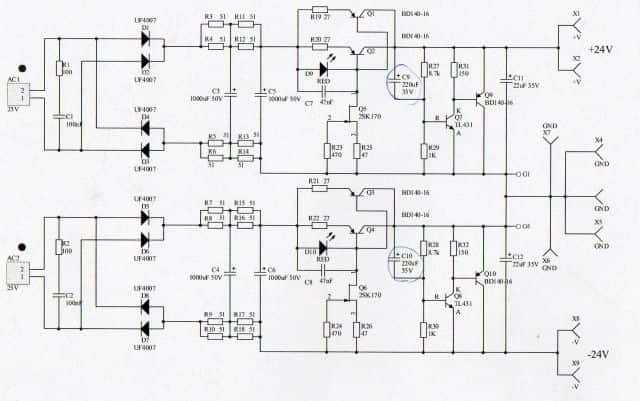

Metni shemu po kojoj si radio i fotku plocke odozgo, da imaju ljudi o čemu da razmišljaju...   :to_become_senile:Što se tiče uključivanja bez opterećenja, nije to baš predviđeno za taki rad. Sve zavisi od dimenzija ladnjaka na izlazu, mož da bude ništa a može i ono drugo, nema dovljno podataka. Ajd prvo šema.
