AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[NIXIE]

pre 40 minuta, Zbora reče

Jok brate , ja spojio na 1

Ti si koristio Miro pločice za napajanje. Tu je već spojen digitalni GND za AK4113 i JLS sa GND za digitalni deo PCM63 jer ti je to sve na jednoj PCB napajanja. Zato ti ne bi trebalo još da povezuješ GND i preko I2S konektora, biće dva puta uzemljeno. Znači samo tri I2S signala dovodiš sa AK4113. GND preskoči.

Moje napajanje je drugačije. Ovo sam napisao da znaju i ovi koji koriste AD1865 i PCM63 ili šta već sa PSUD2 pločicama napajanja. Isto važi, ne povezuje se GND na I2S konektoru, već je povezano na pločici napajanja. Ako se radi odvojeno neko drugo napajanje, postoje dve opcije. Ili se povežu GND digitalnih napajanja posebnom žicom, ili preko I2S konektora. Ne i jedno i drugo zato što se pravi GND loop.

Ako se ide direktno sa JLS na DAC brez šift registara, isto važi. Samo jednom uzemljiti bilo šta da je u pitanju.

Digitalni GND i  analogni GND su spojeni na DAC pločici. Tako je ispravno. Tako je i na DDDAC isto.

Ako se koristi JLS ili neka druga USB/I2S kartica napajana sa USB porta, opet se samo jednom uzemlji, ali onda nemate galvansko odvajanje. Može biti problema, ali i ne mora, zavisi. Ako se javi GND loop, onda se negde mora prekiniti. Ja prelažem grec + kondenzator +otpornik. Ne uzemljuje se direktno nikad signal GND ili power GND, samo se metalna šasija direktno mora uzemljiti zbog sigurnosti.

Izmenjeno Maj 8, 2023 od NIXIE

[NIXIE]

Sad me podseti @Zbora da on ima posebnu pločicu sa napajanjem za JLS i AK i poseban sekundar na trafou. U tom slučaju je isto kao kod mene, pin 8 je uzemljenje za ASK i JLS pločice. Sve je OK.

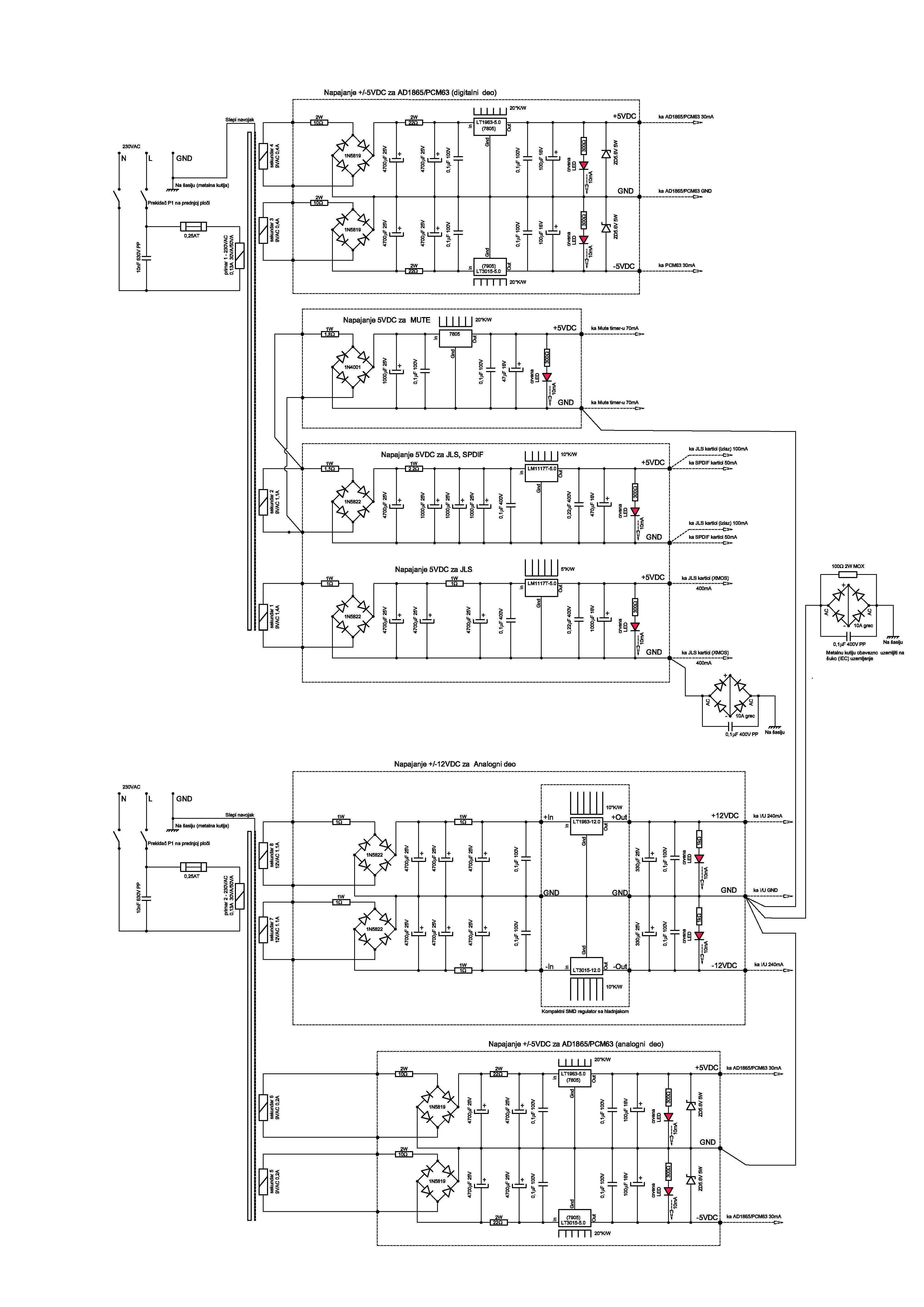

Kod upotrebe PSUD2 pločica za sva napajanja, jedan sekundar 2x12VAC ide za analogni deo, od toga se dobijaju +-12VDC za I/U stepen sa OPA i +-5VDC za DAC čip analogni deo. Drugi sekundar 2x8VAC ide za digitalni deo DAC čipa, tu se dobija +-5V  i isti služi još da se dobije +5V za JLS i AK pločice, a zajednički im je GND. Onda se ne koristi pin 8.

Treći sekundar 8VAC ide za XMOS čip +5VDC. Tu se ili pravi posebno napajanje na raster board, ili se seče pola pločice PSUD2 pa na njoj sklapa napajanje. GND od tog napajanja se veže na šasiju samo preko kondenzatora 100nF da ostane galvanski odvojen, a ipak AC uzemljeno za visoke frekvencije.

Izmenjeno Maj 8, 2023 od NIXIE

[Zbora]

On 3/17/2023 at 9:20 AM, Zbora said:

Evo, svrstao sam se u red Nixijevaca

votroplast sa rupicama + dunavko zica.

PSU2 sa pojacanim hladjenjem.

2x +5V za Xmos i AK/jls/mute (ako ga budem turao)

Set pin trimera je na krajnoj izlaznoj tačci, mase su svucene u zvezdu.

Zaboravio je da sam se svrstao u red Nixijevaca na ovom projeku

[NIXIE]

Ja radim kako mislim da treba. Sve odvojeno. Možda i ne treba toliko odvajati, ne znam. Kupio sam već bio one Kineske regulatore, pa kad se ima može se.

[NIXIE]

Ovo je napajanje trenutno. Greca nema još, samo sam sve povezao na IEC GND, uključujući slepe navojke trafoa. I stavljen je jedan osigurač 0,63AT za oba trafoa, privremeno takođe.

[Brijac]

Kad smo vec kod ovih stvarcica, skidajte wime sa outputa regulatora Opasna glupost.

[NIXIE]

Što?

[Brijac]

Jesi li proverio da li ti osciluju regulatori?

[NIXIE]

Proveriću za vikend. Sve je ladno ko zmiče možda ima nešto sitno, nikad se ne zna.

[Brijac]

Ne mora da se greje ko blesav. Moze da zvoni i bez toga. Film kondovi imaju prenizak esr da budu tako blizu/uopste na outputu regulatora. Svi serijski imaju taj problem.

[krca44]

pre 1 sat, Brijac reče

Ne mora da se greje ko blesav. Moze da zvoni i bez toga. Film kondovi imaju prenizak esr da budu tako blizu/uopste na outputu regulatora. Svi serijski imaju taj problem.

Kad kazes na izlazu regulatora - da li mislis na lokalno in-out dekuplovanje sa mkp ?

Datasheet za LM 1117 koliko se secam preporucuje tantal ili elko odredjenih vrednosti.

[Brijac]

8 minutes ago, krca44 said:

Kad kazes na izlazu regulatora - da li mislis na lokalno in-out dekuplovanje sa mkp ?

Datasheet za LM 1117 koliko se secam preporucuje tantal ili elko odredjenih vrednosti.

Tako je. Tantal i elko imaju visi esr nego film i keramika, koji imaju jako nizak esr. 10mohm je neki maaaaaksimum, i to zavisi od regulatora (ako nije diskretni, i to kvalitetan, i to je prenisko).

[NIXIE]

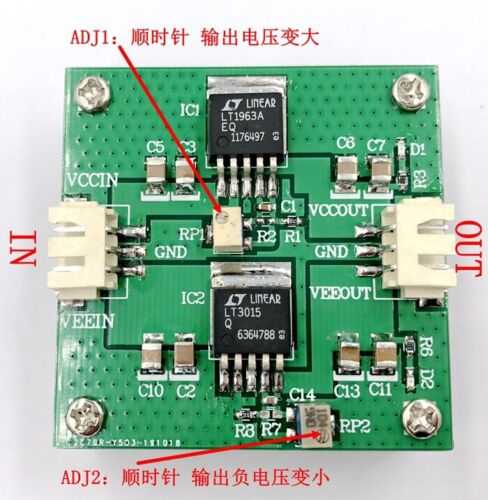

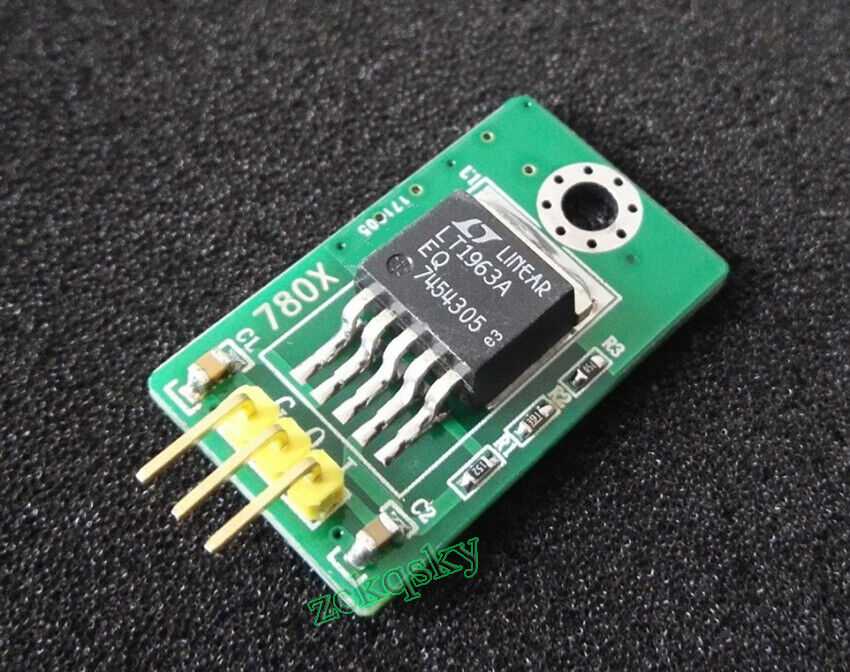

Ovi Kineski (veliki) imaju po dva velika keramička na samoj PCB blizu regulatora, i ispred i iza po dva paralelna, ne znam koje su vrednosti. Odatle do moje PCB ima nešto žice, pa elektrolit pa 100nF. Onda opet žice malo više, pa na pločici opet elektrolit i 100nF. Zakačiću osciloskop, možda sam preterao. Što manji ESR to brže reaguje, ali može i da postane nestabilan. Nisam pre radio sa LDO.

Izmenjeno Maj 8, 2023 od NIXIE

[krca44]

Serviser mi je jednom prilikom pokazao tantale cije pakovanje jako lici na mali TO-92 tranzistor, samo je telo malo duze i naravno ima dva izvoda - rekao je da su to izuzetno kvalitetni tantali, samo ne znam tacan naziv tipa / serije. Vidjao sam NOS komade raznih vrednosti na KP.

[Brijac]

55 minutes ago, NIXIE said:

Ovi Kineski (veliki) imaju po dva velika keramička na samoj PCB blizu regulatora, i ispred i iza po dva paralelna, ne znam koje su vrednosti. Odatle do moje PCB ima nešto žice, pa elektrolit pa 100nF. Onda opet žice malo više, pa na pločici opet elektrolit i 100nF. Zakačiću osciloskop, možda sam preterao. Što manji ESR to brže reaguje, ali može i da postane nestabilan. Nisam pre radio sa LDO.

Ima li otpornika u seriji sa tim keramikama? Svi serijski regulatori, nije samo ldo u pitanju. 78xx, 79xx, lm1117 itd.

@krca44 tantali danas su top, ja bas volem smd varijacije na temu

[NIXIE]

pre 9 časa, Brijac reče

Ima li otpornika u seriji sa tim keramikama?

Nesam primetio.

[NIXIE]

Evo ih, nema otpornika.
