AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Mikorist]

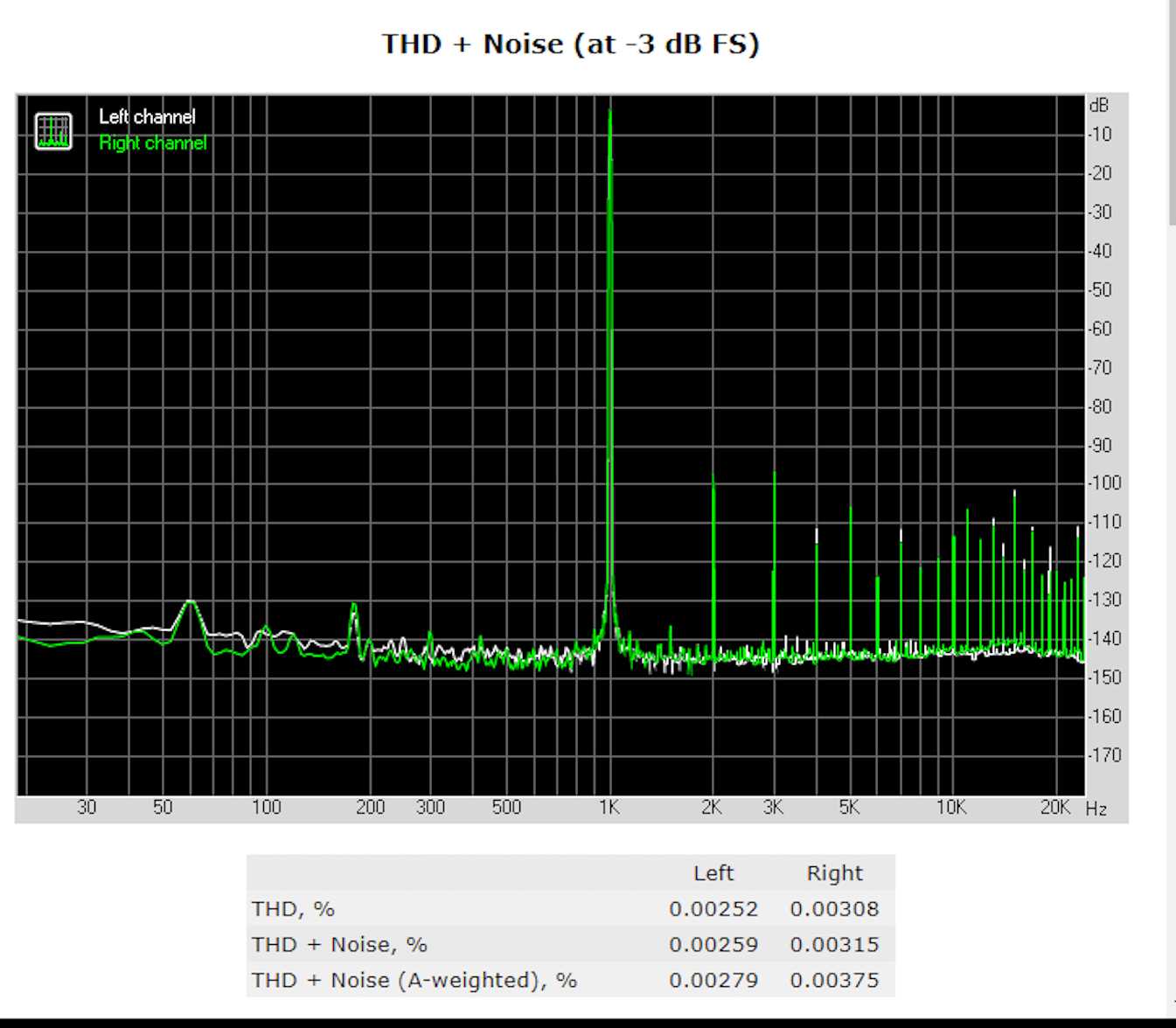

sa  Titanis isto  SS3601 - (na žalost) opet sa filterima..............

tamo izgleda da niko nije čuo za ALS ili  WaveIO.

https://www.diyaudio.com/community/threads/dac-ad1862-almost-tht-i2s-input-nos-r-2r.354078/page-142#post-6860359



[shonne]

Cekamo @NIXIE 😁🤗

[NIXIE]

Samo tennis, ako stignem danas sutra.

[shonne]

1 minute ago, NIXIE said:

Samo tennis, ako stignem danas sutra.

Ma opusteno, kada budes mogao. Niko te ne juri. Uzivamo danas uz tenis 🙂💪

[vladd]

17 hours ago, shonne said:

kad se pomenu merenja, odmah licno prihvata.

Zapravo mi zabavu kvari kada ljudi ne misle, pa sta god da rade.

A merenja su jedan deo nekih aktivnosti...

Kod merenja je pre svega bitan smisao, pa tek onda metodologija.

Setim se vica kada lik pita komsiju fizicara da mu izmeri kravu, a ovaj krene, ako pretpostavimo da je krava jedna sfera u vakuumu....

Elem, ako je poznata problematika, da po simsu setaju frekvencije 15-20kHz u audio digitaliji, jerbo je nikvist minimum minimuma za tu zonu, i dijagrami nam pokazu da se bas tu desava neki cirkus(a moguci i verovatni efekti elipticnih filtera) deformacije signala, harmonika koje farbaju zvuk na lepotu, onda ti uzmes log apscisu gde ti se na pola slike razvuku 10-300Hz, gde se nista ne desava i nikvist je u enormnom prebacaju da replicira masu detalja, a onda neki tamo opseg sirine 10kHz, od 10-20, zguzvas na jednoj desetini slike, 1 cm skrajnut...

I kao merio si da bi ti merenje nesto pokazalo i na nesto ukazalo... sto ti ne treba ama ic...

[ZZZ]

9 hours ago, NIXIE said:

Jel to ovo? Gde to da turim?

Nije to

ovo je:

u pdf-u za Diskretni OP 990

su tacne mere podnozja.

http://www.johnhardyco.com/pdf/990.pdf

Izmenjeno Maj 31, 2022 od ZZZ

[vladd]

To je vredna komponenta, samo je pitanje da li tako dobra i previse, da ne kazem nepotrebno, dobra.

Kao da za Yuga uzimas gume koje mogu da izdrze 240km/h, dobro je ali...ostaje pitanje zelje i ispunjenja. A gume ce dobro i znacajno bolje odraditi svoje zadatke.

Po meni, bitno je znati gde je granica tehnike a gde pocinje zabava preterivanja, koliko ce preterivanje biti veliko, nije bitno...

I tada se odluke ne kritikuju...

Ali ako te gume povuku Yugisu preko 200... stvore novu caroliju po utisku ili cefu....eeee

[NIXIE]

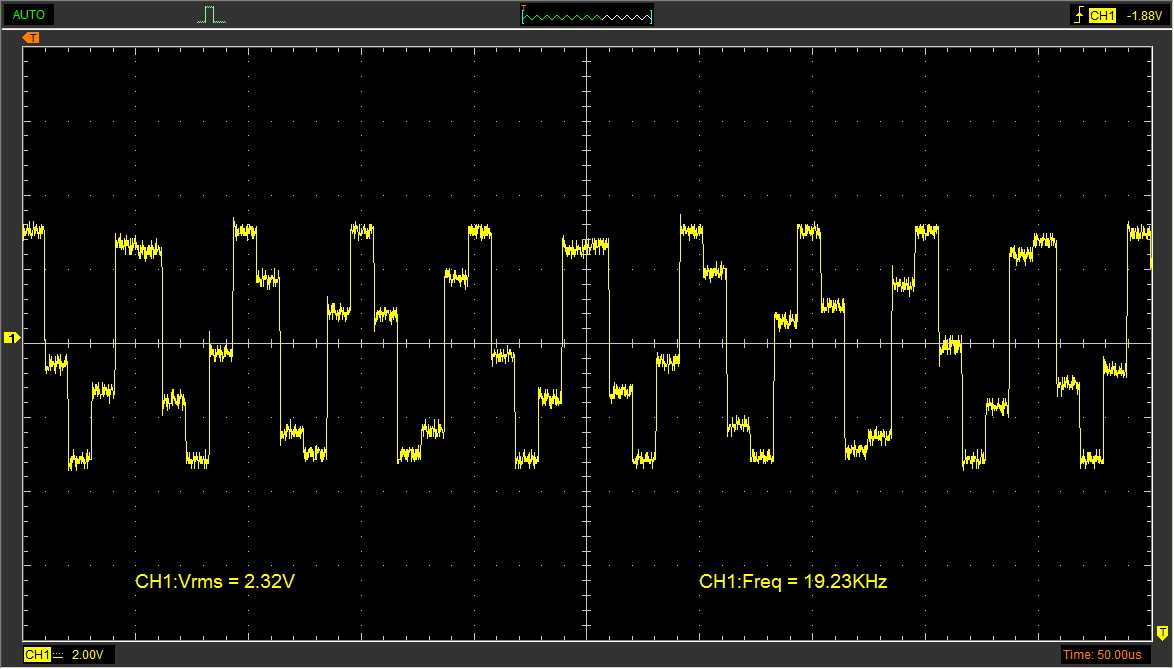

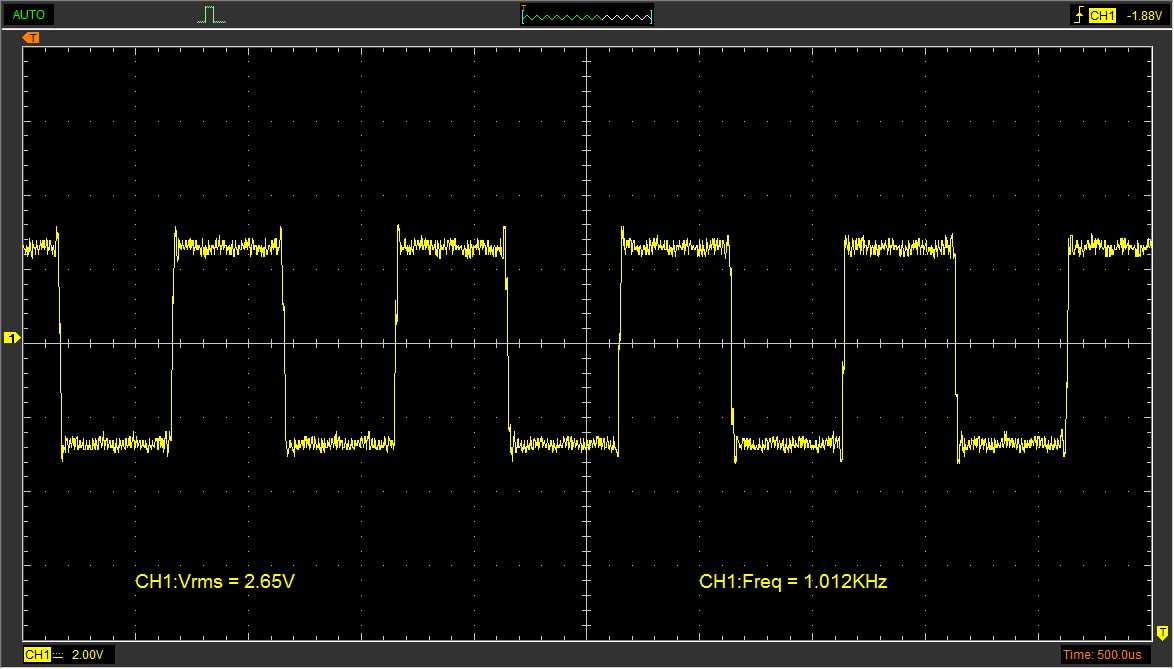

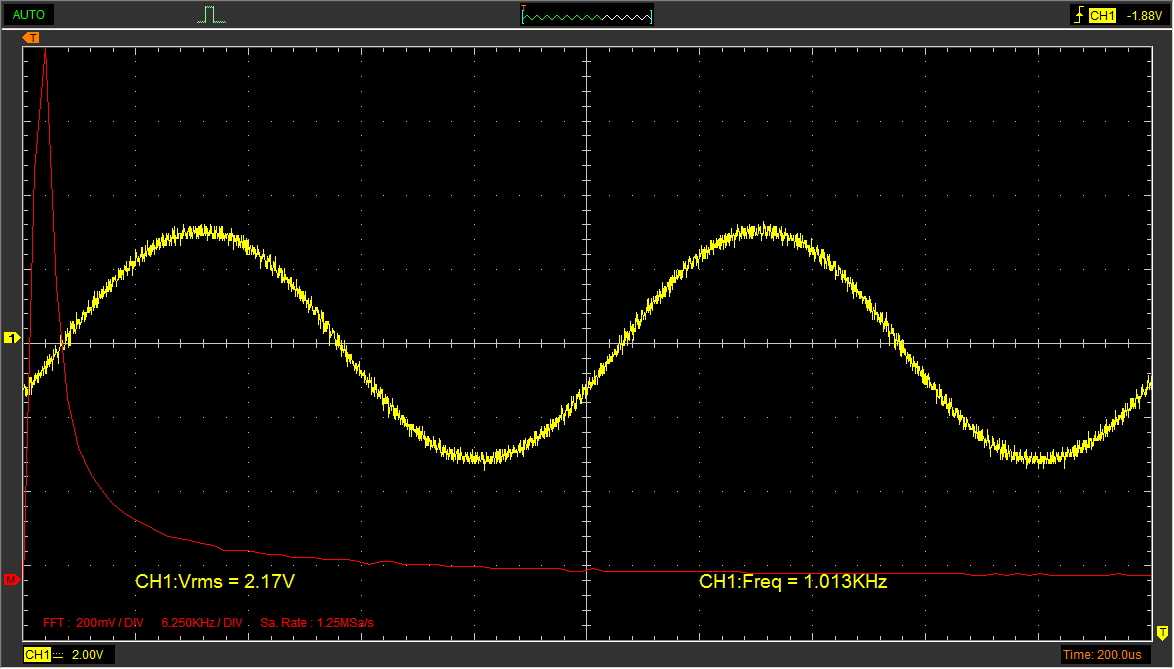

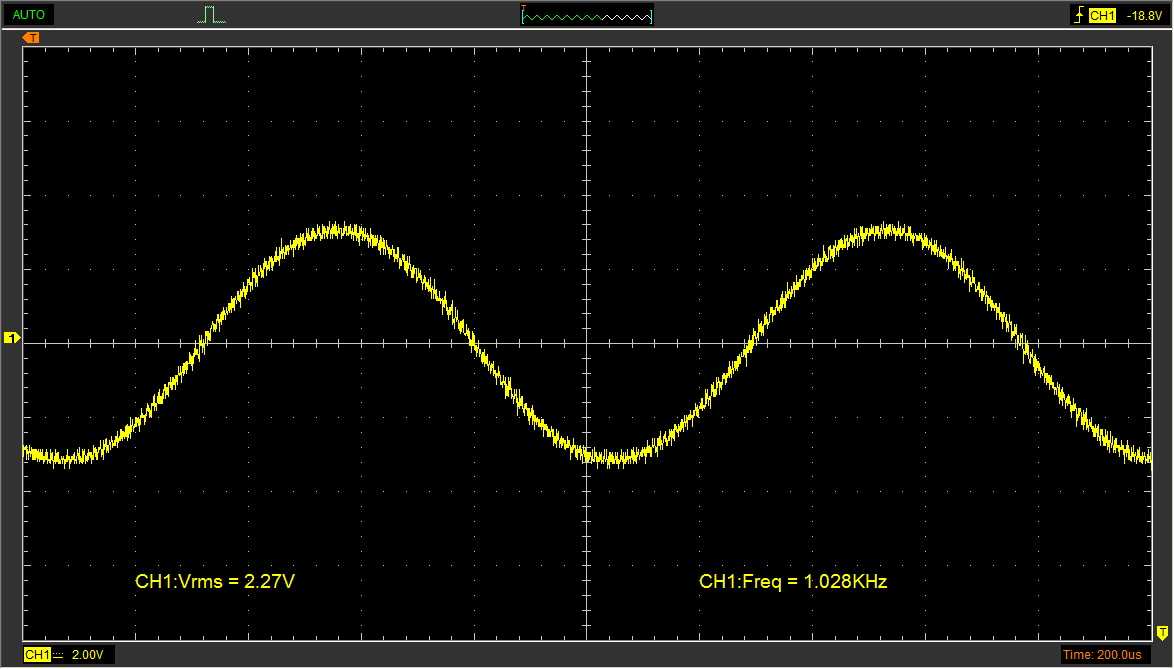

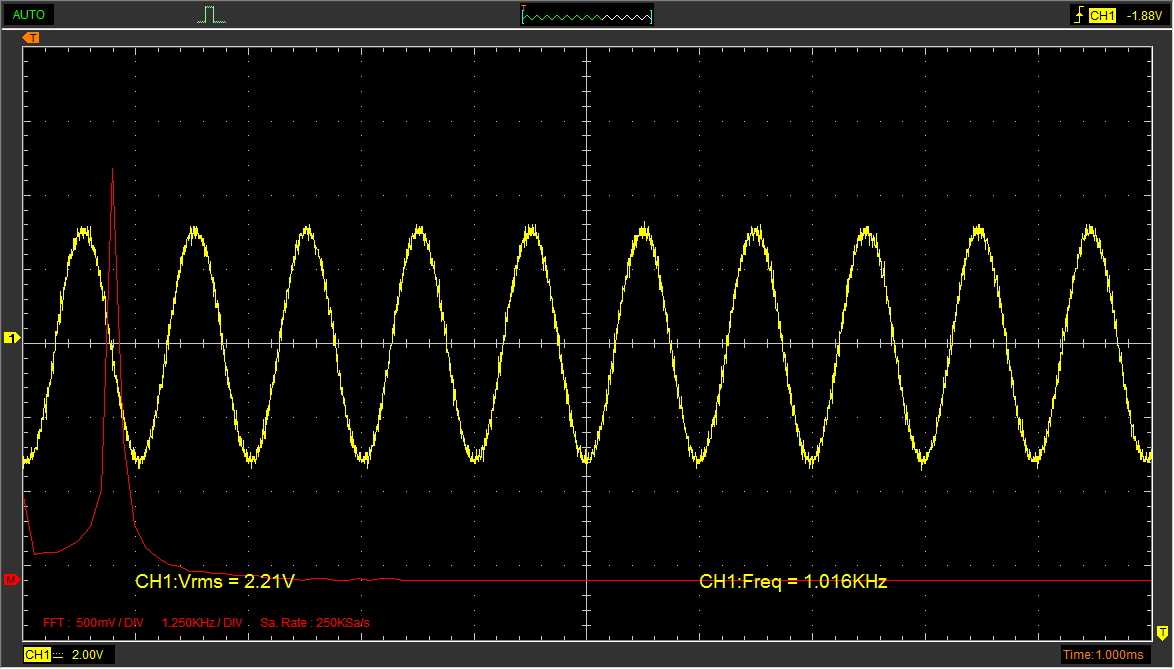

Nešto sam na brzaka izmerio, pre Noleta, šta je moglo osciloskopom.

Mereno je na opterećenju 33koma. Prvo sam probao na 20koma+360pF. Pojavio se DC offset na izlazu od 140-150mV i odmah sam to batalio.

Za ostala merenja sa ARTA ili RMAA nemam kablove, a sutra vrćem dak vlasniku. To merenje ću da uradim sa svojim primerkom.

Merenja su naravno da se uplašiš. Ali tako je kad nema filtera, slično kao DDDAC.

Testirao sam da li može eventualno da se koristi za slušalice. Stavio sam trimer 1k i polako smanjivao otpor pri punom izlazu od 2,2VRMS. Na 280oma napon pada na 2,1VRMS, znači izlazna otpornost je mala, ali tada kreće klipping. Znači ne može po meni za sluške bez buffer-a, naročito za 32oma.

Max. izlazni napon je oko 2,2V RMS.

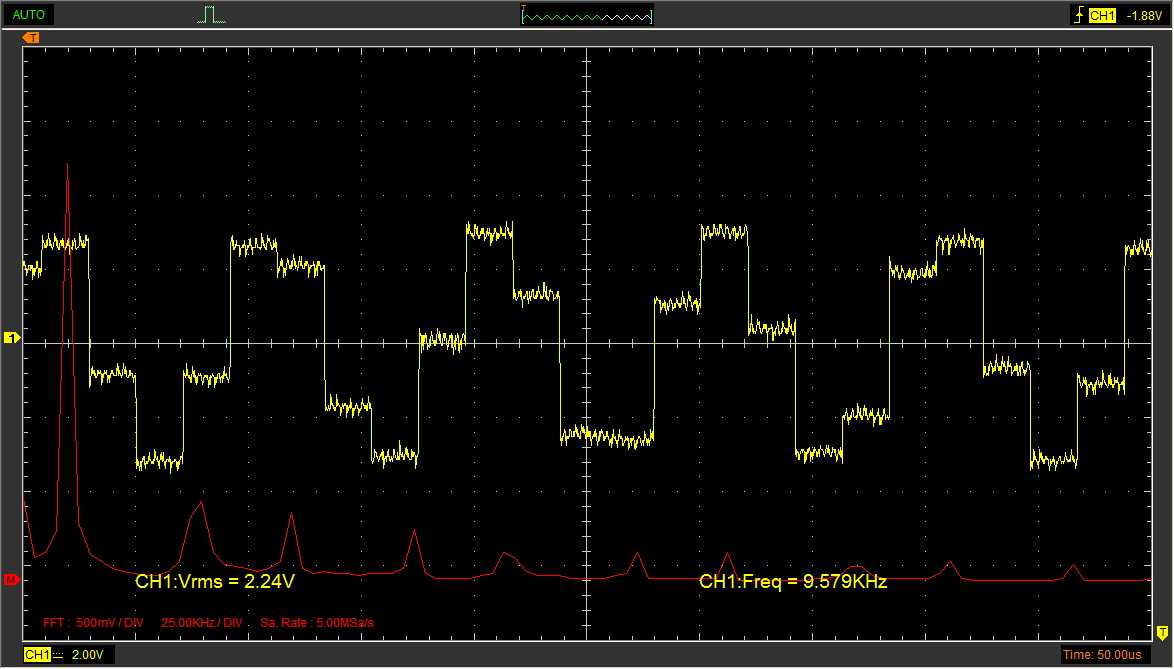

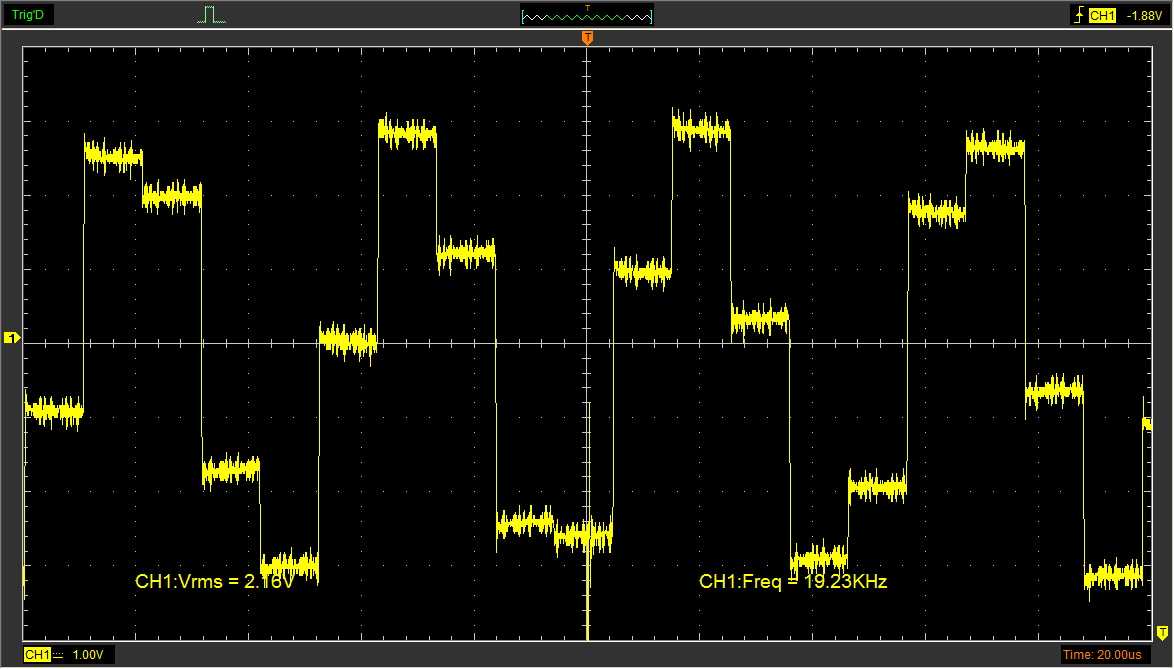

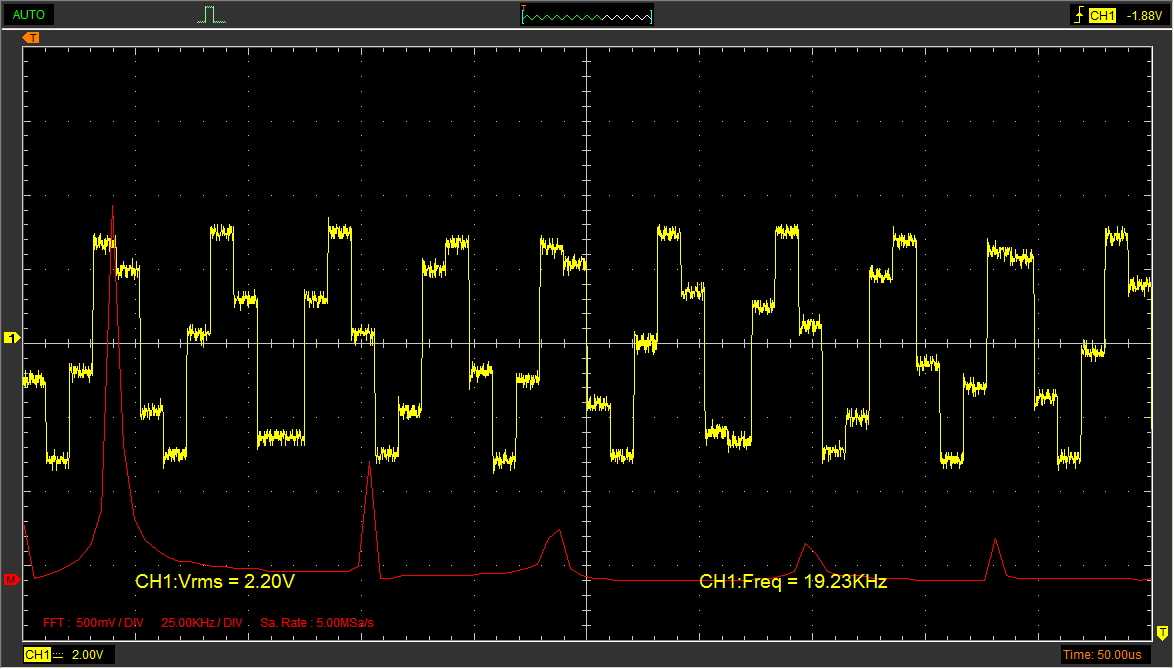

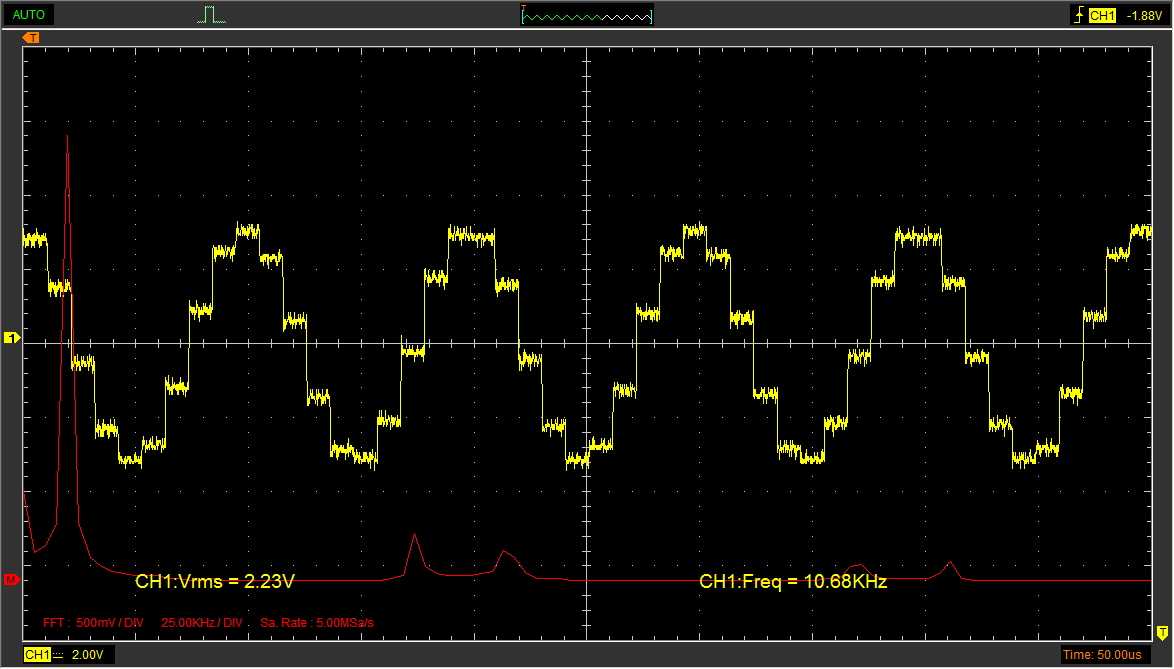

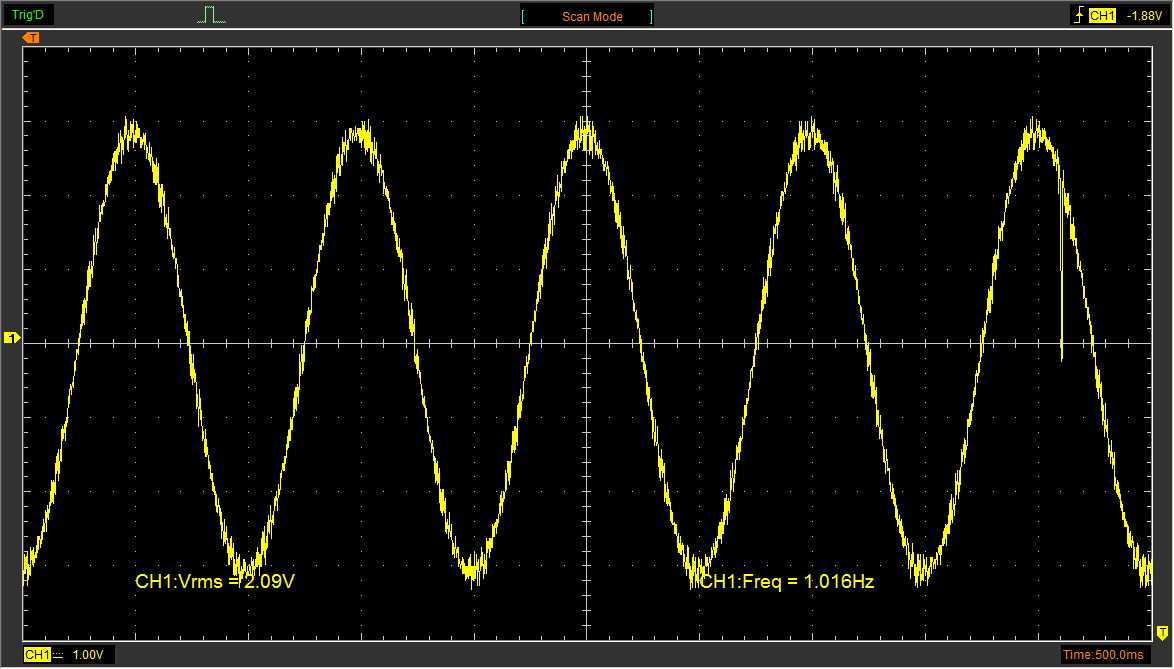

Na 20kHz nema pada frekventnog raspona ni za 16/44.1. Radi na 1Hz skoro punu amplitudu.

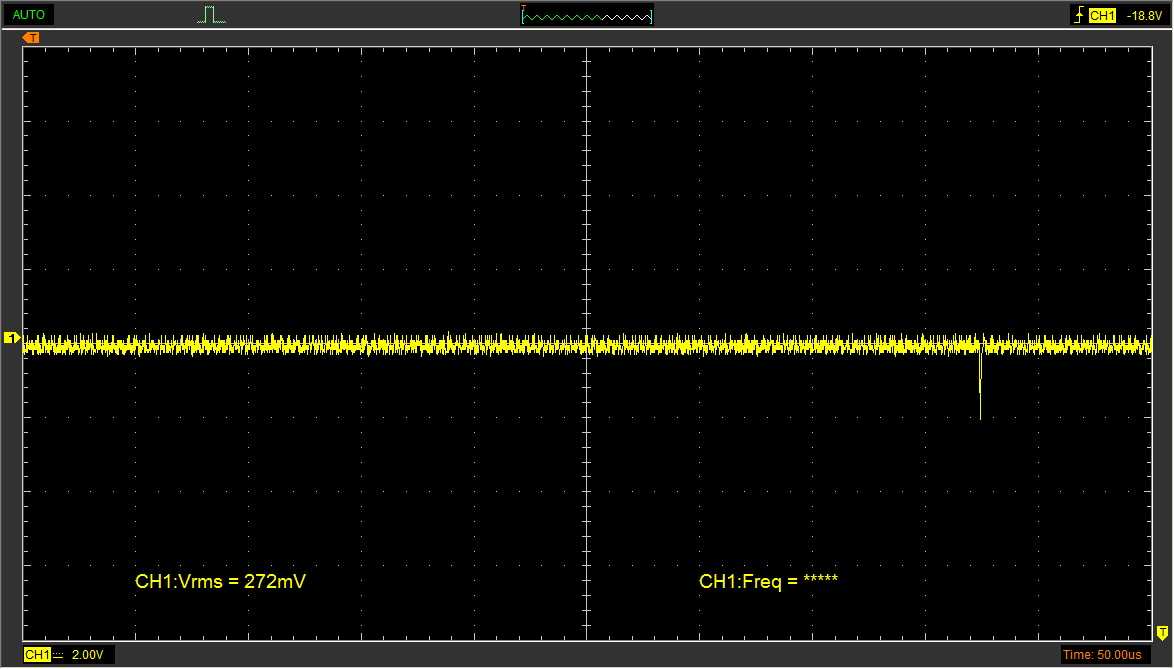

Ima oko 200mV RMS visokofrekvetnog šuma stalno na izlazu, vidi se na svim merenjima.

DC offset je mali, 1-2mV, ne treba nikakav kondenzator na izlazu.

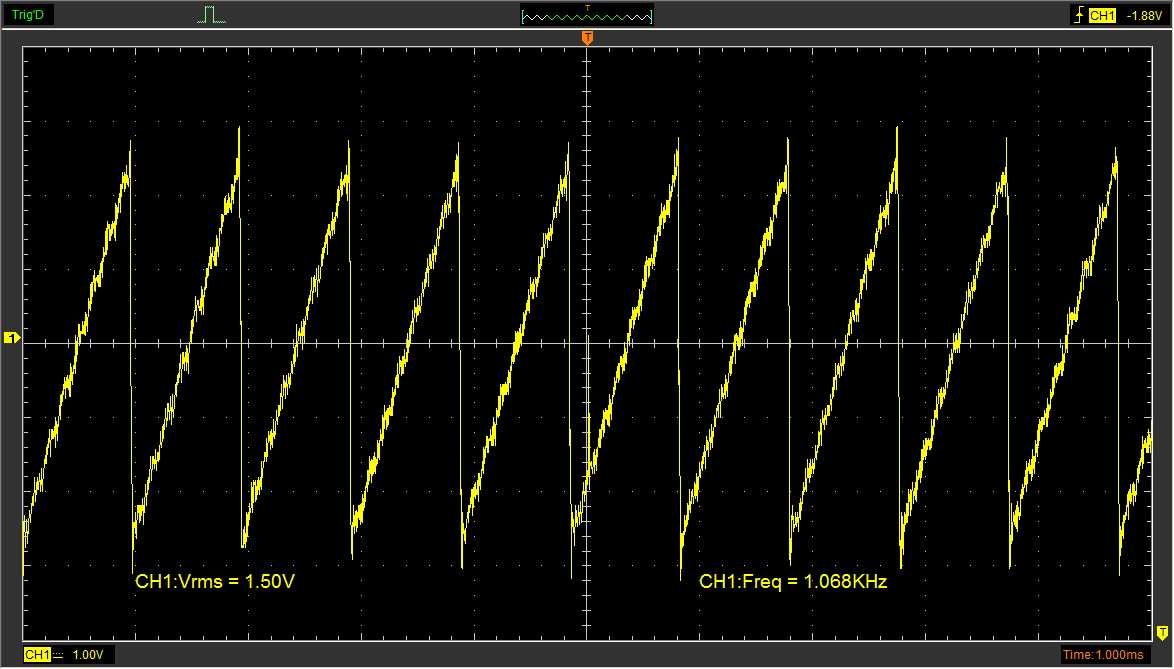

DAC ne obrće fazu ovako povezano sa internim operacionim pojačavačem za I/U konverziju, provereno testerastim signalom.

Izmenjeno Maj 31, 2022 od NIXIE

[shonne]

2 hours ago, vladd said:

To je vredna komponenta, samo je pitanje da li tako dobra i previse, da ne kazem nepotrebno, dobra.

Kao da za Yuga uzimas gume koje mogu da izdrze 240km/h, dobro je ali...ostaje pitanje zelje i ispunjenja. A gume ce dobro i znacajno bolje odraditi svoje zadatke.

Po meni, bitno je znati gde je granica tehnike a gde pocinje zabava preterivanja, koliko ce preterivanje biti veliko, nije bitno...

I tada se odluke ne kritikuju...

Ali ako te gume povuku Yugisu preko 200... stvore novu caroliju po utisku ili cefu....eeee

Taman sam mislio da ti objasnim kako da gajis rotkvice kad odes u penziju, da znas cime se prska i da znas sta jedes...kad ono, ti ode u pesnike i romanopisce 😁💪

[krca44]

LT1963 i LT3015 regulatori su Adjustable tip, nasao sam BOM sa diy, tamo su dati i Mouser number za svaki tip.

Pitanje je da li ih ima pod tim brojevima, nisam jos proverio, bitno je da su oba chipa, za 5V i za 12V "Adjustable" tip, znaci nisu fiksni vec od npr. 1,9-29 Vdc.

Originalni Mouser brojevi su :

LT1963 :

584-LT1963AET#PBF

LT3015 :

584-LT3015ET#PBF



Pogledacu kasnije sta ima na stanju i pod kojim brojevima je aktuelno, eventualno kad stize ( TO-220-5 pakovanja, ne znam da li su smd upotrebljiva i koje su njihove specifikacije ).

Izmenjeno Maj 31, 2022 od krca44

[Mikorist]

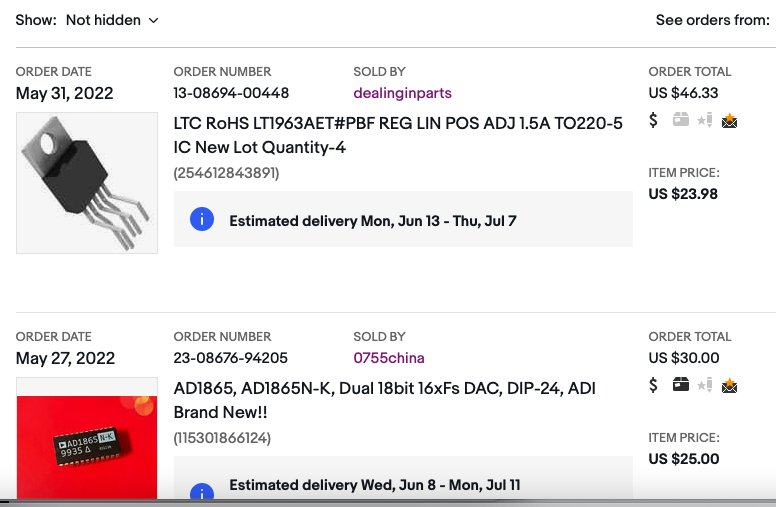

ja naručio iz USA LT1963AET#PBF

ostalo vremeplov pa kad stigne



p.s.

Skuplje slanje u nemačku od delova.

[ZZZ]

2 hours ago, NIXIE said:

Testirao sam da li može eventualno da se koristi za slušalice. Stavio sam trimer 1k i polako smanjivao otpor pri punom izlazu od 2,2VRMS. Na 280oma napon pada na 2,1VRMS, znači izlazna otpornost je mala, ali tada kreće klipping. Znači ne može po meni za sluške bez buffer-a, naročito za 32oma.

Pa procitaj specifikacije

[NIXIE]

Uklapa se sve.

[krca44]

Pre sat vremena, Mikorist reče

ja naručio iz USA LT1963AET#PBF

ostalo vremeplov pa kad stigne



p.s.

Skuplje slanje u nemačku od delova.

Ja cu sacekati da vidim sta ce biti u Mouser-u, moram tamo pazariti jos jednu turu delova svakako, alternativa je ebay.

[Mikorist]

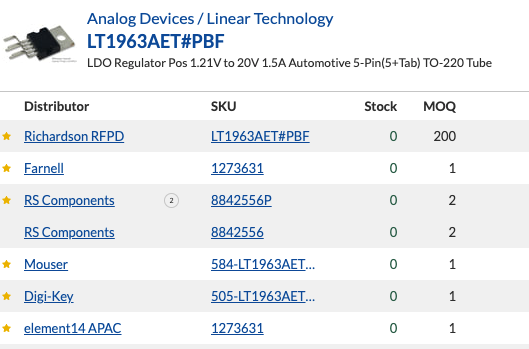

Ja narucio - da ne razmisljam ja kad ce da stigne taj deo - ono do zime ce stici... msm mozda stigne a cela kolicina backorder - gledam sve prodavnice delova -  ovaj deo je prepercium

[Mikorist]





[NIXIE]

pre 11 časa, krca44 reče

LT1963 i LT3015 regulatori su Adjustable tip, nasao sam BOM sa diy, tamo su dati i Mouser number za svaki tip.

To ti ne treba za malu PCB.

Za JLS uzmi 926-LM1117T-50/NOPB   2komada. Samo to moraš sam na raster board sam spakovati sa ladnjacima. 3pin fiksni regulator, to je prosto. Ispred 4700uF25V, iza 1000uF 16V. Šotki diode 40v 1A za dva greca (8kom) i kondenzatori 100nF 100V 4kom Wima MKS4 ili neki polipropilen, X2PP Wima.

[Mikorist]

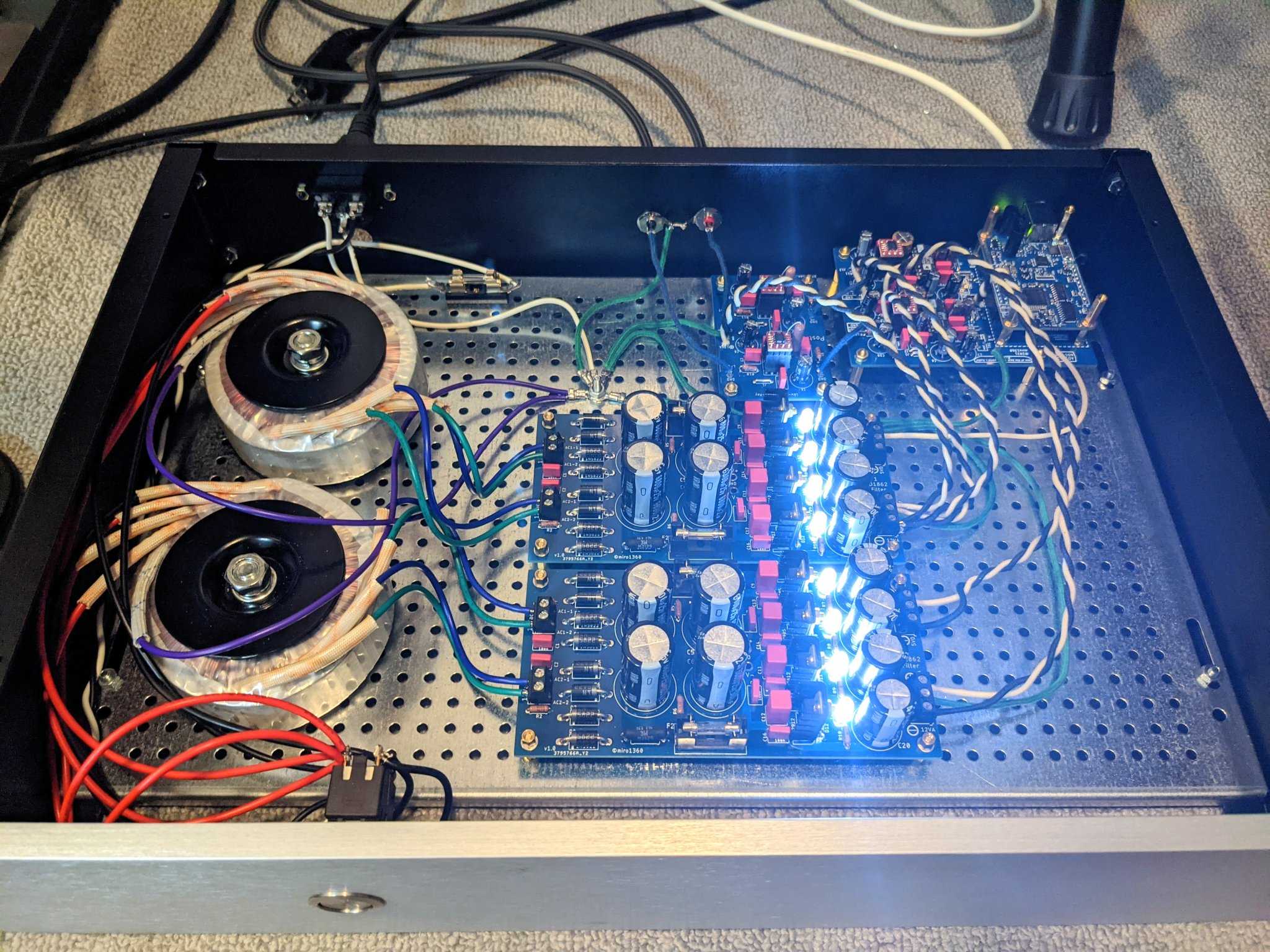

Msm moj ce ovako nekako da izgleda....Kao Bozicna jelka sa dva PSU. Regulatori su overkill.

pre 17 časa, vladd reče

bitno je znati gde je granica tehnike a gde pocinje zabava preterivanja, koliko ce preterivanje biti veliko, nije bitno...

I tada se odluke ne kritikuju...

[Mikorist]

U pregradi dva trafoa....U sredinu napajanja i ostalo...Toliko ima dioda da ne moram ni da ih stavim na klirit ima da svetli kroz rupu napred da izbije oči.

Odštamapam na pausu

[NIXIE]

pre 1 sat, Mikorist reče

Kao Bozicna jelka sa dva PSU

To su one Talijanske kutije?

[Mikorist]

pre 42 minuta, NIXIE reče

To su one Talijanske kutije?

Da.
