AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[shonne]

Ovo je @Mikorist sasvim drugacije nego sto ste vi radili. Ima lepa merenja, nista izrazeno...deluje neutralno. interesantno...samo ne znam kako ce to da se ponasa sa vasom verzijom.

@NIXIE

Napravi kablice i baci se na posao. Sa tvojom verzijom vidim da niko jos nije radio. Ako treba pomoc tu sam.

@vladd

Kako ti se svidjaju ova merenja?

Izmenjeno Maj 31, 2022 od shonne

[Mikorist]

pre 1 sat, shonne reče

Ovo je @Mikorist sasvim drugacije nego sto ste vi radili. Ima lepa merenja, nista izrazeno...deluje neutralno. interesantno...samo ne znam kako ce to da se ponasa sa vasom verzijom.

Pogledaj mu I/IV - gomila NE5532......

Ja idem na Miro verziju sa I/IV.......

A evo kako svira 1862 vs 1865 vs PCM56. na istom PCB od Miro

[Mikorist]

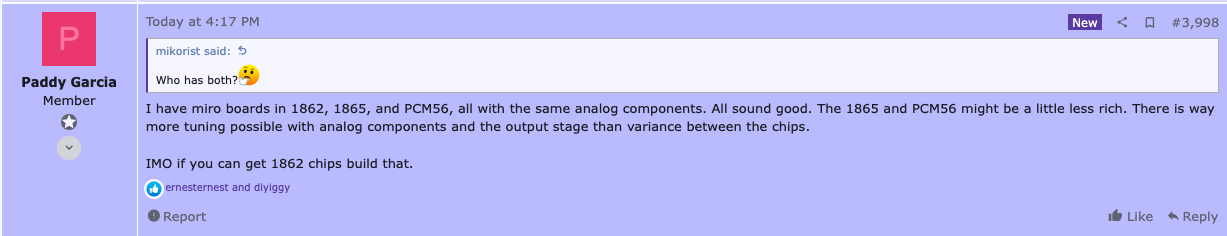

Pitao sam ovog Garcia preko PP koje je vrednosti otpornika i koje kondove je stavljao za Bursone u DAC

Ovo je bez elektorlita - znaci DAC sekcija sifteri SMD - Kemet keramicki - Vishay otpornici - pozlacema podnozja za Sparkos - napajanje samo LDO

Mouser No:
771-AHCT164D118       6 komada   5,24 €
584-LT3015ET#PBF      2 komada  15,06 €
584-LT1963AET#PBF     4 komada  25,44 €
80-C320C104K1R        6 komada   1,88 €
80-R79IC3100Z340J     7 komada   5,72 €
575-113308            2 komada   2,70 €
594-SFR25-0           8 komada   1,22 €
594-5043ED22R00F      3 komada   0,57 €
594-MBB02070C4709FCT  2 komada   0,53 €
594-MBB02070C2201FCT  2 komada   0,53 €



Ostalo sve kupujem na lokalnoj trafici (Elna i Ničikoni imaju svi kod majstora)



p.s.

On je stavljao sve VDH CSC18 kao ožičenje



[NIXIE]

pre 9 časa, Mikorist reče

Ali je implementacija drugačija - mnogo zakomplikovano. (možda i nepotrebno)

Upropašćeno blago rečeno.

[ZZZ]

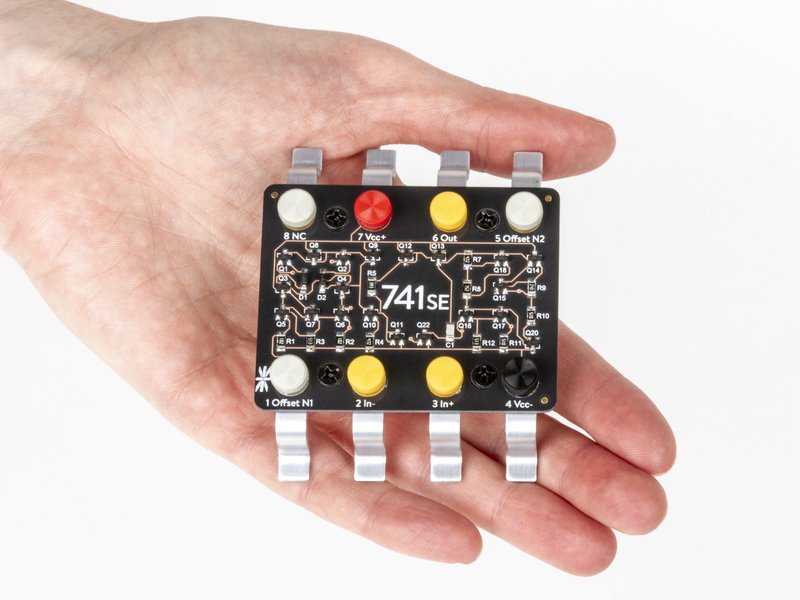

Evo jos jednog diskretnog OPa, za one kojima drhte ruke svi mali delovi polemljeni, ostaje da se zaleme samo 6 velikih delova.

fottprint je Standardni 990 / 2520 i to je verzija cuvenog API-jevog AP2520 OP ampa sa dostupnim tipovima tranzistora. Io oko 35mA

za 20usd i 10 minuta svajsovanja - mislim da vredi

discrete+OP+amp+bigger+surface+pins+standard - Google Suche

WWW.GOOGLE.COM

Poglerdati i Passov clanak o diskretim OP ima. Nisam pravio ali na simulacijama sch sa mosfetovima se neverovatno dobro ponasa.

https://www.passdiy.com/pdf/diyopamp.pdf



[NIXIE]

Jel to ovo? Gde to da turim?

[Mikorist]

pre 17 minuta, NIXIE reče

Jel to ovo? Gde to da turim?

Povećaj pločicu

[Mikorist]

Ovo bre ko da je kampanja za izbore a ne sklapanje uređaja. Ebe mi se za koji  uređaj će drugi da glasaju i šta imaju u svom butigu

[NIXIE]

Meni je sve jedno, ja znam šta ću da radim. Kad uradim biće i slika. Ima dovoljno informacija za sada.

[Mikorist]

pre 7 časa, shonne reče

Ovo je @Mikorist sasvim drugacije nego sto ste vi radili.

Evo ti potpuno isto što ču ja da uradim

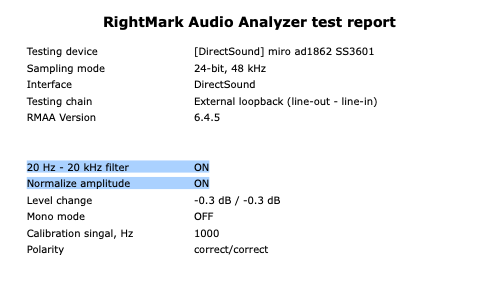

RightMark Audio Analyzer test _ [DirectSound] miro ad1862 SS3601.pdf

[shonne]

1 minute ago, Mikorist said:

Evo ti potpuno isto što ču ja da uradim



RightMark Audio Analyzer test _ [DirectSound] miro ad1862 SS3601.pdf 165.5 kB · 2 downloads

hoces pdf?

[Mikorist]

Tražio si merenje i dobio si....Ja da merim nemam ščim. Drugi merili na big diy. I nisam prvi sa Sparkosom unutra

[Mikorist]

nije smešno

[NIXIE]

Sumnjiv mi frekventni opseg, kao da ima neki filter?

[Mikorist]

pre 21 minuta, NIXIE reče

Sumnjiv mi frekventni opseg, kao da ima neki filter?



Ono je mereno sa AD1862 x2 - jedan je levi a drugi je desni kanal

A ova naša PCB je single  AD1865

Nije mereno sa JLS I2S over USB Audio - nego neki drugi koji ima filter

Analogni izlaz je potpuno isti.



i piše da je sa filterom

[NIXIE]

Suština je da bude bez filtera. Proveriću frekventni opseg.

[Mikorist]

pre 13 minuta, NIXIE reče

Suština je da bude bez filtera. Proveriću frekventni opseg.

Samo NOS i bez filtera. Ništa drugo ne priznajem niti ću da pravim.

[NIXIE]

I R2R.

[Mikorist]

Upravo sada, NIXIE reče

I R2R.

[NIXIE]

Trenutno imam ovo, samo bez njegovog digitalnog filtera i oversamlinga, ili bilo kog filtera. Doduše izlazni trafo vrši filtraciju.

Section 7.3.8 of the PCM1794 datasheet shows the detailed architecture which is basically 3rd order sigma-delta modulation to 1 of 5 levels (plus some special processing of the top 6 bits) combined to a 67 level output routed into a current-steering DAC at fs x 64.

Zvuči komplikovano zar ne?


[Vix]

36 minutes ago, Mikorist said:

Samo NOS i bez filtera. Ništa drugo ne priznajem niti ću da pravim.

NOS, bez filtera. Prvo cega s3 setim je ovo. Izvinite na off-u

[NIXIE]

Ako zamotaš nešto, biće još i R2R.
