AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Zen Mod]

1 hour ago, NIXIE said:

Jedino da nekad nabaviš još jedan LT1963-5.0 da zamenimo taj LM1117T-5.0. Da bude sve isto.

aha



i cuces razliku



[Mikorist]

Teorije nema - sve dok je napon u okvirima USB standarda. Posle Xmos na ALS ide ozbiljno programiran Xilinx CPLD - koji naponski niveliše sve što Xmos primi. Ovde zvuk više zavisi kako je firmware dovoljno dobro urađen - kako se hendluje PCM frame

[NIXIE]

Ja to samo zbog uniformnosti napajanja.

XMOS ima dva napona napajanja, 3,3V i 1V što znači da ima dva stabilizatora na JLS.

Onaj LM1117T služi kao predregulator, osim što je iz Mouser. Tako da ne verujem da tu može neka razlika da se čuje.

[Mikorist]

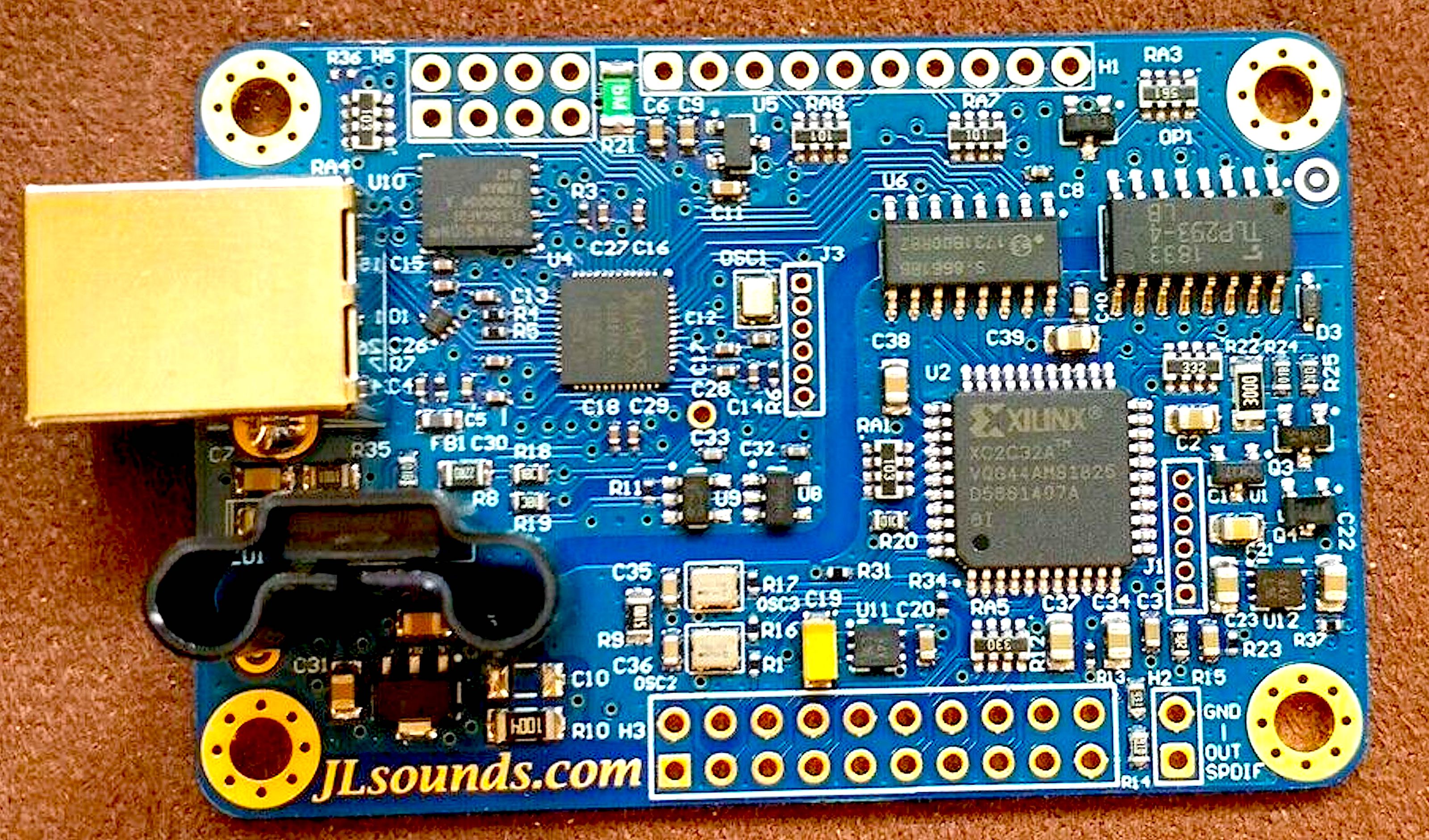

Ovo čudo ima i LED diodu na ulazu i kondezator  - i mali induktor - onda ga dočekuje XMOS XU208  i njegov oscilator i napajanje  koji ima odvojen LDO sa hladnjakom  pa ide na firmware Spansion S25FL132K 64Mbit/8Mbyte/3V chip - pa onda na XILNIX CoolRunner-II CPLD sa dva oscilatora

Evo pitajte @vladd a u kakve se semplere i namenske PC kartice stavljaju XILNIX čipovi.

Meni jedino žao što ova komponenta nije veća, jača i još skuplja.

Msm...........



[Brijac]

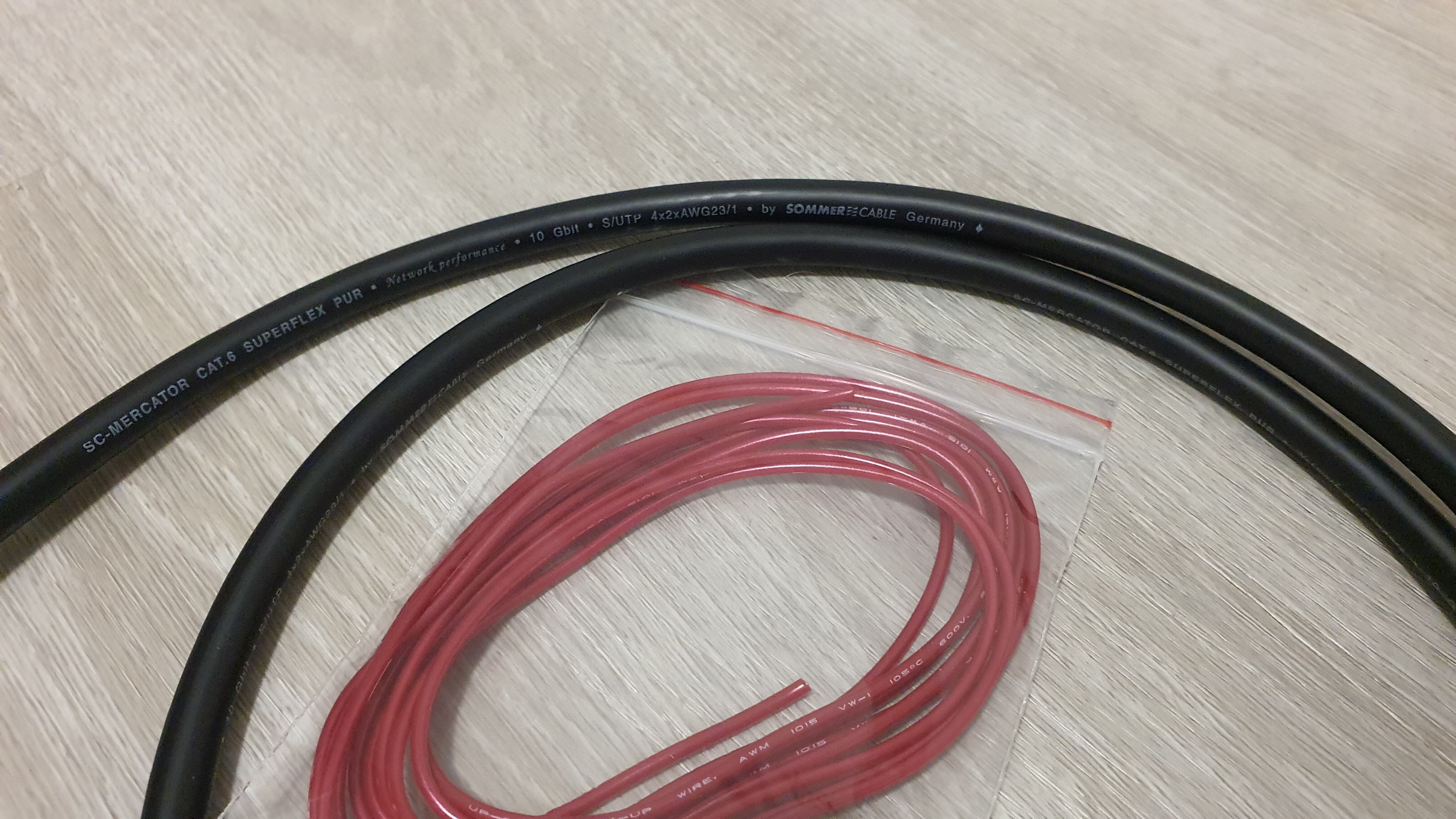

Skoknuh do kanibala da uzmem upocc za ozicenje integralca, i cvapnuh metar sommar-a da namunjim taj famozni usb kejbl 😁

[Mikorist]

pre 15 minuta, Brijac reče

cvapnuh metar sommar-a da namunjim taj famozni usb kejbl 😁



[Brijac]

Reci mi, jesi li koristio samo kolor zicke, ili si spajao parice i tako lemio?

Edit: nadjoh

Izmenjeno Oktobar 25, 2022 od Brijac

[NIXIE]

Ima tu viška žica. Možda je bolje izvaditi dve parice i napraviti kablić?

[Mikorist]

Jok. samo kako je Vladd napisao

[Brijac]

22 minutes ago, NIXIE said:

Ima tu viška žica. Možda je bolje izvaditi dve parice i napraviti kablić?

[krca44]

pre 2 časa, Brijac reče

Skoknuh do kanibala da uzmem upocc za ozicenje integralca, i cvapnuh metar sommar-a da namunjim taj famozni usb kejbl 😁

Koji je ovo upocc, ne vidim dobro ?



Mikum  je napravio lavinu sa Sommer, meni je na listi + sve sto je kupio uz kabl ( konektori i drugo ).

[NIXIE]

Ja sam pomalo skeptičan. Sve što sam probao sa CAT5 i CAT6 nije mi leglo. USB nisam ni probao zbog toga. Bolji je bio onaj Orange, dok nisam prešao na VDH i Supra.

[Brijac]

32 minutes ago, krca44 said:

Koji je ovo upocc, ne vidim dobro ?



Mikum  je napravio lavinu sa Sommer, meni je na listi + sve sto je kupio uz kabl ( konektori i drugo ).

Neotech 24awg. Njime cu i da ozicim citav dac. Bitni su jako dobri konektori za opamp i dac cipove. Najbliza varijanta cistom bakru su berilijum bakar koje je miko nabavio (nadam se i svi mi koji radimo ovo), ili prosto direktno lemiti nakon probe sto bi bila jos najbolja solucija.

@NIXIE A pazi, vrlo moguce da su ti cat5 i 6 kablovi, imali veliku +- varijabilu u impedansi, sto skapirah da najvise utice na kvalitet samog kabla. Svakako nije skupa varijanta metar ovog sommer-a da se oproba. Konektori ce mi biti 8x skuplji 😅

Izmenjeno Oktobar 25, 2022 od Brijac

[Mikorist]

pre 1 sat, Brijac reče

On 24.8.2022. at 16:02, vladd reče

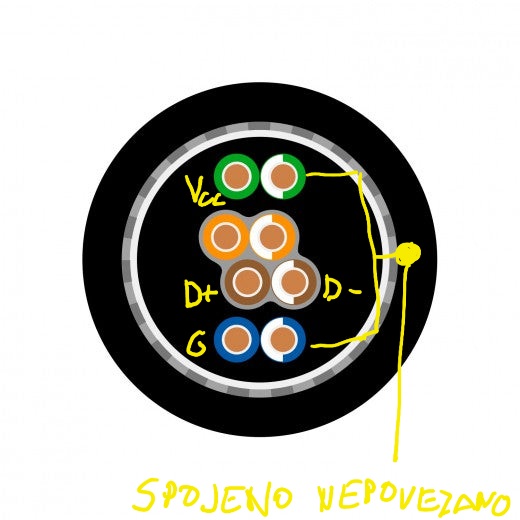

Braon i braon bela, iz sredina na data + i data-.

Za 5V  zelena + a plava -(ili obrnuto), a zeleno bela i zeleno pllava da se spoje, da pokupe suske.

Ili prostije, plava + a plavo bela -

Uputstvo sa PP

[Mikorist]

Nema greške kad se ovako poveže. Jednostavno kraj priče sa USB kablom. Inače sama geometrija kabla i za to što je predviđeno da prenese je overkil za ovo.

Samo se preko stavi neki snake skin da se ulepša.

[Mikorist]

Pre sat vremena, NIXIE reče

Ja sam pomalo skeptičan. Sve što sam probao sa CAT5 i CAT6 nije mi leglo. USB nisam ni probao zbog toga. Bolji je bio onaj Orange, dok nisam prešao na VDH i Supra.

Ko zna šta je Vladd kačio u labu na ovo pa zna - ovo bolje prenosi USB signal od svega.

[Brijac]

Da razjasnim/razjasnim, braon i braon bela su data+-, a spojene "vanjske/one koje nisu iz quad star-a" su za V i G? Sto mi je nekako ne logicno ukoliko je cilj bio sa slike gore da se malo diletira struja i uzemljenje.

[krca44]

pre 20 minuta, Mikorist reče

Uputstvo sa PP

Onaj podvucen deo - da se spoje gde tj nasta ?

[Mikorist]

Upravo sada, krca44 reče

Onaj podvucen deo - da se spoje gde tj nasta ?

Vise u vazduhu spojene

[Mikorist]

pre 14 minuta, Mikorist reče

Ko zna šta je Vladd kačio u labu na ovo pa zna - ovo bolje prenosi USB signal od svega.

Kapiram da je merio nešto na nečemu pa je otkrio ovo od gomile kablova. Nema šanse da je vidovit

[Brijac]

21 minutes ago, Mikorist said:

Kapiram da je merio nešto na nečemu pa je otkrio ovo od gomile kablova. Nema šanse da je vidovit

Pa pokusavam da razumem info Ti rece da si munjio braon i belubraon za data, a v i g plavu plavobelu.

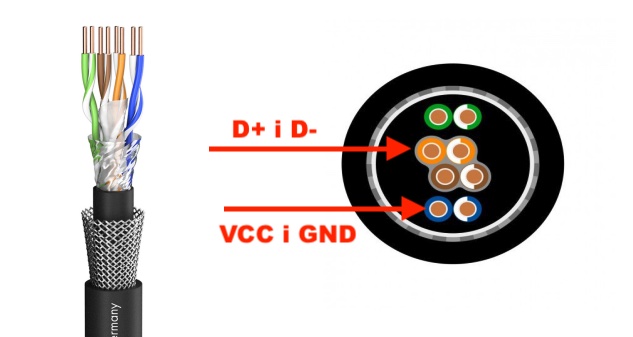

"Evo kako je spojeno......Uvrtena parica u sredini je umotana u pamuk - ona je D+ i D- (dve nadžaraste)

Spoljna uvrtena  parica je VCCC i GND (dve plave)"

Izmenjeno Oktobar 25, 2022 od Brijac

[Brijac]

Ovo je vladovo uputstvo. Razlikuje se.
