Dynazero ST-70

[zerowaf]

pre 6 minuta, BANAT reče

Mislim na mogucnost da je doslo do proboja izloacije izmedju niti grejanja katode triode i same katode , pa kada je to popustilo sledece na putu je bio proboj tog kondenzatora , tako se zatvorilo strujno kolo ka masi, gledam datasheet te cevi i on kaze da je VKf probojni napon 200V ,sto je malo nerealno da se u tom i takvom obrtacu dostigne i dogodi , ali nikad se ne zna jer puno zavisi od proizvodjaca odnosno kvaliteta same lampe ,

 sve to sam zakljucio kada sam uporedio merenja , jer mereno ohmski sa katode na masu ima 46K3 sto je OK , ali kada meris DC napon na anodi triode imas 373Vdc dok na katodi OV  , kao da je katoda spojena na masu kroz probijenu izolaciju sa nitima grejaca i odatle kroz probijeni blokac na masu? , ili kao da ta katoda triode uopste nije ugrejana? , ili kao da je izvod katode interno u balonu otkacen od kontaktnog spoljneg pina ?

u svakom slucaju otkaci jedan kraj tog blokca i probaj ponovo sta se desava .

Okej.
Mislim da sad razumijem na sto mislis.
Mislim i da znam koji je to tocno blok na plocici.
Samo dok otpjevam sa malenom blok pjesama The Queen, pa cu biti slobodan opet raditi.

Kako me dobila na prevaru!
Kaze mi: "Malo sam slusala tvoju mjuzu na JRiveru, hoces li da ti pokazem sto mi se svidjelo?"
I onda mi pusti Jacka Johnsona od Milesa i Dana Weissa "Natural selection". Odmah nakon toga ode na jubito i sad urlamo zajedno "We will, we will rock you!"
Javim se kad promuknem!

[zerowaf]

Svima koji prate patnje mladog Zerowertera,
ne pišem ne zato što ne radim nego zato što nemam što pisati.
Jučer sam napravio lijepi star ground sa stopicama i baš mi je všeč.
Napokon presjekao vod između anode pentode i grida triode u ulaznoj lampi i stavio grid stoper.
Sve je savršeno....osim što sad nemam zvuka na nijednom kanalu.
Idem se samoizranjavati, pa ću po jubilarni 6-ti put sve odlemiti, skinuti pločicu i......baciti ju.
Idem vidjeti gdje sam stavio originalnu pločicu koju još nisam unakazio svojom velekalifrađilističnom uradi sam vještinom koja se rijetko susreće. Kod mene izuzetno rijetko. Toliko je rijetko da spada u domenu mita o uradi sam.
Javim se predvečer ako nas sve ne satre nekakav aftershot potresa. Noćas je opet svako malo drmalo i nekako mislim da je za sve krivo podrhtavanje tla koje je u mom Dynacou krivo okrenulo te baje i hajvaniće, kako ih vi ono zovete, elektrine?
E zato ništa ne radi! Oti elektrini su se spomješali i sad ne znaju kud bi.
P.S. Druzima na drumu veliko hvala! Upravo mi je neugodno da ste si dali toliko truda, a ja svaki korak koji napravim je korak unatrag.




[vladd]

Postoji jedno pravilo u majstorluku, narocito industrijskom, npr kod banderasa, kada se semiraju ormani, prave stampane ploce, ili stampaju novine, kompenzovanja takozvane sistematske greske, gde kada jedan radi slozenu situaciju, drugi mora da proverava, posto postoje ti sistematski previdi kod pojedinca koji ce se ponoviti bas na istom mestu.

Jako je naporna tehnika da se to samoprevazidje. Samoprovera zahteva strpljenje i sistematicnost.

Pa znajuci to, pazljivo, lampu po lampu, spoj po spoj, bez naglih destruktivnih zahvata.



[Zen Mod]

Zero - na toj pcb , je li nomenklatura parts i dovoda/odvoda zica ista kao na originalu?


[zerowaf]

pre 5 časa, Zen Mod reče

Zero - na toj pcb , je li nomenklatura parts i dovoda/odvoda zica ista kao na originalu?

Brojevi spojeva žica sa PCB su identični originalu.
Napamet mi izgleda da su dijelovi isti, samo pretrasirano za drugačiji pinout. Ako postoje razlike onda su u vrijednostima otpora.
Nomenklaturu svake pojedine pozicije ne mogu potvrditi dok ne uzmem obje pločice jednu uz drugu, ali ako su eyelets za žice jednakom numerirane onda vjerujem da su i drugi djelovi isto napravljeni jer autor pločice jasno naglašava da je sve isto kao original osim lampi.
.........................
Ono na što sumnjam ovako iz glave je da sam zeznuo kod presjecanja voda između pina 6 i pina 9 (na 7199 su to pinovi 2 i 9 ako se dobro sjećam), tj. nisam pazio da grid triode bude spojen sa 82mmf silver micom.
Provjerit ću kad uzmognem. Večeras ili po noći jer me tad nitko ništa ne treba.
Trenutno sam malo u raskoraku sa pojačalom i obavezama/potrebama obitelji i prijatelja.
Strah, neizvjesnost i briga se ovdje mogu osjetiti u zraku nakon jučerašnjeg i jutrošnjih potresa.


[Zen Mod]

ce ti pripremim check list za ohmmetar

ono sto si ti merio , sve ref to GND, nema maltene nikakvu upotrebnu vrednost

grid drugog sistema - pojacanje nema nesto veze sa tim RC clanom (82p-18k) ali mora da bude tu da ne bi oscilovalo

[Mikorist]

a moze neko da  prenese taj amp preko granice do Baca - mora da postoji neka fora

[Zen Mod]

ima fora - upise ga u pasos, msm ima neka potvrda

pa ga i vrati

al pcr test je 120E u privatnim, pa ti vidi

[zerowaf]

Ima još jedan način.



[BANAT]

I meni se cini da je problem nastao oko presecanja tih vodova pri ugradjivanju tih grid-stopper otpornika , polako sve proveri jos jedanput instrumentom uzimajuci u obzir 6GH8A pinout ,

btw , gledam na YT posledice tog razornog zemljotresa tamo kod vas , ono je strasno !!!

[zerowaf]

pre 58 minuta, BANAT reče

btw , gledam na YT posledice tog razornog zemljotresa tamo kod vas , ono je strasno !!!

Je.
I sam sam zabrinut, pa mogu reći da dok sam jučer navečer radio na pojačalu uopće i nisam bio mislima u tom poslu nego u situaciji oko potresa.
Moji kod kuće su jako uplašeni. Klinka je frasirana. Nju je zateklo dok je bila u kupaonici.
U kontaktu sam s prijateljima iz tog kraja. Pomažem koliko mogu. Srećom su svi koje znam ili već negdje smješteni ili su im kuće/stanovi upotrebljivi.
...............................
Inače, hvala na pomoći još jednom.

[Zen Mod]

ajd neka lista za omsku proveru
ako negde omasim ( recimo da se desi da ne uzmem dovoljno u obzir uticaj povezanog PSU na merenje) , uporedjuj merenje iste pozicije na dobrom kanalu, pa pisi ovde)

sve ref na ovu sliku, slobodan ulaz, no dummy na izlazu, amp iscupan iz struje

sve sledece se odnosi na ulaznu lampu

RCA hot-pin7 : stagodj si stavio izmedju kao grid stopper - oko 1K dakle

RCA hot - RCA gnd : sta god da si stavio umesto 470K -

RCA Gnd - chassis : oko 10R

eyelet 10 - eyelet 9 (D9?) - OPT black - chassis : sve u kratkom spoju (0R)

pin 6 - chassis : oko 430R

pin 6 - eyelet19 : tu je tricky - 330K? uporedjuj sa drugim kanalom

pin 2 - eyelet 19 : bem ga -- oko 270K

pin 3 - eyelet 19 : bem ga - 1M5

pin2 -pin9 : 1K2 (sto si stavio)

pin1 - eyelet 20 : oko 47K

pin8 - eyelet 9 : oko 47K

pin 9 mora da ima kontakt sa jednom stranom 82p, druga strana 82p oko 18K na eyelet 9

pin1 mora da ima kontakt  sa jednim 100n. druga strana 100n oko 270K na eyelet 21, takodje direkt kontakt na eyelet 22

pin8 mora da ima kontakt  sa drugim 100n. druga strana 100n oko 270K na eyelet 21, takodje direkt kontakt na eyelet 23

takodje pin 3 u kontaktu sa jednom stranom 47(50)nF, druga strana istog konda u kontaktu sa pinom 6



za sva merenja vazi - PSU je spojen pa kondovi uticu - ne ocitavaj sve dok se ne smiri readout , sve to vreme je potrebno da se kondovi napune/isprazne

takodje potvrdi 1K izmedju eyelets 22 i 23 prema upravljackim resetkama izlaznih cevi (pins 5)

ne bi bilo zgoreg da stavis stopere u G2 izlaznih cevi - bilo sta sto imas od 100R do 330R, 1W idealno ali mogu i obicni MF od 600mW ; sto ce reci izmedju izlaznog trafoa i obe EL34 pins4 insertovati pomenuti otpor



dakle - ako negde mnogo odstupa vrednost od navedene, neka ti je reper ispravni kanal
pisi ovde celu listu

msm, ono , kad stignes ....... zelim vam miran dan i jos mirniju noc





[zerowaf]

pre 1 sat, Zen Mod reče

ajd neka lista za omsku proveru
ako negde omasim ( recimo da se desi da ne uzmem dovoljno u obzir uticaj povezanog PSU na merenje) , uporedjuj merenje iste pozicije na dobrom kanalu, pa pisi ovde)

sve ref na ovu sliku, slobodan ulaz, no dummy na izlazu, amp iscupan iz struje

sve sledece se odnosi na ulaznu lampu

RCA hot-pin7 : stagodj si stavio izmedju kao grid stopper - oko 1K dakle

RCA hot - RCA gnd : sta god da si stavio umesto 470K -

RCA Gnd - chassis : oko 10R

eyelet 10 - eyelet 9 (D9?) - OPT black - chassis : sve u kratkom spoju (0R)

pin 6 - chassis : oko 430R

pin 6 - eyelet19 : tu je tricky - 330K? uporedjuj sa drugim kanalom

pin 2 - eyelet 19 : bem ga -- oko 270K

pin 3 - eyelet 19 : bem ga - 1M5

pin2 -pin9 : 1K2 (sto si stavio)

pin1 - eyelet 20 : oko 47K

pin8 - eyelet 9 : oko 47K

pin 9 mora da ima kontakt sa jednom stranom 82p, druga strana 82p oko 18K na eyelet 9

pin1 mora da ima kontakt  sa jednim 100n. druga strana 100n oko 270K na eyelet 21, takodje direkt kontakt na eyelet 22

pin8 mora da ima kontakt  sa drugim 100n. druga strana 100n oko 270K na eyelet 21, takodje direkt kontakt na eyelet 23

takodje pin 3 u kontaktu sa jednom stranom 47(50)nF, druga strana istog konda u kontaktu sa pinom 6



za sva merenja vazi - PSU je spojen pa kondovi uticu - ne ocitavaj sve dok se ne smiri readout , sve to vreme je potrebno da se kondovi napune/isprazne

takodje potvrdi 1K izmedju eyelets 22 i 23 prema upravljackim resetkama izlaznih cevi (pins 5)

ne bi bilo zgoreg da stavis stopere u G2 izlaznih cevi - bilo sta sto imas od 100R do 330R, 1W idealno ali mogu i obicni MF od 600mW ; sto ce reci izmedju izlaznog trafoa i obe EL34 pins4 insertovati pomenuti otpor



dakle - ako negde mnogo odstupa vrednost od navedene, neka ti je reper ispravni kanal
pisi ovde celu listu

msm, ono , kad stignes ....... zelim vam miran dan i jos mirniju noc





Hvala, stari moj!
Nisam očekivao da ćeš ti ili Banat se toliko baviti sa mnom.
Budući da sam već malo umoran od pojačala ostavit ću ga na stolu do barem sutra.
Em je Silvestrovo, em sam malo previše u tom pojačalu zadnjih 12 dana. Nisam skoro ni bio kako treba sa ukučanima jer samo kao nekakav mahniti luđak samo čačkam po tom Dynacou.
Trebat ću bistru glavu i neopterećen pristup da završim ovo, a to će biti za dan ili dva kad se potpuno odmorim od gledanja u jednu te istu shemu i jedne te iste žice.
U pravu je @vladd kad kaže da se teško pronalazi vlastita greška. Za to treba napraviti mali odmak od posla. Nekad je dovoljno zapaliti cigaretu, pa ti rješenje naiđe prije nego što ju ugasiš, a nekada treba napraviti veći odmak da se ona žica što drži uši da ne padnu ohladi, pa se vratiti resetiran.
@Svi,
dragi moji, želim vam svima sretniju i bolju novu godinu (malo slovo jer mislim na cijelu godinu, a ne samo na doček).
Ova je stvarno bila za...ma da ne lajem. Znate za što je bila sveukupno gledano.
Meni osobno je jedna od najboljih i najuspješnijih u životu, ali nisam niti presretan niti imam mogućnosti niti želje za barem tihim likovanjem kad vidim kakva je bila za svijet u cjelini, za moju bližu okolinu i pogotovo za neke od meni bliskih prijatelja.
Naravno da je Off topic, ali ovo je moja tema i zelene boje sam, pa ću ako netko prijavi post dotičnog prvo banovati, a onda ipak sakriti cijelu poruku.
Dragi svi, sretna nova i Nova godina!

[Zen Mod]

ma nista ne zafaljuj, ja to mesto Mikuma, kome svako malo  direktno pripomazes Cvjećaru .......

msm, bolje ja mesto njega, on bi te odma terao da menjaš žice



[zerowaf]

Upravo sada, Zen Mod reče

ma nista ne zafaljuj, ja to mesto Mikuma, kome svako malo  direktno pripomazes Cvjećaru .......

msm, bolje ja mesto njega, on bi te odma terao da menjaš žice



Žice sam toliko spalio opetovanim zalaženjem lemilice u taj gustiš da ću ih vjerojatno stvarno i mjenjati!
A što se tiče cjećare, već sam rekao: "It is my I(r)land!"**

**Svaka sličnost sa ludim Ircem iz Bravehearta je namjerna.

[vladd]

Neka se Bob Rock sam javi...njega ne prepoznajem

Dynaco neka malo odmori, bice bolje u narednom periodu, i primetio sam sto se vise pojedinac udaljava od globalnih zbivanja, nekako mu je lepse...

[zerowaf]

Pre sat vremena, vladd reče

i primetio sam sto se vise pojedinac udaljava od globalnih zbivanja, nekako mu je lepse...

Odavno sam se stavio u samoizolaciju prema medijima.
Važne stvari ionako dopru do mene i bez mog aktivnog traženja.
Najviše me žaloste neke osobne priče mojih prijatelja u periodu kojeg sam naveo.
Od boleština, preko rastava brakova, teških tjelesnih ozljeda do ostajanja bez posla. I to sve u pluralu!
Iako me ovo sa potresom nije osobno oštetilo i tu imam prijatelja koji su u nevolji.
Kako je već rekao neki zafrkant, ne mogu vjerovati da je netko platio doček 2020-te godine.
Neka ta 2020-ta ne bude uvod u loš niz i neka sa sljedećom dođe kraj barem većini sranja sa epidemijom, potresima i poplavama, pa da se vratimo na dobre stare priče o tome gdje je čiji djed bio prije 80 godina jer se i to sad čini kao korak naprijed dok god su i te priče na razini skupljanja lajkova na društvenim mrežama.
Više od toga izgleda nemam pravo tražiti od čovječanstva sad kad sam ga u zamalo pola stoljeća bolje upoznao.
Izgradnja kineskog zida oko sebe nije najbolje rješenje, ali pomaže kao zakrpa na zadnjici hlaća/pantalona.

[zerowaf]

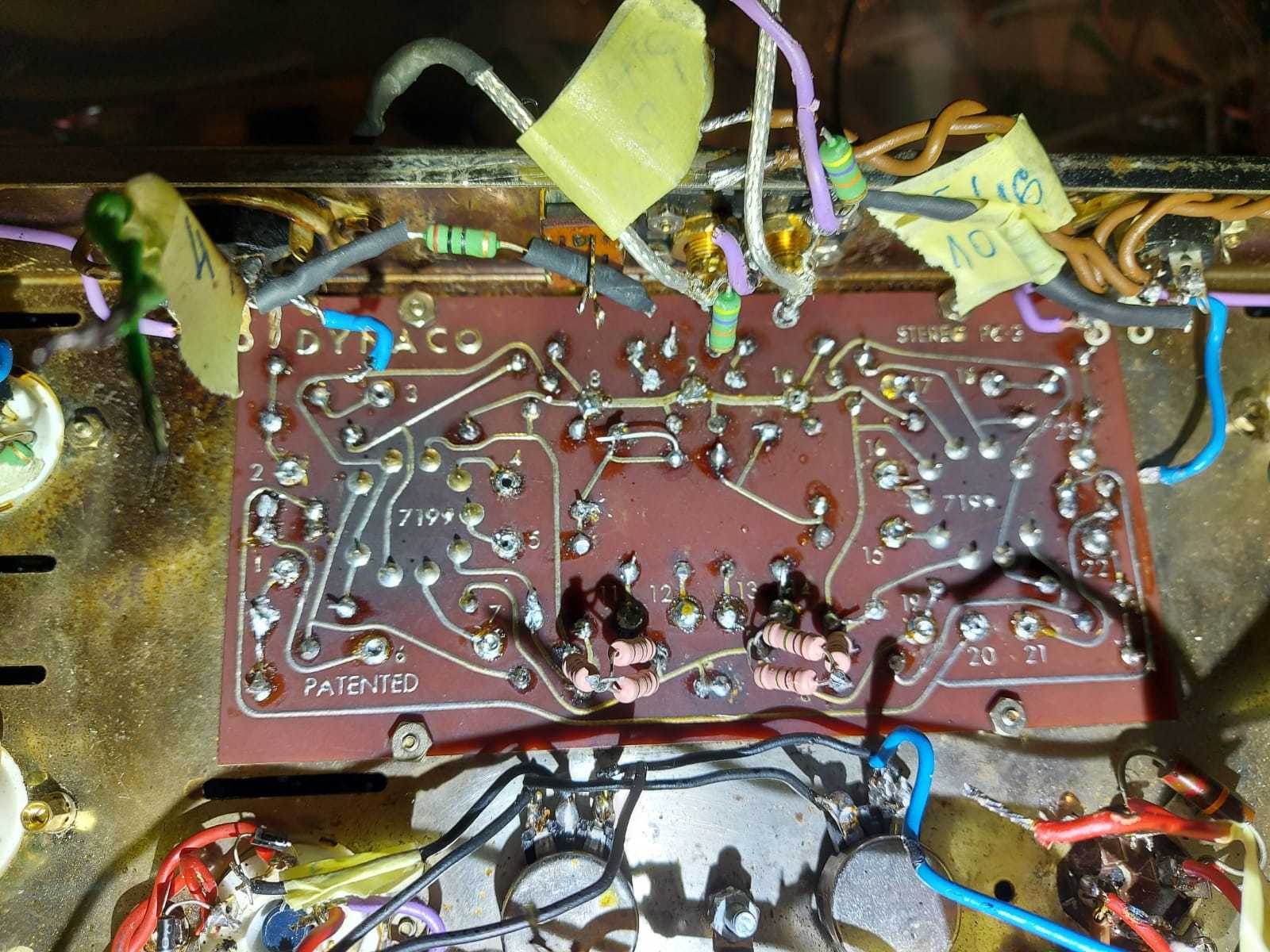

Batalio sam ovu pločicu. Toliko sam ju izmaltretirao bušilicom i neprekidnim lemljenjem da joj više ne vjerujem.
Naručih drugu praznu i grincajg koji ide na nju.
Do tada sam povadio sve sa stare pločice i zalemio nove elemente.
Ova dva grozda otpornika je pokušaj pravljenja 1,5 MegaOhma jer nisam imao takav.
Naravno da se nekoliko očica odvojilo od nje.
Nadam se da sam to dobro sanirao, a ako nisam doći će druga.
Uz to, ne lezi vraže, rikne mi lemilica. Naručih drugu.

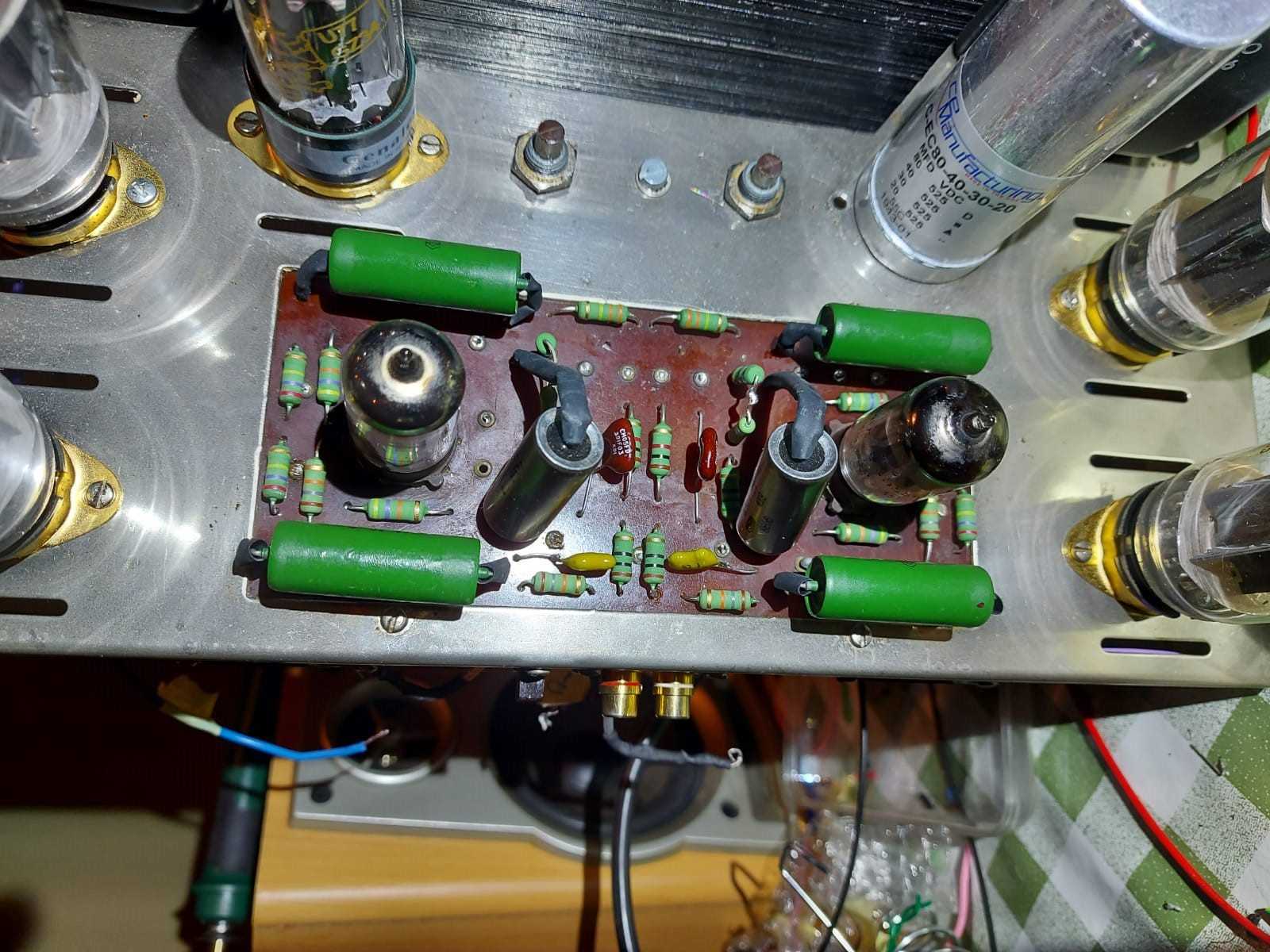

Jedino što mogu pokazati su slike još nespojene pločice dok čekam lemilicu.

[Zen Mod]

nabavljaj i korektan instranumenat

ovaj koji imas, ako posle zamene baterije i dalje selebeza, bacaj

los instranumenat je gori od nikakvoga

od lemilica - stvarno preporucujem Baku 936D, uz Peak vrhove .......... msm dzaba a radi za trostruke pare

uff, opet ne znam - jesu li Peak ili Quick

[zerowaf]

@Zen Mod
Hvala ti! No, brzopleto sam naručio sam i bez konzultacija, da ne gnjavim za svaku sitnicu
Naručeno je:
http://www.elmatis.hr/ProductDetails.aspx?productId=50223 trebalo bi stići sztra.
osim toga već ranije i:
http://www.banzaimusic.com/Profi-LS-1000-Soldering-Station.html

DMM-ovi:
https://www.ebay.com/itm/UNI-T-UT61E-Digital-Multimeters-AC-DC-Modern-Digital-Auto-Ranging-Multimeters-K/284123379265?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

i

https://www.ebay.com/itm/Borbede-168C-Auto-Scansione-Multimeter-Digital-Dc-AC-Voltage-Professional/154250511468?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Za sad ću Baku staviti u bookmarkse.
Ne znam što ću s tri lemilice, ali ako ne valjaju onda mi ni 33 nije dosta. A da ne pričam da ni sa lemilicom iz Zvjezdanih staza nikad od mene majstora.

[Zen Mod]

ta od 8W je ............ msm bas za smd, gde su tiny traces

gde imas smd sa vecim traces i coolong fields, no way

daj to djetetu da gori sperplocu, eto koristi

[BANAT]

 Druze osim dobre lemilice isto trebas imati kvalitetan kalaj recimo promera fi-1mm , `rosin core` odnosno  punjenog kalafonijumom iskljucivo  , ni slucajno se ne igrati sa ovim novim bez-olovnim kalajem jer je vrlo problematican za lemljenje .
