Dynazero ST-70

[BANAT]

Obavezno je spojiti metalnu sasiju pojacala direktno na uzemljenje ! ,

idealno je da svi vodovi mase pojacala budu spojeni u jednu tacku , u tkzv `star point`tacku , a ta zajednicka tacka mase da je galvanski odvojena od metalne sasije pojacala ,

 sa te odvojene od sasije zajednicke tacke mase  treba spojiti dve 1n4007 na metalnu sasiju ,te diode moraju biti kontra okrenute jedna u odnosu na drugu , neko umesto tih dioda koristi varistor sto je opet OK ,

-u svakom slucaju probaj sledece , povecaj vrednost  dva 20nF blokca paralelnim sa njima spajanjem recimo po jednog 47nF/100V blokca ,

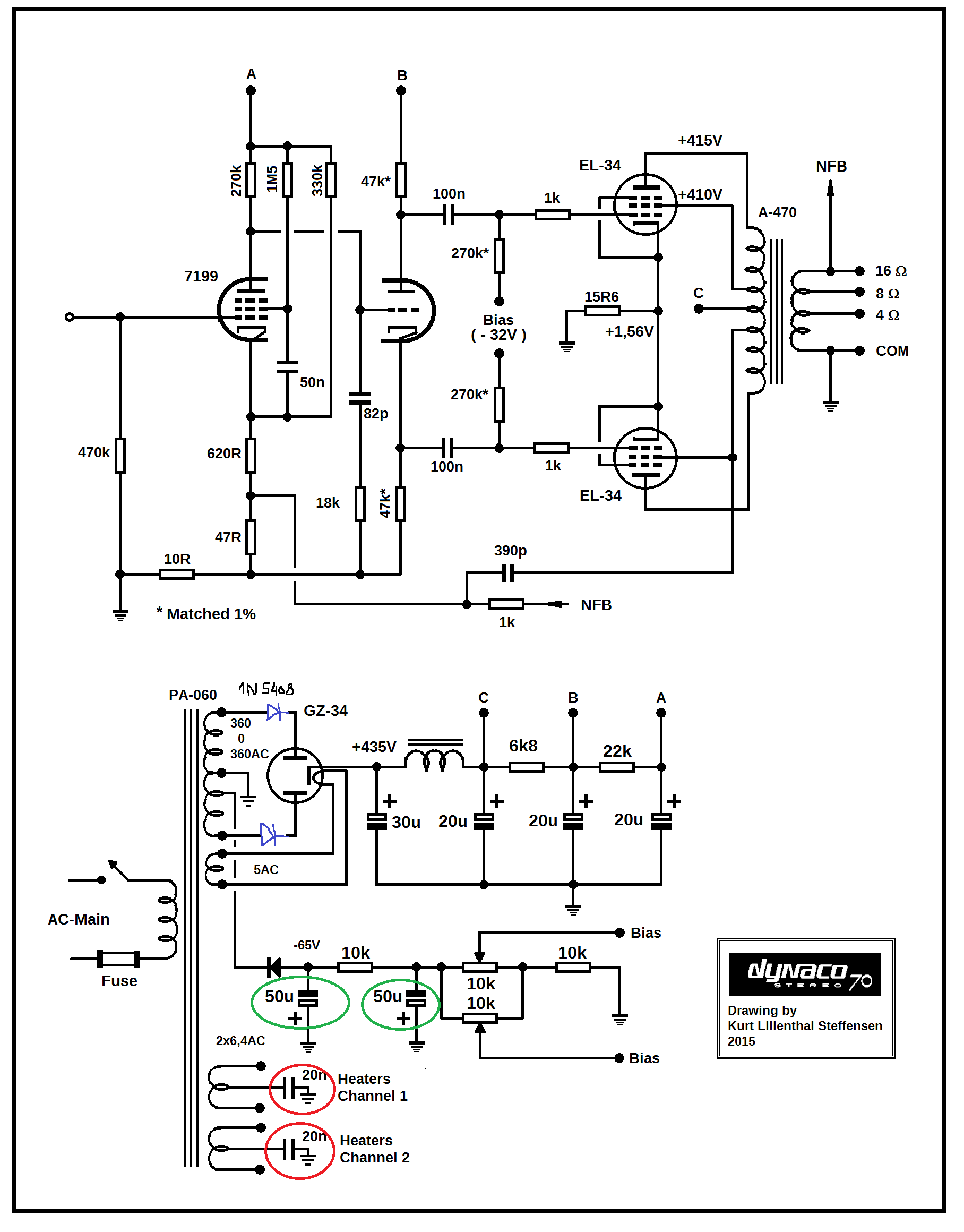

ti su blokovi na semi zaokruzeni u crveno ,

- proveri ispravnost dva 50uF elektrolita koji se nalaze u izvoru negativnog bias napona , ako su stari i suvi mogu da izazovu brum pojacala , oni su zaokruzeni u zeleno.





[zerowaf]

pre 30 minuta, BANAT reče

Obavezno je spojiti metalnu sasiju pojacala direktno na uzemljenje ! ,

Ups....






pre 30 minuta, BANAT reče

idealno je da svi vodovi mase pojacala budu spojeni u jednu tacku , u tkzv `star point`tacku , a ta zajednicka tacka mase da je galvanski odvojena od metalne sasije pojacala ,

 sa te odvojene od sasije zajednicke tacke mase  treba spojiti dve 1n4007 na metalnu sasiju ,te diode moraju biti kontra okrenute jedna u odnosu na drugu

Dobro! Razumio sam ovo! Super!






pre 30 minuta, BANAT reče

-u svakom slucaju probaj sledece , povecaj vrednost  dva 20nF blokca paralelnim sa njima spajanjem recimo po jednog 47nF/100V blokca ,

ti su blokovi na semi zaokruzeni u crveno ,

Prilično sam siguran da nemam nikakve blokove tamo!
Znači još jedan: "Ups.... "





pre 30 minuta, BANAT reče

- proveri ispravnost dva 50uF elektrolita koji se nalaze u izvoru negativnog bias napona , ako su stari i suvi mogu da izazovu brum pojacala , oni su zaokruzeni u zeleno.

Izgledaju mi novo, ali tko zna. Imam negdje 100uF i čini mi se 200 V.
To bi trebalo biti dovoljno dobro na tom mjestu.
Sutra će Dyna opet na stol. Za sad sam se zaželio malo zimskog ugođaja. Kad već nemam kamin neka malo svjetle lampe.
Malo po malo i napraviste ti i Zen meni pojačalo.


EDIT
P.S. Vidim na šemi da je netko predvidio diode ispred GZ34 da ju rastereti od posla. Već sam gledao i sam kako. Taman su dva susjedna pina nezaposjednuta, pa se može elegantno srediti.


[BANAT]

jos i ovo , kako je izlazni stepen tipa` ultralinear` on trazi dobro `ispeglanu` B+ liniju , tako da bih proverio i stanje mreznog elektrolita (30uF+20uF+20uF+20uF) , pogotovu kada znam da se takvi visecelijski elektrolitski kondenzatori odavno ne proizvode .

[zerowaf]

pre 4 minuta, BANAT reče

tako da bih proverio i stanje mreznog elektrolita (30uF+20uF+20uF+20uF)

Ovaj moj je 80-40-30-20, 525 V.
Od CP Manufacturinga. Prave se kao upgrade za Dynaco.
To ne znači da je dobar, nego da je moguće da je nov.

[BANAT]

Cim je nov vrlo verovatno da je on sasvim OK , tako da kada otklonis i popravis sve one prethodne nedostatke a ipak ostane taj brum na kraju proveri i njega .

[zerowaf]



[NIXIE]

Ako ti nije spojeno uzemljenje kako treba, a imaš metalnu šasiju ili kutiju, onda možeš očekivati brum, skupljanje smetnji, čak i oscilacije. Obično to sve nestane kad se uzemlji propisno. Umesto dve diode predlažem grec 500V 10A (ili više A)  kome se spoje plus i minus izvodi kratko, a izvodi za AC, jedan kraj na šasiju, drugi kraj na tačku centralnog uzemljenja. Paralelno AC izvodima greca stavlja se kondenzator 100nF 630V i recimo otpornik 10oma, a može i više recimo do 100oma. IEC GND vezuješ direktno na metalnu šasiju/kutiju. Suština je u tome da pojačalo ne bude direktno uzemljeno na šasiju, ali ako prođe mrežni napon slučajno u pojačalo (malo verovatno ali ne i nemoguće) da diode provedu i izbace ili osigurač u pojačalu ili na razvodnoj tabli u stanu i time spasu korisnika od previsokog napona dodira. Alternativa su NTC otpornici, koji trebaju znaće Zen, verovatno 10oma. Uzemljenje AC grejanja kako je predviđeno onim malim kondenzatorima 22nF 630V na šasiju. Ja za sve ovo koristim X2 PP kondenzatore.

[zerowaf]

pre 1 sat, NIXIE reče

Ako ti nije spojeno uzemljenje kako treba, a imaš metalnu šasiju ili kutiju, onda možeš očekivati brum, skupljanje smetnji, čak i oscilacije....

Hvala Nixie!
Pročitao sam pažljivo savjet. Od materijala trenutno imam samo 1N4007 diode, pa ću to napraviti s njima.
Iako sam prerovao cijelu kuću nisam našao blok kondenzatore.
Naručujem ih žurno, pa kad stignu.
Imam dva NTC termistora, mislim da su 10 ili 20 Ohma, ne znam napamet više. Vidjet ću što ću s njima. Izgleda da su za pozamašniju struju jer su promjera negdje ca 25 - 30 mm.
Što se tiče grid stopera, locirao sam nekoliko 1k2 otpora, pa ću s njima spojiti ulaz na grid.
Bit će ovo dobro pojačalo. Samo što, na žalost, nemam radionicu, pa sa njom i masu grincajga koje svaki električar/elektroničar ima posvuda.
Ja sam amater za ozbiljnog amatera...jedino što se usudim pokušati proučiti točkice i ispratiti numeraciju.

[NIXIE]

Ti NTC su ti dobri za uzemljenje, uzmi taj od 10oma. Batali diode 1N4007, one su nomimalno 1A i mislim da nisu dovoljne da izbace osigurač na razvodnoj tabli pre nego što otkažu. Ja sam uvek koristio diode od 6A ili grec od1000V 10A jer je jako jeftin.

Što se tiče grid stopera, čudi me da ih nema u originalnoj šemi. Da li je 1k2 previše, ne znam.

[Zen Mod]

ne treba ti NTC za Dynaco, sve moze da se resi spajanjem na sasiju i neces imati petlju mase jer su ulazi spojeni na masu preko 10R

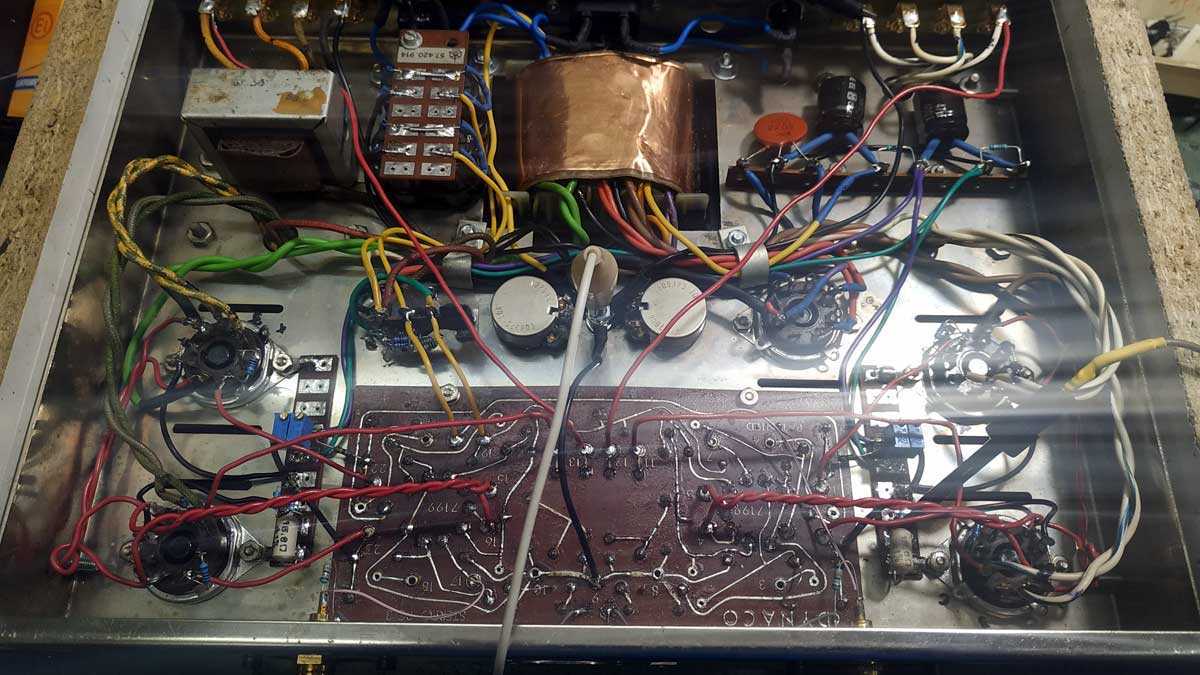

prouci slike Sreckovog i skontaj da sam bukvalno sve mase spojio u jednu jedinu tacku - na sraf gde je centralno bio namontiran selen ispravljac neg napona za biasing



[Srecko]

Nadam se da ćete gospodine@zerowaf uživati (da će Vam se dopasti) u Dynaco ST-70, kao i ja
Zasluzili ste posle toliko "merkanja", čekanja i posvećenost.
Moram da kažem da kolege sa foruma (pogotovo Zen) I kad mislite da više ne mogu da iznenade ipak iznenade neverovatnom spremnošću da pomognu bilo šta da je u pitanju.

[Zen Mod]

0

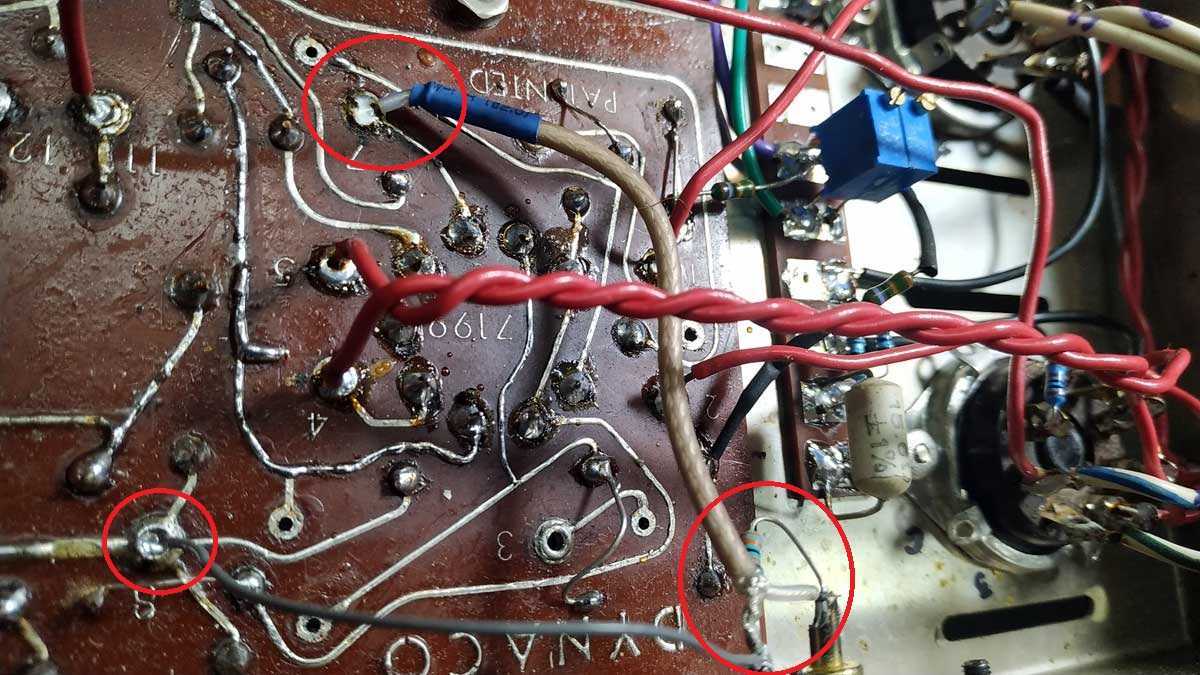

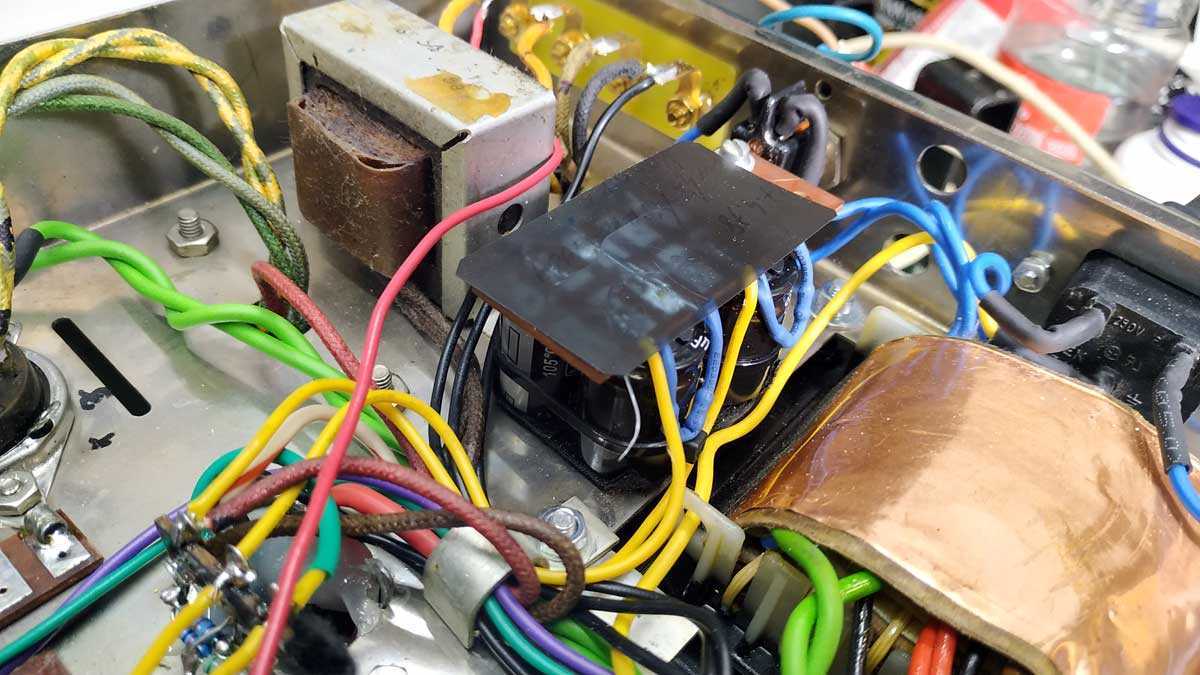

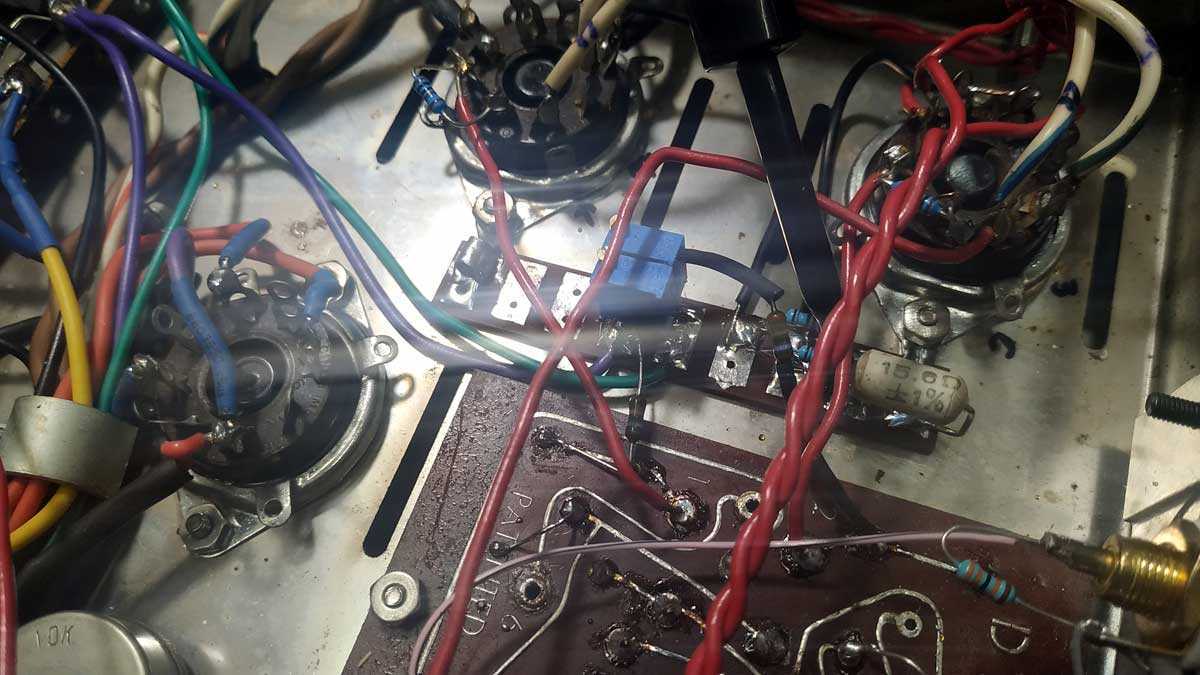

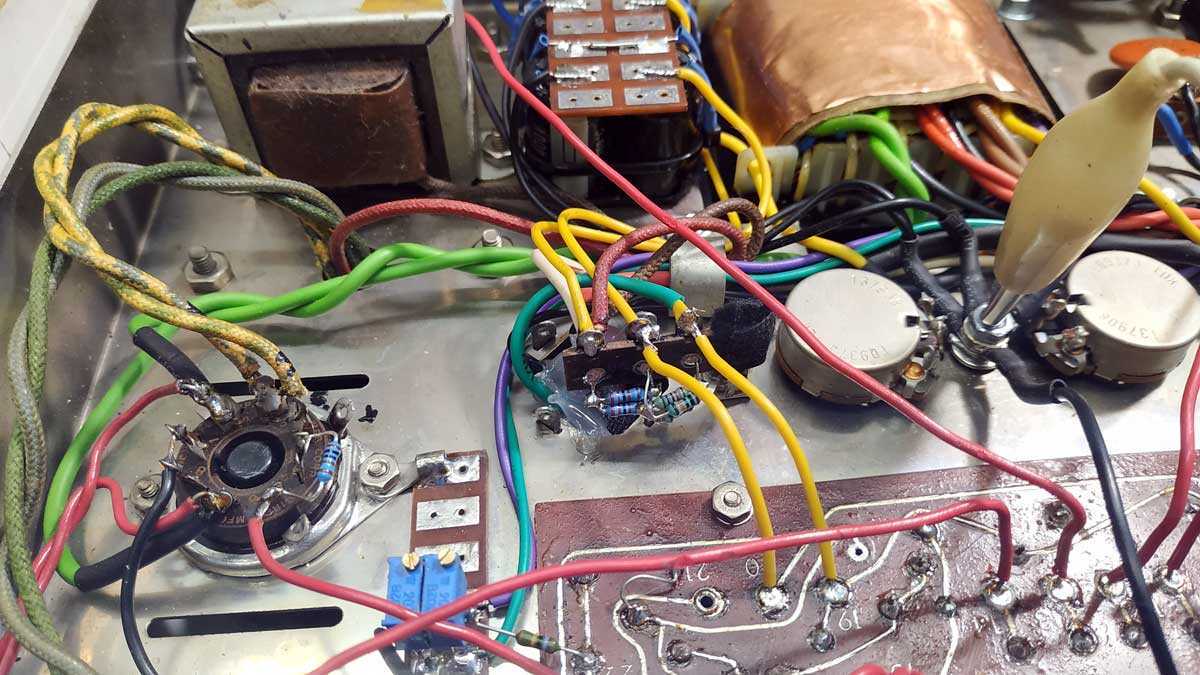

eo, pregledah i shrink slike za ovde

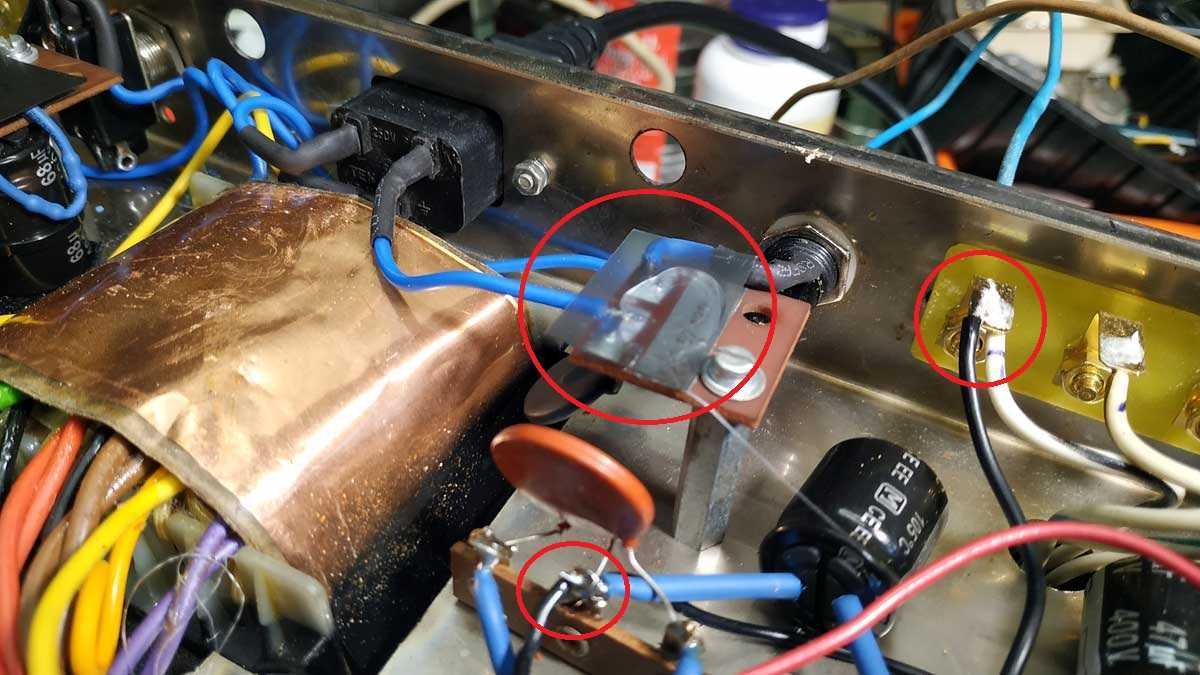

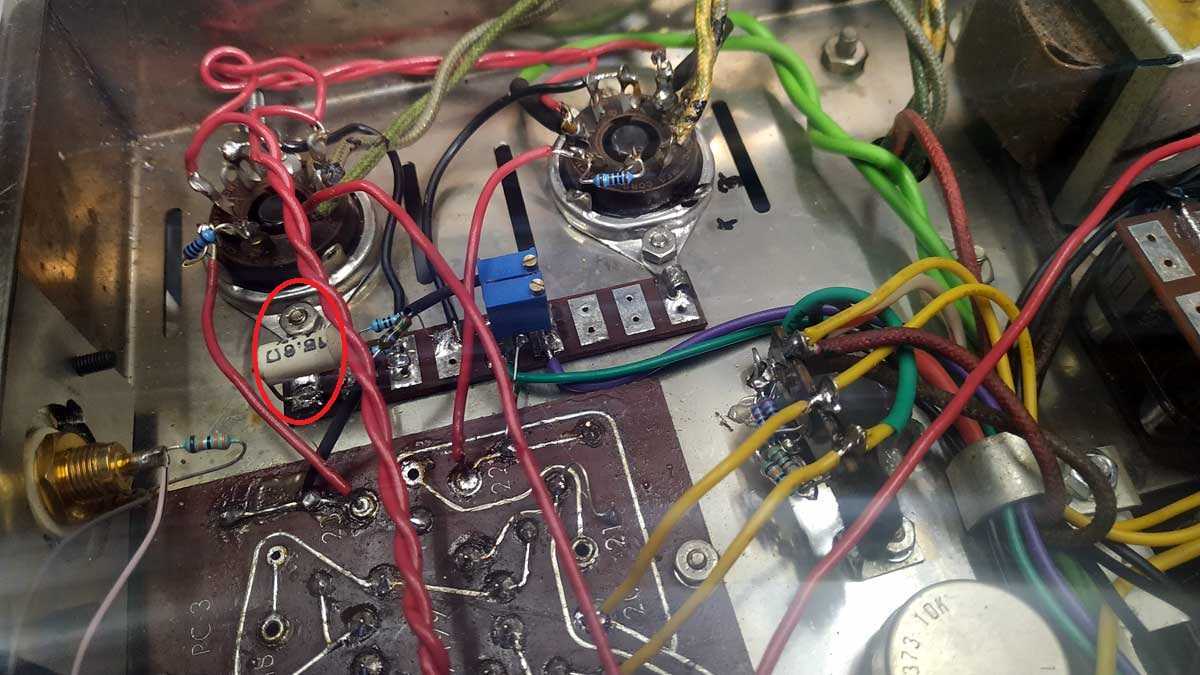

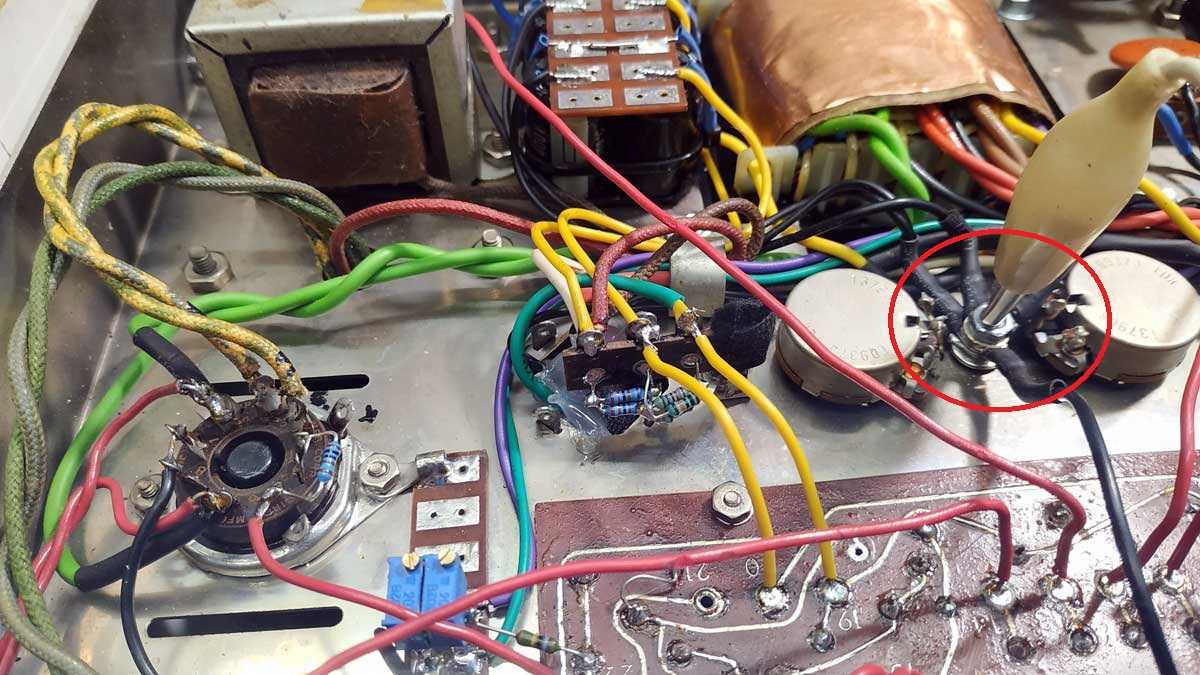

bukvalno sve mase spojene na pomenuti centralni sraf; izuzetak mase za katodni otpor EL34 , to je lokalno odmah na sraf jednog podnozja

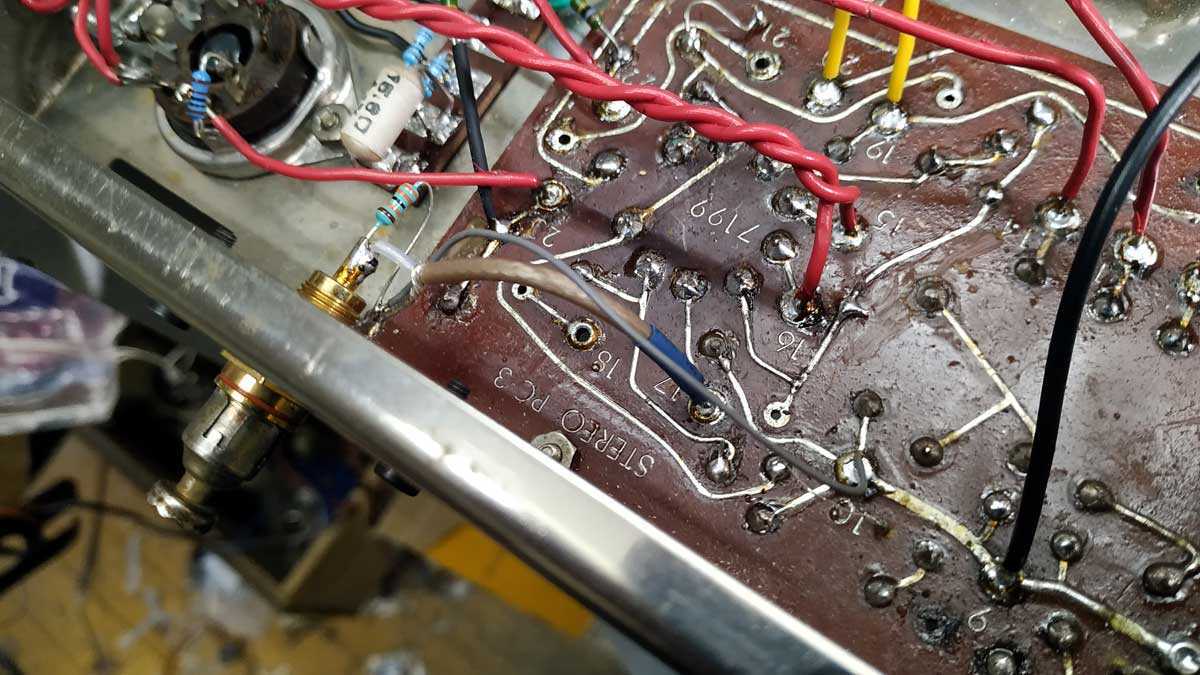

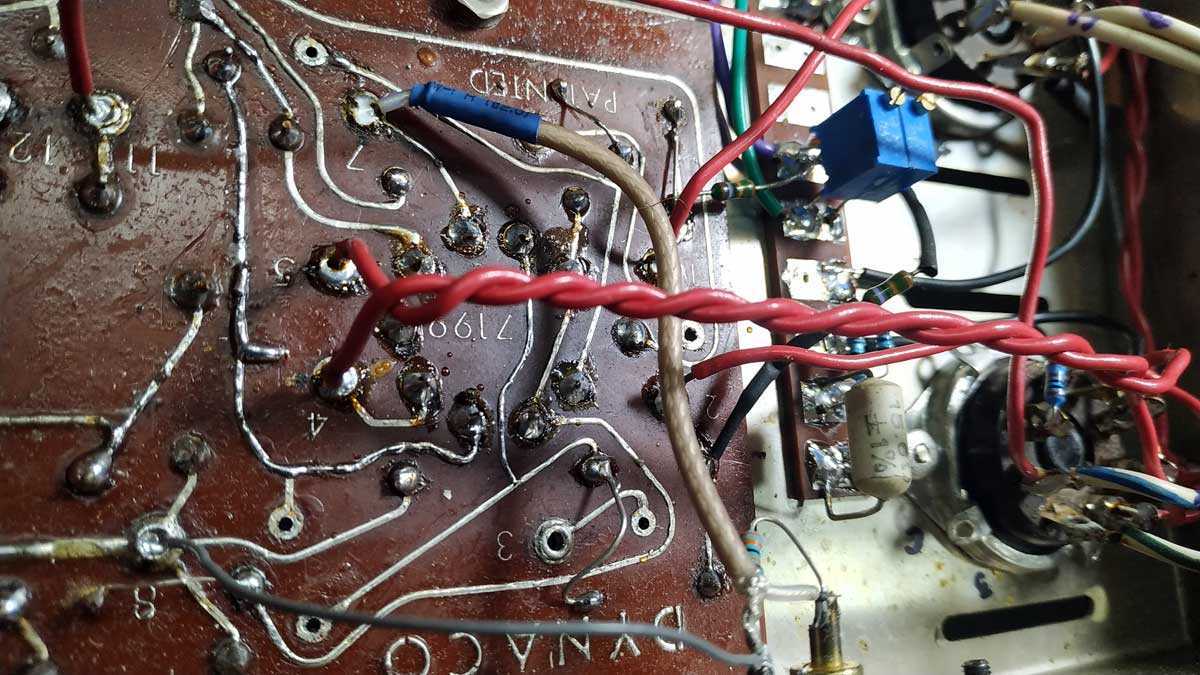

finalno da svucem koliko se moze smetnje montirani srebrn koaxi od rca do pcb

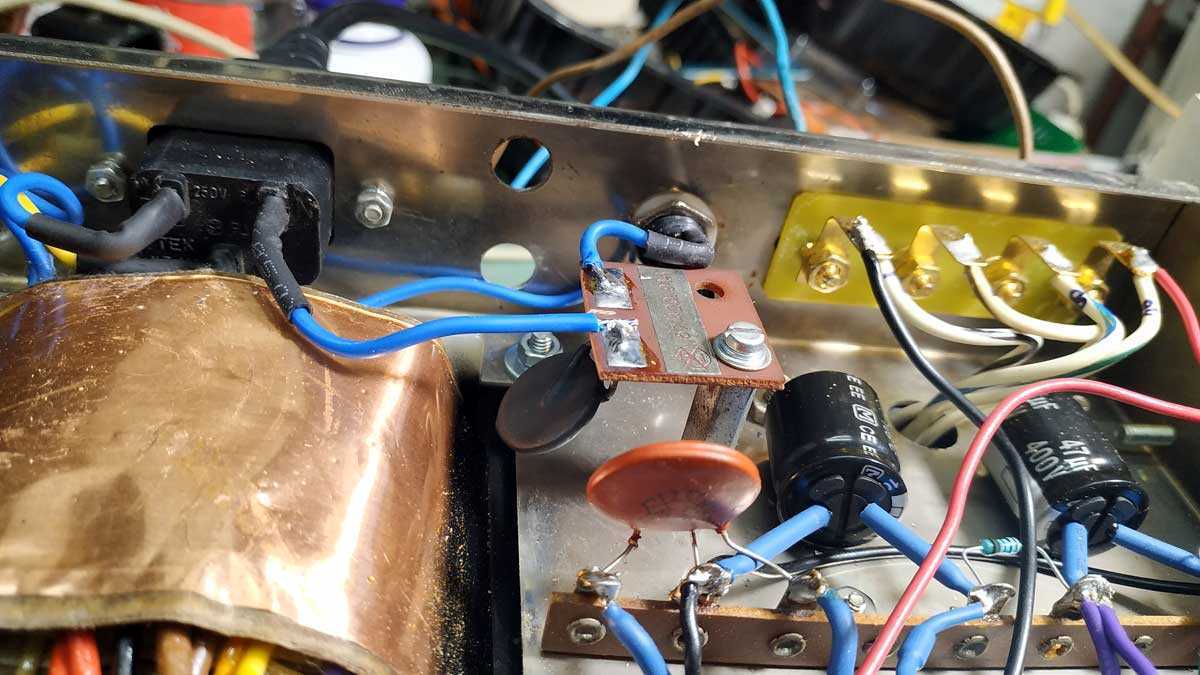

velki 10R NTC stavljen kao soft start, masan trafo, zna nekad da lupne pri ukljucenju i sa NTC

slike ce garant random .....



[Zen Mod]

[zerowaf]

Hvala @NIXIE, @Srecko i @Zen Mod! (In order of todays appearance  )

Nixie, 1k2 nije previše jer Zen tako kaže.  Još ću "proguglati" ladice, kutijice i pikse ne bi li našao nekakav veliki grec. Znam da sam davno viđao njih par komada negdje....samo gdje?

Srecko, ma nikakav gospodin nisam! Tek običan kočijaš koji uživa u društvu zanimljih ljudi i tu i tamo uštipne neku mudrost koja se pred njim stvori.
Dynaco mi se stvarno sviđa. Taj mali amp svira dosta iznad svoje lige IMHO. Samo da ga sredim da bude pouzdan i tih. Dalje je sve na izboru lampi.

Zen, proučavam slike. Nije ista pločica niti isto napajanje. Ti si majstorski stavio pločice pokraj podnožja lampi.
No, upratio sam što je što i gdje stoji.

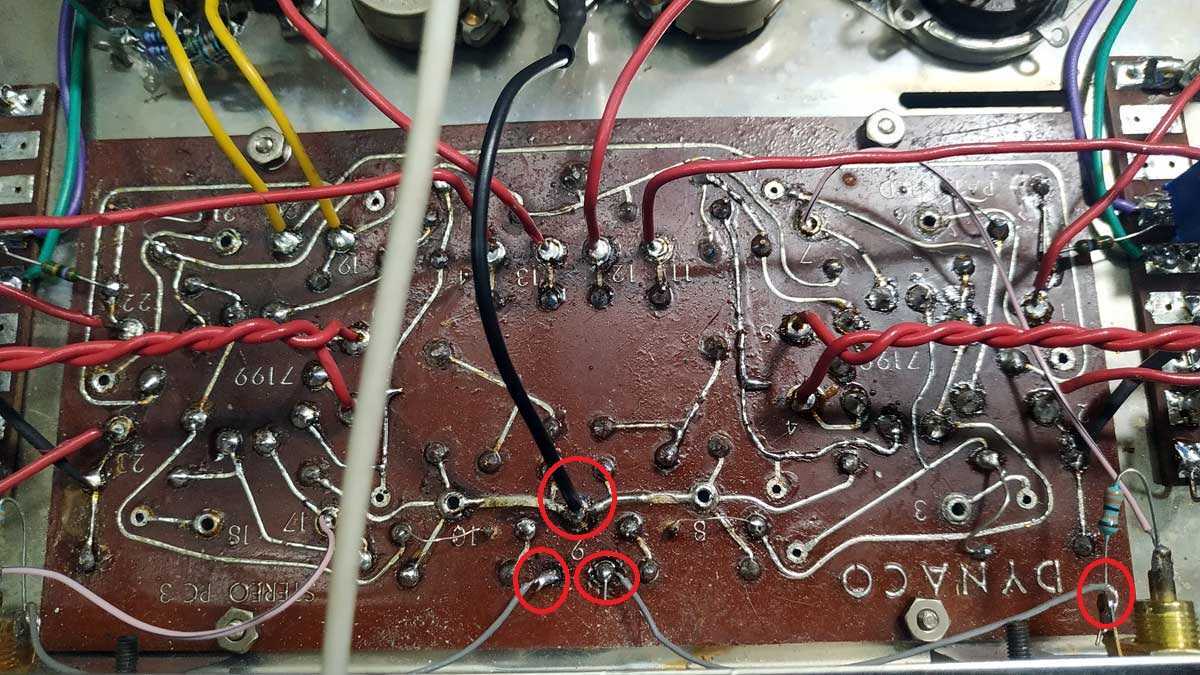

Ono što vidim je da, osim što nisam stavio NTC iza IEC-a, i ja imam Star ground. Doduše nije izveden sa stopicama nego je sve postala jedna velika gruda žica i lema.
Ako dobro razabirem, kod tebe star ground nije odvojen diodama/grecom od šasije?

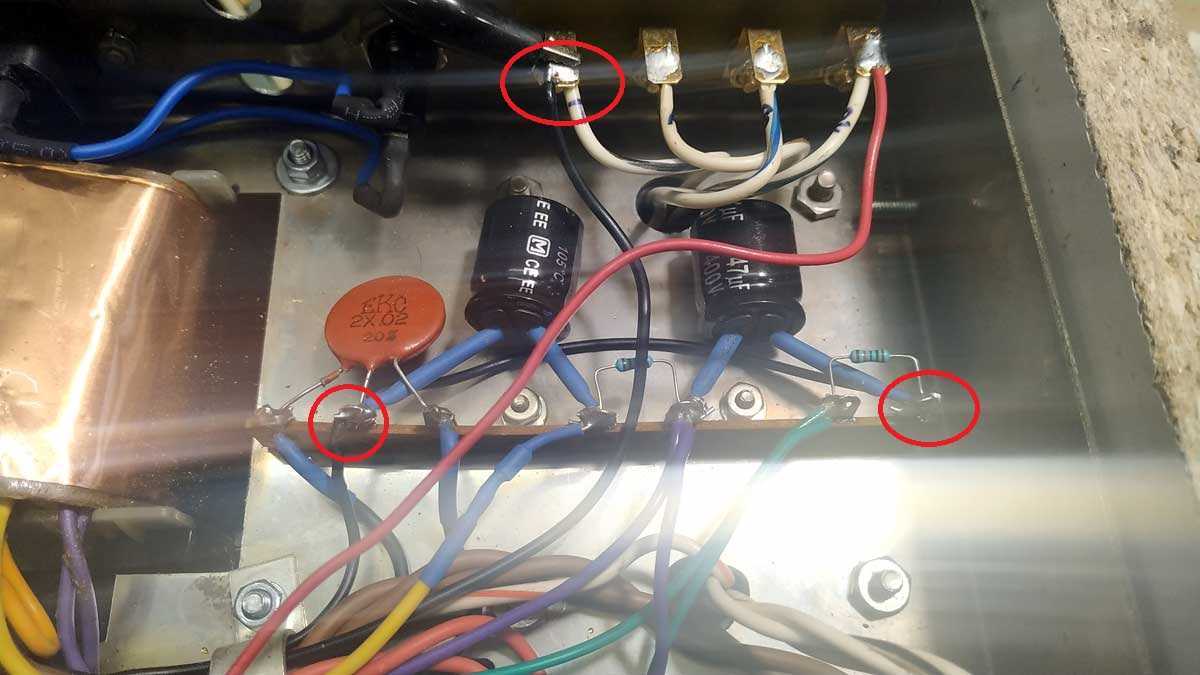

Na onom stripu sa 7 uški za pravljenje negativnog napona sam isto povezao obje mase, pa odveo u Star ground.
Katodni otpor mi je isto na šarafu podnožja lampe jer moja podnožja nemaju ušice za masu kao originalne.
Možda da još otuda provedem vod na Star ground da ne mora ići kroz šasiju ako slučajno postoji neka razlika u potencijalima?
I za sad nisam kućno uzemljenje vezao direktno na šasiju nego na Star ground - to će biti prvo promjenjeno kad amp dođe na stol.

Nadalje, nemam širmovanu žicu od RCA do pločice. Širm si spojio na GND pločice - one dvije žičice što originalno idu na masu RCA činča?
Nisi napravio decoupling masa napona grijanja iz trafoa prema star groundu sa blok kondenzatorima kao što je na šemi koju je postao Banat?
......................
Ići će danas opet na hobl-pank, pa ću napraviti ono što mogu s obzirom na materijal koji mi je pri ruci.
.....................

[zerowaf]

pre 2 časa, Zen Mod reče

sve moze da se resi spajanjem na sasiju i neces imati petlju mase jer su ulazi spojeni na masu preko 10R

Ulazi čega?
Gdje je taj 10R?
Što propuštam ili ne vidim?

[shonne]

9 minutes ago, zerowaf said:

Ulazi čega?
Gdje je taj 10R?
Što propuštam ili ne vidim?

da nije ovo crno?

[zerowaf]

pre 18 minuta, shonne reče

da nije ovo crno?

Mislim da je to NTC na live vodu prije osigurača.
Možda griješim.

[shonne]

Just now, zerowaf said:

Mislim da je to NTC.
Možda griješim.

trebalo bi da jeste

takve sam ja stavljao po preporuci

[zerowaf]

pre 2 minuta, shonne reče

trebalo bi da jeste

takve sam ja stavljao po preporuci

Editirao sam, dopunio svoj odgovor. Mislim da je to nije 10R prema masi nego na live vodu prije osigurača.
Ako i nije na liveu onda je na neutralu, ali je ispred osigurača svakako.
Ne znam kako je Zen spojio kod Srećka, ali na originalnim Dynaco uputama je napisano da se live vod spoji na prekidač, a neutral na osigurač.
Mnogi spajaju live na prekidač, pa na osigurač zato da u slučaju sranja osigurač prekine live vod.

[BANAT]

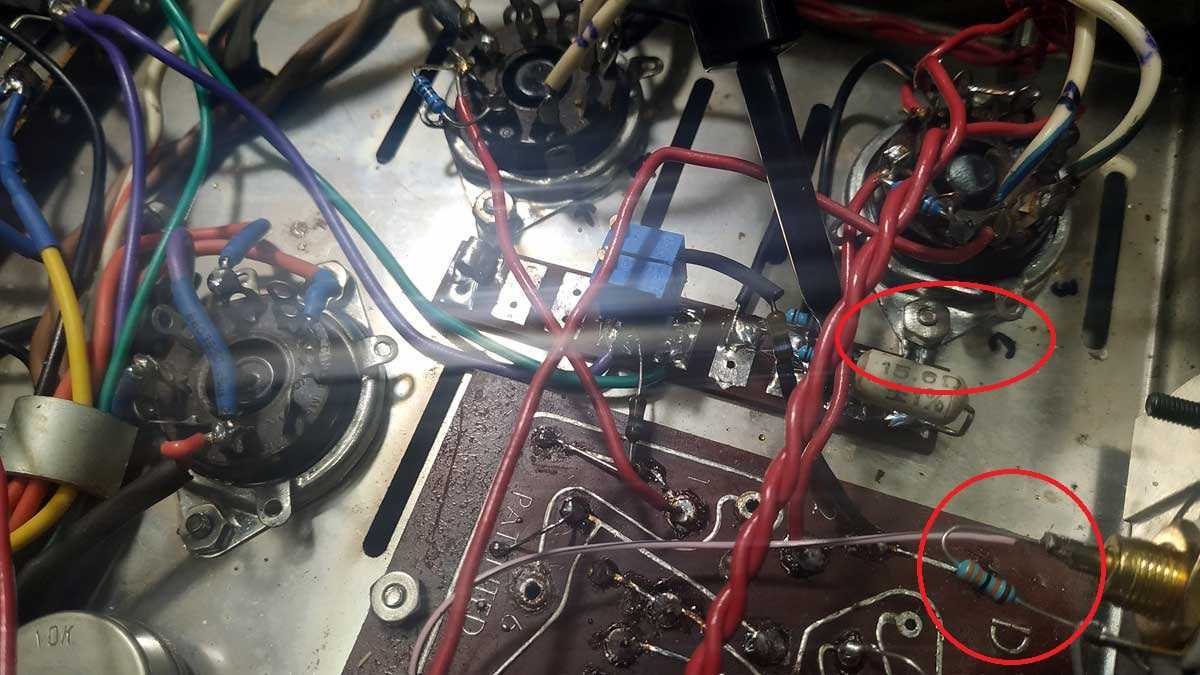

taj 10R otpornik se nalazi na samoj PCB plocici , zaokruzen crvenom .

[Zen Mod]

37 minutes ago, zerowaf said:

Hvala @NIXIE, @Srecko i @Zen Mod! (In order of todays appearance  )

Nixie, 1k2 nije previše jer Zen tako kaže.  Još ću "proguglati" ladice, kutijice i pikse ne bi li našao nekakav veliki grec. Znam da sam davno viđao njih par komada negdje....samo gdje?

Srecko, ma nikakav gospodin nisam! Tek običan kočijaš koji uživa u društvu zanimljih ljudi i tu i tamo uštipne neku mudrost koja se pred njim stvori.
Dynaco mi se stvarno sviđa. Taj mali amp svira dosta iznad svoje lige IMHO. Samo da ga sredim da bude pouzdan i tih. Dalje je sve na izboru lampi.

Zen, proučavam slike. Nije ista pločica niti isto napajanje. Ti si majstorski stavio pločice pokraj podnožja lampi.
No, upratio sam što je što i gdje stoji.
Ono što vidim je da, osim što nisam stavio NTC iza IEC-a, i ja imam Star ground. Doduše nije izveden sa stopicama nego je sve postala jedna velika gruda žica i lema.
Ako dobro razabirem, kod tebe star ground nije odvojen diodama/grecom od šasije?

Na onom stripu sa 7 uški za pravljenje negativnog napona sam isto povezao obje mase, pa odveo u Star ground.
Katodni otpor mi je isto na šarafu podnožja lampe jer moja podnožja nemaju ušice za masu kao originalne.
Možda da još otuda provedem vod na Star ground da ne mora ići kroz šasiju ako slučajno postoji neka razlika u potencijalima?
I za sad nisam kućno uzemljenje vezao direktno na šasiju nego na Star ground - to će biti prvo promjenjeno kad amp dođe na stol.

Nadalje, nemam širmovanu žicu od RCA do pločice. Širm si spojio na GND pločice - one dvije žičice što originalno idu na masu RCA činča?
Nisi napravio decoupling masa napona grijanja iz trafoa prema star groundu sa blok kondenzatorima kao što je na šemi koju je postao Banat?
......................
Ići će danas opet na hobl-pank, pa ću napraviti ono što mogu s obzirom na materijal koji mi je pri ruci.
.....................

ajd malo uzivaj u ampu pa cak i uz zujanje, pa proucavaj semu i moje slike, pa ce ti sve polako svane

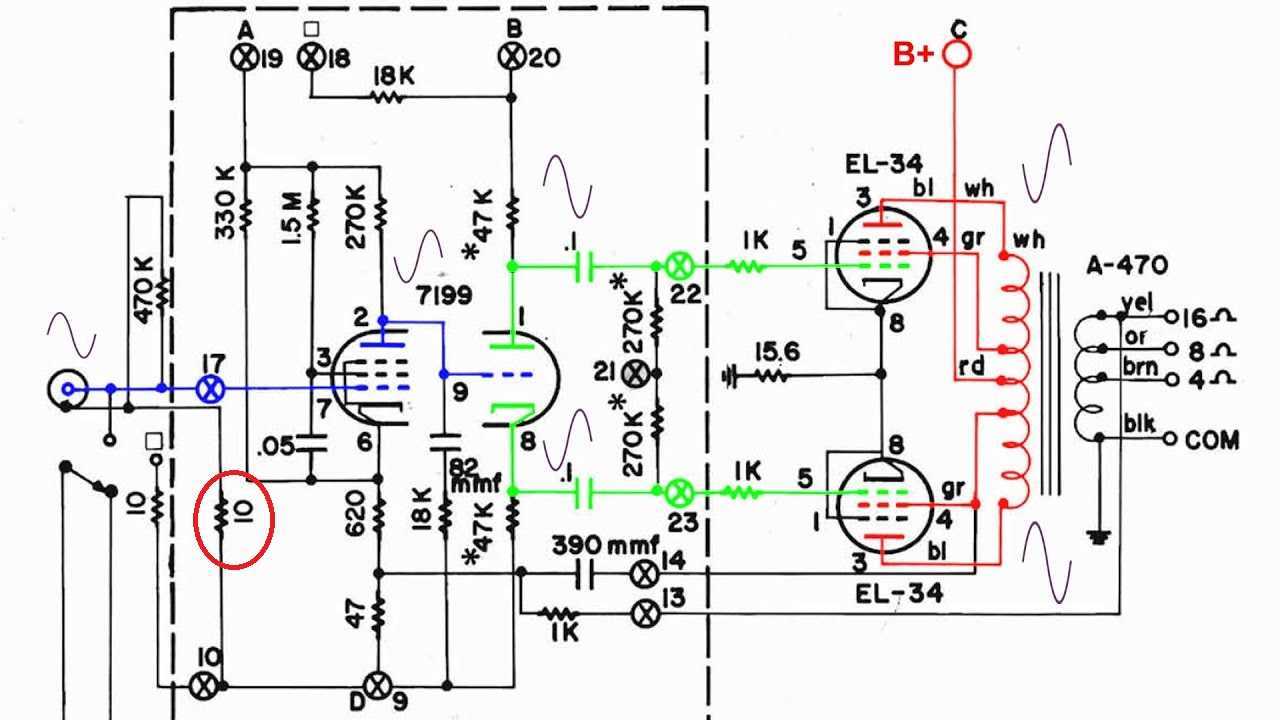

pomenutih 10R na ulazu - sema pokazuje ; RCA su izolovani od sasije, neg od RCA ide na masu preko 10R , sema

one moje dodatne plocice uz EL34 podnosja su dodatak - da lakse smontiram katodni otpor, pa da jos svaki EL ima 1R u katodi za merenje struje pojedinacno, a trimeri su da svaka cev ima svoje podesavanje biasa

vod na srednji kontakt IEC i treba da ide sa centralne tacke mase na sasiji

coax na ulazu - shirm je spojen na strani RCA, na strani pcb shirm je floating

[zerowaf]

Ahaaaaa!!!!
Sad postaje jasnije, ali još ću ga do navečer proučavati, pa će onda po noći kad imam mira od svih ići na hobl-pank.
